石家庄市第二十四中学校园内公共场所消防设施示意图2007年2月编目录一号教学楼消防设施示意图 (2)二号教学楼消防设施示意图 (2)三号教学楼消防设施示意图 (3)女生宿舍楼消防设施示意图 (3)男生宿舍楼消防设施示意图 (4)学校科教楼大报告厅消防设施示意图…………………………•5实验室消防设施示意图……………………………………………•5办公楼消防设施示意图……………………………………………•6图书馆消防设施示意图……………………………………………•6健身房、校展室消防设施示意图 (8)集中办公楼消防设施示意图 (8)艺术楼消防设施示意图……………………………………………•9小报告厅及前厅消防设施示意图 (9)一号教学楼消防设施示意图18班17班16班15班办公室14班13班7班8班9班10班办公室11班12班6班5班4班3班2班1班注: 消防栓电闸灭火器二号教学楼消防设施示意图17班16班15班5班3班办公室办公室1班3层2班4班6班8班12班 办公室办公室7班9班10班11班13班 办公室办公室14班注: 消防栓 电闸 灭火器三号教学楼消防设施示意图9班10班 11班12班13班14班8班7班6班5班4班3班2班1班注: 消防栓 电闸 灭火器女生宿舍楼消防设施示意图厕所水 房 水 房厕所(二楼)出口出口出口疏散口疏散口2层1层 2层1层2层医务室水房办公室水房(一楼)医务室西门中门东门注: 消防栓电闸灭火器男生宿舍楼消防设施示意图30130230330430530630730830931311312313314315(三楼)31632319318317疏散口201202203204办公室20620720820921211212213214215疏散口疏散口疏散口1层(二楼)21622219218217疏散口注: 楼梯电闸灭火器学校科教楼大报告厅消防设施示意图通道疏散口疏散口通道主席台注: 消防栓电闸灭火器实验室消防设施示意图(四层化学、三层生物、二层物理)注：办公楼消防设施示意图疏散口疏散口43层2层北南网络中心中厅注: 消防栓电闸灭火器图书馆消防设施示意图学生阅览室电子阅览室注：消防栓电闸灭火器图书馆藏书室消防设施示意图3层2层1层东一楼藏书一室楼（二楼高三资料室）梯疏散门疏散门疏散门一楼藏书二室疏散门（二楼工具书室）疏散门北一楼藏书三室南（二楼报刊资料室）疏散门二楼文科阅览室疏散门三楼理科阅览室疏散门楼梯西注：消防栓电闸灭火器健身房、校展室消防设施示意图注: 消防栓电闸灭火器集中办公楼消防设施示意图集中办公室女卫生间男卫生间健身房荣誉室校展室通道东西3层集中办公室女卫生间男卫生间集中办公室女卫生间男卫生间注: 消防栓电闸灭火器艺术楼消防设施示意图体育组排练厅美术教室1美术教室2音美组工会音乐教室1音乐教室2活动室器材室2层1层1层2层注: 消防栓电闸灭火器小报告厅及前厅消防设施示意图北南小报告厅前厅南北注: 消防栓电闸灭火器。
消防设施、消防标识知识PPT课件
8、消防水泵的标识，在各水泵上注有水泵编号、功率等字样 标识。 9、疏散楼梯应用明显标志标明所在部位和层数，使楼内人员 及时了解自身所处的位置，以利于安全疏散。
10、标识制作要求：
a、安全标识形式和颜色： “禁止标识”是禁止人们不安全行为的图形标志，其基本形式 是带斜杠的圆形边框，颜色为白底、红圈红杠黑图案； “警告标识”是提醒人们对周围环境引起注意，以避免可能发 生危险的图形标志，其基本形式是正三角形边框，颜色为黄底 黑边黑图案；
消防设备、器材及标志介绍
名 称：消防水带 规 格：25米/条 配置要求：1条/消防栓 使用说明 1、铺设时应避免骤然曲折，以防 止降低耐水压能力，还应避免 扭 转，以防止充水后水带转 动面使 内扣式水带接口脱 开。 2、充水后应避免在地面上强行拖 拉，需要改变位置时要尽量抬 起移动，以减少水带与地面的 磨损。
必须加锁
必须系安全带
必须戴安全帽
必须穿防护鞋
4、提示标志。是向人们提供某种信息的图形符号，基本形式是正
方形边框，颜色为绿底图案，共3种。如：
紧急出口
可动火区
避险处
也可以辅加方向文字，成长方形，如：
方向辅助标志
三、消防设备、器材相关要求
1、各部门应当保障疏散通道、安全出口畅通，并设置符合国家 规定的消防安全疏散指示标志和应急照明设施，保持防火门、 防火卷帘、消防安全疏散指示标志、应急照明等设施处于正常 状态； 2、各部门、个人不得损坏或擅自使用、拆除、停用消防设施、 器材，不应埋压、圈占消防栓。修建道路以及临时停水、停电、 截断通信线路有可能影响消防火灾救援时，必须事先通知有关 部门； 3、设置消防水池的容量应满足火灾延续时间内消防用水总量 的要求。当发生火灾能保证向水池连续补水时，其容量可减去 火灾延续时间内的补充水量；

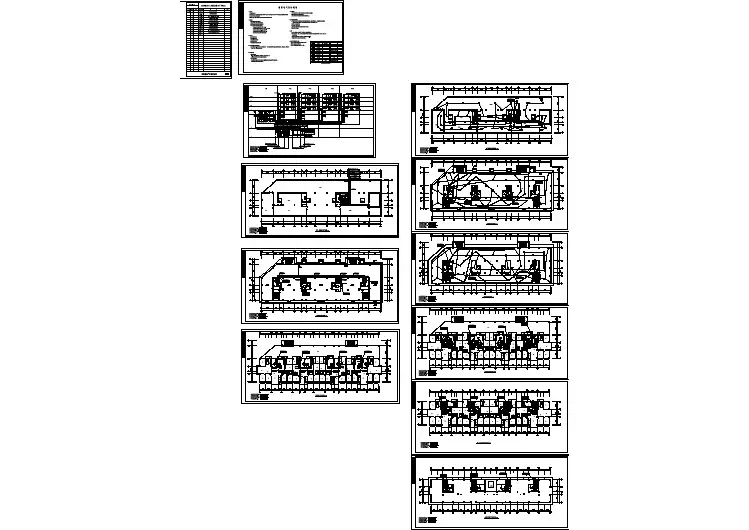

某高层小区单元楼消防平面布置设计图
