NPN 与PNP
PNP和NPN光电开关区别
2、PNP类
PNP是指当有信号触发时，信号输出线OUT和VCC连接，NP类
PNP是指当有信号触发时，信号输出线OUT和电源线VCC连接，相当于输出高电平的电源线。
对于PNP-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。
2、NPN类
NPN是指当有信号触发时，信号输出线OUT和0v线连接，相当于输出低电平0V。
对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是0v线和OUT线断开。有信号触发时，发出与0V相同的电压，也就是OUT线和0V线连接，输出输出低电平OV。
我们一般常用的是NPN型，即低电平有效状态。PNP很少使用。
对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和OUT线断开。有信号触发时，发出与VCC电源线相同的电压，也就是OUT线和电源线VCC连接，输出高电平VCC。
对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是OUT线和电源线VCC连接，输出高电平VCC。当有信号触发后，输出线是悬空的，就是VCC电源线和OUT线断开。
对于NPN-NC型，在没有信号触发时，发出与0V线相同的电压，也就是OUT线和0V线连接，输出低电平0V。当有信号触发后，输出线是悬空的，就是0V线和OUT线断开。
对于NPN-NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍。
NPN型三极管和PNP型的区别
1.PNP型晶体管PNP晶体管是另一种类型晶体管。
它的工作原理和NPN晶体管相似，只是在基区运动并放大信号的多数载流子是空穴而不是电子。
PNP晶体管的发射结要正偏，基区的电压要比发射区的电压要高,而集电极要是多数载流子空穴通过，集电区的电压要比基区的要低。
这一点和NPN晶体管的极间电位正好相反。
在双极模拟集成电路中要应用NPN-PNP互补设计以及某些偏置电路极性的要求，需要引入PNP结构的晶体管。
如横向PNP管广泛应用于有源负载、电平位移等电路中。
它的制作可与普通的NPN管同时进行，不需附加工序。
在横向PNP管中，发射区注入的少子（空穴）在基区中流动的方向与衬底平行，故称为横向PNP 管。
纵向PNP管其结构以P型衬底作集电区，集电极从浓硼隔离槽引出。
N型外延层作基区，用硼扩散作发射区。
由于其集电极与衬底相通，在电路中总是接在最低电位处，这使它的使用场合受到了限制，在运放中通常只能作为输出级或输出缓冲级使用。
2.Plug and Play在PnP技术出现之前，中断和I/O端口的分配是由人手工进行的，您想要这块声卡占用中断5，就找一个小跳线在卡上标着中断5的针脚上一插。
这样的操作需要用户了解中断和I/O端口的知识，并且能够自己分配中断地址而不发生冲突，对普通用户提出这样的要求是不切实际的。
PnP技术就是用来解决这个问题的，PnP技术将自动找到一个不冲突的中断和I/O地址分配给外部设备，而完全不需要人工干预。
但是如果您读懂了上面关于中断冲突的那一部分，您就应该了解，在中断资源非常紧张的今天，即使是PnP技术，也不一定能找到一个合适的中断分配给您刚刚插入的设备，所以尽量释放那些没有必要的中断，对PnP正常工作也是很有帮助的。
有些PnP冲突来源于主板的设计。
许多主板上有一个AGP插槽、五个PCI插槽和两个ISA插槽，而其中的AGP插槽一般是和一个PCI插槽共用一个中断的，也就是这两个槽的中断可以是合理的任何值，但必须是相同的，当您在AGP槽上插了显示卡，如果您还在同中断的PCI槽上插了一块声卡的话，就一定会产生中断冲突。
npn和pnp的辨别方法
npn和pnp的辨别方法【原创版3篇】目录（篇1）1.引言2.NPN和PNP的原理介绍3.NPN和PNP的区别4.NPN和PNP的应用场景5.结论正文（篇1）一、引言在电子电路中，NPN和PNP是两种重要的晶体管。
本篇文章将介绍这两种晶体管的基本原理、区别和应用场景。
二、NPN和PNP的原理介绍PN（Negative Pump）和PNP（Positive Pump）分别代表了两种不同的电流流动方向。
NPN（Negative Pump）型晶体管在基极和发射极之间有电流流动，而PNP（Positive Pump）型晶体管在基极和发射极之间有电流流动。
三、NPN和PNP的区别1.电流方向：NPN型晶体管在基极和发射极之间有电流流动，而PNP 型晶体管在基极和发射极之间有电流流动。
2.符号：NPN型晶体管的符号是在发射极和集电极之间加上一层半导体材料，而PNP型晶体管的符号是在发射极和集电极之间加上一层半导体材料。
3.电压：NPN型晶体管的电压是从基极到发射极，而PNP型晶体管的电压是从基极到发射极。
4.电流控制：NPN型晶体管需要较大的基极电流才能产生较大的集电极电流，而PNP型晶体管需要较小的基极电流就能产生较大的集电极电流。
5.输入阻抗：NPN型晶体管的输入阻抗较低，而PNP型晶体管的输入阻抗较高。
6.输出功率：NPN型晶体管的输出功率较大，而PNP型晶体管的输出功率较小。
7.耗散功率：NPN型晶体管的耗散功率较大，而PNP型晶体管的耗散功率较小。
8.工作温度：NPN型晶体管的工作温度较高，而PNP型晶体管的工作温度较低。
四、NPN和PNP的应用场景1.NPN型晶体管通常用于控制大电流，适用于需要较大输出功率的应用。
例如，用于驱动电机、加热器等大功率设备。
2.PNP型晶体管通常用于控制小电流，适用于需要较小输出功率的应用。
例如，用于控制LED灯、音频放大器等小功率设备。
3.NPN型晶体管在数字电路中应用广泛，常用于实现逻辑门电路。
npn和pnp的区别
npn和pnp的区别
PNP与NPN的区别在于三个方面：定义的区别、结元件方向的区别、结构的区别。
1、定义区别：PNP与NPN都是光电传感器，一般有三条引出线，即电源线VCC、GND、OUT信号输出线。
PNP是电流流出，是指当有信号触发时，信号输出线OUT和GND链接，相当于OUT输出低电平，也就是说电流从发射极E流入的三极管。
而NPN是电流流入，相当于OUT输出高电平的电源线，是电子电路中最重要的器件，主要功能是电流放大和开关的作用。
2、结元件方向区别：PNP是共阴极，是两个PN结的N结相连作为基极。
而NPN与之相反，是两个P结分别作为集电极和发射极。
3、结构区别：PNP是由两块P 型半导体以及中间一块N型半导体构造而成，称为PNP型三极管，而NPN，是由两块N型半导体以及中间一块P型半导体构造而成的，称为NPN型三极管。
NPN与PNP的区别及工作原理

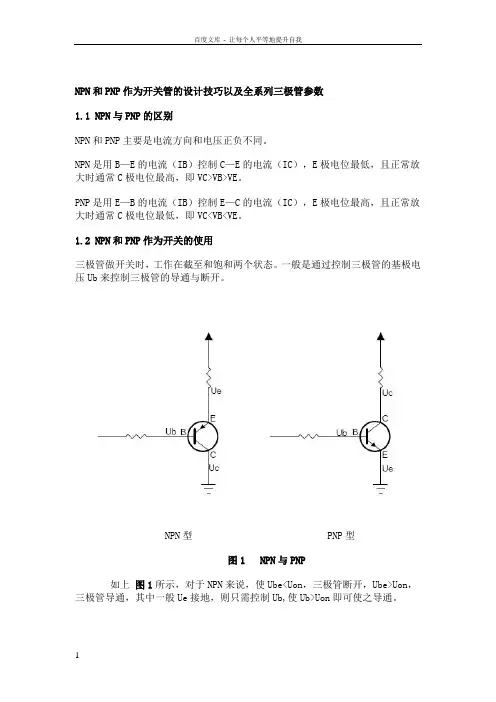

NPN和PNP作为开关管的设计技巧以及全系列三极管参数1.1 NPN与PNP的区别NPN和PNP主要是电流方向和电压正负不同。
NPN是用B—E的电流（IB）控制C—E的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即VC>VB>VE。
PNP是用E—B的电流（IB）控制E—C的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即VC<VB<VE。
1.2 NPN和PNP作为开关的使用三极管做开关时，工作在截至和饱和两个状态。
一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开。
NPN型 PNP型图1 NPN与PNP如上图1所示，对于NPN来说，使Ube<Uon，三极管断开，Ube>Uon，三极管导通，其中一般Ue接地，则只需控制Ub,使Ub>Uon即可使之导通。
对于PNP来说，使Ueb<Uon，三极管断开，Ueb>Uon，三极管导通，其中一般Uc 接地，所以要使三极管导通既要控制Ue又要控制Ub使Ueb>Uon才行。
所以一般是Ue为某个固定电压值，只通过控制Ub来就可以控制三极管的导通与断开。
对比NPN与PNP可知：NPN做开关时，适合放在电路的接地端使用，如图2里面Q6； PNP做开关时，适合放在电路的电源端使用，如图3。
我们一般使用芯片I/O口来控制LED灯，I/O口的逻辑电平一般为高电平3 V左右，低电平为0.3V左右。
因此可以直接控制NPN管开关，如图2里面的Q6；一般不直接控制PNP管，如图3。
我们前控板设计LED的控制电路采用如下图2的NPN三极管对地较为合适，并且双色灯最好是使用共阳双色灯。
以双色灯的控制为例，如下图2所示图2 双色灯的控制图2中Q6,Q4是放在发光二极管的接地端只需要Ub>0.7V即可导通。
图3 电源的控制图3中Q35就放在电源端，E为固定12V,只需控制B极来导通三极管。
以下是普遍用法：NPN基极高电压，集电极与发射极短路.低电压，集电极与发射极开路.也就是不工作。
PNP与NPN三极管的区别
PNP与NPN三极管的区别2个PN结的方向不一致。
PNP是共阴极，即两个PN结的N结相连做为基极，另两个P结分别做集电极和发射极；电路图里标示为箭头朝内的三极管。
NPN则相反。
接近开关NPN和PNP区别先要搞清楚PNP、NPN 表示的意思是什么。
P表示正、N表示负。
PNP表示平时为高电位，信号到来时信号为负。
NPN表示平时为低电位，信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。
至于PLC接线，一般用NPN的较多。
但多数的日本的PLC有日本型、世界型、和通用型。
进入中国的多数为世界型和通用型。
可直接用NPN 型。
接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。
PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。
传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。
三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。
传感器的NPN和PNP 是根据输出晶体管的型号来的。
NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。
要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。
PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。
NPN输出是低电平0，PNP输出的是高电平1。
PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。
1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。
pnp与npn两种三极管的使用方法
一、pnp与npn三极管的基本概念1.1 pnp三极管的结构与工作原理1.2 npn三极管的结构与工作原理二、pnp与npn三极管的区别与特点2.1 区别2.2 特点三、pnp与npn三极管的电路应用3.1 作为开关使用3.2 作为放大器使用四、pnp与npn三极管的选型与参数4.1 选型原则4.2 参数分析五、pnp与npn三极管的实际应用案例分析5.1 电子设备中的应用5.2 工业控制系统中的应用六、pnp与npn三极管的维护与保养6.1 清洁6.2 热管理七、结语一、pnp与npn三极管的基本概念1.1 pnp三极管的结构与工作原理pnp三极管是一种双曲线型的双极性器件，由两个n型半导体夹在一个p型半导体之间构成。
当基极电流为零时，集电极与发射极之间的电流也为零。
当基极电流为正值时，电子注入基极，使得基极变为p型区域内的少子载流子，从而增加电流。
1.2 npn三极管的结构与工作原理npn三极管由两个p型半导体夹在一个n型半导体之间构成。
当基极电流为零时，集电极与发射极之间的电流也为零。
当基极电流为正值时，空穴注入基极，使得基极变为n型区域内的少子载流子，从而增加电流。
二、pnp与npn三极管的区别与特点2.1 区别pnp三极管和npn三极管最大的区别在于它们的导电方向。
在pnp 三极管中，电流流动方向是从基极到发射极，而在npn三极管中，电流流动方向是从基极到集电极。
另外，pnp三极管的导通电流是由电子传导，而npn三极管的导通电流是由空穴传导。
这些区别决定了它们在电路中的应用方式也有所不同。
2.2 特点pnp三极管的电流增大时，电压下降，适合于低电压高电流的应用场景，而npn三极管则相反，适合于高电压低电流的应用场景。
这是由于它们的导通方式和电压极性有关。
三、pnp与npn三极管的电路应用3.1 作为开关使用pnp和npn三极管都可以用作电子开关。
在pnp三极管的开关电路中，当基极电压大于发射极时，pnp三极管导通；而在npn三极管的开关电路中，当基极电压大于集电极时，npn三极管导通。
PNP和NPN晶体管的区别及应用
PNP和NPN晶体管的区别及应用晶体管是一种重要的电子元件，广泛应用于电路和电子设备中。
PNP和NPN晶体管是其中最常见的两种类型。
本文将讨论它们的区别以及各自的应用。
一、PNP晶体管PNP晶体管由三个区域组成：P型的基区夹在两个N型的区域之间。
N型区域被称为发射极，P型区域被称为基极，N型区域被称为集电极。
PNP晶体管主要通过控制基极电流来控制集电极电流的变化。
主要特点：1. 导通电流：PNP晶体管需要在发射极和基极之间施加一个正电压，并将发射极连接到基极来提供电流。
因此，PNP晶体管的导通是由基极电流控制的。
2. 极性：在PNP晶体管中，发射极是N型材料，基极是P型材料，集电极是N型材料。
由于P型材料在整个结构中占主导地位，因此PNP晶体管是以P型材料为基础的。
应用：1. 放大器：PNP晶体管被广泛用于放大电路，可以放大模拟信号的幅度。
2. 开关：PNP晶体管可以用作开关，通过控制基极电流来控制集电极电流的开关状态。
二、NPN晶体管NPN晶体管也由三个区域组成：N型的基区夹在两个P型的区域之间。
P型区域称为发射极，N型区域称为基极，P型区域称为集电极。
NPN晶体管主要通过控制基极电流来控制集电极电流的变化。
主要特点：1. 导通电流：NPN晶体管需要在发射极和基极之间施加一个正电压，并将发射极连接到基极来提供电流。
因此，NPN晶体管的导通是由基极电流控制的。
2. 极性：在NPN晶体管中，发射极是P型材料，基极是N型材料，集电极是P型材料。
由于N型材料在整个结构中占主导地位，因此NPN晶体管是以N型材料为基础的。
应用：1. 放大器：NPN晶体管常用于放大电路，可以放大模拟信号的幅度。
2. 开关：NPN晶体管可以用作开关，通过控制基极电流来控制集电极电流的开关状态。
3. 数字逻辑电路：NPN晶体管广泛应用于数字电路中，用于构建逻辑门和存储器单元。
结论：PNP和NPN晶体管在结构和工作原理上有所差异，但在放大器和开关等方面的应用是相似的。
NPN和PNP三极管的区别
NPN和PNP三极管的区别NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。
NPN 是用B→E 的电流（IB）控制C→E 的电流（IC），E极电位最低，且正常放大时通常C 极电位最高，即VC > VB > VEPNP 是用E→B 的电流（IB）控制E→C 的电流（IC），E极电位最高，且正常放大时通常C 极电位最低，即VC < VB < VE总之VB 一般都是在中间，VC 和VE 在两边，这跟通常的BJT 符号中的位置是一致的，你可以利用这个帮助你的形象思维和记忆。
而且BJT的各极之间虽然不是纯电阻，但电压方向和电流方向同样是一致的，不会出现电流从低电位处流行高电位的情况。
如今流行的电路图画法，通常习惯“阳上阴下”，也就是“正电源在上负电源在下”。
那NPN电路中，E 最终都是接到地板（直接或间接），C 最终都是接到天花板（直接或间接）。
PNP电路则相反，C 最终都是接到地板（直接或间接），E 最终都是接到天花板（直接或间接）。
这也是为了满足上面的VC 和VE的关系。
一般的电路中，有了NPN的，你就可以按“上下对称交换”的方法得到PNP 的版本。
无论何时，只要满足上面的6个“极性”关系（4个电流方向和2个电压不等式），BJT电路就可能正常工作。
当然，要保证正常工作，还必须保证这些电压、电流满足一些进一步的定量条件，即所谓“工作点”条件。
对于NPN电路：对于共射组态，可以粗略理解为把VE当作“固定”参考点，通过控制VB来控制VBE（VBE=VB-VE），从而控制IB，并进一步控制IC（从电位更高的地方流进C极，你也可以把C极看作朝上的进水的漏斗）。
对于共基组态，可以理解为把VB当作固定参考点，通过控制VE来控制VBE（VBE=VB-VE），从而控制IB，并进一步控制IC。
如果所需的输出信号不是电流形式，而是电压形式，这时就在C 极加一个电阻RC，把IC 变成电压IC*RC。
三极管pnp与npn的区别
PNP型三极管与NPN型三极管区别2个PN结的方向不一致。
PNP是共阴极，即两个PN结的N结相连做为基极，另两个P结分别做集电极和发射极；电路图里标示为箭头朝内的三极管。
NPN则相反。
工作原理：晶体三极管按材料分有两种：锗管和硅管。
而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和PNP两种三极管，两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。
对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b和集电极c。
当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Eb。
在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正偏，发射区的多数载流子（电子）极基区的多数载流子（空穴）很容易地越过发射结互相向对方扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电流Ie。
由于基区很薄,加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电集电流Ic，只剩下很少（1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补给，从而形成了基极电流Ibo.根据电流连续性原理得：Ie=Ib+Ic这就是说，在基极补充一个很小的Ib，就可以在集电极上得到一个较大的Ic，这就是所谓电流放大作用，Ic与Ib是维持一定的比例关系，即：β1=Ic/Ib式中：β1--称为直流放大倍数，集电极电流的变化量△Ic与基极电流的变化量△Ib之比为：β= △Ic/△Ib式中β--称为交流电流放大倍数，由于低频时β1和β的数值相差不大，所以有时为了方便起见，对两者不作严格区分，β值约为几十至一百多。
NPN与PNP的区别
一.PNP与NPN 晶体管的检测方法NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。
方法一：鉴别基极B将数字万用表拨至二极管档，红表笔固定任接某个引脚，用黑表笔依次接触另外两个引脚，如果两次显示值均小于1V或都显示溢出符号“1”，则红表笔所接的引脚就是基极B。
如果在两次测试中，一次显示值小于1V，另一次显示溢出符号“1”，表明红表笔接的引脚不是基极B，此时应改换其他引脚重新测量，直到找出基极B为止。
区分NPN管与PNP管使用数字万用表的二极管档。
按上述操作确认基极B之后，将红表笔接基极B，用黑表笔先后接触其他两个引脚。
如果都显示0.500～0.800V，则被测管属于NPN型；若两次都显示溢出符号“1”，则表明被测管属于PNP管。
方法二：判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
小注：使用数字万用表的二极管档测量二极管的正向压降，这时读数的单位是mV。
例如，用该档检测2AP3型二极管的正向压降，显示为“352”，即表示352mV或0.352V（此管为锗管）。
用该档检测IN4007型二极管时，正向显示为“509”，即表示正向压降为509mV或0.509V （此管为硅管）。
数字万用表的二极管档,还可以用来检测电路是否短路。
二、常见三极管之——9013 、 90129013三极管9013是一种NPN型硅小功率的三极管它是非常常见的晶体三极管，在收音机以及各种放大电路中经常看到它，应用范围很广，它是NPN型小功率三极管。
PNP和NPN的区别
PNP和NPN的区别一．开关三极管的工作原理：截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，即为三极管的截止状态饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并且当基极的电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不再怎么变化，此时三极管失去电流放大作用，集电极和发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态，即为三极管的导通状态。
开关三极管正是基于三极管的开关特性来工作的。
PNP型三极管：由2块P型半导体中间夹着1块N型半导体所组成的三极管,称为PNP 型三极管。
也可以描述成,电流从发射极E流入的三极管. PNP型三极管发射极电位最高,集电极电位最低,UBE<0.NPN型三极管：由2块N型半导体中间夹着一块P型半导体所组成的三极管,称为NPN型三极管. 也可以描述成,电流从发射极E流出的三极管.两者的区别：NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。
NPN 是用B→E 的电流（IB）控制C→E 的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即VC > VB > VE。
PNP 是用E→B 的电流（IB）控制E→C 的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即VC < VB < VE。
PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。
NPN输出是低电平0，PNP输出的是高电平1。
接近开关：接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
请见下图所示：三线制简单的讲就是信号输出分PNP型（24V输出）和NPN型（0V输出）。
npn与pnp
NP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。
PNP输出是低电平0，NPN输出的是高电平1。
PNP与NPN型传感器(开关型)分为六类：1、NPN-NO(常开型)2、NPN-NC(常闭型)3、NPN-NC+NO(常开、常闭共有型)4、PNP-NO(常开型)5、PNP-NC(常闭型)6、PNP-NC+NO(常开、常闭共有型)PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。
1、NPN类NPN是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。
对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。
有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。
对于NPN-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。
当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。
对于NPN-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。
2、PNP类PNP是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov。
对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是0v线和out线断开。
有信号触发时，发出与OV相同的电压，也就是out线和0V线连接，输出输出低电平OV。
对于PNP-NC型，在没有信号触发时，发出与0V线相同的电压，也就是out线和0V线连接，输出低电平0V。
当有信号触发后，输出线是悬空的，就是0V线和out线断开。
对于PNP-NC+NO型，和NPN-NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍。
三极管工作原理分析，精辟、透彻，看后你就懂2010-12-03 18:53随着科学技的发展，电子技术的应用几乎渗透到了人们生产生活的方方面面。
npn与pnp型的区别文案
npn与pnp型的区别文案NPN型晶体管和PNP型晶体管是两种常见的双极型晶体管，它们在结构和工作原理上有一些区别。
下面我将从多个角度来全面介绍它们的区别。
1. 构造：NPN型晶体管由两个n型半导体材料夹着一个p型半导体材料构成，而PNP型晶体管则是由两个p型半导体材料夹着一个n型半导体材料构成。
这种差异导致了它们的电流流动方向相反。
2. 极性：NPN型晶体管中，发射极和基极之间是正向偏置的，而基极和集电极之间是反向偏置的。
而PNP型晶体管中，发射极和基极之间是反向偏置的，而基极和集电极之间是正向偏置的。
这也是它们电流流动方向相反的原因。
3. 电流流动方向：在NPN型晶体管中，电流从发射极流入基极，再从基极流入集电极。
而在PNP型晶体管中，电流从发射极流出，经过基极，最后流入集电极。
因此，NPN型晶体管是一个NPN结构的三极管，而PNP 型晶体管是一个PNP结构的三极管。
4. 工作原理：在NPN型晶体管中，当基极电流大于发射极电流时，会导致集电极电流的放大。
而在PNP型晶体管中，当基极电流小于发射极电流时，也会导致集电极电流的放大。
因此，它们的工作原理是基于不同的电流控制机制。
5. 应用：NPN型晶体管和PNP型晶体管都被广泛应用于电子电路中。
NPN 型晶体管常用于放大电路、开关电路和数字逻辑电路等。
而PNP型晶体管常用于电源电路、开关电路和电流源电路等。
它们在不同的应用场景中具有不同的特点和优势。
综上所述，NPN型晶体管和PNP型晶体管在结构、极性、电流流动方向、工作原理和应用等方面存在明显的区别。
这些区别使它们适用于不同的电路设计和应用需求。
NPN与PNP的区别及工作原理知识讲解
N P N与P N P的区别及工作原理NPN和PNP作为开关管的设计技巧以及全系列三极管参数1.1 NPN与PNP的区别NPN和PNP主要是电流方向和电压正负不同。
NPN是用B—E的电流（IB）控制C—E的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即VC>VB>VE。
PNP是用E—B的电流（IB）控制E—C的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即VC<VB<VE。
1.2 NPN和PNP作为开关的使用三极管做开关时，工作在截至和饱和两个状态。
一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开。
NPN型 PNP型图1 NPN与PNP如上图1所示，对于NPN来说，使Ube<Uon，三极管断开，Ube>Uon，三极管导通，其中一般Ue接地，则只需控制Ub,使Ub>Uon即可使之导通。
对于PNP来说，使Ueb<Uon，三极管断开，Ueb>Uon，三极管导通，其中一般Uc 接地，所以要使三极管导通既要控制Ue又要控制Ub使Ueb>Uon才行。
所以一般是Ue为某个固定电压值，只通过控制Ub来就可以控制三极管的导通与断开。
对比NPN与PNP可知：NPN做开关时，适合放在电路的接地端使用，如图2里面Q6； PNP做开关时，适合放在电路的电源端使用，如图3。
我们一般使用芯片I/O口来控制LED灯，I/O口的逻辑电平一般为高电平3 V 左右，低电平为0.3V左右。
因此可以直接控制NPN管开关，如图2里面的Q6；一般不直接控制PNP管，如图3。
我们前控板设计LED的控制电路采用如下图2的NPN三极管对地较为合适，并且双色灯最好是使用共阳双色灯。
以双色灯的控制为例，如下图2所示图2 双色灯的控制图2中Q6,Q4是放在发光二极管的接地端只需要Ub>0.7V即可导通。
图3 电源的控制图3中Q35就放在电源端，E为固定12V,只需控制B极来导通三极管。
NPN和PNP的区别
光电传感器有NPN型输出型(电流流入)和PNP输出型(电流流出)两种，当电流流出的传感器(PNP输出型)在接通时，电流是从电源经传感器的输出端(output)流到负载(load)上，进入负载, 然后流到接地端。
而电流流入(NPN输出型)的传感器接通时，电流是从电源经负载流到传感器的输出端(output)，然后流到接地端(GND)，最后进入系统的地(GND)。
PNP与N PN型传感器一般有三条引出线，即电源线VCC、GND，OUT信号输出线1、NPN类NP N是指当有信号触发时，信号输出线OUT和GND连接，相当于OUT输出低电平。
2、P NP类PNP是指当有信号触发时，信号输出线OUT和VCC连接，相当于OUT输出高电平的电源线。
PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。
PNP输出是高电平1，NPN输出的是低电平0。
PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。
1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。
对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。
有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。
对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。
当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。
对于PNP-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。
npn和pnp的辨别方法
npn和pnp的辨别方法【原创实用版4篇】目录（篇1）1.引言2.NPN和PNP的原理3.NPN和PNP的区别4.NPN和PNP的应用场景5.结论正文（篇1）一、引言在电子电路中，NPN和PNP是两种常见的晶体管结构。
本篇文章将介绍NPN和PNP的基本原理，以及它们之间的区别和应用场景。
二、NPN和PNP的原理PN（Negative-Positive-Negative）是一种三极管结构，其中三个电极分别为基极、发射极和集电极。
NPN晶体管通过基极电流来控制集电极电流，具有放大作用。
而PNP（Positive-Positive-Negative）则是一种类似的晶体管结构，其中三个电极分别为正极、负极和正极。
三、NPN和PNP的区别1.电流方向：NPN的电流从集电极流向基极，而PNP的电流从基极流向集电极。
2.极性：NPN为负偏置，PNP为正偏置。
3.输出特性：NPN具有饱和性输出，而PNP具有线性输出。
四、NPN和PNP的应用场景1.NPN通常用于放大电路，可以作为输入信号的放大器。
此外，它还可以用于驱动功率晶体管，如MOSFET或BJT。
2.PNP通常用于恒流电路或电流源电路，例如DC电源电路。
此外，它还可以用于保护电路，如浪涌保护器。
五、结论PN和PNP是电子电路中常用的两种晶体管结构。
它们之间的区别在于电流方向、极性和输出特性。
目录（篇2）1.引言2.NPN和PNP的原理3.NPN和PNP的区别4.NPN和PNP的应用场景5.结论正文（篇2）一、引言在电子电路中，NPN和PNP是两种常见的放大器类型。
为了更好地理解这两种类型的放大器，我们需要先了解它们的原理。
NPN和PNP都是基于三极管的工作原理，但它们的输出电流方向不同。
二、NPN和PNP的原理PN（Negative-Positive-Negative）是一种三极管结构，其中三个电极分别是基极、发射极和集电极。
当基极电压高于发射极电压时，电流从基极流向发射极，并在集电极中产生电流。
NPN PNP区别
NPN和PNP的区别NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。
NPN 是用 B→E 的电流（IB）控制 C→E 的电流（IC），E极电位最低，且正常放大时通常C 极电位最高，即 VC > VB > VEPNP 是用 E→B 的电流（IB）控制 E→C 的电流（IC），E极电位最高，且正常放大时通常C 极电位最低，即 VC < VB < VE总之 VB 一般都是在中间，VC 和 VE 在两边，这跟通常的 BJT 符号中的位置是一致的，你可以利用这个帮助你的形象思维和记忆。
而且BJT的各极之间虽然不是纯电阻，但电压方向和电流方向同样是一致的，不会出现电流从低电位处流行高电位的情况。
如今流行的电路图画法，通常习惯“男上女下”，哦不对，“阳上阴下”，也就是“正电源在上负电源在下”。
那NPN电路中，E 最终都是接到地板（直接或间接），C 最终都是接到天花板（直接或间接）。
PNP电路则相反，C 最终都是接到地板（直接或间接），E 最终都是接到天花板（直接或间接）。
这也是为了满足上面的VC 和 VE的关系。
一般的电路中，有了NPN的，你就可以按“上下对称交换”的方法得到 PNP 的版本。
无论何时，只要满足上面的6个“极性”关系（4个电流方向和2个电压不等式），BJT电路就可能正常工作。
当然，要保证正常工作，还必须保证这些电压、电流满足一些进一步的定量条件，即所谓“工作点”条件。
对于NPN电路：对于共射组态，可以粗略理解为把VE当作“固定”参考点，通过控制VB来控制VBE（VBE=VB-VE），从而控制IB，并进一步控制IC（从电位更高的地方流进C极，你也可以把C极看作朝上的进水的漏斗）。
对于共基组态，可以理解为把VB当作固定参考点，通过控制VE来控制VBE（VBE=VB-VE），从而控制IB，并进一步控制IC。
如果所需的输出信号不是电流形式，而是电压形式，这时就在 C 极加一个电阻 RC，把 IC 变成电压 IC*RC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NPN 与PNP
光电传感器有NPN型输出型(电流流入)和PNP输出型(电流流出)两种，当电流流出的
传感器(PNP输出型)在接通时，电流是从电源经传感器的输出端（output）流到负载（load）上，进入负载, 然后流到接地端。
而电流流入(NPN输出型)的传感器接通时，电流是从电源经负载流到传感器的输出端(output)，然后流到接地端(GND)，最后进入系统的地（GND）。
PNP与NPN型传感器一般有三条引出线，即电源线VCC、GND，OUT信号输出线
1、NPN类
NPN是指当有信号触发时，信号输出线OUT和GND连接，相当于OUT输出低电平。
2、PNP类
PNP是指当有信号触发时，信号输出线OUT和VCC连接，相当于OUT输出高电平的电源线。
PLC:
跟PLC的输入点接法有关
假如PLC输入的是高电平信号触发（24V+），那么应该选择PNP
假如PLC输入的是低电平触发（0V），那么应该选择NPN
即跟PLC的输入公共端是高电平还是低电平有关
NPN型是低电平输出，PNP型是高电平输出。
举个例子，如果传感器的电源是24V的，那么NPN型输出就是0V，PNP型输出就是
24V。
接入PLC的输入的话，如果是NPN型输出，那么PLC输入的COM端就应该是24V；
同理，如果是PNP型输出，PLC的输入端应该接0V
PLC源型和漏型怎么区分:
源型和漏型，一般针对晶体管型电路而言，可以直接理解为IO电路向外提供/流出电
流（源或称为source）或吸收/流入电流（漏或称为sink）。
对于DO来说，一般PNP 型晶体管输出为源型，输出模块内部已经接好电源，电流通过DO向外流出，不需要
外接任何电源DO就可以直接驱动继电器。
西门子300/400系列或欧系PLC惯于使用
这类输出。
日系、台系和西门子200系列和大部分国产PLC一般采用漏型DO，即NPN型，需要外部接线上拉至24V电源，电流从外部继电器等流向输出模块。
对于DI来讲，道理是一样的，即判断电流是流出DI端子还是流入，来区分是源型还
是漏型。
一般来讲，DI的公共COM端接24V，输入0V有效，电流流向是从DI流出，此为源型。
而COM接0V，24V有效，此时电流流入DI，此为漏型。
需要注意的是，一些日系的PLC（如三X），对DI输入部分的理解，为“可以接入的输出类型”。
具体为：如果DI可以接入源型DO，此时该DI称为“源型输入”，反之称为“漏型输入”。
源型与漏型的DIDO，如果配对组合，可以直接接线使用。
即DI（源）——DO（漏），或者DI（漏）——DO（源）。
如果同性质的DI、DO互联，一般需要增加上拉电阻等反极性措施。
为方便开关量的接入，PLC提供了直流电压输出端，其正极为一标明正电压（一般为+24V）的端口，而其负极为开关量输入的公共端（标号由PLC自定）。
PLC有多个数字量输入端口，当它们都接上开关后，必然有一个开关的公共端接 + 还是接—的问题，这就是所谓的Sink（漏型）和Source（源型）接法
什么叫Sink（漏型），什么叫Source（源型），我们通过下面的例子加以说明。
如图为一个开关控制一个用电器M。
（a）图和（b）图有什么区别呢？区别在于开关K的一端是接+，还是接—，我们把K接电源+极的叫源型接入（Source），把K接电源—极的叫漏型接入（Sink
1.PLC的输入分源型和漏型是什么意思？
漏型：PLC的输入端子经过输入元件后，都汇聚于PLC的COM，输入端子低电平有效，由
PLC流向外部；传感器元件应选用NPN型的，如果选用PNP型的，还要加上拉电阻
，计算阻值，麻烦！
源型：PLC的输入端子经过输入元件后，都汇聚于PLC的+24或外部供电源的+24，输入端
子高电平有效，由外部流向PLC，传感器元件应选用PNP型的，如果选用NPN
型的，
还要加下拉电阻，计算阻值，很麻烦！
1.PLC漏型输入电路
漏型输入电路如图1所示，此时，电流从PLC 公共端（COM端或M端）流进，
而从输入端流出，即PLC 公共端接外接DC电源的正极。
图1 漏型输入电路
此图只是画出了一路的情形，如果输入有多路，所有输入的二极管阳极相连，就构成了共阳极电路。
如图2所示。
图2 共阳极电路
三菱A系列PLC的AX40/41/42/50/60及Q系列的QX40/41/42等输入模块均属于漏型输入模块。
2.PLC源型输入电路
图3所示的电路也是源型输入电路的形式，此时，电流的流向正好和漏型的电
路相反。
源型输入电路的电流是从PLC的输入端流进，而从公共端流出，即公共端接外接电源的负极。
如果所有输入回路的二极管的阴极相连，就构成了共阴极电路，如图3所
示：
图3 共阴极电路
三菱A系列PLC的AX80/81/82及Q系列的QX80/81的输入模块均属于此类输入电路。
3.PLC混合型输入电路
因为此类型的PLC 公共端既可以流出电流，也可以流出电流（既PLC公共端既可以接外接电源的正极，也可以接负极），同时具有源输入电路和漏输入电路的特点，所以我们可以姑且把这种输入电路称为混合型输入电路。
其电路形式
如图4所示。
图4 混合型电路
作为源输入时，公共端接电源的负极；作为漏输入时，公共端接
电源的正极。
这样，可以根据现场的需要来接线，给接线工作带来极大的灵活。
三菱A系列PLC的AX50-S1/60-S1/70/71/81-S1及Q系列的QX70/71/72。
这里需要说明的是，三菱和SIEMENS关于“源输入”和“漏输入”电路的划分
正好相反，以上是按三菱的划分方法来介绍的，这点在使用过程中要注意。
SIEMENS S7-300/400系列PLC的直流输入模块大多为漏型输入（公共端接外部
电源的负极。
注：按SIEMENS的划分方法）。
在S7-300系列PLC中，只有
SM321（-IBH50-）输入模块为源输入（公共端接正。
注：按SIEMENS的划分方法），S7-400系列PLC中则没有源输入模块。
小型PLC S7-200的输入模块则
全部为混合型输入形式。
在大的项目中不建议使用，因此种输入形式虽然接线
方便，但容易造成电源的混乱。
PLC开关量输入支持源型和漏型两种类型，即：NPN和PNP。
2013-01-28 08:47:32| 分类：PLC | 标签： |举报 |字号大中小订阅
以常开的传感器为例，大家找个接近传感器的原理图看一下
1.NPN接近传感器无物体接近的时候输出高电平
(NPN三极管不导通)
2.PNP接近传感器无物体接近的时候输出低电平(PNP三极管不导通)
3.对于NPN的来说，PLC输入口光耦的限流电阻相当于集电极开路的上拉电阻
4.对于PNP的来说，PLC输入口光耦的限流电阻相当于下拉电阻。
PLC输入口结构(以FX0N为例)
它采用TLP120光耦(一正一反两个发光二极管)(东芝的，PLC专用)
光耦二极管测串入4.3K 2010封装电阻(估计是1/2W 的) 二级管AK之间并入一个560 0805电阻
这样保证输入在46VDC以下都可靠(不烫)
当把NPN的接近传感器接入PLC时。
4.3K的这个电阻相当于NPN的三级管的上拉电阻。
所以这时COM端必须接VCC不能接GND。
这样当有物体接近时电流流向为:
VCC(COM)->光耦二极管-〉4.3K电阻-〉接近传感器NPN管ce-〉GND
输出电平：低。
当把PNP传感器接入PLC时。
4.3K的电阻起下拉的作用
所以这时COM端必须接GND不能接VCC。
这样当有物体接近时电流流向为:
VCC->接近传感器PNP管ec->4.3K电阻->光耦二极管->GND
输出电平：高
PLC的源型输入与漏型输入
时间:2012-06-21 来源: 编辑:电气自动化技术网点击: 672次字体设置: 大中小
1、源型（source），电流是从端子流出来的，具PNP晶
体管输出特性；漏型（sink），电流是从端子流进去的，
具NPN晶体管输出特性。
所谓“漏型输入”，是一种由plc内部提供输入信号源，全部输入信号的一端汇总到输入的公共连接端com 的输入形式。
又称为“汇点输入”。
输入传感器为接近开关时，只要接近开关的输出驱动力足够，漏型输入的plc输入端就可以直接与npn集电极开路型接近开关的输出进行连接
所谓“源型输入”，是一种由外部提供输入信号电源或使用plc内部提供给输入回路的电源，全部输入信号为“有源”信号，并独立输入plc的输入连接形式。
输入传感器为接近开关时，只要接近开关的输出驱动力足够，源型输入的plc输入端就可以直接与pnp集电极开路型接近开关的输出进行连接。
2、s7-200plc既可接漏型，也可接源型，而300plc一般是源型，欧美一般是源型，输入一般用pnp的开关，高电平输入。
而日韩好用漏型，一般使用npn型的开关也就是低电平输入。
3、源型输出是指输出的是直流正极，漏型输出是指输出的是直流负极。
所以西门子PLC输出，既有源型又有漏型输出，但一般是源型。
4、三菱PLC，输入既有源型又有漏型，但多为漏型。
漏型输入对应接的接近开关是NPN型。
