计网作业-楼宇布线
计网作业-楼宇布线
第4-5次作业张凤（167）2012年12月13日1、综合布线系统由那几个子系统构成？答：综合布线系统采用模块化、分层结构和星拓扑图，由六个子系统组成一个有机的整体。
这六个子系统分别是：建筑群子系统、垂直子系统、水平子系统、工作区子系统、设备间子系统、管理子系统。
2、建筑群综合布线系统的各子系统分别实现什么功能？答：（1）建筑群子系统提供园区内建筑物之间通信传输连接线缆路由，实现园区内楼宇之那件的通信连接，实现外部建筑物与大楼内布线的通信连接。
（2）垂直子系统提供单栋建筑物内部干线的通信连接线缆路由，实现从一栋大楼的主配线间到各层楼配线间的通信线路连接，即实现设备间子系统与各楼层的管理子系统的连接。
（3）水平子系统提供建筑物内各楼层的通信连接线缆路由，实现从楼层配线间出发延伸到各工作房间的通信线路连接，实现从楼层配线间到各工作房间的通信传输线路。
（4）工作区子系统又称为服务子系统，即为一个部署工作终端（计算机、电话、电视机）的区域，实现将工作区的终端设备赫尔布线系统连接起来，实现工作终端接入网络、电话、电视系统。
（5）设备间子是布线系统中建筑物内部安放通信设备的房间，设备间子系统提供通信设备工作所需要的物理环境以及实现设备的连接及管理，同时提供设备间的设备以及建筑物外部的系统设备的互联。
（6）管理子系统设置在核心机房、主配线间和各个楼层配线间内，提供布线系统各子系统即设备的连接管及理，使整个综合布线系统及其连接的设备构成一个完整的有机整体。
3、说明超5类双绞线和6类双绞线的传输速率答：(1)超5类双绞线是在对现有5类双绞线的部分性能加以改善后出现的非屏蔽栓绞线电缆，传输速率达100Mbps。
但串扰、衰减和信噪比都比5类双绞线有所提高，是目前100M以太网100BASW-T主要采用的线缆。
（2）6类双绞线也是一种非屏蔽双绞线电缆，传输频率可达200M~250MHz，是超5类线带宽的两倍，最大数据传输率可达250Mbps，满足1000M以太网需求。
大楼综合布线方案
本方案根据大楼的实际情况，结合我国法律法规和技术标准，制定出一套合法合规的综合布线方案。通过严谨的设计和施工，确保布线系统的稳定性和可靠性，为大楼内的信息系统提供有力支持。同时，充分考虑后期运维管理，保障布线系统的长期稳定运行。希望本方案能为大楼综合布线项目的顺利实施提供有力保障。
第2篇
大楼综合布线方案
3.保障网络数据安全，防止信息泄露。
4.提高大楼内信息系统的运维效率。
四、设计方案
1.布线系统架构
采用星型拓扑结构，分为垂直子系统、水平子系统和设备间子系统。
（1）垂直子系统：负责连接大楼内各楼层的设备间，采用光纤和铜缆相结合的方式，满足高速、长距离传输需求。
（2）水平子系统：负责连接各房间内的信息点与垂直子系统，采用超五类或更高性能的铜缆。
一、项目背景
随着信息技术的发展，大楼内的网络通信系统已成为支撑业务运行的关键基础设施。综合布线系统作为网络通信的基础，其性能直接影响到大楼的信息化水平和业务连续性。本方案旨在为某大楼提供一套全面、高效、可靠的综合布线解决方案，以满足当前及未来业务发展的需求。
二、设计原则
1.合规性：遵循国家相关法律法规和技术标准，确保布线系统的合法性和规范性。
（3）设备间子系统：包括网络设备、服务器、存储等设备，以及相应的配线架、电源等。
2.布线设备选型
（1）光纤：选用单模或多模光纤，根据传输距离和速率需求进行选择。
（2）铜缆：选用超五类或更高性能的铜缆，满足高速数据传输需求。
（3）配线架：选用模块化配线架，便于管理和维护。
（4）网络设备：选用性能稳定、品牌知名的网络交换机、路由器等设备。
-线缆布设符合设计要求，标签清晰，走线整齐。
-系统性能测试合格，包括连通性、传输速率、延迟等指标。

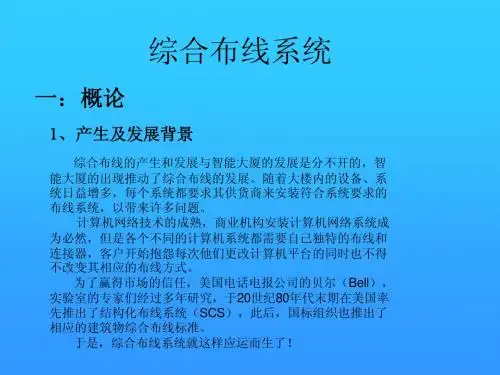

楼宇综合布线
3. 建筑建通路 在一个园区坏境中，各分离的建筑要用建筑物间通路连接起 来。 （1）建筑物间地下主干通路 （2）建筑物间直埋主干通路 （3）建筑物间架空线主干通路 （4）建筑物间隧道主干通路
4. 建筑物间内部布线通路
（1）垂直主干通路
（2）水平主干通路
（3）设计问题
5. 通信室 （1）一般设计考虑 （2）大小与空间问题 （3）通信室其他问题
八、ANSI/TIA/EIA- TSB-95 4对100Ω 5类线缆新增水平布线应用方法
它定义了的新的参数以及必须遵从的测试程序和改动行为。
新定义的参数：
（1） （2） （3） （4） （5）
回损 等电平远端串扰 传播延迟 延迟偏差 01
1. 2. 3. 4. 5. 拓扑结构 线缆长度 传输媒介 屏蔽线传输特性 直流环路电阻
目前普遍应用的国内外综合布线标准主要
1：NSI/ EIA / TIA -569 商业大楼通信通路与空间标准 2：ANSI/ EIA / TIA -568-A 商业大楼通信布线标准 3：ANSI/ EIA / TIA -606 商业大楼通信基础设施管理标准 4：ANSI/ EIA / TIA -607 商业大楼通信布线接地与地线连接需求 5：ANSI/TIA TSB-67 非屏蔽双绞线端到端系统性能测试 6：EIA/ TIA-570 住宅和N型商业电信布线标准 7：ANSI/TIA TSB-72 集中式光纤布线指导原则 8：ANSI/TIA TSB-75 开放型办公室新增水平布线应用方法 9：ANSI/TIA/EIA- TSB-95 4对100Ω 5类线缆新增水平布线应用方法 10：ISO/ICE IS11801 综合布线国际标准
1. 入口设施 通信服务进入进入一个大楼的地方，或者在园 区环境中与其他建筑相连的主干通道的位置。 包括公共网络接口设备及通信设备。 建议放在干燥并靠近垂直主干通道的地方。
办公大楼网络综合布线

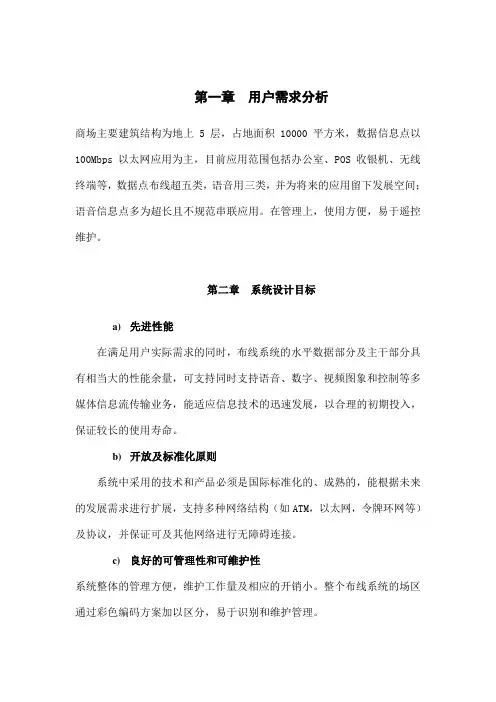

第一章用户需求分析商场主要建筑结构为地上5层，占地面积10000平方米，数据信息点以100Mbps以太网应用为主，目前应用范围包括办公室、POS收银机、无线终端等，数据点布线超五类，语音用三类，并为将来的应用留下发展空间；语音信息点多为超长且不规范串联应用。
在管理上，使用方便，易于遥控维护。
第二章系统设计目标a)先进性能在满足用户实际需求的同时，布线系统的水平数据部分及主干部分具有相当大的性能余量，可支持同时支持语音、数字、视频图象和控制等多媒体信息流传输业务，能适应信息技术的迅速发展，以合理的初期投入，保证较长的使用寿命。
b)开放及标准化原则系统中采用的技术和产品必须是国际标准化的、成熟的，能根据未来的发展需求进行扩展，支持多种网络结构（如ATM，以太网，令牌环网等）及协议，并保证可及其他网络进行无障碍连接。
c)良好的可管理性和可维护性系统整体的管理方便，维护工作量及相应的开销小。
整个布线系统的场区通过彩色编码方案加以区分，易于识别和维护管理。
d) 安全性使用星型拓扑结构，各信息点保持互相独立，一个端点的故障不影响整个网络的运行。
在设计时充分考虑冗余和备份。
第三章 方案详细说明PDS 综合布线系统是现代化建筑物（群）的信息传输物理平台，它通过标准化的传输介质及部件构成统一的话音、数据、图像、多媒体信息以及自动控制信号的传送系统。
它是智能大厦的基础，现代化建筑的重要标志。
在材料的构成上，主要有用于信息传输(数字、声音、图像)的光纤及双绞线, 及及之相连接的跳线架、配线箱，以及各工作区信息点用的信息插座、适配器及其它各种配件。
光纤及双绞线是综合布线系统的标准传输介质；配线架、理线器则用于不同走向的线缆的连接及分配，实现模块化管理；信息插座及适配器用于将终端设备如POS 终端、电脑、电话、视频的接口信号转接到标准传输介质上。
综合布线系统按功能划分，可分为六个子系统：工作区子系统，水平信息插座水平区子系统工作区子系统管理子系统配线架配线间垂直主干子系统各楼层设备间子系统建筑群子系统布线子系统，楼层管理子系统，垂直主干子系统，设备间子系统，建筑群主干子系统。
综合布线入门篇--楼宇网络布线
2.走线要求－重点。机房出总线到各层配线间，再由配线间到户，走线注意不要走明线，但也不能用火线的管。走线时且记不可与火线平行走，可交叉但不能平行，如果必须平行，相距要一米以上。专门的线路，可以从管道井里走线，但一定要架上PVC管，并固定，接口处打上胶，如果不固定时间线多，线的自重就可以把线拉断，固定线卡，一般在一米半或两米一个，不能太远，。进户线要预留十米，或在用户墙上打好模块，如需埋线一定要套pvc管，不可出祼线。ＰＶＣ管内要留3分之一的空隙，拉线时不可硬拉要让线在管内保持顺畅，如果线多可事先用胶带按出线距离沾好再放入线管，出线口要用三叉头分出。此处就需要有走管经验的人来做了。不推荐用电工来拉线，因为他们习惯大力拉电线，所以由他们布出来的线，十有八九是费线！扯断了！（在我以前接过的工程中，房地产开发商预留的宽带线管或电工提前拉的线，没有一个是合格得，都得重做）这不是在贬低电工，只因为工作习惯不同而矣。网线长度的计算，一定要保持在百米之内（理论上说是七十米，其实百米内对于上网用户来说影响不大）计算时，要注意，先计算垂直及横向距离，这是标准距离，就是说把线拉直距离，在这长度基础上，再加上十米的进户线（至少五米），然后每百米预加20米的长度，也就是说，你的标准长度及加上10米后最多只能到80米，如果超过了90那么你的实际长度，一定会超过一百米的。因为每个拐角及管里的松线是最加长度的！测线，可以用测线器（分离式），也可用万用表（接头测试），两个对讲机。有人说，用不着测接了就通。如果说出这句话来，那么在竟标时，你可以走人了，你没有资格来参加这次布线。
]【综合布线】入门篇－－楼宇网络布线
有不少朋友对楼宇的综合布线很不清楚，也感到十分的麻烦，老觉得技术含量高，不敢去做线－简单的说就是把一座楼的电话网，有线网，宽带网，ＩＣ智能管理网络，小区广播网络，火警网络，电源网络等综合设计，合理布线。如果能达到这一要求，那么首先要求布线公司至少有两到三名的专业工程师，要求能看懂楼层图，明白楼层结构，线路干扰防护，应急处理等等，可以说十分的麻烦（这样的工程是以月作为施工周期的，工程求十分严格，公司至少要有一个下属的施工队才行)这就是为什么说综合布线难的原因了。
网络综合布线05楼层配线间的布线施工
步骤二：设计配线间
2）楼层配线间面积：GB 50311—2007 中规定管理 间的使用面积不应小于5m2，也可根据工程中配线管理和 网络管理的容量进行调整。一般新建楼房都有专门的垂直 竖井，楼层的管理间基本都设计在建筑物竖井内，面积在 3m2 左右。在一般小型网络综合布线系统工程中管理间也 可能只是一个网络机柜。
3）楼层配线间电源要求：应尽量保持室内无尘土、 通风良好、室内照明不低于150lx；提供单相三线220V 设 备用电电源插座；提供弱电保护接地设施，任意配线架的 金属基座、电缆桥架都应接地，接地电阻不大于3Ω。
9
步骤二：设计配线间
4）楼层配线间门要求：管理间应采用外开丙 级防火门，门宽大于0.7m。
12
步骤一：数据配线架的端接
先使用剥线器进行剥线，要求力度均匀，不 要伤及线芯，剥线长度为30mm 左右，并剪掉白 色牵引线。再根据配线架端接的线序标准， 把 线分成四个线对，然后把4 对线压到配线架上， 最后使用打线钳将压入的4 对线，打入到配线架 上，如图4-1～图4-4 所示。
按照上述步骤完成其他线缆的端接后，对每 组线缆进行扎线，并在配线架端口上贴标签，如 图4-5 和图4-6 所示。
15
步骤二：110 语音配线架的端接图片
16
步骤二：110 语音配线架的端接
2）25 对线缆进行线序排线，首先进行主色分配， 再进行配色分配，如图4-13 和图4-14 所示。
3）根据电缆色谱排列顺序，将对应颜色的线对逐一 压入槽内，然后使用打线工具固定线对连接，同 时将伸出槽位外多余的导线截断，如图4-15～图 4-18 所示。
设计步骤：一般根据楼层信息点的总数量和分布密度情 况设计配线间，首先按照各工作区子系统需求确定每个楼 层工作区信息点总数量，然后确定配线子系统线缆长度， 最后确定配线间的位置，完成配线间子系统设计。
大楼综合布线工程施工方案
大楼综合布线工程施工方案一、项目概述大楼综合布线工程是指在大型建筑物内，通过铺设电线、光纤等，并设置相应的插座、网络端口等设施，实现电力、通信和数据等多种功能的布线系统。
这项工程是大楼建设和运营中至关重要的一环，直接关系到大楼内部各种设备和中央控制系统的正常运行。
本文将针对大楼综合布线工程的施工方案和具体要求作出详细介绍。
二、工程内容和要求1. 电力布线：包括供电线路以及各种插座和配电箱的布置。
电力布线必须符合国家建筑电气设计规范，确保安全可靠。
布线材料选用规定规格的电线，并按照工程图纸的要求进行布置，所有接头需采用安全可靠的连接方式，并保证电气接地符合规范。
2. 通信布线：包括电话线路、网络线路、传真线路等的布设。
通信布线需要根据大楼的使用需求和规划情况，按照相关标准进行布置。
网络线路要满足宽带接入和高速传输的要求，电话线路要能够满足通话质量和通信稳定性的要求。
3. 安防布线：包括监控摄像头、入侵报警、门禁系统等设备的布置。
安防布线必须考虑到大楼的结构和功能布局，确保监控设备的全面覆盖和报警设备的可靠性。
4. 照明布线：包括公共区域和办公区域的照明设备的布置。
照明布线需要满足照明亮度和照明效果的要求，同时考虑能耗节约和照明设备寿命的问题。
5. 控制系统布线：包括智能化控制系统、楼宇自控系统等的布置。
控制系统布线需要与大楼的机电设备协调配合，实现楼宇设备的集中控制和运行管理。
6. 数据中心布线：如果大楼内设有数据中心，则需要专门考虑数据中心的布线需求，确保数据传输的安全和稳定。
7. 绿色布线：在整个布线工程中，需要考虑绿色环保的要求，选择符合国家环保标准的材料和设备，确保施工过程的环境友好和施工结果的能源节约。
8. 其他布线：根据大楼的具体功能和使用需求，可能还需要考虑其他类型的布线，如音视频布线、空调控制布线等。
三、施工方案1. 施工前的准备工作1.1 项目准备在正式启动施工前，需完成项目经理、主管工程师等负责人的聘请，并进行相关资质手续的办理。
智能楼宇的综合布线系统及计算机网络系统的设计与实施
智能楼宇的综合布线系统及计算机网络系统的设计与实施 -----语音网络子系统的设计与实施马兴武（六盘山气象站）摘要综合布线是为了适应计算机网络和通信技术，应用于智能建筑上的一种新型布线方式。
本方案主要介绍了我们对某公司综合布线系统的详细分析和设计，及综合布线系统的组成、特点，以及在设计、施工综合布线系统中应注意的问题和解决的方法。
引言随着计算机技术、现代通信技术和自动控制技术的发展，现代化的智能建筑正越来越多地被采用，而综合布线系统是智能建筑中各种设备协调工作的基石，综合布线系统是建筑物内或建筑群之间的传输网络。
它既使语音和数据通信设备、交换设备和其它管理系统彼此相连，也使这些设备与外部通信网络相连接。
综合布线是传输计算机信息和电话语音信息的通道，因此它与计算机系统和电话系统的布局有着密切的关系，与大楼的基础建设应该融为一体。
对现代化智能建筑来说，如果有高质量的综合布线，一方面能使办公人员获得极其良好的工作环境，大大提高工作效率，同时使大楼内外保持整洁、美观。
布线系统是与建筑、装璜等方面密切相关的，综合布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设备和支持硬件。
上述这些部件被用来构建各种子系统，它们都有各自的具体功能与作用，不仅易于实施，而且能随需求的改变而平稳过渡到增强型分布技术。
因此，在本设计方案中，将涉及多方面的因素，并对布线工程的总体规划和结构提出自己的方案。
1．用户需求说明1.1有关技术要求a.符合最新的国际标准ISO/IEC11801超五类布线系统标准，产品应符合主干网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
b.进行开放式布线，所有插座端口都支持数据通讯、语音和图像传递，满足电视会议，多媒体等系统的需要。
c.能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
d.所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去。
办公楼网络布线方案
办公楼网络布线方案第1篇办公楼网络布线方案一、项目背景随着信息化时代的到来，网络系统已成为企业日常运营的重要基础设施。
为保障办公楼内各部门高效、稳定地开展工作，构建一套先进、可靠的网络布线系统至关重要。
本方案旨在为办公楼提供一套合法合规的网络布线方案，以满足当前及未来业务发展需求。
二、设计原则1. 合法性：遵循我国相关法律法规及行业标准，确保网络布线系统合法合规。
2. 可靠性：选用高品质设备，确保网络系统稳定运行，降低故障率。
3. 扩展性：预留足够的发展空间，方便后期网络设备升级和扩展。
4. 经济性：在满足需求的前提下，合理控制成本，提高投资效益。
5. 人性化：充分考虑用户需求，提供便捷、舒适的网络环境。
三、网络布线系统设计1. 布线区域根据办公楼建筑结构，将网络布线区域划分为以下几部分：- 工作区：办公室、会议室、接待室等区域；- 水平布线子系统：连接工作区与设备间的布线系统；- 设备间：网络设备、服务器等设备存放区域；- 垂直布线子系统：连接设备间与各楼层水平布线子系统的布线系统；- 管理间：网络设备管理、维护区域。
2. 布线材料及设备选型- 双绞线：选用符合国家标准的五类或以上双绞线；- 光纤：选用单模或多模光纤，满足高速网络需求；- 配线架：选用高品质配线架，便于管理和维护；- 网络设备：选用具有较高性能、可靠性和可扩展性的网络设备，如交换机、路由器等；- 机柜：选用符合国家标准、具备良好散热和承重能力的机柜。
3. 布线方式- 工作区布线：采用星型拓扑结构，双绞线或光纤接入；- 水平布线子系统：采用星型拓扑结构，双绞线或光纤连接；- 垂直布线子系统：采用星型拓扑结构，光纤连接；- 设备间布线：采用星型拓扑结构，双绞线或光纤连接。
4. 网络设备配置- 核心层：配置高性能、高可靠性的核心交换机，实现内外网络的高速连接；- 汇聚层：配置汇聚交换机，实现各楼层水平布线子系统的汇聚；- 接入层：配置接入交换机，为工作区提供网络接入。
智能楼宇网络布线系统设计与实施
智能楼宇网络布线系统设计与实施现代化的楼宇网络建设中，整栋建筑物或者建筑群是进行网络布线的主要体现，网络布线系统主要用于建筑内部的网络传输，它是将语音、数据以及图像等网络的连接到一起，并与外界通信网络连接。
这种网络布线的设计具有扩展性、开放性和灵活性的特点，并且具有一定的独立性。
本文网络的介绍了网络布线系统的组成及设计，并指出在具体实施中应注意的问题。
一、智能楼宇网络布线系统1.网络布线系统的结构组成网络布线系统在我国被分为七个布线子系统，即：干线子系统、配线子系统以及建筑群子系统等。
其中干线子系统的定义是：以建筑物配线架和各个楼层之间的配线架为基础所搭建的布线就属于建筑物主要干线布线子系统，它的主要组件有：设备与电信之间起着通信作用的电狼和光缆、以及安装在建筑物配线上的设备和这些设备所使用的线缆和跳线等。
而建筑群子系统指的是：以建筑群配线架与不同建筑物之间配线架为基础，进行的属于建筑群主干布线的子系统。
其组成为：在建筑群之间起连接作用的电缆、光缆、建筑群的配线设备以及设备所用的线缆和跳线等。
最后配线子系统则是由楼层配线架到不同信息插座之间的布线，其配线子系统信道不能超过100米，该子系统由电信间的配线设备及线缆跳线、信息插座模块、信息插座模块至电信间配线设备的电缆和光缆等组成。
2.网络布线的设计内容在对网络布线中不同子系统进行设计时，必须考虑到环境及用户的要求，并且应具有充分的灵活性。
在设计阶段更应明确的是：不同承包商之间的范围以及他们之间不同的责任；布线结构所需的备件；不同楼层之间配线的准确位置以及大小规模；验收安装及性能的方法；对布线元件的识别方法等。
首先、要对客户的重点意图以及工程建设的基本情况和工程的主要依据进行透彻的了解和掌握，以此为基础进行技术性选样和决策。
其次、仔细研究，制定一套切实可行的集成技术方案，并做好整体编制工作以及网络布线系统的方案，并对子系统以及其余部分做好设计。
此环节是工程设计的关键环节，同时也体现该阶段成果的重要部分，同时也是确保工程质量的重要环节，主要内容有：在智能建筑中制定网络系统集成技术方案，例如：网络布线系统、计算机网络系统以及多种多样的应用系统等。
楼层综合布线方案
楼层综合布线方案一、方案概述楼层综合布线方案是指对一幢楼的各个楼层进行合理的布线设计，以满足不同功能区域的通信和数据传输需求。
本文档将介绍楼层综合布线方案的设计原则、具体布线方案以及相关注意事项。
二、设计原则在进行楼层综合布线方案设计时，需要遵循以下原则：1.可扩展性：布线方案应具备良好的扩展性，能够容纳未来可能的增加或更改。
2.可靠性：保证通信和数据传输的稳定性和可靠性，减少故障发生的可能性。
3.安全性：布线应满足相关的安全标准，保证通信和数据的安全传输。
4.灵活性：布线方案应具备灵活性，能够适应不同功能区域的需求。
5.简洁性：布线方案应简洁明了，便于维护和管理。
三、具体布线方案1. 活动区域布线方案活动区域是楼层中经常进行会议、培训等活动的区域，通常需要提供电源插座和网络接口。
具体布线方案如下：•在活动区域墙壁上设置电源插座，保证电源供应，插座数量根据实际需求确定。
•在活动区域的地面上设置多个电网地线接口，以满足电器设备的接地需求。
•在活动区域的墙壁上设置网络接口，供与外部网络的连接。
2. 办公区域布线方案办公区域是楼层中用于办公工作的区域，通常需要提供电源插座、网络接口以及电话接口。
具体布线方案如下：•在办公区域的墙壁上设置电源插座，保证电源供应，插座数量根据实际需求确定。
•在办公区域的墙壁上设置网络接口，供办公设备与网络连接。
•在办公区域的墙壁上设置电话接口，供办公电话设备连接。
3. 会议室布线方案会议室是楼层中用于召开会议的区域，需要提供电源插座、网络接口以及音视频设备接口。
具体布线方案如下：•在会议室的墙壁上设置电源插座，保证电源供应，插座数量根据实际需求确定。
•在会议室的墙壁上设置网络接口，供会议设备与网络连接。
•在会议室的墙壁上设置音视频设备接口，供音视频设备的连接。
4. 公共区域布线方案公共区域是楼层中供大家休息、交流的区域，通常需要提供电源插座和公共网络。
具体布线方案如下：•在公共区域墙壁上设置电源插座，保证电源供应，插座数量根据实际需求确定。
多网合一的园区楼宇弱电布线
多网合一的园区楼宇弱电布线摘要：许多跨行业的应用都向着互联网领域拓展，新的网络布线标准、新技术、新产品的开发，使得多网合一的网络布线技术及应用已经成为互联网发展普及的新方向及热点。
关键词：多网合一综合布线互联网“传统”上楼宇在弱电设计上对计算机网络、电话、有线电视、视频监控等都是按照各自的领域和设计标准，独立进行设计和施工的。
近些年来已建或在建的楼宇，在弱电方面大都有综合布线的设计，什么叫综合布线呢？我们来看看它的定义：综合布线系统（Premises Distributed System，简称P D S ）是一种集成化通用传输系统，在楼宇和园区范围内，利用双绞线或光缆来传输信息，可以连接电话、计算机、会议电视和监控等设备的结构化信息传输系统。
PDS 使用标准的双绞线和光纤，支持高速率的数据传输。
PDS 使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。
综合布线同传统的布线相比较,有着许多优越性，是传统布线所无法相比的。
其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。
而且在设计、施工和维护方面也给人们带来了许多方便。
兼容性：综合布线的首要特点是它的兼容性。
所谓兼容性是指它自身是完全独立的而与应用系统相对无关,可以适用于多种应用系统。
过去，为一幢大楼或一个建筑群内的语音或数据线路布线时，往往是采用不同厂家生产的电缆线、配线插座以及接头等。
例如用户交换机通常采用双绞线,计算机系统通常采用粗同轴电缆或细同轴电缆。
这些不同的设备使用不同的配线材料，而连接这些不同配线的插头、插座及端子板也各不相同,彼此互不相容。
一旦需要改变终端机或电话机位置时，就必须敷设新的线缆,以及安装新的插座和接头。
综合布线将语音、数据与监控设备的信号线经过统一的规划和设计，采用相同的传输媒体、信息插座、交连设备、适配器等,把这些不同信号综合到一套标准的布线中。
办公楼网络工程布线方案
办公楼网络工程布线方案一、项目概述随着信息技术的迅猛发展，网络已经成为了办公楼的基础设施之一。
对办公楼网络的布线方案要求越来越高，需要满足高速、高效、安全、稳定等多方面的要求。
因此，在设计办公楼网络工程布线方案时，需要全面考虑，综合各种因素，确保网络能够满足用户的需求。
本文将对办公楼网络工程布线方案进行详细的分析和阐述，包括设计原则、材料选用、布线方式、测试标准等内容。
二、设计原则1. 高效性：办公楼网络需要满足高速、高效的数据传输要求，因此在设计布线方案时，需要充分考虑网络带宽、传输速度、数据流量等因素，选择适合的设备和材料。
2. 稳定性：网络在运行过程中需要保持稳定，不能因为外界干扰或设备故障而受到影响。
因此，在设计布线方案时，需要考虑设备的可靠性、故障恢复能力等方面。
3. 安全性：网络安全是办公楼网络工程布线方案设计的重要考虑因素，需要采取一系列的措施来确保网络数据的安全，防止信息泄露和黑客攻击。
4. 扩展性：考虑未来网络扩容和升级的需求，设计布线方案时要考虑网络的可扩展性，选择适用于不同规模办公楼的设备和材料。
三、材料选用1. 电缆：在办公楼网络工程布线中，电缆是必不可少的材料之一，主要包括光纤、双绞线等。
对于光纤，需要选择符合国际标准且传输速率高的光缆，以满足高速网络的需求；对于双绞线，需要选择符合CAT6及以上标准的双绞线，以保证数据传输速度和质量。
2. 网线接头：网线接头也是办公楼网络工程布线的重要组成部分，需要选择质量可靠的连接器，以保证连接的稳定和安全。
3. 网络设备：包括交换机、路由器、防火墙、接入点等网络设备，在选用时需要充分考虑设备的品牌、性能、可靠性和扩展性等因素。
4. 机架、配线架：在布线过程中需要用到机架和配线架等配件，需要选择符合标准、质量可靠的产品。
5. 其他：由于办公楼网络工程布线是一个复杂的系统，还需要选择其他的配件和材料，如光衰、隔离配件、线管等。
四、布线方式1. 水平布线：水平布线是指将各个用户的设备与局域网中央设备进行连接的部分，需要考虑用户设备与局域网布线中性设备交换机、路由器等设备间的连接。
住宅楼施工方案的网络布线设计
住宅楼施工方案的网络布线设计随着现代社会对互联网和智能家居的需求越来越高，住宅楼的网络布线设计成为了一个至关重要的环节。
本文将探讨住宅楼施工方案中网络布线的设计要点，并提供一种合理的布线方案供参考。
一、背景介绍随着数字化时代的到来，住宅楼的网络需求也随之增加。
不仅要满足居民的互联网使用需求，还要支持智能家居、视频监控、安防系统等各种智能设备的联网。
因此，在住宅楼施工方案中，网络布线设计显得尤为重要。
二、设计原则在进行住宅楼网络布线设计时，需要考虑以下几个原则：1. 高带宽需求：住宅楼需满足居民家庭对高速稳定网络的需求，因此应采用高带宽的光纤布线。
2. 灵活扩展：网络布线应具备良好的扩展性，以适应未来的技术发展和居民网络需求的变化。
3. 分区布线：根据楼层结构和居民需求，合理划分不同区域的网络布线，方便管理与维护。
三、布线方案1. 主干网络布线主干网络布线是指将光纤主线引入住宅楼并连接至服务器房或公共区域的网络枢纽设备。
主干网络布线应满足高带宽需求和灵活扩展性。
以下是一种合理的主干网络布线方案：- 在住宅楼地下或相关区域设置光纤主线入口，将光纤引至服务器房。
- 服务器房应配备高性能交换机和路由器，负责连接楼内各个楼层的网络。
- 服务器房与各层之间的连接采用光纤布线，以保证传输速度和稳定性。
- 主干网络布线应预留足够的光纤数量和传输能力，以便今后的扩展需求。
2. 楼层网络布线楼层网络布线是指将主干网络连接至各个楼层，并在楼层内进行细分布线的工作。
以下是一种常见的楼层网络布线方案：- 根据楼层结构和居民需求，将光纤从主干网络引入每个楼层的网络机房。
- 网络机房应配备合适的交换机和设备管理系统，负责楼层内网络的分发与管理。
- 各单元或楼栋内的布线应采用层次化设计，将光纤由机房引至每个单元或楼栋内的网络中心位置。
- 每个单元或楼栋内的网络中心位置应配备光纤终端盒和交换机，便于居民接入网络并连接各个智能设备。
楼宇综合布线设计方案
四、施工方案建议 (10)4.1总体方案说明 (12)4.2施工组织计划 (13)五、系统的调测及验收 (15)5.1调试阶段 (16)5.2验收阶段 (16)5.3测试参数 (17)六、系统的维护与售后服务 (21)6.1维护 (21)6.2售后服务 (22)七、材料清单及其报价 (23)4.1 总体方案说明4.1.1布线系统设计说明大楼综合布线系统涉及计算机网络和通讯系统。
综合布线系统有利于多种网络拓扑结构的应用，实行结构化综合布线方式，以达到高度智能化及节省投资的目的。
4.1.1.1工作区子系统工作区子系统是各办公区组成，根据各自不同的功能，由单孔和双孔信息插座构成，插座里采用的是拆装灵活的模块。
通过插座既可以引出电话线，也可以连接数据终端及其它弱电设备。
信息插座和电源可安装在墙上、柱子上，部分可安装于地板上。
安装于墙、柱上的插座之底边和地板之距离为30CM。
安装于地板上的信息插座需防水、防尘，且可升降，以使得无论在有无地毯的地板上，插座(电源、信息插座)都能和地板、地毯面成水平。
工作区信息插座位置的确定：对于办公室而言，信息点可安装于办公桌靠墙墙面上。
办公区亦可根据每个办公室的实际使用情况配置。
4.1.1.2水平子系统水平线缆将干线线缆延伸到用户工作区。
采用的是五类4对非屏蔽双绞线。
这种线缆均在100米范围内保证155Mbps,622.5Mbps以及千兆以太网的传输速率，能够满足各种带宽信号的传输。
4.1.1.3设备间子系统设备间子系统(主配线间)由设备间中的电缆、联结器和相关支撑硬件组成，它把公共系统设备的各种不同设备互联起来。
该子系统将中继线交叉处和布线交叉处与公共系统设备(如：PBX)联接起来。
根据陕西国际商会大厦教学楼的实际情况，主配线室设在多功能教学楼中心机房内。
在大楼中使用一个竖直桥架，以方便缆线的管理。
而且在竖直桥架上每隔2米焊一根长宽与桥架宽度相等的精钢筋，直径大约为1.5cm，以固定和支撑垂直上下的缆线，并使安装好后的缆线美观些。
楼宇综合布线设计方案
四、施工方案建议 (10)4.1总体方案说明 (12)4.2施工组织计划 (13)五、系统的调测及验收 (15)5.1调试阶段 (16)5.2验收阶段 (16)5.3测试参数 (17)六、系统的维护与售后服务 (21)6.1维护 (21)6.2售后服务 (22)七、材料清单及其报价 (23)4.1 总体方案说明4.1.1布线系统设计说明大楼综合布线系统涉及计算机网络和通讯系统。
综合布线系统有利于多种网络拓扑结构的应用，实行结构化综合布线方式，以达到高度智能化及节省投资的目的。
4.1.1.1工作区子系统工作区子系统是各办公区组成，根据各自不同的功能，由单孔和双孔信息插座构成，插座里采用的是拆装灵活的模块。
通过插座既可以引出电话线，也可以连接数据终端及其它弱电设备。
信息插座和电源可安装在墙上、柱子上，部分可安装于地板上。
安装于墙、柱上的插座之底边和地板之距离为30CM。
安装于地板上的信息插座需防水、防尘，且可升降，以使得无论在有无地毯的地板上，插座(电源、信息插座)都能和地板、地毯面成水平。
工作区信息插座位置的确定：对于办公室而言，信息点可安装于办公桌靠墙墙面上。
办公区亦可根据每个办公室的实际使用情况配置。
4.1.1.2水平子系统水平线缆将干线线缆延伸到用户工作区。
采用的是五类4对非屏蔽双绞线。
这种线缆均在100米范围内保证155Mbps,622.5Mbps以及千兆以太网的传输速率，能够满足各种带宽信号的传输。
4.1.1.3设备间子系统设备间子系统(主配线间)由设备间中的电缆、联结器和相关支撑硬件组成，它把公共系统设备的各种不同设备互联起来。
该子系统将中继线交叉处和布线交叉处与公共系统设备(如：PBX)联接起来。
根据陕西国际商会大厦教学楼的实际情况，主配线室设在多功能教学楼中心机房内。
在大楼中使用一个竖直桥架，以方便缆线的管理。
而且在竖直桥架上每隔2米焊一根长宽与桥架宽度相等的精钢筋，直径大约为1.5cm，以固定和支撑垂直上下的缆线，并使安装好后的缆线美观些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（4）光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备，用于敷设光缆的连接管理。它安装在户外，最根本的要求就是抵御剧变的气候和恶劣的工作环境，具有防水汽凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。主要指标参数是交接箱的容量，即最大能成端纤芯的数目，包括主干光缆直通容量、主干光纤配纤容量和分支光缆配纤容量三部分，它与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。
（2）楼宇综合布线系统主要完成各楼栋建筑物楼宇内部的综合布线，主要涉及垂直子系统、水平子系统、管理子系统和设备间子系统。
（3）如果布线环境只是单栋楼宇，则只涉及楼宇综合布线系统，而没有园区主干综合布线系统。
12、园区综合布线系统中，如何选择网络中心机房位置，主配线间、分配线间位置？
答：（1）因为园区内所有楼宇的布线系统都要与网络中心机房的系统相连，而网络的核心交换机、各种业务系统的服务器都是安放在网络中心主机房，所有业务访问请求和数据、流量传输都是经过网络中心主机房的核心交换机，所有网络中心主机房适合于安放在园区中心位置的楼宇。
（6）管理子系统设置在核心机房、主配线间和各个楼层配线间内，提供布线系统各子系统即设备的连接管及理，使整个综合布线系统及其连接的设备构成一个完整的有机整体。

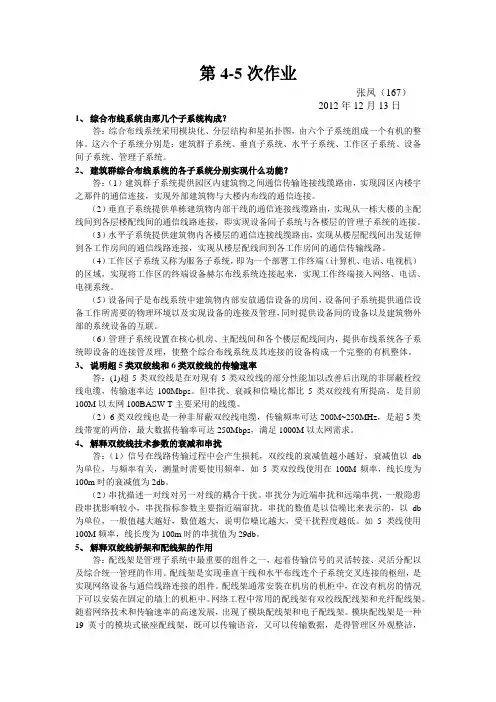

3、说明超5类双绞线和6类双绞线的传输速率
答：(1)超5类双绞线是在对现有5类双绞线的部分性能加以改善后出现的非屏蔽栓绞线电缆，传输速率达100Mbps。但串扰、衰减和信噪比都比5类双绞线有所提高，是目前100M以太网100BASW-T主要采用的线缆。
（2）6类双绞线也是一种非屏蔽双绞线电缆，传输频率可达200M~250MHz，是超5类线带宽的两倍，最大数据传输率可达250Mbps，满足1000M以太网需求。
4、解释双绞线技术参数的衰减和串扰
答：（1）信号在线路传输过程中会产生损耗，双绞线的衰减值越小越好，衰减值以db为单位，与频率有关，测量时需要使用频率，如5类双绞线使用在100M频率，线长度为100m时的衰减值为2db。
15、水平子系统设计主要完成那些工作？
答:水平子系统的设计主要是确定楼层分配线间位置及数量，选择水平系统线缆走线路由、走线方式、线缆类别，计算所用材料、编制材料清单、计算工程造价。
16、垂直子系统设计主要完成那些工作？
答:垂直子系统主要是确定楼宇间主配线间的位置，定垂直系统的干线路由，定楼宇干线与分配线间的交叉连接方法，确定干线线缆的类别及数量。
（2）串扰描述一对线对另一对线的耦合干扰。串扰分为近端串扰和远端串扰，一般隐患段串扰影响较小，串扰指标参数主要指近端窜扰。串扰的数值是以信噪比来表示的，以db为单位，一般值越大越好，数值越大，说明信噪比越大，受干扰程度越低。如5类线使用100M频率，线长度为100m时的串扰值为29db。
5、解释双绞线桥架和配线架的作用
17、综合布线系统中，双绞线和光缆的主要测试为哪些？
答：（1）双绞线的主要测试有线对、长度、阻抗、串扰、衰减。
（2）光缆的主要测试有光路连通性、端到端损耗、光链路长度。
18、机房工程项目一般包括哪些工程部分?
答：机房工程项目一般包括装修工程、配电工程、空调工程、接地防雷、闭路电视、门禁系统、安全工程、消防工程、设备运行监控等部分。
（3）直埋：按照设计路由，通过挖沟、开槽等方式将光缆直接埋于地下，一般用于远距离光缆工程、无人区的光缆敷设上。
（4）架空：按照设计路由，栽上电杆，电杆上走钢丝线，钢丝线上安防挂钩。敷设时，从出发点到终端点进行安放，将光缆挂在挂钩上，固定起来，实现光缆路由，一般用于城市间沿线的光缆敷设。
10、园区综合布线系统的拓扑结构为什么结构，根节点在什么地方？
答：园区中和布线系统涉及建筑群子系统，楼宇内部的垂直子系统、水平子系统、工作区子系统，其拓扑结构为多级星形拓扑结构。根节点在园区网络信息中心机房。
11、园区环境的综合布线系统一般分为两个系统，这两个系统主要涉及哪些子系统？
答：园区环境的综合布线系统分为园区主干光缆布线系统和楼宇综合布线系统两部分。
（1）园区主干光缆布线系统主要完成园区建筑群主干和各楼栋建筑物主干的光纤布线，主要涉及建筑群子系统、垂直子系统、管理子系统和设备间子系统。
（2）楼宇主配线间的选择既要考虑与网络中心机房的连接，又要考虑与追评子系统的连接，所以主配线间应紧靠楼宇竖井的位置，主配线间与分配线间的连接电缆从竖井放入到各个楼层，实现和各楼层配线间的连接。而楼宇主配线间所在的楼层可以安排在该楼宇的中间楼层。楼层配线间采用多层共用一个配线间的办法，一般分配线间安排在该楼层的中间位置。
固定功能； 熔接功能； 调配功能； 存储功能。
（2）光纤连接器由光纤连接头和光纤连接跳线组成。光纤连接头安装在光纤盒或光纤配架上，光纤连接跳线是在一段光纤的两头都安装上连接头的线缆，主要做光配线使用。按光纤连接器光纤类型分：单模光纤连接器和多模光纤连接器；按光纤连接器类型分：FC、SC、ST、LC、MU、TRJ等类型。主要性能有光学性能、互换性能、机械性能、环境性能和寿命。最重要的两个指标是插入损耗和回波损耗。
（2）多模光纤收发器多用激光光源，传输距离远，适于长距离的城域网和广域网数据传输，但光源成本高。而多模光纤收发器多用LED灯作为光源，传输距离短，光源成本低，但传输距离比双绞线长，100m以太网中最长可支持2000m，1Gbps千兆网中最长可支持550m。
7、说明光缆传输路上的总衰减由哪些部分组成
答：光缆传输路上的总衰减=总光缆长度的衰减+所有连接器（耦合器）衰减+所有熔接点衰减。
（2）上送风下回风方式刚好相反，空调机的送风直接送到天花板，经天花板达到各机柜，从各机柜上方吹到机柜中的设备上，再从机柜底部的开口进入静电地板下方，通过静电地板下方送到空调回风口，完成气流循环。
（4）工作区子系统又称为服务子系统，即为一个部署工作终端（计算机、电话、电视机）的区域，实现将工作区的终端设备赫尔布线系统连接起来，实现工作终端接入网络、电话、电视系统。
（5）设备间子是布线系统中建筑物内部安放通信设备的房间，设备间子系统提供通信设备工作所需要的物理环境以及实现设备的连接及管理，同时提供设备间的设备以及建筑物外部的系统设备的互联。
答：配线架是管理子系统中最重要的组件之一，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用。配线架是实现垂直干线和水平布线连个子系统交叉连接的枢纽，是实现网络设备与通信线路连接的组件。配线架通常安装在机房的机柜中，在没有机房的情况下可以安装在固定的墙上的机柜中。网络工程中常用的配线架有双绞线配线架和光纤配线架。随着网络技术和传输速率的高速发展，出现了模块配线架和电子配线架。模块配线架是一种19英寸的模块式嵌座配线架，既可以传输语音，又可以传输数据，是得管理区外观整洁，维护方便。电子配线架是最近两年出现的新型配线架，可以实现LED灯、显示屏显示跳线；引导跳线、跳线操作纠错、实时记录跳线操作；形成日志文档。以数据库方式保存所有的链路信息；以Web方式实现远程管理等功能。
答：（1）国家A级标准的温度、湿度、洁净度指标值如下：
温度：
湿度：
空气含尘量：18000粒/每升空气
（2）国家B级标准的温度、湿度、洁净度指标值如下：
温度：
湿度：
空气含尘量：18000粒/每升空气
21、机房使用的空调机是什么空调机，有什么特点？
答：中心机房空调是一种专供机房使用的高精度空调，因其不但可以控制机房温度，还可以同时控制湿度，所以也叫恒温恒湿空调机房专用空调机。且其控制精度较高，所以还叫机房精密空调。
机房空调主要有控制系统、通风系统、制冷系统、加湿系统、加热系统、水冷机循环系统等部分组成。
机房空调具有如下特点： 因为网络交换机、服务器、村粗设备全年365天开机运行，所以机房空调要求全年365天开机； 机房空调功率一般都在几千瓦，要求机房空调具有制冷转换效率高一达到节电目的。 因为机房中电设备对温度极为敏感，温度变化太大会导致设备故障，机房空调本身故障也会引起网络服务和业务服务中断，所以要求机房空调具有较高的控制精度和可靠性。
13、说明楼宇中竖井的用途
答：光纤进入各楼宇后该路由一般采用楼宇本身设计的弱电竖井来实现。光缆从竖井进入中心机房或主配线间，然后连接到安放在中心机房和主配线间的光纤配线架上，通过跳线实现光纤与交换机的连接。
14、在综合布线系统中，一般采取多少个交连，最大允许的交连为多少。
答：管理子系统的管理交接方式存在单点管理单交接、单点管理双交接以及双点管理双交接、三交接、四交接方式。一般采取三交接，最多不超过四交接。
8、解释光纤盒、光纤连接器、ODF架、交接箱的用途
答：（1）光纤盒又叫光纤终端盒，具有美观大方、分配合理、便于查找、容易管理、安装方便即良好的操作性等特性，其正面安装光纤连接器，连接器后面带有尾纤，实现与外部引入的光纤芯的熔接。光纤盒是光传输系统中一个重要的配套设备，实现光纤熔接、光纤连接器安装、光路的调接、多余尾纤的存储及光纤的保护等，对于光纤通信网络安全运行和灵活使用有着重要作用，主要有以下几个功能：
22、一个网络中心机房面积为200平方，按照机房面积估算法进行计算空调机的制冷量大小
答：机房每平方米需要 大卡的制冷量，所以200平方米的机房需要的制冷量为 大卡，又 ，所以机房空调的功率为 。
23、说明空调系统的下送风上回风方式的气流循环方式。
答：（1）下送风上回风方式空调机的送风直接送到静电地板下的送风通道，然后随气流上升至天花板，经天花板回到空调机回风口，完成气流循环。（顺应设备发出热量的自然气流流动方向，是机房气流出于最佳组织状态，制冷效率最高，温度稳定性最好，是机房送风回风的最佳方式）
