保温层取芯详解
外墙节能构造钻芯检验方法
外墙节能构造钻芯检验方法-CAL-FENGHAI.-(YICAI)-Company One1外墙节能构造钻芯检验方法(节选)根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解:给出本方法的适用范围;当对围护结构中墙体之外的部位(如屋面、地面等)进行节能构造检验时,也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解:给出采用本方法检验外墙节能构造的时间,即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量,应遵守下列规定:1、取样部位应由监理(建设)与施工双方共同确定,不得在外墙施工前预先确定;2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位,并宜兼顾不同朝向和楼层;取样位置必须确保钻芯操作安全,且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布,不宜在同一个房间外墙上取2个或2个以上芯样。
详解:给出钻芯检验外墙节能构造的取样部位和数量规定;钻芯检验外墙节能构造应在监理(建设)人员见证下实施。
外墙节能构造的钻芯检验为见证检验;见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。
当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解:给出钻芯检验外墙节能构造的方法;建议钻取直径70mm的芯样;四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作,以保持芯样完整。
保温材料取样指南
保温材料取样指南保温材料是一种用来减少热量传导和保持环境温度稳定的材料。
在工程和建筑领域,保温材料的选择至关重要,因此进行取样和测试是必要的。
以下是保温材料取样的指南,旨在确保取样的准确性和可靠性。
1.确定取样位置:首先,需要确定保温材料的取样位置。
这通常需要与工程或建筑的设计和规划人员进行合作,以确定最具代表性和关键的位置。
2.安全措施:在进行取样前,必须采取适当的安全措施。
这可能包括佩戴适当的个人防护装备,如手套、口罩和安全眼镜。
确保工作区域有良好的通风,并遵守有关化学品和物质的安全操作规程。
4.取样方法:根据保温材料的类型和特性,选择合适的取样方法。
对于柔软的材料,可以使用取样钳进行切割和拆解样品。
对于硬质材料,可能需要使用切削工具进行取样。
确保取样过程中不会对材料造成损坏和变形。
5.取样数量:为了确保取样的代表性和可靠性,取样数量至关重要。
根据保温材料的体积和特性,选择适当的取样数量。
通常,至少应取多个样品进行测试和分析。
7.样品保存和运输:取样完毕后,需要将样品保存在适当的容器中,以防止进一步污染和损坏。
使用密封袋或密封容器,确保样品的完整性。
如果需要运输样品到实验室进行测试或分析,确保遵循适当的运输规程和要求。
8.分析和测试:最后,将取样的保温材料送到实验室进行测试和分析。
这可能涉及热导率测试、密度测试、火灾特性测试等。
根据实际需要,选择适当的测试方法和设备。
总之,保温材料的取样是确保工程和建筑质量的重要步骤。
通过正确执行取样过程,可以获得准确和可靠的测试和分析结果,从而更好地了解和评估保温材料的性能和特性。
保温板现场取芯报告
见证意见:
1抽样方法符合规定
2现场钻芯真实
见证人:
建设单位负责人:
施工项目负责人:
5\E轴一层
芯样外观
完整
完整
完整
保温材料种类
XPS保温板
XPS保温板
XPS保温板
保温层厚度
25mm
26mm
24mm
平均厚度
25mm
围护结构分层做法
1、基层
2、粘结砂浆
3、保温板
4、网格布
5、钢丝网
6、抹面砂浆
1、基层
2、粘结砂浆
3、保温板
4、网格布
5、钢丝网
6、抹面砂浆
1、基层
2、粘结砂浆
3、保温板
外墙节能构造钻芯检验报告
工程名称
昆山中学行政综合楼
建设单位
江苏省昆山中学
监理单位
昆山开发区工程项目管理有限公司
施工单位
昆山市乐峰建筑安装有限责任公司
节能设计单位
苏州九城都市建筑设计有限公司
设计保温材料:XPS保温板
设计保温层厚度:25mm
检验结果
检验项目
芯样1
芯样2
芯样3
取样部位
1\K轴一层
7\H轴一层
外墙保温三项性能现场检测见证取样标准(保温层构造、抗冲击、粘结强度)
外墙保温三项性能现场检测见证取样标准(保温层构造、抗冲击、粘结强度)一、基层与胶粘剂抗拉强度检验:1、适用范围:膨胀聚苯板薄抹灰外墙外保温系统的外墙体系。
依据标准JGJ144-2004《外墙外保温工程基数规程》 JGJ110-2008《建筑工程饰面砖粘结强度检验标准》JGJ110-20082、取样方案:采用相同材料工艺和施工做法的墙面,每500~1000m2面积划分一个检验批,不足500 m2也为一个检验批。
检验批的化分也可根据与施工流程相一致且方便与验收的原则,由施工单位与监理(建设)单位共同商定。
根据检验批次在每种类型的基层墙体表面上区5处代表性的部位分别涂有胶粘剂,面积为3~4dm2 ,厚度为5~8mm,干燥后按标准JGJ110规定进行试验,断缝应从胶粘剂表切割至基层表面。
二、系统抗冲击性检验:1、适用范围:用于新建居住建筑的混凝土和砌体结构外墙保温工程。
依据标准JGJ144-2004《外墙外保温工程基数规程》2、取样方案:建筑物首层墙面以及门窗口等易受碰撞部位10J级建筑物二层以上墙面等不易受碰撞部位 3J 以上两级试验各取10个冲击点三、外墙节能构造钻芯检验:1、适用范围:带有保温层的建筑外墙其节能构造是否符合设计要求。
应在外墙施工完工后、节能分部工程验收前进行。
依据标准GB50411-2007《建筑节能工程施工质量验收规范》2、取样部位应由监理(建设)单位与施工双方共同确定,不得在外墙施工前预先确定;取样部位应选有代表性的外墙上相对隐蔽的部位,并兼顾不同朝向的和楼层,易操作的部位;取样数量为一个单位工程每种节能保温做法至少取3个芯样,取样部位应均匀分部,不宜在同一个房间外墙上取2个或2个以上芯样;钻芯检验外墙节能构造应在监理(建设)人员见证下实施。

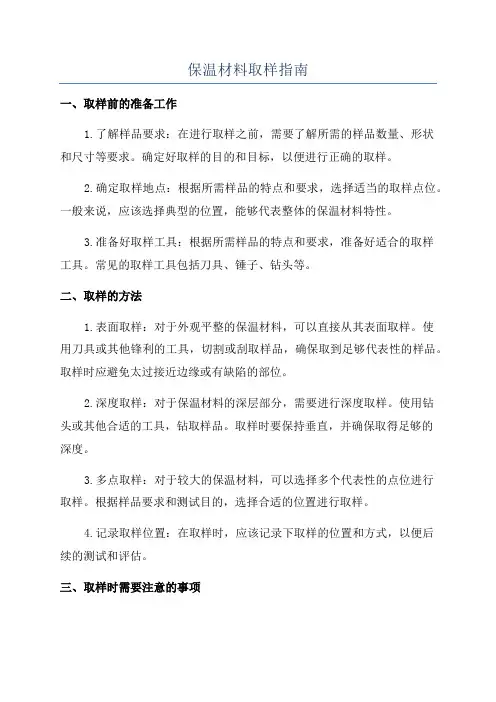

保温材料取样指南
保温材料取样指南一、取样前的准备工作1.了解样品要求:在进行取样之前,需要了解所需的样品数量、形状和尺寸等要求。
确定好取样的目的和目标,以便进行正确的取样。
2.确定取样地点:根据所需样品的特点和要求,选择适当的取样点位。
一般来说,应该选择典型的位置,能够代表整体的保温材料特性。
3.准备好取样工具:根据所需样品的特点和要求,准备好适合的取样工具。
常见的取样工具包括刀具、锤子、钻头等。
二、取样的方法1.表面取样:对于外观平整的保温材料,可以直接从其表面取样。
使用刀具或其他锋利的工具,切割或刮取样品,确保取到足够代表性的样品。
取样时应避免太过接近边缘或有缺陷的部位。
2.深度取样:对于保温材料的深层部分,需要进行深度取样。
使用钻头或其他合适的工具,钻取样品。
取样时要保持垂直,并确保取得足够的深度。
3.多点取样:对于较大的保温材料,可以选择多个代表性的点位进行取样。
根据样品要求和测试目的,选择合适的位置进行取样。
4.记录取样位置:在取样时,应该记录下取样的位置和方式,以便后续的测试和评估。
三、取样时需要注意的事项1.安全措施:取样时要注意安全,佩戴好相应的个人防护装备,如手套、口罩、护目镜等。
对于涉及有毒或有害物质的保温材料,需要采取相应的安全措施。
2.避免污染:取样时要避免样品的污染。
使用干净的工具进行取样,避免与其它物质接触。
3.取样数量:取样数量应满足测试和评估的需要。
通常情况下,应取足够的样品进行测试,并保留一部分作为备份。
4.样品保存:取样后,应妥善保存样品,避免其受潮、受热或受到其他损害。
对于需要长期保存的样品,可以考虑使用密封袋或容器进行保存。
5.保持代表性:取样时要保证样品的代表性。
选择样品时要考虑其在整个保温材料中的分布情况,避免只取表面或局部的样品。
综上所述,保温材料取样的过程需要严格遵循规范和注意事项,以确保样品的准确性和可靠性。
正确的取样方法可以为后续的测试和评估提供可靠的数据,从而更好地评估和改进保温材料的性能。
保温层取芯详解
保温层取芯详解————————————————————————————————作者: ————————————————————————————————日期:ﻩ外墙保温节能构造钻心取样检测方法(图)根据中华人民共和国国家标准GB50411----2007《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照,现上传论坛内,请大家发表对《建筑节能工程施工质量验收规范》的“认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解:给出本方法的适用范围;当对围护结构中墙体之外的部位(如屋面、地面等)进行节能构造检验时,也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解:给出采用本方法检验外墙节能构造的时间,即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量,应遵守下列规定:1、取样部位应由监理(建设)与施工双方共同确定,不得在外墙施工前预先确定;2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位,并宜兼顾不同朝向和楼层;取样位置必须确保钻芯操作安全,且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布,不宜在同一个房间外墙上取2个或2个以上芯样。
详解:给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案,在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理(建设)人员见证下实施。
外墙节能构造的钻芯检验为见证检验;见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。
当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解:给出钻芯检验外墙节能构造的方法;建议钻取直径70mm的芯样;四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
外墙节能构造钻芯检验方法
外墙节能构造钻芯检验方法(节选)根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解:给出本方法的适用范围;当对围护结构中墙体之外的部位(如屋面、地面等)进行节能构造检验时,也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解:给出采用本方法检验外墙节能构造的时间,即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量,应遵守下列规定:1、取样部位应由监理(建设)与施工双方共同确定,不得在外墙施工前预先确定;AHA12GAGGAGAGGAFFFFAFAF2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位,并宜兼顾不同朝向和楼层;取样位置必须确保钻芯操作安全,且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布,不宜在同一个房间外墙上取2个或2个以上芯样。
详解:给出钻芯检验外墙节能构造的取样部位和数量规定;钻芯检验外墙节能构造应在监理(建设)人员见证下实施。
外墙节能构造的钻芯检验为见证检验;见证人员为监理或建设单位人员。
AHA12GAGGAGAGGAFFFFAFAF三、钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。
当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解:给出钻芯检验外墙节能构造的方法;建议钻取直径70mm的芯样;四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作,以保持芯样完整。
钻芯取样检验法
钻芯取样检验法一、外墙节能构造实体检验时间的选择外墙节能构造钻芯取样检验应在外墙施工完工以后建筑节能分部工程验收前进行。
在项目监理机构出具建筑节能工程质量评估报告之前,应已经完成了外墙节能构造钻芯实体检验工作。
二、节能构造实体检验钻芯取样的部位和数量1.钻芯取样的部位钻芯取样的部位应由项目监理或建设单位与施工单位双方共同确定,而不能在外墙节能构造施工前就预先选定。
这是因为预先选定的部位往往施工单位会严格按照设计和规范要求做的比较好,而其它没被预定的部位就有可能未按预先选定部位的做法进行施工,如此则脱离了钻芯取样的抽样原则。
取样的部位应选取节能构造有代表性的外墙上相对隐蔽部位,兼顾不同的朝向和楼层,同时又必须确保钻芯操作的安全。
2.钻芯取样的数量外墙节能构造钻芯取样的数量为一个单位工程每组节能保温至少钻取三个芯样。
取样部位应均匀分布,不宜在同一房间外墙上取两个或两个以上芯样。
外墙保温芯样取样时应兼顾不同的朝向、不同的楼层以及不同的构造做法。
外墙节能构造钻芯取样实体检验应在监理人员见证下进行。
三、钻芯取样检验方法一般是采用空心钻筒在从外墙保温层一侧钻取直径为70毫米的芯样。
四■注意事项取样过程中应尽量避免冷却水流入墙体内且污染墙面(保温层施工时尤其是外墙外保温层,本身就要求墙体是干燥的,且不能在雨雪天气施工,由于整个保温层是封闭的,如有水进入墙体,就很难出来,导致保温层发霉、剥落,从而影响整个保温层的使用寿命),从空心钻钻夹取出芯样时应谨慎操作,以保持芯样的完整。
当芯样被严重破坏难以判断节能构造和保温层厚度时,重新进行取样试验。
五、外墙节能构造钻芯检测监理见证监控要点⑴监理应对照图纸观察判断对应保温材料的种类是否符合设计要求,必要时也可以采用其它的方法加以判断;⑵用分度值为1廊的钢尺在垂直于芯样表面上量取保温层的厚度,精确到Imm,这必须要求监理于现场实测实量并进行记录;⑶观察剖开的保温层芯样构造做法是否符合设计方案或施工方案的要求,主要是设计方案有要求,查看有无网格布,抗裂砂浆是否也抹了,每一层的做法是否满足当初设计方案的规定;⑷在垂直于芯样表面上量取的保温层厚度,当实测实量的芯样厚度平均值达到设计值的95%以上,且最小值不低于设计值的90%时,应判定保温层的厚度符合设计要求。
外墙保温节能构造钻心取样检测方法
外墙保温节能构造钻心取样检测方法(图)根据中华人民国国家标准GB50411----2007 《建筑节能工程施工质量验收规》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照,现公布于各省、,请大家发表对《建筑节能工程施工质量验收规》的“认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解:给出本方法的适用围;当对围护结构中墙体之外的部位(如屋面、地面等)进行节能构造检验时,也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解:给出采用本方法检验外墙节能构造的时间,即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量,应遵守下列规定:1、取样部位应由监理(建设)与施工双方共同确定,不得在外墙施工前预先确定;2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位,并宜兼顾不同朝向和楼层;取样位置必须确保钻芯操作安全,且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布,不宜在同一个房间外墙上取2个或2个以上芯样。
详解:给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案,在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理(建设)人员见证下实施。
外墙节能构造的钻芯检验为见证检验;见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70mm 的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。
当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解:给出钻芯检验外墙节能构造的方法;建议钻取直径70mm的芯样;四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体及污染墙面。
从空心钻头中取出芯样时应谨慎操作,以保持芯样完整。
外墙保温节能构造钻心取样检测方法
外墙保温节能构造钻心取样检测方法(图)根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照,现公布于各省、,请大家发表对《建筑节能工程施工质量验收规范》的“认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解:给出本方法的适用范围;当对围护结构中墙体之外的部位(如屋面、地面等)进行节能构造检验时,也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解:给出采用本方法检验外墙节能构造的时间,即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量,应遵守下列规定:1、取样部位应由监理(建设)与施工双方共同确定,不得在外墙施工前预先确定;2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位,并宜兼顾不同朝向和楼层;取样位置必须确保钻芯操作安全,且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布,不宜在同一个房间外墙上取2个或2个以上芯样。
详解:给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案,在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理(建设)人员见证下实施。
外墙节能构造的钻芯检验为见证检验;见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70mm 的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。
当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解:给出钻芯检验外墙节能构造的方法;建议钻取直径70mm的芯样;四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作,以保持芯样完整。
钻芯法检测建筑外墙外保温构造技术规程
钻芯法检测建筑外墙外保温构造技术规程一、引言建筑外墙外保温技术在提高建筑能效、保护建筑结构、改善建筑舒适性等方面具有重要的作用。
为了确保外保温材料的质量以及施工质量,钻芯法检测成为了一种常用的技术手段。
本文就钻芯法检测建筑外墙外保温构造技术进行详细阐述。
二、钻芯法检测原理钻芯法检测是通过钻取外保温材料和控制层的芯样,来监测和评估外墙外保温系统的质量和性能。
该方法主要包括以下几个步骤:1.确定钻芯取样点:根据设计要求和实际情况,确定外墙外保温系统的取样点位,并标注在墙体上。
2.钻芯取样:使用专用的钻芯机械设备,在取样点进行钻孔取芯。
取芯深度一般为外保温层和控制层的厚度之和。
3.样品提取:将取得的钻芯样品取出,并进行标识和记录。
4.检测数据分析:通过对取样样品的物理和化学性质进行测试和分析,得出外墙外保温系统的质量和性能。
三、钻芯法检测的意义1.保证外保温材料质量:通过钻芯法检测,可以获取外保温材料的实际性能,确保其质量符合规定标准,有助于预防低质量材料的使用。
2.检测外保温系统断热性能:外保温系统的热传导系数是评价其断热性能的重要指标之一,通过钻芯法检测,可以准确测量和评估外保温系统的热传导系数,帮助优化建筑能耗。
3.监测施工质量:钻芯法检测可以评估外保温系统施工质量,如外保温材料的粘结强度、接头处的耐水性等,有助于及时发现施工问题并进行修复。
四、钻芯法检测技术规程1.钻芯设备:选择合适的钻芯机械设备,确保其钻孔质量和稳定性。
2.取样点布置:根据外墙外保温系统的类型和要求,在建筑表面确定取样点位置,并进行标识和记录。
3.钻芯取样:根据设计要求和取样点位置,使用钻芯机械设备进行取样,保证取芯深度符合实际情况。
4.样品提取与保存:将取出的钻芯样品进行标识,记录其取样点位置、深度和采样日期等信息,存放在干燥、阴凉的地方,避免样品质量受损。
5.检测数据分析:根据取样得到的样品,进行物理性能和化学性能的测试和分析,得出相应的结论和评估结果。
取芯法检测要点
取芯法检测要点一、概述:取芯法是从结构上钻取芯样,评定结构质量的一种检测方法,和非破损方法并列互补优势:方法简单,结构信息直接、真实,不需转换劣势:半破损(微破损),成本较高、工时较长。
二、相关规范1、钻芯法检测混凝土强度技术规程(CECS 03:88)2、建筑基桩检测技术规范(JGJ 106-2003)三、取芯法的应用1、从混凝土结构中钻取芯样,以测定普通混凝土的强度。
2、检测现浇(钻(冲)孔、人工挖孔)混凝土灌注桩成孔质量:桩身混凝土质量,桩底沉渣,桩端持力层,桩长。
3、在非破损检测中用作修正、验证,甚至仲裁。
4、其他应用,如:受冻层深度检测;裂缝深度检测;缺陷探测。
四、取芯位置要点1、受力较大的部位,安全度不足的构件截面不能取芯;构件的接头和构件的边缘,混凝土的应力复杂,不宜取芯,适宜在构件的中部取芯相同条件的构件,一般选取在基础、墙、柱上取芯,尽可能不在梁上取芯。
2、借助磁感仪避开结构的钢筋,尤其是主筋,避开预埋件或管线。
3、选取混凝土强度质量具有代表性的部位。
4、用于非破损法修正时,应在非破损测试区或接近非破损测试区。
五、取芯数量要点:1、按单个构件检测时:每个构件数量不少于3 个,较小构件,不少于2 个。
2、构件的局部区域检测时:根据构件情况,确定芯样的位置、数量、深度。
3、大型基础或大面积墙体:分成若干区域。
4、桩身混凝土芯样:每孔2-3 组,每组加工为3 个试件。
六、取芯操作要点1、底座调平。
2、设备固定:4 种固定方式:顶杆支撑、配重固定、膨胀螺栓、真空吸附。
3、开始缓慢,遇钢筋缓慢,随时紧固螺栓。
4、保证过程中的水冷却。
5、达到要求深度后,要将钻头提升到一定高度后方可停机,钻头离开芯样后方可停水。
6、保证相应的安全措施关键是:保护机器、保护芯样、保护人。
七、芯样强度的影响因素和芯样加工要点1、端面平整度对强度的影响:①端面不平,会降低强度,向上凸起比向下凹引起的应力集中更大,影响更大,应控制在每100mm 长度内不得大于0.1mm②测试方法:钢尺紧贴芯样端面转动,用塞尺测量缝隙③不宜采用垫平材料:纸板、铝板等横向变形大,减低强度④磨平法:磨平机⑤找平法:材料为水泥净浆、水泥砂浆、硫磺胶泥,对找平层的要求:找平层与端面良好粘结;找平层强度高于芯样强度;找平层厚度:水泥净浆、水泥砂浆层不大于5mm,硫磺胶泥层不大于1.5mm。
基于深部原位保温保压取芯的资源评估原理与技术
基于深部原位保温保压取芯的资源评估原理与技术深部原位保温保压取芯是一种用于地下资源评估的新技术。
它通过在地下合成储层中进行原位芯取样,并对取芯过程中保持其压力和温度,以保证样品的原始状态。
这项技术可以为地下资源评估提供更准确、可靠的数据,从而支持工程师和地质学家进行更好的资源开发和利用。
深部原位保温保压取芯的资源评估原理基于以下几个方面:1.原位采样:该技术使用专门设计的工具,在地下储层中进行芯取样。
这些工具通常由防腐蚀材料制成,以防止样品污染或损坏。
采样过程中需要保持流体的压力和温度,以确保样品的原始状态。
2.储层保压:为了保持样品的原始状态,取芯过程中需要对储层进行保压处理。
这可以通过注入压力平衡液体或气体来实现。
保持储层压力可以防止采样过程中的混合和失真。
3.保温处理:为了保持样品的温度,取芯过程中还需要进行保温处理。
保温系统通常由加热装置、热传导控制器和温度传感器组成。
温度传感器用于监测样品的温度,当温度超过设定值时,加热装置会自动调节加热功率以保持恒定的温度。
深部原位保温保压取芯的资源评估技术主要包括以下几个方面:1.取样工具的设计和制造:为了保证取样过程的可靠性和准确性,需要设计和制造专门用于深部原位保温保压取芯的工具。
这些工具需要具备防腐蚀和耐高压能力,同时能有效地控制温度。
2.保压系统的设计和建造:保压系统是深部原位保温保压取芯的核心组成部分。
它需要能够在取芯过程中持续提供稳定的压力,以确保样品的原始状态。
保压系统的设计和建造需要根据不同的工程需求进行调整和改进。
3.保温系统的设计和安装:保温系统的设计和安装对保持样品的温度至关重要。
它需要能够提供稳定的温度,并能随着采样过程的进行进行调节。
保温系统的设计和安装需要在保证采样可靠性的前提下确保温度控制的准确性。
4.数据分析和解释:深部原位保温保压取芯得到的样品需要进行分析和解释,以获得地下资源的有关信息。
这需要专业的地质学家和工程师进行数据的分析和解读,以支持相关的资源评估工作。
外墙保温取芯厚度设计值
外墙保温取芯厚度设计值1. 简介外墙保温是指对建筑外墙进行一定的保温措施,以减少热量的传递和能源的消耗。
而取芯厚度设计值则是指在进行外墙保温时,根据建筑的特点和要求,确定合适的取芯厚度。
2. 外墙保温的重要性外墙是建筑与外界环境之间的屏障,它直接受到气候变化、风雨侵蚀等因素的影响。
而外墙保温可以有效地减少建筑物与外界环境之间的热量交换,提高建筑物的能源利用效率。
同时,外墙保温还可以改善室内舒适度,减少冷凝和霉菌滋生,延长建筑物使用寿命。
3. 外墙保温取芯厚度设计值的确定方法3.1 建筑物特点考虑在确定外墙保温取芯厚度设计值时,首先需要考虑建筑物本身的特点。
包括建筑物类型、结构形式、材料选择等方面。
例如,在高层建筑中,由于存在较大的风荷载和温差荷载,取芯厚度设计值需要相对较大。
3.2 能耗要求考虑根据建筑物的能耗要求,确定外墙保温取芯厚度设计值也是非常重要的。
通常情况下,能耗越低的建筑物,取芯厚度设计值越大。
这是因为较大的取芯厚度可以提供更好的保温效果,减少热量传递。
3.3 环境条件考虑不同地区的气候条件也会对外墙保温取芯厚度设计值产生影响。
一般来说,寒冷地区需要更大的取芯厚度以提供更好的保温效果;而炎热地区则可以适当减小取芯厚度。
3.4 材料选择考虑在进行外墙保温时,材料选择也是非常重要的因素。
不同材料具有不同的导热系数和保温性能,会对取芯厚度设计值产生影响。
一般来说,导热系数较低、保温性能良好的材料可以使用较小的取芯厚度。
4. 外墙保温取芯厚度设计值的计算方法根据上述考虑因素,可以采用以下公式来计算外墙保温取芯厚度设计值:取芯厚度设计值= (U * A) / λ其中, - U为建筑物的热传递系数(W/(m^2·K)) - A为建筑物外墙面积(m^2)- λ为保温材料的导热系数(W/(m·K))5. 外墙保温取芯厚度设计值的实际应用在实际应用中,可以根据建筑物的特点和要求,选择合适的保温材料和计算方法来确定取芯厚度设计值。
外墙保温取芯厚度设计值
外墙保温取芯厚度设计值
外墙保温取芯厚度的设计值会根据具体的保温材料和要求进行确定。
一般来说,保温取芯厚度需要考虑以下几个因素:
1. 热传导要求:根据建筑的热工性能要求,确定外墙的保温层需要达到的热传导系数。
热传导系数越小,保温层的厚度一般需要增加。
2. 环境温度和地区气候条件:不同地区的气候条件和环境温度对外墙保温层的要求不同。
在寒冷地区,为了保持室内的热量不易散失,保温层的厚度一般会增加。
3. 保温材料的热性能:根据保温材料的导热系数和热传导特性,确定外墙保温层的厚度。
常见的外墙保温材料包括聚苯板、聚氨酯板、岩棉板等,不同材料的导热系数不同,厚度的设计值也会有所差异。
4. 结构可行性和建筑审美要求:除了考虑热工性能外,还需要考虑外墙保温层的结构可行性和对建筑外观的影响。
保温层的厚度不能过大,以保证其结构稳定性和对建筑外观的影响。
总之,外墙保温取芯厚度的设计值需要综合考虑建筑的热工性能要求、环境温度、保温材料的热性能和建筑审美要求等因素来确定。
建议在设计过程中,可以咨询专业的建筑工程师或保温材料供应商,以确保设计值的准确性和可行性。
基于深部原位保温保压取芯的资源评估原理与技术
基于深部原位保温保压取芯的资源评估原理与技术
深部原位保温保压取芯资源评估技术是一种利用地球物理探测方法进行资源勘探的新技术。
其基本原理是通过对地下岩石层进行高压高温反应处理,使得其中的可燃气体产生运移,然后利用取芯设备对样品进行取样并进行分析,从而得出地下资源的含量、压力、温度等信息。
这种技术比传统的地质勘探方法更加准确和可靠,同时还能够实现长期监测和评估地下资源的变化状况。
其主要优点包括:
1.取样精度高:通过原位保温保压取芯可以获得大量高质量的岩石样品,从而可以精确地评估地下资源的含量和质量。
2.监测效果好:通过长期监测地下岩石的压力、温度变化,可以及时发现地下资源的运移和变化状况,从而预测并规划资源的开发利用。
3.技术成熟:基于深部原位保温保压取芯的资源评估技术已被广泛应用于各种不同类型的岩石层中,具有较高的成熟度和可靠性。
4.成本较低:相比其它勘探技术,基于深部原位保温保压取芯的资源评估技术具有较低的成本和较高的效益。
总之,基于深部原位保温保压取芯的资源评估技术具有较高的技术可行性和实用性,可以为地下资源勘探和开发提供可靠的技术支持和保障。
2020外墙节能保温取心
外墙节能保温钻心检测委托
工程名称:和县和谐阳光城65#楼
施工单位:和州建安公司
建设单位:和县民生置业有限公司
节能设计单位:和县建筑勘察设计院
设计保温厚度:mm
监理单位:和县建设工程监理有限公司
监理员:
取样部位:1轴交G轴
H轴交8轴向西0.3米
C轴交26轴向西0.7米
检测日期:
外墙面砖拉拨试验检测委托
工程名称:和县和谐阳光城65#楼
施工单位:和州建安公司
建设单位:和县民生置业有限公司
设计单位:和县建筑勘察设计院
外墙面砖尺寸:5mm*20mm
监理单位:和县建设工程监理有限公司
监理员:
取样部位:H轴交9轴
j轴交33轴向西0.4米
34轴交D轴
检测日期:。
保温层取芯详解
外墙保温节能构造钻心取样检测方法(图)根据中华人民共和国国家标准GB50411----2007《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照,现上传论坛内,请大家发表对《建筑节能工程施工质量验收规范》的“认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解:给出本方法的适用范围;当对围护结构中墙体之外的部位(如屋面、地面等)进行节能构造检验时,也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解:给出采用本方法检验外墙节能构造的时间,即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量,应遵守下列规定:1、取样部位应由监理(建设)与施工双方共同确定,不得在外墙施工前预先确定;2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位,并宜兼顾不同朝向和楼层;取样位置必须确保钻芯操作安全,且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布,不宜在同一个房间外墙上取2个或2个以上芯样。
详解:给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案,在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理(建设)人员见证下实施。
外墙节能构造的钻芯检验为见证检验;见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。
当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解:给出钻芯检验外墙节能构造的方法;建议钻取直径70mm的芯样;四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作,以保持芯样完整。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
外墙保温节能构造钻心取样检测方法(图)
根据中华人民共与国国家标准GB50411—-——2007《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法得现场取样进行了全过程拍照,现上传论坛内,请大家发表对《建筑节能工程施工质量验收规范》得“认识”。
一、本方法适用于检验外墙有保温层得节能构造就是否符合设计要求。
详解:给出本方法得适用范围;
当对围护结构中墙体之外得部位(如屋面、地面等)进行节能构造检验时,也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行.
详解:给出采用本方法检验外墙节能构造得时间,即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造得取样部位与数量,应遵守下列规定:
1、取样部位应由监理(建设)与施工双方共同确定,不得在外墙施工前预先确定;
2、取样位置应选取节能构造有代表性得外墙上相对隐蔽得部位,并宜兼顾不同朝向与楼层;取样位置必须确保钻芯操作安全,且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布,不宜在同一个房间外墙上取2个或2个以上芯样。
详解:给出钻芯检验外墙节能构造得取样部位与数量规定;
实施时应事先制定方案,在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理(建设)人员见证下实施.
外墙节能构造得钻芯检验为见证检验;
见证人员为监理或建设单位人员.
三、钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70mm得芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。
当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙得表面装饰层。
详解:给出钻芯检验外墙节能构造得方法;
建议钻取直径70mm得芯样;
四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作,以保持芯样完整.当芯样严重破损难以准确判断节能构造或保温层厚度时,应重新取样检验。
详解:为避免钻取芯样时冷却水流入墙体内或污染墙面,钻芯时应采用内注水冷却方式得
钻头。
对钻取得芯样,应按照下列规定进行检查:
1、对照设计图纸观察、判断保温材料种类就是否符合设计要求;必要时也可采用其她方法加以判断;
2、用分度值为1mm得钢尺,在垂直于芯样表面(外墙面)得方向上量取保温层厚度,精确到1mm;;
3、观察或剖开检查保温层构造做法就是否符合设计与施工方案要求。
详解:给出对芯样得检查方法。
分为3个步骤进行检查:
对照设计图纸观察、判断;
量取厚度;
观察或剖开检查构造做法。
作出检查记录(原始记录)
五、在垂直于芯样表面(外墙面)得方向上实测芯样保温层厚度,当实测厚度得平均值达到设计厚度得95%及以上,且最小值不小于设计厚度得90%时,应判定保温层厚度符合设计要求;否则,应判定保温层厚度不符合设计要求。
详解:给出就是否符合设计要求结论得判断方法;
实测厚度得平均值达到设计值95%以上,且最小值达到设计90%以上时,应判符合;
否则应判不符合设计要求.
六、实施钻芯检验外墙节能构造得机构应出具检验报告。
检验报告得格式可参照表C、0、9样式。
检验报告至少应包括下列内容:
1、抽样方法、抽样数量与抽样部位;
2、芯样状态得描述;
3、实测保温层厚度,设计要求厚度;
4、按照本规范14、1、2条得检验目得给出就是否符合设计要求得检验结论;
5、附有带标尺得芯样照片并在照片上注明每个芯样得取样部位;
6、监理(建设)单位取样见证人得见证意见;
7、参加现场检验得人员及现场检验时间;
8、检测发现得其她情况与相关信息。
详解:给出钻芯检验外墙节能构造得检验报告主要内容;
这些内容实际上也就是对检测报告得基本要求;
应保存检验原始记录以备查对。
七、当取样检验结果不符合设计要求时,应委托具备检测资质得见证检测机构增加一倍数量再次取样检验。
仍不符合设计要求时应判定围护结构节能构造不符合设计要求.此时应根据检验结果委托原设计单位或其她有资质得单位重新
验算房屋得热工性能,提出技术处理方案。
详解:当出现检验结果不符合设计要求时,首先应考虑取点得代表性及偶然性等因素,故应增加一倍数量再次取样检验;
当证实确实不符合要求时,应委托原设计单位或其她有资质得单位重新验算房屋得热工性能,提出技术处理方案。
八、外墙取样部位得修补,可采用聚苯板或其她保温材料制成得圆柱形塞填充并用建筑密封胶密封。
修补后宜在取样部位挂贴注有“外墙节能构造得钻芯检验点”得标志牌。
详解:给出对外墙取样部位得修补要求;
要求采用保温材料填充并用建筑胶密封;
实际操作中应注意填塞密实并封闭严密,不允许使用混凝土或碎砖加砂浆等材
料填塞,以避免产生热。
