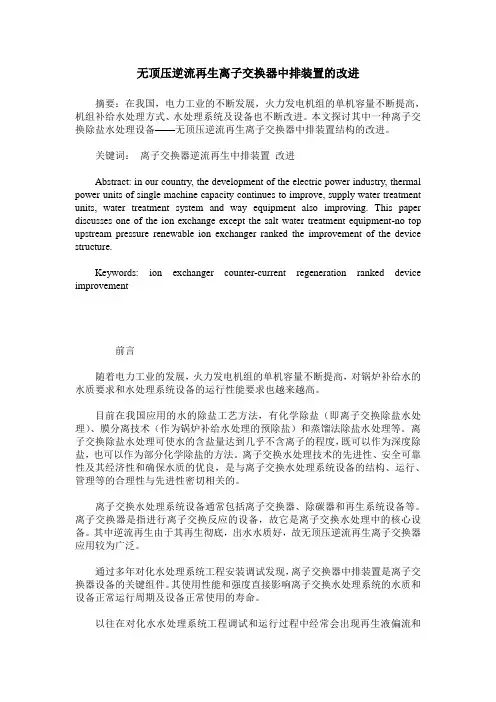

无顶压逆流再生离子交换器中排装置的改进
无顶压逆流再生离子交换器中排装置的改进摘要：在我国，电力工业的不断发展，火力发电机组的单机容量不断提高，机组补给水处理方式、水处理系统及设备也不断改进。
本文探讨其中一种离子交换除盐水处理设备——无顶压逆流再生离子交换器中排装置结构的改进。
关键词：离子交换器逆流再生中排装置改进Abstract: in our country, the development of the electric power industry, thermal power units of single machine capacity continues to improve, supply water treatment units, water treatment system and way equipment also improving. This paper discusses one of the ion exchange except the salt water treatment equipment-no top upstream pressure renewable ion exchanger ranked the improvement of the device structure.Keywords: ion exchanger counter-current regeneration ranked device improvement前言随着电力工业的发展，火力发电机组的单机容量不断提高，对锅炉补给水的水质要求和水处理系统设备的运行性能要求也越来越高。
目前在我国应用的水的除盐工艺方法，有化学除盐（即离子交换除盐水处理）、膜分离技术（作为锅炉补给水处理的预除盐）和蒸馏法除盐水处理等。
离子交换除盐水处理可使水的含盐量达到几乎不含离子的程度，既可以作为深度除盐，也可以作为部分化学除盐的方法。
离子交换水处理技术的先进性、安全可靠性及其经济性和确保水质的优良，是与离子交换水处理系统设备的结构、运行、管理等的合理性与先进性密切相关的。
逆流再生阴阳离子交换器说明书
逆流再生阴阳离子交换器说明书-CAL-FENGHAI.-(YICAI)-Company One1逆流再生（阴/阳）离子交换器使用说明书南京南自科林系统工程有限公司地址：南京浦口高新区星火路8号一、工艺原理：逆流再生离子交换器（分阳床、阴床、钠床亦称软化器）为无顶压逆流再生固定床，用于软化水、除盐水的制备；在制水工艺上采用逆流制水。
当离子交换器出水再生工艺采用无顶压逆流再生，具有操作简单、外部管系简单、不需要任何顶压设施，投资省的优点。
再生时，稀释好的再生剂由下向上逆向流经树脂层，将从下到上依再生不同层态的树脂，这种方式可以使树脂层获得较好的再生效果，再生剂可以得到较高的利用率，其次，具有废液排放量少,自用水率低等优点。
二、技术参数：1.进水浊度： < 1-2 NTU2.出水水质强酸阳床：钠泄漏不大于100ug/l，一般在20-30ug/l强碱阴床：SiO2泄漏不大于100ug/l，一般在20-50ug/l,出水电导率< 2us/cm。
3.工作压力: <4.工作温度: 5-45℃5.运行流速: 20-30m/h6.水反洗强度: 阳树脂10-15m/h 阴树脂8-10m/h7.再生流速: 5m/h8.再生液浓度: 1-3%9.设备直径： DN125010.填料高度: 阳床1300mm（压脂层200mm）11.阴床2500mm（压脂层200mm）三、结构形式：设备本体是带上下椭圆封头的圆柱形钢结构，内壁衬耐酸耐碱硬橡胶防腐；进水装置为母支管T形绕丝式，中间排水装置为母支管T形绕丝式。
下部为多孔板+水帽集水装置。
设备的本体外部装配有各种控制阀门并留有各种仪表接口，便于用户现场装接或实现水站正常运行。
四. 设备的安装1）安装前检查土建基础是否按设计要求施工。
2）设备按设计图纸进行就位，调整支腿垫铁并检查进出口法兰的水平度和垂直度。
3）将设备和基础预埋铁板焊接固定，固定后再次校验进出口法兰的水平度和垂直度。
逆流再生阴阳离子交换器说明书
逆流再生阴阳离子交换器说明书————————————————————————————————作者：————————————————————————————————日期：ﻩ逆流再生(阴／阳）离子交换器使用说明书南京南自科林系统工程有限公司地址：南京浦口高新区星火路8号一、工艺原理:逆流再生离子交换器（分阳床、阴床、钠床亦称软化器）为无顶压逆流再生固定床,用于软化水、除盐水的制备;在制水工艺上采用逆流制水。
当离子交换器出水再生工艺采用无顶压逆流再生,具有操作简单、外部管系简单、不需要任何顶压设施,投资省的优点。
再生时，稀释好的再生剂由下向上逆向流经树脂层,将从下到上依再生不同层态的树脂，这种方式可以使树脂层获得较好的再生效果,再生剂可以得到较高的利用率，其次,具有废液排放量少，自用水率低等优点。
二、技术参数:1.进水浊度: < 1-2 ＮTU2.出水水质强酸阳床：钠泄漏不大于１00ｕg/l，一般在2０－３0ug／ｌ强碱阴床:ＳiO2泄漏不大于1００ｕｇ/ｌ，一般在20－50ｕg/ｌ,出水电导率< ２ｕｓ/ｃm。
3.工作压力: < 0．6MPa4.工作温度: 5－45℃5.运行流速: 20－30ｍ/h6.水反洗强度：阳树脂１0-15m/h阴树脂８-1０m/h7.再生流速: 5m／h8.再生液浓度: 1-3%9.设备直径：DＮ125010.填料高度: 阳床１300mm(压脂层２00mm）11.阴床25０0ｍm(压脂层20０mm）三、结构形式：设备本体是带上下椭圆封头的圆柱形钢结构，内壁衬耐酸耐碱硬橡胶防腐；进水装置为母支管T形绕丝式,中间排水装置为母支管T形绕丝式。
下部为多孔板＋水帽集水装置。
设备的本体外部装配有各种控制阀门并留有各种仪表接口，便于用户现场装接或实现水站正常运行。
四. 设备的安装1）安装前检查土建基础是否按设计要求施工。
2）设备按设计图纸进行就位,调整支腿垫铁并检查进出口法兰的水平度和垂直度。
无顶压逆流再生钠离子交换器
一. 用途无顶压逆流再生钠离子交换器主要用于锅炉、热电站、制药、纺织、化工、轻工、电子等工业的硬水软化，去离子水制备的场合。
系统简单，操作方便，且具有逆流再生的一切优点，并省去了顶压系统，简化了操作，节省了投资及运行费用。
因此是目前除盐处理中最先进的设备。
柱内装入不同的树脂可成为强型床、弱型床、双层床等。
以组成经济合理的除盐工艺，获得最佳技术经济效果。
二. 技术参数规格产水量工作温度树脂层高设备净重（ mm）(m3/h)( ℃ )(mm)(Kg)￠ 8001418001034￠ 10001600144220001543￠ 12001600193520002092￠ 1500441600243120002626￠ 16001600246620002674￠ 1800160032102000349716004052￠ 20004～ 402000440225004841￠ 220095160042972000465316006156￠25002000667225007312160010374￠3200201200011091250012012三.使用说明1.钠离子交换器投运前的准备（1）对钠离子交换器及附属设备进行全面检查；（2）盐池有足够的盐，再生系统完整好用；（3）压力表，流量表等完整好用；（4）床内树脂高度适宜（在中监视镜 1/2 处），发现明显减少，应查明原因。
2.在投入运行前应进行正洗：开启钠离子交换床入口门、空气门（空气门出水后关闭）、用水自上而下对排水门进行正洗。
正洗流速为10～15m/h，正洗至钠离子交换床出水硬度﹤L 后，关闭正洗排水门，开启钠离子交换床出口水门，投入运行。
3.运行失效以后应进行钠离子再生，再生过程为：(1)小反洗将反洗水从中间排水管引进，从交换床上部排出，对中间排水管上面的压实层进行反洗，以冲去运行时积聚在表面层和中排装置上的污物。
小反洗时，冲洗流速要适宜：既能使压实层要能充分松动，要满出力运行，并按顺序投入备用又不至将正常的树脂颗粒冲走。
无顶压逆流再生离子交换器
无顶压逆流再生离子交换器使用说明书无顶压逆流再生离子交换器再生方法用于工业用水处理时，当钠离子交换器出水硬度大于100微克当量/升、氢离子交换器漏钠大于1毫克/升、阴离子交换器出水SiO2大于100微克/升，应停止设备运行并进行再生。
再生程序如下：1.小反洗：将反洗水从中间排液管引进，对中间排液管上面的压脂层进行小反洗，以洗去积聚在床层表面和中排装置上部树脂层中的污物。
小反洗用水，钠离子及氢离子交换器可用入口水，阴离子交换器可用氢离子交换器出口水或除盐水，小反洗流速小于10m/h，时间约15分钟。
水由中排进入，由反洗排水门排出。
2.放水：打开空气门和中排装置排水门，从中间排液管将水放出以使压脂层平整，大约10分钟，水层约将至中排管以上，压脂层中间。
3.进再生液：再生液浓度 NaCl 3～5% （氯化钠）钠离子软化HCl 2～3% （盐酸）氢离子交换H2SO42～3% （硫酸）氢离子交换NaOH 2～3% （氢氧化钠）阴离子交换再生剂用量软化：100% NaCl 80～90公斤/立方米树脂除盐：100% HCl 60～70公斤/立方米树脂除盐：100% NaOH 20～25公斤/立方米树脂再生剂用量最佳值应通过调整实验确定。
为了得到较好的再生效果，再生剂的稀释水应采用好水：钠离子交换器用软化水；氢离子交换器用氢离子交换器出水或除盐水；阴离子交换器用除盐水。
再生流速3～5m/h，例如：Φ800交换器再生液流量h，Φ1000交换器再生液流量5t/h，Φ1500交换器再生液流量9t/h，Φ2000交换器再生液流量15t/h，Φ2500交换器再生液流量25t/h。
再生时，打开底部再生液入口门、上部空气门和中排的排水门。
用底部再生液入口门的开度调节再生液流量，中排的排水门应全开，空气门部分开启。
4.置换（逆冲洗）：再生剂进完后，仍按原流速继续用再生剂稀释水进行逆冲洗。
一般冲洗出水达到下列指标时停止进水；钠离子交换器出水硬度小于500微克当量/升氢离子交换器出水酸度小于5毫克当量/升阴离子交换器出水碱度小于毫克当量/升5.小正洗：小正洗是为了把压脂层中残留的再生废液冲洗干净。
逆流再生离子交换器使用说明书
逆流再生离子交换器Countercurrent regeneration of ionexchanger使用说明书Operating Instruction一、工艺原理Technical principle逆流再生离子交换器(分阳床、阴床、钠床亦称软化器)为无顶压逆流再生固定床，用于软化水、除盐水的制备；在制水工艺上采用逆流制水。
Countercurrent regeneration of ion exchanger (Inclouding cation exchanger, anion exchanger, sodium ion exchanger is also called sodium softener) for no roof pressure countercurrent regeneration fixed bed, used to soften water, in addition to the preparation of brine; On the water making process by water flow system.当离子交换器出水再生工艺采用无顶压逆流再生，具有操作简单、外部管系简单、不需要任何顶压设施，投资省的优点。
再生时，稀释好的再生剂由下向上逆向流经树脂层，将从下到上依再生不同层态的树脂，这种方式可以使树脂层获得较好的再生效果，再生剂可以得到较高的利用率，其次，具有废液排放量少, 自用水率低等优点。
When ion exchanger regeneration process using no roof pressure water countercurrent regeneration, with easy operation, simple external piping, do not need any jacking facilities, the advantages of saving investment. Regeneration, dilute good regenerant from down to up reverse flowing through the resin layer, the state of different layers from bottom to top in accordance with the regeneration of the resin, this way can make the resin layer to obtain a good effect of regeneration, regeneration agent can get higher efficiency, second, with less waste emissions, the low water use ratio etc.二、技术参数Technical parameters1.进水浊度Influent water turbidity：< 1-2 NTU2.出水水质Effluent turbidity强酸阳床：钠泄漏不大于100ug/l, 一般在20-30ug/lStrong acid cation exchanger:Sodium leakage is not more than 100 ug/l, generally in the 20-30 ug/l.强碱阴床：SiO/泄漏不大于100ug/l，一般^0-50ug/l,出水电导率< 10us/cm。
富莱克软化水设备逆流再生含义及方式
富莱克软化水设备逆流再生含义及方式全自动软化器是传统软水设备衍生工艺，传统设备都是手动控制，需要更多人力物力，但全自动软化水设备无需手动控制，完全实现电脑自动控制，节省很多时间资金。
富莱克软化水设备程序中包括一个最重要的一步，那就是再生，设备再生主要方式主要有两种，分别是顺流再生和逆流再生，顺流再生和逆流再生方法在操作上面区别很多。
富莱克软化水设备再生方式这两种再生方式各有各的优点和缺点，逆流再生方式和顺流再生方式对比，相对具有较好的出水质量，并且盐耗率较低、工作交换容量大。
所以一般大型全自动锅炉软化水设备通常采用逆流再生。
工业软化水处理设备最新应用说明书一个国家的重工业是否发达是关系到整个国家综合国力强大的根本原因，近些年我国的工业成了我国的经济支柱。
在工业生产中不可避免就会使用到锅炉，但是经过长时间的使用里面会沉积大量的水垢。
这时就需要用到工业软化水处理设备，其又可叫做工业盐软化水设备，主要用来去除里面的形成水垢的钙镁离子软化水质。
工业软化水处理设备去除水垢方法加药法工业软化水处理设备可以做为单独使用，也可以做为其它水处理设备的预处理装置。
工业软化水处理设备去除水垢可以用到加药法也就是加入阻垢剂，一次性投入较少适用性较广。
离子交换器工业软化水处理设备的主要目的，就是去除锅炉水中的硬度和其它导致出现水垢的因素。
如果采用的是特定的阳离子交换树脂，就是用钠离子将水中的钙镁离子置换出来。
这种方法效果稳定工艺成熟，离子交换器可以把水中的硬度降至为零。
离子交换除水垢方法缺点1.会产生过量的再生废液，用于空气源热泵成本较高。
2.耗盐量大，需经常还原。
3.排出大量含盐废水易引起管道腐蚀，热水使用存在安全隐患。
中国领土面积大，幅员辽阔，南北方水质大有不同，其中我国北方尤其是东北地区水质本身硬度就比较高，所以无论是用于制取什么行业的用水都需要用到工业软化水处理设备。
在生产企业中都离不开锅炉，工业盐软化水设备非常重要。
复床逆流再生调试大纲
复床（逆流再生固定床）调试大纲半岛水处理有限公司工程部目录1．阳床、阴床的水冲洗及水压试验 2．再生系统水冲洗及水压试验3．阳床再生模拟试验4．阴床再生模拟试验5．阳床树脂的充装6．阴床树脂充装7．阳床阳树脂处理8．阴床阴树脂处理9．阳床、阴床的再生还原10．安全措施11．试运所需药品12．阴、阳床操作步序表1．阳床、阴床的水冲洗及水压试验。
1.1打开各床人孔，仔细检查内部水帽及其它布水设施是否安装完好、可靠。
确认完好后恢复人孔。
1.2冲洗。
循序开启阳床、阴床系统有关阀门，依次对阳床、阴床来水管及罐体进行水冲洗。
冲洗至排水干净后，给除盐水箱充满质量较好的水作水箱渗水试验并将水箱冲洗干净。
1.3升压。
调节阴床出口阀，使系统升压至0.6Mpa，5分钟无渗漏为合格。
1.4顶压用气管道吹扫。
以反排出口门为排气口将顶压用气进气管吹扫干净，并检查空气系统的气密性。
补充说明：复床后如有混床，其水冲洗及水压应考虑与复床同时进行。
2．再生系统水冲洗及工作压力水压试验2.1打开除盐水泵或再生泵入口母管法兰堵头，对泵入口母管进行水冲洗。
2.2循序开启酸再生系统各有关阀门，启动再生泵，以正排门为排水口对酸再生系统水冲洗至排水澄清透明后，手动调节阳床进酸门，使系统升压0.4MPa，维持5分钟无渗漏为合格。
2.3碱再生系统的水冲洗及水压方法参照2.2条进行，水冲洗时考虑解开阴床前进碱法兰作为水冲洗排水。
2.4酸碱贮存罐清扫及冲洗。
人工对酸碱贮存罐清扫，并引清水将酸碱贮存罐清洗至澄清并充满水做渗水试验。
2.5放水至酸、碱计量箱，将计量箱进酸、碱管道及计量箱冲洗干净，并做计量箱的渗水试验。
3．阳床再生模拟试验3.1给阳床酸计量箱注满水，按阳床再生操作要求进行顶压及预喷射准备操作。
3.2调节顶压压力为0.05Mpa，无顶压不进行此操作。
3.3启动再生泵，调节阳床喷射器入口手动阀，使喷射流量为 m3/h，然后开启计量箱出口阀，测定抽吸速度，看是否满足进酸要求。
无顶压逆流再生歙水器再生操作的若干措施探讨
，
盐 水 阀的开 度 调 整 好 以 后 ， 随着 盐 水 池 液 面的 下 降 ， 盐 水 泵 人 口（ 水 池 出 口 ） 盐 的静 压 强 也 会 逐 渐 下 降 ， 成 造
再生盐水线速度 １ ～２ ／。 ． ．ｍ ｈ ５ ０
的作用下 ， 每小 时的极限水流量 可达 ２ ３ ， 以上 计 ７ｍ／ 而 ｈ 算 的盐 水最大 流量和最小 流量分别 为 ４７ ３ ．１ ／ ｍ ｈ和 ６ ８ ． ２ ｍ／， ３ 可调节的流量范 围只有 １ ７ｍ／， 占极 限水流量 ｈ ． ３ 仅 ５ ｈ 的 ５８ ． ％左右 ， 以， 所 盐水 泵出 口压头 的微小变化就 可能
以此 有 必要 对软 水 器 的再 生 操 作 的相 关措 施 进 行 探 讨 。 关键词： 无顶 压 逆 流 ； 生软 水 器 再
中图 分 类 号 ： Ｋ ２ ． Ｔ ２ ３５
文 献 标 识码 ： Ａ
文 章编 号 ：０６ ８３ （０ １ １— １６ ０ １０ — ９７ ２ １）６ ０７ — ２
浓度低 ， 便于环境保护等优点 。 无顶压逆流再生软水器运
①盐水线速度 １ ／ 时 ，盐水池液面每 ５ｍｎ下降 ．ｍ ｈ ５ ｉ
行的效果与其再生操作的水平息息相关。 因此 ， 有必要对 的高度 ： 下降高度（ ． ｒｈ ＝ 流量（ ． ｍｈ ／ １ ／） （ ５ｎ １ ／）盐水池截面 ５ 软水 器 的再 生操 作 的相 关措 施进 行 探 讨 。软水 器 再 生 设 积 ） ５６ ＝ ００ ２ ×（ ／０） ．３９ ５ｍ一３９ｃ ． ｍ。 ②盐水线速度 ２０ ／ 时 ，盐水池液 面每 ５ｍｎ下降 ．ｍ ｈ ｉ 备结构如 图 １ 所示 。由人工定期 向溶盐池补入再生用工 业用盐 ， 同时通过溶盐池上 的淡水阀 门补入淡水 。 工业盐 的高度 ： 下降高度（ ． ／） （ ２０ ｍ ｈ ： 流量（ ． ／）盐水池截 ５ ２ ５ ｈ／ ０ｍ
无顶压逆流再生钠离子交换器原理及调试
无顶压逆流再生钠离子交换器概述无顶压逆流再生钠离子交换器将原来固定床顺流再生工艺改为逆流再生，按无顶压再生进行设计，省略了气顶的气源。
经钠离子交换器处理后水中总硬度降低至0.04毫克当量/升以下，在处理生水总硬度较高的水，或要求出水硬度较低时，可采用二级串联软化的方法。
工作原理在钠离子交换器内装有一定高度的钠离子交换树脂作为交换剂。
生水自上而下地通过交换剂层，交换剂上的钠离子置换了生水中的钙、镁离子、使水得到了软化。
Ca2++2NaR → CaR+2Na+Mg2++2N aR → MgR+2Na+交换剂上的钠离子逐渐被钙、镁离子所取代，当使用一段时间以后，就会泄漏出钙、镁离子,在出水的硬度达到所规定的数值时，即停止运行,进行再生。
再生时将5～8% 的盐水由下向上地通过交换剂层。
盐液中的钠离子又置换出交换剂上的钙、镁离子，使交换剂得到再生，恢复其交换能力。
反应如下：CaR+2Na+→ Ca2++2NaRMgR+2Na+→ Mg2++2NaR结构简述1. 进水装置在设备的上部设有进水装置，能使水均匀的分布在交换剂层上。
2. 中排装置：中排装置设置在离子交换树脂层和压脂层的分界面上，用于排泄再生食盐废液和进小反洗水，型式为：DN500桪N600型为双母管式，DN800桪N3200型为支管母管式，管上开小孔布液，管外包覆塑料窗纱及60目尼龙网各一层，材质均为20号钢。
3. 排水装置： DN1200及以下的设备采用多孔板上装设滤水帽，DN1500及以上设备有两种形式，及多孔板上装设滤水帽或用石英砂垫层。
多孔板材质按设备规格不同而异，DN500?00型用硬聚氯乙烯制作,DN800桪N3200型采用钢制多孔板，砂垫层配比按要求装填。
另外,在交换器下部排水帽处、树脂面处及最大反洗膨胀高度处各设视镜一个,用以观察体内工况。
考虑到树脂的水力装卸，筒体上部设树脂输入口，在筒体下部近多孔板处设树脂卸出口。
使用方法1、树脂处理小时后，放掉食盐水，用水冲洗树脂，直至出水不呈黄色为止。
无顶压逆流再生膜分离器
无顶压逆流再生膜分离器简介无顶压逆流再生膜分离器是一种重要的膜分离技术设备，广泛应用于化工、环保等领域。
它通过使用半透膜材料，将混合物分离成两个相互不可溶的组分。
该设备采用了逆流再生技术，实现了高效的分离效果，同时降低了能耗和废物产生。
工作原理无顶压逆流再生膜分离器的工作原理基于膜分离的逆流再生原理。
其主要由壳体、膜组件和再生装置三部分组成。
1. 壳体：无顶压逆流再生膜分离器通常由两个同心圆筒构成，外筒为壳体，内筒为滤液腔。
壳体内装有一套膜组件，用于分离混合物。
2. 膜组件：膜组件由膜片和导向器组成。
膜片采用优质薄膜材料制成，具有高渗透率和良好的抗污染性能，能够有效分离混合物。
导向器用于引导混合物通过膜组件，保证分离效果。
3. 再生装置：再生装置用于清洗膜片，解除膜面的污垢。
它通常由清洗剂供应系统和回收系统组成。
清洗剂供应系统将清洗剂送入膜组件，清除污垢。
回收系统将被清洗的溶液回收，减少资源浪费。
优势与应用无顶压逆流再生膜分离器相比传统的分离设备，具有以下优势：1. 高效分离：采用半透膜材料，能够准确分离混合物，提高分离效率。
2. 节能减排：逆流再生技术降低了能耗和废物产生，有效节约能源和保护环境。
3. 操作简单：无顶压设计使设备更容易操作和维护，提高了工作效率。
无顶压逆流再生膜分离器在化工、环保等领域有广泛应用：1. 水处理：用于处理污水、海水淡化等。
2. 食品饮料工业：用于澄清饮料、浓缩果汁、分离乳液等。
3. 医药制造：用于分离和纯化生物制剂。
结论无顶压逆流再生膜分离器是一种重要的膜分离技术设备，具有高效分离、节能减排和操作简单等优势。
它在水处理、食品饮料工业和医药制造等领域有广泛应用前景。
随着科技的不断进步，无顶压逆流再生膜分离器将会在更多领域发挥重要作用，为社会发展做出贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GN型无顶压逆流再生钠离子交换器
使用维护说明书
（设备安装使用前，请详细阅读本使用说明书）
湖南鸿昌热能设备有限公司
离子交换器用途
锅炉用水及各类换热器补充水的软化、以及空调系统循环冷却水的软化处理、高硬度饮用水的软化、生活热水原水的软化、生活直饮水装置的预处理等。
无顶压逆流再生钠离子交换器概述
无顶压逆流再生钠离子交换器将原来固定床顺流再生工艺改为逆流再生，按无顶压再生进行设计，省略了气顶的气源。
经钠离子交换器处理后水中总硬度降低至≦0.03mmol/L以下，在处理生水总硬度较高的水，或要求出水硬度较低时，可采用二级串联软化的方法。
无顶压逆流再生钠离子交换器工作原理
在钠离子交换器内装有一定高度的钠离子交换树脂作为交换剂,生水自上而下地通过交换剂层，交换剂上的钠离子置换了生水中的钙、镁离子、使水得到了软化。
Ca2++2NaR → CaR+2Na+ Mg2++2NaR → MgR+2Na+
交换剂上的钠离子逐渐被钙、镁离子所取代，当使用一段时间以后置换能力逐渐降低，就会泄漏出钙、镁离子,在出水的硬度达到所规定的数值时，即停止运行,进行再生。
再生时将5～8% 的盐水由下向上地通过交换剂层。
盐液中的钠离子又置换出交换剂上的钙、镁离子，使交换剂得到再生，恢复其交换能力。
反应如下：CaR+2Na+→ Ca2++2NaR MgR+2Na+→ Mg2++2NaR
无顶压逆流再生钠离子交换器结构简述
1. 上部进水装置：在设备的上部设有进水装置，能使水均匀的分布在交换剂层上。
2. 中间布水装置：中排装置设置在离子交换树脂层和压脂层的分界面上，用于排泄再生盐废液和进小反洗水，型式为：支管母管式，管上开小孔布液，管外包40目60目尼龙网各一层，材质均为SS304L不锈钢。
3. 下部出水装置：交换器内的配水和集水装置，保证整个树脂层水流均匀，采用S304L不锈钢多孔管进行加强，水帽材质为ABS，缝隙宽度为0.25mm。
砂垫层配比按要求装填,
另外在交换器最大反洗膨胀高度处各设视镜一个,用以观察体内工况,考虑到树脂的水力装卸，筒体上部设树脂输入口，在筒体下部近多孔板处设树脂卸出口。
无顶压逆流再生钠离子交换器的再生方式
1.反洗：从树脂底部开入软水，以一定的流速反向冲洗树脂层，使在工作时被压紧的树脂层松散，并自行按颗粒大小重新铺排成床，增大颗粒之间的间隙，以便于下一步再生时，树脂能与再生液充分接触和反应，反洗还可将树脂层中混杂的悬浮物冲走。
这项操作通常需要数十分钟，直至洗出液无明显浑浊为止，为防止反洗时树脂被冲走而损失，反洗流速不可过大，洗出水通过简单的隔筛收回流失的树脂。
2.树脂反洗后进行再生，如果所处理的杂质不多，只是由于运行一段时间后，树
脂层被压实，或被悬浮物阻塞而影响过滤效果，但树脂仍有较好的交换能力，则在反洗清除悬浮物并用无离子水浸渍一段时间后，仍可再进入工作，待下一次反洗后才进行再生，以减少再生剂用量。
3.常规的再生处理：离子交换器使用一段时间后，吸附的杂质接近饱和状态，就要进行再生处理，用化学药剂将树脂所吸附的离子和其他杂质洗脱除去，使之恢复原来的组成和性能。
在实际运用中，为降低再生费用，要适当控制再生剂用量，使树脂的性能恢复到最经济合理的再生水平。
通常控制性能恢复程度为70%-80%，如果需要达到更高的再生水平，则再生剂量增加，再生剂的利用率则下降。
4.钠型树脂用盐液再生，用盐量为其理论值的1.5-2倍。
树脂再生时的化学反应是将树脂原先的交换吸附的逆反应，按化学反应平衡原理，提高化学反应物质的浓度，可促进反应向另一方进行，故提高再生液浓度可加速再生反应，并达到较高的再生水平。
二、主要技术参数；
设计压力：0.6MPa 工作压力：0.3-0.4MPa
工作温度：5-40℃适用生水硬度：≤6mmol/L
出水品质：≤0.03mmol/L运行流速：20-25m/h
大反洗流速：10-12m/h再生流速：2.5-5m/h
再生液浓度：5-8％再生盐耗：80-114克/克当量
注：参数表中；周期制水量为设定生水硬度6mmol/L时计算而来=周期交换容量÷生水硬度
三、使用方法
♦正常运行：(参考图一)
K4、K5、K10阀开启，其余关闭。
生水由交换器上部进水装置进入，自上而下与交换剂接触，进行离子交换使水软化，被软化的水由底部流出以供使用。
为保证进水的平均分布，须保持交换器满罐运行(应开启排气阀K7排掉罐内空气)。
软化水量的大小，可在保证出水水质的前提下，调节K4或K10阀来控制。
软水硬度的控制用定期取样化验的办法，(一般每隔2小时化验一次)当硬度超过要求时，即停止使用，进行再生。
♦逆流再生：
注：“＋”为开启“－”为关闭
1)小反洗
K1、K6、K9阀开启，其余阀门关闭。
由中排装置引入生水，通过压层从上部进水装置排水，以冲洗掉在运行时积聚在压层中的悬浮物。
小反洗的流速控制在10～12米／小时范围内(以排水不带出交换剂为限)，小反洗时间长短视排水较清为准，一般约10～15分钟。
2)再生
小反洗结束后，先关闭K6、K9阀，再关闭K1阀，在交换器顶部充满水的情况下，开启交换器进盐阀K8及排污阀K2，使盐溶液连续而缓慢地进入交换器，自下而上与失效的交换剂进行离子交换，以恢复其软化能力，废盐溶液则从中排装置的K2阀排走。
注意：再生时须控制盐溶液流速，浓度在上述技术参数范围内，以获得较好的再生效果。
3)置换清洗
盐溶液进完后，关闭K8阀，微开启K3阀、用生水(或软水)从底部进入，仍从中排装置(K2阀)排出废液，进行置换(或叫逆流冲洗)，流速与再生流速相同，直至出水硬度小于0.5Me/L，氯离子小于生水两倍为止。
4)正洗
小正洗结束后，关闭中间排液装置排水阀K2，阀K4仍开，开启交换器底部排水阀K5、K9，进行正洗(流速与运行流速相同)，直至出水硬度合格为止，随即可投入运行。
5)大反洗
当逆流再生连续运行一段时间后(一般10～20周期)，由于交换剂被压实和污染等情况，必须进行一次大反洗。
大反洗时K3、K6、K9阀开启，其余关闭。
从交换器底部进入生水，从上部进水装置排水，大反洗的强度应控制在K9阀不排出树脂为限。
由于大反洗时把交换剂层打乱，为了恢复正常的交换容量，大反洗后的第一次再生用盐量要比平常用盐量增加1～2倍。
四、用户须知
1、交换器的软水接口不得直接接入锅炉，用户必须配备软水箱或地下软水池。
2、生水悬浮物含量应以小于5毫克/升为宜。
3、在用户遵守使用和保管规定的条件下，产品自出厂之日起一年内，如因制造质量问题，不能正常工作，由我厂负责三包。
4、交换器的零部件和易损件，我厂长期优惠供给。
5、填装交换剂前，应按图纸所示将交换器下部用混凝土或石英填满。
逐个检查交换器内所有滤帽是否因搬运，安装过程中发生松动或脱落，并拧紧以防交换剂泄漏。
再加入罐体1/4的清水，才能填装交换剂，并及时清洗干净。
五、安装(见图二)
交换器安装时，应注意保持交换器与水平垂直，以保证配水的均匀性，防止偏流。
六、供货范围
1、供应离子交换器筒体及其所属之管道、阀门；
2、离子交换剂及混凝土垫层(或石英砂垫层)由用户自理；
3、再生盐液系统由用户自理。
图二：GN型钠离子交换器安装示图
图例设备编号
门
止回阀②盐液泵
S原水管③溶盐池
S软水管④盐液池
H 盐水管⑤水表
压力表
注：虚线框内为双罐并联时使用。
