弱电常用线缆
弱电线规格缆型号图片及说明大全
常用弱电线缆型号大全及说明名称图例表示方法用途SYV系列75欧姆实芯聚乙烯绝缘SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯通常用于电视监控系统的视频传输，适合视频图像传输SYWV（Y）、SYKV 有线电视、宽带网专用电缆SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM1：代表单芯通常用于卫星电视传输以及有线电视传输等，适合射频传输。
RG-58--96#-镀锡铜编织-50欧通常用于弱电视频图像传输或HFC 网络等。
AVVR或RVV护套线RVV（227IEC52/53）聚氯乙烯绝缘软电缆RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。
通常用于弱电电源供电等。
AVVR或RVV圆形双绞护套线RVV（227IEC52/53）聚氯乙烯绝缘软电缆RVV-表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
通常用于弱电电源供电等。
RVVP-表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP2*32/0.2 RVV2*1.0 BVR R: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMRVB扁型无护套软电线或电缆AVRB 通常用于背景音乐和公共广播，也可做弱电供电电源线。
RVS-表示铜芯聚氯乙烯绞型连接电线。
常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。
ZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM通常用于公共广播系统/背景音乐系统布线，消防系统布线。
RIB YXB音箱连接线（发烧线、金银线）用于功放机输出至音箱的接线。
弱电工程常用线缆分类
弱电工程中常用线缆分类总结型号代码含义：R-连接用软电缆(电线)，软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ 表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型阻燃等级分为从高到低分为A、B、C三级）可加厚缀WDZA/B/C WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C)S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64 编B：96 编C：128 编75：75 欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75 欧姆5：线缆外径为5mm 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P 屏蔽2：2 芯多股线32：每芯有32 根铜丝0.2：每根铜丝直径为0.2mmZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2 芯多股线24：每芯有24 根铜丝0.12：每根铜丝直径为0.12mm型号、名称:RV 铜芯氯乙烯绝缘连接电缆(电线)A VR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC 聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC 连接软电线规格表示法的含义：规格采用芯数、标称截面和电压等级表示：①单芯分支电缆规格表示法：同一回路电缆根数*(1*标称截面)，0.6/1kV，如：4*(1*185)+1*95 0.6/1kV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/1kV，如：4**185+1*95 0.6/1kV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法：因为分支电缆包含主干电缆和支线电缆。
弱电线规格缆型号图片及说明大全
常用弱电线缆型号大全及说明名称图例表示方法用途SYV系列75欧姆实芯聚乙烯绝缘SYV75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯通常用于电视监控系统的视频传输，适合视频图像传输页脚内容1SYWV（Y）、SYKV 有线电视、宽带网专用电缆SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯通常用于卫星电视传输以及有线电视传输等，适合射频传输。
RG-58--96#-镀锡铜编织-50欧通常用于弱电视频图像传输或HFC网络等。
页脚内容2AVVR或RVV 护套线RVV（227IEC52/53）聚氯乙烯绝缘软电缆RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。
通常用于弱电电源供电等。
AVVR或RVV 圆形双绞护套线RVV（227IEC52/53）聚氯乙烯绝缘软电缆RVV-表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆通常用于弱电电源供电等。
页脚内容3形连接软电缆。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
RVVP-表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP2*32/0.2 RVV2*1.0BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径页脚内容4为0.2MMRVB扁型无护套软电线或电缆AVRB通常用于背景音乐和公共广播，也可做弱电供电电源线。
RVS-表示铜芯聚氯乙烯绞型连接电线。
常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。
ZR-RVS2*24/0.12ZR: 阻燃R:软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM通常用于公共广播系统/背景音乐系统布线，消防系统布线。

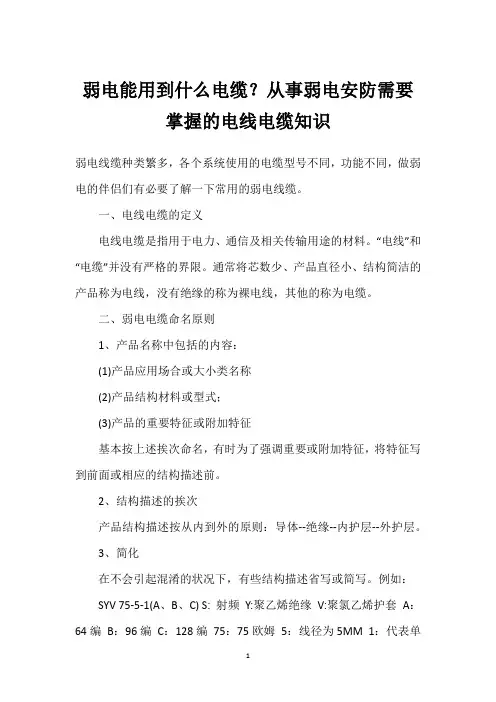

弱电能用到什么电缆？从事弱电安防需要掌握的电线电缆知识
弱电能用到什么电缆？从事弱电安防需要掌握的电线电缆知识弱电线缆种类繁多，各个系统使用的电缆型号不同，功能不同，做弱电的伴侣们有必要了解一下常用的弱电线缆。
一、电线电缆的定义电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简洁的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆。
二、弱电电缆命名原则1、产品名称中包括的内容：(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述挨次命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的挨次产品结构描述按从内到外的原则：导体--绝缘--内护层--外护层。
3、简化在不会引起混淆的状况下，有些结构描述省写或简写。
例如：SYV 75-5-1(A、B、C) S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1 S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5mm 1：代表单芯RVVP2*32/0.2 R: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2mmZR-RVS2*24/0.12 ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm三、弱电电缆组成由内而外由内导体、绝缘、外导体以及护套组成；内导体：由于衰减主要是内导体电阻引起的，内导体对信号传输影响很大绝缘：影响衰减、抗阻、回波损耗等性能外导体：回路导体、屏蔽作用四、常见的线缆意义RVVP ：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24 芯用途：仪器、仪表、对讲、监控、掌握安装KVVP ：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、掌握、测量SYWV ( Y )、SYKV 有线电视、宽带网专用电缆结构：(同轴电缆)单根无氧圆铜线+ 物理发泡聚乙烯(绝缘) + (锡丝+ 铝) + 聚氯乙烯(聚乙烯)RVV 聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆RV 、RVP 聚氯乙烯绝缘电缆RVS 、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV 、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用五、常见弱电线缆的选用举例视频线摄像机到监控主机距离≤200 米，用SYV75-3视频线。
教你认识弱电系统常用线缆种类型号
前言：弱电系统中使用的线缆种类繁多，熟知这些线缆的型号及使用范围很重要正文：一、常见的线材名称及使用范围YJV 铜芯聚乙烯绝缘聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用YJV22 铜芯聚乙烯绝缘钢带铠装聚乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用VV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。
VV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。
ZR-VV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。
ZR-VV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。
ZR-VV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。
ZR-VV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。
电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV二、有关电缆型号的问题1、SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）2、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量5、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量RVV 与KVV RVVP 与KVVP( a区别：RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。
弱电常用线缆代码识别
弱电常用线缆代码识别1.型号代码含义R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯例如：RVVP2*32/0.2R: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2mmZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm2.型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线3.规格表示法的含义规格采用芯数、标称截面和电压等级表示：（1）单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），如：0.6/1kV，（2）多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，如：4*185+1*95 0.6/1kV（3）多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T4.完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
弱电常用线缆及线缆代号意义(图文)
认识“弱电常用线缆”75欧姆SYV系列实芯聚乙烯绝缘产品说明：通常用于电视监控系统的视频传输，适合视频图像传输。
============================75欧姆SYWV系列物理发泡聚乙产品说明：通常用于卫星电视传输以及有线电视传输等，适合射频传输。
RG-58--96#-镀锡铜编织-50欧产品说明：通常用于弱电视频图像传输或HFC网络等。
===========================AVVR或RVV护套线产品说明：通常用于弱电电源供电等。
AVVR或RVV圆形双绞护套线产品说明：通常用于弱电电源供电等。
=========================扁型无护套软电线或电缆AVRB产品说明：通常用于背景音乐和公共广播，也可做弱电供电电源线。
大对数通信电缆产品说明：通常用于室外通讯主接线箱，一般对数数百户。
==================小对数通信电缆产品说明：通常用于室外通讯分接线箱/或建筑物内楼层分线箱，一般支持数十户。
========================电梯电缆产品说明：用于随电梯行走的电视监控专用线材，内含视频线、电源线、钢丝。
TVST_G用于电梯视频传输绞型双芯电源线(AVRS或RVS)产品说明：通常用于公共广播系统/背景音乐系统布线，消防系统布线。
金银线(也叫：音箱线)产品说明：用于功放机输出至音箱的接线。
铜芯聚氯乙烯绝缘安装用电缆产品说明：用于弱电供电电源线，一般适合做供电电流较大的主干电源供电。
铜芯聚氯乙烯绝缘聚氯乙烯护套线产品说明：通常用于弱电系统中供电电源线。
===========================铜芯聚氯乙烯绝缘屏蔽聚氯乙产品说明：带屏蔽形，通常用于弱电信号控制及信号传输，可防止干扰。
有多芯可供选择，例如：RVVP2*线径，RVVP3*线径，RVVP5*线径......======================网线、网络线产品说明：计算机网络线，有5类，6类之分，有屏蔽与不屏蔽之分。
常用弱电信号线缆传输距离
6
最大传输距离为1219米。最大传输速率为10Mbps，在100Kb/S的
S485 传输速率下，才可以达到最大的通信距离。采用阻抗匹配、低衰
减的专用电缆可以达到1800米
7
USB
5m
距离
最多可安装4个中继器，传输距离500m
1、网线延长器：5类100m，六类120m； 2、 光纤延长器：传的更远
只能点对点通讯，最大传输速率最大为20kB/s 。
超过1200米，可加中继器（最多8只），这样传 输距离接近10Km。 可用网线延长器
常用信号线缆传输距离
五类线
100m
1
网线
六类线
100m
六类无氧铜
120m
2
光纤
多模
10/100Mbps 1000Mbps
2000m 550m
单模
5000m，光模块可达150200Km
通常
3
HDMI
质量一般的线材
＜30m ＜15m
4
DVIDVI-I来自约5m 7-15m5VGA
20-40m
RS232
最大传输距离标准值为15m
工程施工线缆型号
在工程施工中，选择合适的线缆型号对于保证工程质量、提高施工效率以及降低后期维护成本具有重要意义。
本文将详细介绍工程施工中常用的线缆型号及其特点，帮助大家更好地了解和选择合适的线缆。
一、电线电缆的分类电线电缆分为两大类：强电线缆和弱电线缆。
强电线缆主要用于传输高电压电力，如动力电缆、裸线、绝缘线等；弱电线缆主要用于传输低电压信号，如通信电缆、电视电缆、监控电缆等。
二、工程施工中常用的线缆型号及特点1. 强电线缆（1）铜芯聚氯乙烯绝缘电力电缆（BV系列）BV系列电线是工程施工中常用的一种强电线缆，具有优良的电气性能和机械性能。
铜芯聚氯乙烯绝缘电力电缆适用于交流电压500V以下的各种电器、电工、照明和动力线路。
BV系列电线具有较高的抗拉强度、抗老化性能和良好的耐热性能，适用于各种环境。
（2）铜芯聚乙烯绝缘电力电缆（YJV系列）YJV系列电线是铜芯聚乙烯绝缘电力电缆，具有优良的电气性能和抗老化性能。
YJV系列电线适用于交流电压35kV及以下的输配电线路，具有较高的抗拉强度、抗老化性能和良好的耐热性能，适用于各种环境。
2. 弱电线缆（1）综合布线电缆（如BASE系列）综合布线电缆是用于建筑物内或建筑之间的传输通道，连接话音设备、数据设备、交换设备及各种控制设备与管理系统。
综合布线电缆包括非屏蔽双绞线（UTP）、屏蔽双绞线（STP）和光纤等。
综合布线电缆具有较高的抗干扰性能、传输速率和传输距离。
（2）监控电缆（如RV系列）监控电缆是用于视频监控系统的传输线路，具有优良的抗干扰性能和信号传输稳定性。
监控电缆通常包括同轴电缆和双绞线两种类型，适用于各种监控设备之间的连接。
三、工程施工中线缆选型的注意事项1. 符合工程需求：根据工程的实际需求，选择合适的线缆型号和规格。
如功率大小、电压等级、传输距离等。
2. 质量优先：选择正规厂家生产的有合格证明的线缆，确保线缆的质量和安全。
3. 施工方便：选择易于施工和维护的线缆，如具有一定的柔韧性和抗拉强度。
智能化弱电系统中线缆的选型
系统用线基本要求：
电源线缆：芯数、线径、电压（次要）、防水/阻燃等特殊性能； 信号/控制线缆：类型、线径、屏蔽、防水/阻燃等特殊性能； 视频同轴线缆：SYV（低频-模拟）、SYWV（高频-模拟高清） 数据线缆：类型、屏蔽、防水/阻燃等特殊性能； 光缆：室外/室内、单模/多模、距离、结构、防水/阻燃等特殊性能； 综合线缆：辩证看待必要性。
网络
电缆电视和卫星电视接 收系统
SYWV、光缆、馈线等
同轴屏蔽层128编以上， 宜采用单根芯线；
应用电视的一种
信息设施系统ITSI（一） 多媒体会议系统
VGA、BVV、YXB 、HDMI、 各子系统常用线缆 DVI、DP、VGA、HTP等
灯光系统、音响扩音 系统、麦克拾音系统、 矩阵切换、中控系统、 显示系统、远程会议 系统
1
弱电系统中线缆的选型
系统名称
子系统名称 入侵报警
常用线缆 RVV、RVVP、RVSV、 RVSVP、RS485
网络数据缆、光缆等
规格
备注
2-8芯信号、3/2芯电源 分线制、总线制
按综合布线标准
大型系统联网用线
公共安全系统PSS(一)
视频监控
同轴屏蔽层128编以上，
SYV、SYWV、网络数据缆 宜采用单根芯线；双绞 模拟视频用线、数字系
2芯音频线 宜采用2芯平衡线
主要介质为网络 音箱线 设备用线
5
弱电系统中线缆的选型
系统名称
子系统名称
常用线缆
规格
备注
三表远传系统
双绞线、同轴电缆、光 导纤维等
光纤需配置转换器
系统总线主要分为CAN总 线、C-Mbus总线、非标 总线、电话线、电力载
常用弱电线缆规格
弱电常用线缆Pt I πau∣at Ion Pt J⅛⅛PVC Ja C k O t75欧姆SYV系列实芯聚乙烯绝缘产品说明：通常用于电视监控系统的视频传输，适合视频图像传输。
---------- &σ<kb ∖c tinned copper braid AhitId«d—PVC JaCket PVC ½A<⅛>pper COnduCtOr 铜芯辱体视频线（物理发泡）75欧姆SYWV系列物理发泡聚乙产品说明：通常用于卫星电视传输以及有线电视传输等，适合射频传输。
IItWMd OoPPAr brAid ⅝hiφl<^⅛f¾^⅛ 织PVC JaCkflt PVC ⅞tβ----------------- PE InSUIfttiM PEiftftTirmed CoPPir Condtlct&r 讀诵恆芯导像hr i dCc t⅛⅛r t□f⅛iι>Dtαr ifl*c ⅛f4RG-58--96#-镀锡铜编织-50欧产品说明：通常用于弱电视频图像传输或HFC网络等。
COPPer COndUCtor 铜芯导体——SR-PVC JnSUlatiOn SR PVU ⅛⅛⅛--------- PVC JaCket PV 被覆i!,τπ?. OIRUODian F tosj 中圖胃易巾W P,l护套线AVVR或RVV护套线产品说明：通常用于弱电电源供电等。
护套线AVVR或RVV圆形双绞护套线产品说明：通常用于弱电电源供电等。
WW b OIRUoDian÷ CCIui中国弱电之家网7,∏∏j;, DlRUODiaπ. CoiL 中国勺扁型无护套软电线或电缆AVRB产品说明：通常用于背景音乐和公共广播，也可做弱电供电电源线WWw. OlRuoDian. Conl 中Hl弱电之r家网红黄双绞绞型双芯电源线（AVRS或RVS）产品说明：通常用于公共广播系统/背景音乐系统布线，消防系统布线-See-through PVC JaCket 透明PVC被覆金银线金银线（产品说明：用于功放机输岀至音箱的接线。
安防弱电常用线缆型号辨识
安防常用弱电线缆型号RVV聚氯乙烯绝缘聚氯乙烯护套软电缆字母R代表软线字母V代表绝缘体聚氯乙烯RVS全称铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线字母S代表双绞线字母R代表软线字母V代表聚氯乙烯（绝缘体）KVV聚氯乙烯绝缘聚氯乙烯护套铜芯控制电缆字母V代表绝缘体聚氯乙烯字母K代表控制用RVVP聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆字母R代表软线字母V代表绝缘体聚氯乙烯字母P代表屏蔽这些线不宜用做长距离高速传输的通信、信号线！----------------------延伸阅读------------------选择工业通信电缆，首先满足阻抗（Z0=120Ω）匹配，然后根据具体的通信速率、传输距离、布线环境、敷设方式配置不同的型号规格。
很多人用RVVPS、RVVP、RVSP、KVVP等聚氯乙烯绝缘介质的电缆传输数字信号，这是错误的！按照字母解释：RVV——铜芯导体聚氯乙烯绝缘及护套软电缆无屏蔽。
RVVPS——铜芯导体聚氯乙烯绝缘及护套铜丝编织总屏蔽软电缆。
RVSP——铜芯导体聚氯乙烯绝缘绞型铜丝编织屏蔽电线无护套。
KVVP——铜芯导体聚氯乙烯绝缘及护套铜丝编织总屏蔽控制电缆。
总所周知：虽然价格低廉，但聚氯乙烯PVC却系高衰减材料。
加上电缆这类电缆本身仅考虑了电阻、耐压、载流量等一次参数，所以，若按照传输线方程来考虑，这些是不能满足通信要求的。
低速、短距离或许可以，但高速、长线、多节点总线通信时，则很难胜任，此时应采用阻抗匹配的现场总线电缆。
现场总线电缆是按照传输线方程来设计的，具有特性阻抗、衰减值等二次参数要求的传输元件。
通用型现场总线系列电缆特性阻抗为120Ω的双绞屏蔽电缆广泛用于RS485/422、CANBUS等总线，该系列电缆规格很多，请提供电缆的敷设环境、通信速率、最大无中继传输距离等参数，我们将依照具体情况推荐最适当的产品。
一般推荐如下：非铠装双绞屏蔽型电缆STP-120Ω（for RS485&CAN）one pair20AWG，电缆外径7.7mm左右，蓝色护套。
常用弱电线缆介绍资料
常用弱电线缆介绍资料弱电线缆是指用于数据传输、通信、监控、控制等低电压、小电流的电气设备中的电缆。
它具有低电压、低电流、低功率的特点，适用于电信、广播电视、计算机网络、安防监控、家庭自动化等领域。
下面将介绍几种常用的弱电线缆。
1. 同轴电缆（Coaxial Cable）同轴电缆是由内导体、绝缘层、外导体和外护套组成的电缆，内外导体之间通过绝缘层隔离。
它广泛应用于有线电视、有源闭路电视监控系统、数据传输等领域。
同轴电缆具有较低的阻抗损耗和抗干扰能力强的特点。
2. 双绞线（Twisted Pair）3. 光纤电缆（Optical Fiber Cable）光纤电缆是一种通过光信号传输数据的电缆。
它由内芯、包覆层和护套组成，内芯是用于传输光信号的部分。
光纤电缆具有传输速率快、抗干扰能力强、安全性高等优点，广泛应用于计算机网络、通讯系统、广播电视等领域。
4. 控制电缆（Control Cable）控制电缆用于电力系统、自动化设备、工控系统等传输控制信号和电能的场合。
它由多根铜芯线、绝缘层、护套等主要部分构成，能够传输高频率的信号和较大功率。
控制电缆种类繁多，如KVV、KVVP、KYJVP等，具体使用根据需求选择。
5. 网线（Ethernet Cable）网线是用于计算机网络的一种弱电线缆，主要用于传输以太网信号。
根据不同传输速率和应用需求，网线分为Cat5、Cat6、Cat7等不同规格。
网线结构与双绞线类似，但在传输速率和信号质量上更加稳定和可靠。
以上是几种常用的弱电线缆，每种线缆都有其特定的应用场景和优势。
在选择弱电线缆时，应根据具体需求和环境条件进行选择，以保证数据和信号的传输质量。
弱电系统常用线缆
电源线：是传输电流的电线，由外护套、内护套、铜丝组成。
1.RVV全称铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆。
RVV线，外观圆型，芯数比拟多，而且2芯之间都有绞合。
R代表软线，字母V代表绝缘体聚氯乙烯〔PVC〕。
RVV电缆主要用途：应用于电器、仪表和电子设备及自动化装置等不需要屏蔽的电源线、控制线及信号传输线。
常用的RVV线材型号有：RVV2*0.5,RVV2*0.75,RVV2*1.0,如：RVV2*1.5——2表示2根线芯，1.5表示一根线芯的截面积〔单位是mm2〕2.RVVP全称铜芯聚氯乙稀绝缘聚氯乙稀屏蔽软电缆。
适用于通信、音频、播送、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统等需防干扰线路连接、高效平安的传输数据电缆。
字母R代表软线，字母V代表绝缘体聚氯乙烯〔PVC〕，字母P代表屏蔽。
RVVP具体可用于监控系统、门禁系统、楼宇可视对讲系统、楼宇控制系统中的控制线。
RVV与RVVP的区别：RVVP比照RVV多了一层屏蔽编织网，PVVP线在内外护套之间有一层网状的铜丝层作为屏蔽层----屏蔽层主要是为了防止外界电磁场的影响，以提高线材的抗干扰平衡度。
3・AVVR电缆全称铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆。
通常用于弱电电源供电。
RVV与AVVR的区别：AVVR与RVV是同一款线材。
0.5平方以上的型号归为RVV〔含0.5平方〕0.5平方以下的型号归为AVVR。
4・BV全称铜芯聚氯乙烯绝缘电线，BV线又简称塑铜线，其中B代表是类别，属于布电线，V 代表绝缘为聚氯乙烯，一般适用于交流电压450/750V及以下电器仪表设备及动力照明固定布线等电力的供给。
BV线又分为：ZR-BV和NH-BV1)ZR-BV:铜芯聚氯乙烯绝缘阻燃电线：绝缘料加有阻燃剂，离开明火不自燃。
阻燃BV线又分为A、B、C、D四个等级，其中A类最好，以此类推，最常用的为ZB-BV。
2)NH-BV:铜芯聚氯乙烯绝缘耐火电线：正常着火情况下还可以正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电常用线缆
弱电常用线缆
75欧姆SYV系列实芯聚乙烯绝缘
产品说明：通常用于电视监控系统的视频传输，适合视频图像传输。
============================
75欧姆SYWV系列物理发泡聚乙
产品说明：通常用于卫星电视传输以及有线电视传输等，适合射频传输。
===============================
RG-58--96#-镀锡铜编织-50欧
产品说明：通常用于弱电视频图像传输或HFC网络等。
===========================
AVVR或RVV护套线
产品说明：通常用于弱电电源供电等。
====================
AVVR或RVV圆形双绞护套线
产品说明：通常用于弱电电源供电等。
=========================
扁型无护套软电线或电缆AVRB
产品说明：通常用于背景音乐和公共广播，也可做弱电供电电源线。
============================
绞型双芯电源线(AVRS或RVS)
产品说明：通常用于公共广播系统/背景音乐系统布线，消防系统布线。
============================
金银线(也叫：音箱线)
产品说明：用于功放机输出至音箱的接线。
====================
铜芯聚氯乙烯绝缘安装用电缆
产品说明：用于弱电供电电源线，一般适合做供电电流较大的主干电源供电。
=======================
铜芯聚氯乙烯绝缘聚氯乙烯护套线
产品说明：通常用于弱电系统中供电电源线。
===========================
铜芯聚氯乙烯绝缘屏蔽聚氯乙
产品说明：带屏蔽形，通常用于弱电信号控制及信号传输，可防止干扰。
有多芯可供选择，例如：RVVP 2*线径，RVVP3*线径，RVVP5*线径......
======================
网线、网络线
产品说明：计算机网络线，有5类，6类之分，有屏蔽与不屏蔽之分。
===================
4X1/0.5电话线
产品说明：适用于室内外电话安装用线=============================
2X1/0.5电话线
产品说明：适用于室内外电话安装用线========================
AV线（也叫：音视频线）
产品说明：用于音响设备，家用影视设备音频和视频信号连接。
=============================
咪线（也叫：话筒线）
产品说明：连接话筒与功放机。
大对数通信电缆
产品说明：通常用于室外通讯主接线箱，一般对数数百户。
==================
小对数通信电缆
产品说明：通常用于室外通讯分接线箱/或建筑物内楼层分线箱，一般支持数十户。
========================
电梯电缆
产品说明：用于随电梯行走的电视监控专用线材，内含视频线、电源线、钢丝补充一下,
