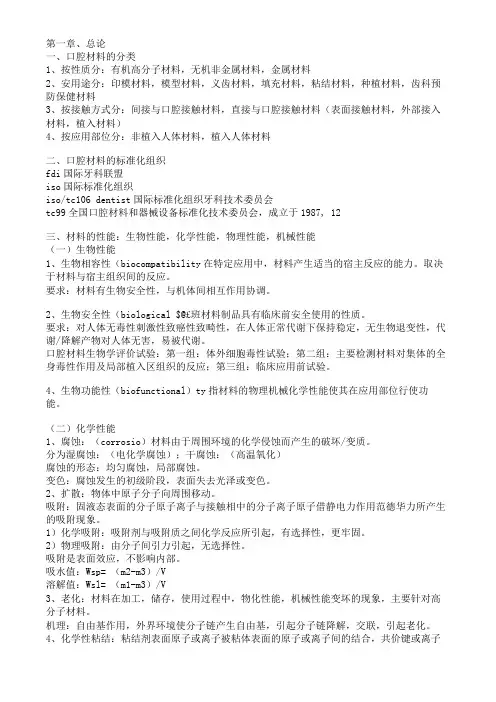

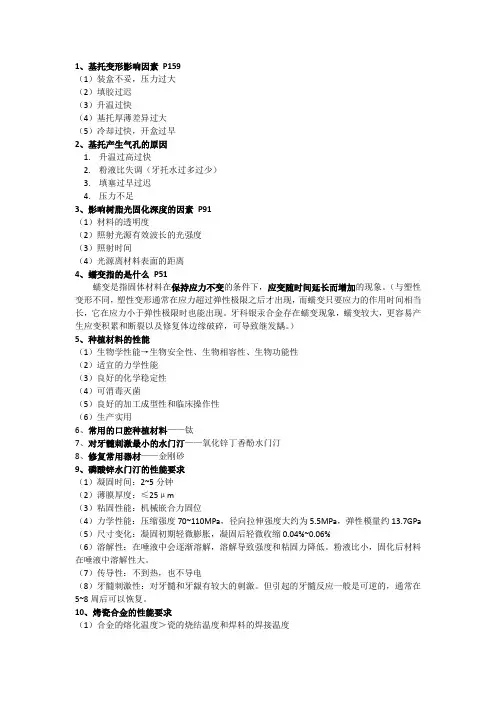

口腔材料学考试重点内容

1.聚合物的产生：聚合物的产生方法有本体聚合、溶液聚合、悬浮聚合、乳液聚合等。

2.润湿性：液体在固体表面扩散的趋势称为液体对固体的~。可由液体在固体表面的接触角的大小来表示。接触角越小，润湿性越好。润湿是粘结的必要条件。

3.彩色三个特性，由色调、彩度和明度三个特性构成

4.弹性变形和塑性变形

弹性变形：物体在外力作用下产生的变形。外力去除后变形的物体可完全恢复其形状。这种变形称为~。

塑性性变：如果外力取出后变形外力去除后变形的物体发生永久性变形不能完全恢复其原始形状，则称~。

5.弹性模量：是度量材料刚性的量，也称杨氏模量，指在弹性状态下应力与应变的比值。弹性模量越大，刚性越大。

6.疲劳：是指材料在交变应力作用下发生失效或断裂的现象。此时的断裂称为~断裂

7.延性：是指材料在受到拉力而产生破坏之前的塑性变化能力，可通过测量材料断裂后延伸率以及拉伸试样面积的减小来测定材料的延性。

8.展性：材料在压应力下承受一定的永久变形而不断裂的性质称为~。

9.硬度：是固体材料局部抵抗硬物压入其表面的能力，是衡量材料软硬程度的指标。

10.硬度测量的方法有三种：表面划痕发、表面压入法、回跳法。

11.蠕变：是指固体材料在保持应力不变的条件下，应变随时间延长而增加的现象。

12.老化：高分子材料在加工、贮存和使用过程中犹豫内外因素的综合作用，其物理、化学性质和力学性能逐渐变坏的现象，称为~。

13.扩散：物体中原子和分子向周围移动的现象，称为扩散。

14.吸附：固体或液体表面的离子、原子或分子与接触相中的离子、原子或分子之间，借助于静电力或分子见范德瓦耳斯力所产生的吸着现象。

15.银汞合金：是一种特殊的合金。它是由银合金粉与汞在室温下混合后形成的坚硬合金。这一形成合金的过程称作汞齐化。银汞合金的优良性能，是一种使用悠久的牙齿充填修复材料。

16.汞的污染与保护：临床在应用银汞合金时应注意防护，可采取以下措施

1）银汞合金的手工调和研磨应当在密闭且有通风的调和箱内进行

2）操作过程中皮肤不要接触汞及其调和物

3）汞应保存在不易破损的密闭容器中，且远离热源

4）磨除旧银汞充填物时，应使用大量喷水，术者宜戴口罩或面具，以免吸入汞尘

5）从口腔内清除的银汞合金碎屑不应排入下水道，而应集中收集于装有水的容器中防止汞对环境的污染。

6）胶囊使用后应立即盖紧，并收集于密闭容器中

7）诊室要保持通风良好，工作台面应无渗漏，并有突起的边缘，以防汞滴溢流，有利于收集、清除溅落的汞滴

8）诊室地面最好用易于清洁的无缝材料铺盖，并延续至墙上10cm以上

9）如果汞洒落地面，应在洒落处洒上硫磺粉，然后再清除处理

10）不可对银汞合金加热

17.玻璃离子水门汀的应用：适用范围玻璃离子水门汀主要用于牙缺损的充填修复、固定修复体及正畸附件的粘固、窝洞的垫底及衬层，还可用于封闭窝沟点隙应用注意事项通常作充填修复材料时的粉液比为3:1（质量比），作为粘固时粉液比为1.25—1.5：1（质量比）将粉、液置于清洁，干燥的玻璃板上，用塑料拌刀进行调和，金属调拌刀会导致调和物颜色变灰。一旦量取好，粉液应当尽快调和，以免液剂中水分挥发。通常在45秒内

完成调和，调和后应当立即使用，如果发现调和物表皮变硬，则应弃之。传统的玻璃离子水门汀充填后表面需要涂防护漆或凡士林。若需进一步的边缘修整和抛光，最好在24小时后进行。

18.树脂基修复材料的组成（一）树脂基质，常用的有：双酚A—二甲基丙烯酸缩水甘油酯（Bis-CMA）、二甲基丙烯酸二异氰酸酯（UDMA）

作用：将各组分黏附结合在一起，赋予其可塑性、固化特性和强度，加入稀释剂其作用降低树脂基质黏度，以利于大量无机填料混入，还可以增加树脂黏度，增加材料机械强度（二）增强材料：在树脂基质中添加高强度的增强材料可以显著①提高材料的力学性能②改善耐磨耗性能③减少体积收缩④降低热膨胀系数。常用的增强材料有颗粒状填料和长纤维。前者主要用于复合树脂，后者主要用于冠桥树脂。

（三）固化引发体系1氧化还原引发体系2光固化引发体系3热引发体系

（四）其他成分1阻聚剂2颜料

19.复合树脂分类：（一）按无机填料的大小分类：超微填料复合树脂、混合填料复合树脂、纳米填料复合树脂（二）按操作性能分类：流动性复合树脂、可压实复合树脂（三）按应用部位分类：前牙复合树脂、后牙复合树脂、通用型复合树脂、冠核复合树脂、临时性冠桥复合树脂（根据临床修复过程）直接修复复合树脂、间接修复复合树脂（五）根据固化方式：化学固化复合树脂、光固化复合树脂、双重固化复合树脂

20.聚合收缩：复合树脂在固化过程中由可流动的糊剂凝固成密度更大的固体，体积发生了收缩，称~。

21.边缘密合性：是指牙齿修复体与牙齿结合界面的密封性能，又称为边缘适合性。

22.粘接的基本原理粘接力形成的机制：（一）粘结力的形成①化学键力②分子间作用力③静电吸引力④机械作用力（二）粘结过程的界面物理化学（三）粘结力形成的必要条件23.印模材料—性能要求：①良好的生物安全性②凝固前具有适当的稠度③具有一定的亲水性④适当的工作时间和凝固时间⑤凝固后具有适度的柔软性⑥凝固后具有良好的弹性⑦凝固后具有足够的压缩强度和撕裂强度⑧良好的细节再现性和尺寸稳定性⑨与模型材料配伍性好⑩可消毒

24.良好的模型材料应具备以下性能：①良好的流动性、可塑性②适当的凝固时间③良好的复制再现性④尺寸稳定性好⑤抗压强度大，表面硬度高，耐磨性高⑥与印模材料兼容⑦操作简便，取材方便，价格低廉

25.影响石膏凝固速度的因素包括：（1）石膏粉的质量：石膏粉含生石膏多，凝固速度快（2）水/粉比：水量过多，凝固时间延长，抗压强度和表面硬度明显下降。水量过少，凝固时间缩短，流动性下降，膨胀率增大，气泡增多，脆性增大且表面粗糙，硬度下降。（3）调拌时间和速度：调拌时间越长，速度越快，形成的结晶中心越多，凝固速度越快，但膨胀率越大，强度越低。（4）添加剂：添加缓凝剂可延长凝固时间；添加促凝剂能够缩短凝固时间。（5）水温：0℃～30℃凝固速度随水温升高而加快；30～50℃凝固速度随水温升高无明显变化；50℃～80℃凝固速度随水温升高而变慢；80℃以上不再凝固。

26.石膏的凝固膨胀：石膏在凝固过程中存在明显的体积膨胀，这是水化反应时所产生的二水化硫酸钙针状晶体生长时互相推挤以及石膏结晶时释放的热使部分水分蒸发所致的体积增大的结果。凝固膨胀和水/粉比有关。在一定的范围内降低水/粉比或增加调和能够增加体积膨胀。

27.蜡型材料以下3种方法可以减小蜡型的变形：（1）直接铸造技术使用的蜡应在使用前于50℃以下均匀加热15分钟（2）蜡型应该尽快包埋，包埋能够限制因回复力和线条应力引起的蜡的变形（3）如果不能即刻包埋，蜡型应低温保存。低温保存的蜡型在使用前应在室温下解冻再包埋。
