扭力扳手扭矩对照表

扭力扳手扭矩对照表扭力扳手是一种常用的工具，用于紧固螺栓和螺母时控制扭矩的大小。

它可以帮助确保紧固件的力度达到规定标准，以避免过紧或者过松造成的问题。

在使用扭力扳手之前，正确的了解扭力与所需扭矩的对应关系是非常重要的。

因此，一个扭力扳手扭矩对照表是必不可少的工具。

以下是一份扭力扳手扭矩对照表，包含了常见的螺栓和螺母尺寸及其对应的扭矩数值：1. M6：8 Nm2. M8：20 Nm3. M10：35 Nm4. M12：60 Nm5. M14：85 Nm6. M16：130 Nm7. M18：170 Nm8. M20：210 Nm9. M22：260 Nm10. M24：310 Nm请注意，上述数值仅供参考，并且可能因不同的螺栓和螺母类型而略有不同。

在使用扭力扳手进行紧固时，一定要参考厂商提供的具体材料规格和要求，并遵循其建议的扭矩数值范围。

扭力扳手扭矩对照表的使用方法如下：1. 确认需要使用的螺栓或螺母的尺寸。

2. 在对照表中找到相应尺寸的行，查找对应的扭矩数值。

3. 设置扭力扳手的扭矩值为对应的数值。

4. 使用扭力扳手进行紧固，直到扳手发出点击声为止，表示已经达到预设的扭矩。

使用扭力扳手进行紧固时要注意以下几点：1. 扭力扳手应保持垂直于紧固件的方向，避免侧向施力。

2. 所使用的扭力扳手应具备准确的扭矩调节装置，以确保扭矩的准确施加。

3. 在紧固之前，应确保螺栓和螺母的表面清洁，并涂抹适量的润滑剂，以确保扭矩的传递准确无误。

4. 紧固件使用过程中，要确保扭力扳手的扭矩值和对照表上的数值一致。

5. 紧固完成后，要及时将扭力扳手的扭矩值调零，以免对下次使用造成影响。

总结：扭力扳手扭矩对照表是使用扭力扳手时不可或缺的工具。

合理使用扭力扳手可以确保螺栓和螺母的紧固力度符合标准，有效预防了由于紧固不当所引起的问题。

在使用前，根据具体材料规格和要求，参考厂商提供的扭矩对照表，并正确调整扭力扳手的扭矩数值。

通过正确的使用扭力扳手和扭力扳手扭矩对照表，可以提高工作效率，降低错误的发生率，并保障工作的安全和质量。

螺丝尺寸及扳手对照表

螺丝尺寸及扳手对照表一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p （螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42 全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。

脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MMM4←→7MMM5←→8MMM6←→10MMM8←→13MM(14MM)M10←→16MM(17MM)M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MMM18←→27MMM20←→30MMM22←→34MM括号中的尺寸为GB旧标准尺寸。

扳手螺栓对应表

螺丝尺寸对应内六角扳手的四个方面为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是我在工作时累计的经验可以供大家参考：一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。

脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

螺栓与扳手对应表

外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格----对应螺纹规格7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M427--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42.全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法；对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距扳手按照用途，款式等分类呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。

钩形扳手：又称月牙形扳手，用於拧转厚度受限制的扁螺母等。

套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用於拧转地位十分狭小或凹陷很深处的螺栓或螺母。

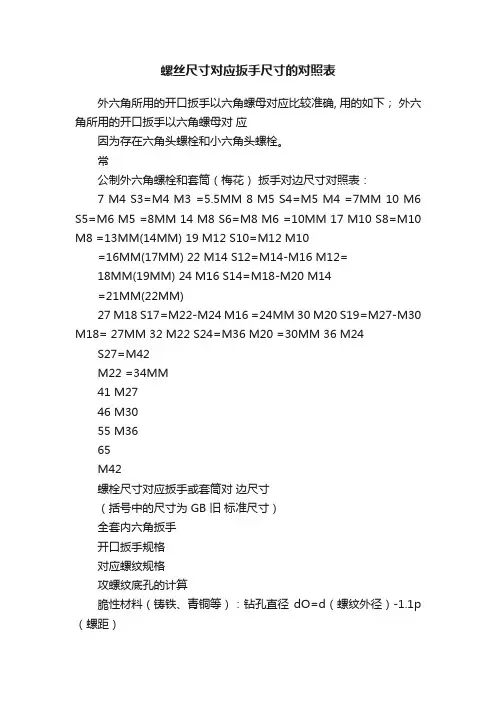

螺丝尺寸对应扳手尺寸的对照表

螺丝尺寸对应扳手尺寸的对照表
外六角所用的开口扳手以六角螺母对应比较准确, 用的如下；外六角所用的开口扳手以六角螺母对应
因为存在六角头螺栓和小六角头螺栓。

常
公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：
7 M4 S3=M4 M3 =5.5MM 8 M5 S4=M5 M4 =7MM 10 M6 S5=M6 M5 =8MM 14 M8 S6=M8 M6 =10MM 17 M10 S8=M10 M8 =13MM(14MM) 19 M12 S10=M12 M10
=16MM(17MM) 22 M14 S12=M14-M16 M12=
18MM(19MM) 24 M16 S14=M18-M20 M14
=21MM(22MM)
27 M18 S17=M22-M24 M16 =24MM 30 M20 S19=M27-M30 M18= 27MM 32 M22 S24=M36 M20 =30MM 36 M24 S27=M42
M22 =34MM
41 M27
46 M30
55 M36
65
M42
螺栓尺寸对应扳手或套筒对边尺寸
（括号中的尺寸为 GB 旧标准尺寸）
全套内六角扳手
开口扳手规格
对应螺纹规格
攻螺纹底孔的计算
脆性材料（铸铁、青铜等）：钻孔直径dO=d（螺纹外径）-1.1p （螺距）
塑性材料（钢、紫铜等）：钻孔直径d0=d（螺纹外径）-p （螺距）。

扳手螺栓对应表

螺丝尺寸对应内六角扳手的四个方面为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是我在工作时累计的经验可以供大家参考：一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。

脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

扳手和螺母对照表(参考资料)

一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？2.5#←→M33 #←→M44 #←→M55 #←→M66 #←→M88 #←→M1010#←→M1212#←→M14,M1614#←→M18,M2017#←→M22,M2419#←→M27,M3022#←→M3024#←→M3627#←→M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。

脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D 减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M 3←→5.5mmM 4←→7 mmM 5←→8 mmM 6←→10 mmM 8←→13 mm (14 mm)M10←→16 mm (17 mm)M12←→18 mm (19 mm)M14←→21 mm (22 mm)M16←→24 mmM18←→27 mmM20←→30 mmM22←→32 mmM24←→36 mmM27←→41 mmM30←→46 mmM36←→55 mmM42←→65 mm括号中的尺寸为GB旧标准尺寸。

螺栓与扳手尺寸对照表

扳手尺寸和公差根据: JB/GQ112-89本表格适用于经机械加工而成的六角形，四方形和扁丝的尺寸及偏差．mmS d1 d2 e1e2基本尺寸轴孔轴轴轴 min 孔 min 轴min孔 min极限偏差极限偏差基本尺寸极限偏差基本尺寸极限偏差1.5 0 -0.100 +0.080 +0.020 ------ 1.73 2.0 -- - 2.30 2.5 -- - 2.87 3.0 4 0-0.120 4.0 0-0.120 4.2 -3.443.2 0 -0.120 +0.105+0.030 ---(3.41) -4.05 5.1 5.6 4.32 4.58 5.0 6 6.5 0 -0.150 7.0 5.45 5.72 5.57 0 -0.150 7.0 7.7 6.01 - 6.08 7.6 8.4 - 6.86 7.0 0 -0.150 +0.130 +0.040 108.6 9.9 7.66 -8.0 9.6 11.3 8.79 9.15 10.0 12 0 -0.180 12.6 0 -0.180 14.1 11.05 11.43 12 0 -0.180 +0.160 +0.050 14 15.6 17.0 - 13.72 13 15 - - 14.38 - 14 16 17.5 19.8 - 16.00外六角螺栓头部对边尺寸及配合使用的国标扳手规格尺寸表点击数：907 发布时间：2009年11月20日来源：中华工具网公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM8 13MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MM括号中的尺寸为GB旧标准尺寸。

公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17注：资料可能无法思考和涵盖全面，最好仔细浏览后下载使用，感谢您的关注！。

螺栓与扳手配套知识

螺栓与扳手配套知识
扳手或套筒上打的钢印数字是对边尺寸，也就是机械设计手册上查到的螺纹连接紧固件规格的S值，往往有的人不知道的，还以为就是螺纹直径，结果出现扳手与螺钉/螺栓/螺母却不相配的情况。

一、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：
二、公制内六角螺栓与内六角扳手尺寸对照表：
螺丝尺寸对应内六角扳手的四个面，为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是一些经验可以供大家参考：攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）；塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）
三、六角头螺栓和小六角头螺栓
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；
对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42
全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

四、攻丝前螺纹底孔直径的计算方法
对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。

脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距。
