螺栓除锈-防锈方案 - 360文档中心

工程螺栓防锈措施方案

工程螺栓防锈措施方案一、材料选择在选用工程螺栓的材料时，应该选择耐蚀性好的材料，包括不锈钢、镀锌钢、镀铝钢等，这些材料在潮湿的环境下也不容易发生锈蚀，能够提高螺栓的使用寿命。

二、表面处理1、除锈处理在制造工程螺栓的过程中，需要对原材料进行除锈处理，保持材料表面的洁净。

可以采用化学除锈、机械除锈等方法，确保材料表面不带有锈迹。

2、抛丸处理对螺栓材料表面进行抛丸处理，通过高速喷射铸钢丸等坚硬磨料，将螺栓表面的锈层、氧化膜等杂质清除，增加表面粗糙度，有利于后续的镀层涂装或涂层附着力。

3、酸洗处理经过抛丸处理后的螺栓表面可进行酸洗处理，通过酸洗除去表面的氧化皮和锈层，增加金属表面的活性，有利于后续的涂层附着。

三、涂层保护1、防锈油涂刷在制造工程螺栓时，可以在表面涂刷一层防锈油，起到一定的防锈效果。

但是这种方法的防锈效果有限，适用于一些临时性的保护。

2、热镀锌热镀锌是将螺栓浸入高温的镀锌槽中，使得螺栓表面覆盖一层锌层，以达到耐腐蚀和防锈的效果。

热镀锌的耐腐蚀性高，适用于室内外不同环境下的使用。

3、电镀处理通过电镀将螺栓表面覆盖一层金属镀层，起到防锈效果。

电镀层的厚度和质量要求较高，可以选择镀铬、镀锌等不同的材料进行处理。

4、喷涂涂层喷涂涂层是将特定的防锈涂料喷涂在螺栓表面，形成一层阻隔层，阻止空气和水分的侵蚀。

喷涂涂层可以根据不同环境和要求选择不同类型的涂料，如环氧树脂、聚氨酯漆等。

4、氧化处理适用于铝合金螺栓，可以进行阳极氧化处理，在螺栓表面形成一层氧化膜，增加螺栓表面的硬度和耐蚀性。

综合以上措施，可以采取多种防锈措施相结合的方法，如在螺栓材料选择上选择不易生锈的材料，结合抛丸处理、酸洗处理等表面处理手段，再选用热镀锌、电镀处理、喷涂涂层等多种涂层保护方式，来加强工程螺栓的防锈效果。

在实际工程中，根据具体的使用环境和要求选择合适的防锈措施，使得工程螺栓能够更好地抵御腐蚀和锈蚀，延长使用寿命，确保工程的安全和稳定。

钢结构手工除锈油漆作业指导书(普速)

钢结构手工除锈油漆作业指导书（普速）1.作业条件1.1 天窗点内1.1.1 限界内的桥梁钢结构除锈、涂漆。

1.2 天窗点外1.2.1 工作量调查、拧紧螺栓及限界外桥梁钢结构除锈、涂漆。

1.3 其他限制条件 1.3.1 严禁在雨雪凝露或相对湿度大于80%及风沙天气进行。

1.3.2 环氧富锌、无机富锌、环氧沥青、聚氨酯漆不容许在10 度以下施工，其他漆类不容许在5 度以下施工。

1.4 作业时间：依据工作量确定。

2.人员要求 2.1 岗位要求作业负责人由不低于工班长或指派胜任的桥隧工担当，作业人员经段级培训合格的桥路工或劳务工。

2.2 人员配置作业负责人1 名，作业人员数量依据方案确定，防护员2～4 人。

3.作业机具铲锈刀、除锈锤、钢丝刷、清扫刷、钢丝刷、油漆刷、钢丝筛子（120 目－200 目）、0 号纱布、棉纱头、油漆、松香水、移动停车信号牌（灯）、扳手、信号旗（灯）、通讯设备（对讲机）。

4.协作要求车务5.安全风险构成5.1 违章施工作业风险5.1.1 无方案或超范围作业，造成行车事故。

5.1.2 机具、料具侵入限界，造成行车事故。

5.1.3 高处作业时向下抛掷料具，造成行车事故。

5.2 从业人员损害风险5.2.1 需上道或穿越线路时，未按规定设置防护，致使作业人员下道不准时，造成机车车辆损害。

5.2.2 横越线路未执行“一站、二看、三通过”的规定，上道前未严格执行“手比、眼看、口呼”制度，造成机车车辆损害。

5.2.3 作业人员未按规定穿戴劳动爱护用品，特殊是高空作业时，未按规定穿戴安全帽、安全带，造成人身损害。

5.2.4 违章坐卧钢轨、枕木头、道床，违章钻车、爬车，造成人身损害。

5.2.5 列车通过时，避让距离不够，列车坠物伤人。

5.2.6 电气化铁路区段作业人员未严格执行《电气化铁路有关人员电气安全规章》造成作业人员触电人身损害；5.2.7 高处作业时向下抛掷料具，造成行车事故及人身损害。

5.2.8 各种机具未制定有切合实际的安全操作规程，机械使用未执行专人专机，机具设备带病或超负荷运转，安全防护装置不齐全，造成人身损害；6.防护要求6.1 区间线路、站内正线作业，设置“三位一体”防护：驻站联络1 人、工地防护1 人、关门防护2 人（联络不畅依据现场状况增设中转防护）。

钢结构的除锈处理办法及防锈漆和防火涂料施工设计方案及对策

第一节钢结构的除锈处理办法及防锈漆和防火涂料施工方案1涂装施工概况本工程涂装工程，包括屋面桁架钢梁及厂房外立面抗风柱，雨棚、楼梯等钢结构防腐涂装和防火涂装。

其中防腐涂装分为构件制作厂防腐底漆和中间漆的整体涂装和构件现场防腐漆修补涂装、面漆涂装两部分。

构件的防火涂料在钢梁安装、防腐涂装后进行涂装。

1.1防腐涂装技术要点1.2防火涂料本工程防火涂料材料采用超薄型防火涂料（厚度按耐火极限确定）。

耐火极限>1.5小时。

防火涂料导热系数不应大于0.1W/m℃。

本工程所用防火材料需通过有关消防部门的认可。

外露部分尚应满足外观设计的要求。

防火涂料与钢结构防锈必须相容。

防火涂料的性能、涂层厚度及质量要求应符合《钢结构防火涂料》（GB14907）和《钢结构防止火涂料应用技术规》（CECS24）的要求。

钢结构防火涂料必须通过国家检测单位的检测。

2钢构件制作厂的防腐涂装本工程钢构件的防腐耐久年限要求为不小于20年。

所有钢构件除现场焊接、高强螺栓连接部位不在制作厂涂装外，其余部位均在制作厂完成表面除锈处理和防腐底漆、中间漆的涂装。

现场焊接处及高强螺栓连接部位待现场构件安装完成后在现场进行补漆处理。

钢桁架、钢梁等构件在工厂加工完成后先进行表面处理，包括焊缝打磨光顺、锐边打磨成圆角、切割边打磨等；随后进行除油、除盐份等清洁处理。

梁、柱等构件采用抛丸除锈，除锈等级不低于Sa2.5级，除锈后表面粗糙度为40-70微米。

除锈除尘后，钢结构部件在工厂按涂装工艺进行防腐涂装。

钢构件防腐涂装采用环氧富锌底漆三道，保证漆膜厚度大于50微米。

2.1构件表面处理本工程钢构件采用抛丸除锈。

抛丸除锈是利用抛射机叶轮中心吸入磨料和叶尖抛射磨料的作用，使磨料在抛射机的叶轮，由于自重经漏斗进入分料轮，同叶轮一起高速旋转的分料轮使磨料分散，并从定向套口飞出。

从定向套口飞出的磨料被叶轮再次加速后，射向物件表面，以高速的冲击和摩擦除去钢材表面的锈和氧化铁皮等污物。

除锈刷漆施工方案两篇

除锈刷漆施工方案两篇篇一：除锈刷漆方案一、除锈办法：A、手工除锈1、确定设施需做除锈处理的具体部位，对于螺栓、螺母等固定件，不作除锈要求；2、对于可敲击除锈的设施，用空压凿刀的平头敲击，去除重锈块和锈瘤；3、采用粗硬毛的钢丝刷或3号粗铁砂布对除锈表面进行打磨；可见黑色氧化层，4、对于设施的边角部位，采用钢丝刷或平锉刀等工具进行处理；5、用抹布、棉纱或压缩空气清理除锈后的设施，保持表面的清洁；6、除锈处理后，必须尽快涂刷头道底漆，一般不允许超过4小时，更不允许过夜。

B、动力除锈1、确定设施需做除锈处理的具体部位，对于螺栓、螺母等固定件，不作除锈要求；2、对于可敲击除锈的设施，用空压凿刀的平头敲击，去除重锈块和锈瘤；3、使用粗硬毛的机械钢丝刷、砂轮或纸制砂轮，对设施的表面进行对角打磨，且应使打磨的表面尽可能的粗糙。

可见黑色氧化层，4、对于设施的边角部位，采用角磨机、钢丝刷或平锉刀等工具进行处理；5、用抹布、棉纱或压缩空气清理除锈后的设施，保持表面的清洁；6、除锈处理后，必须尽快涂刷头道底漆，一般不允许超过4小时，更不允许过夜。

二、涂刷油漆办法：A、新刷油漆1、油漆施工前，对涂刷设施的周围或下部无需涂刷此涂料的部位，要施以一定的保护措施，如铺垫、包裹等，防止因涂料四溅造成的污染；2、上层漆前，必须严格按照不同油漆标准，等底层漆膜表面彻底干再刷，但不应间隔时间过长，使油漆层间的附着力下降；3、据施工要求涂刷油漆，漆膜厚度应达到要求标准；4、除钢结构支架地脚螺栓、螺母外，其他设施螺栓、螺母严禁刷漆；5、所刷漆部位与其他设施之间，以及不同颜色油漆的设施之间，应有明显、整齐界限；6、生产部监督人员对涂刷油漆质量、所刷设施现场卫生情况等进行严格巡检与验收。

B、油漆修补1、油漆施工前，清除旧油漆表面的灰尘、污渍等，保持表面的清洁；2、对于被油严重污染区域，应用洗涤剂处理，当用洗涤剂处理十分钟后，表面必须用清水冲洗，保持表面的干净；3、施工油漆前，表面必须保持干燥，特别是清洗后的油漆表面；4、对于旧油漆表面锈点，应把锈点及周围一公分处彻底清除干净，看到金属本色；5、如果旧漆面坚硬，且有光泽，应先用砂纸拉毛表面，对表面进行清理后再刷漆；6、对于旧油漆表面除锈部位，应补刷相应底漆、中间漆，最后整体设备统一涂刷面漆；7、根据施工要求涂刷油漆，漆膜厚度应达到要求标准；8、监督人员对涂刷油漆质量、所刷设施现场卫生情况等进行严格巡检与验收。

螺栓常见表面处理方式

热浸锌热镀锌螺栓也称热浸镀锌螺栓，是将螺栓浸入熔融的锌液中获得金属覆盖层的而制成的一种新型螺栓。

尤其是近年来随高压输电、交通、通讯事业迅速发展，对螺栓等金属件的防护要求越来越高，热镀锌螺栓制品的需求量也不断增加。

热镀锌层防护性能通常热镀锌螺栓的电镀锌层厚度5～15μm，而热镀锌层一般在65μm以上，甚至高达100μm。

热镀锌覆盖能力好，镀层致密，无有机物夹杂。

众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又会形成新的膜层。

当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。

显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。

热镀锌层形成过程热镀锌螺栓的热镀锌层的形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。

这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。

因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。

当螺栓从浸锌液中移出时表面形成纯锌层，为六方晶体。

其含铁量不大于0.003%。

冷镀锌概述冷镀锌也叫电镀锌，是利用电解设备将管件经过除油、酸洗、后放入成分为锌盐的溶液中，并连接电解设备的负极，在管件的对面放置锌版，连接在电解设备的正极接通电源，利用电流从正极向负极的定向移动就会在管件上沉积一层锌，冷镀管件是先加工后镀锌。

设备内部除锈施工方案

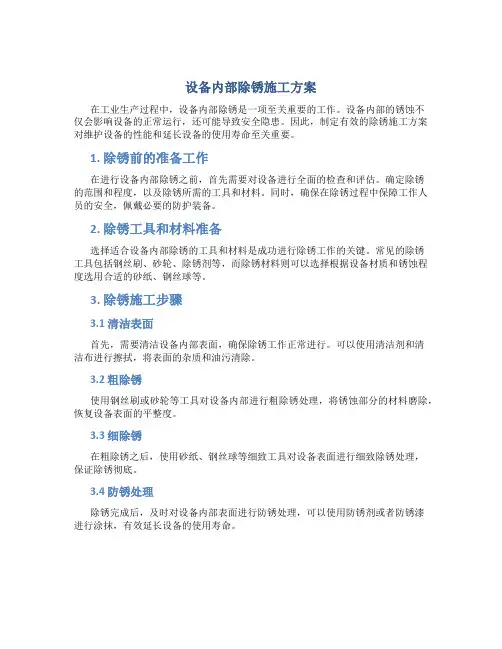

设备内部除锈施工方案在工业生产过程中，设备内部除锈是一项至关重要的工作。

设备内部的锈蚀不仅会影响设备的正常运行，还可能导致安全隐患。

因此，制定有效的除锈施工方案对维护设备的性能和延长设备的使用寿命至关重要。

1. 除锈前的准备工作在进行设备内部除锈之前，首先需要对设备进行全面的检查和评估。

确定除锈的范围和程度，以及除锈所需的工具和材料。

同时，确保在除锈过程中保障工作人员的安全，佩戴必要的防护装备。

2. 除锈工具和材料准备选择适合设备内部除锈的工具和材料是成功进行除锈工作的关键。

常见的除锈工具包括钢丝刷、砂轮、除锈剂等，而除锈材料则可以选择根据设备材质和锈蚀程度选用合适的砂纸、钢丝球等。

3. 除锈施工步骤3.1 清洁表面首先，需要清洁设备内部表面，确保除锈工作正常进行。

可以使用清洁剂和清洁布进行擦拭，将表面的杂质和油污清除。

3.2 粗除锈使用钢丝刷或砂轮等工具对设备内部进行粗除锈处理，将锈蚀部分的材料磨除，恢复设备表面的平整度。

3.3 细除锈在粗除锈之后，使用砂纸、钢丝球等细致工具对设备表面进行细致除锈处理，保证除锈彻底。

3.4 防锈处理除锈完成后，及时对设备内部表面进行防锈处理，可以使用防锈剂或者防锈漆进行涂抹，有效延长设备的使用寿命。

4. 除锈后的检查和维护除锈工作完成后，需要对设备内部进行检查和维护，确保除锈效果良好。

定期检查设备内部表面的锈蚀情况，及时进行维护和处理，防止锈蚀再次发生。

结语设备内部除锈施工是一项细致而重要的工作，需要经过科学规划和认真执行。

合理的施工方案和有效的除锈工具材料将有助于保障设备的正常运行和延长设备的使用寿命。

通过精心设计和执行除锈施工方案，可以有效提高设备的可靠性和安全性，为工业生产提供可靠保障。

钢构件的除锈和涂装施工方案

钢构件的除锈和涂装施工方案4.1 钢结构抛丸除锈为了保证摩擦面质量，并为保证钢结构的涂装质量，使漆膜牢固附着在构件表面，特制定本规程。

4.1.1 适用范围1. 本工艺规程适用于钢结构表面抛丸除锈的施工。

2. 钢结构表面抛丸除锈要在制作质量检验合格后方能进行。

4.1.2 钢结构表面抛丸除锈1. 钢结构表面抛丸前的要求1）钢结构件应经验收合格后才能进行抛丸除锈。

2）钢结构表面的毛刺、电焊药皮、焊瘤、飞溅物在抛丸前应清理干净。

2. 抛丸所用的空气压缩机应有油水分离器，确保压缩空气中不含水份和油污。

空气过滤器中的填料，应定期更换，空气缓冲罐内的积液也应定期排放。

3. 抛丸用的磨料应符合下列要求1）磨料应是比重大、韧性强、有一定粒度要求的粒状物。

2）在使用过程中应不易碎裂并散释出的粉尘最少。

3）抛丸后不应残留在构件的表面上。

4）各种磨料的表面不得有油污，含水量不得大于1%。

4. 钢结构抛丸处理后表面质量达到GB8923-88 中的Sa21/2 等级。

1）抛丸处理后的构件表面的油脂或污垢、氧化皮、铁锈和油漆涂层等污物除净，该表面呈灰白色。

2）抛丸处理后的高强螺栓摩擦面的粗糙度和抗滑移系数符合设计要求。

5. 抛丸除锈后,应用毛刷等清扫或用干净无油、水的压缩空气吹净构件表面上的锈尘和残余磨料，然后在4 小时内喷涂油漆。

6. 为保护抛丸后构件的表面质量，应根据气象、环境条件作出相应的保护措施，在施工中尽量防止人员触摸和有害物质的沾污。

7. 高强螺栓连接板接触面保证平整（不平度小于1.0mm）。

8. 经处理的摩擦面，施工前按批量做抗滑移系数试验，最小值符合设计要求；发运时按批附3 套与构件有相同材质、同批制作、同一性能等级、同一摩擦面处理办法、同一螺栓直径的三套试件，试件按JGJ82—91 规范制作，提供给安装单位进行抗滑移系数的复验，在运输过程中摩擦试件装箱保证摩擦面。

9. 抗滑移系数试验在拉力机上进行。

保证高强螺拴的紧固轴力，其摩擦面符合规范GB50205－2001 要求，测得的抗滑移系数必须符合设计要求。

螺丝除锈方法

螺丝除锈方法螺丝是我们日常生活和工作中经常使用的一种紧固件，但长时间使用后，螺丝表面容易产生锈蚀，影响其使用效果。

因此，除锈是非常重要的。

下面将介绍几种螺丝除锈的方法，希望能对大家有所帮助。

首先，常见的螺丝除锈方法之一就是机械除锈。

这种方法通常使用砂轮、砂纸、钢丝刷等工具，通过物理力量去除螺丝表面的锈蚀。

在使用过程中，需要注意保护好自己的手部，避免受伤。

另外，要选择合适的除锈工具，根据螺丝的大小和锈蚀程度选择合适的砂轮或砂纸颗粒大小，以免损坏螺丝表面。

其次，化学除锈也是一种常见的方法。

市面上有许多除锈剂，可以根据螺丝的材质和锈蚀情况选择合适的除锈剂。

使用化学除锈剂时，要注意保护好自己的皮肤和呼吸系统，避免接触到有害化学物质。

除锈剂的使用方法一般都会在产品说明书上有详细介绍，按照说明书上的方法进行操作，可以更好地去除螺丝表面的锈蚀。

另外，电解除锈也是一种比较有效的方法。

这种方法需要借助电解液和电源设备，将螺丝作为阴极，通过电解作用去除表面的锈蚀。

这种方法除锈效果好，且不会损坏螺丝表面的原有材质，但是需要一定的设备和操作经验，使用时要格外小心，避免发生安全事故。

最后，还有一种简单的螺丝除锈方法就是利用家里常见的物品，比如醋、柠檬汁、苏打粉等，这些物品都具有一定的除锈效果。

可以将螺丝浸泡在这些物品中一段时间，然后用刷子或布擦拭，可以较好地去除螺丝表面的锈蚀。

但需要注意的是，这种方法适用于轻微锈蚀的螺丝，对于严重锈蚀的螺丝效果可能不太理想。

总的来说，螺丝除锈是一项比较重要的工作，可以延长螺丝的使用寿命，提高使用效果。

在除锈过程中，需要根据实际情况选择合适的除锈方法，并严格按照操作步骤进行，以免发生意外。

希望以上介绍的螺丝除锈方法能够帮助大家更好地进行螺丝除锈工作。

钢筋除锈方案

钢筋除锈方案钢筋在建筑结构中起着至关重要的作用，但长期使用后容易出现锈蚀现象，影响其使用寿命和结构安全。

因此，制定科学合理的钢筋除锈方案对于建筑结构的维护和保养至关重要。

一、表面除锈1.1 机械除锈：通过使用钢刷、砂轮等工具进行表面刮除，去除锈蚀物，清洁钢筋表面。

1.2 喷砂除锈：利用高压气流将砂粒喷射到钢筋表面，去除锈蚀物，达到清洁效果。

1.3 化学除锈：采用化学药剂喷涂或浸泡的方式，溶解和去除钢筋表面的锈蚀物。

二、电化学除锈2.1 阴极保护法：通过在钢筋表面施加电流，使其成为阴极，从而减缓钢筋的锈蚀速度。

2.2 电化学清洁法：利用电化学原理，在电解液中进行电解反应，将钢筋表面的锈蚀物清除。

2.3 电化学磷化法：通过在电解液中加入磷化剂，使钢筋表面形成一层磷化膜，提高其抗腐蚀性能。

三、热处理除锈3.1 火焰烧烤法：利用高温火焰对钢筋表面进行烧烤，将锈蚀物烧毁，达到清洁效果。

3.2 高温煅烧法：将钢筋置于高温炉中进行煅烧，将表面的锈蚀物氧化还原，清洁表面。

3.3 高频感应加热法：利用高频感应加热技术，将钢筋表面加热至高温，使锈蚀物脱落。

四、化学防锈涂层4.1 防锈底漆：使用含有防锈成分的底漆涂覆在钢筋表面，形成一层保护膜，延长钢筋的使用寿命。

4.2 防锈涂料：选择具有良好防锈性能的涂料，覆盖在钢筋表面，形成一层保护膜，提高钢筋的抗腐蚀性能。

4.3 防锈漆膜：采用特殊配方的防锈漆膜，形成一层耐腐蚀的保护膜，保护钢筋不受锈蚀侵害。

五、维护保养5.1 定期检查：定期对建筑结构中的钢筋进行检查，及时发现和处理锈蚀现象。

5.2 补漆维护：对已经涂有防锈涂层的钢筋，定期进行补漆维护，保持其防锈性能。

5.3 环境保护：在进行钢筋除锈工作时，要注意环境保护，避免对周围环境造成污染。

综上所述，钢筋除锈方案的选择应根据具体情况综合考虑，采取合适的除锈方法和防护措施，保障建筑结构的安全和稳定。

只有做好钢筋的除锈工作，才能延长其使用寿命，确保建筑结构的长期稳定。

螺丝防腐蚀处理

螺丝防蚀处理对金属表面防蚀的方法进行讨论及分析，并结合螺丝生产实务，提出螺丝之防蚀对策，具有参考及运用价值。

一、前言金属受到环境的影响，借着化学或电化学反应所造成之破坏性侵害，称为腐蚀，几乎所有的金属制品，在一定的环境中，都会有若干形态之腐蚀现象，而螺丝是金属制品，自然无法避免金属腐蚀的问题，其使用的环境及时间不同时，腐蚀的现象亦有明显的差异。

以台湾来说，台湾地形狭小，四面环海，为海岛型气候，大气中之盐份及湿度极高，又有许多污染性工业，如钢铁、石化、火力发电等，加上近年来汽、机车大幅成长，大量排放的废气，使空气中充满腐蚀性之硫化物与氮化物气体及微粒，这些都是造成金属腐蚀的主要原因。

例如位于云林海边之台塑六轻麦寮厂，目前所发现之螺丝、螺栓、结构钢及管线等金属腐蚀情形，其严重性可能已超过原先建厂前之预估，形成工程人员必须重视及优先解决的问题。

金属腐蚀会造成巨额之设备维护成本及严重之经济损失，如因腐蚀而增加设计、制造、保养及维修费用，或甚至发生危害及灾难。

螺丝的使用范围最广泛，数量需求亦最大，其抗蚀能力之优劣决定其使用之耐久性，对设备之安全及可靠性有重大影响，因此研究防蚀方法，开发及应用现代防蚀技术，是当前重要课题。

二、防蚀的方法金属防蚀的方法主要有四方面，即控制材料本身、使用环境、材料与环境之界面及改良金属结构之设计，若采用完全抗腐蚀的合金来制造螺丝，除非有特别需要，否则在经济的观点而言是不切实际，或将螺丝的表面与会产生腐蚀的环境因素完全隔离，在实务上也不见得行得通，可能非常困难。

改良金属结构设计可在某种情况下来改善特殊境况之影响，但多数螺丝之设计无法充份修改，且其保护作用亦非永久性者，因此此法不能根本解决问题，只有在界面上之防蚀，亦即表面防蚀处理是目前应用最广泛的方法。

表面防蚀处理是指运用各种方法在金属表面施加保护层，其作用是将金属与腐蚀性的环境隔离，以抑制腐蚀过程的产生，或减少腐蚀性介质与金属表面接触，而达到防止或减轻腐蚀的目的。

螺栓常见表面处理方式

热浸锌热镀锌螺栓也称热浸镀锌螺栓，是将螺栓浸入熔融的锌液中获得金属覆盖层的而制成的一种新型螺栓。

尤其是近年来随高压输电、交通、通讯事业迅速发展，对螺栓等金属件的防护要求越来越高，热镀锌螺栓制品的需求量也不断增加。

热镀锌层防护性能通常热镀锌螺栓的电镀锌层厚度5～15μm，而热镀锌层一般在65μm以上，甚至高达100μm。

热镀锌覆盖能力好，镀层致密，无有机物夹杂。

众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又会形成新的膜层。

当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。

显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。

热镀锌层形成过程热镀锌螺栓的热镀锌层的形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。

这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。

因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。

当螺栓从浸锌液中移出时表面形成纯锌层，为六方晶体。

其含铁量不大于0.003%。

冷镀锌概述冷镀锌也叫电镀锌，是利用电解设备将管件经过除油、酸洗、后放入成分为锌盐的溶液中，并连接电解设备的负极，在管件的对面放置锌版，连接在电解设备的正极接通电源，利用电流从正极向负极的定向移动就会在管件上沉积一层锌，冷镀管件是先加工后镀锌。

钢筋除锈方案

钢筋除锈方案引言概述：钢筋是建筑结构中常用的材料之一，但长期使用后会产生锈蚀现象，降低其承载能力和使用寿命。

因此，钢筋除锈是建筑维护和修复中必不可少的步骤。

本文将介绍钢筋除锈的几种常见方案及其优缺点。

一、机械除锈1.1 手工除锈：使用刷子、铲子等工具进行人工清理，适用于小面积的锈蚀。

1.2 钢丝刷除锈：通过旋转钢丝刷，将锈蚀层物理擦除，适用于中等面积的锈蚀。

1.3 砂轮除锈：利用砂轮高速旋转的力量将锈蚀层磨除，适用于较大面积的锈蚀。

机械除锈的优点是操作简单、成本低，但对于深层锈蚀效果较差，且容易损伤钢筋表面。

二、化学除锈2.1 酸洗除锈：使用稀酸（如盐酸、硫酸）溶液将锈蚀层溶解，适用于轻度锈蚀。

2.2 碱洗除锈：使用碱性溶液（如氢氧化钠溶液）将锈蚀层中的氧化物还原，适用于中等锈蚀。

2.3 缓蚀剂除锈：使用缓蚀剂涂覆在钢筋表面，通过化学反应将锈蚀层转化为稳定的物质，适用于较重锈蚀。

化学除锈具有作用范围广、效果较好的优点，但需要控制溶液浓度和处理时间，且对环境有一定的污染风险。

三、电化学除锈3.1 阳极保护法：将钢筋作为阳极，在电解液中施加电流，通过阳极溶解的方式除去锈蚀层。

3.2 电化学还原法：将钢筋作为阴极，通过电流的作用将锈蚀层中的氧化物还原为金属。

3.3 电化学脱锈法：通过阳极和阴极的电解反应，使钢筋表面的锈蚀物质脱落。

电化学除锈具有除锈效果好、操作简便的优点，但设备较为复杂，需要专业人员操作。

四、热力除锈4.1 火焰除锈：使用火焰喷枪将钢筋表面加热，使锈蚀层迅速氧化脱落。

4.2 高压水除锈：利用高压水射流冲击钢筋表面，将锈蚀层冲刷掉。

4.3 热浸镀除锈：将钢筋浸入高温熔融的金属溶液中，使锈蚀层被金属覆盖。

热力除锈具有速度快、效果显著的优点，但需要注意操作温度和压力，以免对钢筋造成损伤。

五、防锈涂层5.1 防锈底漆：在钢筋表面涂刷一层防锈底漆，形成保护层，阻止氧气和水分接触钢筋。

5.2 防锈涂料：在防锈底漆的基础上涂刷一层防锈涂料，增加防锈效果。

高强度螺栓除锈与涂层一般规定

高强度螺栓除锈与涂层一般规定
1、钢网架结构各种零部件按设计要求进行除锈，如设计图没有要求则按GBJ205-83中表3.8.2的2级标准施工。

2、涂料和涂层厚度均应符合设计要求。

如设计图无规定时，宜涂刷两道防锈底漆和两道面漆，漆膜总厚度：
室外为125～175μm；室内为100～150μm.
如果需方要求采用热浸镀锌，可在签订合同中由需方与
供方通过协商确定、镀层厚度。

3、高强度螺栓、螺钉和螺栓球带螺纹部分均应涂以防锈油。

4、涂层时工作地点的温度应为5°～38℃，相对湿度不大于85%.雨天或构件表面有结露时，不宜作业。

5、钢网架结构安装完成后，应将多余孔或孔隙都用油腻子堵塞，然后再涂防锈漆及面漆。

第 1 页共1 页。

天然气场站阀门法兰片螺栓除锈方法

天然气场站阀门法兰片螺栓除锈方法天然气场站阀门法兰片和螺栓处于高温、高压、腐蚀环境中，由于长期使用和维护不当，往往会出现螺栓产生锈蚀的现象。

为了确保阀门的正常运行和使用寿命，有必要进行螺栓除锈处理。

下面将介绍几种常见的螺栓除锈方法。

1.机械除锈法机械除锈法是最常见的一种方法，可以使用钢刷、钢丝球、砂布等工具对螺栓表面的锈蚀物进行刷洗和打磨，直到完全清除锈蚀。

这种方法需要注意的是，尽量使用不锈钢刷或不锈钢丝球，避免再次产生锈蚀。

2.化学除锈法化学除锈法是使用酸碱溶液对螺栓进行腐蚀，将锈蚀物溶解，达到除锈的目的。

其中，常用的化学除锈剂有盐酸、硝酸和酸洗剂等。

使用这种方法需要注意安全，佩戴防护手套和眼镜，以免溅到皮肤和眼睛。

具体的步骤如下：(1)将阀门法兰片上的螺栓拆卸下来，放入化学除锈液中浸泡；(2)根据除锈剂的指示，确定浸泡时间，通常为几小时至一整夜；(3)取出螺栓，用水冲洗干净，去除残留的化学溶液；(4)对螺栓进行再次清洗，可以使用刷子和清洁剂，将残留的锈蚀物彻底清除干净；(5)使用清洁布将螺栓擦干，防止水分残留导致再次锈蚀。

3.电化学除锈法电化学除锈法是利用电解溶液和电流的作用将锈蚀物从螺栓表面去除的方法。

它是一种比较简单、高效的除锈方法，可以有效降低螺栓的损伤。

具体的步骤如下：(1)首先，准备一个电容器，将电解溶液倒入其中，如硫酸铜溶液；(2)将螺栓的一头插入电容器中的电极，另一头插入另一个电极；(3)开始供电，让电流通过螺栓和电解溶液，刺激溶液中的离子和螺栓表面的锈蚀物发生反应；(4)持续一段时间后，关闭电源，取出螺栓，用水冲洗干净；(5)最后，使用清洁布将螺栓擦干。

需要注意的是，电化学除锈涉及到电流和电解溶液的操作，对安全要求较高，需要具备一定的专业知识和经验。

在进行螺栓除锈的过程中，还需要注意以下几个问题：1.使用除锈工具时，要遵循正确的操作方法，并且要注意使用安全防护措施，如佩戴手套和眼镜。

基础锚栓快速除锈的方法

基础锚栓快速除锈的方法
基础锚栓的快速除锈方法主要有机械除锈和化学除锈两种方法。

首先，机械除锈是指利用机械设备如钢丝刷、砂轮等对基础锚
栓表面进行磨擦，去除锈蚀物和污垢。

这种方法操作简单，成本较低，适用于表面较为粗糙的锚栓。

需要注意的是，使用机械除锈方
法时要注意保护好自己的安全，避免因操作不当造成伤害。

其次，化学除锈是利用化学药剂对基础锚栓表面进行处理，去
除锈蚀物。

常见的化学除锈方法包括酸洗和化学溶剂除锈。

酸洗是
指使用稀盐酸或稀硫酸溶液对锚栓表面进行处理，溶解锈蚀物，达
到除锈的目的。

化学溶剂除锈则是利用特定的化学溶剂对锈蚀物进
行溶解，清洗干净后达到除锈的效果。

这种方法能够彻底去除锈蚀物，但需要注意操作时的安全防护和环境保护。

除了以上两种主要方法，还有一些其他辅助的除锈方法，如电
解除锈、喷砂除锈等。

这些方法各有特点，可以根据具体情况选择
合适的除锈方法。

除了除锈方法，对基础锚栓进行防腐处理也是非常重要的，可
以采用喷涂防锈漆或者热浸镀锌等方法，有效延长锚栓的使用寿命。

总的来说，选择合适的除锈方法需要考虑锚栓的材质、表面状态、环境要求等因素，并且在操作过程中要注意安全和环保。

希望
以上信息能够对你有所帮助。

一、工程概况：螺栓球(新版)

一、工程概况：***网架工程，由***工程设计院设计，由***钢结构安装有限公司施工。

此网架为长方形正放四角锥螺栓球节点网架，网架的覆盖面积为23.52m×37.4 m，网架荷载：上弦恒载0.30kN/m2，下弦恒载：0.20kN/m2；上弦活载0.50 kN /m2。

其技术特征值见下表。

二、主要材料：三、施工方法：在考虑了该网架的结构形式，网架跨度及支座高度和支座反力等诸因素，本着确保质量，安全，工期的要求，该网架施工决定采用在地面上拼装焊接涂刷油漆，吊车吊装调整就位，最后焊牢支座，补刷油漆，验收交工。

（一）施工顺序1. 球节点和杆件全部在厂内制作并完成质量检验。

2. 在地面上按下弦上弦节点座标位置拼装定位,吊装后在脚手架上安装装饰杆件。

3. 按常规拼装顺序进行拼装，直到整个网架全部拼装完毕。

4. 微量调整支座的水平位置和标高，将过度板焊在钢柱顶板上，完成网架的安装。

5. 屋面排水顶托，上弦节点的拼装完成后，将顶托安牢,雨水沟焊接牢固。

（二）工艺流程毛坯锻打球加工检验备料复验杆下料杆与封板或锥头焊接－除锈－涂刷油漆封板、锥头制作——拼装——校正——吊装支座加固——检验——整体涂刷油漆———验收——竣工.（三）制作安装过程中的工艺参数要求1. 材料要求（1）杆件采用焊接管或无缝管，钢号为Q235或Q235B号钢。

材料均应有合格证书，下料前应对原材料抽样复验。

（2）螺栓球应符合设计图纸的要求，采用45号钢锻造成型，螺栓球要求无裂纹、无过烧。

几何尺寸及形位极限偏差应符合规范要求。

（3）高强螺栓由专业厂家制造，必须符合设计要求及规范规定的硬度、螺纹公差等要求。

不允许存在淬火及裂纹，表面要进行发黑处理。

承载力要符合有关规定。

制造厂家应对原材料进行抽样试验，提供实验报告。

（4）套筒按设计规定，采用Q235号钢或45号钢，套筒长度误差为±0.2mm；套筒两端平面与套筒轴线的垂直度极限偏差为其外接圆半径的0.5%；套筒内孔中心至侧面距离极限偏差为±0.5mm；套筒两端面的平行度为0.3mm。

声屏障立柱螺栓除锈涂油作业

声屏障立柱螺栓除锈涂油作业一、引言在城市化进程加快的背景下，噪声污染成为一个不容忽视的问题。

为了减少噪音对居民生活的影响，声屏障的建设成为一种常见的解决方案。

声屏障立柱是声屏障的重要组成部分，其稳定性和防腐性能直接影响声屏障的使用寿命。

本文将重点探讨声屏障立柱螺栓的除锈涂油作业，以保证立柱的长期稳定性和防腐性。

二、除锈涂油的意义声屏障立柱常暴露于外界环境中，容易受到氧化、腐蚀等影响。

除锈涂油作业的意义主要体现在以下几个方面：1. 延长立柱使用寿命声屏障立柱承受着巨大的力和压力，除锈涂油能够有效防止立柱受到腐蚀和破坏，延长立柱的使用寿命。

2. 提升抗氧化性能声屏障立柱常处于大气中，容易受到氧化的影响。

进行除锈涂油作业可以有效提升立柱的抗氧化能力，增加其在恶劣环境下的使用寿命。

3. 保证声屏障的稳定性声屏障立柱是声屏障的主要支撑结构，其稳定性对声屏障的整体效果影响重大。

除锈涂油作业能够消除立柱表面的杂质和锈蚀，保证立柱的稳定性，进而保障整个声屏障的稳定性。

三、除锈涂油的步骤声屏障立柱螺栓的除锈涂油作业主要包括以下几个步骤：1. 准备工作•专用清洁剂：根据立柱材质选择合适的清洁剂，清除立柱表面的油污和杂质。

•防护设备：佩戴手套、口罩、护目镜等防护设备，保证施工人员的个人安全。

•工具：准备刮刀、扫帚、钢丝刷等工具，用于清除立柱表面的锈蚀。

2. 清除锈蚀•使用刮刀和钢丝刷等工具，对立柱表面的锈蚀区域进行清除，确保表面光洁。

•用扫帚将清除的锈屑和杂质清理干净。

3. 清洁立柱表面•使用专用清洁剂涂抹在立柱表面，轻轻刷洗，清除残留的污垢和油污。

•用清水冲洗立柱，确保清洁剂被彻底冲洗干净。

4. 干燥处理•等待立柱完全干燥后，用扫帚将表面的灰尘和杂质清理干净，确保涂层粘附良好。

5. 涂油处理•使用专用防腐涂料，对立柱表面进行涂油处理，确保涂层均匀且充分附着。

•根据涂料的使用要求，掌握施工方法和涂料的涂刷厚度。

6. 油漆干燥•等待涂油完成后，保持立柱表面的通风，促进涂层的干燥。

螺栓的表面处理

镀锌钝化其实包含两个步骤，镀锌通常是在钢铁表面利用锌铁反应形成防腐蚀保护层，然后在镀锌层表面用铬盐钝化，是其持续时间更久；氧化是将工件表面本身形成一层致密的氧化膜；发黑也类似，利用化学溶剂使工件表面形成致密的氧化膜以防腐。

效果最好应该是镀锌钝化，基础建设上用的大量型材为能有效防腐，都要求镀锌处理。

通常镀锌的不适合做高强度螺栓，电镀会产生氢脆的现象，电镀时会有氢原子和金属结合，形氢键，易脆，零件工作时，表面会出现微小裂纹，通常电镀后要求去除氢脆，大约在150℃左右，加热一段时间，让氢尽可能析出。

做了去除氢脆的螺栓也是可以做高强度螺栓的。

严格来说镀锌好发黑表面处理通常只是起防护左右的，并不对强度产生多大影响。

螺栓的强度是由材料和热处理决定的，表面处理一般用作防锈、导电或者装饰的作用。

镀锌和发黑是两种不同的表面处理方法，镀锌的的防锈性能好一些，分热镀锌和电镀锌，热镀锌容易降低强度，电镀会产生氢脆。

不锈钢的防锈性能虽然好，但是强度要求高的地方就不合适了。

比如要求强度为12.9级的，又要求防锈性能好，不锈钢是做不到那么高强度的，只能用合金钢螺栓加达克罗、Delta或久美特等表面处理。

发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。

但常温发黑工艺对于低碳钢的效果不太好。

A3钢用碱性发黑好一些。

碱性发黑细分出来，又有一次发黑和两次发黑的区别。

发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。

实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。

发黑质量的好坏往往因这些工序而变化。

金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。

黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。

一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
