工程概况工程名称 :*****公园***** 截污工程工程建设单位:***** 公园设计单位:***** 市规划设计院工程地点 :位于 *****市*****路*****公园内工程规模 :本工程为 *****截污工程，铺设钢筋砼管，起止桩号K0+000— K2+518.19 ，全长共计2600 米。
截污排污施工组织设计
截污排污施工组织设计要紧施工内容：污水泵站，雨污水管道疏通更换，截污及排水口转接，地面破除、复原。

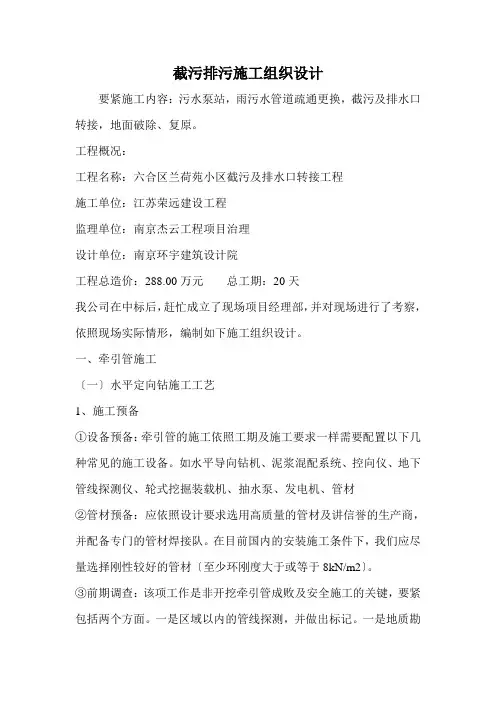

工程概况：工程名称：六合区兰荷苑小区截污及排水口转接工程施工单位：江苏荣远建设工程监理单位：南京杰云工程项目治理设计单位：南京环宇建筑设计院工程总造价：288.00万元总工期：20天我公司在中标后，赶忙成立了现场项目经理部，并对现场进行了考察，依照现场实际情形，编制如下施工组织设计。
一、牵引管施工〔一〕水平定向钻施工工艺1、施工预备①设备预备：牵引管的施工依照工期及施工要求一样需要配置以下几种常见的施工设备。
如水平导向钻机、泥浆混配系统、控向仪、地下管线探测仪、轮式挖掘装载机、抽水泵、发电机、管材②管材预备：应依照设计要求选用高质量的管材及讲信誉的生产商，并配备专门的管材焊接队。
在目前国内的安装施工条件下，我们应尽量选择刚性较好的管材〔至少环刚度大于或等于8kN/m2〕。
③前期调查：该项工作是非开挖牵引管成败及安全施工的关键，要紧包括两个方面。
一是区域以内的管线探测，并做出标记。
一是地质勘查，手段是在检查井的位置开挖样洞。
2、施工工艺流程:牵引管施工工艺流程图3、钻孔曲线设计依照检查井位置、土质、埋深、管径等合理确定非开挖牵引管一次牵引的长度，选择确定水平导向钻机机型并预先做好现场围护。
依照每个非开挖牵引管施工段，预先进行钻孔曲线设计，设计导向孔要综合考虑工程要求、地层条件、钻杆的最小曲率半径、施工场地的条件、铺设深度及地下埋设物等多方面的因素，最后优化设计出最正确的钻孔曲线，运算出每根钻杆的钻进角度。
③测量定位依照设计资料，对所有导线点和水准点进行复测，依照结果进行管道的放样、原地面的测量。
用白灰标出管道轴线位置，在轴线上每间隔相同距离做好原地面标高标记，以便导向施工时精确操纵标高，同时在轴线上标出井位位置，打好井位中心桩。
4、工作坑开挖采纳轮式挖掘装载机在入土、出土点位置各挖一个工作坑，入土位置挖出深2m长2m，宽lm斜槽;出土点挖出深2m长3m，宽lm斜槽;用于泥浆排出储浆和管子回拖。
某截污工程施工组织设计

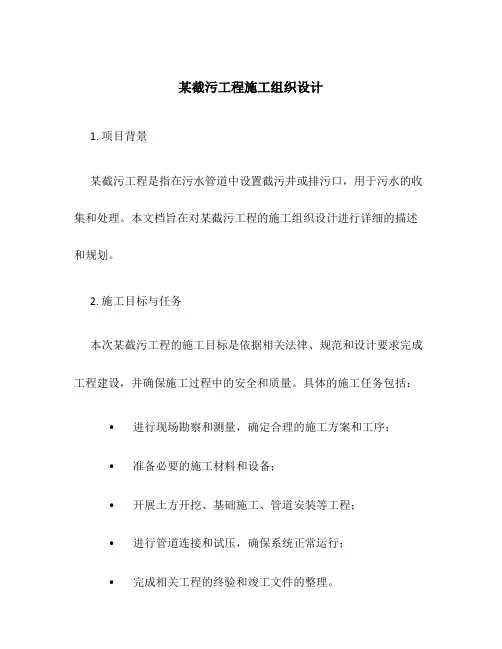

某截污工程施工组织设计1. 项目背景某截污工程是指在污水管道中设置截污井或排污口，用于污水的收集和处理。
本文档旨在对某截污工程的施工组织设计进行详细的描述和规划。
2. 施工目标与任务本次某截污工程的施工目标是依据相关法律、规范和设计要求完成工程建设，并确保施工过程中的安全和质量。
具体的施工任务包括：•进行现场勘察和测量，确定合理的施工方案和工序；•准备必要的施工材料和设备；•开展土方开挖、基础施工、管道安装等工程；•进行管道连接和试压，确保系统正常运行；•完成相关工程的终验和竣工文件的整理。
3. 施工组织体系为保证某截污工程的顺利进行，需要建立一个合理的施工组织体系。
根据工程规模和施工难度，本工程的施工组织体系包括以下几个层次：3.1. 项目总负责人项目总负责人负责整个工程项目的协调和管理，并对工程质量和进度负最终责任。
他需要与设计单位、监理单位和施工单位保持密切联系，及时解决各类问题和难题。
3.2. 施工现场管理人员施工现场管理人员包括项目经理、工程师和技术员等，他们负责具体的施工现场管理工作。
他们要做好施工人员的组织和协调工作，确保施工过程中质量和安全的控制。
3.3. 施工队伍施工队伍是工程施工的主力军，包括各类施工人员和操作工人。
他们需要按照安全操作规程进行工作，并保证工作质量和效率。
4. 施工方案本次某截污工程的施工方案应包括以下内容：4.1. 施工工序根据工程的具体情况，确定项目的施工工序。
包括土方开挖、基础施工、管道安装、试压等工序。
每个工序都应有详细的施工要求和控制措施。
4.2. 施工设备和材料根据工程的需求，确定所需的施工设备和材料清单。
确保设备和材料的供应和使用符合相关标准和要求。
4.3. 安全防护措施在施工方案中应详细描述安全防护措施，包括工地围护、临时道路、警示标志等。
确保施工过程中无人员伤亡和设备损坏的情况。
5. 工程进度计划为确保工程的按期竣工，需要制定详细的工程进度计划。
截污工程施工组织设计
目录第一章工程概况----------------------------------2第二章编制依据----------------------------------2第三章截污工程施工部署--------------------------2第四章截污工程施工准备--------------------------------- 3第五章截污工程主要施工方法----------------------------5第六章截污工程施工技术质量措施-------------------------19 第七章平安文明施工、环境保护措施-----------------------20第一章工程概况1、工程概述：NQS河是JM河的二级支流，发源于FS区西南STC 。
自西北向东南流经DSW 镇、CG镇，后经HBS于ZC汇入BJM河。
NQS河出BJ市界后称为HL河。
市内流域面积71.78km2，河长15.68km，河宽10～50m，河道平均比降0.72%。
现状河道大局部河段缺乏5年一遇洪水标准。
本次河道治理X围为：从STC至NQS河出BJ市境，全长15.6km。
主要工程内容：河道疏挖、新挖河槽、堤防填筑、新建跌水、巡河道路、改建桥梁、新建雨水口、铺设截污管线以及景观绿化、管线改移等工程。
2、本标段为FS区NQS河治理工程第*标段BBD桥下游770m〔桩号11+500；该处为CG镇、DSW镇交界〕至SMC东侧300m〔桩号13+700〕，总治理长度2.2km。
3 截污工程管线位置在河道桩位12+700至13+400右岸，污水检查井27座、沉泥井一座、闸阀井一座、污水处理站一座，污水管线672m。
第二章编制依据1、施工图纸FS区NQS河治理工程第*标段河道布置施工图。
2、规程规X①?工程建立标准强制性条文?〔2010年版〕。
②?水利水电工程单元工程质量评定标准?土石方工程〔SL631-2012〕。
③?砌体构造工程施工质量验收规X?〔GB50203-2011〕。
某截污工程施工组织设计
目录第一章编制说明3第1节编制依据3第2节施工组织设计3第二章工程概况4第1节工程名称:4第2节工程地点:4第3节工程规模:4第4节地质概况:5第5节工程分析:5第三章施工组织管理、施工部署6第1节组织管理及工期、质量、安全指标及文明施工目标。
6第2节施工部署及施工平面布置7第四章施工方案8第1节排水施工工艺流程8/ v .第2节施工准备9第3节沟槽开挖和回填11第4节预制管安装与铺设18第5节检查井及雨水口施工21第6节管道水压试验22第7节砼路面恢复工程24第五章施工进度及工期保证措施26第六章施工平面布置图27第七章保证工程质量措施29第八章保证安全施工措施36第九章文明施工措施37第十章雨季施工措施41第十一章主要劳动力安排计划43第十二章主要构件用量计划表44第十三章主要机械设备选择45/ v .编制说明编制依据1.《*****截污工程设计图》2．<<*****截污工程招标书>>3.《市政道路工程质量检验评定标准》CJJ1-904．《市政排水管渠工程质量检验评定标准》CJJ3-905．《市政工程施工技术规程》北京市政工程局6．《市外排水设计规定》（GBJ14-87）7．《钢筋混凝土结构设计规范》8．《地基基础设计规范》9．《民用建筑设计通则》10．《给水排水管道工程施工及验收规范》施工组织设计本施工组织设计为投标阶段施工设计，中标后依据现场实际定点防线、图纸技术交底会审完毕后，补充进一步完善，经审批执行。
/ v .工程概况工程名称:*****公园*****截污工程工程建设单位:*****公园设计单位:*****市规划设计院工程地点:位于*****市*****路*****公园内工程规模:本工程为*****截污工程，铺设钢筋砼管，起止桩号K0+000—K2+518.19，全长共计2600米。
主要实物工程量：土方：51000M3排水部分：（1）. 混凝土管D2000（528米），混凝土管D1500（969米），混凝土管D1200（278米），混凝土管D1000（204米），混凝土管D800（557米），混凝土管D600（33米），混凝土管/ v .D300（170米）。
截污工程施工组织设计
截污工程施工组织设计一、总体施工方案截污工程的施工组织设计，是为了保障工程施工的顺利进行，确保工程质量和安全生产。
总体施工方案应包括施工准备阶段、施工实施阶段和施工收尾阶段三个部分。
1. 施工准备阶段（1）组建施工组织机构根据工程规模和施工需要，建立施工组织机构，包括施工总指挥部、现场施工管理部门、质量监督部门、安全监督部门等。
明确各部门的职责并配备专业人员。
（2）制定施工方案对工程进行详细的分析和研究，制定施工方案。
包括施工工艺、施工方法、施工进度计划、质量控制标准、安全生产措施等内容。
（3）采购材料设备根据施工方案要求，组织采购施工所需的材料和设备，确保施工所需的资源充足。
（4）制定预算计划根据工程量和施工方案，制定施工预算计划。
包括人工费用、材料费用、设备费用等各项费用。
2. 施工实施阶段（1）现场施工组织根据施工方案，合理布置工地和现场设施。
建立现场施工指挥系统，明确各工种的分工和协作关系。
（2）质量控制建立质量监督体系，严格执行质量检查制度。
实施质量监督，确保工程质量达标。
（3）安全生产制定安全生产管理制度，组织安全教育培训。
采取有效的安全措施，预防施工安全事故的发生。
（4）环境保护建立环境保护措施，落实施工现场的环境保护责任。
严格控制施工过程中可能对环境造成的污染。
3. 施工收尾阶段（1）验收及移交施工完成后，进行工程质量验收。
合格后进行移交程序，办理相关手续。
（2）档案整理整理施工相关资料和文件，形成施工档案。
包括合同文件、施工记录、验收报告等内容。
（3）清理工地清理施工现场，处理废弃物和残留物。
保持施工现场整洁。
二、施工现场布置1. 施工区域划分根据工程性质和施工要求，合理划分施工区域。
包括施工现场、临时用房、堆放材料区、临时设施等区域。
2. 车辆、设备进出通道设置为了保证施工车辆和设备的顺利进出，设置专用通道。
并加强管理，确保施工现场秩序。
3. 安全防护设施设置根据工程要求，设置必要的安全防护设施。
截污管道施工组织设计
施工组织设计一、编制说明1、编制目的本施工组织设计系**市市政建设公司对**市城区截污管网工程**段项目的指导性文件之一，本施工组织设计体现本工程施工活动全过程的总体构思和布置。
2、编制依据（1）根据**市城区截污管网**段工程项目的施工图纸。
（2）施工图答疑和会审要的有关条文。
（3）遵照中华人民共和国建设部颁发的现行工程施工验收规范和工程质量评定标准及操作规程。
（4）**市人民政府有关建设工程管理，环境保护等地方性法律法规。
（5）**市市政建设工程公司有关质量管理，安全管理，文明施工管理制度。
（6）**市城区截污管网**段工程现场及周边环境实际情况。
（7）本工程拟使用的规范及标准：★《市政给水排水设计规范》★《市政排水施工质量验收规范》★《中华人民共和国公共安全行业标准》★《中华人民共和国公共安全行业标准》★《安全防范工程程序与要求》二、工程概况及施工条件1、工程概况本工程工作内容详见投标文件工程量清单。
2、施工条件交通运输：工程地处***市城区**附近，交通道路畅通，工程施工机械设备及施工用材料可直接运至施工现场。
施工水电：水电可在就近的配电房中设表后引至施工现场。
生产资源供应：工程所需的主要材料由公司施工管理部按计划供应。
施工机具设备由公司提供、项目经理部各类人员由公司派选。
三、工程目标实施指导思想本施工组织设计的指导思想：坚持基本指导思想，既以质量工作为核心，进一步深化质量管理工作，完善我们的质量体系，同时选配高水平的项目经理以及各类管理人员组成项目经理部，按国际惯例开展项目管理、精心组织、精心施工，生产处让用户满意、为社会增辉的“精品工程”。
1、工程质量目标我公司郑重承诺：确保本工程按国家有关施工验收规范和建设单位要求，工程质量达到一次性验收合格，并力争达到优质工程的质量等级。
2、安全、文明生产在施工全过程中杜绝死亡、重伤、机械事故，月事故率控制在1.5‰以内，保证施工现场达到文明样板工地。
截污管工程施工组织设计范本模板
截污纳管工程施工组织设计编制单位： X建设工程有限公司二〇一八年十一月目录一、工程简介 (1)二、参建单位 (1)三、施工技术方案及控制 (1)1、测量放样 (1)2、管道铺设 (3)3、顶管施工 (8)4、路面修复 (11)四、施工管理目标及措施 (13)1、质量目标及措施 (13)2、安全目标及措施 (13)3、进度目标及措施 (14)一、工程简介为消除黑臭水体、改善水环境，雨污水管网完善建设成为重中之重。
本工程实施范围主要包括。
二、参建单位建设单位：设计单位：施工单位：监理单位：三、施工技术方案及控制1、测量放样本工程测量组现有如下测量仪器：全站仪2台，经纬仪5台，水准仪10台，上述仪器完好且已标定合格。
全站仪的主要技术参数为：测角精度为±1",测距精度为2+2ppmD，水准仪的主要技术参数为：测量精度±3mm。
1.1施工测量应符合下列规定：（1）施工前，建设单位应组织有关单位向施工单位进行现场交桩，并作书面文字交接。
（2）临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。
开槽铺设管道的沿线临时水准点，每200m不宜少于1个；（3）临时水准点、管道轴线控制桩、高程桩，应经过施工复核并由监理确认后方可使用，且定期校核；（4）已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。
（5）施工测量的允许偏差，应符合施工测量允许偏差。
1.2控制高程测量（1）正式开工前，用水准仪及水准尺对建设单位指定的高程控制点进行复核并办理书面交接手续，如发现较大差别时会同建设单位及有关部门共同协商解决。
（2）引测现场水准点和施工标高：根据设计图纸及建设单位提供的高程控制点使用水准仪和水准尺引测施工现场半永久性高程控制点，根据现场实际情况来决定半永久性高程控制点的位置（一般在道路 20m 以外而且又不影响施工的位置处），利用半永久性高程控制点作为后视点来传递和复核标高。
截污工程施工组织设计方案
截污工程施工组织设计方案一、工程概况本工程位于某市区的山前地带，涉及污水管道工程和污水处理设施，总工程量为xxxx根，处理能力为xxxm3/d。
二、施工组织设计原则1. 安全第一：在施工过程中强调安全，确保人员、设备和环境安全可控。
2. 环保优先：根据环境保护的要求，通过减少污染物排放、节能减排等环保措施保障施工安全和环境保护。
3. 精细化管理：实行科学的施工组织管理，强调现场管理、过程控制和后期跟踪，以提高施工效率和质量。
4. 协调配合：通过与业主、监理和设计单位的密切配合，协同推进工程进度，优化施工过程，切实提高工程效果。
三、主要施工技术措施1. 前期准备工作：（1）确定施工组织设计方案，明确工程施工的目标、进度、质量标准和安全要求，制定施工方案、技术方案、计划并组织相关人员进行会审、审查和修订。
（2）编制环境保护方案，针对施工过程中的环保问题，采取相应的措施，包括材料管理、工地噪音控制、粉尘防护、排放控制等。
（3）组织开展土方与基础工程建设，根据设计要求进行土方开挖、填筑、压实及基础建设，为管道施工和设备安装提供稳固的基础。
（4）进行场地平整、安装临时桥、保障设施，为管线施工和设备安装提供便利和保障。
2. 管道施工：（1）管道铺设：采取开挖、铺设管道、埋管、预铺管等方式进行管道的铺设。
（2）接口施工：采用盘龙接口、橡胶环接口等方式进行接口施工。
（3）测试验收：在管道安装完成后，进行泄漏测试，确认管道安装完整、牢固，通过验收后进行封土处理。
3. 设备安装：（1）设备就位：设备安装前，根据设备尺寸、要求和现场条件进行测量、确认设备安装位置，并进行钢结构安装、吊装等工作。
（2）管道连接：设备安装后，对进出水管道进行连接。
（3）电气安装：设备电气部分经过接线板和电缆预埋，进行电缆敷设，进出水管道实施验收后，组织电气调试，安装检修道路等辅助设施。
4. 环保措施：（1）进行扬尘防治：采用覆盖、洒水等措施对现场进行控制，尤其在干燥季节要加强管理。
截污工程施工组织设计方案
目录第一章工程概况----------------------------------2第二章编制依据----------------------------------2 第三章截污工程施工部署--------------------------2第四章截污工程施工准备--------------------------------- 3第五章截污工程主要施工方法 ----------------------------5第六章截污工程施工技术质量措施-------------------------19 第七章安全文明施工、环境保护措施-----------------------20第一章工程概况1、项目概述：NQS河是JM河的二级支流，发源于FS区西南STC 。
自西北向东南流经DSW 镇、CG镇，后经HBS于ZC汇入BJM河。
NQS河出BJ市界后称为HL河。
市流域面积71.78km2，河长15.68km，河宽10～50m，河道平均比降0.72%。
现状河道大部分河段不足5年一遇洪水标准。
本次河道治理围为：从STC至NQS河出BJ市境，全长15.6km。
主要工程容：河道疏挖、新挖河槽、堤防填筑、新建跌水、巡河道路、改建桥梁、新建雨水口、铺设截污管线以及景观绿化、管线改移等工程。
2、本标段为FS区NQS河治理工程第*标段BBD桥下游770m（桩号11+500；该处为CG镇、DSW镇交界）至SMC东侧300m（桩号13+700），总治理长度2.2km。
3 截污工程管线位置在河道桩位12+700至13+400右岸，污水检查井27座、沉泥井一座、闸阀井一座、污水处理站一座，污水管线672m。
第二章编制依据1、施工图纸FS区NQS河治理工程第*标段河道布置施工图。
2、规程规①《工程建设标准强制性条文》（2010年版）。
②《水利水电工程单元工程质量评定标准》土石方工程（SL631-2012）。
③《砌体结构工程施工质量验收规》（GB50203-2011）。
某系统截污工程施工组织设计_secret
节 1.03
（1）地形地貌地质：
南环西路段的支干管道KN0+000-KN0+934.1沿南环沟的南侧距离边缘9m左右，大部份穿过厂区与现状建筑物冲突，需拆除后才能正常施工，KN0+934.1- KN0+961.3穿过南环沟并沿南环路北侧的绿化带走向该段施工十分便利。
本工程具体内容为沙井污水处理厂配套干管一期工程沙福河、南环沟系统截污一期工程，主要截流收集沙福河、南环沟及其两岸的污水，服务区域主要为泽台工业区、万封工业区、谷仓山、大王山村福永街道办部分地区。工程主要包括截流防潮闸、截流井、截污干管、箱涵、支渠加盖改造、沉砂井、截污闸及截污井。A段截干管，B、C、D、E四段截污支管。
3：接口；（1）：RPMP采用双O型橡胶接口，橡胶圈除满足常规要求外，还应具有耐酸、碱、污水腐蚀等功能。（2）：HDPE管采用电热溶焊连接方式，接口具体性能要求见广东省标准《DBJ/T15-33-2003》表3.4.6；（3）；钢管采用焊接连接方式；（4）；钢筋砼管采用橡胶圈承插接口方式；
4：管道与检查井及箱涵的连接：RPMP采用CECS 129：2001中的第16页的柔性接头方式；HDPE管与检查井的连接采用CECS164：中第20页图7.0.2所示膨胀橡胶密封圈。
助理工程师
16
施工员
助理工程师
17
施工员
助理工程师
18
材料员
29
仓管员
30
3.1.2项目经理部各岗位的主要职责：
3.1.2.1项目经理职责
是公司派驻现场的全权代表，是公司各种政策的具体实施者。负责科学合理地组织和管理各生产要素，协调与业主、设计单位、监理单位、地方政府相关职能部门及各分承包商等的关系，深入现场及时解决施工中出现的问题。是项目上的安全、质量第一责任人。
控源截污工程施工组织设计
施工组织设计编制单位:江苏锦南市政建设工程有限公司编制时间： 20１6年 9 月 1 日目录一、总体概述二、施工现场平面布置和临时设施、临时道路布置三、施工进度计划和各阶段进度的保证措施四、各分部分项工程的施工方案及质量保证措施五、安全文明施工及环境保护措施六、拟投入的主要施工机械设备情况、劳动力及材料投入计划七、关键施工技术、工艺及工程项目实施的重点、难点和解决方案八、冬雨季施工、已有设施、管线的加固、保护等特殊情况下的施工措施九、新技术、新产品、新工艺、新材料应用总体概述一、工程概况本工程为江阴市青阳镇控流截污工程,主要截流黄家村生活污水。
家庭化粪池污水经重力管自流至污水处理装置后，达标排入附近河塘。
二、施工组织总体设想1、依据设计文件和现场情况的特点编制施工组织设计(1）遵循《招标文件》的原则严格按照招标文件中的工程规范、工期、质量、安全目标等要求编制施组，满足招标方各项要求。
(2)遵循设计文件的原则在编制施工组织设计时，认真阅读核对获得的设计文件资料,了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施组,满足设计标准要求。
(3)遵循实事求是的原则在编制施工组织设计时，根据该标段工程特点,突出体现城市施工中交通疏解、环境保护和文明施工的要求,从实际出发、科学组织、均衡施工,把交通疏解、环境保护和文明施工作为重点内容,制定专题方案，确保使施工对城市环境和城市交通的影响降到最低,体现快速，有序、优质、高效的施工作风和精神风貌。
2、总体施工目标(１)质量目标做精品工程、创样板工程、确保工程质量评定达到合格标准。
（2）工期目标日历工期１20天。
(３)安全生产目标1)无人身重伤及其以上事故。
２)无等级火警事故。
3)无机械及重大、大交通事故。
(4）文明施工目标1)场地清洁，标志齐全，料具有序,尊重民俗,文明施工。
2)机构健全，制度明确，措施齐全,执行有力。
3)创文明施工标段,创文明施工项目经理部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录No table of contents entries found.第1节编制依据2第2节施工组织设计3第二章工程概况3第1节工程名称:3第2节工程地点:4第3节工程规模:4第4节地质概况:5第5节工程分析:5第三章施工组织管理、施工部署6第1节组织管理及工期、质量、安全指标及文明施工目标。
6第2节施工部署及施工平面布置6第四章施工方案7第1节排水施工工艺流程7第2节施工准备8第3节沟槽开挖和回填10第4节预制管安装与铺设16第5节检查井及雨水口施工19第6节管道水压试验21第7节砼路面恢复工程23第五章施工进度及工期保证措施25第六章施工平面布置图26第七章保证工程质量措施28第八章保证安全施工措施35第九章文明施工措施36第十章雨季施工措施40第十一章主要劳动力安排计划41第十二章主要构件用量计划表43第十三章主要机械设备选择44编制说明编制依据1.《*****截污工程设计图》2．<<*****截污工程招标书>>3.《市政道路工程质量检验评定标准》CJJ1-904．《市政排水管渠工程质量检验评定标准》CJJ3-905．《市政工程施工技术规程》北京市政工程局6．《市外排水设计规定》（GBJ14-87）7．《钢筋混凝土结构设计规范》8．《地基基础设计规范》9．《民用建筑设计通则》10．《给水排水管道工程施工及验收规范》施工组织设计本施工组织设计为投标阶段施工设计，中标后依据现场实际定点防线、图纸技术交底会审完毕后，补充进一步完善，经审批执行。
工程概况工程名称:*****公园*****截污工程工程建设单位:*****公园设计单位:*****市规划设计院工程地点:位于*****市*****路*****公园内工程规模:本工程为*****截污工程，铺设钢筋砼管，起止桩号K0+000—K2+518.19，全长共计2600米。
主要实物工程量：土方：51000M3排水部分：（1）. 混凝土管D2000（528米），混凝土管D1500（969米），混凝土管D1200（278米），混凝土管D1000（204米），混凝土管D800（557米），混凝土管D600（33米），混凝土管D300（170米）。
（2）．排水检查井62座（3）．双篦雨水口12只（4）．路面恢复12500平方米地质概况:暂未提供工程分析:本工程地处*****市*****路湖面*****公园内，北起电视塔下，沿路伴随*****西面，穿过*****公园终至车站北路。
工程地区狭长，周边环境复杂，施工难度大，主要体现在以下四个方面：工程量大：管道2600米，且管径大小不一，最大管径为2米，土方开挖量大，回填土方多，运输车辆较多，路面恢复及其它恢复工程较多（12500平米）协调难度大，由于本工程地处公园内，游人较多，施工灰尘及噪音处理困难，管道沿线树木，花草等风景多，为保护风景，施工的工作面狭小。
季节影响因素：施工在多雨的春季进行，工程施工影响很大，必须加强雨季施工保证措施。
施工困难：排水沟槽为深开挖，相当一段地区施工工作面需进行沟槽支护，各工序施工作业难度大，沿线的老排水系统一部分需堵塞的施工段，沟槽内排水困难，抽水设备投入量大，沿线清淤量较大，设备投入量比常规工程更多。
为确保施工安全，施工质量及进度，我们一定要有高度的责任感和使命感，科学地规划好施工场地，做到安全、高效、文明施工。
施工组织管理、施工部署组织管理及工期、质量、安全指标及文明施工目标。
1、该工程实行项目施工管理，由公司安排施工经验丰富、管理水平高的同志担任项目经理、总技术负责人和总施工(施工组织机构的设置,项目经理及有关管理人员情况简介见后面附表)。
2、为高质完成施工任务，*****截污工程将列入我司2000年度样板工程目标管理，公司从人力、物力、财力各方面充分保证工程的需要。
3、建立项目内部质量保证体系，坚持每道工序的三检制度，加强项目全过程的质量管理，健全质安部门的独立性和直接向项目经理负责的机制。
4、工期、工程质量与安全目标本工程工期为162 天，工程质量确保优良工程，本工程保证不发生任何重大安全事故，达到安全、优良项目的目标。
5、文明施工目标，推行标准化管理，搞好现场文明施工，创省文明施工样板工程。
施工部署及施工平面布置主导思想:根据现场具体情况及工程特点，本工程采用不等距作业和平行作业相结合的方法，相互分工，相互分段，相互协作，接受统一的调配，力争短期内完成工程任务。
施工段落的划分：准备阶段：包括：工棚搭设、人员、机具、材料进场、技术交底、图纸会审、交桩、复核、放线等。
由于施工线路较长，现将工程分为四个施工段。
第一施工段：K0+000—K0+557.02第二施工段：K0+557.02—K1+000.02第三施工段：K1+000.02—K2+016.02第四施工段:K2+016.02—K2+518.09施工方案排水施工工艺流程施工准备1、技术准备：A、组织图纸学习和专业图纸会审，进行设计交底和技术交底；B、编制各分部分项工程卡及主要分项工程雨、夏季施工措施；C、提出半成品、加工计划及技术资料和各种建筑用材计划。
2、现场准备：A、设置测量控制及基准点，对工程进行定位放线。
B、规划临时用地，拾建临时设施，修筑施工道路，详见施工平面布置图。
C、敷设临时供电线路，从施工机械设备额定功率和额定电量初步计算。
施工用电量0.75×294P总=1.1× +42KVA=418.05（用电量）0．86×0.75选用一台SL7-500/10的变压器,可满足施工需要,现场设置配电室,按施工、生产、生活分路供电，并设调压器一台，以避免本地区电压不稳而不影响施工，其中引入施工场地主导线为三芯铜质线Φ50MM，外套铁管埋入地下面50CM，即可引入现场。
沟槽开挖和回填施工排水：施工排水分地面排水和沟槽排水。
地面排水：利用开挖的土在槽边筑成土堤，并根据地形开挖排水沟，将水引入排水道内或湖内，沟槽排水采用单层轻型井点降低地下水。
（1）、轻型井点的设计：根据*****边情况，采用单排井点降水。
如图所示：（2）、井点施工与试运行：采用冲沉法进行井点施工。
将冲水管对准点位垂直插入井点孔，边冲边抽拨，边旋转并保持冲水管垂直，调整水压和沉入速度，保证冲孔直径达到设计要求，冲水压力可先从0.2MPA 开始,而后逐渐升压,待冲沉至滤管底部达到设计高程以下50CM时,冲水管停止下沉,当冲水管固定后再冲洗片刻,将底部泥浆随水冲出,切断水源后,迅速垂直拨出冲水管,随即将井点管对准井孔中心垂直插入,当井点管到达设计高程后,将井点管固定,并将井点管管顶临时封存堵.此刻在井点管四周无效分层填灌滤料(粗砂、砂砾、豆石等按土层需要配)，其厚度为10-15CM，不同滤料的填灌高度、数量，随时与计算填料数量核对，改填普通土，至地表以下1.0M时改填粘土捣实封固，待冲孔完成后，再组装集水干道和机组。
（3）、轻型井点施工质量要求：井点孔的直径应为井点管外径加2倍管外滤层厚度，滤出厚度为10-15CM。
井点孔应垂直，其深度应大于井点管所需深度，超挖部分应用滤料回填。
井点管安装应居中，并保持垂直，填滤料应对井点管口临时封堵，滤料应沿井点管四周均匀灌入，灌填高度应高出地下水静水位。
轻型井点的集中总管底面及水泵基座的高程宜尽量降低，滤管的顶部高程宜为水管设计动水位以下不小于0.5M。
井壁管长度的允许偏差为±100MM；井点管串装高程的允许偏差为±100MM。
沟槽开挖：、施工顺序：确定沟槽的底宽→沟槽断面的确定→机械挖土→沟槽开挖→坡度板（高程控制板）的安装。
、机械土石方的施工：土方挖运采用挖土机挖，自卸汽车运为主，辅以人工及推土机、装载机等。
开挖时，应在设计槽底高程以上保留一定余量，避免超挖，余量由人工清挖。
距电缆1.0M处严禁机械开挖。
为保证工程质量，降低工程造价，在对所挖出沟槽土方进行试验，确定可以作为回填土的情况下，尽量考虑土方原地调配，对不适于作回填土的沟槽的土方，坚决不用、可以考虑从场处运土回填。
根据现场开挖的地质情况，对开挖至设计标高沟槽底为软弱基底的采取换填措施回填。
将不良土壤全部清除外运。
全部以硬性材料回填。
对于需要清淤部分以触探试验为基准，指导开挖，直至土层挖至土层达到设计承载力要求，对超挖部分以硬性材料回填。
、沟槽开挖质量标准：沟槽开挖质量应符合下列规定：不扰动天然地基或地基处理符合设计要求。
槽壁平整，边坡坡度符合施工设计规定。
沟槽中心线每侧的净宽，不应小于管道沟槽底部开挖宽度的一半。
槽底高程的允许：开挖土方时为±20MM，开挖石方时为+20MM，-200MM。
沟槽支撑根据地形情况，土质条件差，地下水位高，垂直开挖沟槽时，宜采用钢板支撑。
钢板桩可采用槽钢或拉森板桩，钢板桩的埋入深度，应根据沟槽开挖深度，土质性质、施工周期、施工荷载、地面荷载及支撑布置等因素确定，埋入深度保证板桩自身稳定外，还应确保沟槽不出现隆起或管涌现象。
钢板桩排列应根据土质，沟槽深度等选用。
钢板桩支撑的水平间距：管节长度小于2M时，当采用平均数口管不应大于2.5。
采用钢筋砼承插口管时，不应大于3M，支撑的垂直间距不应大于2M。
支撑安装撑板支撑应随挖土的加深及时安装。
在软土或其它不稳定土层中采用撑板支撑时，开始支撑的沟槽开挖深度不得超过1.0M。
以后开挖与支撑交替进行。
每次交替的深度为0.4-0.8M。
沟槽支撑除根据土质，开挖深度等因素外，如遇施工便桥的桥台部位，地下水排除措施不能疏干槽底时，或雨期时应加强。
撑板安装应与沟槽槽壁紧帖，当有空隙时应埴实。
横排撑板应水平，竖排撑板应顺直。
采用槽钢作横梁时，横梁与钢板桩之间的孔隙应采用木板垫实。
并应将横梁和横撑与钢板桩联结牢固。
支撑应经常检查，当发现支撑构件有弯曲、松、移位或劈裂等迹象，应及时处理。
支撑的施工质量标准：支撑后，沟槽中心线每测的净宽不应小于施工设计规定。
横撑不得妨碍下管和稳管。
安装应牢固，安全可靠。
钢板桩的轴线位移不得大于50MM，垂直度不得大于1.5%。
管道交叉处理钢筋砼预制圆形管道与其上方钢管或铸铁管道交叉且同时施工，若钢管或铸铁管道的内径不大于400MM时，宜在砼管道两侧砌筑砖墩支承。
砖墩的砌筑应符合下列规定，如下图：应采用粘土砖和水泥砂浆，砖的强度等级不应低于MU7.5，砂浆不应低于M7.5。
砖墩基础的压力不应超过地基的允许承载力。
砖墩高度在两米以内时，砖墩宽度宜为240MM，砖墩高度每增加一米，宽度宜增加125MM；砖墩长度不小于钢管或铸铁管道的外径加300MM；砖墩顶部应砌筑管座其支座角不小于90°。
当覆土高度不大于2米时，砖墩间距宜为2-3米。
对铸铁管道每一管节不应小于2个砖墩。
