直流电源过载及短路保护电路

合集下载

直流稳压电源原理

直流稳压电源原理

直流稳压电源原理1.整流电路:直流稳压电源通常使用变压器将交流电转换为较低的交流电压。

接下来,交流电通过整流电路,将交流电转换为直流电流。

经过整流的电流是脉动的,其中包含了交流电的频率成分。

2.滤波电路:为了消除整流电路中产生的脉动电流,需要使用滤波电路。

滤波电路通常使用电容器或电感器来滤除脉动电流中的交流成分,从而得到相对平坦的直流电流。

通过合理选择电容或电感元件的数值,可以实现较好的滤波效果。

3.稳压电路:稳压电路是直流稳压电源中最重要的部分。

它的作用是根据实际需要,对输出电压进行精确的调节和稳定。

常见的稳压电路包括三端稳压器、开关稳压器和线性稳压器。

其中,线性稳压器是最简单和常用的一种,通过调整稳压管或稳压芯片的工作状态,来控制输出电压的稳定性。

4.过载保护电路:为了保护直流稳压电源和被供电设备,通常需要设计过载保护电路。

过载保护电路可以监测并及时处理过载情况,以防止电源过载或短路等故障。

常见的过载保护电路包括过流保护、过压保护和过热保护等。

总结起来,直流稳压电源的原理就是将交流电转换为稳定的直流电,并通过滤波、稳压和过载保护等电路来实现。

这样可以保证供电设备得到稳定的直流电源,以确保其正常工作和性能。

除了以上介绍的基本原理,直流稳压电源还可以根据实际需求添加其他功能电路,例如短路保护、起动和停机控制、过电压保护和低压保护等。

不同类型的直流稳压电源在工作原理和电路设计上可能会有所不同,但主要目标都是提供稳定、可靠的直流电源,以满足不同设备的工作需求。

直流可调稳压电源的电流保护与短路保护设计

直流可调稳压电源的电流保护与短路保护设计

直流可调稳压电源的电流保护与短路保护设计在电子设备中,直流可调稳压电源起到了为其他电子元件或电路提供稳定的直流电压的重要作用。

然而,在使用直流可调稳压电源时,电流保护和短路保护是必不可少的功能,以确保电子设备的安全运行和保护电子元件不受损坏。

本文将重点讨论直流可调稳压电源的电流保护与短路保护的设计原理。

1. 电流保护设计直流可调稳压电源的电流保护设计是为了防止电流超过设定范围,从而保护电子元件和电路的安全运行。

常见的电流保护设计方式包括电流限制保护和过载保护。

1.1 电流限制保护电流限制保护通过对电源输出电流进行实时监测,当输出电流超过设定的最大电流值时,电源会自动降低输出电流,以保护电子元件不受过大电流损害。

电流限制保护通常通过可编程电流源或电流检测电路来实现。

可编程电流源可以根据需要调整输出电流的上限,而电流检测电路则可以对电源输出的电流进行实时监测。

1.2 过载保护过载保护是另一种常见的电流保护设计方式,它通过对电源输出电流进行快速检测,当输出电流超过设定的过载电流阈值时,电源会立即切断输出电流,以避免电源和电子元件受损。

过载保护可以使用电流检测电路和电子开关等组件来实现。

2. 短路保护设计短路保护是直流可调稳压电源中非常重要的一项保护功能。

短路通常指的是在负载端出现短接或低阻值情况,这可能导致电源输出电流急剧上升,从而对电源和电子元件造成损害。

因此,短路保护设计旨在及时检测并防止短路情况的发生。

2.1 短路检测短路保护的核心是对短路情况进行检测。

常见的短路检测方式包括电流检测、电压检测和功率检测等。

其中,电流检测是最常用的方法。

电流检测可以通过在电源输出端加入电流检测电阻来实现,当检测到输出电流急剧上升时,电源会立即切断输出电流。

2.2 短路保护动作当短路情况被检测到时,直流可调稳压电源应迅速切断输出电流,以保护电源和电子元件。

切断输出电流可以通过电子开关和短路保护电路来实现。

电子开关可以迅速切断输出电流,而短路保护电路则可以对电源进行控制,确保输出电流及时切断。

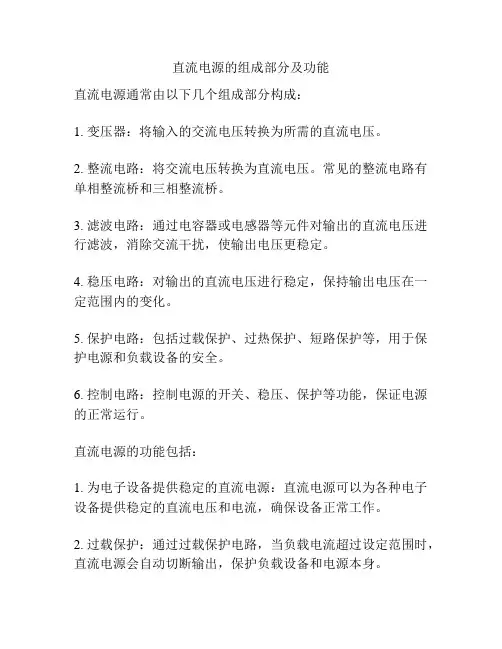

直流电源的组成部分及功能

直流电源的组成部分及功能

直流电源的组成部分及功能
直流电源通常由以下几个组成部分构成:
1. 变压器:将输入的交流电压转换为所需的直流电压。

2. 整流电路:将交流电压转换为直流电压。

常见的整流电路有单相整流桥和三相整流桥。

3. 滤波电路:通过电容器或电感器等元件对输出的直流电压进行滤波,消除交流干扰,使输出电压更稳定。

4. 稳压电路:对输出的直流电压进行稳定,保持输出电压在一定范围内的变化。

5. 保护电路:包括过载保护、过热保护、短路保护等,用于保护电源和负载设备的安全。

6. 控制电路:控制电源的开关、稳压、保护等功能,保证电源的正常运行。

直流电源的功能包括:
1. 为电子设备提供稳定的直流电源:直流电源可以为各种电子设备提供稳定的直流电压和电流,确保设备正常工作。

2. 过载保护:通过过载保护电路,当负载电流超过设定范围时,直流电源会自动切断输出,保护负载设备和电源本身。

3. 稳定输出:通过稳压电路和滤波电路,直流电源可以稳定输出所需的直流电压,并保持输出电压在一定范围内的变化。

4. 防止干扰:通过滤波电路消除交流干扰,使输出电压纯净,减少对负载设备的干扰。

5. 提供可调节的输出电压和电流:一些直流电源可以根据需要调节输出电压和电流的大小,以适应不同负载的需求。

直流电动机控制电路

直流电动机控制电路

直流电动机控制电路一、直流电动机的启动1 .并励直流电动机的启动并励直流电动机的启动控制电路如图1-15所示。

图中,KAI 是过电流继电器,作直流电动机的短路和过载保护。

KA2欠电流继电器,作励磁绕组的失磁保护。

启动时先合上电源开关QS,励磁绕组获电励磁,欠电流继电器 KA2线圈获电,KA2常开触点闭合,控制电路通电;此时时间继电器 KT 线圈获电,KT 常闭触点瞬时断开。

然后按下启动按钮SB2,接触 器KMl 线圈获电,KMl 主触点闭合,电动机串电阻器R 启动;KMl 的常闭触点断开,KT 线圈断电,KT 常闭触点延时闭合,接触器KM2 线圈获电,KM2主触点闭合将电阻器R 短接,电动机在全压下运行。

2 .他励直流电动机的启动(见图1-16)图1-15并励直流电动机启动控制电路图1-16他励直流电动机启动控制 电路L 励磁绕组有电 合 gS ∣和QS?一 「KTl 和KT?线Iffl 有电—时间继电器KTo KT 2—— L 一有加触点断开 一KM2、KM3线圈无电—通、R 2电阻串入电枢电路~KM ∣自锁触点闭合KT j KT : KM KM KM按下按钮SB2 ~ KMl线圈有电--KMj常开触点闭合一电动机M 串入电阻降压启动J KMl常闭触点断开一时间继电器]I一KTl 和KT2线圈断电 -KTl触点先延时闭合一KM2线圈有电一——I J KM,常开触点闭合一Rl被短接—KT?延时闭合一KM3线圈有了工」KM3常开触点闭合一R2被短接一电动机M全压启动正常工作3.串励直流电动机的启动(见图1-17)图1-17串励直流电动机启动控制电路合上QS KTl线圈有电 ~ KTl常闭触点瞬时断开4:KM2线圈断电「上R p R2电阻全部串入电枢回路KMJ线圈断电一J. 自妹痴,士说人3L KM1自锁触点闭合按下钱钮SB] - KTl线圈有电一卜KMl常闭触点断开-η Lf KMl常开触点闭合—I厂广KT2线圈有电吸合 _ KT2常闭触点瞬时断开.L KTi线圈无电 ~ KTl常闭触点延时闭合 ~ KM2线圈有电 ------------------- J电动机M降压启动 ____________________________________________________ [KM2常开触点闭合—Rl被短接—KT2线圈断电一KT2常闭触点延时闭心1一.接触器KM Q线圈有电 -KM-常开触点闭合一网被短接 - 彳 J电动机正常运行请注意,串励直流电动机不允许空载启动,否则,电动机的高速旋转,会使电枢受到极大的离心力作用而损坏,因此,串励直流电动机一般在带有20%〜25%负载的情况下启动。

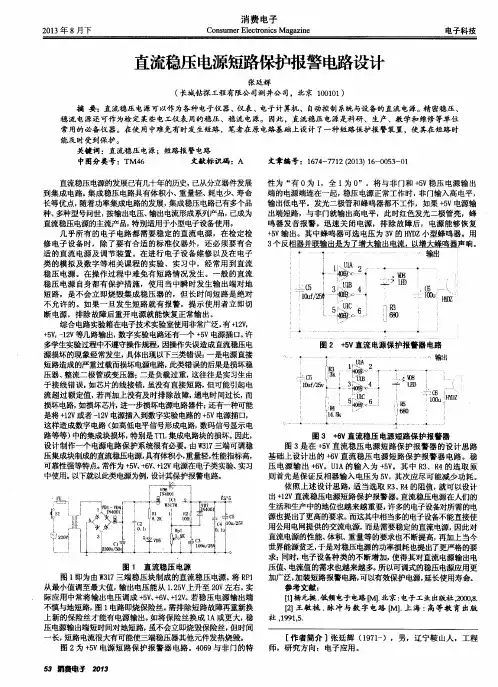

直流稳压电源短路保护报警电路设计

直流稳压电源短路保护报警电路设计

直流稳压电源 的发展 已有几十年的历史, 已从分立器件发展 到集成电路。 集成稳压电路具有体积小、 重量轻、 耗 电少、 寿 命 长等优点, 随着功率集成电路的发展, 集成稳压电路已有多个品 种、 多种型号问世 , 按输 出电压、 输出电流形成系列产品, 已成为 直流稳压电源的主流产品, 特别适用于小型电子设备使用。 几乎所有 的电子 电路都需要稳定 的直流 电源 ,在 检定检 修 电子设备 时,除了要有合适 的标准仪器外 ,还 必须 要有合 适 的直流 电源及 调节装置。在进行 电子设备维修 以及 在电子 类 的模拟及 数字等相关课程 的实验 、实 习中,经 常用 到直流 稳压 电源 。在操 作过程中难免有短路情况发 生。一般 的直流 稳压 电源 自身都有保护措施,使用 当中瞬 时发生输出端对地 短路 ,是不会立 即烧 毁集成稳压器 的,但长 时间短路是绝对 不允许 的。如果一旦发生短路就有报警 ,提 示使 用者立即切 断 电源 ,排除故障后重开 电源就能恢复正常输 出。 综合电路实验箱在电子技术实验室使用非常广泛, 有+ I 2 V , + 5 V , 一 1 2 V等几路输出, 数字实验电路还有一个 + 5 V电源插口。 许 多学生实验过程中不遵守操作规程, 因操作失误造成直流稳压电 源损坏 的现象经常发生, 具体 出现 以下三类错误: 一是电源直接 短路造成的严重过载而损坏电源电路, 此类错误的后果是损坏稳 压器、 整流二极管或变压器; 二是负载过重, 这往往是实习生由 于接线错误 , 如芯片的线接错, 虽没有直接短路, 但可能引起 电 流超过额定值, 若再加上没有及时排除故障, 通电时间过长, 而 损坏电路, 如损坏芯片, 进一步损坏 电源电路器件; 还有一种可能 是将 + 1 2 V或者 一 l 2 v电源插入到数字实验电路的 + 5 V电源插 口, 这样造成数字电路 ( 如高低电平信号形成电路, 数码信号显示电 路等等) 中的集成块损坏, 特别是 T T L集成 电路块的损坏。 因此 ,

直流供电系统的短路与短路保护.

直流供电系统的短路与短路保护.

第四节直流供电系统的短路与短路保护
飞机直流供电系统,由于导线绝缘损坏,可能造成发电机输出端短路。

短路电流的峰值常达到发电机额定负载的3.5 -- 8倍,其稳定值也能达到1.5--2.5倍。

这样大的短路电流不仅会损坏发电机和供电系统,对飞机本身也非常危险,因此必须采取有效的保护措施。

电压值U。

发电机在低转速,大负荷状态下短路,而且短路电阻越小时,短路电流的峰值越大;反之,短路电流的峰值就越小。

短路保护
对短路保护的要求是:某个电源输出端短路,即不应造成其他电源损坏,也不应损坏短路电源本身;保护装置本身的损坏,不应造成电源中断供电。

设计完全达到上述要求的保护装置是比较困难的。

目前飞机直流电源系统多采用熔断器实现短路保护。

过电压保护器中的过载保护功能,也能对短路故障起到一定的保护作用。

由此可见,保护装置在电路中的位置非常重要,若将两个NB-200保险丝改装在电流表分流器附近,在B点发生短路时,3个保险丝也会熔断,虽然保护了发电机和蓄电池,但全部汇流条都将中断供电,这样配置是不合理的。

常见的直流电源故障有哪些-解决直流电源常见故障的方法

常见的直流电源故障有哪些-解决直流电源常见故障的方法

常见的直流电源故障有哪些-解决直流电源常见故障的方法常见的直流电源故障有哪些-解决直流电源常见故障的方法直流系统的故障可能会引起所供馈线回路的连锁故障,因此正确、及时地消除直流系统故障缺陷十分重要。

下面,店铺为大家分享解决直流电源常见故障的方法,希望对大家有所帮助!电源负载能力差电源负载能力差是一个常见的故障,一般都是出现在老式或是工作时间长的电源中,主要原因是各元器件老化,开关管的工作不稳定,没有及时进行散热等。

此外还有稳压二极管发热漏电,整流二极管损坏等。

维修方法:用万用表着重检查一下稳压二极管,高压滤波电容,限流电阻有无变质等再仔细检查一下电路板上的所有焊点是否开焊,虚接等。

把开焊的焊点重新焊牢,更换变质的元器件,一般故障即可排除。

无直流电压输出,但保险丝完好这种现象说明开关电源未工作,或者工作后进入了保护状态。

维修方法:首先应判断一下开关电源的主控芯片UC3842是否处在工作状态或已经损坏。

判断方法是这样的:加电测UC3842的第7脚对地电压,若测第8脚有+5V电压,1,2,4,6脚也有不同的电压,则说明电路已起振,UC3842基本正常;若7脚电压低,其余管脚无电压或不波动,则UC3842已损坏。

UC3842芯片损坏最常见的是6,7脚对地击穿,5,7脚对地击穿和1,7脚对地击穿。

如果这几只脚都为击穿,而开关电源还是不能正常启动,则UC3842必坏,应直接更换。

若判断芯片未坏,则就着重检查开关功率管的栅极(G极)的`限流电阻是否开焊,虚接,变值,变质以及开关功率管本身是否性能不良。

除此之外,电源输出线也有可能断线或接触不良也会造成这种故障。

因此在维修时也应注意检查一下。

有直流电压输出,但输出电压过高这种故障往往来自于稳压取样和稳压控制电路出现故障所致。

在开关电源中,直流输出、取样电阻、误差取样放大器(如LM324,LM358等)、光耦合器(PC817)、电源控制芯片(UC3842)等电路共同构成了一个闭合的控制环路,任何一处出问题都会导致输出电压升高。

直流可调稳压电源的输出电流限制与保护机制

直流可调稳压电源的输出电流限制与保护机制

直流可调稳压电源的输出电流限制与保护机制引言:直流可调稳压电源作为一种常见的电子设备,用于提供稳定、可调的直流电压给其他电子元器件供电。

在实际使用中,为了保护电源本身以及负载电路,我们需要对输出电流进行限制和保护。

本文将探讨直流可调稳压电源的输出电流限制机制和保护机制。

1. 输出电流限制机制直流可调稳压电源的输出电流限制是为了防止输出负载电路过载或短路时对电源和负载造成损害。

以下是几种常见的输出电流限制机制:1.1 过流保护器过流保护器是一种常见的输出电流限制部件。

它通过检测输出电流的大小,并与预设的电流阈值进行比较,一旦输出电流超过阈值,保护器就会触发,及时切断输出电路,以保护电源和负载电路的安全。

过流保护器有多种类型,如熔断器、保险丝等。

1.2 电流检测电路电流检测电路是通过采集输出电流的信号,并通过电流传感器转换为电压信号进行检测。

一旦输出电流超过预设的阈值,电流检测电路会向控制电路发送信号,控制电路将根据该信号实施适当的限制措施,例如调整电源的输出电压或切断输出电路。

1.3 负载电流限制器负载电流限制器是一种被动式限流电路,通过在负载电路中添加电阻或电感等元器件来限制输出电流。

当负载电流达到限制器的阈值时,限制器会引入阻抗,减小输出电流,以达到限制电流的目的。

2. 输出电流保护机制除了输出电流的限制,直流可调稳压电源还需要一些保护机制来防止潜在的故障和损坏。

以下是几种常见的输出电流保护机制:2.1 过热保护过热保护是为了防止电源工作过程中因温度过高导致元器件损坏。

一般来说,直流可调稳压电源会加装温度传感器来监测芯片温度。

一旦温度超过设定的阈值,过热保护机制会触发,电源会进入保护状态,停止输出电流,并采取措施散热或降低输出功率。

2.2 短路保护短路保护是为了防止输出端出现短路故障时,电源和负载电路受到损坏。

当输出端短路时,短路保护机制会立即切断输出电路,以保护电源和负载电路的安全。

此外,一些电源还会提供额外的短路保护功能,如自动断电和闪烁指示灯等。

开关电源过载保护短路保护原理

开关电源过载保护短路保护原理

开关电源过载保护短路保护原理嗨,朋友!今天咱们来唠唠开关电源里超有趣的过载保护和短路保护原理呀。

咱先说说开关电源是啥呢?简单来讲,它就像是一个神奇的小盒子,能把市电那种交流电变成我们各种电子设备需要的直流电,就像一个超级翻译官,把一种“电语言”转化成另一种“电语言”。

那过载保护是咋回事呢?你想啊,每个开关电源都有它自己的能力范围,就像人能扛起的重量是有限的一样。

当负载要求的功率超过了开关电源能提供的功率,这就是过载啦。

这时候就像一个小马拉大车,拉不动啦。

在正常工作的时候,开关电源内部的电路会按照一定的规律稳定地输出电流和电压。

可是一旦过载,电路里的一些参数就开始变得不正常啦。

比如说电流会突然增大很多。

这时候,开关电源里有个聪明的小监测员,可能是一个小芯片或者一个电路模块哦,它就会发现电流这个调皮鬼突然变得这么大了。

它就像一个小警察一样,马上开始行动。

它会触发一系列的反应,最常见的就是降低输出电压或者直接停止输出。

为啥要这样呢?这就好比你要是让一个人干太多活,他累得不行了,就只能先歇一歇,不然就会累垮啦。

对于开关电源来说,降低输出电压或者停止输出,就是它保护自己不被累坏的方式呢。

再说说短路保护,这可就更严重啦,就像突然在路上遇到了一个大坑,所有的东西都堵住过不去了。

短路就是电源的输出端直接被一根导线连起来了,电流这个小疯子就想拼命地跑过去,而且是毫无阻拦地跑。

这时候电流会变得超级大,大到如果不加以控制,就会把开关电源内部的各种元件都烧坏,就像一场大火会把房子烧光光一样。

那开关电源怎么应对这种可怕的短路情况呢?它也有自己的秘密武器哦。

当短路发生的时候,电源内部的检测电路会以超快的速度察觉到电流的异常。

这个速度真的是眨眼间的事儿,比你打个喷嚏还快呢。

然后呢,它就会迅速地切断电路,就像拉闸断电一样。

有些开关电源可能还会有一些额外的措施,比如发出一个小信号告诉其他相关的电路或者设备,“我这里短路啦,要小心哦。

直流短路保护方案

直流短路保护方案

直流短路保护方案引言直流短路是指直流电路中两个电极之间出现低阻抗路径,致使电流迅速增大的现象。

直流短路容易引发电路事故,甚至造成设备的损坏和人员的伤害。

为了保护直流电路免受短路带来的危害,需要采取适当的保护措施。

本文将探讨直流短路保护方案及其实施方法。

直流短路的危害直流短路会导致电流急剧增加,给电路和设备带来巨大的压力,造成以下危害:1.电路过载:短路造成电流迅速增大,使得电路承受超过额定负荷的电流,导致电路过载。

2.设备损坏:大电流通过设备,会导致设备的线圈烧坏、电子元件烧毁等损坏情况。

3.电弧故障:短路产生的电弧可能引起火灾,造成财产损失和人员伤亡。

针对上述危害,我们需要一种有效的保护方案,及时检测和隔离短路故障,以保护电路和设备的安全。

直流短路保护方案1. 电流限制器电流限制器是一种基本的直流短路保护设备,用于限制电流在安全范围内。

当电流超过设定值时,电流限制器会迅速切断电路,防止短路电流继续流过。

电流限制器的工作原理是利用电路中的电阻、电感或半导体元件,通过控制电阻、电感或开关的状态来限制电流。

一旦电流超过限定值,电流限制器会切断电路,以保护电路和设备。

2. 熔断器熔断器是一种常见的直流短路保护装置,广泛应用于直流电路中。

熔断器的作用是在电流超过额定值时,自动切断电路,以保护电路免受过载和短路的影响。

熔断器由导体和保护螺丝组成。

当电流超过额定值时,导体受热膨胀,最终融化,从而切断电路。

熔断器可根据其电流容量和断路特性的需求,选择合适的型号。

3. 短路保护继电器短路保护继电器是一种自动检测和隔离短路故障的装置,广泛应用于直流电路中。

短路保护继电器可以实现对大电流短路的快速响应和切断。

短路保护继电器的原理是通过检测电路中的电流和电压来判断是否存在短路故障。

当检测到短路故障时,继电器会迅速切断电路,以保护设备和电路的安全。

4. 地故障保护装置地故障是指直流电路中的电极与地之间出现低阻抗路径,造成电流异常流过地。

UC3842,3843系类开关电源常见保护电路的分析与设计

UC3842,3843系类开关电源常见保护电路的分析与设计

UC3842,3843系类开关电源常见保护电路的分析与设计引言UC3842是美国Unltmde公司生产的一种性能优良的电流控制型脉宽调制芯片,它具有管脚数量少,外围电路简单等特点,因而得到了广泛的应用。

但随着UC3842开关频率的提高,由它所构成的开关电源的保护电路也出现了很多问题。

本文分析了UC3842保护电路的缺陷及改进的方法。

用UC3842做的开关电源的典型电路见图1。

过载和短路保护,一般是通过在开关管的源极串一个电阻(R4),把电流信号送到3842的第3脚来实现保护。

当电源过载时,3842保护动作,使占空比减小,输出电压降低,3842的供电电压Va ux也跟着降低,当低到3842不能工作时,整个电路关闭,然后靠R1、R2开始下一次启动过程。

这被称为“打嗝”式(hicc up)保护。

在这种保护状态下,电源只工作几个开关周期,然后进入很长时间(几百ms到几s)的启动过程,平均功率很低,即使长时间输出短路也不会导致电源的损坏。

由于漏感等原因,有的开关电源在每个开关周期有很大的开关尖峰,即使在占空比很小时,辅助电压Vaux也不能降到足够低,所以一般在辅助电源的整流二极管上串一个电阻(R3),它和C1形成RC滤波,滤掉开通瞬间的尖峰。

仔细调整这个电阻的数值,一般都可以达到满意的保护。

使用这个电路,必须注意选取比较低的辅助电压Vaux,对3842一般为13~15V,使电路容易保护。

图1是使用最广泛的电路,然而它的保护电路仍有几个问题:1.在批量生产时,由于元器件的差异,总会有一些电源不能很好保护,这时需要个别调整R3的数值,给生产造成麻烦;2.在输出电压较低时,如3.3V、5V,由于输出电流大,过载时输出电压下降不大,也很难调整R3到一个理想的数值;3.在正激应用时,辅助电压Vaux虽然也跟随输出变化,但跟输入电压HV的关系更大,也很难调整R3到一个理想的数值。

这时如果采用辅助电路来实现保护关断,会达到更好的效果。

电路基础原理电路中的电源保护与过载保护

电路基础原理电路中的电源保护与过载保护

电路基础原理电路中的电源保护与过载保护电路基础原理:电路中的电源保护与过载保护电力是现代社会的重要基石,无论是家庭用电还是工业生产,电路的安全性与稳定性都是至关重要的。

电源保护与过载保护是电路中保障电源供应稳定并防止电路因过载而受损的重要措施。

本文将对这两种保护措施进行详细论述。

一、电源保护电源保护的目的是保障电路的供电稳定与安全。

要实现电源保护,首先需要了解电源的特性与工作原理。

电源通常由直流电源与交流电源组成。

直流电源的保护主要包括过压保护、欠压保护和短路保护。

过压保护通过使用电压限制器,当电压超过一定范围时自动切断电源供应,以避免电路受到高电压的损害。

欠压保护则是通过电压稳定器来保持供电电压在一定范围内,当电压低于该范围时,电源会自动切断供应。

短路保护是为了防止电路发生短路导致电源传递过大电流,通常采用过流保护开关,当电流超过额定值时会自动切断电路。

交流电源的保护主要包括过载保护、漏电保护和潜火保护。

过载保护是为了防止电路负载过大而导致电源过热甚至引发火灾,一般采用过载保护开关,当电流超出额定值时会切断电源。

漏电保护是为了防止人身触电而设计的,当电流不平衡超过安全范围时,漏电保护装置会切断电源。

潜火保护是一种高级的保护方式,通过温度传感器监测电源工作温度,当温度超出安全范围时,系统会自动切断电路来防止火灾的发生。

二、过载保护过载保护是为了防止电路过载而设计的一种保护机制。

在电路中,过载往往是由负载电流超出额定值引起的。

过载保护的主要目的是保护电源和电路,防止因过载而发生过热、短路和损坏等情况。

过载保护可以通过电路保险丝、熔断器和热保护开关等装置实现。

当电路中的负载电流超过额定值时,保险丝或熔断器会自动熔断,切断电源供应。

热保护开关通过内部的温度传感器监测电路温度,当温度超过安全范围时,会切断电路供电。

过载保护的设计要考虑负载的额定电流、工作环境的温度和电路的稳定性等因素。

在工业生产中,过载保护还需要根据不同的负载特性和工艺流程进行合理的设计和配置,以确保电路的稳定运行与安全。

dcdc限流电路

dcdc限流电路

DC-DC限流电路1. 介绍DC-DC限流电路是一种用于限制直流电流的电路。

它可以有效地控制电流的大小,防止过载和短路等问题的发生。

在许多电子设备中,如电源适配器、锂电池充电器和LED驱动器等,都需要使用DC-DC限流电路来保护设备和延长其使用寿命。

本文将详细介绍DC-DC限流电路的工作原理、常用设计方案以及应用领域等内容。

2. 工作原理2.1 负反馈控制DC-DC限流电路利用负反馈控制实现对输出电流的调节。

常见的负反馈控制方式有基准电压比较法、开关频率变化法和脉宽调制法等。

在基准电压比较法中,将输出端的参考电压与一个内部参考电压进行比较,并通过反馈回路来调整输出端的工作状态,以达到输出恒定电流的目标。

2.2 控制元件选择常见的控制元件包括晶体管、场效应管和MOS管等。

根据不同应用场景和要求,选择合适的控制元件可以提高限流电路的性能和效率。

2.3 保护机制为了保护限流电路和被驱动设备,通常还需要加入过载保护、短路保护和温度保护等机制。

这些保护机制可以有效地防止电流过大、短路或过热等情况对设备造成损害。

3. 常见设计方案3.1 线性限流电路线性限流电路是一种常见的DC-DC限流电路设计方案。

它通过一个功率晶体管来控制输出端的电流大小。

当输出电流超过设定值时,功率晶体管会自动调整工作状态,以限制输出电流。

线性限流电路具有简单、可靠的特点,适用于一些对输出精度要求不高的场景。

然而,由于功率晶体管会产生较大的功耗,线性限流电路的效率较低。

3.2 开关限流电路开关限流电路是另一种常见的设计方案。

它通过开关元件(如MOS管)来控制输出端的工作状态,实现对输出电流的调节。

开关限流电路具有高效率、较低功耗和较好的稳定性等优点。

它适用于一些对输出精度要求较高且功耗要求较低的场景。

4. 应用领域DC-DC限流电路广泛应用于各个领域,以下是几个常见的应用场景:4.1 电源适配器在电源适配器中,DC-DC限流电路可以保护设备免受过载和短路等问题的影响。

中考电学保护电路

中考电学保护电路

中考电学保护电路
电学保护电路是指为了保护电路和电器设备不受过电压、过电流、过热等异常情况的影响,采取一系列的电气保护措施的控制装置。

在中考电学中,常见的电路保护包括过载保护、短路保护和漏电保护。

1. 过载保护:电路中的负载超过额定电流时,会导致设备发热、线路烧毁等问题。

过载保护可以通过电流继电器或热继电器实现,当电路中的电流超过设定值时,保护装置会自动切断电路,起到保护线路和设备的作用。

2. 短路保护:短路是指电路中两个导体或元件之间出现直接连接而形成的低阻抗路径,会导致电流过大、设备烧毁等危险情况。

短路保护通过熔断器、断路器等装置实现,当电路出现短路时,保护装置会自动切断电路,避免危险情况的发生。

3. 漏电保护:漏电是指电路中的电流通过意外途径流向地,可能造成人身伤害甚至火灾等危险。

漏电保护通过漏电保护器实现,当电路中出现漏电时,保护装置会自动切断电路,确保人身安全和设备正常运行。

以上是中考电学中常见的电路保护措施,了解和掌握这些知识可以帮助考生更好地理解和应用电学原理,并在实际生活中正确使用电器设备。

开关电源常用保护电路-过热、过流、过压以及软启动保护电路

开关电源常用保护电路-过热、过流、过压以及软启动保护电路

1引言随着科学技术的发展,电力电子设备与人们的工作、生活的关系日益密切,而电子设备都离不开可靠的电源,因此直流开关电源开始发挥着越来越重要的作用,并相继进入各种电子、电器设备领域,程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源。

同时随着许多高新技术,包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展,开关电源技术在不断地创新,这为直流开关电源提供了广泛的发展空间。

但是由于开关电源中控制电路比较复杂,晶体管和集成器件耐受电、热冲击的能力较差,在使用过程中给用户带来很大不便。

为了保护开关电源自身和负载的安全,根据了直流开关电源的原理和特点,设计了过热保护、过电流保护、过电压保护以及软启动保护电路。

2、开关电源的原理及特点2、1工作原理直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成。

功率转换部分是开关电源的核心,它对非稳定直流进行高频斩波并完成输出所需要的变换功能。

它主要由开关三极管和高频变压器组成。

图1画出了直流开关电源的原理图及等效原理框图,它是由全波整流器,开关管V,激励信号,续流二极管Vp,储能电感和滤波电容C组成。

实际上,直流开关电源的核心部分是一个直流变压器。

2、2特点为了适应用户的需求,国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件,特别是通过改善二次整流器件的损耗,并在功率铁氧体(Mn-Zn)材料上加大科技创新,以提高在高频率和较大磁通密度下获得高的磁性能,同时SMT 技术的应用使得开关电源取得了长足的进展,在电路板两面布置元器件,以确保开关电源的轻、小、薄。

因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化。

直流开关电源的缺点是存在较为严重的开关干扰,适应恶劣环境和突发故障的能力较弱。

由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距,因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高,3、直流开关电源的保护基于直流开关电源的特点和实际的电气状况,为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作,本文根据不同的情况设计了多种保护电路。

简述直流稳压电源的组成部分及各部分作用

简述直流稳压电源的组成部分及各部分作用

简述直流稳压电源的组成部分及各部分作用直流稳压电源是一种用于提供恒定输出电压的电源设备。

它由多个组成部分构成,每个部分都有着不同的作用。

直流稳压电源的主要组成部分是变压器。

变压器通过改变输入电压的大小来实现对输出电压的调整。

它可以将高电压转换为低电压,或者将低电压转换为高电压,以满足不同设备的电压需求。

变压器还能提供电源的隔离功能,保护设备免受电网的干扰。

直流稳压电源中的整流器起着关键作用。

整流器将交流电转换为直流电,以满足大多数电子设备对直流电的需求。

最常见的整流器是整流二极管,它只允许电流在一个方向流动,从而实现交流电到直流电的转换。

除了整流二极管,整流器还可以采用其他器件,如整流桥等。

接下来,直流稳压电源中的滤波器用于去除电源中的纹波和噪声。

由于整流过程会导致输出电压波动和纹波,滤波器的作用就是通过滤除这些波动和纹波,使得输出电压更加稳定和纯净。

滤波器通常由电容器和电感器组成,它们能够将纹波和噪声滤除,并提供稳定的直流电输出。

直流稳压电源中的稳压器也是至关重要的组成部分。

稳压器的作用是保持输出电压的稳定性,即使在输入电压波动或负载变化的情况下,也能够提供恒定的输出电压。

常见的稳压器包括线性稳压器和开关稳压器。

线性稳压器通过调整电压差来保持输出电压的稳定性,而开关稳压器则通过快速开关来调整输出电压。

直流稳压电源还包括过载保护电路和短路保护电路。

过载保护电路能够在输出电流超过设定值时自动切断电源,以保护设备免受过载损坏。

短路保护电路能够在输出短路时自动切断电源,以防止电流过大造成设备损坏。

直流稳压电源由变压器、整流器、滤波器、稳压器以及过载保护电路和短路保护电路等多个组成部分构成。

每个部分都有着不同的作用,共同实现对直流电输出的稳定和可靠。

只有这些部分协调工作,才能够提供稳定的直流电源,满足各种设备对电压的需求。

直流稳压电源在各种电子设备中都起着重要的作用,广泛应用于工业控制、通信、医疗设备等领域。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

直流电源过载及短路保护电路
保护电路的元器件只有1O个,具有电源短路保护、停电自锁、过负荷电流保护功能(过负荷电流大小可调节设定);电路原理图见附图。

接通直流电源VCC。

双色发光管发绿光。

指示直流电源正常。

电源短路保护功能:按下轻触开关K1。

三极管BGI基极经限流电阻R2得到高电平,BG1饱和导通,继电器J吸合,其常开触点J闭合,OUT端正常输出直流电源,发光管发橙色光。

在继电器J 吸合的同时,三极管BG2基极也被下拉成低电平,BG2导通,此时BGl保持导通,整个电路正常工作。

当OUT端发生短路时。

Vcc电压被下拉成近似为零伏(其实。

只要V et电压下降造成三极管BG1基极的电压低于O.7V时),三极管BG1退出饱和导通状态,继电器J释放。

停电自锁:当Vcc电源停电再来电时。

由于BG2基极通过继电器J的线圈处于高电平。

所以BG2截止。

BG1也截止。

继电器J不吸合,OUT端无直流电压输出。

过负荷电流保护:由于变压器存在内阻以及线路存在线电阻,所以。

在电源带上负荷的时侯,会出现电压下降的现象。

负荷越大电压下降也越大。

根据这种原理。

本电路由。

R2和w组成了分压器,分压点电压=W÷(R2+W)xVcc。

所以,当Vcc一定时,如W越小则分压点电压越低;反之。

R2和w是定值。

Vcc越低。

同样分压点电压也越低。

当分压点电压低于017V 时,三极管BGI截止。

继电器J释放,起到了限制负荷电流的作用。

本人采用市售1000mA/15V、800mA/12V、500mA/10V直流电源做实验。

用300W电阻丝作负载(把电阻丝的一端与电源地可靠接牢,并放在一块耐热板上。

然后把电流表的红表笔接在OUT输出端,再用黑表笔从电阻丝的一端贴紧。

慢慢滑向中段)。

调节W阻值。

在100mA一800mA都可以取得满意的保护作用。

电容C1的作用:
在实验制作过程中,未接C1时。

在多次关断并再接通电源Vcc的瞬间。

BG1有时会出现误导通现象,这主要是干扰和BG2可能存在的微小漏电流造成的。

利用电容两端电压不能突变的原理。

在BG1的基极并接上C1后,连续几十次关断并再接通电源Vcc.未再出现误导通现象。

另外,电位器w还起着在停电瞬间对Cl快速放电的作用。

避免电源Vcc在关、开时间极短的情况下。

由于c1的作用出现BG2延迟误导通的现象。
