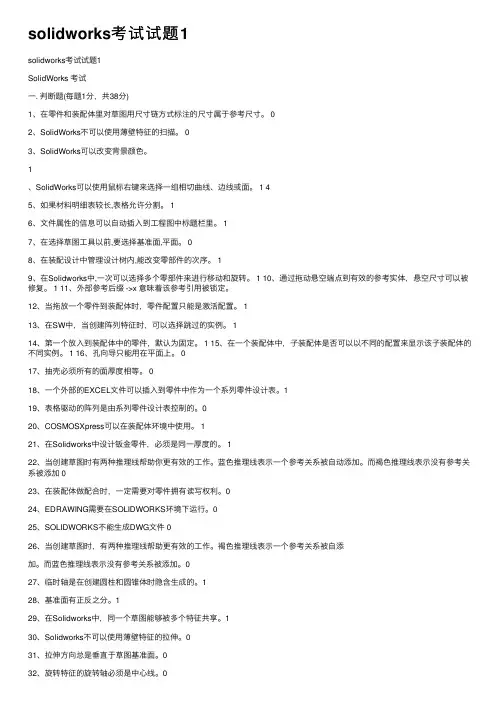

solidworks测试试题

solidworks试题

————————————————————————————————作者：————————————————————————————————日期：

2

solidworks绘图竞赛试题三

考试时间120分钟，总分100分

一、考试要求

新建文件夹：考场号-序号-姓名例如:24-03-张三，考试的全部文件保存在此文件夹下。

二、考试题目

1. 建模：按照零件图中所注尺寸，生成七个零件的实体模型。（其中1、2、3号实体模型各10分，4号实体模型8分，5、6、7号实体模型各4分，共计50分）

2.工程图：根据3号件螺杆实体生成二维工程图。（25分）

具体要求：1、视图：生成与底座零件图相同的工程图（15分）

2、尺寸标注：（5分）

3、技术要求：（5分）

3.按照装配图所示对部件进行装配，建立其三维装配模型。（25分）

4

1号件—底座

5

2号件—螺套

6

3号件—螺杆

4号件—顶垫

7

5号、7号件—螺钉

6号件—横杠

参考装配图如下图：

8
