冷却塔安装规范
冷却塔及电加热控制柜安装
冷却塔及电加热控制柜安装1、冷却塔安装
(1)设备安装前的检查,设备应进行安装前的检查,并应符合
下列规定:
(2)核对设备的型号、规格和技术参数是否符合设计要求,并
具有产品合格证书、产品性能检验报告等。
(3)设备外形应规则、平直,圆弧形表面应平整无明显偏差,
结构应完整,焊缝应饱满,无缺损和孔洞。
(4)金属结构的外表面的色调应一致,且无明显的划伤、锈斑、伤痕、气泡和剥落现象。
(5)设备的进出口应封闭良好,随机的零部件,应齐全无缺损;
(6)设备就位前的基础应进行验收。
设备基础混凝土标号应不
低于C20,其中地脚螺栓预留孔灌注混凝土标号应不低于C25。
核对
其地脚螺栓尺寸,设备基础表面必须平整,平面找平误差应符合该
设备的要求。
冷却塔安装工操作规程(4篇)
冷却塔安装工操作规程第一章总则第一条为了规范冷却塔安装工的操作行为,保障施工质量和安全,特制定本操作规程。
第二条冷却塔安装工操作规程适用于所有从事冷却塔安装工作的操作人员,包括施工单位的工人及相关工程师。
第三条冷却塔安装工务必熟悉并遵守国家相关的安全生产法律法规、技术规范和本规程,以确保施工过程的安全和质量。
第四条冷却塔安装工应具备相关的操作资质,经过公司培训并获得合格证书后方可上岗。
第五条冷却塔安装工必须遵守岗位纪律,服从指挥,严禁酗酒、吸烟和违反公序良俗的行为。
第二章安全规范第六条冷却塔安装工在施工过程中必须穿戴符合安全要求的劳动防护用品,包括安全帽、劳动服、防护鞋等。
第七条冷却塔安装工在工作时应佩戴好个人防护装备,并经过相应的培训,熟练掌握急救措施。
第八条冷却塔安装工在操作设备前必须经过确认和理解设备的结构和工作原理,并按照相关的操作规程进行施工。
第九条冷却塔安装工在安装过程中必须进行工业电气安全操作,检查和确认设备是否有电气故障或漏电现象。
第十条冷却塔安装工在作业前必须检查设备周围的安全状况,如有危险因素应报告相关部门,并采取相应的措施。
第三章施工质量第十一条冷却塔安装工应根据安装图纸和技术要求,正确安装冷却塔设备,保证操作和维护的便利。
第十二条冷却塔安装工在施工过程中应对设备的基础进行检查和测量,确保基础的稳固和水平。
第十三条冷却塔安装工应按照正确的顺序进行设备的组装和安装,严禁因懈怠或疏忽导致设备安装不牢固。
第十四条冷却塔安装工应严格按照设备安装图纸的要求进行设备配管和接线,防止管道泄漏和电气故障。
第四章施工安全第十五条冷却塔安装工在操作设备时应注意安全,禁止将手或脚伸入旋转部件内部,防止发生意外。
第十六条冷却塔安装工在施工过程中应遵守机械设备安全使用规范,定期对设备进行检查和维护。
第十七条冷却塔安装工在施工现场应保持整洁,确保通道畅通,防止物品堆放过多导致的危险。
第十八条冷却塔安装工在设备安装完毕后应进行试运行和调试,确保设备能够正常工作和安全运行。
冷却塔的安装布置的一般要求
冷却塔的安装布置的一般要求
1.为节约占地面积和减少冷却塔对周围环境的影响,通常宜将冷却
塔布置在裙房或主楼的屋顶上,冷水机组与冷却水泵布置在地下室
或室内机房。
2.冷却塔应设置在空气流通、进出口无障碍物的场所。
有时为了建
筑外观而需设围挡时,必须保持有足够的进风面积(开口净风速应小于2m/s)。
3.冷却塔的布置应与建筑协调,并选择较合适的场所。
充分考虑噪
声与飘水对周围环境的影响;如紧挨住宅和对噪声要求较严的地方,应考虑消声和隔声措施。
4.布置冷却塔时,应注意防止冷却塔排风与进风之间形成短路的可
能性;同时,还应防止多个塔之间互相干扰。
5.冷却塔宜单排布置,当必须多排布置时,长轴位于同一直线上的
相邻塔排净距不小于4m,长轴不在同一直线上的、相互平行布置的
塔排之间的净距离不小于塔的进风口高度的4倍。
每排的长度与宽
度之比不宜大于5.1。
6.冷却塔进风口侧与相邻建筑物的净距不应小于塔进风口高度的2倍,周围进风的塔间净距不应小于塔进风口高度的4倍,才能使进
风口区沿高度风速分布均匀和确保必需的进风量。
7.冷却塔周边与塔顶应留有检修通道和管道安装位置,通道净宽不
宜小于1m。
8.冷却塔不应布置在热源、废气和油烟气排放口附近。
9.冷却塔设置在屋顶或裙房顶上时,应校核结构承压强度。
并应设
置在专用基础上,不得直接设置在屋面上。
冷却塔安装要求
冷却塔安装要求冷却塔是工业生产中常见的设备,用于散热和冷却。
为了确保冷却塔的正常运行和安全性,安装过程需要严格按照一定的要求进行。
本文将从基础设施、设备安装、电气接线和安全措施四个方面介绍冷却塔的安装要求。
一、基础设施要求1. 冷却塔的基础应坚固、平整,能够承受冷却塔的重量和振动。
基础混凝土强度应符合设计要求。
2. 基础应远离高温、易燃、易爆等危险场所,并保持良好的排水条件。
3. 冷却塔的基础尺寸和位置应符合设计要求,方便设备的安装和维护。
二、设备安装要求1. 冷却塔的安装位置应远离易燃、易爆、腐蚀性气体等危险场所,并保持良好的通风条件。
2. 冷却塔的安装应遵循设备制造商提供的安装说明和图纸,确保设备的稳固和正常运行。
3. 冷却塔与其他设备之间应保持足够的间距,方便设备的维护和检修。
4. 冷却塔的进水口和出水口应连接到冷却水系统中,确保冷却塔能够正常工作。
三、电气接线要求1. 冷却塔的电气接线应符合国家电气安装标准,并由具备相应资质的电工进行操作。
2. 冷却塔的电气设备和线路应保持良好的绝缘,防止发生漏电和触电事故。
3. 冷却塔的电气设备应安装在干燥通风的场所,避免受潮和腐蚀。
四、安全措施1. 冷却塔的安装过程中,应严格按照相关安全操作规程进行,穿戴必要的安全防护用品。
2. 在冷却塔的周围设置明显的安全警示标志,提醒人员注意安全。
3. 在冷却塔的进水口和出水口设置防护栏杆,防止人员误入或意外坠落。
4. 冷却塔的安装完成后,应进行全面的检查和试运行,确保设备的正常运转和安全性能。
总结:冷却塔的安装要求涉及基础设施、设备安装、电气接线和安全措施等方面。
在安装过程中,要根据设备制造商提供的安装说明进行操作,保证设备的稳固和正常运行。
同时,要严格遵守相关安全操作规程,加强安全防护措施,确保人员和设备的安全。
只有按照要求进行安装,才能保证冷却塔的高效运行和长期使用。

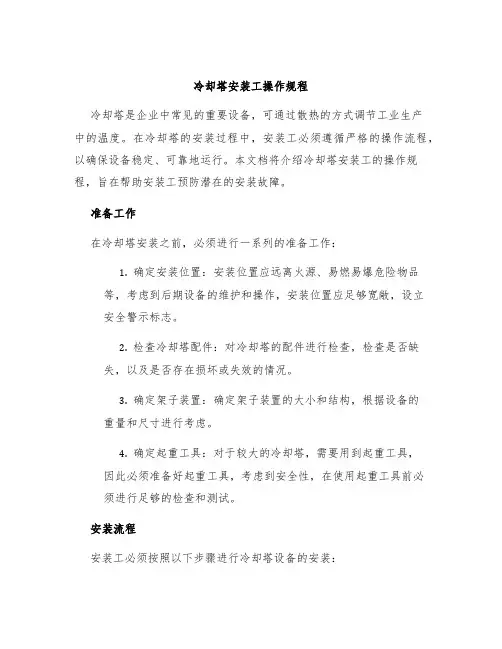

冷却塔安装工操作规程
冷却塔安装工操作规程冷却塔是企业中常见的重要设备,可通过散热的方式调节工业生产中的温度。
在冷却塔的安装过程中,安装工必须遵循严格的操作流程,以确保设备稳定、可靠地运行。
本文档将介绍冷却塔安装工的操作规程,旨在帮助安装工预防潜在的安装故障。
准备工作在冷却塔安装之前,必须进行一系列的准备工作:1.确定安装位置:安装位置应远离火源、易燃易爆危险物品等,考虑到后期设备的维护和操作,安装位置应足够宽敞,设立安全警示标志。
2.检查冷却塔配件:对冷却塔的配件进行检查,检查是否缺失,以及是否存在损坏或失效的情况。
3.确定架子装置:确定架子装置的大小和结构,根据设备的重量和尺寸进行考虑。
4.确定起重工具:对于较大的冷却塔,需要用到起重工具,因此必须准备好起重工具,考虑到安全性,在使用起重工具前必须进行足够的检查和测试。
安装流程安装工必须按照以下步骤进行冷却塔设备的安装:1.架子安装:根据安装位置和冷却塔的大小确定架子装置,并进行架子的安装,架子的安装必须牢固,以确保冷却塔的稳定。
2.冷却塔组装:将冷却塔的各个部件进行组装,拧紧螺母,根据安装说明确定冷却塔各水管、气管的连通方向。
3.起重机升降:对于较大的冷却塔,需要使用起重机进行升降操作,根据起重机操作流程将冷却塔缓缓升起,对于较高的安装位置,需要关注风力情况,确保冷却塔不会受到风的影响。
4.冷却塔组装完成:冷却塔组装好后,要进行整体调整,对于方向、位置等进行调整。
5.连接与测试:根据冷却塔连接方式、测试设备等进行冷却塔连接与测试,持续观察设备运行情况,确保设备运作正常,在确定设备无误后完成安装。
操作注意事项在冷却塔的安装过程中,安装工必须注意以下事项:1.安全问题:安装工需注意工作安全,严格遵守安全操作规定,如果需要人员上高处进行操作,必须检查和保障设备及工具的安全性。
2.动向问题:在升降冷却塔时,必须关注风力情况,并注意尤其保证人员、周围设备、建筑物不会受到影响。
冷却塔安装使用说明
冷却塔安装使用说明1. 概述冷却塔是一种常见的用于工业设备散热的设备,通过水和空气的对流作用来降低设备的温度。
本文档将介绍冷却塔的安装和使用方法,以确保冷却塔能够正常运行并发挥最佳性能。
2. 安装2.1 选择合适的位置选择安装冷却塔的位置非常重要,应考虑以下因素:- 与散热设备之间的距离,确保冷却塔可以有效地散热;- 充分的通风条件,确保冷却塔在运行过程中能够获得足够的新鲜空气;- 安装位置离水源和电源较近,方便设备的连接和维护。
2.2 安装步骤1. 确保冷却塔正常放置在平坦的地面上,避免不稳定和倾斜的情况发生。
2. 根据冷却塔的尺寸和重量,使用适当的固定件将冷却塔固定在地面上,以确保安全稳定。
3. 根据冷却塔和散热设备之间的连接要求,连接冷却塔和散热设备的输送管道。
4. 连接冷却塔的进水管道和出水管道,并确保管道连接可靠密封。
3. 使用3.1 操作步骤1. 启动冷却塔前,请确保所有连接和固定件都已经正确安装。
2. 连接冷却塔的电源,并确保电源接地良好。
3. 打开冷却塔的进水阀门,使冷却塔开始工作。
4. 监测冷却塔的工作状态,定期检查水位、压力、温度等参数,确保正常运行。
3.2 维护与保养1. 定期清洗冷却塔,去除水中的杂质和污垢,保持水路畅通。
2. 检查冷却塔的风扇和电机运行状态,如有异常及时维修或更换。
3. 注意冷却塔周围的环境卫生,防止杂草和垃圾影响冷却效果。
4. 定期检查冷却塔的连接件和固定件是否松动,如有必要及时加固。
4. 安全事项4.1 使用时的注意事项- 在操作和维护冷却塔时,请记住关掉冷却塔的电源,以免触电事故发生。
- 维护过程中,禁止将手和其他物体伸入冷却塔内部,以免发生意外。
- 清洗冷却塔时,应遵守相关的操作规程,保护好自己的皮肤和呼吸系统。
4.2 紧急情况处理- 如发生冷却塔工作异常或其他紧急情况,请立即关掉冷却塔的电源,并及时联系专业维修人员解决问题。
- 在紧急情况下,如果需要清洗冷却塔,请使用適當的个人防护装备,确保自身安全。
冷却塔设备管道安装规范,流程图
冷却塔设备管道安装规范,流程图下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!冷却塔设备管道安装规范与流程详解在工业生产中,冷却塔设备的管道安装是至关重要的环节,它直接影响到设备的运行效率和使用寿命。
冷却塔使用安装说明
冷却塔使用安装说明冷却塔使用安装说明一、安装时的注意事项为了能充分发挥冷却塔的功能,应选择良好的安装场所。
(1)应放置在通风良好洁净的场所。
(2)由冷却塔排出的湿热空气不会再吸入冷却塔内的声所。
(3)应避免在多层次,酸性气体的场所使用,否则会导致热交换器以及配管的腐蚀。
(4)应避免在烟窗以及能受到热源辐射处使用。
(5)冷却塔的进风口和墙壁等之间的距离如下:单塔型为2米,双塔型为2.5米,三塔型为3.5米,四塔以上应为5米以上,墙壁高度应低于冷却塔整体高度。
墙壁过高时,因风向会引起短路,以致影响冷却塔的性能。
(6)冷却塔的排气口和障碍物间的距离应为5米以上。
二、管道配置(1)对制冷设备和冷却塔之间的管道配置一般按管道配置图进行。
同时也应参制冷设备和其它机器的使用说明书进行。
(2)除了循环水输入口外,应按S311规范P=9.8×106Pa进行法兰与管道的连接。
(3)循环水泵吸入部分应设置在低于冷却塔水盘水面的位置。
(4)应设置管道台架使冷却塔不承受管道的重量。
(5)布水槽有好几个时,应在各布水槽的输入口设置蝶阀。
(6)在冷却塔的附近应对供水管设置支撑台架。
三、配线应按照设备技术标准及电力规范正确地进行电机的配线工作。
(1)应确定使用适当的热继电器,交流接触器、保险丝、开关装置及配线。
(2)有关电线的配线,对于正相应进行U和V 的交换。
(逆相配线下,风机作正回转)必须确认从上往下看时风机回转方向应为顺时针方向。
(3)应检查电机接线端子是否拧紧。
即使只有1根电线松动,也会造成电机单相运转,以致烧坏电机。
应十分注意。
四、运转时注意事项(1)运转7-10天后,应重新调整皮带。
在运转初期,因皮带和皮带轮间的确良靡合等原因,皮带的张力会减弱。
(2)冷却塔的性能与循环水量有关,应检查是否达到标准水量。
(3)应充分注意噪音,振动和电流值。
有异常时应参(故障原因和对策表)尽快进行处理。
(4)填料的耐热温度为65摄氏度。
冷却塔安装使用说明
无锡方舟流体科技有限公司
Wuxi ARK Fluid Science Technology Co.Ltd
携手方舟 共赢未来
冷却塔的安装使用说明
一、选择安装场地
冷却塔应安装在有足够承载能力的建筑物地面上,通风要良好,冷却塔的进风口与平行建筑物最短距离应不小于塔体外径的1.5倍,以满足新风进塔无阻和有效避免在有热空气产生,粉末飞纷的场所,否则要采取其它防护措施进行安装。
二、安装须知
冷却塔基础尺寸仅供参考,中心部位有基础的支柱负载为运转重力的25%,其余重力由外围基础支柱平均承担,各基础平面标高误差1mm ; 由于塔体不能承受水管重量,安装水管时必须另设支柱,10mm 以上出水管宜用防震软管(高压胶管)连接;安装底盘时,安装人员应踩在底盘的加强筋上,以避免损坏底盘,安装外壳底盘等纤维件时,应先穿上螺丝,然后依次上紧,避免外壳底盘变形,在确认底盘没有变形,且接缝处及周围干燥后,方可在接缝处铺设纤维毛及涂抹树脂,避免塔体漏水; 冷却塔风扇应顺时针方向旋转,风向向上(或向外)。
风机叶尖与塔内壁之间的间隙应保持均匀,检查叶片安装角度是否相同,调试运转是否平衡,电源功率是否与额定功率一致; 马达需按其标出的接线方向接线,接线后要密封接线盒,马达电路应设有缺相运行保护及过载运行保护,以确保马达可靠运行。
三、冷却塔起动准备
1、开启水盘排污阀门清洗水盆及塔体各部件;
2、检查各运转部件是否灵活,风叶与塔体间隙是否均匀;
3、调整浮球阀,将水盆的水位调节在溢水口以下20mm 处。
冷却塔安装工操作规程
冷却塔安装工操作规程为了保证冷却塔的安全和正常运行,冷却塔安装工需要遵守一定的操作规程。
本文将详细介绍冷却塔安装工的操作规程,包括准备工作、安装步骤、注意事项等内容。
一、准备工作在进行冷却塔安装工作之前,首先要进行准备工作,包括事先准备好必备的工具和材料、检查安装地点是否具备安全保障措施、确认供、排水管道是否已经清理等等。
二、安装步骤1、搭建脚手架在安装冷却塔的现场,需要首先搭建脚手架,以便于工作人员上下,同时也能够为冷却塔的组装搭建更好的平台。
工人在搭建脚手架的同时,也需严格按照操作规程进行,以确保人员安全。
2、安装塔水池安装好脚手架之后,需要开始安装塔水池,主要包括放置塔水池、安装连接管道、检查连接管道是否有泄漏等步骤。
在安装过程中,需要注意安装的严密性,防止塔水池的返水或漏水等情况。
3、组装塔体冷却塔的塔体是由多个分段组成的,需要逐层组装。
在组装的过程中,需要根据标准进行精确的定位并进行安装。
4、安装电机及风机安装完塔体之后,需要安装主要的电机和风机组件。
在安装时,需要根据相关规定进行正确接线,并确保电路的安全。
5、安装零部件完成了主要组件的安装之后,还需要进行其他零部件的安装工作,包括水泵、传动系统、进水、出水管道的连接等等。
三、注意事项1、注意人员安全安装冷却塔的过程中,需要注意人员的安全。
安装工人需要佩戴安全帽、安全鞋等必要的安全装备,并定期进行安全检查。
2、防止火灾在进行焊接、电气接线等工作时,需要特别注意防止火灾的发生。
特别是在进行电气接线时,需要根据电路安全规定,进行正确的接线。
3、检查质量在冷却塔安装完成之后,还需要进行质量检查,以确保安装的质量符合国家规定,并符合冷却塔的设计要求。
以上就是冷却塔安装工的操作规程,需要准备好必要的工具和材料、进行详细的安装步骤,并特别注意人员安全和其他事项的防范。
只有在规范的操作下,才能够保证冷却塔的安全和正常运行。
冷却塔安装工操作规程
冷却塔安装工操作规程第一章操作前的准备工作1.1 前期准备1.1.1 安装工应仔细阅读冷却塔的施工图纸和相关技术文件,了解冷却塔的结构和工艺要求。
1.1.2 安装工应对所需的工具和设备进行清点和检查,确保完好无损。
1.1.3 安装工应核查冷却塔的材料和配件是否齐全,如有缺失应及时通知相关负责人补充。
1.1.4 安装工应了解冷却塔安装的施工计划和安全注意事项。
1.2 现场勘察1.2.1 安装工应与相关负责人一同前往冷却塔的安装现场,对环境条件进行评估和勘察。
1.2.2 安装工应仔细查看冷却塔的基础和设备支架,确保其符合设计要求和施工标准。
1.2.3 安装工应检查现场的安全情况,如有不符合要求的地方应及时提出整改意见。
1.3 安全措施1.3.1 安装工应穿着符合安全要求的工作服和安全帽,并佩戴个人防护用品。
1.3.2 安装工应参与相关的安全培训和指导,了解工作过程中的安全措施和应急处置办法。
1.3.3 安装工应熟悉现场的安全出口和应急通道,并了解使用方法。
第二章冷却塔的组装和安装2.1 基础施工2.1.1 安装工应按照设计要求和图纸指导进行基础施工,确保基础的平整和牢固。
2.1.2 安装工应按照基础施工的时间节点进行进度管理,并及时报告相关负责人。
2.2 设备组装2.2.1 安装工应根据冷却塔的结构和图纸指导进行设备组装,确保每个部件的正确安装位置。
2.2.2 安装工应使用合适的工具和设备进行设备组装,确保组装过程中不损坏设备。
2.3 管道连接2.3.1 安装工应按照设计要求和图纸指导进行管道连接,确保管道的安装位置和方向正确。
2.3.2 安装工应使用合适的管道连接材料和方法,确保连接处的密封性和安全性。
2.3.3 安装工应按照设计要求和图纸指导进行管道的固定和支撑,确保管道的稳定性和安全性。
2.4 附件安装2.4.1 安装工应根据冷却塔的配件和图纸指导进行附件的安装,确保每个附件的正确安装位置。
2.4.2 安装工应使用合适的工具和设备进行附件的安装,确保安装过程中不损坏附件。
冷却塔安装规范
冷却塔安装规范冷却塔安装规范一、概叙1.本公司生产的冷却塔是一种冷水设备,也是一种与建筑混为一体的工艺品,因此需认真安装。
2.作为设备就应保质保量制作,冷却塔可以说是三分制、七分装,安装是冷却塔在交付之前的最后一道工序,因此要十分的负责任地安装好。
二、安装1.底梁(1)在安装底梁前应对基础进行核实。
①支墩的数量、分布是否与双方勾通的基础图相符。
②支墩的顶部是否都在同一水平面上,如有差异应用垫铁块找平,误差大的还应用整块铁块垫,不允许用零碎的铁块垒叠,更不允许用木块或用容易腐朽变形的垫块。
(2)底梁架设①每一支底梁都有相应的位置,不能安错位置,否则底梁不能在支墩上归中。
②对准螺孔上螺栓,进行整体调整,保正底梁的外边线与冷却塔外形线吻合,其正矩形的对角线相等,允差<±2mm。
③拧紧所有螺栓。
2.集水盘(又名存水盘)(1)主底板,有同样外形的两块为一个对角架设,另两块与前两块为轴对称外形的两块,分别置于四角成两组架设。
(2)副底板,全部排放在主底板的中间,按序排放在整个底梁平面上。
(3)校正位置,根据塔宽尺寸找准支撑位置,在塔的宽度及每单元塔有中间支撑的副底板块开口让位的副板对准位置,其开的口子应对准下面底粱,支撑中(孔位)与底梁正中相吻合。
(4)校对无误后在每个接缝处嵌入泡沫橡胶密封条,穿入每个孔位的M10×25的螺栓,泡沫橡胶的接头处不应有缝隙,而应叠加20mm后紧螺栓,以保整个底盘不渗漏。
①主底板及副底板、副底板与副底板之间的高度应在一条线上,无高低,允差1mm。
②四周盘顶边也应在一条直线上,目测无凹凸、进出的现象。
3.竖支撑(1)按照主副底板上的支撑口,放置一支撑,先找准盘帮上的螺孔孔位,划出盘底的孔位,其空位应在下部底梁槽钢的中上,否则需调整到中线,绝不允许在底梁的任何部位动火割口。
(2)内部支称,在相应位置钻孔,使支撑与底梁连接。
(3)所有支撑与底盘接触的位置,中间垫上橡胶垫,螺栓拧紧,以保不漏水。
冷却塔安装作业指导
冷却塔安装作业指导标题:冷却塔安装作业指导引言概述:冷却塔是工业生产中常见的设备,用于降低水温并保持设备正常运行。
正确的安装是冷却塔能否正常运行的关键。
本文将详细介绍冷却塔安装作业指导,匡助读者了解冷却塔的安装步骤和注意事项。
一、准备工作1.1 确认安装位置:选择平整、通风良好的场地,确保冷却塔能够正常运行并方便维护。
1.2 准备设备和工具:准备好冷却塔及其配件,确保所有工具齐全,如扳手、螺丝刀等。
1.3 检查安装图纸:子细阅读冷却塔的安装图纸,了解每一个零部件的位置和连接方式。
二、安装底座2.1 搭建底座:根据安装图纸指导,搭建冷却塔的底座结构,确保底座稳固并符合规范要求。
2.2 固定底座:使用螺栓或者焊接方式将底座固定在地面上,确保底座不会因振动而挪移。
2.3 检查底座:检查底座安装是否坚固,确保底座没有松动或者倾斜的情况。
三、安装塔体3.1 安装塔体结构:根据安装图纸指导,将冷却塔的塔体结构逐步安装,确保每一个零部件的位置正确。
3.2 连接管道:连接冷却塔的进水管道和出水管道,确保管道连接密切,不漏水。
3.3 调整塔体位置:调整冷却塔的位置,使其与进水管道和出水管道对齐,确保水流畅通。
四、安装风机4.1 安装风机叶片:将风机叶片逐个安装在风机轴上,确保叶片位置正确,不会相互干扰。
4.2 连接电源:将风机的电源线连接到电源插座上,确保电源线接线正确,不会浮现短路。
4.3 调试风机:启动风机,调试风机的转速和方向,确保风机正常运转,不会浮现异常噪音或者振动。
五、安装配件5.1 安装水泵:将水泵安装在冷却塔的进水管道上,确保水泵能够正常运转并提供足够的水流量。
5.2 安装控制面板:安装冷却塔的控制面板,设置合适的参数,确保冷却塔能够根据需要进行自动控制。
5.3 检查配件:检查所有配件的安装情况,确保每一个配件都安装正确并能够正常运行。
结论:通过以上的安装作业指导,读者可以了解冷却塔的安装步骤和注意事项,确保冷却塔能够正确安装并正常运行。
冷却塔安装作业指导
冷却塔安装作业指导一、概述冷却塔是工业生产中常用的设备,用于将热水或蒸汽冷却至合适的温度。
本文将详细介绍冷却塔的安装作业指导,包括前期准备工作、安装步骤、安装注意事项等内容。
二、前期准备工作1. 确定安装位置:选择合适的安装位置,要求地面平整、无障碍物,并且便于设备维护和运行。
2. 安装固定基础:根据冷却塔的尺寸和重量,设计并建造合适的固定基础,以确保设备的稳定性。
3. 准备所需设备和材料:根据冷却塔的型号和规格,准备好所需的安装工具、螺栓、垫片等材料。
三、安装步骤1. 拆解冷却塔:将冷却塔的各个部件进行拆解,包括进水口、出水口、风扇、水泵等。
2. 安装支架:将冷却塔的支架固定在预先准备好的固定基础上,确保支架水平稳固。
3. 安装填料层:根据冷却塔的设计要求,在支架上逐层安装填料,填料应均匀分布,确保冷却效果。
4. 安装水泵和管道:根据冷却塔的设计要求,将水泵和管道与冷却塔连接,确保水的流动顺畅。
5. 安装风扇:将风扇安装在冷却塔的顶部,确保风扇与冷却塔的风向一致,并进行固定。
6. 安装进出水口:将进水口和出水口与冷却塔的相应位置连接,确保连接紧密,并进行密封处理。
四、安装注意事项1. 安全第一:在进行冷却塔安装作业时,要严格遵守安全操作规范,佩戴好安全防护装备,确保人身安全。
2. 注意材料质量:选择优质的冷却塔材料,确保设备的使用寿命和安全性能。
3. 注意安装顺序:按照安装步骤的顺序进行作业,确保每个步骤的正确完成。
4. 注意连接紧固:在安装过程中,要注意螺栓和管道的连接紧固,以防止漏水或松动。
5. 注意电气接线:在安装风扇和水泵时,要注意正确接线,确保设备的正常运行。
6. 注意设备平衡:在安装支架和填料层时,要注意设备的平衡性,避免因不平衡而导致设备损坏或运行不稳定。
五、总结冷却塔的安装作业是一个细致且重要的过程,只有正确安装才能保证设备的正常运行和使用寿命。
通过本文的指导,您可以了解到冷却塔安装的前期准备工作、安装步骤和注意事项,希望对您的工作有所帮助。
冷却塔安装作业指导
冷却塔安装作业指导一、介绍冷却塔是工业生产中常用的设备,用于将热水或者蒸汽冷却至合适的温度。
本文将详细介绍冷却塔的安装作业指导,包括施工前准备、安装步骤、安全注意事项等。
二、施工前准备1. 确定冷却塔的安装位置:选择平整稳固的地基,并确保周围无障碍物影响安装和维护。
2. 检查安装材料和工具:确认所有所需的安装材料和工具齐全,并进行必要的检查,确保其完好无损。
3. 制定安装计划:根据冷却塔的尺寸和分量,制定详细的安装计划,包括吊装设备和人员的安排。
三、安装步骤1. 吊装冷却塔:根据安装计划,使用合适的吊装设备将冷却塔吊装至安装位置。
确保吊装过程中冷却塔的稳定和安全。
2. 安装支撑结构:根据冷却塔的设计要求,安装支撑结构,确保其稳固可靠。
3. 连接水管和电缆:根据冷却塔的设计要求,连接冷却塔的进水管、出水管和电缆,确保连接坚固且无泄漏。
4. 安装风扇和机电:根据冷却塔的设计要求,安装风扇和机电,并确保其运转正常。
5. 连接冷却塔与冷却系统:根据冷却系统的设计要求,连接冷却塔与冷却系统,确保连接密切且无泄漏。
6. 安装防护设施:根据安全规范,安装必要的防护设施,确保操作人员的安全。
四、安全注意事项1. 安全第一:在整个安装过程中,始终将安全放在首位,确保施工人员的人身安全。
2. 遵循操作规程:严格按照制定的安装步骤和操作规程进行作业,避免因操作不当而导致事故发生。
3. 使用安全设备:在吊装、安装和连接过程中,使用合适的安全设备,如安全帽、防护手套等,保障人员的身体安全。
4. 定期检查:在安装完成后,定期对冷却塔进行检查和维护,确保其正常运行和安全使用。
5. 紧急救援措施:制定紧急救援措施,并确保施工人员了解和熟悉这些措施,以应对突发情况。
五、总结本文详细介绍了冷却塔安装作业指导,包括施工前准备、安装步骤和安全注意事项等。
在进行冷却塔安装时,务必严格遵守安全规范,确保施工人员的人身安全。
安装完成后,定期检查和维护冷却塔,以确保其正常运行和安全使用。
暖通空调安装工程中的冷却塔安装规范要求
暖通空调安装工程中的冷却塔安装规范要求暖通空调系统是现代建筑必备的重要设备,而冷却塔作为其中的一部分,在系统的正常运行中起到了至关重要的作用。
为了保证暖通空调系统的高效运行和安全使用,特别是冷却塔的安装工程,有一系列的规范要求需要严格遵守。
本文将介绍暖通空调安装工程中冷却塔的相关规范要求。
1. 冷却塔选址规范冷却塔的选址是决定其使用效果的关键因素之一。
根据安装工程的需要,冷却塔应该尽量选择离空调设备较近,在风向中并且不受其他建筑物、烟囱排放等影响的开阔区域进行安装。
选址还需要考虑附近有无腐蚀性气体、灰尘等物质,以及敷设空调水管等方便性因素。
2. 冷却塔布置规范在进行冷却塔布置时,需要根据项目的具体要求和空间限制,合理布置冷却塔的数量和位置。
一般情况下,冷却塔的布置应考虑便于维修和保养,以及其对周围环境的影响。
安装工程还需要注意冷却塔与其他设备的合理距离,以确保冷却塔的风机工作不会对其他设备产生干扰。
3. 冷却塔设备要求在选择冷却塔设备时,需要考虑其冷却效果、耗能、噪音、材料质量等因素。
常见的冷却塔设备有湿式冷却塔和干式冷却塔。
湿式冷却塔通常适用于对冷却要求较高的场所,而干式冷却塔则适用于要求不高或者空间有限的场所。
无论选择哪种类型的冷却塔,设备的材料质量和制造工艺都需要符合相关的行业标准和规范要求。
4. 冷却塔安装工艺要求在进行冷却塔安装工程时,需要按照相关标准和规范要求进行操作,保证安装的质量和安全。
首先,需要根据实际情况进行施工准备,包括对设备、材料的检查和调试。
然后,按照设计要求进行冷却塔设备的组装和安装,并进行相应的连接和调整。
最后,进行必要的测试和检查,确保冷却塔的正常运行和安全使用。
5. 冷却塔维护和保养要求冷却塔的维护和保养至关重要,直接影响其使用寿命和运行效果。
安装工程需要制定相应的维护计划和保养措施,包括冷却塔的清洁、除尘、漏水检查、水位检查等。
此外,还需要定期检查设备的腐蚀情况、防腐保温层的质量,并及时采取修复措施。
冷却塔安装工操作规程
冷却塔安装工操作规程
1、高空作业人员,必须由医生检查并具备身体素质,凡精神不正常、高血压、心脏衰弱者,不得进行高空作业。
2、新工人,你必须先学习安全规定,在他们全部熟悉安全规程后,才能登高作业。
3、对施工人员作好安全教育,每天做好安全检查和交底。
戴安全帽,系安全带。
4、施工现场周围指定的危险区域一般不小于20m2。
5、每班前仔细检查脚手杆、架板、升降设备。
绳索滑车缆风绳、
制动设备等是否完好,发现问题应及时修好。
6、要经常保持上下联系。
起重设备应配备地面指挥人员。
7、应经常检查井架的缆绳、风绳和其他地锚,地锚周围应有防水
措施。
8、安装时,三脚架的护栏应钩好。
9、里外层三角架、吊篮的安全网,其上部应悬挂在外排杆的孔眼中,下部要兜住吊篮、挂在最下层三角架的水平杆上。
10、螺栓(帽)、模板、三角架零件、脚手板操作工具和其他部件不得从高空坠落。
11、遇有雷电、暴雨、严寒、在浓雾和6级以上强风的情况下,不得从事高空或露天作业。
12、夜间经营的活动场所,应有足够的照明。
13、夜间施工必须有专人负责安全生产。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
冷却塔
安装规范
冷却塔安装规范
一、概叙
1.本公司生产的冷却塔是一种冷水设备,也是一种与建筑混为一体的工
艺品,因此需认真安装。
2.作为设备就应保质保量制作,冷却塔可以说是三分制、七分装,安装
是冷却塔在交付之前的最后一道工序,因此要十分的负责任地安装好。
二、安装
1.底梁
(1)在安装底梁前应对基础进行核实。
①支墩的数量、分布是否与双方勾通的基础图相符。
②支墩的顶部是否都在同一水平面上,如有差异应用垫铁块找平,
误差大的还应用整块铁块垫,不允许用零碎的铁块垒叠,更不允
许用木块或用容易腐朽变形的垫块。
(2)底梁架设
①每一支底梁都有相应的位置,不能安错位置,否则底梁不能在支
墩上归中。
②对准螺孔上螺栓,进行整体调整,保正底梁的外边线与冷却塔外
形线吻合,其正矩形的对角线相等,允差<±2mm。
③拧紧所有螺栓。
2.集水盘(又名存水盘)
(1)主底板,有同样外形的两块为一个对角架设,另两块与前两块为轴对称外形的两块,分别置于四角成两组架设。
(2)副底板,全部排放在主底板的中间,按序排放在整个底梁平面上。
(3)校正位置,根据塔宽尺寸找准支撑位置,在塔的宽度及每单元塔有中间支撑的副底板块开口让位的副板对准位置,其开的口子应对准下面底粱,支撑中(孔位)与底梁正中相吻合。
(4)校对无误后在每个接缝处嵌入泡沫橡胶密封条,穿入每个孔位的M10×25的螺栓,泡沫橡胶的接头处不应有缝隙,而应叠加20mm后紧螺栓,以保整个底盘不渗漏。
①主底板及副底板、副底板与副底板之间的高度应在一条线上,无
高低,允差1mm。
②四周盘顶边也应在一条直线上,目测无凹凸、进出的现象。
3.竖支撑
(1)按照主副底板上的支撑口,放置一支撑,先找准盘帮上的螺孔孔位,划出盘底的孔位,其空位应在下部底梁槽钢的中上,否则需调整到中线,绝不允许在底梁的任何部位动火割口。
(2)内部支称,在相应位置钻孔,使支撑与底梁连接。
(3)所有支撑与底盘接触的位置,中间垫上橡胶垫,螺栓拧紧,以保不漏水。
(4)靠紧墙板面的支称,透过底盘应在边底梁槽钢上焊出一段的槽钢之上,而不应在下面没底梁的地方竖支称。
4.填料托板:在支称中间伸出的小脚孔位上将螺栓拧紧,调整塔形保证
每个孔位都串进螺栓紧固。
5.上大梁
(1)两墙板端头的梁和中间不一样,每台或每组塔只有2支,待中间装好后并且双边框架都上好后在架梁双边框架上,在紧固前装墙板。
(2)任何一种塔形组合时才有中间大梁、或单台300型以上有短梁。
①中间大梁是由2支C型钢梁背靠背用螺栓连接紧固成一整件架在支
撑顶端,螺栓连接紧固。
②如果是300型以上塔或300型以上组合的塔组,在风机或塔中心有
4支短梁,每侧2支,螺栓紧固后架于两侧进风面的支撑上,螺栓连接紧固。
6.框架:所为框架即风机、风筒就位框架。
(1)双边框架,是塔体两侧进风窗内靠风筒的双角钢构件,两头与大梁螺栓连接。
(2)塔两端墙板处的双边框是架在支撑上的,而该处大梁是架在双边框架上,由双边框挑住大梁。
(3)上拉条,将拉条连接支撑斜拉,调节松紧,使支撑垂直于底盘,基本使塔整个框架形成正矩形。
(4)上端梁(包边梁),螺栓与大梁端头螺孔栓住连接,紧固后在塔下或从塔一端看塔顶边线应成一个直线,不弯曲,否则应用拉条进行调整。
(5)单框架(单边框),其两端与双边相接,横向的短角钢与大梁相接,使单、双框内部成一正方形,边长应是风筒内径尺寸。
(6)斜角撑,45°切角,斜角撑内边线与对面斜角撑内边线尺寸等于风筒尺寸,整个内部形状为一正八角形。
(7)整个风筒就位框架,双边、单边、斜角撑之间的螺栓不要太紧以便调整,等定形后紧固。
7.顶封板:拼接后内部的圆与框架的整八角内边线相切,三到四个抽芯铆钉暂固定。
8.淋水盘(布水盘)就位于包边梁与双边框架之间,淋水盘的翻边不超出包梁为度。
9.墙板(塔围板、壳体)
(1)在墙板端的顶梁没有紧固前将墙板就位于主底板50mm宽的槽内,顶部贴紧大梁的凸出部位,在内部用墙板挡条(角板)固定住,不使墙板松动。
(2)墙板就位前进行拼装,板与板之间用50的工字铝联,两头用50的槽铝包边,槽铝用拉铆钉固定在墙边支撑上,整体就位。
(3)所有的螺栓孔位螺栓紧固。
(4)在靠近支撑处的槽铝或工字铝上,将长度∠4或∠5角钢用拉铆钉把墙板与支撑连接固定,使墙板不移动。
(5)检修门装好后,开启、关闭自如,把手在没有锁住前应转动灵活,锁闭后应不能随意可开门。
10.维修走道:就位应对正维修门。
11.扶梯:上下螺孔用螺栓紧固,因是安装人员上下塔顶的重要通道,不能马虎,一定要每个螺孔都用螺栓紧固。
12.百叶窗
(1)用螺栓将一侧竖框固定在支撑上。
(2)将百叶板穿插在叶板插条中,插条上与角板下与挡水板均匀分布后用拉铆钉固定,并将另一侧的竖框固定于上。
(3)将固定好的窗扇与已固定的竖柱连接,使所有百叶板插入百叶板插孔,用抽芯铆钉固定好。
(4)另一侧竖框与支撑用螺栓固定紧牢。
13.调整拉条
(1)使整个塔成正矩形,即每个竖面都应垂直于水平面,否则用松紧拉条花兰螺丝的方法来调整。
(2)调整后拉条不要太紧,应留有一定余量,待整塔安装结束时紧死,以保塔体不晃动。
14.风机
(1)出风口风筒
①风筒为多片组装时,每个片与片连接法兰上应有五个螺栓紧固,
并两面都有垫片和弹簧垫。
②连接成一个圆圈后就位于顶封板上的圆孔上,片间连接法兰最
少应有一对在支撑上面。
(2)风机架
①直联式
a.电机斜撑角三只,使电机轴与风筒中心线吻合。
型电机有支架,电机端头端盖为法兰型,就位时电机中轴线与风
筒中心线吻合。
②减速机
a.行心齿轮减速器,就位于槽钢制作的#字架中心,四支M16的
螺栓、弹垫、垫片等紧固。
b.皮带减速机
Ⅰ减速器就位于#字架中心,螺栓紧固。
Ⅱ电机就位于#字架电机位。
Ⅲ连体三角皮带套入电机出轴和减速机大轮。
Ⅳ拉紧电机和皮带,调节吊紧螺丝,使皮带涨紧,紧固电机底脚螺丝。
c.#字架应与风筒牢固连接,架之间的连接螺栓应有弹垫、垫片
紧固。
d.在电机或减速机主轴上装上风机十字盘,拧紧拼死轴端的大螺
母螺帽。
e.对用可调式角度的风机叶片进行组装。
Ⅰ十字盘与叶片的对接法兰都有记号,应对号入座,对号组装。
Ⅱ十字盘的法兰与叶片法兰之间都有叶角刻度,分四个叶角刻度,安装时应将叶片上的单刻度对正第二刻度,四
片都一样,不允许有以上的偏差,待冷却塔调试时或在
使用时降温不够就有加大叶角的余量。
注:当使用中温差不够,可将叶片角度调整到电机允许值之内的最大角度。
Ⅲ所有紧固叶片的螺栓应有弹垫、平垫,拧紧螺栓。
③调整叶片与风筒的间隙,叶尖与风筒的间隙均匀不允许碰壳。
(3)风筒与塔顶连接
①当确认风机风筒组装无误后以观察整个塔体的凌角线条不弯
曲,整齐正矩形后进行风机与塔体的连接。
②风机与塔体的连接不少于六付螺栓紧固件。
a.斜角撑上四只
b.单框架上二只
c.双框架上二只,中间有大小梁以即每台风机塔的进风面有两
段进水布水箱的支撑两侧各两只即四只。
③所有的螺栓连接都应有弹垫、平垫紧固。
(4)进水盘两侧,与包梁螺栓连接二处,与双框架的顶封板上两处螺栓连接。
①螺栓不小于M8。
②表面玻璃钢的进水盘的表面固定螺栓应有垫片。
15.顶封板上视实际加上¢4的抽芯铆钉铆固。
16.塔体清扫
(1)塔顶的铁屑、玻璃钢屑,应扫干净送到垃圾箱,将塔顶的油污和污垢擦洗干净。
(2)塔腔内的杂物、铁屑、垃圾清扫干净。
17.装出水箱
(1)出水箱与底盘之间垫上泡沫橡胶垫,螺栓紧固,以保不漏水。
(2)补水管与溢水管与出水箱法兰之间垫上橡胶垫,螺栓紧固,要保
证不渗漏。
(3)放入滤水网
18.淋水填料片
(1)粘结填料片,每个隔柱点都应有粘结胶水。
①点波式填料,只有一个模具制造,顺、放一张,再调头放一张
粘结,如此粘结,以15张左右为一叠,放置于填料托板上,第
二层和下一层之间用塑料隔网垫上。
注意:一但叠与叠之间有重合之处,将一叠调头放置即可。
②悬挂式填料片,制造时有A、B正反模具,因此在穿管时应A一
张、B一张,A、B交替穿入钢管。
a.每组钢管串满后,在进风面填料支架上,从上到下依序悬
挂在支撑间的支架横梁上。
b.整平各层填料悬挂后的端面,也就是进风面或在塔腔内看
填料都应是一个向内倾斜的六角形蜂窝状平面。
19.检查外观是否是各棱角线直,不弯曲,塔体为正矩形。
20.将拉条花兰调紧,检查所有螺丝不松动。
21.清扫、擦洗冷却塔,无污垢。
22.对底梁和塔体中所有件检查无锈斑,对有碰撞、划痕等处补上同色油漆。
23.打扫现场,保持清洁的环境交付验收。
