课题四 电动后视镜的组成及其原理

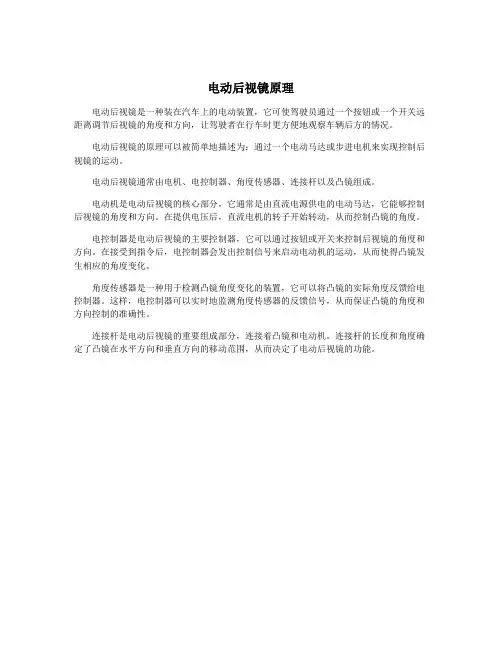

二、电动后视镜原理

电动后视镜主要由调整开关、双电动机、传动和执行机构、外壳及连接件等组成。反射镜的背后装有两套电动机和驱动器，可操纵反射镜上下及左右转动。通常上下方向的转动用一个电动机控制，左右方向的转动用另一个电动机控制。通过改变电动机的电流方向，就可完成对后视镜的上下左右方向的调整。

为了使车能够获得最大的驻车间隙，通过尽可能狭小的路段，有的电动后视镜还带有伸缩功能，由伸缩开关控制伸缩电机工作，使两个后视镜整体回转伸出或缩回。1-枢轴 2-中枢驱动齿轮 3-控制开关

上下调整电动机 5-弹簧圈 6-左右调整电动机图-1 电动后视镜 图-2 电动机后视镜直流电动机

讲清电流路径

故障分析

( l ）左外侧后视镜上下角度的调整

将组合开关旋钮旋向L （左）位置，开关M11 的第3 位接通，左外侧后视镜被选中。此时，如果向上拨动组合开关M 的旋钮，子开关M22 的第1 位接通，电机V34 -2 的电枢电流从下方流人、上方流出，后视镜向上摆动，电路为：C 路电源→熔断器S12→M22的第1 掷第1 位→M11 的第2 掷第3 位→电机V34-2→ M11 的第3 掷第3 位→M22 的第2 掷第1 位→搭铁→电源负极；如果向下拨动组合开关M 的旋钮，子开关M22的第3 位接通，电机V34-2的电枢电流从上方流人、下方流出．后视镜向下摆动，电路为：C 路电源→熔断器S12→M22的第1 掷第3 位→M11的第3 掷第3 位→电机V34-2 M11的第2 掷第3 位→M22 的第2 掷第3 位→搭铁→电源负极。

( 2 ）左外侧后视镜左右角度的调整

在组合开关旋钮处于L （左）位置的前提下，向左拨动组合开关M 的旋钮，子开关M21的第3 位接通，电机V34-1电枢电流从下方流人、上方流出，电机旋转带动左外侧后视镜向左摆动，电路为：C 路电源→熔断器S12 →M21的第2 掷第3 位→M11 的第2 掷第3 位→电机V34-1→ M11 的第1 掷第3 位→M21的第l 掷第3 位→搭铁→电源负极；当向右拨动组合开关M 的旋钮时，子开关M21的第1 位接通，电机V34-1 电枢电流从上方流人、下方流出，电机旋转方向改变，从而带动左外侧后视镜向右摆动，电路为：C 路电源→熔断器S12→ M21的第2 掷第1 位→M11的第1 掷第3 位→电机V34-1→M11 的第2 掷第3 位→M21的第1 掷第1 位→搭铁→电源负极。

当电动后视镜如有故障，其直接表现是后视镜不能被操纵，此时可以进行如下检查：（1）首先检查熔丝和断电器（过载保护），然后用万用表测试开关总成。

（2）如果开关完好，应用12V电源的跨接线检查电动机的工作情况，接线换向时，电动机也应反向转动。

（3）如果电动机工作正常，而后视镜仍不运动，应检查连接后视镜控制开关和车门或仪表板金属件的搭铁情况。

教学总结1、复习：采用老师引导思路的方式综合复习上次课的重点内容

2、由老师提问为什么要在汽车上面安装后视镜从而引入本节课新内容：后视镜

图3 桑塔纳2000型轿车电动后视镜控制电路
