零序电流互感器的原理及作用
零序电流互感器工作原理
零序电流互感器的原理
零序电流互感器的原理
零序电流互感器是用来检测电力系统中零序电流的一种电器装置。
它的工作原理是基于电磁感应的原理。
在电力系统中，零序电流是指在三相电流不平衡时的额外电流分量。
正常情况下，电力系统中的三相电流应该相等，但由于负载不平衡或系统故障等原因，三相电流不平衡会导致额外的零序电流产生。
零序电流互感器是通过将电力系统中的零序电流转化为与之成正比的电信号来进行检测和测量的。
其结构一般由一个铁芯和绕组组成。
铁芯的作用是引导电流，而绕组则是传导电流并感应出相应的电压信号。
当电力系统中的零序电流通过零序电流互感器的绕组时，会在铁芯中产生磁场。
根据电磁感应的原理，磁场的变化会在绕组中产生感应电动势，进而产生与输入电流成正比的电压信号。
这样就可以通过测量绕组上的电压信号来确定电力系统中的零序电流的大小。
为了提高测量的准确性，零序电流互感器一般需要进行校准。
校准的过程是将已知大小的零序电流输入到互感器中，然后测量输出的电压信号，并与理论值进行比较。
根据比较的结果，可以进行相应的修正，以提高互感器的测量准确性。
总之，零序电流互感器是一种通过电磁感应原理来检测和测量电力系统中零序电流的装置。
它的工作原理是利用铁芯和绕组
的结构，将输入的零序电流转化为输出的电压信号。
这种装置在电力系统的运行和故障检测中具有重要的应用价值。

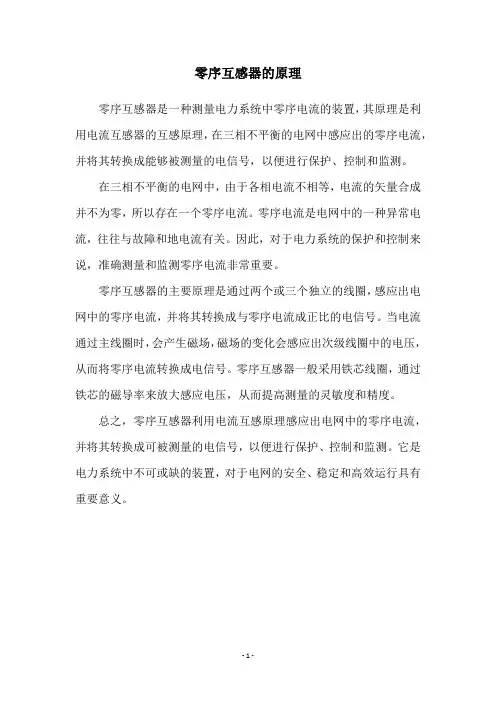

零序互感器的原理
零序互感器的原理
零序互感器是一种测量电力系统中零序电流的装置，其原理是利用电流互感器的互感原理，在三相不平衡的电网中感应出的零序电流，并将其转换成能够被测量的电信号，以便进行保护、控制和监测。
在三相不平衡的电网中，由于各相电流不相等，电流的矢量合成并不为零，所以存在一个零序电流。
零序电流是电网中的一种异常电流，往往与故障和地电流有关。
因此，对于电力系统的保护和控制来说，准确测量和监测零序电流非常重要。
零序互感器的主要原理是通过两个或三个独立的线圈，感应出电网中的零序电流，并将其转换成与零序电流成正比的电信号。
当电流通过主线圈时，会产生磁场，磁场的变化会感应出次级线圈中的电压，从而将零序电流转换成电信号。
零序互感器一般采用铁芯线圈，通过铁芯的磁导率来放大感应电压，从而提高测量的灵敏度和精度。
总之，零序互感器利用电流互感原理感应出电网中的零序电流，并将其转换成可被测量的电信号，以便进行保护、控制和监测。
它是电力系统中不可或缺的装置，对于电网的安全、稳定和高效运行具有重要意义。
- 1 -。
零序电流互感器和剩余电流互感器的异同及设计
零序电流互感器和剩余电流互感器的异同及设计零序电流互感器和剩余电流互感器的异同及设计一、引言在电力系统中，电流互感器是一种非常重要的设备，用于测量电流的大小和方向，保护电力系统的安全和稳定运行。
而零序电流互感器和剩余电流互感器作为电流互感器的两种特殊类型，其设计和运用也呈现出不同的特点。
本文将就零序电流互感器和剩余电流互感器的异同及设计进行深入探讨。
二、零序电流互感器的特点及设计1. 零序电流互感器的作用零序电流互感器是一种用于测量系统中零序电流的互感器，其主要作用是检测系统中的接地故障、漏电和电流不平衡等问题，确保系统的安全运行。
2. 零序电流互感器的设计原理零序电流互感器的设计原理主要是通过差动电流变比和相位角差来实现零序电流的测量。
其设计需要考虑电流变比、绝缘强度、频率响应等因素，以保证测量的准确性和稳定性。
3. 零序电流互感器的特点零序电流互感器具有灵敏度高、响应快、频率范围广等特点，适用于各种类型的电力系统，并且能够准确测量系统中的零序电流。
三、剩余电流互感器的特点及设计1. 剩余电流互感器的作用剩余电流互感器是一种用于测量系统中剩余电流的互感器，其主要作用是检测系统中的接地故障，保护系统的安全运行。
2. 剩余电流互感器的设计原理剩余电流互感器的设计原理主要是通过测量系统中的零序电流，从而实现对剩余电流的测量。
其设计需要考虑电流变比、绝缘强度、频率响应等因素，以保证测量的准确性和稳定性。
3. 剩余电流互感器的特点剩余电流互感器具有灵敏度高、抗干扰能力强、安全可靠等特点，适用于各种类型的电力系统，并且能够准确测量系统中的剩余电流。
四、零序电流互感器和剩余电流互感器的异同1. 设计原理零序电流互感器和剩余电流互感器在设计原理上具有相似之处，都是通过测量电流变比和相位角差来实现电流的测量，但在应用场景和要求上存在一些差异。
2. 作用零序电流互感器主要用于测量系统中的零序电流，以检测系统中的接地故障和漏电等问题；而剩余电流互感器则主要用于测量系统中的剩余电流，以检测接地故障和保护系统的安全运行。
零序电流互感器的原理及作用
零序电流互感器的原理及作用原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。
在线路与电气设备正常的情况下,各相电流的矢量和等于零，因此,零序电流互感器的二次侧绕组无信号输出，执行元件不动作。
当发生接地故障时的各相电流的矢量和不为零,故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作,带动脱扣装置,切换供电网络,达到接地故障保护的目的。
作用:当电路中发生触电或漏电故障时，保护动作，切断电源。
使用:可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器,利用其来检测三相的电流矢量和。
在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 。
如果在三相四线中接入一个电流互感器，这时感应电流为零.当电路中发生触电或漏电故障时,回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I（漏电电流）,这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作,作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零,所产生的电流即为零序电流。
产生零序电流的两个条件：1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生;2、零序电流有通路。
以上两个条件缺一不可.因为缺少第一个，就无源泉;缺少第二个,就是我们通常讨论的“有电压是否一定有电流的问题。
零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC电力行业使用的物品。
零序电流互感器为单匝穿心式电流互感器，一般用与电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。
常见的零序电流互感器零序电流保护的基本原理是基于基尔霍夫电流定律:流入电路中任一节点的复电流的代数和等于零。
零序电流互感器作用
零序电流互感器作用一、概述零序电流互感器（也称为残差电流互感器）是一种用于检测电力系统中的零序电流的设备。
它通过将电流转换成较小的信号，使得监测零序电流变得更加方便和安全。
本文将深入探讨零序电流互感器的作用，包括其工作原理、应用场景以及未来发展方向。
二、工作原理零序电流互感器主要由铁芯、线圈和绝缘层组成。
当通过互感器的电流中存在非零序的分量时，铁芯中会产生磁场，进而在线圈中感应出电势。
该电势信号会被放大并进行处理，最终输出一个与输入电流成正比的信号。
三、应用场景3.1 电力系统保护零序电流互感器在电力系统的保护装置中起着重要的作用。
它能够检测系统中的零序电流，当检测到超过设定阈值的零序电流时，可以触发保护装置，切断电路来保护设备和人员的安全。
3.2 地面故障检测地面故障是电力系统中常见的故障类型之一。
零序电流互感器可以用于检测地面故障引起的零序电流，及时发现故障点并采取相应的修复措施，以保证电力系统的正常运行。
3.3 电流负载平衡在三相电力系统中，如果负载不平衡，会导致零序电流的产生。
通过使用零序电流互感器，可以实时监测和分析电力系统中的零序电流，并采取措施来实现负载的平衡，提高系统的效率和可靠性。
3.4 地电流检测地电流是指通过地面传播的电流，通常是由于电力系统中的故障或不良接地引起的。
零序电流互感器可以检测地电流的存在，并通过相应的保护装置进行处理，以防止电流对周围环境和设备的损害。
四、未来发展方向随着电力系统的不断发展和升级，零序电流互感器也在不断演进和改进。
以下是未来零序电流互感器的发展方向：4.1 精度提升零序电流互感器的精度对于确保电力系统的安全和可靠运行至关重要。
未来的发展方向之一是进一步提升零序电流互感器的精度，使其能够更准确地检测和测量零序电流的大小和变化。
4.2 抗干扰性能改进电力系统中存在各种干扰源，如谐波、电磁干扰等。
为了保证零序电流互感器的正常工作，未来的发展方向是改进其抗干扰性能，提高其对干扰源的适应能力，减少误报和漏报的概率。
零序电流互感器工作原理
零序电流互感器工作原理
零序电流互感器是一种用于测量电力系统中的零序电流的装置。
它主要由铁心、一次绕组、二次绕组和外壳组成。
其工作原理可以概括如下：
1. 零序电流的产生：电力系统中的零序电流主要是由于电力设备的不对称性引起的，如电力变压器的接地故障、电机绕组对地绝缘损坏等。
这些故障会导致电流通过系统的中性点，形成了零序电流。
2. 测量原理：零序电流互感器将电流从高压端引入一次绕组，并利用磁感应作用原理，在二次绕组中诱导出与一次绕组中的电流成比例的电流。
这样，当零序电流通过线圈时，会在二次绕组中诱导出相应的电流信号。
3. 输出信号处理：零序电流互感器的二次绕组输出的电流信号经过信号处理电路进行放大和滤波处理后，输出给设备，如继电器、保护装置等进行判断和处理。
4. 特点和应用：零序电流互感器具有体积小、重量轻、精度高、响应快等特点，广泛应用于电力系统的保护设备中，用于检测和判断电力系统的零序电流异常和故障。
需要注意的是，零序电流互感器在使用时需要按照相关标准和规范进行选型和安装，以确保测量的准确性和安全性。
在实际操作中，还需要定期检验和校准，以保证其正常工作。
零序电流互感器作用
零序电流互感器作用一、前言在电力系统中，零序电流互感器是一种非常重要的设备。
它可以用来检测电力系统中的零序电流，并将其转化为可供保护装置使用的信号。
本文将详细介绍零序电流互感器的作用，包括其定义、原理、应用等方面。
二、定义零序电流互感器是一种测量电力系统中三相不平衡时产生的零序电流的传感器。
它通过将传输线上的三相不平衡电流转换为低值信号来检测该电流，并将其提供给保护装置使用。
三、原理零序电流互感器基于法拉第定律工作。
当传输线上存在三相不平衡时，会产生一个额外的零序电流。
这个额外的电流可以通过放置在传输线上的三个磁芯中间的一个磁芯来检测。
当额外的零序电流通过磁芯时，会在磁芯周围产生一个磁场。
这个磁场可以被转换成一个低值信号，并通过连接到保护装置或其他设备来进行处理。
四、应用1. 保护装置零序电流互感器最常见的应用是在保护装置中。
保护装置可以使用零序电流互感器来检测电力系统中的故障，并采取适当的措施来防止故障扩散。
例如，当出现接地故障时，会产生额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给保护装置。
保护装置可以使用这个信号来断开故障区域与电力系统的连接，从而防止故障扩散。
2. 三相不平衡检测除了用于保护装置外，零序电流互感器还可以用于检测三相不平衡。
当传输线上存在三相不平衡时，会产生一个额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给其他设备进行处理。
3. 用于地面监测在一些特殊情况下，零序电流互感器也可以用于地面监测。
例如，在一些高压输电线路中，可能会出现由于树木、建筑物等原因导致导线触地的情况。
此时，会产生一个额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给其他设备进行处理。
五、总结本文详细介绍了零序电流互感器的作用，包括其定义、原理、应用等方面。
可以看出，零序电流互感器在电力系统中扮演着非常重要的角色，可以用于保护装置、三相不平衡检测和地面监测等方面。
零序电流互感器穿线方法
零序电流互感器穿线方法零序电流互感器是一种用于电力系统中的保护装置，它可以检测电力系统中的零序电流，从而实现对电力系统的保护。
在使用零序电流互感器时，需要进行穿线操作，以确保其正常工作。
下面将介绍零序电流互感器的穿线方法。
一、零序电流互感器的基本原理零序电流互感器是一种电流互感器，它可以检测电力系统中的零序电流。
在电力系统中，零序电流是指三相电流不平衡时，通过中性点流过的电流。
零序电流互感器的基本原理是利用电流互感器的变压作用，将电力系统中的零序电流变成可以测量的电流信号，从而实现对电力系统的保护。
二、零序电流互感器的穿线方法1. 确定穿线位置在进行零序电流互感器的穿线操作之前，需要先确定穿线位置。
一般来说，零序电流互感器的穿线位置应该选择在电力系统的中性点处。
如果无法确定中性点的位置，可以通过测量三相电流的大小来确定。
2. 进行穿线操作确定穿线位置之后，就可以进行穿线操作了。
穿线操作的具体步骤如下：（1）将电力系统中的三相电流分别接入零序电流互感器的三个相位端口。
（2）将零序电流互感器的中性端口接入电力系统的中性点处。
（3）将零序电流互感器的输出端口接入保护装置或测量仪表。
3. 注意事项在进行零序电流互感器的穿线操作时，需要注意以下事项：（1）穿线前需要确认电力系统的电压等级和电流等级，以确保零序电流互感器的额定电压和额定电流符合要求。
（2）穿线时需要注意线路的接线顺序，以确保电流互感器的正常工作。
（3）穿线后需要进行电气测试，以确保零序电流互感器的输出信号符合要求。
三、总结零序电流互感器是一种用于电力系统中的保护装置，它可以检测电力系统中的零序电流。
在使用零序电流互感器时，需要进行穿线操作，以确保其正常工作。
穿线操作需要注意线路的接线顺序和电气测试等事项。
通过正确的穿线操作，可以确保零序电流互感器的正常工作，从而实现对电力系统的保护。
零序电流互感器
零序电流互感器1 用途及性能要求零序电流互感器是一种专门用来变换零序电流的电流互感器。
它分为：三相输电线穿过二次绕组的单台零序电流互感器；三台单相保护用电流互感器组成的零序电流互感器组，又称零序电流滤过器。
1.1 单台零序电流互感器（a）接在三相输电线上这种零序电流互感器仅用于中性点绝缘系统中的单相接地时需断路器跳闸的保护，多用于低电压系统又分为电缆式和母线式。
中压系统中用的单台零序电流互感器，例如20kV发电机母线上的零序电流互感器，三相母线的绝缘较难解决。
如图1所示，三相输电线同时穿过互感器绕组的窗口，三相输电线即是零序电流互感器的一次绕组。
正常运行时，系统三相电流的相量和等于零，零序电流图1 零序电流互感器用于线路单相接地保护互感器的二次绕组没有电流输出。
当某一线路发生单相接地故障时，例如图1中第Ⅲ条线路的A相接地，各条线路的A相对地的电容均波短接，B、C两相的电容电流都经接地点流回电源，如图中箭头所示。
线路Ⅲ上的零序电流互感器的一次电流最大，达到零序保护继电器的最小动作电流值，保护装置动作。
线路Ⅰ和Ⅱ上的零序电流互感器虽然也有一次电流，但是都小于继电器的最小动作电流，保护装置不会动作。
中性点绝缘系统中发生单相接地故障时，非故障相电压升高√3倍。
图1中B、C相电压均升高√3倍，它们间的相位角由无故障时的120°变成60°，B、C相对地电容电流之和将升到无故障时每相对地电容电流I C的3倍。
在图1中，线路Ⅰ和Ⅱ上的零序电流互感器一次电流是本线路的3I C，而线路Ⅲ上的零序电流互感器一次电流则是所有非故障线路3 I C之和。
故继电器的最小动作电流要大于本线路的3I C，以保证其他线路接地短路时本线路的继电保护装置不动作。
这种零序电流互感器用于变压器绕组接地保护（也可用于发电机或电动机绕组接地保护）时的结线见图2所示。
当变压器绕组发生一点接地时，只要故障电流（零序电流）达到继电器的最小动作电流，继电保护装置即可动作。
零序电流互感器的作用及其原理
零序电流互感器的作用及其原理
零序电流互感器是一种用来测量零序电流的电气仪器。
它可以测量系统中的零序电流，以检测过电流保护器的运行状态，及时发现电气设备的缺陷，从而起到保护系统的作用。
零序电流互感器的原理是基于改变电流的磁感应，当一个电流通过一个线圈时，线圈内将产生一个磁场，当另一个线圈处于这个磁场中时，线圈内的电流将发生变化。
这就是零序电流互感器的原理。
零序电流互感器由一组线圈和一个精密测量电路组成。
线圈连接到电源路线的母线上，当零序电流流入线圈时，线圈内产生磁场，精密测量电路检测线圈内电流的改变，然后将其转换为可以显示的数字信号，以此来测量零序电流的大小。
零序电流互感器可以有效检测系统中电缆的短路、断路、开路等故障情况，从而及时发现电气设备的缺陷，以及过电流保护器的运行状态，从而起到保护系统的作用。
因此，零序电流互感器可以被广泛应用于电力系统的检测与保护中。
零序电流互感器
零序电流互感器零序电流互感器（Zero-sequence Current Transformer）是电力系统保护与控制中的一种重要装置，一般用来测量电网中的零序电流。
随着电力系统的发展，零序电流互感器已经成为电力系统的必要专业设备之一。
本文将从零序电流互感器的基本原理、分类、装置接线、性能要求等方面对其进行介绍。
一、零序电流互感器的基本原理零序电流互感器是一种特殊的互感器，其理论基础是梅比乌斯定理。
梅比乌斯定理是指：在一般多维拓扑空间中任取两个简单闭合曲面，如果第一个曲面所包围的自由电荷等于第二个曲面所包围的自由电荷，则两个曲面所包围的电流相等。
在电力系统中，由于各种不光滑的介质和线路的存在，零序电流是不可避免的。
而零序电流互感器的作用就是测量电网中零序电流的大小和方向，以便对电网进行保护和控制，保证电网的安全和可靠运行。
二、零序电流互感器的分类零序电流互感器按照其磁路结构可以分为铁芯型和空芯型两种。
铁芯型零序电流互感器是指在传导体上套上一个铁芯，使其成为一个磁路，从而形成互感器的磁路；而空芯型零序电流互感器则是使用一些特殊的材料（如磁场屏蔽材料）来形成互感器的空磁路结构，以实现对电流的测量。
另外，零序电流互感器还可以根据其测量范围的不同分为三相零序电流互感器和单相零序电流互感器两种。
三相零序电流互感器适用于对三相电网中的零序电流进行测量；而单相零序电流互感器则可以独立地测量单一电缆、设备或线路中的零序电流。
三、零序电流互感器的装置接线零序电流互感器的装置接线分为串联接线和并联接线两种方式。
在电网中，常常使用并联方式来连接零序电流互感器，使其与保护继电器并联，完成对电网中零序电流的测量和监测。
对于三相电网，通常需要使用三台零序电流互感器来进行测量，三个零序电流互感器应该放置于同一个位置，以保证其磁通量的一致性。
此外，在并联连接时，应该保持电流方向一致，以免由于相位差而导致测量误差。
四、零序电流互感器的性能要求（一）线圈匝数：线圈匝数越多，磁通量就越大，灵敏度也就越高，线圈匝数的选择应该根据测量需求来确定。
零序互感器的概述
主要用于测量三相系统中各相电流和零序电流，将大电流按比例变换为小电流信 号，供测量仪器或仪表使用。
按结构分类
常规零序互感器
采用常规的线圈绕组和磁芯结构，具有较小的体积和重量， 适用于固定安装和集中检测。
光学零序互感器
采用光学原理和光纤传输技术，具有较高的绝缘性能和抗电 磁干扰能力，适用于高压和超高压系统中的在线监测和分布 式检测。
零序互感器的主要参数
额定电流
零序互感器能够长期通过而不超过其允许温升的最大电流值。
额定电压
零序互感器能够正常工作的最高电压值。
准确度等级
表示零序互感器的测量误差范围，根据不同的准确度等级，可以满足 不同的测量要求。
相位差
零序互感器的输出信号与输入信号之间的相位差，对于保护用零序互 感器，要求相位差较小以提高保护动作的准确性和快速性。
由于长期使用或环境潮湿等原因，可能导致零序互感器绝缘性 能下降，需进行干燥处理或更换绝缘材料。
铁芯松动会导致测量误差和设备损坏，需要重新紧固或更换铁 芯。
匝间短路可能导致设备损坏和安全事故，需立即停用检查并修 复故障。
维护与保养建议
定期检查
按照规定周期对零序互感器进 行检查，包括外观、接线和接
地线等。
03
零序互感器的优缺点分 析
优点分析
01
02
03
04
高精度测量
零序互感器在测量三相 不平衡电流时具有高精 度，能够准确反映系统 的电气状态。
结构简单
零序互感器结构简单， 易于安装和维护，降低 了使用成本。
抗干扰能力强
由于零序互感器只对零 序电流敏感，因此具有 较强的抗干扰能力，能 够在复杂环境中稳定运 行。
零序电流互感器的作用与原理 (图文) 民熔
零序电流互感器的作用、原理零序互感器一般指零序电流互感器电力行业使用的物品。
零序电流互感器为单匝穿心式电流互感器，一般用于电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。
民熔 LXK-φ120电缆型零序电流互感器材质防锈耐用使用绝缘油制冷切割工艺，避免了互感器长期使用过程中的腐蚀紫铜排固定二次接线端子敏感敏捷零序电流保护具体应用可在三相线路上各装一个电流互感器（CT），或让三相导线一起穿过一零序CT，也可在中性线N上安装一个零序CT，利用这些C.T来检测三相的电流矢量和，即零序电流Io，IA+IB+IC=Io当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），Io=0；当线路上所接的三相负荷不平衡，则Io=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。
零序电流保护一般适用于TN接地系统。
对于TN-C系统，ID回路阻抗包括相线阻抗Z1、PE线阻抗ZPE和接触阻抗ZF，即ZS=Z1+ZPE+ZF；对于TN-C系统，ID 回路阻抗包括相线阻抗Z1、笔线阻抗zpen和接触电阻ZF，即ZS=Z1+zpen+ZF；对于TN-C-S系统，ID回路阻抗包括相线阻抗Z1，笔线阻抗zpenPE线阻抗ZPE和接触电阻ZF，即ZS=Z1+zpen+ZPE+ZF，产生单相接地故障电流id=220/ZS，明显大于三相无故障不平衡电流。
只要设置合适，就可以检测出接地故障时的零序电流，切断故障电路。
但对于it系统，一般应用于对供电可靠性要求较高的工矿企业，不需要立即切断供电回路进行单相接地，而是需要发出绝缘损坏监测信号来维持供电一段时间。
单相接地时，流过故障线路的零序电流是整个系统无故障时的电容电流之和，因此很容易检测出接地故障电流。
因此，零序电流保护装置可用于监测相对第一次接地故障。
110kv零序线路零序电流互感器
110kv零序线路零序电流互感器下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、 110kv零序线路零序电流互感器的应用和意义。
零序电流互感器在漏电断路器中所起的作用
零序电流互感器在漏电断路器中所起的作用一、前言随着电气设备的不断普及和使用，漏电保护装置已经成为了现代电气系统中不可或缺的重要组成部分。
漏电保护装置主要是用来检测和保护人和设备免受漏电流的伤害。
而在漏电保护装置中，零序电流互感器就是一个非常重要的元件，本文将详细介绍零序电流互感器在漏电断路器中所起的作用。
二、零序电流互感器的基本概念1. 零序电流互感器的定义零序电流互感器（Zero Sequence Current Transformer）又称为“三相零序互感器”，是一种用于测量三相系统中任意一相或三相之间的零序（对称）电流变压器。
2. 零序电流互感器的结构零序电流互感器由铁心、一次线圈、二次线圈和外壳等部分组成。
其中，铁心是由硅钢片堆叠而成，以减小铁损和涡流损耗；一次线圈通常包裹在三根导线上，用于测量三相系统中任意一相或三相之间的零序电流；二次线圈用于将一次线圈中的电流信号转换成标准信号输出；外壳则用于保护零序电流互感器免受外界环境的影响。
3. 零序电流互感器的工作原理零序电流互感器的工作原理基于法拉第电磁感应定律。
当三相系统中出现零序电流时，这些电流会通过一次线圈，产生一个与之成正比的磁通量，从而在二次线圈中诱导出相应的电压信号。
这个信号可以被漏电断路器等装置用来判断是否存在漏电故障。
三、漏电断路器的基本概念1. 漏电断路器的定义漏电断路器（Residual Current Device）是一种专门用于检测和保护人和设备免受漏电流伤害的保护装置。
它可以检测到任何通过人体或设备外壳进入地面或其他地方的漏电故障，并在发现故障时自动切断供电。
2. 漏电断路器的结构漏电断路器由主触头、副触头、弹簧、机构等部分组成。
其中，主触头用于接入电源，副触头用于接入负载；弹簧和机构则用于控制断路器的开关状态。
3. 漏电断路器的工作原理漏电断路器的工作原理基于法拉第电磁感应定律和欧姆定律。
当漏电故障发生时，漏电电流会通过零序电流互感器产生一个信号，这个信号会被送到漏电断路器中进行比较。
零序电流互感器的作用
零序电流互感器的作用
零序电流互感器为单匝穿心式电流互感器，一般用于电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。
零序电流互感器在电力系
统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，
实现保护或监控。
当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作（切断电源，报警等等）。
零序电流互感器是检测中性点不平衡电流用装置，通常配合继电保护装置用。
用来检测某相电流或电气保护线路电流的装置，配合继电保护装置
使用。
零序电流互感器也可以检测单相两线电流或三相四线电流矢量和是否为零，不为零时输出触发信号；一般电流互感器只是检测导线上电流的大小，常用于显示作用。
零序电流互感器可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，
利用其来检测三相的电流矢量和。
欧姆龙 零序电流互感器
欧姆龙零序电流互感器
欧姆龙零序电流互感器是一种用于测量电力系统中的零序电流的设备。
它起到了保护电力系统的作用，可以有效地检测到电流中的异常情况，并及时采取措施避免潜在的危险。
零序电流是指三相对地电流的不平衡，它可能是由于线路故障、设备故障或其他原因引起的。
当电力系统中存在零序电流时，会导致设备过载、电压不稳定甚至引发火灾等严重后果。
因此，监测和控制零序电流的变化对于保护电力系统的安全运行至关重要。
欧姆龙零序电流互感器通过感应电流中的磁场变化来实现测量功能。
它通常由铁心、绕组和外壳等部分组成。
当电流通过绕组时，产生的磁场会在铁心中感应出电动势，从而实现电流的测量。
这种设计使得零序电流互感器具有体积小、重量轻、结构简单等优点，便于安装和使用。
零序电流互感器广泛应用于电力系统的各个环节，如变电站、发电厂、工业生产线等。
它能够提供准确可靠的电流数据，帮助工程师及时发现电力系统中的问题，并采取相应的措施。
此外，零序电流互感器还可以与保护装置等设备配合使用，实现对电流的自动控制和保护。
欧姆龙零序电流互感器是一种重要的电力设备，它在保护电力系统安全运行方面发挥着重要作用。
通过准确测量电流数据，及时发现
潜在问题，确保电力系统的稳定运行。
同时，它的简单结构和便捷安装也使得它成为电力系统中不可或缺的一部分。
零序电流互感器
零序电流互感器1用途及性能要求零序电流互感器是一种专门用来变换零序电流的电流互感器。
它分为：三相输电线穿过二次绕组的单台零序电流互感器；三台单相保护用电流互感器组成的零序电流互感器组，又称零序电流滤过器。
1.1单台零序电流互感器（@）接在三相输电线上这种零序电流互感器仅用于中性点绝缘系统中的单相接地时需断路器跳闸的保护，多用于低电压系统又分为电缆式和母线式。
中压系统中用的单台零序电流互感器，例如20kV发电机母线上的零序电流互感器，三相母线的绝缘较难解决。
如图1所示，三相输电线同时穿过互感器绕组的窗口，三相输电线即是零序电流互感器的一次绕组。
正常运行时，系统三相电流的相量和等于零，零序电流图1零序电流互感器用于线路单相接地保护互感器的二次绕组没有电流输出。
当某一线路发生单相接地故障时，例如图1中第in条线路的A相接地，各条线路的A相对地的电容均波短接，8、C两相的电容电流都经接地点流回电源，如图中箭头所示。
线路ni上的零序电流互感器的一次电流最大，达到零序保护继电器的最小动作电流值，保护装置动作。
线路I和n上的零序电流互感器虽然也有一次电流，但是都小于继电器的最小动作电流，保护装置不会动作。
中性点绝缘系统中发生单相接地故障时，非故障相电压升高J3倍。
图1中B、C相电压均升高J3倍，它们间的相位角由无故障时的120°变成60°，B、C相对地电容电流之和将升到无故障时每相对地电容电流I C的3倍。
在图1中，线路I和H上的零序电流互感器一次电流是本线路的3I C，而线路III上的零序电流互感器一次电流则是所有非故障线路3I C之和。
故继电器的最小动作电流要大于本线路的3I C,以保证其他线路接地短路时本线路的继电保护装置不动作。
这种零序电流互感器用于变压器绕组接地保护（也可用于发电机或电动机绕组接地保护）时的结线见图2所示。
当变压器绕组发生一点接地时，只要故障电流（零序电流）达到继电器的最小动作电流，继电保护装置即可动作。
零序电流互感器工作原理
零序电流互感器工作原理零序电流互感器是一种用于测量或检测系统中的零序电流的互感器。
零序电流是指在三相电力系统中，三相电流之间的不平衡所导致的零序电流。
零序电流互感器的作用是将系统中的零序电流转化为可测量的信号，并传递给测量或保护装置。
零序电流互感器的工作原理可以简单描述为以下几个步骤：1. 传导电流：当系统中存在零序电流时，零序电流互感器将通过其一次侧绕组接入系统电路中。
这个侧绕组一般会与系统中的中性点相连接。
2. 电磁感应：零序电流通过互感器的一次侧绕组时，会在互感器的二次侧绕组中产生电磁感应。
这个二次侧绕组通常是多匝绕组，可以根据需要进行匝数的选择。
3. 信号传递：电磁感应作用下，在互感器的二次侧绕组中会产生与零序电流成正比的电压信号。
这个电压信号可以通过连接在互感器的二次侧的测量或保护装置进行读取和处理。
4. 标准化信号：为了方便测量或保护装置的使用，在互感器的二次侧通常会进行信号的标准化处理。
这个处理可以包括放大、滤波和线性化等操作，以使信号符合测量或保护装置的要求。
通过以上几个步骤，零序电流互感器可以将系统中的零序电流转化为可测量的标准信号。
这样，我们可以通过测量或保护装置来监测和保护系统中的零序电流，防止可能的故障或事故发生。
需要注意的是，零序电流互感器的选择和使用应根据具体的系统要求和应用场景来确定。
在选择互感器时，需要考虑系统的额定电流、额定电压、精度等参数，并确保互感器的额定参数满足系统的需求。
总结起来，零序电流互感器是一种基于电磁感应原理的电气设备，用于测量和检测系统中的零序电流。
通过传导电流、电磁感应、信号传递和标准化信号等步骤，零序电流互感器可以将系统中的零序电流转化为可测量的标准信号，以供测量或保护装置使用。
选择和使用互感器时需考虑系统要求，并确保互感器的额定参数符合系统需求。
这样，零序电流互感器可以有效地监测和保护系统中的零序电流，确保系统的安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
零序电流互感器的原理及作用
原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。
在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。
当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。
作用：当电路中发生触电或漏电故障时，保护动作，切断电源。
使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。
在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+Ic=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。
当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
产生零序电流的两个条件:
1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；
2、零序电流有通路。
以上两个条件缺一不可。
因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。
零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC。
