二极管整流 损耗
二极管整流桥电路
二极管整流桥电路
二极管整流桥电路是一种常用的电力整流电路，用于将交流电转换为直流电。
它由四个二极管组成，连接成一个桥式电路，通常被称为整流桥。
整流桥电路的输入端连接着交流电源，输出端连接着负载。
整流桥电路的工作原理是利用二极管的单向导通性质，将输入的交流电转换为单向的直流电，输出到负载上。
整流桥电路的输入端有两个电极，分别是正极和负极，输出端也有两个电极，分别是正极和负极。
在正半周内，整流桥电路的输入端的正极连接到正极，负极连接到负极，此时整流桥电路的四个二极管中，前两个二极管导通，后两个二极管截止，输出端的正极和负极分别连接到正极和负极，输出端的电压等于输入端的电压。
在负半周内，整流桥电路的输入端的正极连接到负极，负极连接到正极，此时整流桥电路的前两个二极管截止，后两个二极管导通，输出端的正极和负极分别连接到负极和正极，输出端的电压等于输入端的电压的相反数。
整流桥电路的优点是结构简单，可靠性高，输出电压脉动小，适用于各种交流电源的变压整流。
缺点是效率较低，因为在整流过程中会产生一定的电能损耗。
五种二极管用途分类原理及应用
五种二极管用途分类原理及应用二极管是一种两端只能导通电流一个方向的电子器件，广泛应用于电子电路中。
下面将对五种不同类型的二极管的用途、分类原理及应用进行详细介绍。
一、整流二极管整流二极管是最常见的二极管类型之一，也被称为普通二极管。
它具有只允许电流在一个方向上流动的特性，常用于将交流电转换为直流电的整流电路。
其实现原理是基于半导体材料的PN结，当PN结的P端接在正电压（高电位）上，N 端接在负电压（低电位）上时，PN结处形成耗尽区，电流无法通过。
当P端接在负电压上，N端接在正电压上时，PN结处不再形成耗尽区，电流得以通过。
整流二极管的应用包括电源转换器、电动机驱动、充电电路等。
二、肖特基二极管肖特基二极管是一种由金属与半导体接触形成的二极管。
它具有低电压损失、快速开关速度和低反向电流等特点。
肖特基二极管的工作原理是基于肖特基接触，即由于金属和半导体之间的电子互相扩散而形成的电势垒。
与整流二极管相比，肖特基二极管具有更低的开启电压且反向耐压较低。
它广泛应用于高频电路、开关电源、闭环控制电路等领域。
三、快恢复二极管快恢复二极管是一种在有源区恢复更快的二极管，常用于高频和高功率电路中。
其主要特点是恢复时间短，能够较快地提供导通状态，从而减小电压压降和功率损耗。
快恢复二极管的核心技术是降低PN结的耗尽层宽度，以实现更快的恢复速度。
快恢复二极管常用于电源开关电路、光伏逆变器、军事雷达等高性能电源和高频电路。
四、肖特基势垒调制二极管肖特基势垒调制二极管（Schottky Barrier Diode，SBD）是一种工作在高频范围内的二极管。
它的优点在于具有快速开关速度、低正向电压丢失和低反向电流。
肖特基势垒调制二极管的工作原理是利用了金属与半导体之间的Schottky接触，形成了一种比PN结更快和更高效的电子注入和排出方式。
典型应用包括射频电路中的混频器、变频器以及开关电源。
五、发光二极管发光二极管（Light Emitting Diode，LED）是一种可以将电能转化为可见光的二极管。
二极管整流 损耗
二极管整流损耗
二极管整流是将交流信号转换为直流信号的一种技术。
在二极管整流过程中，有一定的损耗。
损耗主要来自以下几个方面：
1. 正向压降损耗：在二极管的正向导通状态下，会有一个正向压降，一般为几百毫伏至几伏之间。
这个正向压降会导致一定的功率损耗，即压降乘以电流。
2. 反向漏电流损耗：当二极管处于反向不导通状态时，会有一个反向漏电流。
虽然这个漏电流很小，但一定程度上会导致一定的功率损耗。
3. 热损耗：在正常工作情况下，二极管会产生一定的热量，这是由于正向导通过程中存在一定的电阻。
热损耗会导致能量的转化成为热能，从而造成电能的浪费。
综上所述，二极管整流过程中会有一定的损耗，主要来自正向压降损耗、反向漏电流损耗和热损耗。
在实际应用中，需要充分考虑这些损耗，以提高整流效率、降低能量浪费。

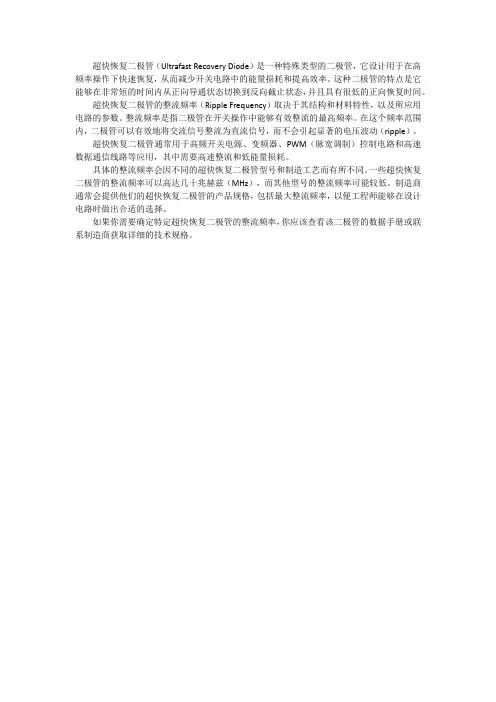

超快恢复二极管整流频率
超快恢复二极管（Ultrafast Recovery Diode）是一种特殊类型的二极管，它设计用于在高频率操作下快速恢复，从而减少开关电路中的能量损耗和提高效率。
这种二极管的特点是它能够在非常短的时间内从正向导通状态切换到反向截止状态，并且具有很低的正向恢复时间。
超快恢复二极管的整流频率（Ripple Frequency）取决于其结构和材料特性，以及所应用电路的参数。
整流频率是指二极管在开关操作中能够有效整流的最高频率。
在这个频率范围内，二极管可以有效地将交流信号整流为直流信号，而不会引起显著的电压波动（ripple）。
超快恢复二极管通常用于高频开关电源、变频器、PWM（脉宽调制）控制电路和高速数据通信线路等应用，其中需要高速整流和低能量损耗。
具体的整流频率会因不同的超快恢复二极管型号和制造工艺而有所不同。
一些超快恢复二极管的整流频率可以高达几十兆赫兹（MHz），而其他型号的整流频率可能较低。
制造商通常会提供他们的超快恢复二极管的产品规格，包括最大整流频率，以便工程师能够在设计电路时做出合适的选择。
如果你需要确定特定超快恢复二极管的整流频率，你应该查看该二极管的数据手册或联系制造商获取详细的技术规格。
半导体二极管的主要参数
1．反向饱和漏电流IR指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。
在常温下，硅管的IR为纳安（10-9A）级，锗管的IR为微安（10-6A）级。
2．额定整流电流IF指二极管长期运行时，根据允许温升折算出来的平均电流值。
目前大功率整流二极管的IF值可达1000A。
3.最大平均整流电流IO在半波整流电路中，流过负载电阻的平均整流电流的最大值。
这是设计时非常重要的值。
4.最大浪涌电流IFSM允许流过的过量的正向电流。
它不是正常电流，而是瞬间电流，这个值相当大。
5．最大反向峰值电压VRM即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。
这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。
因给整流器加的是交流电压，它的最大值是规定的重要因子。
最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。
目前最高的VRM值可达几千伏。
6.最大直流反向电压VR上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。
用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的.7．最高工作频率fM由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。
点接触式二极管的fM值较高，在100MHz以上；整流二极管的fM较低，一般不高于几千赫。
8．反向恢复时间Trr当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。
实际上，一般要延迟一点点时间。
决定电流截止延时的量，就是反向恢复时间。
虽然它直接影响二极管的开关速度，但不一定说这个值小就好。
也即当二极管由导通突然反向时，反向电流由很大衰减到接近IR时所需要的时间。
大功率开关管工作在高频开关状态时，此项指标至为重要。
9.最大功率P二极管中有电流流过，就会吸热，而使自身温度升高。
最大功率P为功率的最大值。
具体讲就是加在二极管两端的电压乘以流过的电流。
这个极限参数对稳压二极管，可变电阻二极管显得特别重要。

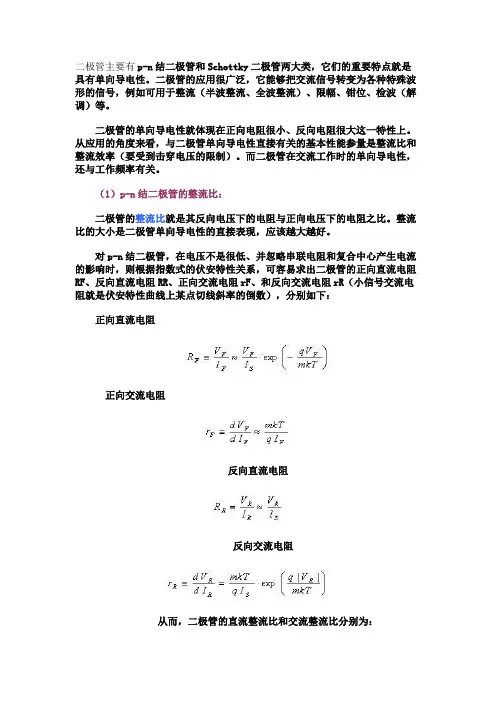

二极管的整流比,整流效率,截止频率
二极管主要有p-n结二极管和Schottky二极管两大类，它们的重要特点就是具有单向导电性。
二极管的应用很广泛，它能够把交流信号转变为各种特殊波形的信号，例如可用于整流（半波整流、全波整流）、限幅、钳位、检波（解调）等。
二极管的单向导电性就体现在正向电阻很小、反向电阻很大这一特性上。
从应用的角度来看，与二极管单向导电性直接有关的基本性能参量是整流比和整流效率（要受到击穿电压的限制）。
而二极管在交流工作时的单向导电性，还与工作频率有关。
（1）p-n结二极管的整流比：二极管的整流比就是其反向电压下的电阻与正向电压下的电阻之比。
整流比的大小是二极管单向导电性的直接表现，应该越大越好。
对p-n结二极管，在电压不是很低、并忽略串联电阻和复合中心产生电流的影响时，则根据指数式的伏安特性关系，可容易求出二极管的正向直流电阻RF、反向直流电阻RR、正向交流电阻rF、和反向交流电阻rR（小信号交流电阻就是伏安特性曲线上某点切线斜率的倒数），分别如下：正向直流电阻正向交流电阻反向直流电阻反向交流电阻从而，二极管的直流整流比和交流整流比分别为：直流整流比交流整流比式中的VF和IF分别是正向电压和正向电流，VR和IR分别是反向电压和反向电流，IS是反向饱和电流（忽略了复合中心的产生电流），m是理想因子（m=1～2）。
可见：①适当提高正向电压VF和正向电流IF，可增大直流和交流的整流比；②提高反向电压VR，也将有利于增大直流和交流的整流比；③降低反向饱和电流IS，将有利于增大交流整流比。
【注】这里的“交流”，是指低频小信号情况。
在高频小信号情况下，因为p-n结电容的影响，将使反向交流电阻（阻抗）变小，单向导电性变差，并导致二极管的整流比下降。
所以，高频工作的二极管的电容应该越小越好。
（2）p-n结二极管的整流效率：二极管的整流效率也称为检波效率，要求越高越好。
对于二极管整流或检波回路，当输入正弦波电压时，即可输出直流电压，则二极管的整流效率h就定义为：二极管整流效率的测量：可以采用图1所示的电路来进行测量，其中二极管的输入交流电压峰值为Vsig，输出的回路是并联的电阻RL和电容CL；若输出直流电压为Vo，则可以按照下式来求出整流效率：【注】对于p-n结二极管，在高频下，因为p-n结电容的影响，将使得二极管的阻抗下降，相应地二极管的单向导电性变差，从而会导致在交流整流比下降的同时，二极管的整流效率也下降。
整流二极管
关于大电流整流二极管，我国已有两个行业标准，一个是最大正向平均电流仅为IFAV=1600A[3] ，另一个是最大正向平均电流IFAV 3000A[2]。
而咱们那个地址解析的最小容量已为IFAV=7100A，而最大的已达IFAV=16000A[1] ，故称呼超大电流整流二极管。
这种器件由于要紧用于新型电阻焊机整流，故又称电阻焊机用超大电流整流二极。
直径ф48/7100A整流二极管是容量最小的超大电流二极管。
把那个器件的参数研究解析明白了，其它各类规格超大电流二极管（如12000A、13500A、16000A）的电、热参数就都迎刃而解了。
超大电流整流二极管是ABB、EUPEC等领先研发生产的，故那个地址就以ABB应用最广的5SDD71X0400的参数规格书[4]做实例加以说明，这也是对客户要求的响应。
一、阻断特性（Blocking即阻断特性参数）ABB的5SDD71X0400的阻断特性参数如下：解析：1、VRRM是反向重复峰值电压，即最高许诺工作电压。
一样电阻焊机用二极管的反向重复峰值电压VRRM，多数是200V，个别有400V。
确实是说，这是一个低电压范围内的超大电流（几万~几十万安培）的应用领域。
2、VRRM是反向不重复峰值电压，往往是指转折电压。
站在测试的角度，在这一点不许诺停留时刻长，故称不重复；站在应用的角度，加在二极管上的电压是万万不可超过VRRM，故都打有专门大余量。
（见图1）它和反向重复峰值电压VRRM 数值上的定量关系为：VRRM=VRRM-100V（或VRRM乘、或乘）。
那个地址用： VRRM=VRRM-50V。
对电阻焊机，50V的余量已足够。
3、站在高靠得住的角度，还应将二极管做成雪崩二极管[5]，即必需测定转折时的瞬时脉冲方波最大电流Ippm[6]。
如是，那么将二极管置于高靠得住状态。
现在有：VRRM=VRSM。
注意到雪崩VRRM=VRSM随温度升高而增大，并知足线形正温度特性。
极低压降整流二极管技术
极低压降整流二极管技术
极低压降整流二极管是一种用于电源设计的电子元件，它可以在低电压、大电流输出的情况下，降低整流二极管的导通压降，从而减少整流损耗，提高电源效率。
目前，极低压降整流二极管技术已经得到了广泛的应用，如在手机充电器、笔记本电脑适配器、LED 驱动器等领域。
在低电压、大电流输出的情况下，整流二极管的导通压降较高，输出端整流管的损耗尤为突出。
即使采用低压降的肖特基二极管（SBD），也会产生大约0.6V 的压降，这就导致整流损耗增大，电源效率降低。
而极低压降整流二极管技术则可以有效地降低这种损耗，提高电源效率。
苏州亿芯微电子技术有限公司曾申请“一种低压降整流二极管”的实用新型专利，该专利包括铝板、散热机构和二极管本体。
散热机构设置在铝板的后端，铝板上表面开设有放置槽，放置槽的内侧设置有二极管本体。
放置槽的内部底端开设有散热通槽，铝板的两侧均固定连接有安装架，铝板的下表面固定安装有散热引流板。
散热机构包括固定框架、伺服电机、散热风扇、滑条和活动块，活动块和散热风扇均设置在固定框架的内侧。
整流二极管的损耗计算
整流二极管的损耗计算
首先我们来讨论二极管的RC sunbber的计算设计。
RC吸收的本质是转移损耗，由于电容两端的电压不能突变，故可以抑制电压尖峰，而电阻纯粹是一个阻尼振荡的作用，业界一直不推荐，大都是采用测试法，因为计算出来的跟实际的还是有差异的。
调试方法如下，先测量振荡波形，读出振荡频率，然后加C，使振荡频率减半，再计算电路的寄生电容、电感，最后根据振荡电路的特征参数来确定串联电阻的大小，或直接接电阻试验，直到振荡基本消失为准。
对于RC是否是纯粹的转移效率，已经经过实验证明，RC 参数不合理能降低效率，而合理的RC反而能提升效率。
当RC 不合理时，很大几率是C或者R的选取出现了问题。
C越大，会带来越大的损耗，而且当R阻尼不够时，反而会引起严重震荡。
但是C太小，吸收尖峰的能力却不够。
所以我们只能采用测量加计算，再调试的办法。
是个折中的选择。
比较通用简单的设计办法是：在没有加吸收之前，测试震荡频率，假如频率是f，那么开始并电容，并了电容震荡频率自然下降，那么并多少电容呢?并了电容C之后让震荡频率变为原来的一半，就是0.5f。
这样就可以根据以上参数算出引起震荡的另外一个参数，电
感L。
最后取R=(L/C)开根号。
整流二极管的在使用中的损耗是无法避免的，专业的使用才能提高电路的应用效率。
（版权声明：本文章来源于深圳辰达行电子有限公司，若要转载，请附上公司名称）。
整流二极管热量计算
整流二极管热量计算1. 引言1.1 背景介绍整流二极管是电子元件的一种，广泛应用于电源和电路中。
在工作过程中，整流二极管会不可避免地产生热量，这种热量会对整流二极管的性能和寿命产生影响。
研究整流二极管的热量计算方法对于优化电路设计、提高整流二极管的工作效率具有重要意义。
随着电子产品的不断发展，对于整流二极管热量的研究也越来越重要。
通过准确计算整流二极管产生的热量，可以有效预防因过热导致的损坏或性能下降。
合理设计散热系统，有效降低整流二极管的工作温度，提高整流二极管的可靠性和稳定性。
本文将介绍整流二极管热量的产生机理和计算方法，通过实际案例分析热量计算过程，探讨影响热量的因素与散热方式。
希望通过这些内容的研究，能够提高对整流二极管热量问题的认识，为未来电子产品的设计与应用提供参考。
1.2 问题提出整流二极管在电子设备中扮演着至关重要的作用，但同时也会产生大量的热量。
问题在于如何有效地计算和管理这些热量，以确保设备正常运行并防止过热导致损坏。
当前关于整流二极管热量计算的研究还存在着一些问题，比如计算方法的准确性和有效性以及热量对设备寿命和性能的影响等方面尚未得到全面的探讨。
有必要深入研究整流二极管热量计算的方法和影响因素，以及探讨如何更好地管理和散热这些热量，从而提高电子设备的性能和稳定性。
【200字】1.3 研究意义整流二极管热量的产生是一个不可忽视的问题，随着电子设备的不断发展和智能化，整流二极管在工作过程中会产生大量的热量。
研究整流二极管热量的计算方法，可以帮助我们更好地了解整流二极管的热特性，为电子设备的设计和使用提供更为科学合理的依据。
研究整流二极管热量计算的意义在于，可以有效地评估整流二极管在工作过程中的热量产生情况，为设备的散热设计提供数据支持。
通过深入研究整流二极管的热量计算方法，可以为节能减排、提高设备性能、延长电子设备的使用寿命等方面提供有力的支持。
研究整流二极管热量计算方法还可以为相关领域的研究提供借鉴和参考，促进整流二极管热量计算技术的发展和应用。
整流二极管的损坏原因
整流二极管的损坏原因133245768982011-4-7 来源：西安联众工业模块销售中心1、整流二极管的介绍一种将交流电能转变为直流电能的半导体器件。
通常它包含一个PN 结，有阳极和阴极两个端子。
其结构如图1所示。
P区的载流子是空穴,N区的载流子是电子，在P区和N区间形成一定的位垒。
外加使P区相对N区为正的电压时，位垒降低，位垒两侧附近产生储存载流子，能通过大电流，具有低的电压降(典型值为0.7V),称为正向导通状态。
若加相反的电压,使位垒增加，可承受高的反向电压，流过很小的反向电流(称反向漏电流)，称为反向阻断状态。
整流二极管具有明显的单向导电性,其伏安特性和电路符号如图2所示。
整流二极管可用半导体锗或硅等材料制造。
硅整流二极管的击穿电压高，反向漏电流小，高温性能良好。
通常高压大功率整流二极管都用高纯单晶硅制造。
这种器件的结面积较大，能通过较大电流(可达上千安)，但工作频率不高，一般在几十千赫以下。
整流二极管主要用于各种低频整流电路。
2、整流二极管的选用整流二极管一般为平面型硅二极管，用于各种电源整流电路中。
选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。
普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。
例如，1N系列、2CZ系列、RLR系列等。
开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管(例如RU系列、EU系列、V系列、1SR系列等)或选择快恢复二极管。
3、整流二极管的常用参数(1)最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。
该电流由PN结的结面积和散热条件决定。
使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。
例如1N4000系列二极管的IF为1A。
同步整流电路分析
同步整流电路分析 Revised by Chen Zhen in 2021同步整流电路分析一、传统二极管整流电路面临的问题近年来，电子技术的发展，使得电路的工作电压越来越低、电流越来越大。
低电压工作有利于降低电路的整体功率消耗，但也给电源设计提出了新的难题。
开关电源的损耗主要由3部分组成：功率开关管的损耗，高频变压器的损耗，输出端整流管的损耗。
在低电压、大电流输出的情况下，整流二极管的导通压降较高，输出端整流管的损耗尤为突出。
快恢复二极管（FRD）或超快恢复二极管（SRD）可达～，即使采用低压降的肖特基二极管（SBD），也会产生大约的压降，这就导致整流损耗增大，电源效率降低。
举例说明，目前笔记本电脑普遍采用甚至或的供电电压，所消耗的电流可达20A。
此时超快恢复二极管的整流损耗已接近甚至超过电源输出功率的50％。
即使采用肖特基二极管，整流管上的损耗也会达到（18％～40％）P O，占电源总损耗的60％以上。
因此，传统的二极管整流电路已无法满足实现低电压、大电流开关电源高效率及小体积的需要，成为制约DC／DC变换器提高效率的瓶颈。
二、同步整流的基本电路结构同步整流是采用通态电阻极低的专用功率MOSFET，来取代整流二极管以降低整流损耗的一项新技术。
它能大大提高DC／DC变换器的效率并且不存在由肖特基势垒电压而造成的死区电压。
功率MOSFET属于电压控制型器件，它在导通时的伏安特性呈线性关系。
用功率MOSFET做整流器时，要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能，故称之为同步整流。
1、基本的变压器抽头方式双端自激、隔离式降压同步整流电路2、单端自激、隔离式降压同步整流电路图1 单端降压式同步整流器的基本原理图基本原理如图1所示，V1及V2为功率MOSFET，在次级电压的正半周，V1导通，V2关断，V1起整流作用；在次级电压的负半周，V1关断，V2导通，V2起到续流作用。
同步整流电路的功率损耗主要包括V1及V2的导通损耗及栅极驱动损耗。
二极管整流的作用
二极管整流的作用二极管整流是一种将交流信号转换为直流信号的技术。
它通过利用二极管的非线性导电特性来实现电信号的整流和滤波，使得交流信号中负半周的能量被削减，而正半周的能量得以通过，从而得到一个纯直流信号。
在日常生活中，电器设备所需要的电能常常是直流电能，而家庭供电中所提供的是交流电能。
这就需要将交流电信号进行整流，以便使设备能够正常运行。
例如电视机、电脑等电子设备，它们的电源输入都需要进行整流处理，将交流电转换为直流电。
二极管整流的基本原理是利用二极管的导电特性。
二极管有正向导通、反向截止的特点，而整流电路可以把二极管的区间分为两个部分，一个为正半轮，另一个为负半轮。
在正半轮上，二极管正向导通；在负半轮上，二极管被反向偏置，处于截止状态，不导流。
因此，当交流电信号经过二极管整流电路的时候，正半周期的电压会使二极管导通，从而让电流通过，而负半周期的电压则使得二极管截止，无法通过电流。
这样，通过滤波电路的来实现正半周期电压信号的传递，达到了直流信号的输出。
在整流电路中，滤波器起到平滑输出直流信号的作用，通过添加电容、电感等被动元件来实现。
其中，电容只能对高频信号具有阻抗，对于直流信号没有阻抗，因此可以起到滤波作用。
同时，在整流器中放置电容和电感的组合，可以起到更好的滤波效果，通过使用滤波器，可以大幅降低直流信号中残留的交流干扰，提高输出信号的质量。
二极管整流的应用十分广泛，它不仅可以用于电子设备的电源输入中，还可以在放大电路、振荡电路、检波电路等领域中得到应用。
例如，电子提琴、电吉他等乐器的放大电路都使用了二极管整流技术，以使得信号过滤不被干扰。
总之，二极管整流是一种将交流电能转化为直流电能的重要技术。
它利用二极管的导通和截止作用，将正半周期信号导通，负半周期信号截止，通过滤波电路将交流干扰降低，输出一个直流电信号。
二极管整流广泛应用于电子设备的电源输入中，不仅增加了设备稳定性，而且降低了电路成本，提高了电路的效率。
整流桥损耗功率计算
整流桥损耗功率计算（原创实用版）目录一、整流桥的作用与原理二、整流桥损耗功率的计算方法三、整流桥损耗功率的影响因素四、提高整流桥效率的措施正文一、整流桥的作用与原理整流桥是一种电力电子器件，主要用于将交流电转换为直流电。
它由四个二极管组成，当交流电压为正时，二极管 D1 和 D3 导通，电流经过负载；当交流电压为负时，二极管 D2 和 D4 导通，电流依然经过负载。
这样，交流电的正负半周期都被利用起来，实现了交流电的有效利用。
二、整流桥损耗功率的计算方法整流桥的损耗功率主要包括两部分：一是二极管的导通电阻所产生的损耗，二是整流桥中的寄生电容所产生的损耗。
1.二极管导通电阻损耗：二极管的导通电阻会导致电流通过时产生热量，从而产生损耗。
损耗功率可计算为：P_dson = I^2 * r_dson，其中 I 为电流，r_dson 为二极管的导通电阻。
2.寄生电容损耗：整流桥中的寄生电容会在交流电压下产生电流，从而产生损耗。
损耗功率可计算为：P_dscap = U^2 / C_dscap，其中 U 为交流电压的有效值，C_dscap 为寄生电容的电容量。
三、整流桥损耗功率的影响因素整流桥损耗功率的主要影响因素包括：1.电流：电流越大，导通电阻损耗和寄生电容损耗都越大。
2.二极管的导通电阻：导通电阻越小，导通电阻损耗越小。
3.寄生电容：寄生电容越大，寄生电容损耗越大。
4.交流电压的有效值：交流电压的有效值越大，寄生电容损耗越大。
四、提高整流桥效率的措施为了提高整流桥的效率，可以采取以下措施：1.选择导通电阻小的二极管：使用导通电阻小的二极管可以降低导通电阻损耗。
2.减小寄生电容：采用合适的电路设计和元器件布局，尽量减小寄生电容，以降低寄生电容损耗。
3.采用多相整流：多相整流可以减小交流电压的有效值，从而降低寄生电容损耗。
IGBT损耗计算
IGBT 损耗计算单元内部损耗主要由单元内部的IGBT 、整流桥、均压电阻、电解电容等产生，算出这些器件的损耗值便能算出单元的效率。
一、IGBT 损耗计算IGBT 的损耗主要分为IGBT 的通态损耗和开关损耗以及IGBT 中续流二极管的通态损耗和开关损耗，（1）IGBT 的通态损耗估算IGBT 的通态损耗主要由IGBT 在导通时的饱和电压Vce 和IGBT 的结热阻产生， IGBT 通态损耗的计算公式为：)38(cos )4(21_22ππIp Rthjc Ip Vce m Ip Rthjc Ip Vce igbt Pt +*++=φ式中：Pt-igbt----IGBT 的通态损耗功率（W ）Vce----IGBT 通态正向管压降（V ）Rthjc----IGBT 结热阻（K/W ）Ip----IGBT 通态时的电流（A ）m----正弦调制PWM 输出占空比cos φ----PWM 输出功率因数（2）IGBT 开关损耗计算IGBT 的开关损耗主要是由于IGBT 开通和关断过程中电流Ic 与电压Vce 有重叠，进而产生开通能耗Eon 和关断能耗Eoff ，IGBT 的开关能耗大小与IGBT 开通和关断时的电流Ic 、电压Vce 和芯片的结温有关， IGBT 开关能好的计算公式为：)(**1Eoff Eon f igbt Pk +=-π式中：Pk-igbt----IGBT 开关热损耗值（W ）f----IGBT 开关频率（Hz ）Eon----IGBT 单次接通脉冲的能量损耗（W ）Eoff----IGBT 单次关断脉冲的能量损耗（W ）（3）续流二极管通态损耗计算续流二极管在导通状态下存在正向导通压降Vf ，其大小由通过的电流和芯片的结温有关。
由于Vf 和结热阻的存在，当有电流通过时会生成二极管在通态状态下的损耗。
二极管在通态时的损耗计算公式为：)38(cos )4(21_22ππIp Rthjk Ip Vf m Ip Rthjk Ip Vf diode Pt +*-+=φ 式中：Pt-diode----续流二极管开关热损耗（W ）Vf----续流二极管通态正向管压降（V ）Ip----IGBT 通过续流二极管的运行电流（A ）m----正弦调制PWM 输出占空比cos φ----PWM 输出功率因数Rthjk----二极管结热阻（K/W ）（4）续流二极管开关损耗计算续流二极管的开关损耗主要由续流二极管恢复关断状态产生，其大小与正向导通时的电流、电流的变化率di/dt 、反向电压和芯片的结温有关。
精密整流电路
超经典的精密整流电路分析
在常用的电源电路中，我们经常用普通的二极管，比如：4001到4007等二极管整流，但是，在一些整流电压比较小的场合中，这样做是比较不妥的。
这是因为普通的二极管整流电路，失真比较大，传输的效率比较低。
而且要求输入信号的幅度大于二极管的阈电压（锗管为0.2V，而硅管竟然达到了0.7V！真是可怕）。
所以整流的灵敏度和精度都不是很高，电压损耗相当的大。
这里介绍一种网上常见的一种用集成运放和二极管构成的整流电路，可以克服二极管整流电路的缺点。
在输入信号小于0.2V的时候也能进行线性整流滤波，其精度和效率大大提高。
电路如下：
如图是反相精密整流检波电路，当Vi大于零时，我们知道，运放的输出V0小于0，二极管D1导通，D2截止。
输出电路V0为零；当V1小于0时，Voa大于零，D1截止，D2导通，V0=（-R1/R2）*V1，实现了半波整流。
经理分析可得：Vi小于零时，且幅度值很小的时候，输出电压为：
V0=(-(R2V1/(R2+R1)-Vd/Avd))/(1/Avd+Fv)
当反馈系统Fv远大于1/Avd时，则：
V0=-R1*V2/R1-Vd/（Avd*Fv）（Vi小于零）
上式右边的第一项为理想整流电路的输出电压；第二项为二极管D2的正向压降VD所引起的整流电路的死区电压。
当运放的开环增益Avd无穷大，开环增益很大时，第二项可以忽略不计。
可见，当输入信号电压很小的时候（甚至可以达到微伏级），电压仍然可以进行线性的整流，何乐而不为？当然，这个电路也有它的缺点，就是输入信号的工作频率受集成电路带宽和上升速率的限制。
肖特基二极管整流
肖特基二极管整流
肖特基二极管整流是一种常见的电路应用，它可以将交流电转换为直流电。
肖特基二极管整流的原理是利用肖特基二极管的非对称性，使得电流只能从P型半导体流向N型半导体，而不能反向流动。
这样，当交流电输入时，只有正半周的电流能够通过肖特基二极管，而负半周的电流则被阻止，从而实现了整流的效果。
肖特基二极管整流的优点是具有低压降和快速响应的特性。
由于肖特基二极管的结电容较小，因此其响应速度比普通二极管快得多。
此外，肖特基二极管的正向压降也比普通二极管低，因此可以减少能量损耗，提高整流效率。
这些特点使得肖特基二极管整流在高频电路和低功耗电路中得到广泛应用。
肖特基二极管整流的缺点是其最大反向电压较小，一般只有30V 左右。
因此，在高电压应用中需要采用多个肖特基二极管级联的方式来实现整流。
此外，肖特基二极管的价格也比普通二极管高，因此在成本敏感的应用中可能不太适合使用。
肖特基二极管整流是一种常见的电路应用，具有低压降和快速响应的特点，适用于高频电路和低功耗电路。
但其最大反向电压较小，需要在高电压应用中采用多个肖特基二极管级联的方式来实现整流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二极管整流损耗
（原创实用版）
目录
一、二极管整流原理
二、二极管整流过程中的损耗
三、降低二极管整流损耗的方法
正文
一、二极管整流原理
二极管整流是一种将交流电转换为直流电的过程，其原理主要基于半导体材料制作的二极管的单向导通特性。
当交流电压加在二极管上时，二极管在正半周期导通，负半周期截止，使得交流电的负半周期被“切除”，从而实现直流电输出。
二、二极管整流过程中的损耗
在二极管整流过程中，由于二极管的非线性特性，会产生较大的电压降，从而造成电能的损耗。
这种损耗主要体现在以下几个方面：
1.直流电压的纹波：由于二极管在整流过程中，只能在正半周期导通，负半周期截止，因此会导致输出的直流电压存在纹波。
这种纹波虽然不会造成实际的能量损耗，但会影响电气设备的性能和使用寿命。
2.二极管的导通电阻：二极管在导通状态下，存在一定的导通电阻，这会导致电能在整流过程中的损耗。
3.二极管的截止电流：当二极管处于截止状态时，仍然会有一定的电流流过，这就是二极管的截止电流。
截止电流虽然较小，但在整流过程中仍然会造成一定的能量损耗。
三、降低二极管整流损耗的方法
为了降低二极管整流过程中的损耗，可以采取以下几种方法：
1.选择合适的二极管：选择正向电压降较小，导通电流较大的二极管，可以有效降低整流过程中的损耗。
2.采用全桥整流电路：全桥整流电路采用四个二极管，可以实现对交流电的全程整流，有效降低直流电压的纹波，提高整流效率。
3.采用滤波电路：在整流电路后，加入滤波电路，如电容滤波、电感滤波等，可以有效减小直流电压的纹波，提高整流质量。
4.采用逆变器：逆变器可以将直流电转换为交流电，通过调整开关频率，可以实现对整流损耗的有效控制。
