柱上真空断路器定值计算柱上真空断路器是电力系统中常见的一种保护设备。
它的主要作用是在电力系统中断开电路，以保护电力设备免受过电流和短路等异常情况的损害。
柱上真空断路器的定值计算是对其运行参数进行合理设置的过程，以确保其能够可靠地工作并保护电力系统的安全稳定运行。
柱上真空断路器的定值计算需要考虑电流定值、短路定值和过流定值等多个因素。
首先，电流定值是指通过断路器的最大额定电流，它是根据电路的负荷情况和电源容量来确定的。
通常情况下，电流定值应略大于电路负荷电流，以确保正常负荷运行时断路器不会误动作。
短路定值是指断路器能够承受的最大短路电流。
短路电流是电力系统中最严重的故障之一，会导致电力设备严重受损甚至发生火灾等事故。
因此，在定值计算中要考虑到电力系统中可能出现的短路电流，并设置断路器的短路定值，使其能够及时分断短路电流，保护电力设备的安全运行。
过流定值是指断路器在负荷过载时的动作电流。
负荷过载是指电路中负荷电流超过额定电流的情况，如果负荷过载时间过长，会导致电力设备过热甚至烧毁。
因此，在定值计算中要考虑到负荷过载情况，并设置断路器的过流定值，使其能够及时动作，防止负荷过载引发的故障。
柱上真空断路器的定值计算还需要考虑其他因素，如环境温度、海拔高度和运行方式等。
环境温度和海拔高度会影响断路器的散热和绝缘性能，因此在定值计算中需要根据实际情况进行修正。
运行方式包括手动和自动两种，根据不同的运行方式，断路器的定值计算方法也有所不同。
在柱上真空断路器的定值计算中，需要综合考虑以上因素，并根据电力系统的实际情况进行合理设置。
定值设置过高会导致断路器频繁动作，影响电力系统的正常运行；定值设置过低则无法有效保护电力设备，可能导致故障扩大和事故发生。
因此，在定值计算中需要进行合理权衡，确保断路器的定值既能满足电力系统的保护要求，又能确保其可靠工作。
柱上真空断路器的定值计算是电力系统中重要的工作之一，它直接关系到电力设备的安全运行和电力系统的稳定性。
10k户外柱上高压真空断路器原理图详细介绍(陕西泰开高压开关厂家)
10kV真空断路器原理图详细介绍陕西泰开高压开关制造有限公司一、10KV真空断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。
整体结构为三相共箱式。
其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。
二、10KV真空断路器操作机构图：此机构为电动储能，电动分合闸，同时具有手动功能。
整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。
真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。
三、10KV真空断路器动作原理：1、储能过程：当储能电机14接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪6摆动，使棘轮11转动，当棘轮11上的销与储能轴套32的板靠住以后，二者一起运动，使挂在储能轴套上32上的合闸弹簧21拉长。
储能轴套32由定位销13固定，维持储能状态，同时，储能轴套32上的拐臂推动行程开关5切断储能电机14的电源，并且储能棘爪被抬起，与棘轮可靠脱离。
2、合闸操作过程：当机构接到合闸信号后（开关处于断开，已储能状态），合闸电磁铁15的铁心被吸向下运动，拉动定位件13向逆时针方向转动，解除储能维持，合闸弹簧21带动储能轴套32逆时针方向转动，其凸轮压动传动轴套30，带动连板29及摇臂27运动，使摇臂27扣住半轴25，使机构处于合闸状态。
此时，连锁装置28锁住定位件，使定位牛不能逆时针方向转动，达到机构联销的目的，保证了机构在合闸位置不能合闸操作。
3、分闸操作过程：断路器合闸后，分闸电磁铁接到信号，铁芯吸合，分闸脱扣器19中的顶杆向上运动，使脱扣轴16转动，带动顶杆18向上运动，顶动弯板26并带动半轴25向反时针方向转动。
半轴25与摇臂27解扣，在分闸弹簧的作用下，断路器完成分闸操作。

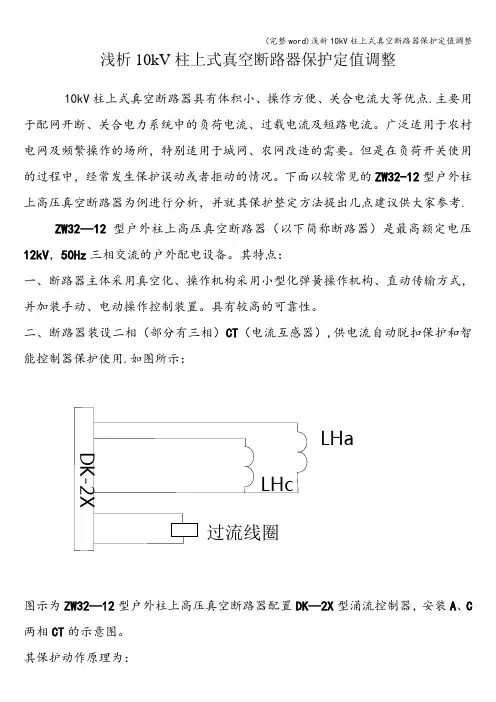

(完整word)浅析10kV柱上式真空断路器保护定值调整
