1.修井作业常用设备
修井作业设备及流程
修井作业设备及流程
修井作业是为了修复或更换井下管柱或井身而提供动力的综合机组，其设备和流程根据不同的修井机型号和设计要求而有所不同，以下是一般的修井机工艺流程：
1. 井口准备：包括井口清理、井口防护、井口测量等。
2. 井筒钻进：使用修井机进行井筒的钻进，根据设计要求进行钻进深度和直径的选择。
3. 井筒衬砌：在钻进过程中，根据设计要求进行井筒的衬砌，以保证井筒的稳定性和安全性。
4. 井筒加固：在井筒衬砌完成后，进行井筒的加固，以增加井筒的承载能力和稳定性。
5. 井筒封隔：在加固完成后，进行井筒的封隔，以防止井筒内部的水、气、油等物质泄漏。
6. 井筒封隔后处理：在封隔完成后，进行井筒的封隔后处理，包括清理井筒、清理井筒内部的杂物等。
7. 井筒封隔后处理后处理：在封隔后处理完成后，进行井筒封隔后处理，包括清理井筒、清理井筒内部的杂物等。
8. 井筒封隔后处理后处理后处理：在封隔后处理和处理完成后，进行井筒封隔后处理后处理，包括清理井筒、清理井筒内部的杂物等。
各类修井作业的方法及安全技术要求范文
各类修井作业的方法及安全技术要求范文修井作业是在油井或水井中进行的一系列维护和修复工作。
为了保证作业的安全性和高效性，需要采取一系列的方法和技术来进行操作。
本文将探讨各类修井作业的方法和安全技术要求。
一、油井修井作业方法及安全技术要求1. 井口设备检修作业井口设备检修作业是为了检查和维修井口设备的正常运行。
其方法包括：(1) 断闭环在作业时，先关闭井口设备，包括防喷装置和安全阀等，确保安全。
(2) 升降设备维修在进行升降设备维修时，需先切断供电和液压系统，并采取措施防止升降设备突然下降。
(3) 设备检查在检查设备时，需穿戴相应的安全设备，如安全帽、防护手套等。
同时，要确保设备上的电源已经关闭，避免电击事故。
2. 柱塞泵维修作业柱塞泵是常用的油井注水设备，修井作业中需要进行其维修和更换工作。
其方法包括：(1) 切断电源和液体供应在维修柱塞泵之前，需要先切断电源和液体供应，确保维修过程的安全。
(2) 拆卸和更换柱塞在拆卸柱塞时，需要使用专用工具，并注意在拆卸过程中避免柱塞弹簧的伸缩造成的伤害。
(3) 检查和清洁在检查和清洁柱塞泵时，需要使用非腐蚀性清洁剂，并采取防护措施，避免皮肤接触清洁剂。
3. 水泵维修作业水泵的维修作业主要包括检查和更换水泵的各个部件。
其方法包括：(1) 切断电源和液体供应在维修水泵之前，需要先切断电源和液体供应，并确保机器停止运转。
(2) 拆卸和更换有损件在拆卸和更换有损件时，需要使用专用工具，并严格按照操作规程进行操作，避免操作不当引起事故。
(3) 清洗和润滑在清洗和润滑水泵时，需要使用非腐蚀性清洁剂和适量的润滑油，避免引起燃烧或腐蚀。
二、水井修井作业方法及安全技术要求1. 井筒清理作业井筒清理作业是为了清除井筒内的杂物和淤泥，确保井水的流畅和水质的优良。
其方法包括：(1) 选用合适的工具根据井筒的深度和污染程度，选用合适的工具进行清理，以确保作业的顺利进行。
(2) 安全操作在进行井筒清理作业时，需要采取安全措施，如穿戴合适的防护设备，避免呼吸毒气。
修井设备w
（四）试油与试气
1. 试油：钻井完井后，对可能出油 ( 气 ) 的地层射孔，利 用一套专用设备和方法，降低井内液柱压力，诱导地层中 的流体流入井内，对流体和地层进行测定的工艺过程称为 试油。 2.试油的目的：是认识油、气层的基本手段；是对钻井地 质录井、地球物理测井的解释确认；是评价油、气层的关 键环节。试油取得的有关地层流体的产量、· 压力、温度、 物理化学性质及地层参数等资料是对油、气、水层作出的 决定性结论；是油气田开发重要的科学依据。油田勘探开 发的阶段不同，所钻井的种类不同，试油的工艺、目的和 任务也不同， 3.试油的种类：常见的有：参数井 (区域探井) 试油、预 探井试油、详探井试油、开发井试油。
1、油井检泵 抽油泵在井下工作过程中，受到砂、蜡、气、水及一些 腐蚀介质的侵害，使泵的部件受到损害，造成泵失灵，油井 停产。因此，检泵是保持泵的性能良好，维护抽油井正常生 产的一项重要手段。 油井检泵的主要工作内容就是起下抽油杆和油管。油层 压力不大，可用不压井作业装置进行井下作业，对于有落物 或地层压力稍高的井，可用卤水或清水压井后进行井下作业， 应避免用泥浆压井。 检泵工作中需特别重视的是：准确计算下泵深度，合理 组配抽油杆和油管，以及下入合格的抽油杆、油管和深井泵 等，这是提高泵效的重要措施。
井架型号 BJl—18
配套天 车 TC—50 TCl—50
井架高度， 额定负荷， m KN 18.28 一 18.28 18.28 400 500 300 500
最大负荷， KN 600 700 410 700
支脚距， mm 1530 一 1530 1530
自重， t 3.03 3.625 3.42 3.42
渤海石油职业学院 王亚欣
井 下 作 业 设
井下作业常用工具20件
一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。
3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。
4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。
当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。
工具下井前上部应接安全接头。
二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。
3、结构：它是长锥形整体结构，由接头与本体两部分构成。
它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。
6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
打捞外径较小落鱼时应加引鞋。
工具下井前上部应接安全接头。
三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。
石油天然气井下作业修井机基本知识
1.5 修井机的型号含义
SJX 5
50 0 T XJ 650
企业自定代号： (装机功率KW) 用途特征代号： (修井机) 结构特征代号： (特种结构) 设计顺序代号： (第一次) 主参数代号： (整车总质量) 车辆类别代号： (专用车) 企业名称代号：江汉四机厂
XJ ---修井机 ZJ ---车装钻机
4.6 转向系统
五、提升旋转系统
主要由绞车系统、井架、游车大钩、水 龙头、转盘组成
5.1 绞车系统
绞车系统是车装钻修设备作业机的主要系统部件,用 于钻修过程中的提升作业。
主要由绞车架,主滚筒,主滚筒刹车系统,主滚筒辅助刹 车系统,捞砂滚筒,捞砂滚筒刹车系统，刹车冷却系统,天车防 碰机构等组成.
1.6 修井机的主要组成
动力驱动系统 动力传动系统
底盘系统 提升旋转系统
控制系统
二、动力驱动系统
一般采用CAT系列柴油机作为动力源
2.1 修井机常用发动机型号
CAT 3408发动机 CAT 3412发动机 CAT C-15发动机 CAT C-15发动机
2.2 CAT系列发动机的结构、工作原理及维护保养
4.2.3 车架安装有四个支腿液缸。 4.2.4 配置前、后拖车钩及各种 支架和支座,如:前钢板支架、后 平衡支架、发动机前支座、角
传动箱支架、死绳器支架、液
压小绞车支架、井架起升液缸 支座等。
4.3 悬挂总成：
本车采用三种悬挂方式
前桥采用钢板弹性悬挂。
中,后桥采用钢性平衡梁悬挂。
四（六）桥为浮动桥,采用空气弹簧悬挂。
绞车的传动系统主要有链条、链轮、气动推盘离合器等组成,以 上部件都安装在一个矩型结构的金属框架----绞车架上。

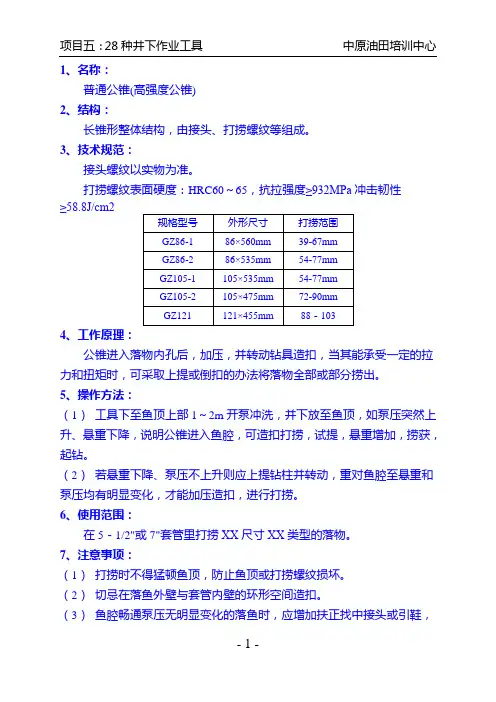

28件修井常用工具
普通公锥(高强度公锥)2、结构：长锥形整体结构，由接头、打捞螺纹等组成。
3、技术规范：接头螺纹以实物为准。
打捞螺纹表面硬度：HRC60～65，抗拉强度≥932MPa冲击韧性≥58.8J/cm24、工作原理：公锥进入落物内孔后，加压，并转动钻具造扣，当其能承受一定的拉力和扭矩时，可采取上提或倒扣的办法将落物全部或部分捞出。
5、操作方法：（1）工具下至鱼顶上部1～2m开泵冲洗，并下放至鱼顶，如泵压突然上升、悬重下降，说明公锥进入鱼腔，可造扣打捞，试提，悬重增加，捞获，起钻。
（2）若悬重下降、泵压不上升则应上提钻柱并转动，重对鱼腔至悬重和泵压均有明显变化，才能加压造扣，进行打捞。
6、使用范围：在5－1/2"或7"套管里打捞ХХ尺寸ХХ类型的落物。
7、注意事项：（1）打捞时不得猛顿鱼顶，防止鱼顶或打捞螺纹损坏。
（2）切忌在落鱼外壁与套管内壁的环形空间造扣。
（3）鱼腔畅通泵压无明显变化的落鱼时，应增加扶正找中接头或引鞋，防止造扣位臵错误。
普通母锥(高强度母锥)2、结构：长筒形整体结构，由接头、本体两部分组成。
3、技术规范：依靠打捞螺纹在钻压和扭矩作用下，吃入落鱼外壁造扣，将落物捞出5、操作方法：（1）选择检查工具，测绘草图。
（2）下至鱼顶以上2m开泵，记好悬重，洗井。
（3）缓慢下放，入鱼，悬重下降，泵压升停放，造扣打捞，试提，悬重增加，捞获。
6、使用范围：在5－1/2"或7"套管里打捞ХХ尺寸ХХ类型的落物。
7、注意事项：（1）打捞外径较小落鱼时，应加引鞋。
（2）不得猛顿鱼顶，防止鱼顶或打捞螺纹损坏。
（3）工具上部接安全接头。
油管接箍捞矛2、结构：由上接头、锁紧螺母、导向螺钉、卡瓦、芯轴、冲砂管等组成。
3、技术规范：4实质是内外螺纹的对扣打捞，卡瓦依其弹性变形进入接箍母螺纹，靠芯轴与卡瓦内外锥面贴合后的径向胀力，从而抓住落鱼。
5、操作方法：（1）根据井内鱼顶接箍规格，选捞矛及卡瓦。
井巷工程施工机械有哪些
井巷工程施工机械有哪些1.挖掘机挖掘机是井巷工程中最常见的机械设备之一，主要用于挖土、平整地面和移动材料。
根据工程需要，挖掘机可以分为轮式挖掘机和履带挖掘机两种类型。
轮式挖掘机适用于较平坦的场地，而履带挖掘机具有更好的通过能力，适用于复杂地形。
挖掘机的斗容量和功率大小不同，可以满足各种工程需求。
2.钻机钻机也是井巷工程中常用的设备之一，主要用于钻孔和挖掘深井。
钻机根据钻孔深度和岩石硬度的不同，可分为手持钻机、坚硬岩石钻机和深孔钻机等不同类型。
钻机通常配备有各种钻头，可以满足不同工程的需求。
3.打桩机打桩机是井巷工程中用于打桩和固定地基的机械设备，主要包括静压桩机、动压桩机和旋挖钻机等。
静压桩机适用于普通土层和软土层，动压桩机适用于大桩径和深孔打桩，旋挖钻机适用于现浇桩和钢筋混凝土桩。
打桩机可根据需要选择不同类型和规格的打桩头，提高施工效率和质量。
4.混凝土搅拌机混凝土搅拌机是井巷工程中用于搅拌混凝土的机械设备，主要包括强制混凝土搅拌机和自倾式混凝土搅拌机两种类型。
强制混凝土搅拌机适用于生产预拌混凝土，自倾式混凝土搅拌机适用于现场搅拌混凝土。
混凝土搅拌机可以根据工程需要调整搅拌时间和转速，保证混凝土质量。
5.运输设备井巷工程中常用的运输设备包括吊车、卡车、叉车和输送带等。
吊车用于吊装各种重型设备和材料，卡车用于运输各种材料和设备，叉车用于搬运重物和装卸货物，输送带用于自动输送各种物料。
运输设备可以提高工程的运输效率和安全性。
总的来说，井巷工程施工机械设备种类繁多，每种设备都有其特定的用途和优势。
在施工过程中，施工单位可以根据工程需求和场地条件选择合适的机械设备，提高施工效率和质量，保证工程顺利进行。
同时，在使用机械设备时，施工单位需要根据相关规定进行维护和保养，确保设备的正常运转和安全性。
常用修井工具
图
5—7 胶模结构示意图 1一硫化钢芯；2一橡胶筒
结构特点
胶筒一般由专业橡胶厂根据用户需要制造，在 胶筒粘合完成后，硫化温度、压力、时间等应 严格控制，胶简表面邵尔硬度应保持在30—40 之间。成形后，外型尺寸的最大工作面外径应 比钢体最大外径小0.5～lmm，以免入井时划擦 胶筒。工作面长度视打印井段长度而定，钢体 中心管长度应与胶筒总长度相匹配
铅膜侧面有两 道刀切条痕 铅膜侧面有两 道宽缝裂痕
铅模一边缘偏 陷 铅模两缘偏陷
套管裂缝所划 破 套管裂口所划 破
套管单向变形
进行套管补贴 或取、换套
双向或多向变 形
采用胀管器或 爆炸整形
铅模底部只有 砂粒痕迹
说明接触到砂 面，落物已砂 埋
冲砂、套铣或 带用水眼 工具 打捞
5．注意事项
1） 铅模在搬运过程中必须轻拿轻放， 严禁甩碰。存放及车运时，应底部向上 或横放，并用软材料垫平。 2） 铅模水眼小易于堵塞，要求钻具清 洁，无氧化铁宵。为防止堵塞，可下钻 300~400m后洗井一次。 3） 打印加压时，只能加压一次，不得 二次打印，而使印痕重复，难于分析。
3、操作方法
利用管柱将胶模下至设计深度，然后开泵憋 压0.5-1.0MPa，使胶模在液压下扩张，紧紧贴 在套管内壁上，将套管的孔洞裂缝等状况印在 胶模上。管柱泄压后，起出打印管柱，卸掉胶 模并清洗干净后，将胶模连在地面泵上，憋压 使其扩张到在井下的工作尺寸，即可清晰地将 井下套管的破损状况直观地反映出来，既有准 确的几何形状，又可直接测得破损尺寸。
7)传感器
传感器是测卡仪的关键部件，主要由 线圈、磁钢及心轴等组成，如图所示。 当心轴随被卡管柱一起转动或拉伸时， 磁钢也随之产生一个周向或轴向位移， 于是线圈切割磁力线产生瞬时感应电流。 由于传感器线圈与面板上的测卡 表连接成一闭合回路，因此根据测卡表 指针摆动幅度，就可以准确确定卡点位 置。 根据磁场对电流的作用力，只要给传 感器线圈供给一直流电压，即可使传感 器复位。 传感器线圈保护筒内为一真空密封腔， 腔内充满合成油，使传感器内外压力保 持平衡，保证传感器工作不受井内液体 压力干扰。
1.修井作业常用设备
8.辅助系统 辅助系统
8、辅助系统
油管钳 司钻操作台
1）组成：井口工具、 组成：井口工具、 液压绞车等、油管钳； 液压绞车等、油管钳； 2）作用：在修井或 作用： 则钻井施工中， 则钻井施工中，对钻 具有提升和固定、 具有提升和固定、悬 吊作用。例如：吊环、 吊作用。例如：吊环、 吊卡、卡瓦、方补芯、 吊卡、卡瓦、方补芯、 安全卡瓦等
4．185 ．
4．185
4．185
Allison S5600
Allison S5600
Allison S6600
4LNB
4LNB
SB200
Байду номын сангаас12
7.井控系统 井控系统
1）组成：储能器、防喷器等、节流管汇、井控仪 组成：储能器、防喷器等、节流管汇、 表等； 表等； 作用： 2）作用：当发生井涌或 井喷时， 井喷时，井控系统能快速 控制井口、 控制井口、节制井筒流体 的释放， 的释放，并及时地泵入性 能经调整的加重泥浆， 能经调整的加重泥浆，恢 复和重建井底压力平衡。 复和重建井底压力平衡。 即使发生井喷失控乃至着 火事故， 火事故，井控系统也应具 备有效处理事故的条件， 备有效处理事故的条件， 并能进行不压井起下管柱 等特殊作业。 等特殊作业。
15、16、17、 15、16、17、18 4500 5500 6500
6 6
8 8
8 8
8 10
8 10
22 7/8
26 1
26 1
29 3-1/8
32 3-1/2 9
5.旋转系统 旋转系统
1）组成：转盘、 组成：转盘、 水龙头等； 水龙头等； 2）作用：承托管 作用： 柱重量， 柱重量，提供扭 矩和转速 ；
(整理)第二章 井下作业设备及工具
课前复习提问1．完井方式有几种？什么是先期裸眼完井？什么是后期裸眼完井？2．什么是套管射孔完井？第二章井下作业设备及工具在生产过程中，油、水井经常会发生一些故障，如不及时修理和排除，就会导致井的停产或报废。
修井就是为恢复井的正常生产而进行的一系列维修和解除故障的工作。
第一部分：井下作业设备修井作业的设备比较多，按照性能和用途，可分为动力设备、起下设备、旋转设备、循环设备、井口控制装置等。
其详细规范、技术性能等可参阅《采油技术手册》。
§2—1 动力设备修井机是修井和井下作业施工中最基本、最主要的动力来源，按其运行结构分为履带式（通井机）和轮胎式（作业机）两种形式。
原理：就是在拖拉机或汽车上安装一部绞车，利用发动机带动绞车滚筒转动，通过钢丝绳把动力传递给提升系统。
一．履带式修井机（通井机）1．作用：履带式修井机一般统称通井机，是目前各油田修井作业中最常用的一种动力设备，作用：是用于起下油管、钻杆（抽油杆）以及井下打捞、抽汲等施工作业。
2．特点：履带式修井机不配带井架，越野性能好，其越野性能好，适用于低洼地带。
但它的缺点是行走速度慢，不适应快速转移施工的要求。
图8-1 AT—10型通井机图8-2 XT—12型通井机常用的通井机AT-10型、XT-12型通井机的外形如图8-1、8—2所示。
二．轮胎式修井机（俗称联合作业机或叫修井机）1．作用：修井机是修井施工中最基本、最主要的动力来源，完成起下管（杆）柱及井下工具，提捞、抽汲和打捞等任务，是一种轮胎式自带井架的修井设备。
2．特点：配带自背式井架，行走方便，安装简单，适用于快速搬迁施工作业，缺点是低洼、泥泞地带、雨季翻浆季节行走和进入井场相对受限制。
1）XJ250型，XJ350型轮胎式修井机XJ250型，XJ350型轮胎式修井机外形，如图8—3、图8—4所示。
XJ350型修井机井架高度31.7m，二层平台可立放钻杆（油管）立主3000m，转盘扭矩大，转速控制方便，适用于中深井、深井大修作业。
第一章修井设备简介
一、修井机主要组成
7、液压动力钳 液压动力钳是靠液压系统进行控制和传递动力的上卸扣工具。
二、循环固控设备
二、循环固控设备 循环固控设备：通过泥浆泵将压井液沿井下管柱至井底，再从环空返出，通
过固控设备净化压井液，实现循环或压井等作业。包括泥浆泵组、泥浆罐、振动 筛、加重泵、搅拌器、除泥器、除气器、除砂器，高压管汇、压力表等组成。
三、井控设备
1、防喷器 防喷器是用于钻修作业过程中关闭井口，防止井喷事故发生的安全装置。
双闸板防喷器
环形防喷器
三、井控设备
2、节流、压井管汇 节流管汇：通过节流阀的节流作用实施压井作业；通过节流阀的泄压作业，
降低井口压力，实现关井；通过节流阀的分流放喷作用，降低井口套管压力，保 护井口防喷器组，并将井内溢流物引出井场以外。
节流管汇
节10(常开)
节4（手动节流阀开度3/8-1/2) 节7(常开)
节3(常关)
节12(常关) 节11(常开)
节9(常关)
节6(常关) 节5(常开)
节8(常关)
节2(常关)
节1 （手动节流阀 常关）
三、井控设备
压井管汇：实施压井作业时，通过压井管汇向井内注加重钻井液。 压井管汇
三、井控设备
3、远程控制台 远程控制台就是预先制备与储存足量的压力油并控制压力油的流动方向，使
转盘主要用来带动方钻杆旋转井下钻具，还承受钻柱载荷。用于进行套铣、 倒扣、磨铣、刮削、钻水泥塞等旋转作业施工项目。
一、修井机主要组成
2、水龙头 水龙头主要用于悬持钻柱，同时向钻柱引入高压循环液。由固定和转动两部
分组成。即悬挂在大钩上的固定部分和连接方钻杆的转动部分。
一、修井机主要组成
修井工具简介
球型体
棱型刀片
目录
三 . 固井工具
(一)双挂钩胶塞 双挂钩胶塞主要是于 侧钻下尾管后注水泥 的固井作业.
1.螺母2.垫子3.小胶塞 4.挂钩轴5.弹簧6.钩子7. 销子
目录
固井工具
(二)尾管悬挂器 主要用于在套管内侧 钻开窗完后下尾管用.
1.上接头2.锥套3.中心管4.密封套 5,6“O”型圈7.轨迹槽8.卡瓦9.沉头 铆钉10.固定螺钉11.扶正弹簧 12.滑套13.换向环14.轨迹销钉子 15.连接套16.接箍17.密封短接 18.扶正套19.钢球20.剪断座 21.剪断销钉22.空心胶塞 23.下接头
四.锁定部分
此部分是将钻杆的提拉,钻压,扭矩直接传给打捞 工具. 并在提拉不动,倒不开需要退出打捞工具时,把倒 扣器上,下锁定成为一个整体.
目录
倒 扣 捞 矛
倒扣捞矛既可打捞且 可倒扣的一种倒扣类 工具.还可进行洗井液 循环. 此工具综合各种捞矛, 公锥等工具的优点使 打捞,倒扣,退出落鱼, 冲洗鱼顶一同实现.
目录
十字钻头 偏心钻头
目录
铣 鞋
主要用于修理破坏的鱼顶.如损坏的油管,钻杆本体. 铣鞋可分梨形,锥形,和内齿铣鞋, 裙边,套铣鞋等.
目录
铣削式领眼铣鞋
目录
铅封注水泥套管补接器
此工具是用于更换井 下损坏套管时起联接 新旧套管的一种补接 工具.是利用铅环压缩 变形的一次密封之外, 还可以注水泥固井,用 水泥二次密封.
目录
压裂封隔器
胶筒
上接头
压裂封隔器是分层压 裂增加原油产量的一 种得力工具.通过座封, 密封压裂层上部附近 的油套环形空间,有效 地实现分层压裂,并保 护套管. 既可用于油水井的分 层压裂,也可用于试油, 堵水,找串等作业.
井下作业基础知识
井下作业教材第一章井下作业设备井下作业设备是用来对井下管柱或井身进行维修或更换而提供动力的一套综合机组。
它包括动力机、传动设备、绞车、井架、天车、游动滑车、大钩、水龙头、转盘、泥浆泵和其它辅助设备。
第一节修井机修井机或通井机是修井和井下作业施工中最基本、最主要的动力来源，按其运行结构分为履带式和轮胎式两种形式。
履带式修井机一般不配带井架，其动力越野性好，适用于低洼泥泞地带施工。
轮胎式修井机一般配带自背式井架，行走速度快，施工效率高，适合快速搬迁的需要，但在低洼泥泞地带及雨季、翻浆季节行走和进入井场相对受到限制。
各油田使用的轮胎式修井机型号较多，目前现场使用较多的有XJ350型、XJ250型、库泊LTO—350型、英格索兰350型和KREMCO—120。
履带式修井机一般通称通井机，其实是一种履带式自走型拖拉机经改装添加滚筒而成。
目前常用的修井机型号有兰州通用机械厂制造的红旗100型，鞍山红旗拖拉机制造厂制造的AT—10型，青海拖拉机制造厂制造的XT—12，XT—15型等型号。
第二节井架、天车、游动滑车、大钩井架是支撑吊升系统的构件，常用的井架可分为固定式井架和车载式井架两种，在常规作业和油水井增产增注措施作业施工中，经常使用固定式井架；在油水井大修作业施工中，经常使用车载式井架。
天车和游动滑车是吊升系统的两个部件,通过纲丝绳的反复上下穿绕把它们连成一个定、动滑轮组合。
最后一道纲丝绳绕过天车轮后，绳头放下缠绕在绞车滚筒上，从天车轮另一端下来的纲丝绳则把它固定在井架下的死绳固定器上。
天车、游动滑车、钢丝绳三个部件把绞车、井架以及钻、管柱联系起来，以实现起下作业。
大钩是修井机游动系统的主要设备之一。
它的作用是悬挂水龙头并通过吊环、吊卡悬挂钻柱、套管柱、油管柱，并完成修井作业及其他辅助施工。
游车大钩为游动滑车与大钩组成为一体的整体结构型式，其游车为单轴式，大钩为三钩。
第三节水龙头水龙头是修井机旋转系统的一个部件。
修井设备简介
1、液压系统
液压系统的包括：主油泵、起升油缸、伸缩油
缸、液压绞车、液压猫头、液压油箱、减压阀、溢
流阀、及各种减压操纵阀。
液压绞车
液压猫头
伸缩液缸
起升液缸
一、修井机主要组成
2、气路系统 气路系统包括：空压机、司钻控制操作台、储气罐、操纵阀、干燥器、防冻
器、调压阀、滤清器、气路管线、接头等。
司钻控制操作台
Hale Waihona Puke 一、修井机主要组成一 、修井机基本组成：
动力系统：为设备运转提供动力,包括 发动机、传动箱、散热水箱、燃油加热 器、护罩等。 传动系统：将动力源的动力传递到各设 备,包括并车分动箱、角传动箱、转盘 传动箱、链条箱、传动轴等。 提升系统：悬吊和起下井内管柱。包括 井架、绞车系统、钢丝绳、天车、游车 大钩、绷绳等。 旋转系统：提供扭转力,带动井下工具 旋转。包括转盘、水龙头、井下工具、 钻头等。 底座系统：支撑其它系统各设备。包括 钻台、船形底座。 控制系统：液压系统、气路系统、电器 控制照明等。 配套附件：吊环、钻杆钳、吊钳、吊卡 等
酒精防冻器
储气罐
一、修井机主要组成
八 、配套附件 1、吊环
吊环是钻修井作业起下管柱,悬挂吊卡 的专用井口工具。
上环挂在大钩 两侧副钩上
下环挂在吊 卡的吊耳上
一、修井机主要组成
传动——转盘传动装置——转盘——方补心
并车分动箱
链条箱
传动轴
一、修井机主要组成
四 、提升系统 悬吊和起下井内管柱。包括：绞车、井架、钢丝绳、天车、游车、大钩、吊
环。 1、绞车系统：主要是通过动力的传动来完成游动系统的起升作业和转盘的旋转 钻进作业,包括主滚筒、捞砂滚筒、绞车架、刹车机构、冷却系统等 。 主滚筒组成：离合器、滚筒体、刹车毂、轴等。作用：缠绕卷扬游动系统的钢丝 绳,驱动游车大钩运动。 主滚筒刹车系统：钢带、刹带块、平衡梁、曲柄轴、限位圈、调节丝杆、拉杆、 刹把。作用：控制主滚筒旋转。 辅助刹车：水刹车、水箱、开关、管线及气控阀组成。作用：减缓滚筒下放时的 转速。
第一章修井设备简介
分动箱 捞刹滚筒 主滚筒 离合器 离合器
转盘
驱动底盘前桥
驱动底盘后桥 角传动箱
离合器 水刹车 转盘角传动箱 链条箱
一、修井机主要组成
传动过程： 1、发动机—传动箱——传动轴——角传动箱——链条传动——主滚筒——快绳
——天车——钢丝绳——游车——吊环、吊卡——钻具 2、发动机——传动箱——传动轴——角传动箱——链条传动——主滚筒——链
DDC发动机外形
CAT发动机外形
双机CAT发动机外形
一、修井机主要组成
（三）、传动系统 发动机与传动箱串联，经传动轴后又通过并车箱和链条传动驱动绞车系统主
滚筒，从而实现钻修机游动系统的起下作业；从主滚筒到转盘传动装置又通过链 条传动，然后又经下坡链条和一传动轴将动力传至转盘，实现旋转作业。
液力传动箱
一、修井机主要组成
基本组成: 井架及游动系统
动力系统
绞车系统 控制系统
传动系统
配套 附件
底盘系统
钻台及 旋转系 统
一、修井机主要组成
(二)、动力系统
采用CAT系列或DDC电喷 式发动机，以及康明斯、底特 律公司的同类产品。ALLISON 液力传动箱。在大型修井机上 为保证动力足够和备用需要， 一般配置两台发动机。
一、修井机主要组成
捞砂滚筒
主滚筒
主滚筒
主滚筒推盘离合器（外置）
一、修井机主要组成
1、绞车系统
刹车机构
远程刹车机构满足多工作位置。
远程刹车杆 刹把座
刹车块 刹车平衡梁 调节丝杠
一、修井机主要组成
1、车 导水龙头
冷却水箱（配散热器及水泵）
一、修井机主要组成
2、井架 井架是钻修设备的重要部件之一，它在钻修井生产过程中，用于安放和悬挂
石油工程技术 井下作业 检测类修井工具
检测类修井工具修井工具按功能可分为11类：检测类、打捞类、切割类、倒扣类、刮削类、挤胀类、钻磨铣类、震击类、补接类、加固类、辅助类。
检测类工具是进行修井措施之前,探测井下落鱼鱼顶状态和套管损坏程度的工具。
常用有铅模、胶模和通径规。
铅模又分为带护罩铅模和普通型（不带护罩）铅模两种。
1平底带护罩铅模1.1用途平底带护罩铅模主要用于检测落鱼鱼顶几何形状、深度和套损井套损程度、深度位置等,为选择修井工艺和工具提供依据。
1.2基本结构平底带护罩铅模由接头、骨架、铅体和护罩等组成,如图1所示。
中心有直通水眼,可以冲洗鱼顶。
图1带护罩铅模结构示意图1—接头；2—骨架；3—铅体；4—护罩1.3操作方法1.3.1检查铅模柱体四周与底部,不能有影响印痕判断的伤痕存在,如有轻微的伤痕,应及时用锉刀将其修复平整；1.3.2测量铅模外形尺寸，如果一次成型铅模，铅体呈锥形，应以铅模底部直径为下井直径，并留草图；1.3.3螺纹涂油，接上钻具下入井中；1.3.4下钻速度不宜过快，以免中途将铅模顿碰变形，影响分析结果；1.3.5下至鱼顶以上一根单根时开泵冲洗，待鱼顶冲净后，加压打印；1.3.6打印钻压一般30KN，特殊情况可适当增减，但最大钻压不能超过50KN；1.3.7加压打印一次后即行起钻。
1.4注意事项1.4.1铅模在搬运过程中必须轻拿轻放，严禁磕碰。
存放及运输时，应底部向上或横向放置，并用软材料垫平；1.4.2铅模水眼小，容易堵塞，钻具应清洁无氧化铁屑。
为防止堵塞，可下钻300～400m 后循环一次；1.4.3打印加压时，只能加压一次，不得二次打印。
2普通型铅模2.1用途普通铅模主要用于落鱼鱼顶检测和套管技术状况检测。
2.2基本结构普通型铅模（不带护罩）由短节、拉筋丑铅体等组成，如图2所示。
中心有直通水眼，可以冲洗鱼顶。
图2普通铅模结构示意图1—短节；2—拉筋；3—铅体2.3操作方法操作方法与带护罩铅模相同。
2.4注意事项注意事项与带护罩铅模相同。
井下维修作业工具大全
井下作业主要施工方式
（1）起下作业 利用井架和修井机通过提升系统将井内管柱
或杆柱进行起下施工。 （2）循环冲洗
利用泵进行洗井、冲砂、压井或压裂、酸化 、封堵等施工。 （3）旋转钻进
利用转盘和钻柱及井下工具进行套、磨铣、 侧钻、钻水泥塞、造扣和倒扣等施工。
6
常用设备和工具
1、井下作业常用设备 提升设备： 修井机、通井机、井架、滑轮组。 循环设备： 动力机、泥浆泵、水龙头和附属管路配件。 旋转设备： 转盘和附属工具。
F
kN
M
KN.m
（三）井下工具设计基本要求 油田井下工具设计属于特殊机械设计，国内目前还没
有系统设计教材，必须在矿厂实践中不断摸索发展，逐步 形成油气田井下工具设计体系。
1、满足油气田开发工艺技术要求； 2、满足油气田流体介质腐蚀要求； 3、满足油气田特殊完井工艺要求； 4、井下工具设计越简单越好；
拉 力 计
13
八 股 绳 子
14
指重表
15
一、油水井井下作业的种类
油水井井下作业根据施工目的的不同，可以分为几种:
一、维护性作业施工
如：抽油机井检泵作业施 工（包括检换小泵施工）；电 泵井的检电泵施工；螺杆泵检 泵、注水井的重配施工，同时 油水井井下调查、处理、其它、 小修等施工项目均属于维护性 作业施工。
对它所进行解除故障的作业和实施措施。亦称为井下作 业。
（凡需要起下油水（气）井管柱的各种施工，在矿场 上统称为井下作业。）
一、油水井井下作业的种类
井下作业的作用是什么？
修井的目的就是要保证油水（气）井的正常工作，完成 各种井下作业，提高井的利用率和生产效率，以最大限 度增加井的产量。
（维护油水（气）井的正常生产，处理井下故障，改变 生产层位或采油方式，提高油层的生产能力，延长生产 井的免修周期。）
油田主要施工机械设备表 (1)
油田主要施工机械设备表 (1)
本文档旨在列举常见的油田主要施工机械设备，并提供相关信息。
以下是一些常见的施工机械设备及其功能：
钻井设备
- 钻机：用于钻取井的主要工具，能够在地下钻孔并使钻具旋转。
- 钻杆：连接钻机和钻头的管道，将钻头送入井口。
- 钻头：位于钻杆末端的工具，用于切削地层并将岩石碎片打入井内。
完井设备
- 放井装置：将套管安装在钻井孔中，并给井口提供密封和保护。
- 抽油机：用于从井中抽取油液的机械设备。
- 人工举升装置：帮助抽油机提升石油和其他液体。
气体收集和处理设备
- 分离器：用于分离井产液体和气体的装置。
- 处理设备：对从分离器中获得的液体进行处理和净化。
- 气体压缩机：将产出的气体压缩为更高压力。
采油设备
- 泵：用于增加井中液体的压力，促进油液上升至地面。
- 储油罐：存放从井中提取的油液的。
请注意，这只是一份主要施工机械设备的简要列表，实际的油田施工可能需要更复杂的设备以满足不同的需求和条件。
建议在实际操作中根据具体情况选择适当的设备。
