线切割

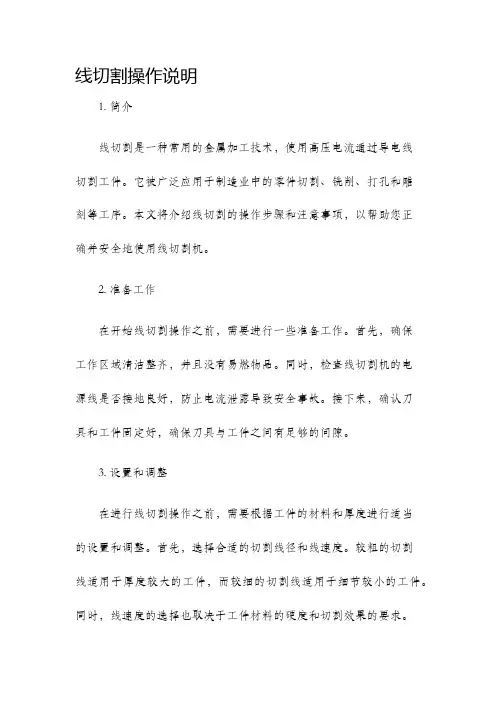

线切割操作说明
线切割操作说明1. 简介线切割是一种常用的金属加工技术，使用高压电流通过导电线切割工件。
它被广泛应用于制造业中的零件切割、铣削、打孔和雕刻等工序。
本文将介绍线切割的操作步骤和注意事项，以帮助您正确并安全地使用线切割机。
2. 准备工作在开始线切割操作之前，需要进行一些准备工作。
首先，确保工作区域清洁整齐，并且没有易燃物品。
同时，检查线切割机的电源线是否接地良好，防止电流泄露导致安全事故。
接下来，确认刀具和工件固定好，确保刀具与工件之间有足够的间隙。
3. 设置和调整在进行线切割操作之前，需要根据工件的材料和厚度进行适当的设置和调整。
首先，选择合适的切割线径和线速度。
较粗的切割线适用于厚度较大的工件，而较细的切割线适用于细节较小的工件。
同时，线速度的选择也取决于工件材料的硬度和切割效果的要求。
其次，调整电流和工作距离。
根据工件的硬度和厚度，选择适当的电流大小，并根据电流值调整工作距离。
一般来说，电流越大，切割速度越快，但也可能影响切割质量。
4. 操作步骤(1) 打开电源开关，并调整切割线位置。
确保切割线位于工件的起始位置。
(2) 按下启动按钮，使切割线开始运转。
注意观察切割线的运动方向，确保其与工件的切割方向一致。
(3) 缓慢将切割线引导到工件上，并保持相对的稳定性。
切割线应与工件保持一定的角度，通常为20-30度。
(4) 接着，根据工件的形状和尺寸，通过调整工作台和切割线的位置，控制切割方向和角度。
(5) 在切割过程中，注意观察切割线与工件之间的间隙，确保切割线不会与工件接触。
同时，注意观察切割速度和质量，根据需要适时调整。
(6) 当切割完成后，松开启动按钮，停止切割线的运转。
将工件取下，检查切割质量，并根据需要进行后续的处理。
5. 注意事项在进行线切割操作时，需要注意以下事项，以确保操作的安全性和效果：- 使用合适的个人防护装备，如手套、护目镜和耳塞，以保护您的安全。
- 熟悉线切割机的操作和安全规程，遵守操作要求。

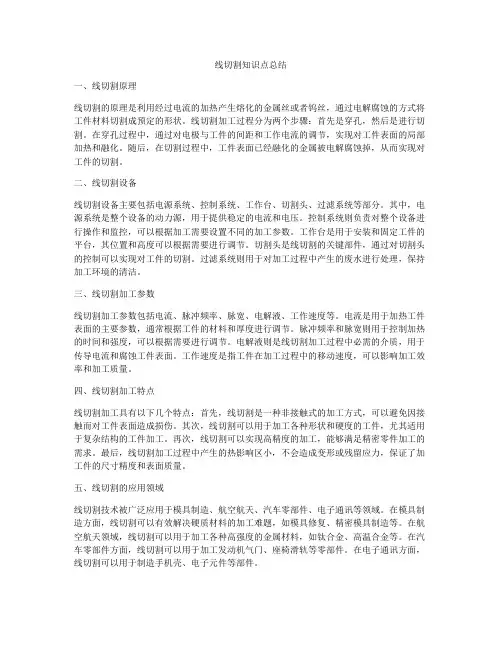

线切割知识点总结
线切割知识点总结一、线切割原理线切割的原理是利用经过电流的加热产生熔化的金属丝或者钨丝，通过电解腐蚀的方式将工件材料切割成预定的形状。
线切割加工过程分为两个步骤：首先是穿孔，然后是进行切割。
在穿孔过程中，通过对电极与工件的间距和工作电流的调节，实现对工件表面的局部加热和融化。
随后，在切割过程中，工件表面已经融化的金属被电解腐蚀掉，从而实现对工件的切割。
二、线切割设备线切割设备主要包括电源系统、控制系统、工作台、切割头、过滤系统等部分。
其中，电源系统是整个设备的动力源，用于提供稳定的电流和电压。
控制系统则负责对整个设备进行操作和监控，可以根据加工需要设置不同的加工参数。
工作台是用于安装和固定工件的平台，其位置和高度可以根据需要进行调节。
切割头是线切割的关键部件，通过对切割头的控制可以实现对工件的切割。
过滤系统则用于对加工过程中产生的废水进行处理，保持加工环境的清洁。
三、线切割加工参数线切割加工参数包括电流、脉冲频率、脉宽、电解液、工作速度等。
电流是用于加热工件表面的主要参数，通常根据工件的材料和厚度进行调节。
脉冲频率和脉宽则用于控制加热的时间和强度，可以根据需要进行调节。
电解液则是线切割加工过程中必需的介质，用于传导电流和腐蚀工件表面。
工作速度是指工件在加工过程中的移动速度，可以影响加工效率和加工质量。
四、线切割加工特点线切割加工具有以下几个特点：首先，线切割是一种非接触式的加工方式，可以避免因接触而对工件表面造成损伤。
其次，线切割可以用于加工各种形状和硬度的工件，尤其适用于复杂结构的工件加工。
再次，线切割可以实现高精度的加工，能够满足精密零件加工的需求。
最后，线切割加工过程中产生的热影响区小，不会造成变形或残留应力，保证了加工件的尺寸精度和表面质量。
五、线切割的应用领域线切割技术被广泛应用于模具制造、航空航天、汽车零部件、电子通讯等领域。
在模具制造方面，线切割可以有效解决硬质材料的加工难题，如模具修复、精密模具制造等。

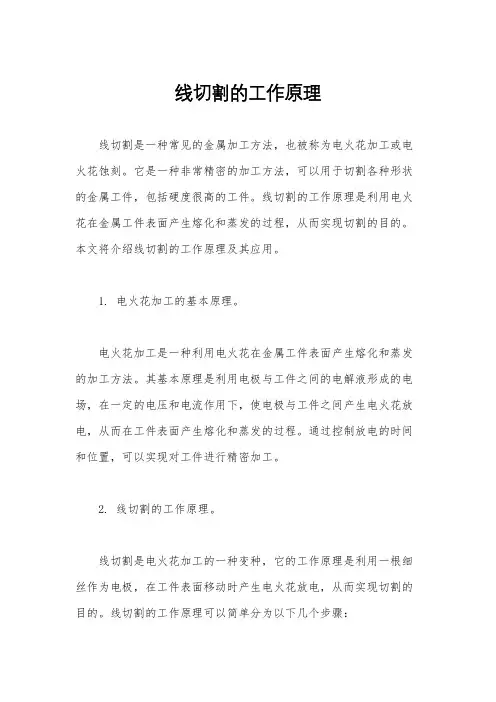

线切割的工作原理
线切割的工作原理线切割是一种常见的金属加工方法，也被称为电火花加工或电火花蚀刻。
它是一种非常精密的加工方法，可以用于切割各种形状的金属工件，包括硬度很高的工件。
线切割的工作原理是利用电火花在金属工件表面产生熔化和蒸发的过程，从而实现切割的目的。
本文将介绍线切割的工作原理及其应用。
1. 电火花加工的基本原理。
电火花加工是一种利用电火花在金属工件表面产生熔化和蒸发的加工方法。
其基本原理是利用电极与工件之间的电解液形成的电场，在一定的电压和电流作用下，使电极与工件之间产生电火花放电，从而在工件表面产生熔化和蒸发的过程。
通过控制放电的时间和位置，可以实现对工件进行精密加工。
2. 线切割的工作原理。
线切割是电火花加工的一种变种，它的工作原理是利用一根细丝作为电极，在工件表面移动时产生电火花放电，从而实现切割的目的。
线切割的工作原理可以简单分为以下几个步骤：（1）准备工作，首先需要将工件和电极固定在加工台上，并且保持一定的距离。
然后在工件表面形成一层电解液。
（2）放电过程，当电极与工件之间施加一定的电压和电流时，电极上的细丝开始在工件表面移动，产生电火花放电。
这些电火花会在工件表面产生熔化和蒸发的过程，从而实现切割的目的。
（3）控制系统，线切割过程需要一个精密的控制系统来控制电极的移动和放电的时间和位置。
通过控制系统可以实现对工件进行精密加工，获得高质量的加工表面。
3. 线切割的应用。
线切割具有高精度、高效率和适用于各种硬度的金属工件等优点，因此在航空航天、汽车制造、模具制造等行业得到了广泛的应用。
例如，航空航天领域需要对复杂形状的零部件进行加工，线切割可以实现对这些零部件的精密加工；汽车制造领域需要对汽车零部件进行批量生产，线切割可以实现高效率的加工；模具制造领域需要对高硬度的材料进行加工，线切割可以实现对这些材料的精密加工。
总之，线切割是一种非常精密的金属加工方法，其工作原理是利用电火花在金属工件表面产生熔化和蒸发的过程，从而实现切割的目的。

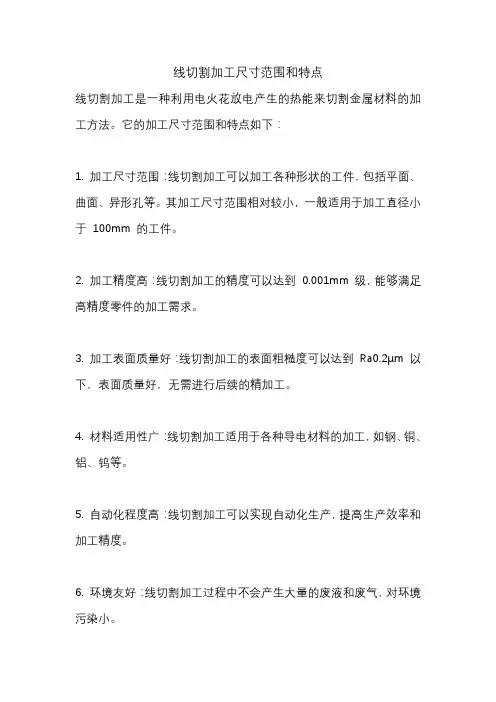

线切割加工尺寸范围和特点
线切割加工尺寸范围和特点
线切割加工是一种利用电火花放电产生的热能来切割金属材料的加工方法。
它的加工尺寸范围和特点如下：
1. 加工尺寸范围：线切割加工可以加工各种形状的工件，包括平面、曲面、异形孔等。
其加工尺寸范围相对较小，一般适用于加工直径小于 100mm 的工件。
2. 加工精度高：线切割加工的精度可以达到 0.001mm 级，能够满足高精度零件的加工需求。
3. 加工表面质量好：线切割加工的表面粗糙度可以达到 Ra0.2μm 以下，表面质量好，无需进行后续的精加工。
4. 材料适用性广：线切割加工适用于各种导电材料的加工，如钢、铜、铝、钨等。
5. 自动化程度高：线切割加工可以实现自动化生产，提高生产效率和加工精度。
6. 环境友好：线切割加工过程中不会产生大量的废液和废气，对环境污染小。
线切割加工是一种高精度、高效率、低污染的加工方法，适用于各种导电材料的加工，尤其是在模具制造、航空航天、电子等领域得到了广泛的应用。
线切割PPT课件
1.必须保持一定的放电间隙 2.必须采用一定频率功率脉冲电源 3.必须在一定绝缘性能的介质中进行放电
2021/6/21
6
放电加工的微观过程
放电加工时，金属材料蚀除的微观过 程可分为以下四个连续的阶段：
1.极间介质的击穿与放电
2.能量的转换、分布与传递
3.电极材料的抛出
4.极间介质的消电离
2021/6/21
7
加工特点
电火花线切割加工属于特种加工。它 与传统的机械加工相比，有如下优点：
1. 非接触式，适合高硬度难切削材料的加工 2.十分适合复杂形孔及外形的加工 3.切缝细，节省宝贵的金属材料 4.加工的尺寸精度高，表面粗糙度好 5.易于实现数字控制 6.加工的残余应力较小
电火花线切割加工
2021/6/21
1
课程内容
1 概述
2 加工原理、特点及应用
3 线切割机床简介
4 线切割程序编制
5 加工操作演示
2021/6/21
2
概述
电火花线切割加工（Wire Cut Electrical Discharge Machining ，简称WEDM）是在电火花加工基础上，于20 世纪50年代末最早在前苏联发展起来的一种新的工艺形式， 它是利用丝状电极（钼丝或铜丝）靠火花放电对工件进行 切割，简称线切割。
图1 线切割机床
图2 切割用钼丝
2021/6/21
3
线切割加工视频
2021/6/21
4
加工原理
电火花线切割加工的基本原理是利用快速移 动的电极丝，对工件进行脉冲火花放电，腐蚀工 件表面，使工件材料局部熔化和气化，从而达到 切割工件，去除材料的目的。
线切割操作规程
线切割操作规程标题：线切割操作规程引言概述：线切割是一种常见的金属加工方式，通过电脑数控系统控制电极线在工件表面进行切割，从而实现精确的加工。
为了确保线切割操作的安全和高效，制定了一系列的操作规程。
本文将详细介绍线切割操作规程的内容和要点。
一、设备准备1.1 确认设备状态：在进行线切割操作之前，需要确认设备的各项功能是否正常，包括电脑数控系统、电极线、工作台等。
1.2 检查刀具：检查线切割机的刀具是否磨损严重，如有磨损需要及时更换，以确保切割质量。
1.3 调整工件位置：根据加工要求，调整工件在工作台上的位置，确保切割时不会发生偏差。
二、参数设置2.1 电极线速度：根据工件材料和厚度，设置合适的电极线速度，以确保切割效果和加工效率。
2.2 放电电流：根据工件材料的导电性，设置合适的放电电流，过大或者过小都会影响切割质量。
2.3 放电时间：根据工件的厚度和复杂程度，设置合适的放电时间，以确保切割深度和精度。
三、安全操作3.1 穿戴防护装备：在进行线切割操作时，操作人员需要穿戴好防护眼镜、手套等防护装备，确保人身安全。
3.2 避免漏电：线切割机工作时会产生高压电流，操作人员需要注意避免漏电，避免触电事故发生。
3.3 紧急停机：在操作过程中，如果浮现异常情况，操作人员需要即将按下紧急停机按钮，确保设备和人员的安全。
四、加工质量控制4.1 检查切割质量：在切割完成后，需要对工件进行检查，确保切割质量符合要求，如有问题需要及时调整参数。
4.2 清理工作台：及时清理工作台上的切割渣滓和废料，保持工作环境整洁，有利于下一次操作。
4.3 记录加工数据：记录每次加工的参数设置和切割质量，以便后续分析和改进操作流程。
五、日常维护5.1 定期保养：定期对线切割机进行保养，包括清洁设备、润滑部件等，延长设备寿命。
5.2 替换易损件：定期检查线切割机的易损件，如电极线、刀具等，及时更换，避免影响切割质量。
5.3 培训操作人员：定期对操作人员进行培训，提升其操作技能和安全意识，确保线切割操作的顺利进行。
线切割实操总结
线切割实操总结线切割技术是一种常见的金属加工方法，广泛应用于制造业中。
本文将从实操的角度总结线切割技术的相关知识点，包括设备准备、工艺流程、操作技巧和注意事项等内容。
一、设备准备1. 线切割机：线切割机是线切割工艺的核心设备，可以根据加工要求选择适当的机型。
在使用前应检查机器的各项功能是否正常，确保安全。
二、工艺流程1. 材料准备：根据产品要求选择合适的金属材料，并进行切割前的准备工作，如清洁、定位等。
2. CAD设计：根据产品图纸，使用CAD软件进行切割轨迹的设计。
根据材料厚度和切割要求，设置合适的切割参数。
3. 导入切割程序：将设计好的切割轨迹导入线切割机的控制系统中，并进行必要的调整和优化。
4. 切割操作：根据切割程序，操作线切割机进行切割。
在操作过程中，需要注意保持机器的稳定和材料的固定，确保切割质量。
三、操作技巧1. 线切割速度：切割速度的选择要根据材料的种类和厚度来确定。
过高的速度会导致切割质量下降，过低的速度则会造成加工效率低下。
2. 切割厚度：线切割技术适用于各种厚度的金属材料，但不同的材料厚度对切割速度和功率有不同的要求。
在切割过程中，应根据材料的厚度进行相应的调整。
3. 功率调节：线切割机的功率调节对切割质量有重要影响。
一般来说，功率越高，切割速度越快，但过高的功率会对材料造成烧损和变形的风险。
4. 切割角度：切割角度的选择要根据产品要求和材料特性来确定。
合理的切割角度可以减少材料的变形和残余应力。
四、注意事项1. 安全操作：在进行线切割操作前，应穿戴好防护设备，如护目镜、防护服等，确保人身安全。
2. 设备维护：定期对线切割机进行检查和维护，保持设备的正常运行和切割质量。
3. 废料处理：及时清理切割过程中产生的废料和碎屑，保持工作环境整洁。
4. 切割质量检验：在切割完成后，对切割质量进行检查，确保符合产品要求。
线切割技术是一种重要的金属加工方法，通过合理的设备准备、工艺流程和操作技巧，可以实现高质量的切割效果。
线切割工作原理
线切割工作原理线切割，又称电火花线切割，是一种利用金属导电性的原理进行切割的加工方法。
它是一种精密加工工艺，主要用于切割金属材料，特别是对于厚度较大的金属材料，线切割是一种非常有效的加工方法。
接下来，我们将详细介绍线切割的工作原理。
首先，线切割的工作原理是利用电火花腐蚀的原理进行金属切割。
在工作时，工件与电极之间的间隙中充满了工作液，通常是脱离水。
当电极靠近工件时，两者之间的电压逐渐升高，直到达到一定数值时，电极与工件之间的间隙发生放电，形成电火花。
这些电火花的高温和高能量将工件表面的金属腐蚀溶解，从而实现切割的目的。
其次，线切割的工作原理还涉及到工作液的循环和过滤。
在切割过程中，工作液不仅起到冷却和清洗的作用，还可以将被腐蚀的金属颗粒带走，从而保持切割间隙的稳定性。
同时，工作液还需要经过循环和过滤，以保持其清洁度和稳定性，从而确保切割质量。
另外，线切割的工作原理还包括控制系统的作用。
在实际的加工过程中，需要通过控制系统对电极和工件之间的间隙、电压、放电频率等参数进行精密控制，以实现对切割过程的精准控制。
这就需要依靠先进的数控技术和高精度的传感器来实现，从而保证切割质量和加工精度。
最后，线切割的工作原理还需要考虑到切割速度和表面质量的影响。
在实际应用中，需要根据不同的金属材料和切割要求来确定最佳的切割参数，以实现高效的切割速度和良好的切割表面质量。
同时，还需要考虑到工作液的类型和质量对切割效果的影响，从而优化切割工艺。
综上所述，线切割是一种利用电火花腐蚀原理进行金属切割的加工方法，其工作原理涉及到电极与工件之间的间隙放电、工作液的循环和过滤、控制系统的精密控制以及切割速度和表面质量的影响。
通过对线切割工作原理的深入了解，可以更好地掌握线切割加工技术，提高切割质量和加工效率。
线切割的原理及应用
线切割的原理及应用1. 简介线切割（Wire-cut EDM）是一种利用电火花放电原理进行金属材料切割的加工方法。
它通过在工作物和电极之间施加电压，产生电火花放电，使金属材料局部氧化剥落，从而实现切割的目的。
线切割技术具有高精度、复杂形状加工能力强、不受材料硬度影响等优点，因而在制造业中得到广泛应用。
2. 原理线切割的原理基于电火花放电现象。
通过施加高压电源，使工作物与电极之间形成电场，当电场强度超过材料的击穿电场强度时，电流开始流动，产生电火花放电。
电火花放电过程中，放电电流通过工作物表面，使金属材料局部发生氧化剥离，从而实现切割。
3. 应用线切割技术在制造业中有着广泛的应用，以下是一些典型的应用领域：3.1 模具制造线切割技术在模具制造中有着重要的地位。
模具通常需要具备复杂的形状和精确的尺寸要求，传统的加工方法很难满足这些要求。
线切割技术可以通过控制电火花放电的位置和时间，精确地制造出具有复杂形状的模具零件，提高模具的制造效率和质量。
3.2 五金加工五金制品是线切割技术的另一个重要应用领域。
线切割技术可以加工各种金属材料，包括钢铁、铝合金、铜等。
通过线切割技术，可以实现高精度的切割和加工，生产出具有复杂形状的五金制品，如锁具、五金配件等。
3.3 铜雕工艺品线切割技术在铜雕工艺品的制作中有着独特的应用。
传统的铜雕工艺需要经验丰富的工匠进行手工雕刻，费时费力且难以保证雕刻的精度和稳定性。
而线切割技术可以通过精确定位和控制电火花放电，实现对铜材料的精密切割和雕刻，制作出高度精确的铜雕工艺品。
3.4 高精度零件加工线切割技术在高精度零件加工中有着广泛应用。
现代制造业对高精度零件的需求越来越高，传统的加工方法往往难以满足这些要求。
线切割技术通过精确控制电火花放电的位置和时间，可以实现对高精度零件的切割和加工，满足现代制造业的需求。
4. 总结线切割技术是一种利用电火花放电原理进行金属材料切割的加工方法。
线切割学习计划步骤
线切割学习计划步骤第一步：了解线切割的概念线切割是一种利用电热能源将金属材料进行精密切割的加工工艺。
其原理是利用电解质溶液或水作为介质，通过高频高压的电流和放电脉冲，在金属工件和电极之间产生弧光放电，从而将金属材料切割成所需形状。
线切割具有加工精度高、切割面光洁、无热影响区等优点，被广泛应用于金属加工行业。
第二步：学习线切割的基本原理要深入学习线切割，首先需要了解其基本原理。
线切割主要依靠电极和工件之间的电火花放电来进行切割，这种放电是通过高频高压电流作用下在两者之间产生的。
当电极和工件之间的间隙被点电极放电的能量击穿时，金属零件的表面就会形成从电极到工件的一条电火花通道，这就是线切割加工的基本原理。
第三步：掌握线切割的加工工艺线切割的加工工艺是实现精密切割的重要手段，掌握好加工工艺对于提高线切割加工质量至关重要。
在加工工艺方面，需要考虑的因素包括电极材料、电解质溶液、电极形状等。
同时，还需要了解如何调节加工工艺参数，如电压、电流、放电时间等，以及怎样进行工件定位、切割路径设计等。
第四步：熟练掌握线切割的操作技巧在学习线切割的过程中，需要熟练掌握线切割设备的操作技巧。
这包括了解线切割设备的工作原理，了解设备的各个部件及其功能，同时熟练掌握设备的操作方法和注意事项。
只有熟练掌握了线切割设备的操作技巧，才能够高效、安全地进行线切割加工。
第五步：认真学习线切割的安全知识线切割是一项涉及高压、高温和复杂化学反应的加工工艺，因此其安全性需得到重视。
在学习线切割的过程中，需要认真学习线切割的安全知识，了解线切割设备的安全操作规程、遇到突发情况如何处理等，以确保线切割加工的安全性。
第六步：实践操作并积累经验实践操作是理论学习的最好方式，只有在实践中才能够真正掌握线切割的技术。
在实践操作中，可以加深对线切割的理解，同时也可以积累宝贵的经验，发现问题并加以解决。
通过不断地实践操作，可以不断提高线切割加工的技能水平。
线切割工作原理及操作
线切割工作原理及操作线切割工作原理及操作1. 引言在制造业中，线切割技术被广泛应用于金属加工领域。
它通过使用一根细小且高速振动的金属丝来切割工件，从而实现高精度的切割效果。
本文将深入探讨线切割的工作原理及操作方法，以帮助读者更好地理解该技术的应用。
2. 工作原理线切割技术基于电火花原理，即利用高频电流在工件表面产生的火花进行切割。
具体而言，线切割机通过引导一根直径约0.1至0.3毫米的金属丝，在辅助电解液的作用下与工件形成导电通路。
高频脉冲电流通过金属丝，引发电火花，在工件表面产生剧烈的化学反应。
这个过程持续不断，直到金属丝逐渐切割穿过工件。
3. 设备和操作方法线切割机是实现线切割技术的关键设备。
它通常由控制系统、电源系统和机械部分组成。
在操作过程中，首先需要根据工件的尺寸和形状，设计并生成一套切割程序。
将切割程序输入到线切割机的控制系统中。
在进行线切割之前，需要准备工作件和电解液。
工作件通常是金属材料，可以是钢、铝、铜等。
电解液则是一种具有高离子导电能力和冷却效果的液体，用于维持切割过程中的稳定性和效果。
接下来，将待切割的工件固定在工作台上，并调整切割机的参数，如电流、速度和张力等。
开始线切割操作。
线切割机将根据预设程序，精确控制金属丝的运动轨迹和电流信号，确保切割过程的稳定性和准确性。
4. 优势与应用线切割技术具有以下优势：一是切割精度高，能够实现毫米级的切割精度。
二是能够切割各种形状的工件，包括平面、曲面和立体等。
三是切割过程中无力量作用于工件，避免了热变形和机械变形的问题。
四是切割速度快，提高了生产效率。
线切割技术广泛应用于航空航天、汽车制造、电子设备和模具制造等领域。
5. 个人观点和理解对于我来说，线切割技术是一项非常有价值的制造技术。
它通过精密的电火花原理，实现对各种金属材料的高精度切割，为各种行业的生产提供了重要支持。
线切割技术的发展，不仅推动了制造业的进步，也为产品创新提供了更多可能。
线切割工作原理
线切割工作原理线切割是一种常见的金属加工方法，它利用电火花腐蚀金属材料来实现精确的切割。
线切割工作原理是基于电火花腐蚀原理，通过控制电流和电压来实现金属材料的精确切割。
在本文中，我们将详细介绍线切割的工作原理，包括设备结构、工作流程以及优缺点。
设备结构。
线切割机主要由工作台、导电丝、电源系统、控制系统和冷却系统组成。
工作台用于支撑和固定金属材料，导电丝则负责在金属材料上进行切割。
电源系统提供所需的电流和电压，控制系统则用于控制切割过程中的参数，如速度、电流等。
冷却系统则用于降低切割过程中产生的热量，防止金属材料变形或损坏。
工作流程。
线切割的工作原理是基于电火花腐蚀原理。
在切割过程中，导电丝贴紧金属材料表面，通过控制电流和电压，形成电火花，并在电火花的作用下，将金属材料局部腐蚀，最终实现精确的切割。
整个切割过程需要不断移动导电丝，以便完成整个切割轮廓。
优缺点。
线切割具有高精度、高效率和适用于各种金属材料的优点。
它可以实现复杂形状的切割，且切割表面光滑，不需要二次加工。
然而，线切割也存在一些缺点，如切割速度较慢、切割厚度有限、切割过程中产生的热量需要及时冷却等。
总结。
线切割是一种常见的金属加工方法，它利用电火花腐蚀原理实现精确的切割。
通过控制电流和电压，线切割可以实现高精度、高效率的金属切割，适用于各种金属材料。
然而，线切割也存在一些缺点，如切割速度较慢、切割厚度有限等。
因此，在选择加工方法时，需要根据具体需求综合考虑各种因素，选择合适的加工方法。
线切割技术详解
线切割技术详解：原理、加工精度与适用材料一览一、引言线切割技术是一种在数控机床中广泛应用的加工方法，尤其在精密加工领域具有重要地位。
本文将详细解析线切割技术的原理、加工精度以及适合的材料，帮助读者全面了解这一技术。
二、线切割原理线切割技术是一种电火花加工技术，通过电火花放电来去除材料。
在切割过程中，电火花放电产生的高温将材料局部熔化、汽化或分解，从而实现对材料的切割。
其主要工作原理如下：1.数控程序控制：线切割机床的数控系统根据编程指令控制电极丝的路径和速度，确保切割精度。
2.电极丝传递：电极丝在导轮的引导下，以一定速度移动，同时与工件保持一定的放电间隙。
3.电火花放电：在放电间隙中，脉冲电源产生的高压电场使工作液介质击穿，产生电火花放电。
4.材料去除：电火花放电产生的高温使局部材料熔化、汽化或分解，从而实现材料的切割。
三、线切割加工精度线切割技术的加工精度通常可以达到0.01mm以内，这使得它在精密加工领域具有重要地位。
影响线切割加工精度的因素主要包括：1.设备精度：线切割机床的制造精度和调整精度对加工精度有直接影响。
2.编程误差：编程时的误差可能导致切割路径不准确，影响加工精度。
3.材料因素：材料的力学性能、热处理状态等对加工精度也有一定影响。
4.工艺参数：电参数、工作液压力等工艺参数的选择也会影响加工精度。
四、线切割适用材料线切割技术适用于各种金属材料，如碳钢、合金钢、不锈钢、铜、铝等。
对于硬质合金、陶瓷等难加工材料，线切割也具有较好的加工效果。
在实际应用中，应根据材料性质和加工要求选择合适的线切割工艺。
五、结论线切割技术作为一种重要的电火花加工技术，具有广泛的适用性和高精度的加工能力。
通过对原理、加工精度和适用材料的详细解析，我们可以更好地了解这一技术的特点和应用领域。
随着科技的不断发展，线切割技术将在更多领域发挥重要作用，为工业制造带来更多可能性。
线切割：线切割的基本工作原理是什么？
线切割：线切割的基本工作原理是什么？什么是线切割？线切割，又称为线电火花加工，是一种常用的金属加工方式之一。
其基本原理是利用细丝电极在工件表面上产生放电，在电蚀的作用下实现对工件进行切割。
线切割的特点和应用线切割具有以下特点：•切割速度快，能够对各种导电材料进行加工；•切割精度高，尺寸精度和平面度都有较高要求；•适用于各种规格和形状的工件；•切割过程中无机械应力，不会破坏工件性质。
线切割适用于各种材料的切割，尤其是对导电性差的材料，如硬质合金、不锈钢、耐热合金等进行切割时，线切割能够发挥重要作用。
线切割广泛应用于金属加工、模具制造、电子器件加工等领域。
线切割的工作原理线切割的基本工作原理是利用细丝电极在工件表面上产生电火花，通过电化学腐蚀的作用实现对工件进行切割。
线切割的工作过程主要包括以下几个阶段：1.放电初始阶段工作电极与工件表面之间的间隙被加注了绝缘液，形成了一个电离状态的热等离子体，促进了放电的形成，从而在工件表面上形成了初始的电弧放电。
2.放电腐蚀阶段在放电的过程中，电极与工件之间不断形成和消失的电弧会引起电离状态的热等离子体在工件表面上的腐蚀作用，通过电离和电化学反应，实现了对工件表面的局部腐蚀。
3.断火阶段当工作电极移动到下一个加工位置时，放电会自动停止。
此时，绝缘液会立即充满间隙，并且产生相当的电弧能量。
这种现象称为断火，断火过程中会产生较强的氧化作用和灼烧作用，会对工件表面造成较大的损害。
4.清洗阶段当工作电极完成一次加工后，需要将切割区域内产生的氧化物和金属屑清除干净，以维持加工精度。
总结以上就是线切割的工作原理与特点，线切割是一种高速、高精度的切割方式，适用于各种导电性材料的加工和切割。
随着技术的不断发展，线切割在各领域的应用越来越广泛，对于金属加工行业和模具制造行业而言，线切割已经成为不可或缺的工艺之一。
线切割工作原理
线切割工作原理
线切割工作原理是一种利用电火花进行材料切割的加工方法。
它通过将一根细丝或钢丝拉紧，并加上高频脉冲电流进行切割。
具体工作过程如下：
1. 材料固定：首先，需要将待切割的材料固定在工作台上，通常使用夹具将其稳定。
2. 加工设置：接下来，需要设置加工参数，包括细丝类型和直径、放电电流、脉冲间隔和时间等。
这些参数根据材料的性质和切割要求进行调整，以确保切割质量和效率。
3. 引导线缆：将细丝或钢丝从线切割机引导到工件的起始点。
通常，引导线缆通过一系列滚轮和导向器来控制其移动。
4. 电火花发生：一旦引导线缆到位，电火花开始发生。
高频脉冲电流将被施加于细丝上，产生电火花击穿材料。
5. 喷水冷却：同时，喷水系统会冷却工件和细丝，以防止过热和火花残留。
6. 移动工件：线切割机将工件按照预定路径移动，使细丝在工件表面切割出所需形状。
细丝的移动速度可以根据需要进行调整。
7. 完成切割：当细丝完成切割后，加工结束。
切割部位可能会产生一些残留物，需要进行清理。
线切割工作原理的关键是通过电火花的热量和力量对材料进行切割。
电火花可以从细丝传导到工件表面，使工件表面局部产生高温和高压，从而熔化或蒸发材料，并形成切割缝。
而喷水冷却则可以降低温度，防止材料烧损，同时冲走切割区域的残留物，从而提高切割质量和效率。
线切割特点及应用
线切割特点及应用
线切割是一种常见的金属加工方式，也被称为电火花切割或EDM 切割。
它基于电解原理，利用电极和工件之间的放电以切割材料。
线切割具有以下几个特点：
1. 精度高：由于线切割是通过电极和工件之间的放电来切割材料，因此可以获得非常高的精度和表面质量。
2. 适用性广：线切割可以用于切割各种金属材料，包括硬质合金、钢铁、铜、铝等等。
它还可以用于切割复杂形状的零件，如内轮廓和曲线。
3. 速度慢：由于线切割是一种非常精细的切割方法，因此速度通常比其他切割方法慢。
4. 成本高：由于线切割需要特殊的设备和技术，因此成本通常比其他切割方法高。
线切割的应用范围非常广泛，包括：
1. 制造模具：线切割是制造模具的常用方法之一。
它可以切割出精确的内轮廓和曲线，使得模具具有高精度和表面质量。
2. 制造复杂零件：线切割可以用于制造各种复杂形状的零件，包括飞机零件、汽车零件、医疗设备等等。
3. 制造珠宝：线切割可以用于制造各种珠宝，包括戒指、耳环、项链等等。
它可以切割出复杂的形状和花纹，使得珠宝更加精美。
总之，线切割是一种非常精细的金属加工方法，具有高精度、适用性广的特点。
它在制造模具、复杂零件和珠宝等领域有着广泛的应
用。
线切割工作内容
线切割工作内容
1. 线切割第一步就是画图呀，这就像是给工件设计蓝图呢！比如我要割一个特别的形状，那我就得用心地把它画出来，一点都不能马虎，不然怎么能做出我想要的东西呢？
2. 然后就是编程啦，这可真是个技术活！这就好比给机器注入灵魂，让它知道该怎么走，怎么切。
每次编程的时候我都特别专注，生怕出一点错呀，哎呀！
3. 装夹工件也很重要呢！这就好像给工件找到它的位置，得稳稳当当的。
要是没夹好，那可不得了，就像房子地基没打好一样危险呢，可不能大意！
4. 对线切割来说，调整参数也是关键的一环呀！这就跟调琴弦一样，得调到最合适的状态。
合适的参数才能让切割又快又好，你说是不是？
5. 开始切割啦，这时候可刺激啦！看着火花四溅，就像一场小型的烟花表演。
但也得时刻盯着，就怕出啥意外呢！
6. 切割过程中要时刻留意呀，不能有丝毫松懈！这就像在守护宝贝一样，稍有不慎可能就前功尽弃了，那得多心疼呀！
7. 最后就是取工件啦，哇，看到自己精心切割出来的作品，那种满足感真的没法形容！就好像农民伯伯收获了丰硕的果实一样开心！我觉得线切割工作虽然有挑战，但真的很有意思呀，能创造出各种形状的工件，太有成就感啦！。
线切割面积计算公式
线切割面积计算公式
线切割面积的计算公式有多种形式，但我可以为你提供两种常见的计算公式：
1. 切割时间= 切割面积×0.005 ÷20
其中，切割面积为切割面积，单位为平方毫米；0.005是一个常数；20为每小时切割的平均时间。
举个例子，如果需要切割一个铁板的一边，尺寸为25*10*20的，长度为1500毫米，那么我们需要根据以上公式进行计算：切割时间= 25*10*10*1500 ×0.005 ÷20 = 0.225小时= 13.5分钟
通过以上简单的计算，我们可以得出：切割一个铁板的一边，长度为1500毫米，需要大约13.5分钟的时间。
2. 线切割计算公式=切割面积/1200X6。
例如:100的正方形周长=400,面积=400X25=10000,价格=10000/1200x6=50元,长方形正方形
圆形梯形周长的计算,可以查阅初中的书籍。
如果是电脑编程,可以查到线长,再X以厚度可以得到面积了。
请注意，具体的计算公式可能会根据实际的工作需求和条件有所不同。
在实际应用中，建议根据具体情况选择合适的计算公式，并确保结果的准确性。
线切割简介
03 线切割设备与系 统
线切割设备的种类
数控线切割机
数控线切割机是使用最广 泛的线切割设备，具有高 精度、高效率的特点，可 以加工各种形状的工件。
机械线切割机
机械线切割机使用传统的 机械传动方式，具有价格 低廉、使用简单的优点， 但精度和效率相对较低。
激光线切割机
激光线切割机使用激光束 进行切割，具有切割速度 快、切口质量好的优点， 但价格较高。
控制系统是线切割设备的辅助 系统，主要包括操作面板和控 制系统，操作面板用于设置和 调整加工参数，控制系统则根 据程序控制设备的运动轨迹和 加工过程。
线切割设备的选型与使用
选型
根据加工需求和预算选择合适的线切割设备，需要考虑设备类型、精度、效率 、价格等因素。
使用
使用线切割设备时需要注意安全操作规程，确保设备运行稳定、加工质量良好 。同时，需要定期维护和保养设备，保证设备的正常运行和使用寿命。
智能优化
利用智能算法优化加工参数，提高加工效率和产 品质量。
05 线切割加工实例
模具零件的线切割加工
模具零件的复杂外形和内部精细结构 对加工精度和表面质量要求较高，线 切割加工可以满足这些要求。
通过使用数控线切割机床，可以实现 对模具零件的高精度加工，提高生产 效率和产品质量。
精密零件的线切割加工
线切割系统的构成
数控系统
切割电源
切割头
控制系统
数控系统是线切割设备的核心 ，可以根据加工要求进行编程 ，控制设备的运动轨迹和加工 参数。
切割电源是提供电火花放电能 量的设备，根据设备类型和加 工要求选择合适的电源。
切割头是线切割设备的关键部 件，主要包括电极丝和喷水器 ，电极丝对工件进行切割，喷 水器则对电极丝进行冷却和冲 刷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线切割编程本人以前线切割现在不干了太累了但技术还在趁现在没忘写下资料这一讲手工编程技巧是学好平面解析几何如果没有的去买一本教材吧好了现在讲手工编程原理将工作台看成一个平面两个拖板看成X,Y轴工作台就近似于平面直角坐标系平面直角坐标系与空间直角坐标系统称为直角坐标系,又叫笛卡尔坐标系X正轴为1,逆时针数下去,Y正轴为2,X负轴为3,Y负轴为4L是只想 R为圆弧 N逆时针 S顺时针那么坐标系怎么确定呢看百度百科直角坐标系在平面内画两条互相垂直，并且有公共原点的数轴。
其中横轴为X轴，纵轴为Y轴。
这样我们就说在平面上建立了平面直角坐标系，简称直角坐标系。
还分为第一象限，第二象限，第三象限，第四象限。
从右上角开始数起，逆时针方向算起。
如下图那为什么称象限呢”太极生两仪,两仪生四象,四象生八卦”所以平面叫象限,空间叫卦限,好了不废话了有空多看平面解析几何的书现在讲了基础那就将编程原理这部分网上有写着烦就照抄网上的以上要反复看领会他记忆技巧如果在第三象限开始以顺时针割即SR3,在第二象限逆时针割圆弧即NR2以此类推对于直线BXBYBJGZ格式的技巧是XY哪个大取哪个比如B1B2B2000YL1, B2是YB1是X,2大于1取Y,B2B1B2000XL1, B2是XB1是Y,2大于1取X,至于后面的意思都是在第一象限走直线,这是两条不一样的线特别的B1B1B1000YLI这情况的建议第一第三象限直线取Y 第四第二象限直线取X,否则理论上会失步,但失步仅1微米无伤大雅.对于圆弧终点正好45度上的相反第一第三象限取X 第四第二象限直线取Y,否则理论上会失步,但失步仅1微米无伤大雅.所以编程难点是45度轴怎么看程序呢对于直线比如B3B4B4000YL3,是X与Y比值3比4 一直走Y轴走4000微米即4毫米停下,走的方向是第三象限走,在数学上X,Y轴往负方向走,即俗称倒退Y轴走4000微米,那X轴照比例走3000微米,以此在数学上可以算出这直线长度是3000的平方加上4000的平方之和,后开方,即sqr(3000^2+4000^2)=5000微米,而他同X夹角如下:arc tg(4/3)=71.565051177077989351572193720453: arc tg(4/3)是余切tg的反函数arc tg(1)=45 是Y除以X.对于圆弧比如上面的B3000B4000B13000YNR1第一步先看后面R不是L说明是圆弧那第二部看前面B3000B4000即是起点第三部算半径半径=X的平方+加上Y的平方之后的和再开方, 微米,以此在数学上可以算出这直线长度是3000的平方加上4000的平方之和,后开方,即sqr(3000^2+4000^2)=5000微米,即圆弧半径5毫米我们是他为圆心在坐标原点.半径为5毫米的圆,在第一象限坐标点(X,Y)即对应(3000微米,4000微米)处开始以逆时针走圆.,由于半径5毫米,所以圆弧的是个象限定点分别是(5000,0),(0,5000),(-5000,0),(0,-5000) 再看他是YNR1所以B13000是Y在第一象限逆时针移动,而象限是以逆时针来定义的:看下图可以想象B3000B4000B13000YNR1Y是B4000那么从(3000,4000)走到顶点(0,5000)是5000-4000=1000微米剩下B13000是13000-1000=12000微米接下来第二象限走到象限点是5000小于12000微米.即第二象限四分之一圆弧全走完12000-5000=7000微米接下来第三象限走到象限点是5000小于7000微米.即第三象限四分之一圆弧全走完7000-5000=2000微米接下来第四象限走到象限点是5000大于2000微米.即第三象限四分之一圆弧走不完.而第四象限逆时针是(0,-5000)开始走而2000微米又是Y,就可以想象的处Y轴的坐标肯定是5000-2000微米=3000微米那么Y轴最后坐标点=-3000微米,而半径为5000微米,根据平面解析几何原理X=5000的平方减去3000的平方的差再开方=4000微米.所以终点坐标(4000微米,-3000微米)再看B4000B3000B1700XSR4第一步先看后面R不是L说明是圆弧那第二部看前面B4000B3000即是起点第三部算半径半径=X的平方+加上Y的平方之后的和再开方, 微米,以此在数学上可以算出这直线长度是3000的平方加上4000的平方之和,后开方,即sqr(3000^2+4000^2)=5000微米,即圆弧半径5毫米我们是他为圆心在坐标原点.半径为5毫米的圆,在第四象限坐标点(X,Y)即对应(4000微米,3000微米)处开始以顺时针走圆.,由于半径5毫米,所以圆弧的是个象限定点分别是(5000,0),(0,-5000),(-5000,0),(0,5000) 再看他是XSR4所以B17000是X在第四象限顺时针移动,而象限是以逆时针来定义的:看下图可以想象B4000B3000B1700XSR4X是B4000那么从(4000,3000)走到顶点(0,-5000)是4000-0微米=4000微米剩下B17000是17000-4000=13000微米接下来第三象限走到象限点是5000小于13000微米.即第三象限四分之一圆弧全走完13000-5000=8000微米接下来第二象限走到象限点是5000小于8000微米.即第二象限四分之一圆弧全走完8000-5000=3000微米接下来第一象限走到象限点是5000大于3000微米.即第三象限四分之一圆弧走不完.而第一象限顺时针是(0,5000)开始走而2000微米又是X,就可以想象的处X轴的坐标肯定是就是3000微米那么X轴最后坐标点= 3000微米,而半径为5000微米,根据平面解析几何原理X=5000的平方减去3000的平方的差再开方=4000微米.所以终点坐标(4000微米, 3000微米)记忆技巧先记直线BXBYBJGZ G的取值是BXBY哪个大取哪个45度的L1,L3取Y,L2,L4取X圆弧看终点,终点坐标(X,Y),取值与直线相反,即终点X,Y 哪个大取另一个,终点在45度,终点在R1,R3的取X,R2R4取Y 注意取XY与起点无关接下来将4B4B一般在3B前面加正负R而成对于圆弧很好算就是他的半径凸出为正凹下为负现在重点讲直线的正负R他的原理是计算直线的内切圆半径根据数学原理三条直线可算内切圆他的公式是假设一条直线,他有两端,两端都有直线,那么两端就有夹角A,B,而中间直线的长度为L那么内切圆半径=L除以(反余切(A/2)+ 反余切(B/2))如果一端没有直线或者反余切数为无穷大或为0的或者与圆弧相切的都为0比如5X5正方形编程4B编程中间引线为+2500B0B0B2500XLI+2500B0B0B2500YL2+2500B0B0B5000XL3+2500B0B0B5000YL4+2500B0B0B5000XL1+2500B0B0B2500YL2+2500B0B0B2500XL3为什么是+2500呢因为正方形都是90度除以2为45度余切45度=1而一边 1 两边相加为2,长度为5000/2=2500微米而第一条引线起点余切为0 终点与直线90相交为1所以2500/1=2500第二条要注意,他不是拿第一条算的,因为他是5毫米直线中央开始,所以是180/2=90余切90度为0,一头是90度/2=45为1,所以2500毫米最后两条同理那如果是5条5毫米做成等边三角形呢编程如下+2000B0B0B2000XL1+1443B0B0B2500YL2+1443B4330B2500B4330XL3+1443B4330B2500B4330XL4+1443B0B0B2500YL2+2000B0B0B2000XL3等边三角形=60度除以2=30度 30度余切1.7320508075688772935274463415059那么一边2.5/一边余切=1.4433756729740644112728719512549你们自己算那么算正负R有什么用处呢,补偿半径啊比如上面+2500B0B0B2500XLI+2500B0B0B2500YL2+2500B0B0B5000XL3+2500B0B0B5000YL4+2500B0B0B5000XL1+2500B0B0B2500YL2+2500B0B0B2500XL3割的时候凹凸模要算钼丝那就是补偿半径比如补偿为+80那么个的时候就会变成B0B0B2580XLIB0B0B2580YL2B0B0B5160XL3B0B0B5160YL4B0B0B5160XL1B0B0B2580YL2B0B0B2580XL3而+2000B0B0B2000XL1+1443B0B0B2500YL2+1443B4330B2500B4330XL3+1443B4330B2500B4330XL4+1443B0B0B2500YL2+2000B0B0B2000XL3则会变成B0B0B2080XL1B0B0B2639YL2B4330B2500B4570XL3B4330B2500B4570XL4B0B0B2639YL2B0B0B2080XL3J=J+J/(正负R)*补偿半径比如补偿量+80+1443B4330B2500B4330XL3J=4330+4330/(+1443)*80=4570因此变为B4330B2500B4570XL3而B4330B2500B4570XL3按比例分摊XY时 X=4570 Y=2500*4570/4330=2638.5=2639 即B4330B2500B4570XL3相等于B4570B2639B4570XL3而如果补偿半径为-80呢J=4330+4330/(1443)*(-80)=4090如果+1443B4330B2500B4330XL3是-1443B4330B2500B4330XL3而补偿量为-80呢J=4330+4330/(-1443)*(-80)=4570那么由于4B格式有正负R所以编程是没有方向的.但是3B格式少了正负R所以编程有方向,好让程序自动判别正负,比如逆为正顺为负.当然也有反着的控制台但原理都是一样的欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
