井字架施工方案

.

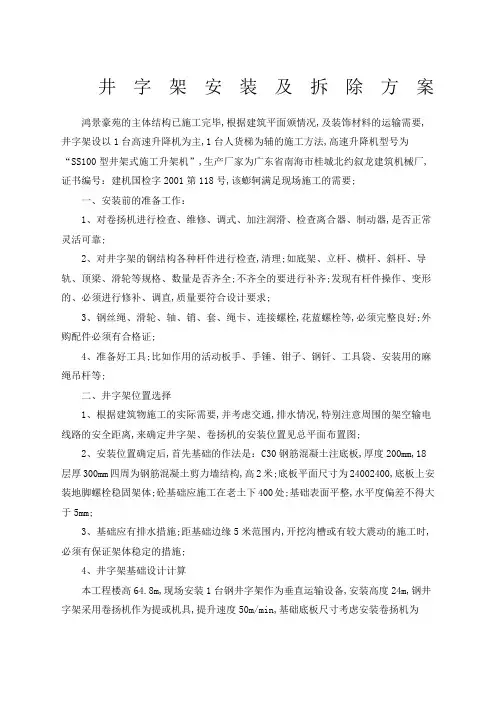

井字架安装及拆除方案

鸿景豪苑的主体结构已施工完毕，根据建筑平面颁情况，及装饰材料的运输需要，井字架设以1台高速升降机为主，1台人货梯为辅的施工方法，高速升降机型号为“SS100型井架式施工升架机”，生产厂家为广东省南海市桂城北约叙龙建筑机械厂，证书编号：建机国检字（2001）第118号，该蟛轲满足现场施工的需要。

一、安装前的准备工作：

1、对卷扬机进行检查、维修、调式、加注润滑、检查离合器、制动器，是否正常灵活可靠。

2、对井字架的钢结构各种杆件进行检查，清理。如底架、立杆、横杆、斜杆、导轨、顶梁、滑轮等规格、数量是否齐全。不齐全的要进行补齐。发现有杆件操作、变形的、必须进行修补、调直，质量要符合设计要求。

3、钢丝绳、滑轮、轴、销、套、绳卡、连接螺栓，花蓝螺栓等，必须完整良好。外购配件必须有合格证。

4、准备好工具。比如作用的活动板手、手锤、钳子、钢钎、工具袋、安装用的麻绳吊杆等。

二、井字架位置选择

1、根据建筑物施工的实际需要，并考虑交通，排水情况，特别注意周围的架空输电线路的安全距离，来确定井字架、卷扬机的安装位置（见总平面布置图）。

2、安装位置确定后，首先基础的作法是：C30钢筋混凝土注底板，厚度200mm，（18层厚300mm）四周为钢筋混凝土剪力墙结构，高2米。底板平面尺寸为2400*2400，底板上安装地脚螺栓稳固架体。砼基础应施工在老土下专业资料word .

400处。基础表面平整，水平度偏差不得大于5mm。

3、基础应有排水措施。距基础边缘5米范围内，开挖沟槽或有较大震动的施工时，必须有保证架体稳定的措施。

4、井字架基础设计计算

本工程楼高64.8m，现场安装1台钢井字架作为垂直运输设备，安装高度24m，钢井字架采用1.5t卷扬机作为提或机具，提升速度50m/min，基础底板尺寸考虑安装卷扬机为2.5m×3.8m，厚度为300mm。根据地质勘探报告，底板下土层中风化粉砂岩，承载力为1500KPa，摩擦力QS为12KPa。

（一）、底板的剪承载力计算公式：

1、基础底板所受的荷载情况如下：

吊盘自重：600kg

底盘自重：290kg

横梁自重：178kg

标准节自重：230kg×39节=8970kg

钢丝绳自重：58.98kg/100m×266m=156.89kg

载重量：1500kg

缆风绳的垂直分力：2302×sin45°×2（上下二道缆风绳）=3255.52kg

合计：N=14950.41×9.8×1.3（保险系数）=190.468KN 1卷扬机自重：1200 kg 基础底板自重：3.82.50.32300=6555 kg

合计：N2=（1200+6555）×9.8/1000=76KN

2、吊笼向下的冲力：

专业资料word

.

F=mg+(mv-mv)/t

12=1500×9.8+[1500×0-1500×（50/-60）]/0.1

=27.200N

N=190.468+(1200+6555) ×9.8/1000+27.200/1000 3=293.667N

v=0.07fcbho

3=0.07×10×2500×(300-35)=463.750N>N3

（二）基础底板配筋计算

1、基础底板的弯矩计算：

I/I=2.5/3.8=0.65

yx.查表m=0.075 m=0.0271

yx q=(190.468+1200×9.8/1000+6555×9.8/1000)/(2.5×3.8)

=190.468+11.760+64.239/(2.5×3.8)

=28.049N/M

M=mqL2

xmax=0.075×27.049×2.52=13.148KN·m

2、基础底板的配筋：

As=M/0.9fh ou=9.33×10/(0.9×210×265)=186mm 2底板配筋选：ф12@200 （三）底板下地基承载力计算

p=N／Ａ＝ｑ＝３０．６ＫＰａ

专业资料word

.

ｐ＜ｆ＝１５００ＫＰａ地基承载力满足要求。

三、架体安装

架体材料：11层高的为等边角铁80×8；18层高的为等边角铁100×10；（含竖、横、斜杆）

1、在架体安装位置的3~5M范围内，不得有非安装人员进入施工现场，确保安全生产工作。安装3M高以上上周做围攻栏或有专人监护。

2、在井架安装工作中，不得麻痹大意，集中精力进行操作。带好安全带，安全帽，穿施工防滑鞋，不得穿影响高空作业的衣服。

3、安装架体时，每安装两个标准节（不大于6M）采取临时支撑或临时做揽风绳固定，并进行垂直度校正，在确认稳定时，方可继续作业。架体各节点的螺栓必须紧固，螺栓应符合孔径要求，11层的井架，分二次搭设完成；20层的井架，分三次搭设完成。

4、架体垂直偏差，新机不超过1.5%，旧机不超过0.5%。

5、井架顶部装置一杆摇把，吊装钢筋用。

（1）把杆长不大于6M，吊重不超过600kg，把杆支座应设置在单肢与缀件连接的节点处；

（2）装设摇臂把杆时，应符合以下要求：

A、把杆不得装在架体自由端处；

B、把杆底座要同出工作面，其顶部不得高出架体；

C、把杆安装保险钢丝绳，超重吊钩应装设限位装置；

D、把杆与水平面夹角应在45°—75°之间，转向时不得碰到缆风绳；

E、随工作面升高把杆需要重新安装时，其下方的其他作业应暂停止；

专业资料word

.

F、为把杆配一台1.5T卷扬机。（见图）

6、附墙杆的加固方法

认稳定时，方可继续作业。架体各节点的螺栓必须紧固，螺栓应合孔径要求，严禁扩孔和开孔，更不得漏装或以铁丝代替。11层的井架，分二次搭设完成；20层的井架，分三次搭设完成。

7、架体垂直偏差，新机不超过1.5%，旧机不超过0.5%

8、井架顶部装置一杆摇把，吊装钢筋用。

（1）把杆长不大于6M，吊重不超过600KG，把杆支座应设置在单肢与缀件连接的节点处。

（2）装设摇臂把杆进，应符合以下要求：

A、把杆不得装在架体自山端处；

B、把杆底座要高出工作面，其顶部不得高出架体；

C、把杆应安装保险钢丝绳，起重吊钩应装设限门装置；

D、把杆与水平面夹角应在45°~75°之间，转向时不得碰到缆风；

E、随工作面长高把杆需要重新安装时，其下方的其他作业应暂时停止；
