QBZ-80开关的原理及故障处理
煤矿用80开关(QBZ-80、120、200)说明书..
二次保险 远近按钮开关 起动按钮 停止按钮 控制变压器 控制回路熔断器 阻容过电压吸收装置 中间继电器
BLX KN3-3 LX1-11K LX1-02K BK-200 RL1-15 RC JZ7-44
S3 S2 S1 T F1 F
F
K3 K2 K1 Q
电动机综合保护器 JDB-80、120、225 真空接触器 隔离换向开关 名 称 CKJ5-125、250 DH7-80、125、250 型号
200/1140(660)、 QBZ-120、200/660产品作出了说明。
3、起动器可在下列条件下工作： 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 海拔不超过2000米； 周围环境温度为－5℃～+40℃； 周围空气相对湿度不大于95%(+25℃时)； 在具有甲烷混合物及煤尘爆炸危险的工矿企业中； 周围介质中不得含有破坏金属或绝缘的气体及蒸气； 没有剧烈振动、颠簸的场合； 在具有防止水、液体和雨雪侵入的地方； 安装位置与垂直面的倾斜度不超过15度。 污染等级：3级；
D3
D2
D1
图1 QBZ- 80、12 0、200 /66 0( 38 0)电气原理图
代号
X1
X2
X3
T
正 停 反
F2
S2
4
Q
K3 1140V 660V
3 6V
8
S1
K2 3
S3
1 K1 5
K3
7
2
2
Q1 K1 C Q3
K1
F1
0
1 K1
11 13
13
di
9
K1
9
K2
9
L1
QBZ-80N开关原理详解
QBZ-80开关的原理与维修讲完啦，我们现在讲QBZ-80N开关。
这两种开关在型号上，只差了一个N字，那么这个N字代表什么意思哪。
N：代表可逆。
即80N开关可以方便的使所控制的电机正转和反转。
举个例子：上图中的绞车，是在上山的时候牵引矿车常用的设备。
当牵引矿车上坡时，电机要正转。
当下放矿车时，电机要反转。
电机正转与反转是通过换相实现的。
如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。
当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。
我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。
当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。
这就相当于改变了U与W的接线位置。
从而改变了电机的旋转方向。
这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。
对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。
QBZ-80N开关原理在上一贴，我们讲了QBZ-80N开关主电路换相的原理：这一贴，我们来讲控制电路：第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一张图中，上半部分，是80N开关内部的原理，右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。
接线方法如图中的线号所标示的一样，开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接。

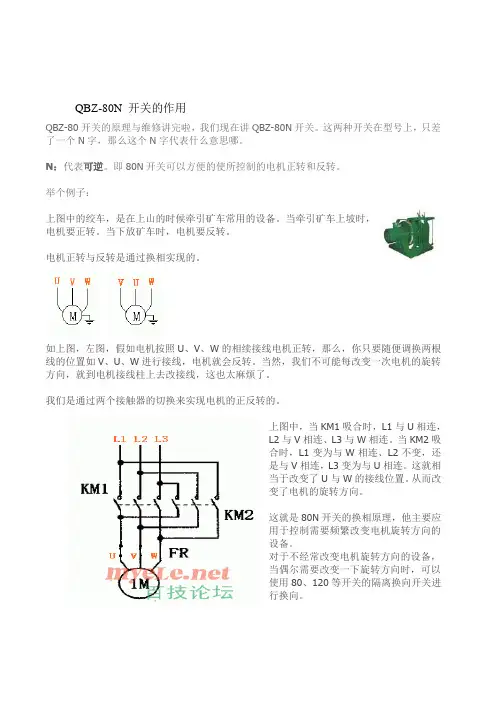

最新QBZ-80N开关原理详解
QBZ-80N 开关的作用QBZ-80开关的原理与维修讲完啦，我们现在讲QBZ-80N开关。
这两种开关在型号上，只差了一个N字，那么这个N字代表什么意思哪。
N：代表可逆。
即80N开关可以方便的使所控制的电机正转和反转。
举个例子：上图中的绞车，是在上山的时候牵引矿车常用的设备。
当牵引矿车上坡时，电机要正转。
当下放矿车时，电机要反转。
电机正转与反转是通过换相实现的。
如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。
当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。
我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。
当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。
这就相当于改变了U与W的接线位置。
从而改变了电机的旋转方向。
这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。
对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。
QBZ-80N开关原理在上一贴，我们讲了QBZ-80N开关主电路换相的原理：/forum.php?mod=viewthread&tid=11265&fromuid=1这一贴，我们来讲控制电路：第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一张图中，上半部分，是80N开关内部的原理，右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。
煤矿井下80开关原理介绍(井工程)
我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与电机接线柱4、远程控制线喇叭口：接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。
QBZ-80N开关原理详解
本教程为《防爆磁力启动器原理与维修》系列教程之一之马矢奏春创作QBZ80N 开关的作用QBZ80开关的原理与维修讲完啦,我们现在讲QBZ80N开关.这两种开关在型号上,只差了一个N字,那么这个N字代表什么意思哪.N：代表可逆.即80N开关可以方便的使所控制的机电正转和反转.举个例子：上图中的绞车,是在上山的时候牵引矿车经常使用的设备.当牵引矿车上坡时,机电要正转.当下放矿车时,机电要反转.机电正转与反转是通过换相实现的.如上图,左图,假如机电依照U、V、W的相续接线机电正转,那么,你只要随便调换两根线的位置如V、U、W进行接线,机电就会反转.固然,我们不成能每改变一次机电的旋转方向,就到机电接线柱上去改接线,这也太麻烦了.我们是通过两个接触器的切换来实现机电的正反转的.上图中,当KM 吸合时,L 与U相连,L 与V相连、L??与W相连.当KM 吸合时,L 酿成与W相连、L 不变,还是与V相连,L??酿成与U 相连.这就相当于改变了U与W的接线位置.从而改变了机电的旋转方向.这就是?? N开关的换相原理,他主要应用于控制需要频繁改变机电旋转方向的设备.对不经常改变机电旋转方向的设备,当偶尔需要改变一下旋转方向时,可以使用??、等开关的隔离换向开关进行换向.第一张图是QNZ80N开关的原理图,第二张图是一个开关的本体,第三张是一个双联控制按钮.主回路中的ZC、FC 接触器换相的原理,上一贴已经讲了,这里不再赘述.HK是隔离开关,JDB80电念头综合呵护器与RC阻容呵护等原理都与前几贴讲的80开关的原理是一样的,在这里也不讲了.说说控制电路：第一张图中,上半部份,是80N开关内部的原理,右下角是远控双联按钮的内部原理图.由于80N开关自己不带控制控制按钮,所以使用的时候,必需接远控按钮.接线方法如图中的线号所标示的一样,开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接.若要机电正向旋转,按正向启动按钮,36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——开关1#线——远控按钮1#线——反向按钮常闭点——启动按钮常开点（现在已经按下闭合）——远控停止按钮——远控按钮4#——开关自己4#——36V电源另一端,形成回路.中间继电器ZJ吸合.中间继电器ZJ吸合以后,接通正转接触器ZC的线圈回路,ZC吸合,其回路为：36V电源——JDB综保的4#——3#——ZJ中间继电器常开点（现在已经闭合）——ZC线圈——36V电源另一端.ZC接触器吸合之后,接通主回路,机电正转.同时ZC接触器的辅助常开点也闭合了,短接了1#线与2#线,开关自保.其自保回路为：36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——ZC接触器常开点——开关自身2#线——远控按钮2#线——远控停止按钮——远控按钮4#——开关自己4#——36V电源另一端,形成回路.中间继电器ZJ维持吸合.当需要停止时,按下远控停止按钮或开关自身的停止按钮,都可切断控制回路.反转的控制回路,与正转相似,年夜家可以自己试着分析一下.80N开关还有一个区别于其他开关的电路,就是互锁电路.在正转控制回路中串接的FJ中间继电器的常闭点,以及反转控制回路中串接的ZJ中间继电器常闭点,就是互锁电路,他们的作用是防止正转和反转的两个接触器同时吸合.正转是,ZJ吸合,串接在反转控制回路中的ZJ常闭点翻开,切断了反转控制回路,是FJ不能吸合.当反转时,FJ吸合,串接在正转控制回路中的FJ触点翻开,切断了正转控制回路,ZJ不能吸合.为什么要防止正转和反转两个接触器同时吸合哪.因为他们俩同时吸合,会造成短路.我们看下图,当正转和反转接触器同时吸合时,也就是下面的六个触点全通了,电源X1通过触点1——触点6——电源X3 电源X1与X3没有经过任何负载,直接相通,短路了.本教程为《防爆磁力启动器原理与维修》系列教程之一。
QBZ-80开关原理及故障处理
实操培训教案主题内容QBZ-80开关的原理及故障处理课时 1授课教师及职务廉洁培训对象参加井下电钳工实操培训人员授课地点机电队会议室授课时间2016.04.29教学目的方法教学目的：熟悉掌握开关的原理及开关简单故障的诊断与处理，从而在实际工作中减少开关的故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的。
教学方法：讲授、实际操作重点难点授课重点：QBZ-80N真空电磁启动器的常见故障及处理方法。
授课难点：QBZ-80N真空电磁启动器的技术参数、结构原理。
教学过程及授课内容第一节执行标准及特点QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（简称起动器）执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为“ExdI”。
起动器采用快开门结构，结构简单合理，操作方便，本体采用立板式，使用简单的控制线路，便于维护。
起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等保护功能。
第二节主要用途及适用范围QBZ-80、120、200/1140(660) 矿用隔爆型真空电磁起动器（以下简称起动器）适用于控制交流50HZ、电压为1140V 或660V、容量在296KVA 以下的防爆电气设备（如：水泵、局部扇风机等）。
可用于煤矿井下或其它周围空气中含有爆炸性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。
第三节型号含义型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。
示例：额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。
第四节技术参数电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。
起动器的技术参数第五节外形尺寸重量：68㎏尺寸：790×560×645QBZ-80、120/1140（660）D 外形图第六节结构原理结构、原理及电流整定说明按以下说明进行：结构：起动器外壳采用圆形快开门结构。
QBZ-80开关的原理及故障处理
QBZ-80开关的原理及故障处理QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（简称起动器）执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为“ExdI”。
起动器采用快开门结构，结构简单合理，操作方便，本体采用立板式，使用简单的控制线路，便于维护。
起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等保护功能。
QBZ-80、120、200/1140(660) 矿用隔爆型真空电磁起动器（以下简称起动器）适用于控制交流50HZ、电压为1140V 或660V、容量在296KVA 以下的防爆电气设备（如：水泵、局部扇风机等）。
可用于煤矿井下或其它周围空气中含有爆炸性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。
型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。
示例：额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。
技术参数：电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。
起动器的技术参数外形尺寸：重量：68KG尺寸：790×560×645QBZ-80、120/1140（660）D 外形图结构、原理及电流整定说明按以下说明进行：结构：起动器外壳采用圆形快开门结构。
内部装一块控制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器和熔断器，底板的背面装有隔离开关、阻容过电压吸收器、控制变压器和停止按钮。
起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电。
工作原理：按电机运转方向的要求，合上隔离换向开关QS，电源接入控制变压器初级得电，次级9、4两端输出36V交流电，使JDB得电，漏电检测开始。
80开关常见故障及处理方法
智能主机
皮带机
综合保护
矿用
2、工作原理：
外部送来的交流
二、启Байду номын сангаас后不能停止
1、启动按钮未复原位
2、1号线和9号线短路
3、2号线接地
三、打把启动
1、1号线接地，
2、接触器短分封。
QBZ-80及120开关常见故障及处理方法
序号
常见故障
故障原因
处理方法
01
按启动按钮开关不启动
1、36V没电
2、保护插件坏
3、停止按钮未复位
4、继电器J1不吸合
5、有接触不良现象
6、启动按钮损坏
7、远近控按钮
1、检查保险
2、换保护插件
3、检查修理更换
4、检查处理
5、检查处理控制回路
6、修复
7、按实际要求选择
02
启动后不自保
1、2号线有断路
2、辅助接触不良
1、检查处理
2、检查修理触点或弹簧
03
启动后不能停止（远方操作）
1、2号线接地
2、1和9号线短路
1、取掉2号线接地
2、按接线图处理
04
打把启动
1、1号线接地
2、接触器短封
1、按接线图处理
2、处理短封现象
KHP-Z带式输送机综合保护监控装置
1、KHP-Z型号的含义：
QBZ80开关原理图详解
《防爆开关原理与维修教程》之一，教程全部内容：欢迎加本人QQ：2363945025（验证时请注名：防爆开关）图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三图四大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
QBZ-80N开关原理详解
本教程为《防爆磁力启动器原理与维修》系列教程之一QBZ-80N 开关的作用QBZ-80开关的原理与维修讲完啦，我们现在讲QBZ-80N开关。
这两种开关在型号上，只差了一个N字，那么这个N字代表什么意思哪。
N：代表可逆。
即80N开关可以方便的使所控制的电机正转和反转。
举个例子：上图中的绞车，是在上山的时候牵引矿车常用的设备。
当牵引矿车上坡时，电机要正转。
当下放矿车时，电机要反转。
电机正转与反转是通过换相实现的。
如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。
当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。
我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。
当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。
这就相当于改变了U与W的接线位置。
从而改变了电机的旋转方向。
这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。
对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。
QBZ-80N开关原理在上一贴，我们讲了QBZ-80N开关主电路换相的原理：这一贴，我们来讲控制电路：第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一张图中，上半部分，是80N开关内部的原理，右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。
接线方法如图中的线号所标示的一样，开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接。
QBZ-80开关原理图详解
QBZ-80、120、225开关原理与维修教程图一 QBZ-80、120、225内部结构图图二 QBZ-80、120、225原理图上面两张图就是QBZ-80、120、225开关得内部结构与电气原理图。
也就就是实物与原理图得对照。
其中得核心部件,就就是真空接触器。
它起到接通与断开主回路得作用。
开关内部得大部分元件,都就是为了控制真空接触器触点得接通与断开而工作得。
现在,我们由简至繁得来分析这个电路。
图三大家瞧一下上面两个电路。
左边得就是一个真空接触器控制一个电动机,右边就是一个开关控制一盏灯。
原理都就是一样:右边得电路中,开关闭合,灯亮。
断开,灯灭。
左边得电路中,接触器KM得触点闭合,电动机得电旋转。
接触器断开,电动机断电停止旋转。
我们都知道,右边电灯电路中得开关,就是通过手动来控制。
那么左边得真空接触器就是如何工作得哪？再瞧下图:图四图五真空接触器结构图图四得那个白方框,她代表得就是真空接触器得线圈。
线圈实质上就就是一个电磁铁,给电磁铁通上电,电磁铁产生磁力,使真空接触器上得衔铁动作,从而带动真空管内得触点动作(如图五)。
现在,问题又指向了如何给电磁铁线圈通电。
图六图七 QBZ-80开关按钮结构图图六就是一个最简答得让真空接触器吸合得原理图,只要按下按钮SB1,真空接触器就会吸合。
但就是QBZ-80开关里用得按钮不像家里控制灯得开关一样。
QBZ-80开关里得按钮您按下去得时候,按钮上得接通,只要您一松手,按钮就又断开了(如图七)。
那如何才能让接触器长时间吸合哪？图八原理图八很好得解决了这个问题。
对比发现,图八比图七多了一对触点KM。
这对触点就就是图五中得辅助触点,当按下按钮SB1时,线圈得电,衔铁在带动真空管内触点闭合得同时,也带动了辅助触点中得常开点KM闭合。
这就是,即使您松开了按钮,由于辅助触点闭合了,为吸合线圈提供了通路,线圈也会维持吸合。
这时,电流流过得途径如图九中箭头所示。
图九图八中得原理图很好得解决了按钮松开后,吸合线圈断电得问题。
QBZ 80开关的原理及故障处理
.实操培训教案资料Word.示例：的矿660V、额定电流为80A 额定主电压为1140V 备用电压为）。
QBZ—80/1140（660其型号标记为：用隔爆型真空电磁起动器，技术参数第四节，起动器应能可靠的工作；电电源电压不低于额定值的75% 10%时允许短时工作。
源电压超过或达到额定值的起动器的技术参数资料Word.资料Word.结构原理第六节结构、原理及电流整定说明按以下说明进行：资料Word.工作原理：，电源接入控按电机运转方向的要求，合上隔离换向开关QS资料Word.组成了电流整定电路，它利用串IR1-IR11波段开关SA和电阻联电阻的分压作用使得整定在任一档时都能保证在额定负载时输点）。
（面板上出同样的信号电压VAA资料Word.，VA约为18V当电动机起动时，起动电流约为6倍额定电流，VA向C1充电，如果电动机起动正常，则D16R26DB5它直接经、、秒仍未能8-16很快降低为额定负载下的信号电压，如果电动机经资料Word .短路保护：等外围电路Q275短路保护电路由运算放大器、6、脚及分压、、，经过约为组成。
当发生短路时VA24VDB9R16R15资料Word.漏电闭锁保护：脚及其外围电路组成。
、3漏电闭锁保护电路由运算放大器1、2辅助常闭接点对电动机D19+15V电源通过R40、在起动器释放时，及其供电线路的对地绝缘电阻进行监测。
当绝缘电阻较高时，经分压后，得到较高电压输入到同相输入端，其输出为负电平。
当端电平下绝缘电阻下降到低于规定的漏电闭锁电阻动作值时，R39脚输出变输入到集成块的同相输入端的电压低于门槛电压，1降，电磁起动器不能起动，继电器K释放，截止，导通，为正电平，Q2Q1 实现了漏电闭锁。
资料Word.、、D43保护器的电源电路由交流稳压和直充稳压两级构成。
D4直流+15V输出稳定的R44组成交流稳压电路，输入到集成稳压器，，此时若负荷电路无漏地故障，得电吸合，QS电源。
QBZ-80开关原理详解、故障排除
上一贴我们讲了80开关的最基本的电路。
也就是去除所有的附件电路后的本地控制。
这样贴我们讲一下远程控制电路，他是附加电路的一部分。
一个开关要想有较多的功能，就必须在基本的电路上添加其它线路。
弄清楚了基本的电路之后，就比较好理解附加电路的功能了。
有时候，80开关多安放的位置，并不适合操作者操作。
为了方便操作，我们外接一个控制按钮放在操作者附近。
这就是远程控制。
下图是远程控制原理图：图 15 80开关远控接线图图 16图15与上一贴的图13比较一下，其主要区别就是方框中标出的部分，多了一个1号线和一个开挂K。
他们两个就是为远程控制而设置的。
在图13中，我们把开关K用蓝线短接了，并擦除了1号线，同时将2号线和9号线也用蓝线短接了。
主要是便于分析。
在实际使用中，近控的时（即使用开关本身的按钮控制），是把开关K打到合的位置，2号线和9号线分别接地（开关外壳）或者用导线相连后再接地。
也就等效于图13中用蓝线短接了。
图15中，红色框中是远控按钮（实物如图16）， 3根蓝线线为连接线远控时：开关K打到分的位置，这样就切断了开关本身的启动按钮回路，防止别人误操作。
开关的1、2、9号线分别与远控按钮的1、2、9号线相连。
如图15。
其控制回路为：按下远程启动按钮：36V电源4端——ZJ线圈——本机停止按钮SB2——SB1——1#线——远控启动按钮SB2——远控停止按钮SB1——9#端子至电源另一端。
线圈ZJ得电吸合。
使中间继电器的触点闭合，从而使真空接触的的线圈的电。
其线圈回路为：36V 电源4端——真空接触器线圈——ZJ1——电源另一端9#。
真空接触器吸合后，带动主触点和辅助触点KM2闭合。
松开远程启动按钮SB1后，由于KM2已经闭合，为中间继电器的线圈ZJ维持吸合提供了回路，其回路为：36V电源4端——ZJ线圈——本机停止按钮SB2——KM2——2#线——远程停止按钮SB1——9#端子至电源另一端。
当需要停止时，按下远程或本机的任何一个停止按钮，都可以断开了中间继电器吸合线圈ZJ的回路，ZJ释放，中间继电器触点ZJ1断开，切断了真空接触器线圈的回路。
80开关、综保及真空馈电开关的结构原理及其常见故障的处理
第一节QBZ-80开关简介及工作原理学时：1学时教学环节课堂主要教学内容教学程序设计时间分配目标熟悉掌握开关的原理及开关简单故障的诊断与处理，从而在实际工作中减少开关的故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的。
重点：QBZ-80N真空电磁启动器的技术参数、结构原理。
难点：QBZ-80N真空电磁启动器的技术参数、结构原理。
教学内容第一节执行标准及特点QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（简称起动器）执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为“ExdI”。
起动器采用快开门结构，结构简单合理，操作方便，本体采用立板式，使用简单的控制线路，便于维护。
起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等保护功能。
第二节主要用途及适用范围QBZ-80、120、200/1140(660) 矿用隔爆型真空电磁起动器（以下简称起动器）适用于控制交流50HZ、电压为1140V或660V、容量在296KVA 以下的防爆电气设备（如：水泵、局部扇风机等）。
可用于煤矿井下或其它周围空气中含有爆炸性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。
第三节型号含义型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。
简要介绍QBZ-80开关的特点、用途、使用范围理解QBZ-80型号含义5分钟5分钟5分钟示例：额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。
第四节技术参数电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。
起动器的技术参数了解80开关的技术参数，对技术参数有一个基本印象10分钟第五节外形尺寸重量：68㎏尺寸：790×560×645QBZ-80、120/1140（660）D 外形图第六节结构原理了解外形尺寸，实际以现场实测为准5分钟30结构、原理及电流整定说明按以下说明进行：结构：起动器外壳采用圆形快开门结构。
QBZ_80N防爆磁力启动器原理与维修
QBZ-80N 开关的作用N：代表可逆。
即80N开关可以方便的使所控制的电机正转和反转。
举个例子：上图中的绞车，是在上山的时候牵引矿车常用的设备。
当牵引矿车上坡时，电机要正转。
当下放矿车时，电机要反转。
电机正转与反转是通过换相实现的。
如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。
当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。
我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。
当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。
这就相当于改变了U与W的接线位置。
从而改变了电机的旋转方向。
这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。
对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。
QBZ-80N开关原理第一图是QNZ-80N开关的原理图，第二图是一个开关的本体，第三是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一图中，上半部分，是80N开关部的原理，右下角是远控双联按钮的部原理图。
由于80N 开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。
接线方法如图中的线号所标示的一样，开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接。
若要电机正向旋转，按正向启动按钮，36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——开关1#线——远控按钮1#线——反向按钮常闭点——启动按钮常开点（现在已经按下闭合）——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端，形成回路。
QBZ-80开关原理图详解
QBZ-80、120、225开关原理与维修教程图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图四图五真空接触器结构图图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图六图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？图八原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这是，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
图九图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。
80开关、综保及真空馈电开关的结构原理及其常见故障的处理
课程名称80开关、综保及真空馈电开关的结审阅人构原理及其常见故障的处理课程类型理论课学时2个授课时间授课对象井下维修电钳工班级名称教学目标悉掌握开关的原理及开关简单故障的诊断与处理，从而在实际工作中减少开关的故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的。
教学重点QBZ-80N真空电磁启动器的常见故障及处理方法。
教学难点QBZ-80N真空电磁启动器的技术参数、结构原理。
授课方法讲授、实际操作教具仪器QBZ-80开关、黑板教学过程附记：参考资料：1、防爆电器概论（第二版）2、煤矿井下电钳工操作资格培训考核教材3、百技网《QBZ-80开关常见故障维修秘籍》4、快速排除QC83-80型开关常见故障第一节QBZ-80开关简介及工作原理学时：1学时教学环节课堂主要教学内容教学程序设计时间分配目标熟悉掌握开关的原理及开关简单故障的诊断与处理，从而在实际工作中减少开关的故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的。
重点：QBZ-80N真空电磁启动器的技术参数、结构原理。
难点：QBZ-80N真空电磁启动器的技术参数、结构原理。
教学内容第一节执行标准及特点QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（简称起动器）执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为“ExdI”。
起动器采用快开门结构，结构简单合理，操作方便，本体采用立板式，使用简单的控制线路，便于维护。
起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等保护功能。
第二节主要用途及适用范围QBZ-80、120、200/1140(660) 矿用隔爆型真空电磁起动器（以下简称起动器）适用于控制交流50HZ、电压为1140V 或660V、容量在296KVA 以下的防爆电气设备（如：水泵、局部扇风机等）。
可用于煤矿井下或其它周围空气中含有爆炸性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。
QBZ-80开关常见故障维修秘笈二
QBZ-80开关常见故障维修秘笈二真空接触器吸合时，动作缓慢。
出现这种故障常见的原因有电源电压低。
有的时候是由于控制变压器的原边的电压选择端子错误造成的，这个比较好处理。
我还遇到过一种现象：我矿刚购买的一批新的80开关，在下井之前，通电试验，一切正常。
可是下井之后，多个区队反应，开关吸合缓慢，有的甚至吸合不上。
于是上井运到我单位维修，但通电试验仍正常。
下井之前，我们都将变压器一次侧的电源根据他们的需要调整好了，排除电压选择错误的可能。
由于是多个区队同时出现这种情况，再排除井下现场环境的原因。
这能从开关本身找原因。
我将开关本体拿出来，首先检查开关的配线，没有错误。
检查接触器切换吸合/维持线圈回路的辅助常闭点（上贴中的KM4)，接触很好。
整流桥，也没有问题。
测量整流桥输入、输出电压正常。
通电试验，很好呀。
于是开关再次下井使用，结果还是到井下之后，还是吸合不上，动作缓慢。
怎么回事哪？接触器有问题？我给了使用单位一个新的接触器，让他下井之后换上。
第二天，他告诉我换上之后，故障依旧。
这到底是怎么回事哪？我把还没有下井的同批次新开关再次拆开检查，测量控制变压器的原副边电压，都正常。
测量完毕后，一看变压器，突然发现，这个控制变压器怎么比原来80开关上的变压器个头小点，看看变压器的容量。
倒是和原来的控制变压器容量一样。
个头为什么小哪，于是对变压器产生了怀疑。
再次拿了一个我们原来备用的变压器，让使用单位自己换上。
换上之后，故障排除。
回头分析，造成这次故障的原因是由于，80开关厂家采用了质量不合格的变压器，虽然变压器上的容量标识是这么大的容量，但在制造的过程中偷工减料，造成变压器的容量减小。
由于在井上试验的时候，我们的试验电源不带负载，电压较高。
下井之后，由于井下负载较多，电压有所下降，加上控制变压器容量小，致使供给吸合线圈的电压更低，造成吸合缓慢，甚至吸合不上。
后来有几个凑合使用（虽然吸合缓慢，但是能吸合，凑合用吧）的开关，上井之后，发现控制变压器有的烧坏了，有的过热严重，变压器的绝缘材料已经烧黑了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实操培训教案
第三节型号含义
型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。
示例：
额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。
第四节技术参数
电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。
起动器的技术参数
第五节外形尺寸重量：68㎏
尺寸：790×560×645
QBZ-80、120/1140（660）D 外形图
第六节结构原理
结构、原理及电流整定说明按以下说明进行：
结构：起动器外壳采用圆形快开门结构。
内部装一块控制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器和熔断器，底板的背面装有隔离开关、阻容过电压吸收器、控制变压器和停止按钮。
起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电。
工作原理：
按电机运转方向的要求，合上隔离换向开关QS，电源接入控制变压器初级得电，次级9、4两端输出36V交流电，使JDB得电，漏电检测开始。
当主回路对地绝缘电阻符合要求时，JDB内继电器工作，常开点3、4接通，真空接触器可投入使用，否则接触器不能投入使用。
当就地自控或集中控制时，按下启动按钮SB1，ZJ
吸合，36V电源经ZJ1接点，使真空接触器线圈KM（CKJ）吸合，常闭ZJ2打开，这样当磁力起动器工作时，负荷端电压不会通过33
号线进入JDB内，当真空接触器主触头接通，接触器线圈KM呈吸合状态，这时KM2常开闭合自保。
运行中如发生短路、过载或断相等故障，则JDB动作切断ZJ
的供电线路，使真空接触器KM立即分断。
停止时，按下停止按钮SB2，ZJ断电，ZJ1打开，真空接触器KM断开，停止对电机供电。
原理及电流整定：保护器由传感组件、保护插件和面板等组成。
面板上设有电流整定波段开关、高低档拔动开关、试验拔动开关及接线端子。
传感器组件电路由电流互感器A、B、C，电阻器R1-R9，电容器C3-C5，二极管D3、D5、D6、D10-D15等组成。
通过电流互感器和取样电阻R1-R6电流信号转变成电压信号，再经过二极管
D3、D5、D6 整流和C3-C5滤波变成直流信号电压，它基本上与互感器一次侧电流成正比例关系。
信号电压经波段开关输出。
D10-D15—组成断相检测电路，当某一相无电流，该相取样电路相接的那端电位升高，经稳压管、三极管输出断相信号。
波段开关SA和电阻IR1-IR11组成了电流整定电路，它利用串
联电阻的分压作用使得整定在任一档时都能保证在额定负载时输出同样的信号电压VA。
（面板上A 点）
过载保护：
过载保护电路由信号比较放大电路，延时电路、定时鉴幅电路等组成。
在额定负载下，VA信号电压为+3V，它与设定的比较电压3V 相平衡。
因而输出端VB（面板上B点）也为0V。
运算放大器11 脚输出为高电平。
当发生过载时，VA信号电压升高。
1.2倍过载时，VA为3.6V,VB 为3V(此电压由22K可调电位器调整）经过由R28、R24、D16、C1
组成的延时电路延时约5-20分钟，充电到12脚的门槛电压，11脚输出变为低电平，经D17使三级管Q1截止，继电器K释放，电磁起动器跳闸，电动机得到保护。
当1.5倍过载时，VA为4.5V,VB为7.5V，经过由R28、DB8、D16、C1组成的延时电路约延时1-3分钟，充电到12脚的门槛电压，11
脚输出变为低电平，Q1截止，继电器K释放，起动器跳闸，保护了电动机。
当电动机起动时，起动电流约为6倍额定电流，VA约为18V，
它直接经DB5、R26、D16向C1充电，如果电动机起动正常，则VA
很快降低为额定负载下的信号电压，如果电动机经8-16秒仍未能起动，由C1充电到13脚的门槛电压，输出变为低电平，Q1 截止，继电器K释放，起动器跳闸，保护电动机免于烧毁。
当电机保护动作后，主电路断电，VA信号电压回零，VB输出为零，电容C1上的电压通过R22、DB8、R28放电，约2分钟后，11脚输出变为高电平，Q1导通，继电器K又吸合，允许起动器再次启动。
此过程称复位。
短路保护：
短路保护电路由运算放大器5、6、7脚及Q2等外围电路组成。
当发生短路时VA约为24V，经过DB9、R16、R15分压后加到运算放大器的5脚，经R14、C9短延时达到触发电平输出翻转成正电平，经过Q2使Q1截止，继电器K释放，开关跳闸，实现了短路保护。
输出端的正电平通过R47、D8反馈到同相输入端，使得在短路信号消失后，也不会自动复位，即实现了自锁，只有断开36V交流电源，重新送电后，输出才又恢复为正电平。
漏电闭锁保护：
漏电闭锁保护电路由运算放大器1、2、3脚及其外围电路组成。
在起动器释放时，+15V电源通过R40、D19辅助常闭接点对电动机及其供电线路的对地绝缘电阻进行监测。
当绝缘电阻较高时，经分压后，得到较高电压输入到同相输入端，其输出为负电平。
当绝缘电阻下降到低于规定的漏电闭锁电阻动作值时，R39端电平下降，输入到集成块的同相输入端的电压低于门槛电压，1脚输出变为正电平，Q2导通，Q1截止，继电器K释放，电磁起动器不能起动，实现了漏电闭锁。
电源：
保护器的电源电路由交流稳压和直充稳压两级构成。
D4、D43、R44组成交流稳压电路，输入到集成稳压器，输出稳定的+15V直流电源。
合上隔离开关QS，此时若负荷电路无漏地故障，得电吸合，按下起动按钮，中间继电器ZJ 吸合，接触器KM（CKJ）吸合，电机运转。
按下停止按钮，接触器失电释放，电机停转。
第七节故障诊断与排除故障排除：
CKJ系列真空接触器常见故障及排除方法
真空接触器原理：
起动时，KM1（CKJ1）吸合状态，Q1启动电流大，快速吸合，随着真空接触器吸合，KM1（CKJ1）打开，串入Q2线圈，回路电流变小，实现了启动时大电流吸合，启动结束后小电流维持吸合的
转换过程，防止接触器线圈长时间通过大电流而过热或烧坏。
阻容吸收装置
用于吸收在起动器正常或故障分断时所产生的浪涌电压和浪涌电流，保护电气设备和电缆的安全，电容为0.47uF/1000V，串联电阻为RX-8W-1000Ω。
