高压开关柜技术参数使用说明
KYN28-12型-高压开关柜pt柜计量柜使用说明书
KYN28-12高压开关柜/PT柜/计量柜安装使用说明书KYN-28-12型户内交流金属铠装移开式高压开关柜※概述KYN28-12型户内交流金属铠装移开式开关设备系列，额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz，单母线及单母线分段系统的成套配电装置。
用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。
本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。
开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。
※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；■所有操作均在柜门关闭状态下进行；■防护等级高，可防止杂物和虫害侵入；■简单有效的“五防”闭锁，防止误操作；■可配用VS1及VD4型真空断路器；■更换断路器简单，手车互换性能好；■柜体可靠墙安装、柜前维护，减少占地面积；■电缆室空间充裕、可连接多根电缆；■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
※结构说明开关柜由固定的柜体和可抽出部分，手车，两部分组成。
柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。
开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。
开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。
本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。
※开关柜主要技术参数※※：电流互感器的断路容量应单独考虑※※※：额定短时耐受电流为31.5KA及以下，分支母线额定电流为1250A 及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。
KYN28A-12高压开关柜操作及参数整定

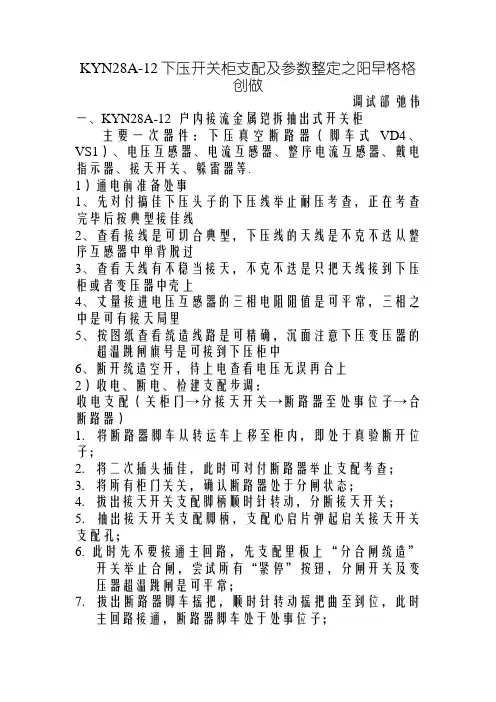

KYN28A-12下压开关柜支配及参数整定之阳早格格创做调试部弛伟一、KYN28A-12 户内接流金属铠拆抽出式开关柜主要一次器件：下压真空断路器（脚车式VD4、VS1）、电压互感器、电流互感器、整序电流互感器、戴电指示器、接天开关、躲雷器等.1）通电前准备处事1、先对付搞佳下压头子的下压线举止耐压考查，正在考查完毕后按典型接佳线2、查看接线是可切合典型，下压线的天线是不克不迭从整序互感器中单背脱过3、查看天线有不稳当接天，不克不迭是只把天线接到下压柜或者变压器中壳上4、丈量接进电压互感器的三相电阻阻值是可平常，三相之中是可有接天局里5、按图纸查看统造线路是可精确，沉面注意下压变压器的超温跳闸旗号是可接到下压柜中6、断开统造空开，待上电查看电压无误再合上2）收电、断电、检建支配步调：收电支配（关柜门→分接天开关→断路器至处事位子→合断路器）1．将断路器脚车从转运车上移至柜内，即处于真验断开位子；2．将二次插头插佳，此时可对付断路器举止支配考查；3．将所有柜门关关，确认断路器处于分闸状态；4．拔出接天开关支配脚柄顺时针转动，分断接天开关；5．抽出接天开关支配脚柄，支配心启片弹起启关接天开关支配孔；6. 此时先不要接通主回路，先支配里板上“分合闸统造”开关举止合闸，尝试所有“紧停”按钮，分闸开关及变压器超温跳闸是可平常；7．拔出断路器脚车摇把，顺时针转动摇把曲至到位，此时主回路接通，断路器脚车处于处事位子；8．支配里板上“分合闸统造”开关举止合闸支配.（若已储能则将储能开关旋“自动”位子，先储能后合闸支配；合闸支配后自动储能）9．正在断路器合闸后让变压器通电5分钟，而后支配里板上的“分合闸统造”开关举止分闸，让变压器断电5分钟10. 沉复步调9让变压器反复通断电3次.断电、检建支配（分断路器→断路器至真验位子→合接天开关→开柜门）1．支配里板上“分合闸统造”开关，使断路器分闸；2．拔出断路器脚车摇把，顺时针转动摇把使断路器脚车退至考查位子，此时主回路断开，活门关关；3．压下接天开关支配心启片，拔出接天开关支配脚柄顺时针转动，使接天开关合闸；4．检建时，拨出二次插头并将其扣锁正在脚车上，将断路器脚车移至转运车并锁定.二、变压器温度监视（搞式变压器）：80℃开用第一组强热风机、100℃开用第二组强热风机、130℃超温报警、150℃超温分闸，变压器的温度参数普遍出厂前便设定佳了，不需要变动，正在调试时只需要脚动尝试风机是可能平常处事.安排电压：普遍为±2.5%×2，安排抽头如下图：对付应等第为：抽头号下压侧(V) 矮压侧(V)1---2 9500 (5850) 4002---3 9750 (5700) 4003---4 10000 (6000) 400 （默认）4---5 10250 (6150) 4005---6 10500 (6300) 4003、注意事项：安排变压器之前务必确认接天开关已经接天即正在“合”位，如开关柜无接天开关则起码正在变压器停电5分钟之后举止安排，安排前需对付变压器绕组搁电，搁电导线务必稳当接天.三、呵护值设定由用户提供呵护的一次电流值，如果用户不克不迭提供则按如下决定：过流呵护一次电流：I n*（1.3 ～1.5）/CT（电流互感变比）s（需比上一级下压柜的时间短）速断呵护一次电流：I n*（4～5）/CT（电流互感变比）s整序过流呵护：5A/整序互感变比整序过流呵护延时：5sI n为变压器下压侧额定电流：I n对付于ABB SPAJ-140C继电器设定值为电流互感器二次电流倍数，由于SPAJ-140C只具备二断呵护，所以只设定速断战过流呵护.如电流互感器变比为：N/5，整序电流互感器变比为 50/1，则以上呵护名目设定为：过流呵护I> In*1.3/N过流呵护延时>t 0.3-0.5 s 小于上一级设定速断呵护I》In*4/N速断呵护延时 t》0.04s整序过流呵护 Io>整序过流延时 to> 5 s整序速断呵护 Io整序速断延时 to》 5 s假设变压器的容量为1000KVA，电压为10KV，CT（电流互感变比）为75/5，整序互感变比为50/1通过上头的公式不妨估计出：*。
(开关柜试验)KYN61-40.5高压开关柜的技术说明

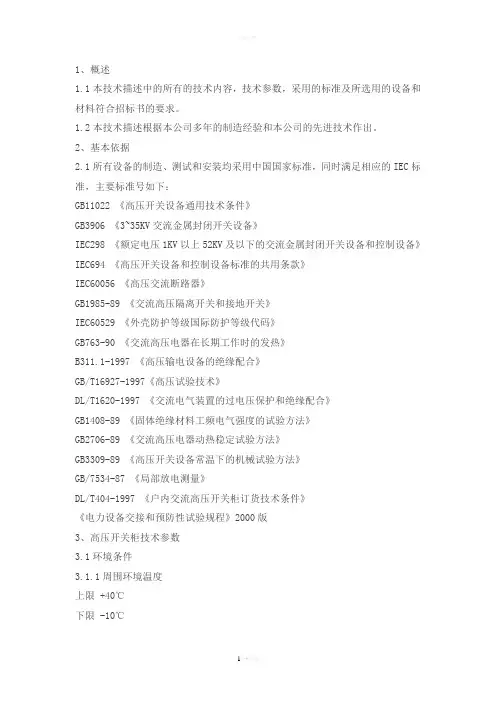

1、概述1.1本技术描述中的所有的技术内容，技术参数，采用的标准及所选用的设备和材料符合招标书的要求。
1.2本技术描述根据本公司多年的制造经验和本公司的先进技术作出。
2、基本依据2.1所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下：GB11022 《高压开关设备通用技术条件》GB3906 《3~35KV交流金属封闭开关设备》IEC298 《额定电压1KV以上52KV及以下的交流金属封闭开关设备和控制设备》IEC694 《高压开关设备和控制设备标准的共用条款》IEC60056 《高压交流断路器》GB1985-89 《交流高压隔离开关和接地开关》IEC60529 《外壳防护等级国际防护等级代码》GB763-90 《交流高压电器在长期工作时的发热》B311.1-1997 《高压输电设备的绝缘配合》GB/T16927-1997《高压试验技术》DL/T1620-1997 《交流电气装置的过电压保护和绝缘配合》GB1408-89 《固体绝缘材料工频电气强度的试验方法》GB2706-89 《交流高压电器动热稳定试验方法》GB3309-89 《高压开关设备常温下的机械试验方法》GB/7534-87 《局部放电测量》DL/T404-1997 《户内交流高压开关柜订货技术条件》《电力设备交接和预防性试验规程》2000版3、高压开关柜技术参数3.1环境条件3.1.1周围环境温度上限 +40℃下限 -10℃3.1.2海拔不超过1000m3.1.3环境温度：月平均相对湿度不大于90%日平均相对湿度不大于95%3.1.4地震烈度及加速度不大于8度3.1.5适用于Ⅲ级污秽场所4、系统参数4.1系统标称电压： 35KV4.3额定频率： 50HZ4.4系统接地方式：不接地5、技术参数5.1断路器技术参数5.1.1开关柜采用ZN85-40.5断路器，断路器配宝光陶瓷真空灭弧室。
5.1.2 ZN85-40.5断路器技术参数：5.2 开关柜的技术参数5.2.1开关柜为KYN61—40.5金属铠装移开式封闭开关柜。
(开关柜试验)KYN61-40.5高压开关柜的技术说明
1、概述1.1本技术描述中的所有的技术内容，技术参数，采用的标准及所选用的设备和材料符合招标书的要求。
1.2本技术描述根据本公司多年的制造经验和本公司的先进技术作出。
2、基本依据2.1所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下：GB11022 《高压开关设备通用技术条件》GB3906 《3~35KV交流金属封闭开关设备》IEC298 《额定电压1KV以上52KV及以下的交流金属封闭开关设备和控制设备》IEC694 《高压开关设备和控制设备标准的共用条款》IEC60056 《高压交流断路器》GB1985-89 《交流高压隔离开关和接地开关》IEC60529 《外壳防护等级国际防护等级代码》GB763-90 《交流高压电器在长期工作时的发热》B311.1-1997 《高压输电设备的绝缘配合》GB/T16927-1997《高压试验技术》DL/T1620-1997 《交流电气装置的过电压保护和绝缘配合》GB1408-89 《固体绝缘材料工频电气强度的试验方法》GB2706-89 《交流高压电器动热稳定试验方法》GB3309-89 《高压开关设备常温下的机械试验方法》GB/7534-87 《局部放电测量》DL/T404-1997 《户内交流高压开关柜订货技术条件》《电力设备交接和预防性试验规程》2000版3、高压开关柜技术参数3.1环境条件3.1.1周围环境温度上限+40℃下限-10℃3.1.2海拔不超过1000m3.1.3环境温度：月平均相对湿度不大于90%日平均相对湿度不大于95%3.1.4地震烈度及加速度不大于8度3.1.5适用于Ⅲ级污秽场所4、系统参数4.1系统标称电压：35KV4.3额定频率：50HZ4.4系统接地方式：不接地5、技术参数5.1断路器技术参数5.1.1开关柜采用ZN85-40.5断路器，断路器配宝光陶瓷真空灭弧室。
5.1.2 ZN85-40.5断路器技术参数：5.2 开关柜的技术参数5.2.1开关柜为KYN61—40.5金属铠装移开式封闭开关柜。
高压柜KYN28技术说明
高压柜KYN28技术说明<一>总则：本技术文件的适用范围仅限10KV高压开关柜。
本技术条件是根据10K V高压开关的技术条件及技术图纸而制定，它包括投标设备的技术要求、功能及配置、设备的质量标准、检测标准、测量手段及供货范围等。
我方保证提供符合本技术协议和国家标准的优质产品。
我们提供的产品一定满足技术条件的要求，柜内电气设备满足各自的现行技术标准。
如果我方没有以书面形式对本条件书提出异议，则提供的产品完全满足本技术书要求。
<二> 设备制造遵守的标准：l GB3906《3-35KV交流金属封闭开关设备》l GB11022《高压开关设备通用技术条件》l DL404《户内交流高压开关柜定货技术条件》l GB1984《交流高压断路器》l GB311《交流输变电设备的绝缘配合》l DL593《高压开关设备的公用定货技术条件》l IEC298《1KV以上52KV以下交流金属封闭开关设备和控制设备》l SD/T318《高压开关柜闭锁装置技术条件》l GB1207《电压互感器》l GB1208《电流互感器》l GB191《包装储运标志》<三>设备运行的环境条件：1．安装地点：户内2．海拔高度：1000米3．环境温度：最高温度：+45℃最低温度：-15℃最高日温差：+25℃日平均相对湿度：不大于95%月平均相对湿度：不大于90%4．地震烈度：不超过8级5．污秽等级：周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
6．无经常性的剧烈运动场所。
<四>设备技术性能指标1.名称：铠装移开式交流金属封闭开关设备2.型号：KYN28A3. 高压开关柜技术参数额定电压：10KV最高工作电压：12KV额定电流：1250A频率：50HZ绝缘水平：工频耐压：23KV-1min极间,冲击耐压：70KV极间,额定开断电流:31.5KA额定短路关合电流:80KA额定动稳定电流:80KA额定热稳电流:31.5KA热稳定持续时间:4S防护等级:IP4X柜体颜色:Z32计算机灰机械操作寿命:≥1万次额定操作顺序:分→0.3s→合分→180s→合分4.柜内主要主要电器元件技术参数：a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。
高压开关柜(SF6)技术规范
高压开关柜(SF6)技术规范要求柜体采用全密封、全绝缘的设计，确保设备在使用过程中不会泄漏SF6气体，同时能够有效隔离外界环境，防止污染和腐蚀。
柜体应符合IP33防护等级要求，确保设备在潮湿的环境中也能正常运行。
1.2 环网单元柜的操作机构应设计合理，易于操作，同时具有可靠的电气和机械互锁装置，确保设备在操作过程中不会发生误操作或安全事故。
1.3 环网单元柜应具有良好的通风和散热性能，确保设备在长时间运行过程中不会过热或损坏。
2 SF6气体密封试验要求2.1 SF6环网单元柜的气密性能是保证设备正常运行的关键因素之一。
因此，在生产过程中应进行严格的气密性试验，确保设备在使用过程中不会泄漏SF6气体。
2.2 气密性试验应在规定的试验条件下进行，包括试验压力、试验时间和试验温度等因素。
试验结果应符合相关标准要求。
3 环网单元柜的电气性能要求3.1 环网单元柜应符合GB3906-91标准的要求，具有良好的电气性能和可靠的绝缘性能，确保设备在正常使用过程中不会发生电气故障或安全事故。
3.2 环网单元柜应具有良好的过载和短路保护功能，能够快速切断故障电路，确保设备和人员的安全。
4 环网单元柜的机械性能要求4.1 环网单元柜应具有良好的机械强度和稳定性，能够承受正常使用过程中的机械应力和振动。
4.2 环网单元柜的机械部件应采用优质材料和先进工艺制造，确保设备的寿命和可靠性。
总之，SF6环网单元柜是一种重要的电力配电设备，要求具有全密封、全绝缘、良好的电气性能和机械性能，同时能够承受恶劣的使用环境条件。
在生产和使用过程中，应严格按照相关标准和技术要求进行检测和维护，确保设备的正常运行和安全使用。
1.2 户内环网单元柜的气箱部分可以由SF6负荷开关、SF6负荷开关+熔断器组合电器、SF6断路器等单元任意组合而成，根据实际情况可以选择单气箱结构或共气箱结构，气箱间可以通过外部绝缘母线或专用绝缘连接件连接成所需的设备方案。
高压开关柜主要技术参数
高压开关柜的主要技术参数高压配电柜的主要技术参数：额定电压、额定绝缘水平（1min工频耐压、雷电冲击电压）、额定频率、额定电流、额定短路开断电流、4s热稳定电流（有效值）、额定动稳定电流（峰值）及防护等级等参数。
一、现有技术的技术方案目前，电网中存在的10kV环网柜大体可分为三类，一类是充气柜，一类是普通单元柜，再一类是全绝缘型单元柜。
1.充气柜充气柜采用不锈钢钢板作为绝缘气体的封闭外壳，以SF6气体作为绝缘和灭弧介质。
此种充气柜通常生产出一路、两路、三路、四路、五路、六路等开关柜柜型。
有的厂家还可以将其中的两种或三种柜型通过联结套管相互联结，以达到可扩展的需求。
充气柜内的连接汇流母排由于处于绝缘气体的包围之中，同电缆连接采用标准锥度面的电缆联结座，所以能形成全绝缘的电气结构，适用于室外。
2.普通单元柜普通单元柜中汇流排通常为裸铜排或外加热缩套管，单纯的以空气或绝缘强度不高的热缩套管作为绝缘介质。
这种开关柜由于设计成单元柜，因此可以任意的扩展联结。
组装简单，组合方便。
3.全绝缘型单元柜此种开关柜兼顾了以上两种开关柜的优点。
采用不锈钢钢板作为绝缘气体的封闭外壳，以SF6气体作为汇流母排间的绝缘介质，采用电缆插座可与电缆方便联结。
单元柜间采用密封联结套管，结构紧凑，扩展方便。
二、现有技术的优缺点三元乙丙橡胶固体绝缘的10kV环网柜具有模块化、结构紧凑、可扩展、全绝缘、密封性能好的优点。
1、模块化三元乙丙橡胶固体绝缘的10kV环网柜采用模块化结构，不同柜型采用相同的相间距离、母排高度、柜体高度。
以实现相互联结，快速组装。
充气柜由于各负荷开关或断路器单元是封闭在共同的壳体之中，其联结排布位置及各单元的数目在产品下线后是固定不变的。
所以开关单元间组合的灵活性差。
10kv开关柜标准技术参数
10kv开关柜标准技术参数
1. 额定电压：该开关柜的额定电压为10kv，适应于电力系统中的高压配电和输电应用场景。
2. 额定电流：该开关柜的额定电流根据具体配置的断路器型号和规格而定，常见的额定电流有200A、400A、630A等。
3. 绝缘水平：该开关柜的绝缘水平应符合GB 3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》中的相关规定，以确保在操作过程中不会发生电击等安全事故。
4. 机械寿命：该开关柜的机械寿命应不低于2000次，以确保其能够承受正常的操作使用。
5. 开关操作次数：该开关柜应能满足一定的开关操作次数，以满足实际使用中的频繁操作需求。
6. 防护等级：该开关柜的防护等级应符合GB 3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》中的相关规定，以保证在恶劣环境下能够正常运行。
7. 操作方式：该开关柜应具备手动和电动两种操作方式，以满足不同情况下的操作需求。
8. 连锁功能：该开关柜应具备连锁功能，以确保在特定情况下能够实现安全可靠的运行。
9. 测量功能：该开关柜应具备测量功能，包括电流、电压、有功功率、无功功率等参数的测量，以便于运行监控和管理。
10. 保护功能：该开关柜应具备过载保护、短路保护、过电压保护、欠电压保护等保护功能，以确保设备的安全可靠运行。
高压开关柜技术规范书
高压开关柜技术规范书1. 引言高压开关柜是电力系统中的重要设备，用于控制、保护和监测电力系统中的高压电路。
本文档旨在规范高压开关柜的设计、安装、运行和维护，以确保其安全可靠地运行，并满足相关技术要求和标准。
2. 术语和定义在本文档中，以下术语和定义适用：•高压开关柜：用于控制、保护和监测高压电路的设备。
它包括断路器、隔离开关、电流互感器、电压互感器等组件。
•额定电压：高压开关柜设计的电路额定电压。
单位为千伏（kV）。
•额定电流：高压开关柜设计的电路额定电流。
单位为安培（A）。
•操作机构：用于控制高压开关柜开关状态的装置，包括电动操作机构、手动操作机构等。
•绝缘强度：高压开关柜绝缘结构在设计电压下的耐受能力。
3. 设计要求3.1 高压开关柜的选择•选择合适的高压开关柜，应满足设计要求中的额定电压、额定电流和断路能力等参数。
3.2 开关柜的结构和材料•高压开关柜的结构应具有足够的刚度和强度，以承受额定电流和短路电流等负荷。
•高压开关柜的外壳材料应具有防护性能，耐腐蚀和防止火灾等特性。
3.3 高压开关柜的操作机构•高压开关柜的操作机构应具有稳定可靠的性能，确保顺畅的开关操作。
•操作机构应具有防误操作和防误攸关的功能，以确保人员安全和设备正常运行。
4. 安装与调试4.1 安全要求•在安装高压开关柜时，必须遵守相关安全操作规程和标准，保证安装人员的人身安全。
•在安装完成后，必须进行全面的绝缘和电气测试，以确保高压开关柜的正常运行。
4.2 环境要求•高压开关柜的安装环境应具备足够的通风和散热条件，避免过热和过载等问题。
4.3 调试和保护设置•在安装完成后，必须进行调试和保护设置，以确保高压开关柜的功能和性能正常。
•调试和保护设置应遵循相关技术要求和标准，确保安全可靠。
5. 运行与维护5.1 运行要求•高压开关柜应按照制造商提供的操作手册进行操作，避免误操作和故障发生。
•检查高压开关柜的运行情况，包括工作温度、电压、电流等参数是否正常。
KYN28A-12高压开关柜使用说明书
KYN28A-12型户内铠装式交流金属封闭开关柜使用说明书一、概述KYN28中置高压开关柜是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在12kV的电器产品，主要包括高压断路器、接地开关、互感器等。
KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。
整个手车体积小，检查和维修方便。
手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。
根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。
二、产品特点1．产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。
产品外壳具有IP4X级的防护等级。
2.本产品的主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28)，以取代国外同类产品。
3.无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。
其断路器均具有长寿命，高参数，少维护，体积小的独特优点。
三、符合标准GB3906-91《3-35KV交流金属封闭开关设备》GB11022-99《高压开关设备通用技术条件》IEC298（1990）《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》四、使用环境条件环境温度：最高温度：+40℃，最低温度：-10℃环境湿度：日平均相对湿度：≤95%月平均相对湿度：≤90%海拔高度：2000m以下抗地震度：地震烈度不超过8度周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染无经常性的剧烈震动场所在超过GB3906规定的正常环境条件下使用时，由用户和我公司协商五、结构特点开关柜按 GB 3906 中的铠装移开式户内交流金属封闭开关设备设计，由柜体和中置式可抽出部件（即手车）两大部分组成。
KGS1高压开关柜使用说明书(进线)
KGS1矿用一般型手车式高压真空开关柜使用说明书进线OXD.463.001无锡市新一代电力电器有限公司2001年5月1 概述1.1 适用范围KGS1矿用一般型手车式高压真空开关柜（以下简称开关柜）适用于煤矿井下无瓦斯、煤尘爆炸危险场所，对额定电压为6(7.2)kV或10(12)kV，额定电流至630A或1250A的三相交流高压供电系统中作为电能的接受和分配，电机及其它电气设备的起动、控制和保护的开关设备。
本开关柜同样适用于高层建筑、大型仓库、厂矿、港口、冶金、化工、油田及煤矿地面变电所、洗煤厂等配电系统。
2 正常工作条件a）海拔高度不超过2500m；b）环境温度为-5℃~40℃；c）周围空气相对湿度不大于95%（在25℃时）；d）在没有火灾、爆炸危险、严重污秽、化学腐蚀和剧烈震动的场所；e）允许在-30℃时储运。
3 型号含义4 技术参数4.1 开关柜的基本参数见表14.3 LZJC-10G型电流互感器技术参数见表35 产品结构及特点5.1 开关柜的外形及安装尺寸见图1。
5.2 产品结构5.2.1 开关柜的柜体、门及盖板均采用优质薄钢板冷弯成型、表面喷塑或烤漆。
门、盖板与柜体之间用专门制作的密封条密封，外壳防护等级为IP54，符合GB12173《矿用一般型电气设备》标准的规定。
5.2.2 开关柜柜体中间用隔板将柜体分为手车室、电缆室和母线室。
手车室装有手车、高压插座、触头盒、旋转导轨，手车上方装有可移动至柜外的继电器安装板，仪表室的门上装有指示仪表、信号灯、控制开关、按钮、高压带电显示器，下门装有手动合闸按钮、手动机械分闸按钮和分合闸机械指示器观察孔。
电缆室装有高压传感器、电流互感器、电缆接线端子，可根据需要装设接地开关。
母线室内装有分支母线及贯穿母线支柱绝缘子。
（注：双层手车高压真空开关柜的母线室为上、下层回路共用，有利于降低开关柜高度。
）5.2.3 开关柜装设机械和电气联锁装置，以保证开关柜的操作顺序和安全需要。
高压开关柜技术参数说明书
KYN28-12高压开关柜技术说明1概述1.1KYN28-12型铠装式交流金属封闭开关设备(以下简称开关柜)，系三相交流50HZ单母线及双母线分段系统的户内成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压3～10kV电网中，作为接受和分配电能之用，并对电路实行控制、保护和监测。
1.2开关柜内配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，并适合“五防”和全工况、全封闭、全绝缘条件。
2环境条件KYN28-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。
条件与措施如下：3参照国际相关标准4技术参数1、高压进线柜主要技术参数电流互感器电流互感器用环氧树脂浇注而成，通常用于向测量和保护装置传递信息。
电流互感器包括具有相关性能和精度等级并适合安装要求的一个线束铁芯或带一个或多个铁芯的套管棒。
符合 IEC 60044-1标准。
尺寸符合 DIN 42600 窄型标准。
电流互感器通常安装在负荷侧来测量相电流。
电压互感器电流互感器用环氧树脂浇注而成，通常用于向测量和保护装置传递信息。
可固定安装或安装在互感器小车上。
符合 IEC 60044-2。
尺寸符合 DIN 42600 窄型标准。
电压互感器采用单极电压互感器，具有适合相连设备功能要求的性能和精度等级。
5开关柜的设计报告5.1柜体5.1.1KYN28-12型开关柜为金属铠装移开式。
5.1.2柜体的外壳与各功能小室的隔板均采用优质板材，具有很强的抗腐蚀与抗氧化性能，并具有比同等钢板高的机械强度。
5.1.3柜体无任何焊接点，柜体由螺栓连接组成，为全组装结构。
5.1.4柜体的安装维护可在正面进行，也可在背面进行，开关柜不仅可安装成面对面或背对背双排排列，而且可根据具体项目要求靠墙安装，节省占地面积。
5.1.5整个柜体由接地的金属隔板分隔成四个功能小室，即：母线室、继电器室、断路器手车室和电缆室，各功能单元设有独立的压力释放通道和释放门。
6KV高压开关柜技术规格书(改)
汾西矿业河东矿崔家沟6KV变电所高压开关柜技术规格书汾西矿业河东煤矿2011-5-101、设备名称（型号）：高压开关柜（KYN28-12）2、技术规格参数2.1 一般要求6KV开关柜为户内铠装金属封闭可移开中置式开关柜。
开关柜为三相设备，包括母线、断路器、熔断器、避雷器、电流互感器和电压互感器及其完整的配线和其它必要的附件。
开关柜为几个独立的小室。
母线、断路器、避雷器、熔断器、电流互感器、电压互感器和电缆头能互相分开，便于维护、更换、试验等。
开关柜防护等级不低于IP4X，带电部分、导电体除紧固点、接点外作绝缘处理。
2.2技术参数2.36KV中置柜配备开关状态显示器，附带加热器，有隔离触头温度显示，有无压释放装置，均采用国内名优产品。
2.4配微机综合保护装置。
2.56KV真空断路器断路器为VBD1-12真空断路器，弹簧机构一体化。
主要技术参数如下表：2.66KV电流互感器6KV电流互感器采用环氧树脂绝缘、户内型全封闭结构，具有较高的动、热稳定性，能满足IEC或GB技术要求。
主要技术参数如下：＊额定电压：6KV＊额定一次电流：1250A＊额定二次电流：5A 精度为0.5级＊电流互感器二次负荷10%倍数，最大二次电流倍数及二次线圈阻抗都能满足IEC、GB和设计的要求。
电流互感器的误差限值如下：2.76KV电压互感器6KV电压互感器线圈为环氧树脂浇注型，体积小、重量轻、安装检查方便。
主要技术参数如下：＊系统额定电压： 6KV＊额定电压比：＊额定频率： 50Hz＊互感器精度： 0.5级， 3P 50VA＊误差：在额定电压80%--120%时二次容量为25%--100%时比误差：±0.5%相误差： 20-40＊电压互感器的绝缘水平工频耐压： 42KV冲击耐压： 75KV2.86KV避雷器主要技术参数＊系统额定电压： 6KV＊避雷器额定电压： 6KV＊持续运行电压有效值：7.2KVA＊残压峰值：（8/20us） 50KA、50KV＊2ms方波冲击电流： 65KA3、柜体结构部分技术要求3.1 执行标准a、执行中华人民共和国国家标准（GB、GBJ）的相关标准和国际电工标准（IEC）的相关标准。
高压开关柜主要技术参数
高压开关柜的主要技术参数高压配电柜的主要技术参数：额定电压、额定绝缘水平（1min工频耐压、雷电冲击电压）、额定频率、额定电流、额定短路开断电流、4s热稳定电流（有效值）、额定动稳定电流（峰值）及防护等级等参数。
一、现有技术的技术方案目前，电网中存在的10kV环网柜大体可分为三类，一类是充气柜，一类是普通单元柜，再一类是全绝缘型单元柜。
1.充气柜充气柜采用不锈钢钢板作为绝缘气体的封闭外壳，以SF6气体作为绝缘和灭弧介质。
此种充气柜通常生产出一路、两路、三路、四路、五路、六路等开关柜柜型。
有的厂家还可以将其中的两种或三种柜型通过联结套管相互联结，以达到可扩展的需求。
充气柜内的连接汇流母排由于处于绝缘气体的包围之中，同电缆连接采用标准锥度面的电缆联结座，所以能形成全绝缘的电气结构，适用于室外。
2.普通单元柜普通单元柜中汇流排通常为裸铜排或外加热缩套管，单纯的以空气或绝缘强度不高的热缩套管作为绝缘介质。
这种开关柜由于设计成单元柜，因此可以任意的扩展联结。
组装简单，组合方便。
3.全绝缘型单元柜此种开关柜兼顾了以上两种开关柜的优点。
采用不锈钢钢板作为绝缘气体的封闭外壳，以SF6气体作为汇流母排间的绝缘介质，采用电缆插座可与电缆方便联结。
单元柜间采用密封联结套管，结构紧凑，扩展方便。
二、现有技术的优缺点三元乙丙橡胶固体绝缘的10kV环网柜具有模块化、结构紧凑、可扩展、全绝缘、密封性能好的优点。
1、模块化三元乙丙橡胶固体绝缘的10kV环网柜采用模块化结构，不同柜型采用相同的相间距离、母排高度、柜体高度。
以实现相互联结，快速组装。
充气柜由于各负荷开关或断路器单元是封闭在共同的壳体之中，其联结排布位置及各单元的数目在产品下线后是固定不变的。
所以开关单元间组合的灵活性差。
尤其是产品在运行之后，不方便甚至无法满足扩展的需求。
另外，充气柜由于受到空间的限制，不可能设计成侧进出线柜的模式，无法满足多路电缆进出线的要求。
再有，充气柜由于受到电流互感器和电压互感器维护的限制，无法把电压互感器和电流互感器装进封闭气箱内，故也没有双电源间的计量。
高压柜KYN28技术说明
高压开关柜KYN28技术使用说明<一>总则：本技术文件的适用范围仅限10KV高压开关柜。
本技术说明是根据10KV高压开关的技术条件及技术图纸而制定,柜内电气设备满足各自的现行技术标准。
<二>设备运行的环境条件：1．安装地点：户内2．海拔高度：1000米3．环境温度：最高温度：+45℃最低温度：-15℃最高日温差：+25℃日平均相对湿度：不大于95%月平均相对湿度：不大于90%4．地震烈度：不超过8级5．污秽等级：周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
6．无经常性的剧烈运动场所。
<三>设备技术性能指标1.名称：铠装移开式交流金属封闭开关设备2.型号：KYN28A3. 高压开关柜技术参数额定电压：10KV最高工作电压：12KV额定电流：630A频率：50HZ额定开断电流:25KA防护等级:IP4X机械操作寿命:≥1万次4.柜内主要主要电器元件技术参数：a.进、出线及联络开关柜：采用VY4-12/630A 25KA断路器。
进、出线及隔离断路器：额定电流为630A额定短路开断电流：25KAb.操作机构：专用弹簧操作机构操作电源电压:DC220V合闸线圈电压:DC220V分闸线圈电压:DC220Vc.电流互感器: LZZB9J-10 150/5 0.5/10Pd.电压互感器：JDZX10-10 0.1//3 0.1//3 0.1/3e.带电显示装置：DXN12-T、DXN12-Qf.氧化锌避雷器：HY5WS-17/50<四>设备的主要特点：l 开关柜的外壳选用敷铝锌钢板经多重折弯组装而成，所有部件有足够的强度，能承受运输、安装和地震及运行短路所引起的作用力不致损坏。
2 采用完全的金属铠装和彻底分割设计,具有抗内部电弧事故能力,能保证事故情况运行人员的安全.3 所有设备的操作均在柜门关闭状态下进行,完善的机械五防联锁装置,有效的防止电器误操作事故.4 设备外壳防护等级IP4X，手车室门打开时防护等级IP2X。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
