高压开关柜基本知识介绍(PPT 68页)
合集下载
高压开关柜的认识PPT课件
置式开关柜越来越多。
第8页/共13页
第9页/共13页
固定式箱式柜
第10页/共13页
1、屋内10kV高压配电装置最小安全距 离
• 不同相间或与地，半米除四小距离。 • 带电部分与围栏，一米太大减一点。 • 带电部分网状栏，最小也要点二三。 • 导线与地无围栏，二点四米最小见。
第11页/共13页
2、屋外10kV高压配电装置最小安全距离
高压开关柜的认识和选用
• 高压开关柜(high-voltage switchgear)是按一定的线路方案 将有关的高压系统一、二次设备组装为成套设备的产品，供供 配电系统作控制、监测和保护之用。其中安装有开关电器、监 测仪表、保护和自动装置以及母线、绝缘子等。
•知 识 准 备 • 高压开关柜常见类型 • 按主开关的安装方式分为：固定式和移开式(又称手车式)。 • 按开关柜隔室结构分为：铠装式、间隔式和箱式。 • 按柜内绝缘介质分为：空气绝缘和复合绝缘。
第12页/共13页
感谢您的观看！
第13页/共13页
第1页/共13页
第2页/共13页
Байду номын сангаас
第3页/共13页
老系列高压开关柜全型号含义
第4页/共13页
新系列高压开关柜全型号含义
第5页/共13页
手车式高压开关柜基本结构
第6页/共13页
kYN移开式铠装柜
第7页/共13页
• 型式 • 高压断路器的置放有两种型式： • 落地式 断路器手车本身落地，推入柜内。如KYN1-10型和JYN2-10型。 • 中置式 手车装于柜子中部，如KYN18型中置柜，手车的装卸需要装卸车。目前中
第8页/共13页
第9页/共13页
固定式箱式柜
第10页/共13页
1、屋内10kV高压配电装置最小安全距 离
• 不同相间或与地，半米除四小距离。 • 带电部分与围栏，一米太大减一点。 • 带电部分网状栏，最小也要点二三。 • 导线与地无围栏，二点四米最小见。
第11页/共13页
2、屋外10kV高压配电装置最小安全距离
高压开关柜的认识和选用
• 高压开关柜(high-voltage switchgear)是按一定的线路方案 将有关的高压系统一、二次设备组装为成套设备的产品，供供 配电系统作控制、监测和保护之用。其中安装有开关电器、监 测仪表、保护和自动装置以及母线、绝缘子等。
•知 识 准 备 • 高压开关柜常见类型 • 按主开关的安装方式分为：固定式和移开式(又称手车式)。 • 按开关柜隔室结构分为：铠装式、间隔式和箱式。 • 按柜内绝缘介质分为：空气绝缘和复合绝缘。
第12页/共13页
感谢您的观看！
第13页/共13页
第1页/共13页
第2页/共13页
Байду номын сангаас
第3页/共13页
老系列高压开关柜全型号含义
第4页/共13页
新系列高压开关柜全型号含义
第5页/共13页
手车式高压开关柜基本结构
第6页/共13页
kYN移开式铠装柜
第7页/共13页
• 型式 • 高压断路器的置放有两种型式： • 落地式 断路器手车本身落地，推入柜内。如KYN1-10型和JYN2-10型。 • 中置式 手车装于柜子中部，如KYN18型中置柜，手车的装卸需要装卸车。目前中
高压开关柜培训讲义课件
GGD
GGD□-□-□
辅助电路方案代号 主电路方案代号 设计序号 电力用柜 电器元件固定安装、固定 接线 交流低压配电柜
•高压开关柜培训讲义
二、高压开关柜的作用
• 高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关 电气设备组装在一个封闭的金属外壳内的成套配电装置。
高压开关柜广泛应用于配电系统， 作接受与分配电能之用。既可根据电网 运行需要将一部分电力设备或线路投入 或退出运行，也可在电力设备或线路发 生故障时将故障部分从电网中快速切除， 从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其 安全、可靠运行对电力系统具有十分重 要的意义。
器。 • 固体产气断路器。利用固体产气材料，在电弧高温作用下分解出的
气体来熄灭电弧的断路器。 • 磁吹断路器。在空气中由磁场将电弧吹入灭弧栅中，使之拉长、冷
却而熄灭电弧的断路器。
•高压开关柜培训讲义
按操动机构所用操作能源的能量形式不同，操动机构可分为以下几种： 1、手动机构（CS）：指用人力合闸的操动机构。 2、电磁机构（CD）：指用电磁铁合闸的操动机构。 3、弹簧机构（CT）：指事先用人力或电动机使弹簧储能实现合闸的
• 检修位置
断路器与一次设备（母线）没有联系，失去操作
电源（二次插头已经拔下），断路器处于分闸位置。
•高压开关柜培训讲义
（二）开关柜联锁装置
• 开关柜具有可靠的联锁装置，满足五防的要求，切实保障了操作人员 及设备的安全。 a、仪表室门上装有提示性的按钮或者转换开关，以防止误合、
误分断路器。 b、断路器手车在试验位置或工作位置时，断路器才能进行合分
•高压开关柜培训讲义

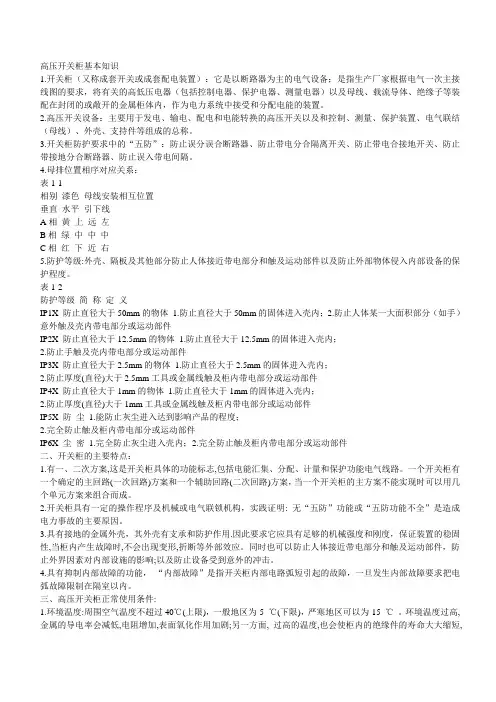

高压开关柜(成套开关柜)基本知识
高压开关柜基本知识1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1相别漆色母线安装相互位置垂直水平引下线A相黄上远左B相绿中中中C相红下近右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2防护等级简称定义IP1X 防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
高压开关柜培训讲义PPT课件
13
A-母线室 C-电缆室
B-手车（断路器）室D-继电器仪表室来自14B-手车（断路器）室
在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在
手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打
开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
检查高压柜应处于热备用状态： • 柜门关闭，各种连锁正确。控制电源接通。 • 所要操作高压柜所处状态如下图
30 30
高压柜操作前所处状态说明
31 31
母联柜应处状态说明
32 32
六、高压柜送电操作程序
• 1关闭全部后门及后盖板，并锁好，（接地开关处于合位 时方可关上后门）
• 2将接地开关操作手柄插入中门右下侧六角孔内，逆时针 旋转，使接地开关处于分闸位置，操作孔处联锁板自动弹 回遮住操作孔，柜下门闭锁
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一 单元均良好接地。
A-母线室 母线室布置在开关柜的背面上部，作安装布置三相高压交流母线
及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。 在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧， 能限制事故蔓延到邻柜，并能保障母线的机械强度。
9
二、高压开关柜的作用
• 高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关 电气设备组装在一个封闭的金属外壳内的成套配电装置。
高压开关柜广泛应用于配电系统， 作接受与分配电能之用。既可根据电网 运行需要将一部分电力设备或线路投入 或退出运行，也可在电力设备或线路发 生故障时将故障部分从电网中快速切除， 从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其 安全、可靠运行对电力系统具有十分重 要的意义。
A-母线室 C-电缆室
B-手车（断路器）室D-继电器仪表室来自14B-手车（断路器）室
在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在
手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打
开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
检查高压柜应处于热备用状态： • 柜门关闭，各种连锁正确。控制电源接通。 • 所要操作高压柜所处状态如下图
30 30
高压柜操作前所处状态说明
31 31
母联柜应处状态说明
32 32
六、高压柜送电操作程序
• 1关闭全部后门及后盖板，并锁好，（接地开关处于合位 时方可关上后门）
• 2将接地开关操作手柄插入中门右下侧六角孔内，逆时针 旋转，使接地开关处于分闸位置，操作孔处联锁板自动弹 回遮住操作孔，柜下门闭锁
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一 单元均良好接地。
A-母线室 母线室布置在开关柜的背面上部，作安装布置三相高压交流母线
及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。 在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧， 能限制事故蔓延到邻柜，并能保障母线的机械强度。
9
二、高压开关柜的作用
• 高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关 电气设备组装在一个封闭的金属外壳内的成套配电装置。
高压开关柜广泛应用于配电系统， 作接受与分配电能之用。既可根据电网 运行需要将一部分电力设备或线路投入 或退出运行，也可在电力设备或线路发 生故障时将故障部分从电网中快速切除， 从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其 安全、可靠运行对电力系统具有十分重 要的意义。
高压开关柜知识培训PPT课件
43
44
45
46
47
48
4.复测断路器（接触器）机械参数 复测结果不符合断路器（接触器）技术条件规定 的机械参数或较投运前有较大的变化则应按照断 路器（接触器）的使用说明书对断路器（接触器） 进行适当调整，已使断路器（接触器）的机械参 数恢复到正常状态。
➢ 5.紧固件的检查维护：检查紧固件，特别是与传 动部分有关和与主回路连接有关的紧固件，发现 松动应重新紧固
25
7、检查手车连锁。 要求当断路器合闸时， 手车不能在柜内移动， 当手车在柜内移动时， 断路器不能合闸。
26
27
9、检查二次触头连 锁及二次接线，要求 手车离开隔离（试验） 位置后不能拔下二次 插头，在试验/隔离 位置和工作位置之间 时，手车的控制回路 室断开的。
28
29
11.按照有关的安装规范检查开关柜有 关部位的绝缘电阻和工频耐受电压,确 认开关柜的绝缘水平满足要求。
23
5、检查接地开关与手车 的连锁，要求连锁动作 灵活，位置准确。当接 地开关合闸时，手车不 能从试验位置向工作位 置移动，当手车离开试 验位置向工作位置移动 时，接地开关不能合闸。
24
6、检查接地开关与柜后 盖板（电缆室门）的连 锁，要求接地开关合闸 时可拆下盖板（打开电 缆室门），当盖板未安 装到位（未关闭电缆室 门）的时候，接地开关 不能分闸。
1
目录： 第一部分：KYN28系列高压开关柜介绍 第二部分：设备运行前检查 第三部分：设备操作及注意事项 第四部分：设备的维护 第五部分：故障的处理 第六部分：高压开关柜知识培训
2
KYN28A系列移开式交流金属封闭开关柜 (LSC2BP1)(简称高压开关柜)系7.2~15kV 三相交流50Hz单母线及母线分段的成套装 置。主要用于发电厂、中小型发电机送电、 工矿企事业配电以及电业系统的二次变电 所的受电、送电及大型高压电动机起动等 以实行控制、保护及监测。
44
45
46
47
48
4.复测断路器（接触器）机械参数 复测结果不符合断路器（接触器）技术条件规定 的机械参数或较投运前有较大的变化则应按照断 路器（接触器）的使用说明书对断路器（接触器） 进行适当调整，已使断路器（接触器）的机械参 数恢复到正常状态。
➢ 5.紧固件的检查维护：检查紧固件，特别是与传 动部分有关和与主回路连接有关的紧固件，发现 松动应重新紧固
25
7、检查手车连锁。 要求当断路器合闸时， 手车不能在柜内移动， 当手车在柜内移动时， 断路器不能合闸。
26
27
9、检查二次触头连 锁及二次接线，要求 手车离开隔离（试验） 位置后不能拔下二次 插头，在试验/隔离 位置和工作位置之间 时，手车的控制回路 室断开的。
28
29
11.按照有关的安装规范检查开关柜有 关部位的绝缘电阻和工频耐受电压,确 认开关柜的绝缘水平满足要求。
23
5、检查接地开关与手车 的连锁，要求连锁动作 灵活，位置准确。当接 地开关合闸时，手车不 能从试验位置向工作位 置移动，当手车离开试 验位置向工作位置移动 时，接地开关不能合闸。
24
6、检查接地开关与柜后 盖板（电缆室门）的连 锁，要求接地开关合闸 时可拆下盖板（打开电 缆室门），当盖板未安 装到位（未关闭电缆室 门）的时候，接地开关 不能分闸。
1
目录： 第一部分：KYN28系列高压开关柜介绍 第二部分：设备运行前检查 第三部分：设备操作及注意事项 第四部分：设备的维护 第五部分：故障的处理 第六部分：高压开关柜知识培训
2
KYN28A系列移开式交流金属封闭开关柜 (LSC2BP1)(简称高压开关柜)系7.2~15kV 三相交流50Hz单母线及母线分段的成套装 置。主要用于发电厂、中小型发电机送电、 工矿企事业配电以及电业系统的二次变电 所的受电、送电及大型高压电动机起动等 以实行控制、保护及监测。
高压开关柜培训资料PPT(共 40张)
开关蓄能马达
绝缘良好、接线牢固、转动灵活
高压开关柜 检查
1断路器检查 1、支持绝缘子无破损，无放电痕迹，开关内无灰尘 2、断路器与机构的联动正常，无卡阻现象。分、合闸动
作准确、指示正确 3、手车在工作/试验位置进出操作轻巧平衡无卡滞，触头
接触紧密(触指弹簧无变身），触头插入深度符合要求（ 15-17MM)，位置切换及开关分合辅助开关切换正确，开 关本体位置指示正确 4、储能弹簧储能指示正确，弹簧储能到位，储能弹簧位 置微动开关动作可靠
指示正确断路器现场、后台操作正确母线冲电无放电现
象。
九、高压开关柜检修及试验项目
1、真空断路器实验
1）测量绝缘电阻
用2500V摇表分别测量 A--B、C及地 B--A、C及地 C-A、B及地1分钟时绝缘电阻值并记录。
2）交流耐压试验 手动合上断路器，将交流耐压设备与A相相连，B、C相
短封并接地，缓慢升压至试验值，同时注意观察现象，持续 1分钟。无击穿闪络现象为耐压合格。B、C相试验与A相相 同。
巡回检查
1外部 声音；无放电声或其它异常声音无异味 气味密封情况；密封良好 开关位置指示；指示正确在额定范围内 电流；指示正确在额定范围内
巡回检查
2、内部
各部温度
不大于90℃
设备是否变色
未变色
负荷处出线小室内接线状况 接触良好、未过热
电缆接线状况
接线紧固、未过热
5、断路器主触头的行程、超程、三相同期和导电回路 接触电阻值应符合产品技术要求；
6、所有二次回路接线应准确，二次回路的插件接触可靠，
标志齐全清晰，绝缘符合安全运行要求 7、柜内母线表面应光洁平整，不应有变形和扭曲现象； 8、开关柜内一、二次设备的电气试验、操作及联动试验
高压开关柜基本知识介绍 ppt课件
告警：装置保护告警信号指示灯； 分位：装置跳闸回路监视信号指示灯； 合位：装置跳闸回路监视信号指示灯； 复归：用于对“动作”“告警”灯和保护动作信号的复归。 保护跳闸压板：退出后，当负荷设备出现故障时，综保装置 只会发出报警信号，但不会使断路器跳闸。停送电操作中一 般不需要变动，正常运行中应保持投入状态。
高压开关柜基本知识介绍 孙会淼
一、高压开关柜概述 二、高压开关柜组成 三、开关柜的联锁
内容框架
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
高压真空断路器
开关柜左侧面图
A
A、母线室
B、断路器室
C、电缆室
C
D、继电器室
D D
B
A
B
C
电流互感器.
高压三相母线排
高压 电缆
高压真空断路器
手车 外壳 保护 接地 线
避雷器
.
A
高压真空断路器 开关柜母线室
分支母线
上口 静触头盒
A.母线室 包括：母线套管（支持、固定母线排，并使母线排对柜体绝 缘）； 主母线（汇集、分配电能）； 分支母线（从主母线引出的分支至断路器上口静触头） 静触头盒（支持、固定断路器上口静触头，并使上口静触头 对柜体绝缘）
注意，综显装置背后还有一“电源开关”
装置外观： 对话界面（液晶显示屏），循环显示 装置信息、保护模拟量、测量模拟量 的各测量值； “运行”“通讯”“动作”“告警” “合位”“分位”表示信号灯光指示 状态；
高压开关柜PPT课件
高压开关柜产品 介绍
南阳金冠智能开关有限公司
.
1
内容提要：
◇KYN-28A概述 ◇适用范围 ◇使用环境条件 ◇主要技术要求 ◇ 性能特点 ◇高压开关柜的组成结构 ◇系统基本技术指标 ◇ KYN-28A的防误闭锁
.
2
一、 KYN-28A概述
KYN28-12型户内式金属铠装抽出式开关设备(以下简称开 关设备),系3~12千伏三相交流50HZ单母线及单母线分段 系统的成套配电装置。主要用于发电厂、中小型发电机送 电、工矿企事业配电及电业系统的二次变电所的受电、送 电及大型高压电动机起动等。实行控制保护、监测之用, 本开关设备满足DL/T40491,IEC298、GB3906等标准要求, 具有防止带负荷推拉断路器手车、防止误分合断路器、防 止接地开关处在闭合位置时关合断路器、防止误入带电隔 室、防止在带电时误合接地开关的联锁功能, 实为一种性 能优越的配电装置。
40-125
❖ 额定短路开断电流(KA) 16-50
❖ 额定短路关合电流(KA) 40-125
❖ 防护等级
IP4X
.
7
五、性能特点
❖额定电压（kv）
3.6/7.2/12
❖ 最高工作电压（kv）
3.6/7.2/12
❖ 工频耐受电压（kv）
42(lmin)
❖ 冲击耐受电压（kv）
75
❖ 额定频率
50HZ
操作把手、仪表、状态指示灯（或状态显示器）
等；继电器室内，安装有端子排、微机保护控
制回路直流电源开关、微机保护工作直流电源、
ห้องสมุดไป่ตู้
储能电机工作电源开关（直流或交流），以及
特殊要求的二次设备。
.
13
南阳金冠智能开关有限公司
.
1
内容提要：
◇KYN-28A概述 ◇适用范围 ◇使用环境条件 ◇主要技术要求 ◇ 性能特点 ◇高压开关柜的组成结构 ◇系统基本技术指标 ◇ KYN-28A的防误闭锁
.
2
一、 KYN-28A概述
KYN28-12型户内式金属铠装抽出式开关设备(以下简称开 关设备),系3~12千伏三相交流50HZ单母线及单母线分段 系统的成套配电装置。主要用于发电厂、中小型发电机送 电、工矿企事业配电及电业系统的二次变电所的受电、送 电及大型高压电动机起动等。实行控制保护、监测之用, 本开关设备满足DL/T40491,IEC298、GB3906等标准要求, 具有防止带负荷推拉断路器手车、防止误分合断路器、防 止接地开关处在闭合位置时关合断路器、防止误入带电隔 室、防止在带电时误合接地开关的联锁功能, 实为一种性 能优越的配电装置。
40-125
❖ 额定短路开断电流(KA) 16-50
❖ 额定短路关合电流(KA) 40-125
❖ 防护等级
IP4X
.
7
五、性能特点
❖额定电压（kv）
3.6/7.2/12
❖ 最高工作电压（kv）
3.6/7.2/12
❖ 工频耐受电压（kv）
42(lmin)
❖ 冲击耐受电压（kv）
75
❖ 额定频率
50HZ
操作把手、仪表、状态指示灯（或状态显示器）
等；继电器室内，安装有端子排、微机保护控
制回路直流电源开关、微机保护工作直流电源、
ห้องสมุดไป่ตู้
储能电机工作电源开关（直流或交流），以及
特殊要求的二次设备。
.
13
高压开关柜基本知识
第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1内部设备的保护程度。
表1-21.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无―五防‖功能或―五防功能不全‖是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，―内部故障‖是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。
环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
高压开关柜PPT
02
品牌成为企业竞争的重要法宝，各大企业纷纷加强品牌建设，
提升品牌影响力。
服务竞争
03
在产品质量趋同的情况下，服务成为企业赢得市场的关键，各
企业纷纷提升服务水平，满足客户需求。
08 总结：提高高压开关柜性 能，满足多样化需求
回顾本次项目成果
成功研发新型高压开关柜，具有 更高的断路能力和更长的使用寿
命。
实现了高压开关柜的智能化和远 程监控，提高了运行可靠性和维
护便捷性。
满足了不同客户对高压开关柜的 多样化需求，拓展了市场应用范
围。
展望未来发展趋势
高压开关柜将向更高电压等级、 更大容量方向发展，以满足电 力系统不断升级的需求。
智能化、自动化将成为高压开 关柜的重要发展趋势，提高设 备的自诊断和自恢复能力。
注意事项和常见问题解答
注意事项 在选型和使用过程中，应严格遵守国家相关标准和规范。
在安装和调试过程中，应按照厂家提供的说明书和技术要求进行。
注意事项和常见问题解答
• 在运行过程中，应定期进行检查和维护，确保开关柜的正 常运行。
注意事项和常见问题解答
问
高压开关柜的额定电流和开断能 力如何选择？
答
化，提高运行效率和安全性。
环保材料
为降低能耗和减少环境污染，高压 开关柜行业正积极研发环保材料， 如低碳、无卤素等。
高可靠性设计
提高产品的可靠性和稳定性是技术 创新的重要方向，以满足电力系统 对高压开关柜的严苛要求。
行业标准规范解读
国家标准
高压开关柜行业需遵循国家标准， 如GB/T 11022《高压开关设备 和控制设备标准的共用技术要求》
的开关柜。
使用环境条件
《开关柜知识培训》PPT课件
了解开关柜常见故障类型 及排除方法，如触头接触 不良、机构卡涩等。
维修工具与材料
掌握常用维修工具及材料 的使用方法，如万用表、 螺丝刀、绝缘材料等。
维修注意事项
在维修过程中，注意保持 清洁、干燥，避免短路、 触电等危险。
安全注意事项
电气安全
严格遵守电气安全操 作规程，确保开关柜 及周围环境无漏电、
开关柜是一种电气设备，用于电力系统发电、输 电、配电和电能转换过程中，起到通断、控制或 保护等作用。
02 整体结构
开关柜通常由柜体、断路器、隔离开关、接地开 关、互感器、避雷器、母线等部件组成。
03 分类方式
开关柜可根据电压等级、用途、结构形式等多种 方式进行分类。
主要部件及功能介绍
断路器
用于接通、分断电路，具有过载、 短路等保护功能。
行业规模与增长
近年来，开关柜行业保持稳步增长，市场规模持续扩大，受益于电 力、建筑等行业的快速发展。
竞争格局分析
开关柜行业竞争激烈，国内外品牌众多，市场集中度逐渐提高，领 先企业在技术研发、产品质量、服务等方面具有明显优势。
行业痛点与需求
当前，开关柜行业面临着产品同质化、价格战、技术创新不足等问题， 市场对高性能、高可靠性、智能化的开关柜产品需求迫切。
06
培训考核篇
培训目标设定
掌握开关柜基本知识和操作技能 提高开关柜故障排查和应急处理能力
了解开关柜安全操作规程及注意事项 培养良好的职业素养和团队合作精神
培训内容安排
开关柜基础知识介绍
开关柜操作演示及实践
安全操作规程讲解及案例 分析
故障排查与应急处理技巧 分享
职业素养与团队合作能力 培养
培训效果评估方法
技术创新方向预测
维修工具与材料
掌握常用维修工具及材料 的使用方法，如万用表、 螺丝刀、绝缘材料等。
维修注意事项
在维修过程中，注意保持 清洁、干燥，避免短路、 触电等危险。
安全注意事项
电气安全
严格遵守电气安全操 作规程，确保开关柜 及周围环境无漏电、
开关柜是一种电气设备，用于电力系统发电、输 电、配电和电能转换过程中，起到通断、控制或 保护等作用。
02 整体结构
开关柜通常由柜体、断路器、隔离开关、接地开 关、互感器、避雷器、母线等部件组成。
03 分类方式
开关柜可根据电压等级、用途、结构形式等多种 方式进行分类。
主要部件及功能介绍
断路器
用于接通、分断电路，具有过载、 短路等保护功能。
行业规模与增长
近年来，开关柜行业保持稳步增长，市场规模持续扩大，受益于电 力、建筑等行业的快速发展。
竞争格局分析
开关柜行业竞争激烈，国内外品牌众多，市场集中度逐渐提高，领 先企业在技术研发、产品质量、服务等方面具有明显优势。
行业痛点与需求
当前，开关柜行业面临着产品同质化、价格战、技术创新不足等问题， 市场对高性能、高可靠性、智能化的开关柜产品需求迫切。
06
培训考核篇
培训目标设定
掌握开关柜基本知识和操作技能 提高开关柜故障排查和应急处理能力
了解开关柜安全操作规程及注意事项 培养良好的职业素养和团队合作精神
培训内容安排
开关柜基础知识介绍
开关柜操作演示及实践
安全操作规程讲解及案例 分析
故障排查与应急处理技巧 分享
职业素养与团队合作能力 培养
培训效果评估方法
技术创新方向预测
高压开关柜培训课件
总结词
高压开关柜升级改造中的注意事项
改造前需制定详细的方案，包括设计图纸、施工步骤、工期和预算等。在改造过程中，要严格遵守方案进行施工，确保改造质量和进度。
改造方案的设计和实施
在改造过程中，需要对高压开关柜进行选型和配套设施的完善。选择符合实际需求且具有先进技术的设备，能够提高设备的运行效率和可靠性，减少后期维护成本。
检查导流设备是否正常，如导流片、导流风道等。
处理方法
根据故障原因采取相应的处理方法，如修复通风设备、调整导流设备或更换元器件等。
检查元器件
检查元器件是否正常，如断路器、互感器等。
05
高压开关柜调试和维护常见问题及解决方法
总结词
高压开关柜调试过程中的常见问题主要包括断路器故障、拒动故障、误动故障等，每种故障的处理方法各不相同。
1
高压开关柜操作规范
2
3
在进行高压开关柜操作前，应首先检查设备是否处于安全状态，如断路器是否断开，操作把手是否正确等。
操作前检查
操作高压开关柜时，必须严格遵守操作规程，一般应先操作断路器，再操作隔离闸刀，最后操作负荷开关，避免带电操作。
操作步骤
操作完成后，应再次检查设备状态，确保设备处于正确状态，如断路器是否断开或闭合，操作把手是否复位等。
设备选型
高压开关柜的配套设施包括电缆沟、排水设施、通风设备和消防设施等。在改造过程中，要对这些配套设施进行完善，保证高压开关柜长期稳定运行，提高整体设备的可靠性和安全性。
配套设施的完善
THANK YOU.
谢谢您的观看
绝缘措施
高压开关柜在操作过程中应进行强制隔离，防止人员误入带电区域。
强制隔离
对于易燃易爆环境，高压开关柜应采用防爆设计，确保运行安全。
高压开关柜升级改造中的注意事项
改造前需制定详细的方案，包括设计图纸、施工步骤、工期和预算等。在改造过程中，要严格遵守方案进行施工，确保改造质量和进度。
改造方案的设计和实施
在改造过程中，需要对高压开关柜进行选型和配套设施的完善。选择符合实际需求且具有先进技术的设备，能够提高设备的运行效率和可靠性，减少后期维护成本。
检查导流设备是否正常，如导流片、导流风道等。
处理方法
根据故障原因采取相应的处理方法，如修复通风设备、调整导流设备或更换元器件等。
检查元器件
检查元器件是否正常，如断路器、互感器等。
05
高压开关柜调试和维护常见问题及解决方法
总结词
高压开关柜调试过程中的常见问题主要包括断路器故障、拒动故障、误动故障等，每种故障的处理方法各不相同。
1
高压开关柜操作规范
2
3
在进行高压开关柜操作前，应首先检查设备是否处于安全状态，如断路器是否断开，操作把手是否正确等。
操作前检查
操作高压开关柜时，必须严格遵守操作规程，一般应先操作断路器，再操作隔离闸刀，最后操作负荷开关，避免带电操作。
操作步骤
操作完成后，应再次检查设备状态，确保设备处于正确状态，如断路器是否断开或闭合，操作把手是否复位等。
设备选型
高压开关柜的配套设施包括电缆沟、排水设施、通风设备和消防设施等。在改造过程中，要对这些配套设施进行完善，保证高压开关柜长期稳定运行，提高整体设备的可靠性和安全性。
配套设施的完善
THANK YOU.
谢谢您的观看
绝缘措施
高压开关柜在操作过程中应进行强制隔离，防止人员误入带电区域。
强制隔离
对于易燃易爆环境，高压开关柜应采用防爆设计，确保运行安全。
高压开关柜基本知识
第一章高压开关柜概述一、基本概念1．开关柜(又称成套开关或成套配电装置）：它是以断路器为主的电气设备;是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2．高压开关设备:主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结(母线)、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”:防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表１-15．防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2二、开关柜的主要特点：１.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路（一次回路)方案和一个辅助回路(二次回路)方案,当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构,实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用．因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
４.具有抑制内部故障的功能, “内部故障”是指开关柜内部电弧短路引起的故障,一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件：1.环境温度:周围空气温度不超过4０℃(上限），一般地区为－5℃(下限)，严寒地区可以为-15℃。
环境温度过高,金属的导电率会减低，电阻增加,表面氧化作用加剧；另一方面，过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
高压开关柜讲义.pptx
2024/9/27
第8页/共43页
• 当手车用转运车运入柜 体断路器室时，便能可 靠锁定在断开位置/试 验位置
• 手车到工作位置后，推进手柄 无法再摇动，其对应位置显示 灯或位置显示器便显示其所在 位置。
• 插入二次控制插头后， 柜体位置显示灯或位置 显示器便显示其所在位 置，而且只有安全锁定 后，才能摇动推进机构， 将手车推向工作位置。
后，手车无法移动，防止了带负荷误推拉断路器手车。 2、仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置。仅
当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关可配带电 显示装置及电磁锁）。这样就实现了防止带电误合接地开关及防止了接地开关处在闭合 位置时关合断路器。 3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电间隔。 4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。 5、断路器手车在工作位置时，二次插头被锁定不能拔除。 6、各柜体可装电气联锁。
2024/9/27
第16页/共43页
2024/9/27
◆ 断路器的操动机构结构
断路器的操动机构采用模 块化的弹簧操动机构，具 有手动和电动储能功能， 机械零部件少，可靠性高。 操动机构置于断路器机箱 内，该机箱同时用做操动 机构的框架。机箱被分闸、 合闸模块的四个安装板分 成五个间隔，其间分别装 有操动机构的传动、储能、 脱扣、合闸及缓冲等零部 件。
2024/9/27
第23页/共43页
断路器在操作过程中可能出现下列现象
一、不能合闸。 原因：1、处于未储能状态。
2、已处于合闸状态。 3、手车式断路器未完全进入工作位置或试验位置。 4、合闸闭锁装置辅助电源未接通。 5、二次线松动或二次线路不准确。 二、不能摇进摇出。 原因：1、断路器处于合闸状态。 2、摇进手柄未完全插入摇进孔。 3、摇进机构未完全到试验位置，致使舌板不能与柜体解锁 4、柜体接地联锁未解开。
第8页/共43页
• 当手车用转运车运入柜 体断路器室时，便能可 靠锁定在断开位置/试 验位置
• 手车到工作位置后，推进手柄 无法再摇动，其对应位置显示 灯或位置显示器便显示其所在 位置。
• 插入二次控制插头后， 柜体位置显示灯或位置 显示器便显示其所在位 置，而且只有安全锁定 后，才能摇动推进机构， 将手车推向工作位置。
后，手车无法移动，防止了带负荷误推拉断路器手车。 2、仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置。仅
当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关可配带电 显示装置及电磁锁）。这样就实现了防止带电误合接地开关及防止了接地开关处在闭合 位置时关合断路器。 3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电间隔。 4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。 5、断路器手车在工作位置时，二次插头被锁定不能拔除。 6、各柜体可装电气联锁。
2024/9/27
第16页/共43页
2024/9/27
◆ 断路器的操动机构结构
断路器的操动机构采用模 块化的弹簧操动机构，具 有手动和电动储能功能， 机械零部件少，可靠性高。 操动机构置于断路器机箱 内，该机箱同时用做操动 机构的框架。机箱被分闸、 合闸模块的四个安装板分 成五个间隔，其间分别装 有操动机构的传动、储能、 脱扣、合闸及缓冲等零部 件。
2024/9/27
第23页/共43页
断路器在操作过程中可能出现下列现象
一、不能合闸。 原因：1、处于未储能状态。
2、已处于合闸状态。 3、手车式断路器未完全进入工作位置或试验位置。 4、合闸闭锁装置辅助电源未接通。 5、二次线松动或二次线路不准确。 二、不能摇进摇出。 原因：1、断路器处于合闸状态。 2、摇进手柄未完全插入摇进孔。 3、摇进机构未完全到试验位置，致使舌板不能与柜体解锁 4、柜体接地联锁未解开。
高压开关柜课件
紧固。
润滑保养
对需要润滑的部位，如 轴承、齿轮等，定期加
注润滑油或润滑脂。
仪表校验
定期校验各仪表、指示 灯的准确性和可靠性。
故障诊断及处理方法
故障现象分析
根据故障现象，如指示灯不亮、仪表无指示等，初步分析 故障原因。
故障定位
利用专业工具或仪器，对可能发生故障的部位进行逐一排 查，确定故障点。
故障处理
智能化改造提升方案探讨
智能化改造的目标和原则
明确高压开关柜智能化改造的目标和原则，包括提高设备 运行安全性、可靠性、经济性等。
智能化技术的应用
探讨将物联网、大数据、人工智能等先进技术应用于高压 开关柜的智能化改造中，实现设备状态的实时监测、故障 诊断、优化运行等功能。
智能化改造的实施方案
制定详细的智能化改造实施方案，包括技术路线、改造计 划、投资预算、效益评估等内容，确保改造工作的顺利进 行。
定制化解决方案探讨
特殊需求定制
01
针对客户的特殊需求，如特殊电压等级、特殊防护等级等，提
供定化解决方案。
智能化升级
02
结合现代电力电子技术和控制技术，实现高压开关柜的智能化
升级，提高设备运行效率和可靠性。
绿色环保设计
03
采用环保材料和设计理念，降低高压开关柜对环境的影响，提
高设备的环保性能。
05 高压开关柜安装 与调试过程
灵活性高
手车式高压开关柜采用可 移动的手车设计，可以方 便地抽出或推入断路器， 便于维护和操作。
安全性好
手车式高压开关柜具有良 好的五防功能，可以有效 防止误操作引发的事故。
适用性强
手车式高压开关柜适用于 各种户内、户外环境，以 及不同电压等级和电流容 量的需求。
润滑保养
对需要润滑的部位，如 轴承、齿轮等，定期加
注润滑油或润滑脂。
仪表校验
定期校验各仪表、指示 灯的准确性和可靠性。
故障诊断及处理方法
故障现象分析
根据故障现象，如指示灯不亮、仪表无指示等，初步分析 故障原因。
故障定位
利用专业工具或仪器，对可能发生故障的部位进行逐一排 查，确定故障点。
故障处理
智能化改造提升方案探讨
智能化改造的目标和原则
明确高压开关柜智能化改造的目标和原则，包括提高设备 运行安全性、可靠性、经济性等。
智能化技术的应用
探讨将物联网、大数据、人工智能等先进技术应用于高压 开关柜的智能化改造中，实现设备状态的实时监测、故障 诊断、优化运行等功能。
智能化改造的实施方案
制定详细的智能化改造实施方案，包括技术路线、改造计 划、投资预算、效益评估等内容，确保改造工作的顺利进 行。
定制化解决方案探讨
特殊需求定制
01
针对客户的特殊需求，如特殊电压等级、特殊防护等级等，提
供定化解决方案。
智能化升级
02
结合现代电力电子技术和控制技术，实现高压开关柜的智能化
升级，提高设备运行效率和可靠性。
绿色环保设计
03
采用环保材料和设计理念，降低高压开关柜对环境的影响，提
高设备的环保性能。
05 高压开关柜安装 与调试过程
灵活性高
手车式高压开关柜采用可 移动的手车设计，可以方 便地抽出或推入断路器， 便于维护和操作。
安全性好
手车式高压开关柜具有良 好的五防功能，可以有效 防止误操作引发的事故。
适用性强
手车式高压开关柜适用于 各种户内、户外环境，以 及不同电压等级和电流容 量的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
高压真空断路器
开关柜左侧面图
A
A、母线室
ቤተ መጻሕፍቲ ባይዱ
B、断路器室
C、电缆室
C
D、继电器室
D D
B
A
B
C
电流互感器.
高压三相母线排
高压 电缆
高压真空断路器
手车 外壳 保护 接地 线
避雷器
.
A
高压真空断路器 开关柜母线室
分支母线
上口 静触头盒
A.母线室 包括：母线套管（支持、固定母线排，并使母线排对柜体绝 缘）； 主母线（汇集、分配电能）； 分支母线（从主母线引出的分支至断路器上口静触头） 静触头盒（支持、固定断路器上口静触头，并使上口静触头 对柜体绝缘）
开关柜内电器元件：
一次电器元件（主回路设备）： 电流互感器简称 CT[如：LZZBJ9-10] 电压互感器简称 PT[如:JDZJ-10] 接地开关[如:JN15-12] 避雷器(阻容吸收器） 隔离开关[如:GN19-12、GN30-12、 GN25-12] 高压断路器[如：少油型(S)、真空型(Z) 、SF6 型(L)]
零序电流互感器（出线高压电缆三 相一并穿过零序电流互感器中心， 正常情况三相电流向量和为零，当 发生单相接地时，二次线圈将有感 应电流，带动继电器，使保护装置 动作。 ） 后柜门（其用六角螺栓拧紧，并带 有电磁锁（只有出线侧不带电情况 下才能解锁，需要操作电源,其操作 电源直接取自柜顶直流小母线，特 殊情况下可使用钥匙机械解锁））
② 海拔高度: 一般不超过 1000 米 ③ 环境湿度: 日平均值不大于 95%，月平均值不大于 90% ④ 地震烈度: 不超过 8 度 ⑤ 其它条件: 没有火灾、爆炸危险、严重污染、化学腐蚀及剧
烈振动的场所
二、高压开关柜组成
A、母线室 B、断路器室 C、继电器室 1、泄压装置 2、主母线 3、分支母线 4、母线套管 5、隔离开关 6、电流互感器 7 、隔离开关操作机构 8、联锁机构 9、电缆 10、氧化锌避雷器 11、接地母线 12、控制小母线 13、接地开关 14、接地开关操作机构 15、真空断路器 16、加热装置 17二次插头
柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备
进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备:
1.继电器
7.频率表
13.按钮
2.电度表
8.熔断器
14.微机综合保护装置等等
3.电流表
9.空气开关
4.电压表
10.转换开关
5.功率表
11.信号灯
6.功率因数表
12.电阻
高压配电室10kV段
① 环境温度:周围空气温度不超过 40℃(上限)，一般地区为-
5 ℃(下限)，严寒地区可以为-15 ℃ 。环境温度过高,金属 的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强 度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终 会导致绝缘件的破坏
地刀传动机构 同一根连轴
当设备需要检修，开关柜需要转 至检修状态的，应使用三相接地 线挂在出线铜排上，挂接地线前 应注意核对确认设备开关后柜门， 防止误入带电间隔，以及使用高 压验电器验明确无电压。
.
可加锁防止误操作
B.手车室 手车轨道（供手车在柜内 手车室 移动时的导向和定位用） 静触头盒隔板（手车在试 验位置和工作位置的移动 过程中，遮挡上、下静触 头盒的活门自动相应打开 或闭合，形成隔室间有效 手车轨道 的隔离）
接地刀闸：在高压系统中，例如10kV 系统内的线路出线开关或电源进线开 关等，为了安全起见，当断路器断开 后，要将线路三相短路并接地，而这 个将线路三相短路并接地的功能，就 是用一组刀闸来实现的，即当断路器 已断开后，同时将线路三相短路并接 地。这个刀闸就是接地刀闸。
弹簧储能机构
后仓门锁
只有当接地 刀闸处于合 闸位置后仓 门才能开启
技术讲课 授课人：王凯
真空断路器
避雷器 PT一次侧
保险
PT一次侧 隔离手车
F-C负荷开关 电流互感器
零序电流互感器 PT
高压熔断器 真空接触器
带电显示器
10kV计量柜
10kV PT柜
PT一次侧 隔离开关 保险
PT
带电显示器
PT一次侧 隔离手车
培训内容框架 一、高压开关柜概述 二、高压开关柜组成 三、开关柜的四个电气状态 四、开关柜的联锁 五、相关操作及注意事项
.
电 流 互 感 器
电缆室
电压传感器
避 雷 器
零序 电流 互感器
.
开关柜后柜门
C.电缆室 包括：电流互感器（测量出线线电 流值，为电流表、计量装置、保护 装置等提供电流信号） 出线高压电缆（出线侧通过高压电 缆与用电负荷连接）
电流互感器
避雷器（设备过电压保护装 置，并联在断路器出线侧， 设备正常运行后一般不需要 操作） 电压传感器（带电显示装置 的传感器，为带电显示装置 及电磁锁提供带电信号）。
高压接触器[如： JCZ3-10D/400A 型] 高压熔断器[如：RN2-12、XRNP-12] 变压器[如:SC(L)系列干变、 S 系列油变] 高压带电显示器[GSN-10Q 型] 绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套] 主母线和分支母线 高压电抗器[如串联型:CKSC 和起动电机型:QKSG] 负荷开关[如:FN26-12(L)、FN16-12(Z)] 高压单相并联电容器[如:BFF12-30-1] 等等
静触头盒隔板 静触头盒隔板
断路器本体操作面板
手车底盘及锁环 移动操作插口
B 断路器本体
二次插件
三相灭弧柱及上、下口动触头：
手车式断路器本体： ① 手车底盘（支持断路器本体，使断路器在试验/工作位置移动， 以及配合检修小车将断路器从手车室中拉出） ② 手车底盘锁环（锁住手车底盘在手车室内，具体操作在后面 会详细介绍） ③ 手车移动摇杆及移动操作插口：用于断路器在“工作、试验” 两个位置的移动操作,将移动摇杆插入后，顺时针为将断路器推 进，逆时针为将断路器摇出。
一、高压开关柜概述
开关柜（又称成套开关或成套配电装置） ：它是以断路 器 为主的电气设备；是指生产厂家根据电气一次主接 线图的要求，将有关的高低压电器（包括控制电器、保 护电器、测量电器）以及母线、载流导体、绝缘子等装 配在封闭的或敞开的金属柜体内，作为电力系统中接受 和分配电能的装置。
高压开关柜正常使用条件
