建筑构造第14章 单层工业厂房大门、侧窗和天窗构造
《单层厂房天窗构造》课件
线状天窗
线状天窗呈长条形开口，可在厂房内部创造流 线型的天光照明效果。
圆形天窗
圆形天窗呈圆形开口，适合在厂房建筑中营造 独特的视觉效果。
带翻转装置的天窗
带翻转装置的天窗可实现灵活的开合操作，便 于调节光线和通风。
单层厂房天窗构造
1 外壳层
承担保护和隔热的功能， 常用材料包括金属、塑料 和复合材料。
2 内壳层
提供内部饰面和隔热的功 能，采用隔热材料和装饰 材料。
3 中空层
增加天窗的隔热和隔音效 果，中空层空间常填充气 体或真空。
4 支撑结构
5 紧固件
用于支持天窗的重量和提供稳定的结构支持， 常用材料包括钢材和铝材。
用于连接各个部件，确保天窗的稳固性和密 封性。
安装流程
准备工作、安装天窗体系、测试和调整。
维护要点
2
定期清洁、检查密封性和机械部件，及 时修复和更换损坏部件。
结论
单层厂房天窗的应用前景广阔，可为厂房内部提供良好的照明和通风环境，同时满足建筑美学需求。未来的发 展趋势将更加注重节能和可持续发展。
参考文献
作者 张三 李四 王五
标题 厂房建筑设计与施工 天窗与采光设计手册 建筑材料应用指南
单层厂房天窗构造
单层厂房天窗构造是现代建筑设计中的重要组成部分，本课件将介绍天窗的 作用、常见类型、构造和天窗在厂房建筑中起到提供自然光照、通风和美观的作用。本节将介绍天窗的作用及其在厂房建筑中的重要性， 同时探讨单层厂房天窗的优劣势。
常见单层厂房天窗类型
四角天窗
出版年份 2015 2018 2021
单层厂房天窗材料选择
玻璃材料
工业建筑构造概述 ppt课件
（二）中柱与纵向定位轴线的联系
1.等高跨中柱
（1）无变形缝等高跨中柱 等高跨的中柱，其上柱中心线应与纵向定位轴线相重合。 若由于吊车起重量或构造等要求需设插入距时，一般采用单柱
3.经济合理
ppt课件
46
（三）柱距的确定 6m柱距是一般采用的基本柱距，在实际工程中应用较广， 经济效果较好，但6m柱距不便布置设备，厂房的通用性 也较差。
1.托架承重方案 托架承重方案也称局部抽 柱法。
托架梁
ppt课件
47
2.不带托架承重方案 不带托架承重方案的柱 距一般为12m，与其配 套的为12m系列构件， 这种方案的柱网尺寸较 大，结构形式简单，工 业化水平较高，有较强 的通用性和灵活性。
ppt课件
5
ppt课件
6
ppt课件
7
ppt课件
8
（二）按厂房内部生产状况分类 1.热加工厂房 在生产过程中散发大量热量、烟尘的厂房。如 炼钢、轧钢、铸造等车间。 2.冷加工车间 在正常温度、湿度条件下进行生产的车间。如 机械加、装配等车间。
ppt课件
9
3.恒温、恒湿车间 产品的生产对室内温度、湿度的稳定性要求很 高的车间。如精密仪器、纺织等车间。 4.洁净车间 产品的生产对空气的洁净度要求很高的车间。 如医药、集成电路等生产车间。
工业建筑构造概述
ppt课件
1
第十四章 工业建筑构造概述
提要：本章介绍工业建筑的特点、单层厂房结构体系和 起重运输设备；讲述单层厂房的平面、剖面特征及定位 轴线的标定方法。
ppt课件
2
第一节 工业建筑的特点与分类
一、工业建筑的特点 1.建筑设计应满足生产工艺要求； 2.工业建筑内部空间大； 3.屋顶面积大，构造复杂； 4.结构承载力大，采用大型构件。
钢结构工业厂房大门及天窗的设计
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
钢结构工业厂房大门及天窗的设计更新时间：2012-11-6 14:23:05点击次数：533钢结构工业厂房大门及天窗的设计一、大门单层工业厂房的大门主要用于生产运输和人流通行。
因此，大门的尺寸应根据运输工具的类型、运输货物的外形尺寸及通行高度等因素确定，一般大门的尺寸比装满货物时车辆宽出600～1000mm，高出400～600mm。
单层工业厂房的大门类型及其构造方式与民用建筑基本相同。
厂房大门的门框有钢筋混凝土和砖砌两种。
二、天窗1 矩形天窗矩形天窗沿厂房纵向布置，为简化构造并留出屋面检修和消防通道，在厂房两端和横向变形缝的第一柱间通常不设天窗。
在每段天窗的端壁应设置天窗屋面的消防检修梯。
矩形天窗主要由天窗架、天窗屋顶、天窗端壁、天窗侧板及天窗扇等组成，如图所示：工业厂房矩形天窗构造组成1.“噢，居然有土龙肉，给我一块！”2.老人们都笑了，自巨石上起身。
而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
钢结构工业厂房大门及天窗的设计
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
钢结构工业厂房大门及天窗的设计更新时间：2012-11-6 14:23:05点击次数：533钢结构工业厂房大门及天窗的设计一、大门单层工业厂房的大门主要用于生产运输和人流通行。
因此，大门的尺寸应根据运输工具的类型、运输货物的外形尺寸及通行高度等因素确定，一般大门的尺寸比装满货物时车辆宽出600～1000mm，高出400～600mm。
单层工业厂房的大门类型及其构造方式与民用建筑基本相同。
厂房大门的门框有钢筋混凝土和砖砌两种。
二、天窗1 矩形天窗矩形天窗沿厂房纵向布置，为简化构造并留出屋面检修和消防通道，在厂房两端和横向变形缝的第一柱间通常不设天窗。
在每段天窗的端壁应设置天窗屋面的消防检修梯。
矩形天窗主要由天窗架、天窗屋顶、天窗端壁、天窗侧板及天窗扇等组成，如图所示：工业厂房矩形天窗构造组成1.“噢，居然有土龙肉，给我一块！”2.老人们都笑了，自巨石上起身。
而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
工业建筑天窗构造
2.3
矩形通风天窗
2.3.1 挡风扳的形式及构造 挡风板可做成垂直的、倾斜的、折线形和曲线形等几种 形式（图6-2-3-2）。
挡风板支架两种支承方式：
①立柱式（图6-2-3-3）②悬挑式（图6-2-3-4）。
2.3
矩形通风天窗
2.3.2 挡风设施
1、挡雨方式及挡雨片的布置
天窗的挡雨方式可分为水平口、垂直口设挡雨片以 及大挑檐挡雨三种（图6-2-3-5）。
2.4 下沉式天窗
2.4.1 井式天窗构造 井式天窗是将屋面拟 设天窗位置的屋面板下沉 铺在屋架下弦上，形成一 个个凹嵌在屋架空间内的 井状天窗（图6-2-4-1）。 它具有布置灵活、排风路 径短捷、通风性能好、采 光均匀等特点。在热加工 车间中广泛采用，一些局 部热源的冷加工车间也有 应用。
2.4 下沉式天窗
2.4 下沉式天窗
2.4.3 横向下沉式天窗概述 横向下沉式天窗（图6-2-4-17）是将相邻柱距的整跨屋 面板一上一下交替布置在屋架的上、下弦，利用屋架高度 形成横向的天窗。横向下沉式天窗可根据采光要求及热源 布置情况灵活布置。特别是当厂房的跨间为东西向时，横 向天窗为南北向，可避免东西晒。
第2章 单层工业建筑天窗构造 2.5 锯齿形天窗及其它天窗Biblioteka 锯齿形天窗外观2.5
锯齿形天窗及其它天窗
2.5.1锯齿形天窗 为了保证采光均匀，锯齿 形天窗的轴线间距不宜超 过工作面至天窗下缘高度 的2倍。因此,在跨度较大 的厂房中设锯齿形天窗时， 宜在屋架上设多排天窗 （图6-2-5-2）。 锯齿形天窗的构成与 屋盖结构有密切的关系， 种类较多，以下介绍常见 的两种。
矩形天窗主要由天窗架、天窗扇、天窗屋面板、侧 板及端壁等构件组成
单层工业建筑外墙及厂房大门、地面构造
墙和柱的连结
2021/4/1
6
单层工业建筑外墙及厂房大门、地面构 造
（3）女儿墙的拉结构造：女儿 墙是墙体上部的外伸段，其厚 度一般不小于240mm（南方地区 也有的用180mm），其高度不仅 应满足构造设计的需要，还要 保护在屋面从事检修、清灰、 擦洗天窗等工作人员的安全。 因此在非地震区当厂房较高或 屋坡较陡时，一般宜设置高度 lm左右的女儿墙，或在厂房的 檐口上设置相应高度的护栏。 受设备振动影响较大的或地震 区的厂房，其女儿墙的高度则 不应超过500mm，并须用整浇的 钢筋混凝土压顶板加固之。
单层厂房外墙构造与民用建筑外墙构造有许多相似之处， 在这里我们着重介绍其特殊的部分。
2021/4/1
2
单层工业建筑外墙及厂房大门、地面构
造 一、承重砖墙与砌块墙
承重砖墙及砌块墙的高度一般不宜超过11m。为了增加其 刚度、稳定性和承载能力，通常平均每隔4～6m间距应设置壁 柱。当地基较弱或有较大振动荷载等不利因素时，还应根据 结构需要在墙体中设置钢筋混凝土圈梁或钢筋砖圈梁。一般 情况下，当无吊车厂房的承重砖墙厚度小于240mm，檐口标高 为5～8m时，要在墙顶设置一道圈梁，超过8m时应在墙中间部 位增设一道；当车间有吊车时，还应在吊车梁附近增设一道
单层工业建筑外墙及厂房大门、地面构 造

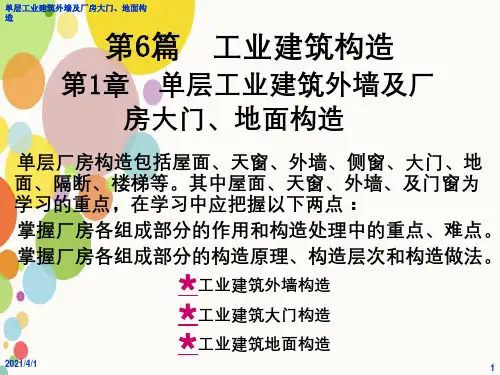

第6篇
工业建筑构造
第1章 单层工业建筑外墙及厂
房大门、地面构造
单层厂房构造包括屋面、天窗、外墙、侧窗、大门、地 面、隔断、楼梯等。其中屋面、天窗、外墙、及门窗为 学习的重点，在学习中应把握以下两点：
掌握厂房各组成部分的作用和构造处理中的重点、难点。
掌握厂房各组成部分的构造原理、构造层次和构造做法。
2021/4/1
单层厂房围护结构课件
16.1.3 大门
工业厂房大门的尺寸应根据所需运输工具类型、规格、运输货物的外形并考虑通行方便等因素来确定。
1大门洞口尺寸
单层厂房的大门，一 般 洞 口尺寸应比通过的满载货物车辆的轮廓尺寸加宽 600～1000mm，加高400～500mm，同时，还应符合建筑模数协调标准的规定以300mm 为扩大模数进级
16.2.1 屋盖基层
包括屋面板、瓦、檩条等
16.2.2 屋面排水
有组织排水 无组织排水
1 排水方式
有组织排水 无组织排水
1）无组织排水
Web页介绍
2）有组织排水
有组织排水是通过屋面上的天沟、雨水斗、雨水管等有组织地将雨水疏导到散水坡、雨水明沟或雨水管网。 厂房屋面的有组织排水，有下列几种方式：
5 天窗侧板
在天窗扇下部需设置天窗侧板，侧板的作用是防止雨水溅入车间及防止因屋面积雪挡住天窗扇。 高度一般高于屋面300mm，不宜过高，否则会加大天窗架的高度。
天窗开关
16.3.2 矩形避风天窗
矩形通风天窗由矩形天窗及其两侧的挡风板所构成。
16.3.3 井式天窗
下沉式天窗是在拟设置天窗的部位，把屋面板下移铺在屋架的下弦上，从而利用屋架上下弦之间的空间构成天窗，可分为井式、纵向下沉和横向下沉三种类型。如下图所示。
消防检修梯照片
2 走道板
走道板又称安全走道板，是为维修吊车轨道及检修吊车而设。
3 隔断
见web页
结束
① 内落水
特点及适用范围见web
② 内落外排水
特点及适用范围见web
③ 檐沟外排水
特点及适用范围见web
④ 长天沟外排水
特点及适用范围见web
长天沟端部溢流口
14单层工业厂房的窗与门
中悬式钢天窗开启角度为60°～80°，通风效果好，
防雨性能较差。
图14-11上悬钢天窗扇
（二）矩形避风天窗
矩形天窗两侧加设挡风板，窗口不设窗扇，增加挡雨设 施，称为矩形避风天窗 (图14-12)。挡风板的布置可采用 垂直式或外倾式如图14-13所示。
图14-12矩形避风天窗示意
图14-13挡风板的型式 （a）垂直式挡风板（b）外倾式挡风板
图14-2 钢窗横档、竖梃安装示例
第二节 单层工业厂房的天窗
一、天窗的类型及特点 （一）天窗的类型
从构造形式上可分为上凸式天窗、锯齿形天窗、下 沉式天窗和平天窗。按功能分，有采光天窗与通风天窗 两大类型，如图14-3所示。
（二）天窗的特点及适用范围
1、上凸式天窗 矩形天窗：见图14-3(a)。具有光线均匀，防雨较好，窗扇 可开启兼作通风口等优点，在冷加工车间应用广泛。缺点 是构件类型多，自重大，造价高。 梯形天窗：两侧采光面与水平面倾斜，采光效率与矩形天 窗相比约高60%，但均匀性较差，并有大量直射阳光，防 雨性能较差。 M形天窗：见图14-3(b)。倾斜的顶盖便于疏导气流并增加 光线反射，故其通风、采光效率比矩形天窗高，但排水结
图14-17 钢丝网水泥挡雨片安装构造
图14-18 薄钢板挡雨片
三、平天窗 （一）平天窗的类型
平天窗是在屋顶水平面直接开设采光孔洞进行采光，有 采光板、采光罩和采光带三种形式。
1.采光板：如图14-19所示。
2.采光罩：如图14-20所示。 3.采光带：如图14-21所示。
图14-19采光板 （a）小孔采光板（b）中孔采光板 （c）大孔采光板（d）采光板组成
1.挡风板的构造
挡风板由面板和支架两部分组成。支架有直立柱式和
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（四）开关器
空腹钢窗窗料
2、实腹钢窗窗料 实腹钢窗的窗料是热轧型钢，截面肋厚大，抗锈蚀性强。
实腹钢窗窗料
（二）钢窗的组合 单层厂房侧窗面积大，要用数个基本钢窗拼接而成， 称为组合钢窗。 组合钢窗由竖梃和横档保证整体性和稳定性，基本 钢窗连接固定在窗竖梃和横档上。
（三）钢窗与窗洞的连接 1、基本钢窗与窗洞的连接 （1）钢窗框与窗洞四周砖墙体的连接，一般是在砖墙上预 留50×50×100㎜的孔洞，将燕尾铁脚一端插入孔洞内，
钢木大门门扇的骨架由型钢构成，门芯板采用15mm～25mm厚的木 板，门芯板与骨架用螺栓连接固定。 寒冷地区有保温要求厂房大门，可采用双层门芯板，中间填充保温材 料，并在门扇边缘加钉橡皮条等密封材料封闭缝隙。
（二）折叠门
（1）侧挂式折叠门；
（2）侧悬式； （3）中悬式折叠门 。
侧挂式折叠门
侧悬式折叠门
3、按大门开启方式分，有平开门、上翻门、推拉门、升降门、折叠门、 卷帘门。
厂房大门可用人力、机械和电力方式开关。
平开门
上翻门
推拉门
升降门
折叠门
卷帘门
二、大门构造
（一）平开钢木大门
平开钢木大门由门框和门扇组成。
一般用在不大于3.6m×3.6m的门洞。
门框有钢筋混凝土和砖砌两种。 当门洞宽度大于3m时，宜采用钢筋混凝土门框。 钢筋混凝土门框可直接预埋铁件，砖砌门框在墙内砌入 含有预埋铁件的混凝土块。
远离侧窗位置的采光效果。
3、当侧窗采光良好时，可不必再设采光天窗。
侧窗的布置
（二）侧窗的种类 1、平开窗
2、中悬窗
3、立旋窗 4、固定窗
二、钢侧窗构造 （一）钢窗料型 钢窗按框料截面的形式分为空腹钢窗和实腹钢窗。 1、空腹钢窗窗料
空腹钢窗窗料是由低碳钢经冷轧、焊接形成的薄壁管状型材。 空腹钢窗料壁较薄，容易受到锈蚀破坏。框料成型后，一般需做 内外表面的防锈处理。
再用1：2水泥砂浆或细石混凝土灌实固定，另一端与窗框
用螺栓固定；
（2）钢窗框在混凝土墙体或柱子上，可采用预埋铁件的方 式连接。 （3）窗框固定后，四周缝隙用1：2水泥砂浆填实，以防渗 漏雨水。
2、钢窗拼接件的固定 钢窗拼接件与砖墙的连接固定，一般先在墙体上预留
孔洞，插入钢窗的拼接件并用细石混凝土灌实嵌固。
中悬式折叠门
2、侧悬折叠门构造
（三）推拉门 推拉门由门扇、导轨、地槽及门框组成。门扇可采用 钢木门、钢板门等，每个门扇宽度一般不超过1.8m。
推拉门按支承方式：有上悬式和下滑式。
上悬式推拉门
下滑推拉门
上悬式推拉门
（四）卷帘门
卷帘门构造
第二ቤተ መጻሕፍቲ ባይዱ 侧 窗
一、侧窗的种类
（一）侧窗的布置
1、侧窗按布置有单面侧窗和双面侧窗。 2、在设置有吊车的厂房中，可将侧窗分上、下两段布 置，形成高侧窗和低侧窗。低侧窗下沿略高于工作面，投光 近，对近窗采光点有利；高侧窗投光远，光线均匀，可提高
第14章 单层工业厂房大门和侧窗构造
第一节 大门
一、大门的洞口尺寸与类型 （一）洞口尺寸 门洞的尺寸一般比满装货物的车辆宽出600mm～ 1000mm，高出400mm～600mm。
（二）大门的类型
1、按厂房大门所用材料分，有钢木大门、木大门、钢板门、空腹薄壁钢 门等。
2、按用途有运输工具通行的大门、防火门、保温门、防风门等。
