11-玻璃
16
ZBQ@oa.szpt.net
2.门框:两根边梃和上横槛
门樘的安装 根据不同的施工方式分塞口和立口两种
图15-16 门樘的安装方式
a)塞口 b)立口
1-墙体 2-门框 3-预埋木转 4-过.粱 5-羊角
17
3.门扇:
(1)镶板门、玻璃门、纱门、百页门
(2)夹板门:骨架+面板
第六章 门和窗 Door
& Window
.
1
本章内容:
(1)门窗的形式与尺度(重点) (2)木门构造 (掌握) (3)铝合金窗(了解) (4)其他门窗(了解) (5)遮阳(了解)
ZBQ@oa.szpt.net
.
2
ZBQ@oa.szpt.net
一、门窗的形式与尺度
(一).门的形式与尺度
(3).推拉门:不占空间,受力合理,不易变形,但
在关闭时难于严密,构造较复杂。
单扇推拉门
双扇推拉门
重庆大学建筑城规学院
.
5
轻便推拉门
建筑技术研究所绘制
○门的形式Z与BQ尺@度oa.szpt.net
(4).折叠门:分为侧挂式折叠门和推拉式折叠门两
种。占空间少,构造较复杂,一般用作商业建筑的门,或公 共建筑中作灵活分隔空间用。
.
6
侧挂式
推拉折叠式
○门的形式Z与BQ尺@度oa.szpt.net
(5).转门:可作为寒冷地区公共建筑的外门,但不
能作为疏散门。
.
7
○门的形式Z与BQ尺@度oa.szpt.net
(6).卷帘门:开启时不占用室内外空间,构造复杂、
造价高、一般适用于商业建筑的外门和厂房大门。
.
8
○门的形式Z与BQ尺@度oa.szpt.net
3.玻璃天窗:
设在屋顶上的窗为天窗。进深或跨度大的建筑物,室内光 线差,空气不畅通,设置天窗可以增强采光和通风,改善室 内环境。所以在宽大的单层厂房中,天窗的运用比较普遍。 近年来,在大型公共建筑中设置中庭的方式非常盛行,于是 天窗在民用建筑中也日渐多起来。
.
22
ZBQ@oa.szpt.net
.
(4) 推拉窗:水平推拉窗 :不能全部开启
垂直推拉窗:需升降及制约措施:递物窗
.
14
○窗的形式Z与BQ尺@度oa.szpt.net
2.窗的尺度:符合3M
平开窗:窗扇高800-1200mm,宽≤ 500 推拉窗:窗扇高、宽≤ 1500 中悬窗:窗扇高≤ 1200mm,宽≤ 1000 上、下悬窗:窗扇高300-600mm
(1).平开窗:构造简单,开启灵活,制作维修
方便,使用最广泛
内平开窗
外平开窗
平开窗
重庆大学建筑城规学院 建筑技术研究所绘制
.
10
ZBQ@oa.szpt.net
图\ 窗的开启方式
a)固定窗 b)平开窗 c)上旋窗 d)中旋窗 e)下滑 旋窗 f)立转窗 g)下旋窗 h)垂直推拉窗 i)水平 推拉窗 j)下旋-平开窗
.
11
○窗的形式Z与BQ尺@度oa.szpt.net
(2).固定窗:供采光和眺望之用,不能通风
.
12
○窗的形式Z与BQ尺@度oa.szpt.net
(3) 悬窗:横式悬窗 上悬窗:向外开防雨好
中悬窗:对挡雨、通风有利 下悬窗:向内开通风好,不防雨
立转窗:装纱窗不便,防雨差
.
13
○窗的形式Z与BQ尺@度oa.szpt.net
推拉窗常用的有90系列、70系列、60系列、55系列等。
.
19
3.安装:
(1)固定窗框、横平竖直 (2)填密封材料 (3)玻璃:3-8mm厚
ZBQ@oa.szpt.net
.
20
四、其他门窗
1.塑料门窗:
树脂材料 耐候性好,气密、水密性好
2.塑钢门窗:
ZBQ@oa.szpt.net
.
21
ZBQ@oa.szpt.net
ZBQ@oa.szpt.net
图15-17 塞口门樘在墙上的安装
a)镶板门 b)玻璃门c)纱门 d)百页门 e)上部. 玻璃下部镶板门 f) 上部玻璃或镶板1门8 下部百页门
三、铝合金窗
ZBQ@oa.szpt.net
1.特点:
重量轻、强度高;性能好;坚固耐用;色泽美观
2.框料系列:以窗框的厚度构造尺寸
wenku.baidu.com
23
五、遮阳
1.水平式遮阳: 2.垂直式遮阳: 3.综合式遮阳 4.挡板式遮阳 5.轻型遮阳
ZBQ@oa.szpt.net
.
24
ZBQ@oa.szpt.net
.
25

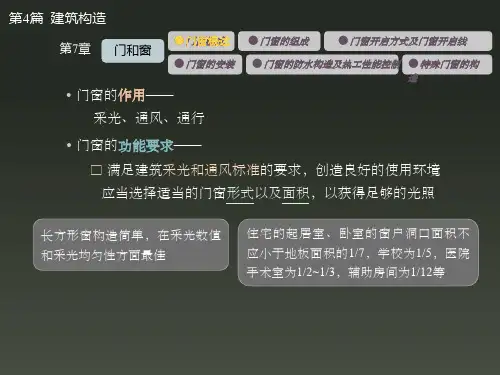

3.窗洞口大小的确定:
窗地比 玻地比 窗墙比
.
15
二、木门构造
ZBQ@oa.szpt.net
1.门的组成:
木门主要由门樘(门框)、门扇,腰头窗(亮子窗)和五金零件
及其附件组成
1-下冒头 2-中冒头 3-上 冒头 4-门樘上槛 5-横档 6-门梃 7-门心板 8-门樘 中梃
9-门樘边梃 10-腰头窗
1.门的形式:要求掌握门的平面图的画法 (1).平开门:构造简单,开启灵活,制作简便,易于
维修,使用最广泛
普通铰链
.
3
○门的形式Z与BQ尺@度oa.szpt.net
(2).弹簧门:广泛用于商店、学校、医院、办公、
商业 为避免人流相撞,门扇或门扇上部应镶嵌玻璃。
.
4
○门的形式Z与BQ尺@度oa.szpt.net
2.门的尺度:
(1)高度不宜小于2100mm 加亮子:300-600mm 公建门:适当提高
(2)宽度 单扇门:700-1000mm 双扇门:1200-1800mm 门扇不宜过宽 辅助房间(浴厕、储藏室等): 700—800mm
.
9
(二).窗的形式与尺度
ZBQ@oa.szpt.net
1.窗的形式:(要求掌握窗的立面图的画法 )
