1.1.1.ARM的成长史

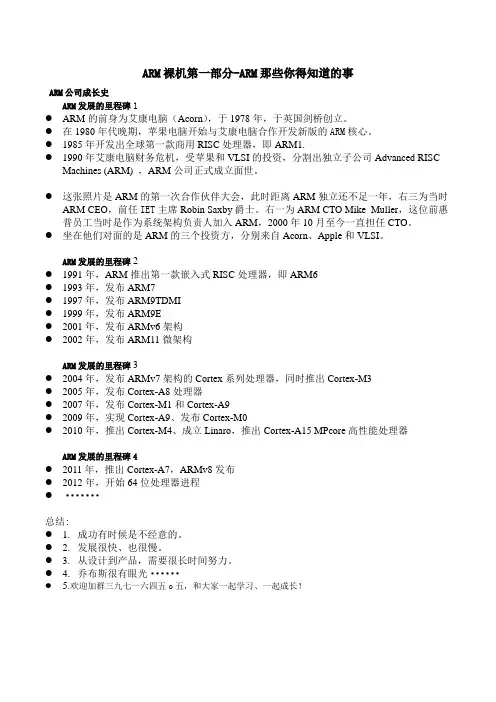

A R M裸机第一部分-A R M那些你得知道的事A R M公司成长史ARM发展的里程碑1●ARM的前身为艾康电脑(Acorn),于1978年,于英国剑桥创立。
●在1980年代晚期,苹果电脑开始与艾康电脑合作开发新版的ARM核心。
●1985年开发出全球第一款商用RISC处理器,即ARM1.●1990年艾康电脑财务危机,受苹果和VLSI的投资,分割出独立子公司Advanced RISCMachines (ARM),ARM公司正式成立面世。
●这张照片是ARM的第一次合作伙伴大会,此时距离ARM独立还不足一年,右三为当时ARM CEO,前任IET主席Robin Saxby爵士。
右一为ARM CTO Mike Muller,这位前惠普员工当时是作为系统架构负责人加入ARM,2000年10月至今一直担任CTO。
●坐在他们对面的是ARM的三个投资方,分别来自Acorn、Apple和VLSI。
ARM发展的里程碑2●1991年,ARM推出第一款嵌入式RISC处理器,即ARM6●1993年,发布ARM7●1997年,发布ARM9TDMI●1999年,发布ARM9E●2001年,发布ARMv6架构●2002年,发布ARM11微架构ARM发展的里程碑3●2004年,发布ARMv7架构的Cortex系列处理器,同时推出Cortex-M3●2005年,发布Cortex-A8处理器●2007年,发布Cortex-M1和Cortex-A9●2009年,实现Cortex-A9、发布Cortex-M0●2010年,推出Cortex-M4、成立Linaro,推出Cortex-A15 MPcore高性能处理器ARM发展的里程碑4●2011年,推出Cortex-A7,ARMv8发布●2012年,开始64位处理器进程●·······总结:●1. 成功有时候是不经意的。
ARM系列发展历程
ThecusN2100 Iyonix
MHz IOP33x 32K/32K L1, 512K L2, IOP34x 1-2 核, RAID 加速器 MMU 应用处理器,七级流 PXA210/PXA250 水线 400 BogoMips@40 PXA255 PXA26x 32KB/32KB, MMU 0 MHz 可达 400 MHz stenE2 Palm Tungsten T3 HTCUniversal, Zaur usSL-C1000,3000,31 800 MIPS 624 MH PXA27x z 00,3200, Dell Aximx 30, x50 ,和 x51 系 列 PXA800(E)F 1000 MIPS 1.25 G Monahans Hz Blackberry 8700, Bl PXA900 ackberry Pearl (810 0) Control Plane Proc IXC1100 essor IXP2400/IXP2800 IXP2850 IXP2325/IXP2350 IXP42x IXP460/IXP465 SIMD, Jazelle DB ARM11 ARMv6 ARM1136J(F)-S X, (VFP),八级流水 线 SIMD, Thumb-2, ARMv6T2 ARM1156T2(F)-S (VFP),九级流水线 SIMD, Jazelle DB ARMv6KZ ARM1176JZ(F)-S X, (VFP) 1-4 核对称多处理 ARMv6K ARM11 MPCore 器,SIMD, Jazelle DBX, (VFP) Application profile, VFP, NEON, Jazell Cortex ARMv7-A Cortex-A8 e RCT, Thumb-2, 13-stage pipeline Embedded profile, ARMv7-R Cortex-R4(F) (FPU) Microcontroller prof ARMv7-M Cortex-M3 ile 可变动高速缓存,MMU 可选配 无高速缓存,(MPU) 600 DMIPS 120 DMIPS @ 10 0MHz Broadcomis a user Luminary Micro[3] 微 控制器家族 TrustZone 可变动 (L1+L2), MMU+ up to 2000 (2.0 D MIPS/MHz 从 600 MHz 到超过 1 GHz 的速度) Texas Instruments OMAP3 可变动,MMU e 可变动,MPU 可变动,MMU+TrustZon 可变动,MMU 从 350 MHz 到 1 GHz Nokia N93 ,Zune ,N okia N800 NSLU2 ZaurusSL-5600 Gumstix, Palm Tung
《arm技术概述ppt》
arm的技术特点
低功耗
ARM处理器的最大特点之一 是低功耗,这使得它非常适合 于便携式计算设备,如手机、
平板电脑等。
高性能
ARM处理器的性能非常出色,特 别是在一些需要高性能的应用领 域,如游戏、图像处理等。
向更深的层次发展
ARM将继续向更深的层次发展,未来将不断推出更强大的处理器和更先进的 架构。
与物联网的结合
随着物联网的快速发展,ARM将继续推出更多适用于物联网的处理器和解决 方案。
arm与其他技术的融合
与人工智能的融合
ARM的处理器和架构可以与人工智能技术很好地融合,为人工智能的发展提供更 强大的计算能力和更高效的能源管理。
指令集架构
ARM指令集架构包括32位和64位版本。 指令集架构采用三地址码和Load/Store模型。
ARM指令集支持各种操作,例如算术、逻辑、移位、跳转、加载和存储等。
编程模型
ARM编程模型包括处理单元 、浮点单元、内存接口等组件 。
ARM编程模型支持多种编程 范式,如过程式、事件驱动和 消息传递等。
加载和存储指令包括单寄存器 加载和存储指令、多寄存器加 载和存储指令以及基址加载和 存储指令等。
加载和存储指令还可以实现堆 栈操作、缓存优化等操作。
04
arm的编程实例
实例一:简单的arm程序
总结词:基础入门
详细描述:本节将介绍如何编写一个简单的ARM程序,包括程序的架构和指令集 的使用。我们还将介绍如何使用开发板进行调试和验证。
游戏机
ARM处理器也被广泛应用于游戏机 中,如PlayStation和Xbox等。
arm的历史及发展

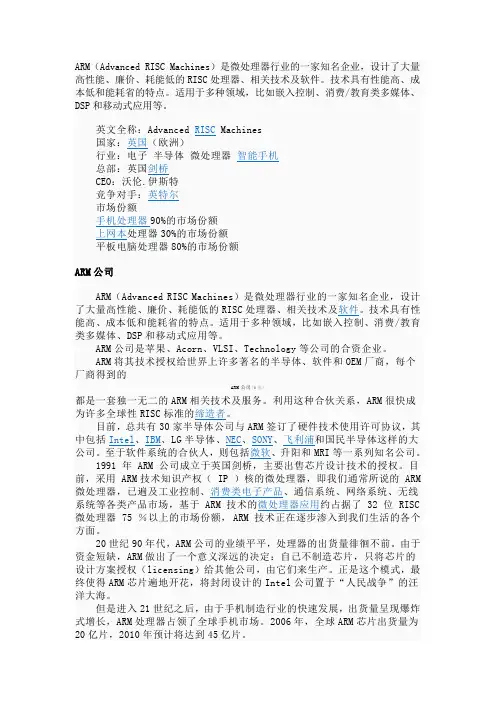

ARM(Advanced RISC Machines)是微处理器行业的一家知名企业,设计了大量高性能、廉价、耗能低的RISC处理器、相关技术及软件。
技术具有性能高、成本低和能耗省的特点。
适用于多种领域,比如嵌入控制、消费/教育类多媒体、DSP和移动式应用等。
英文全称:Advanced RISC Machines国家:英国(欧洲)行业:电子半导体微处理器智能手机总部:英国剑桥CEO:沃伦.伊斯特竞争对手:英特尔市场份额手机处理器90%的市场份额上网本处理器30%的市场份额平板电脑处理器80%的市场份额ARM公司ARM(Advanced RISC Machines)是微处理器行业的一家知名企业,设计了大量高性能、廉价、耗能低的RISC处理器、相关技术及软件。
技术具有性能高、成本低和能耗省的特点。
适用于多种领域,比如嵌入控制、消费/教育类多媒体、DSP和移动式应用等。
ARM公司是苹果、Acorn、VLSI、Technology等公司的合资企业。
ARM将其技术授权给世界上许多著名的半导体、软件和OEM厂商,每个厂商得到的ARM公司(6张)都是一套独一无二的ARM相关技术及服务。
利用这种合伙关系,ARM很快成为许多全球性RISC标准的缔造者。
目前,总共有30家半导体公司与ARM签订了硬件技术使用许可协议,其中包括Intel、IBM、LG半导体、NEC、SONY、飞利浦和国民半导体这样的大公司。
至于软件系统的合伙人,则包括微软、升阳和MRI等一系列知名公司。
1991 年 ARM 公司成立于英国剑桥,主要出售芯片设计技术的授权。
目前,采用 ARM技术知识产权( IP )核的微处理器,即我们通常所说的 ARM 微处理器,已遍及工业控制、消费类电子产品、通信系统、网络系统、无线系统等各类产品市场,基于 ARM 技术的微处理器应用约占据了 32 位 RISC 微处理器 75 %以上的市场份额, ARM 技术正在逐步渗入到我们生活的各个方面。
《ARM技术概述》课件
ARM的软件生态系统提供丰富的API和中间件,方便开发者进行应用 开发和集成。
ARM的开源项目
ARM积极参与开源项目,推 动ARM架构在开源领域的发
展和应用。
1
ARM在开源项目中提供技术 支持和代码贡献,与全球开 发者共同推动开源项目的发
展。
ARM的开源项目涵盖多个领 域,如操作系统、编译器、 虚拟化技术等,为开发者提 供丰富的资源和工具。
04
ARM的生态系统ChaFra bibliotekterARM的芯片厂商
ARM与众多芯片厂商合作,如高通、联发科、三星等 ,这些厂商基于ARM架构设计生产各种芯片,广泛应
用于智能手机、平板电脑、嵌入式系统等领域。
输标02入题
ARM的芯片厂商采用ARM架构,可以快速开发出高 性能、低功耗的芯片,满足市场需求。
01
03
ARM的芯片厂商与ARM保持密切合作,共同推动 ARM架构的发展和普及。
AI和机器学习集成
未来的ARM架构可能会集成更多 的人工智能和机器学习功能,以 加速这些技术在嵌入式系统中的 应用。
ARM的应用前景
1 2 3
物联网设备
随着物联网的普及,ARM架构将广泛应用于各 种小型、低功耗的设备中,如智能家居、智能穿 戴等。
高性能计算
随着ARM架构性能的提升,它也可能在高性能 计算领域获得更多的应用,如服务器、数据中心 等。
03
ARMADA Secure 系列
ARMADA Secure系列是针对安 全关键系统设计的处理器系列, 具有高度的安全性能。
ARM架构的应用场景
移动设备
ARM架构的处理器广泛应用于智 能手机、平板电脑等移动设备。
物联网
arm的发展历程

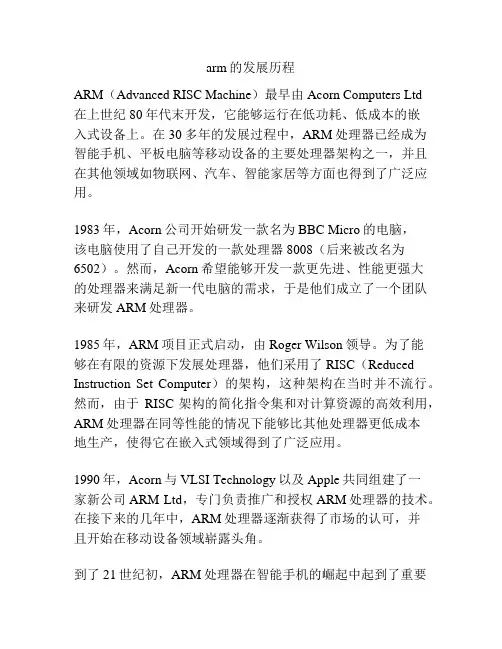

arm的发展历程ARM(Advanced RISC Machine)最早由Acorn Computers Ltd在上世纪80年代末开发,它能够运行在低功耗、低成本的嵌入式设备上。
在30多年的发展过程中,ARM处理器已经成为智能手机、平板电脑等移动设备的主要处理器架构之一,并且在其他领域如物联网、汽车、智能家居等方面也得到了广泛应用。
1983年,Acorn公司开始研发一款名为BBC Micro的电脑,该电脑使用了自己开发的一款处理器8008(后来被改名为6502)。
然而,Acorn希望能够开发一款更先进、性能更强大的处理器来满足新一代电脑的需求,于是他们成立了一个团队来研发ARM处理器。
1985年,ARM项目正式启动,由Roger Wilson领导。
为了能够在有限的资源下发展处理器,他们采用了RISC(Reduced Instruction Set Computer)的架构,这种架构在当时并不流行。
然而,由于RISC架构的简化指令集和对计算资源的高效利用,ARM处理器在同等性能的情况下能够比其他处理器更低成本地生产,使得它在嵌入式领域得到了广泛应用。
1990年,Acorn与VLSI Technology以及Apple共同组建了一家新公司ARM Ltd,专门负责推广和授权ARM处理器的技术。
在接下来的几年中,ARM处理器逐渐获得了市场的认可,并且开始在移动设备领域崭露头角。
到了21世纪初,ARM处理器在智能手机的崛起中起到了重要作用。
随着手机市场的快速发展,ARM处理器的性能逐渐提升,同时功耗也得到了控制,使得它成为了手机领域的主流处理器。
此外,由于ARM处理器的灵活性和可扩展性,它也逐渐应用在平板电脑、智能电视等移动设备上。
除了移动设备,ARM处理器还开始在其他领域得到广泛应用。
物联网的出现为ARM处理器的发展带来了新的机遇和挑战。
物联网设备通常需要低功耗、小尺寸的处理器,而这正是ARM处理器的优势所在。
arm体系结构介绍PPT
Memory size 0: Cache size (4-128KB) 2: Reduced cache size 6: TCM
Synthesizable
ARM9TDMI采用5级流水线,其结构图如下图所示,具有分开 的指令和数据存储器,5级流水线具体如下。
(1)取指:从存储器中取出指令,并将其放入指令流水线。 (2)译码:对指令进行译码。 (3)执行:把一个操作数移位,产生ALU的结果。 (4)缓冲/数据:如果需要,则访问数据存储器;否则ALU的 结果只是简单地缓冲1个时钟周期,以便所有的指令具有同样的流 水线流程。 (5)回写:将指令产生的结果回写到寄存器,包括任何从存储 器中读取的数据。
第2章 ARM9体系结构
2.1 ARM9嵌入式微处理器 2.2 ARM9存储器组织结构 2.3 ARM9异常 2.4 S3C2410嵌入式微处理器
1
2.1 ARM9嵌入式微处理器
2.1.1 ARM9的结构特点 2.1.2 ARM9指令集特点 2.1.3 ARM9工作模式
2
2.1.1 ARM9的结构特点
ARM9采用了五级流水线,而ARM7采用的是三级流水线,ARM9增 加的流水线设计提高了时钟频率和并行处理能力。五级流水线能够将各 条指令处理分配到5个时钟周期内,在每个时钟周期内同时有5条指令在 执行。在同样的加工工艺下,ARM9 TDMI处理器的时钟频率是ARM7 TDMI的2倍左右。 (2)指令周期的改进
2021/3/7
3
ARM 体系结构的演变发展
version
ARM1136J(F) V6
ARM架构发展史及最新内核
ARM架构发展史及最新内核ARM架构发展史ARM 曾称进阶精简指令集机器(Advanced RISC Machine)更早称作 Acorn RISC Machine,是一个 32 位精简指令集(RISC)处理器架构,目前已经不仅是 32 位,也有部分架构是 64 位。
1983 年开始的开发计划,团队在1985 年时开发出ARM1 Sample 版,而首颗“真正”的产能型ARM2 于次年量产。
时至今日,ARM 已经开发出 9 代架构。
其主要核心见下表最新架构 Arm v9最新的 Arm v9 架构主要体现两大特性,安全与增强计算AI硬件安全性不确定性,一个漏洞可能会危及整个网络。
我们每天都面临着利用 Arm 技术的新尝试。
为了了解这个问题的普遍性,赛门铁克在 2020 年第一季度检测到近 1900 万次针对其物联网(IoT)的攻击。
这是每秒超过 100 次攻击的速度,比我们在 2019 年底看到的高出 13%。
在Arm v9 中,我们引入了旨在大规模提供机密计算(现在是行业优先事项)的新功能。
通常,设备的操作系统(OS)拥有最高权限,可以看到和做所有事情。
机密计算改变了这一点,虽然操作系统仍然决定什么时候可以运行,但应用程序位于一个单独的受硬件保护的内存区域,与系统中的所有其他内容隔离。
Arm 机密计算架构(CCA)建立在 Arm TrustZone 的基础之上,例如,您的个人银行信息可以与智能手机的社交媒体应用程序完全分离。
Arm CCA 的新安全功能意味着即使社交媒体应用确实感染了恶意软件,它也无法传播到您设备的其余部分。
机密计算对于客户端设备很重要,但它也具有普遍价值,因为它可以在传输、静止时保持数据加密,并在使用时由硬件隔离。
在云中,这也意味着保护物理 CPU 以及在第三方代码旁边运行的虚拟化处理器。
总之,Arm 上的机密计算很重要。
我们已经开发的安全功能,以及我们未来将要创建的安全功能,将在所有层级的计算应用程序中发挥作用;帮助保护物联网传感器、手机、笔记本电脑、互联网和云。
ARM系列历程
Microcontroller profile
无高速缓 120 存, DMIPS @ (MPU) 100MHz
应用
Acorn Archimed es, Chessma chine
Acorn Archimed es Acorn Risc PC 600, Apple Newton Game Boy Advance , Nintendo Acorn Risc PC 700, Psion 5 series, Apple eMate Zipit
Armadillo , GP32, GP2X (第一颗 内核), Tapwave Zodiac (Motorol ai. MX1) GP2X(第 二颗内 核) Nintendo DS, NokiaNGageCon exant 802.11 chips ST Micro STR91xF ,包含 Ethernet [2]
IXC1100 Control Plane Processor IXP2400/I XP2800 IXP2850 IXP2325/I XP2350 IXP42x IXP460/I XP465 ARM11 ARMv6 从 350 ARM113 SIMD, Jazelle DBX, (VFP),八级流 可变动, MHz 到1 6J(F)-S 水线 MMU GHz
Cortex
ARMv7-A
CortexA8
Application profile, VFP, NEON, Jazelle RCT, Thumb-2, 13-stage pipeline
CortexARMv7-R R4(F)
Embedded profile, (FPU)
CortexARMv7-M M3
ARM920 T
16KB/16 200 MIPS KB, @ 180 MMU MHz
第二章 ARM技术概述
ARM处理器工作状态
• 在程序执行的过程中,处理器可以在两种状态下 切换 。 • ARM和Thumb之间状态的切换不影响处理器的模式 或寄存器的内容。 • ARM指令集和Thumb指令集都有相应的状态切换命 令。 • ARM处理器在开始执行代码时,只能处于ARM状态。
ARM处理器工作状态
• ARM处理器在两种工作状态之间切换方法: • 进入Thumb状态: • 当操作数寄存器 Rm 的状态位 bit[0]为 1 时, 行BX Rm指令进入Thumb状态。如果处理器在Thumb状 态进入 异常 , 则当异常处理( IRQ,FIQ,Undef, Abort和SWI)返回时,自动切换到Thumb状态。 • 进入ARM状态: • 当操作数寄存器Rm的状态位bit[0]为0时,执 行BX Rm指令进入ARM状态。如果处理器进行异常处 理(IRQ,FIQ,Undef,Abort和SWI),在此情况下, 把PC放入异常模式链接寄存器LR中,从异常向量地 址开始执行也可以进入ARM状态。
ARM体系结构的基本版本
• 版本4。与版本3相比,版本4增加了下列指令 • 有符号、无符号的半字和有符号字节的 load 和 store指令。 • 增加了T变种,处理器可以工作于Thumb状态, 在该状态下的指令集是16位的Thumb指令集。 • 增加了处理器的特权模式。在该模式下,使用 的是用户模式下的寄存器。
2.3.1 Thumb的技术概述
• Thumb是ARM体系结构的扩展。它有从标准32位 ARM指令集抽出来的36条指令格式,可以重新编成16 位的操作码。这能带来很高的代码密度 • ARM7TDMI是第一个支持Thumb的核,支持Thumb 的核仅仅是ARM体系结构的一种发展的扩展,所以编 译器既可以编译Thumb代码,又可以编译ARM代码 • 支持Thumb的ARM体系结构的处理器状态可以方 便的切换、运行到Thumb状态,在该状态下指令集是 16位的Thumb指令集 。
arm发展历程
V5 版架构是在 V4 版基础上增加了一些新的指令,ARM10 和 Xscale 都采用该版架构。 这些新增命令有: 带有链接和交换的转移 BLX 指令; 计数前导零 CLZ 指令; BRK 中断指令; 增加了数字信号处理指令(V5TE 版); 为协处理器增加更多可选择的指令; 改进了 ARM/Thumb 状态之间的切换效率; E---增强型 DSP 指令集,包括全部算法操作和 16 位乘法操作; J----支持新的 JAVA,提供字节代码执行的硬件和优化软件加速功能。
Made by conanbob
2.ARM9 系列 ARM9TDMI 相比 ARM7TDMI,将流水级数提高到 5 级从而增加了处理器的时钟频率,
并使 用指令和数据存储器分开的哈佛 结构以改善 CPI 和提 高处理器性 能,平均可达
Made by conanbob
1.1DMIPs/Mhz,但是 ARM9TDMI 仍属于 ARM v4T 体系结构。在 ARM9TDMI 基础上又有 ARM920T、ARM940T 和 ARM922T,其中 ARM940T 增加了 MPU(Memory Protect Unit)和 Cache;ARM920T 和 ARM922T 加入了 MMU、Cache 和 ETM9(方便进行 CPU 实时 trace), 从而更好的支持象 Linux 和 WinCE 这样的多线程、多任务操作系统。
5. ARM Cotex 系列 Cortex 系列是 ARM 公司目前最新内核系列,属于 v7 架构,主要有 Cortex‐A8、
Cortex‐R4、Cortex‐M3 和 Cortex‐M1 等处理器,其中 A8 是面向高性能的应用处理器,最高可 达 1Ghz 的处理速度,更好的支持多媒体及其他高性能要求,最高可达 2000DMIPS;R4 主要 面向嵌入式实时应用领域(Real‐Time),7 级流水结构,相对于上代 ARM1156 内核,R4 在 性能、功耗和面积(PPA:Performance,Power and Area)取得更好的平衡,>1.5DMIPS/Mhz 和高于 400Mhz 的处理速度。而 M3 主要是面向低成本和高性能的 MCU 应用领域,相比 ARM7TDMI,M3 面积更小,功耗更低,性能更高。Cortex‐M3 处理器的核心是基于哈佛架构 的 3 级流水线内核,该内核集成了分支预测,单周期乘法,硬件除法等众多功能强大的特性, 使其在 Dhrystone benchmark 上具有出色的表现(1.25 DMIPS/MHz)。根据 Dhrystone benchmark 的测评结果,采用新的 Thumb®‐2 指令集架构的 Cortex‐M3 处理器,与执行 Thumb 指 令 的 ARM7TDMI‐S® 处 理 器 相 比 , 每 兆 赫 的 效 率 提 高 了 70% , 与 执 行 ARM 指 令 的 ARM7TDMI‐S 处理器相比,效率提高了 35%。
ARM技术概述
中,E变种是无效的 z ExP指令为E变种缺少第二项特征的特殊
版本
Java加速器Jazella(J变种)
z 提高Java语言加速功能 z ARM体系版本4TEJ最早包含了J变种
ARM媒体功能扩展(SIMD变种)
的影响
基本版本(6)
z 版本6:降低耗电量、强化图形处理性 能,追加SIMD功能,支持多微处理器内 核
基本版本-总结
核 ARM1 ARM2 ARM2aS,ARM3 ARM6,ARM600,ARM610 ARM7,ARM700,ARM710 ARM7TDMI,ARM710T,ARM720T,ARM740T Strong ARM,ARM8,ARM810 ARM9TDMI,ARM920T,ARM940T ARM9E-S ARM10TDMI,ARM1020E ARM11,ARM1156T2-S,ARM1156T2F-S,ARM1176JZ-S,ARM11JZF-S
z ARM在Belgium、China、France、 Germany、Israel、Japan、Korea、 TaiWan 、Singapore、UK和 US设立了销 售、管理和技术支持机构
ARM CPU的应用
z 多媒体应用:DVD的应用和DTV的应用 z 便携式媒体播放器(包括video、graphic
z 1998年4月,ARM在London Stock Exchange 和Nasdaq上市
z 如今ARM已成为一个全球公司,在3大洲 12个国家有办事机构,共有1100多名员 工
ARM的发展历程
z 它的设计中心分别设在英国的Blackburn 、 Cambridge和 Sheffield;法国的Sophia Antipolis;印度的Bangalore;Sunnyvale、 San Diego、Calif.的Walnut Creek 、North Carolina的Cary 和Texas 的Austin等
ARM的发展历程
SecurCore系列微处理器主要应用于一些对安全性要求较高的应用 产品及应用系统,如电子商务、电子政务、电子银行业务、网络和 认证系统等领域。
SecurCore系列微处理器包含SecurCore SC100、SecurCore SC110、SecurCore SC200和SecurCore SC210四种类型,以 适用于不同的应用场合。
令可以访问存储器,以提高指令的执行效率
为提高指令执行速度,大部分指令直接采用硬件电路实现,少量采用微 码实现
ARM微处理器的体系结构(2)
ARM体系结构还采用了一些特别的技术,在保证高性能的前 提下尽量缩小芯片的面积,并降低功耗。
大多数的指令都可根据前面的执行结果决定是否被执行,从
而提高指令的执行效率
ARM应用系统软件调试方法
指令集模拟器(Armulator) 驻留监控软件(Angel) 在线调试器(AXD)
ARM7TDMI体系结构图
ARM7TDMI引脚图
S3C4510框图
进一步阅读
ARM微处理器系列 ARM体系结构版本和变量 指令流水线 ARM7TDMI处理器 ARM920T处理器
ARM 嵌入式系统 第1章 嵌入式系统概述
学好ARM就有机会!
ARM微处理器概述
ARM-Advanced RISC Machines
ARM微处理器的应用领域
ARM微处理器的特点
ARM微处理器系列
ARM微处理器的体系结构
ARM微处理器的应用选型
ARM-Advanced RISC Machines
可用加载/存储指令批量传输数据,以提高数据的传输效率 可在一条数据处理指令中同时完成逻辑处理和移位处理 在循环处理中使用地址的自动增减来提高运行效率
arm的历史及发展
第四十二期
深圳市微迪软件技术有限公司
课程内容
第一章 ARM处理器介绍 ARM处理器介绍 第二章 ARM处理器选择依据 ARM处理器选择依据 第三章 ARM处理器编程模型 ARM处理器编程模型 第四章 ARM处理器指令系统 ARM处理器指令系统
微迪培训中心
第四十二期
深圳市微迪软件技术有限公司
ARM(Asynchronous Resbonse Mode)异步响应方式异步响应方式ARM(Asynchronous Responses Mode)也是一种非平衡数据链路操作方式,与NRM不同的是,ARM下的传输过程由从站启动。从站主动发送给主站的一个或一组帧中可包含有信息,也可以是仅以控制为目的而发的帧。在这种操作方式下,由从站来控制超时和重发。该方式对采用轮询方式的多站链路来说是必不可少的。
微迪培训中心
第四十二期
深圳市微迪软件技术有限公司
主要ARM芯片供应商及其代表性产品和主要应用领域
供应商 芯片1 芯片 芯片2 芯片 芯片3 芯片 芯片4 芯片 主要应用 Palm Network PC,
Intel
SA-110
SA-1100
SA-1110
IXP1200
TI
TMS320DSC21
TMS320DSC24
微迪培训中心
第四十二期
深圳市微迪软件技术有限公司
嵌入式产品处理器
目8bit单片机主要问题是: 外围扩充代码/数据空间困难。 mips 值 低 , 无 法 快 速 实 现 协 议 处 理 功 能,,外接ethernet/上tcp/ip协议困难, 无法完成视频音频处理
微迪培训中心
第四十二期
深圳市微迪软件技术有限公司
ARM
主要模式
主要模式
处理器工作模式说明 用户模式(usr) ARM处理器正常的程序执行状态 系统模式(sys)运行具有特权的操作系统任务 快中断模式(fiq)支持高速数据传输或通道处理 管理模式(svc)操作系统保护模式 数据访问终止模式(abt)用于虚拟存储器及存储器保护 中断模式(irq)用于通用的中断处理 未定义指令终止模式(und)支持硬件协处理器的软件仿真 除用户模式外,其余6种模式称为非用户模式或特权模式;用户模式和系统模式之外的5种模式称为异常模式。 ARM处理器的运行模式可以通过软件改变,也可以通过外部中断或异常处理改变。
体系结构
体系结构
体系结构 1 CISC(Complex Instruction Set Computer,复杂指令集计算机) 在CISC指令集的各种指令中,大约有20%的指令会被反复使用,占整个程序代码的80%。而余下的指令却不 经常使用,在程序设计中只占20%。 2 RISC(Reduced Instruction Set Computer,精简指令集计算机) RISC结构优先选取使用频最高的简单指令,避免复杂指令;将指令长度固定,指令格式和寻址方式种类减少; 以控制逻辑为主,不用或少用微码控制等 RISC体系结构应具有如下特点: 1 采用固定长度的指令格式,指令归整、简单、基本寻址方式有2~3种。 2 使用单周期指令,便于流水线操作执行。 3 大量使用寄存器,数据处理指令只对寄存器进行操作,只有加载/存储指令可以访问存储器,以提高指令 的执行效率。
20世纪80年代后期,ARM很快开发成Acorn的台式机产品,形成英国的计算机教育基础。
1990年11月27日,Acorn公司正式改组为ARM计算机公司。苹果公司出资150万英镑,芯片厂商VLSI出资25 万英镑,Acorn本身则以150万英镑的知识产权和12名工程师入股。公司的办公地点非常简陋,就是一个谷仓。
