关于硬盘录像机分辨率格式介绍及容量测算
帧率、分辨率、码流的关系以及DVR硬盘容量计算方法
。3�4 为般一 比宽长�素像的片图是的出得乘相者两�度宽的片图为者后�度长片图为者前�中字数组两的像成在。867×4201 �084×046�441×671�882×253 有率辨分像视的见常。寸 尺或小大的 像图成所品产像 成频视指是率辨分频视 念概率辨分 Ø
。高越就量质面画�小越就比缩压�大越流码的件文频视�下率辨分样同。分部的要重最 中制控量质面画中码编频视是他是�率码叫也�量流据数的用使内间时位单在件文频视指是��etaR ataD�流码 念概流码 Ø
etyBM 位单 ,2S 量容储存的要需所道通个单算计�2�式据根�后求要间时像录定确�步二第 s/tibK 位单��”限上率位/率位“的中置设像录即�率码 �D�中其 4201 / 0063 * 8 / D=1S 。etyBM 位单 , 1S 量容储存的要需所时小每道通个单算计�1�式据根�步一第 。可也 spb6351 用使是但�输传宽带的 M2 用�spbk8402 为置设流码议建�率辨分的 675×407 FIC4 输传宽带的 M5.0 用�spbk215 为置设流码议建�率辨分的 882×253 FIC �下况情制 LAP 在 。高越就量质面画�小越就比缩压�大越流码的件文频视�下率辨分样同
.右左 M021 为般一时小每路每�像录 882X253 以�小较比间空储存的用占时用使�s/tibk46~8.4 为率速输传的
�3
压中进行用采是核内。机手 c+g,高最到达时同率辨分域频和率辨分域时的号信像图使是术技该�缩压频视的换变波小于基是法算波小 法算波小
.右左 M053 为般一时小每路每�像录 882X253 以�性关相有没间之帧与帧中频视�式方缩压解和缩 �2
压�缩压行进帧一每的频视对它�缩压 GEPJ 内帧的单简种一是�术技缩压片图 GEPJ 于源准标术技缩压�GEPJ noitoM� GEPJM GEPJM
硬盘录像机容量计算方法
硬盘录像机容量计算1）MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。
2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。
内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.以上2种算法基本已被MPEG-4或H.264算法代替，主要介绍下面的2种算法。
其实国内很纯粹的H.264算法是没有的，充其量只是MPEG-4算法的一些改进而已。
3）MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。
MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为120M左右.以D1：720*576录像，每路每小时一般为396M左右.4)H.264这种压缩模式和MPEG-4基本一致，所以计算的时候大家可以按照MPEG-4的容量进行计算。
计算方法：其容量计算公式G=H*N*T*X/1024其中G就是最后算出的硬盘的容量H代表每天要录像几个小时T代表想录像的天数X代表上面的4种压缩模式举例说明，某小区用MPEG-4算法的来做监控，主机12路，要求24小时录像15天，需要多大的硬盘容量？根据公式我们的到H=24, N=12，X=396M ，T=15最后得到G=24*12*396*15/1024=1559.25G这样就是最后硬盘的容量大小了。

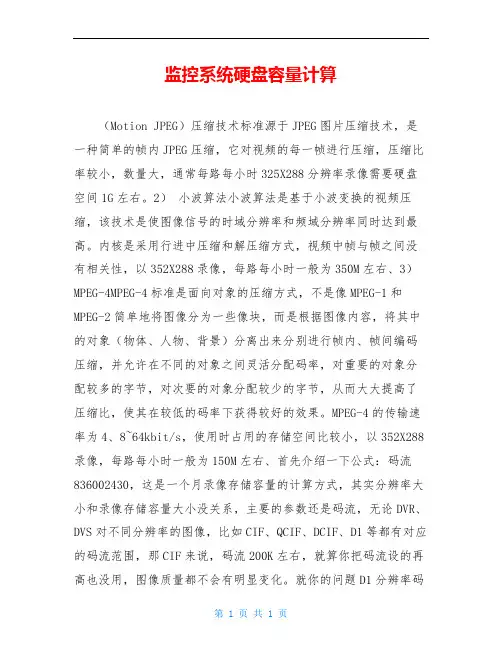

监控系统硬盘容量计算
监控系统硬盘容量计算（Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。
2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。
内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右、3）MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。
MPEG-4的传输速率为4、8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为150M左右、首先介绍一下公式：码流836002430，这是一个月录像存储容量的计算方式，其实分辨率大小和录像存储容量大小没关系，主要的参数还是码流，无论DVR、DVS对不同分辨率的图像，比如CIF、QCIF、DCIF、D1等都有对应的码流范围，那CIF来说，码流200K左右，就算你把码流设的再高也没用，图像质量都不会有明显变化。
就你的问题D1分辨率码流范围在1、5~2M之间，按最大存储容量就用2M来算，码流就是2048K，公式上码流8是比特和字节之间的转换，之后的你自己算吧。
这个问题不是一个公式能解决的，要看你的录像方式，24小时录像还是移动侦测录像？用CIF格式还是D1格式？还有每路图像的变化程度。
每种存储格式都有相应的计算方法数据流量、带宽匹配及存储空间计算1、数据流量的计算及网络带宽匹配举正达网络数字摄像机以320240格式传输为例：在320240工作时，网络数字摄像机码流为8－20Kbps，即每秒每帧8－20Kbit，25帧即为825＝200Kbits，2025＝500Kbits，即网络数字摄像机每秒输出码流为200Kbit－500Kbit之间。
视频监控录像占用硬盘容量计算方法
视频监控录像占用硬盘容量计算方法如何计算硬盘能存多长时间的监控视频，如何计算一个摄像级一天占用多少的存储量？现总结网上资料，做出以下言简意赅的总结：1、IPC码流摄像机的码流即监控视频流的带宽，分为主码流和子码流，主码流用来存储，子码流一般用来预览(所以录像回放时大家看到的视频质量要高于预览时看到的)。
在不同分辨率/帧率以及画面效果时码率大小有所差异。
由于编码压缩算法的不同，H.264和H.265码流不同。
目前主流编码为H.265，相比H.264可节省将近一半的传输带宽和存储占用量。
2、硬盘容量硬盘容量，即硬盘的存储空间大小，一般有1T/2T/3T/4T/6T，1T=1024G，1G=1024M。
需要注意的是，硬盘实际可用于存储视频的容量为总容量的90%，即容量系数为0.9，为什么呢？因为：硬盘厂家的标准是十进制，因此 1G=1000MB=1000000K，而系统的采用的是二进制，所以1G=1024MB=1048576KB3、监控通道数需要录像的监控摄像机数量，如果说20个摄像机需要保存录像，则为20路。
4、计算方法：录像存储大小=主码流(M)÷8×3600(秒)×24(小时)×监控通道数×录像天数假设某项目的高清头是H.265格式1080P(主码流约2.3M)的，50路，存储90天，那么计算公式如下：2.3(主码流)÷8×3600(秒)×24(小时)×50(监控通道)×90(录像天)≈111780000MB换算为T则为：111780000÷1024÷1024≈106.6T，按硬盘实际容量90%则为：106.6÷0.9=118.44T，即您需要总共118.44T的硬盘才可以满足存储需求，那么取个整就按120T准备吧。
注：主码流÷8，我们所说的监控码流是以比特(bit)为单位。
监控系统硬盘容量计算
监控系统硬盘容量计算1） MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。
2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。
内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.3） MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。
MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为150M左右.首先介绍一下公式：码流÷8×3600×24×30，这是一个月录像存储容量的计算方式，其实分辨率大小和录像存储容量大小没关系，主要的参数还是码流，无论DVR、DVS对不同分辨率的图像，比如CIF、QCIF、DCIF、D1等都有对应的码流范围，那CIF来说，码流200K左右，就算你把码流设的再高也没用，图像质量都不会有明显变化。
就你的问题D1分辨率码流范围在1.5~2M之间，按最大存储容量就用2M来算，码流就是2048K，公式上码流÷8是比特和字节之间的转换，之后的你自己算吧。
这个问题不是一个公式能解决的，要看你的录像方式，24小时录像还是移动侦测录像？用CIF格式还是D1格式？还有每路图像的变化程度。
每种存储格式都有相应的计算方法数据流量.带宽匹配及存储空间计算1、数据流量的计算及网络带宽匹配举正达网络数字摄像机以320×240格式传输为例：在320×240工作时，网络数字摄像机码流为8－20Kbps，即每秒每帧8－20Kbit，25帧即为8×25＝200Kbits，20×25＝500Kbits，即网络数字摄像机每秒输出码流为200Kbit－500Kbit之间。
Vister关于硬盘录像机分辨率CIF、DCIF、D1格式的介绍
关于硬盘录像机分辨率CIF、DCIF、D1格式的介绍CIF简介CIF是常用的标准化图像格式（Common Intermediate Format）。
在H.323协议簇中，规定了视频采集设备的标准采集分辨率。
CIF = 352×288像素QCIF全称Quarter common intermediate format。
QCIF也是常用的标准化图像格式。
在H.323中，规定QCIF = 176×144像素。
CIF格式具有如下特性：(1) 电视图像的空间分辨率为家用录像系统(Video Home System，VHS)的分辨率，即352×288。
(2) 使用非隔行扫描(non-interlaced scan)。
(3) 使用NTSC帧速率，电视图像的最大帧速率为30 000/1001≈29.97幅/秒。
(4) 使用1/2的PAL水平分辨率，即288线。
(5) 对亮度和两个色差信号(Y、Cb和Cr)分量分别进行编码，它们的取值范围同ITU-R BT.601。
即黑色=16，白色=235，色差的最大值等于240，最小值等于16。
下面为5种CIF 图像格式的参数说明。
参数次序为“图象格式亮度取样的象素个数(dx) 亮度取样的行数 (dy) 色度取样的象素个数(dx/2) 色度取样的行数(dy/2)”。
sub-QCIF 128×96 64 48QCIF 176×144 88 72CIF 352×288 176 1444CIF 704×576 352 288（即我们经常说的D1）16CIF 1408×1152 704 576目前监控行业中主要使用Qcif（176×144）、CIF（352×288）、HALF D1（704×288）、D1（704×576）等几种分辨率，CIF录像分辨率是主流分辨率，绝大部分产品都采用CIF分辨率。
硬盘录像机容量算法
硬盘录像机容量算法如何计算录像容量存储空间=（码流*3600*24）/（8*1024*1024），计算结果单位是G/天例如：一个720P的摄像头，码流值设定为2048Kb/S时，存储一天的容量为（2048*3600*24）/（8*1024*1024）≈21G常识：字节（Byte /bait/ n. [C]）是计算机信息技术用于计量存储容量的一种计量单位，也表示一些计算机编程语言中的数据类型和语言字符。
B（Byte）与b（bit）数据存储是以“字节”（Byte）为单位，数据传输是以大多是以“位”（bit，又名“比特”）为单位，一个位就代表一个0或1（即二进制），每8个位（bit，简写为b）组成一个字节（Byte，简写为B），是最小一级的信息单位。
不同数量级间数据存储是以10进制表示，数据传输是以2进制表示的，所以1KB不等于1000B。
1KB=1024B；1MB=1024KB=1024×1024B。
其中1024=210。
1B（byte，字节）= 8 bit（见下文）；1KB（Kibibyte，千字节）=1024B= 2^10 B；1MB（Mebibyte，兆字节，百万字节，简称“兆”）=1024KB= 2^20 B；1GB（Gigabyte，吉季节，十亿字节，又称“千兆”）=1024MB= 2^30 B；1TB（Terabyte，万亿字节，太字节）=1024GB= 2^40 B；1PB（Petabyte，千万亿字节，拍字节）=1024TB= 2^50 B；1EB（Exabyte，百亿亿字节，艾字节）=1024PB= 2^60 B；1ZB（Zettabyte，十万亿亿字节，泽字节）= 1024EB= 2^70 B；1YB（Yottabyte，一亿亿亿字节，尧字节）= 1024ZB= 2^80 B；1BB（Brontobyte，一千亿亿亿字节）= 1024YB= 2^90 B；1NB（NonaByte，一百万亿亿亿字节） = 1024 BB = 2^100 B；1DB（DoggaByte，十亿亿亿亿字节） = 1024 NB = 2^110 B；硬盘生产商是以GiB（十进制，即10的3次方=1000，如1MiB=1000KB）计算的，而电脑（操作系统）是以GB（2进制，即2的10次方，如1MB=1024KB）计算的，但是国内用户一般理解为1MiB=1M=1024 KB, 所以为了便于中文化的理解，翻译MiB为MB也是可以的。
录像机CIF、D1、720P、960P、1080P分辨率及硬盘所占空间
一、监控录像机主要录像格式及相应分辨率目前DVR硬盘录像机的主要录像格式为CIF、D1；NVR硬盘录像机的主要录像格式为720P、960P、1080PCIF即前几年用的最多的一种格式，现在市场也占有很大份额，分辨率为352*288D1即我们通常所说的标清40万像素，分辨率为704*576720P即通常我们所说的高清100万像素，分辨率为1280*720960P即通常我们所说的高清130万像素，分辨率为1280*9601080P即通常我们所说的高清200万像素，分辨率为1920*1080二、主要录像格式的码流大小设置及所占硬盘空间大小1、计算的时候有几路图像乘以几就可以了。
2、此估算并不包括：后期如果接IPSAN的硬盘热备和RAID等的硬盘容量估算监控录像机所需硬盘容量计算器是一款非常实用的录像机所需磁盘空间计算工具，输入码流、通道数、天数和时间即可开始计算，欢迎下载体验。
我们一般使用CIF、DCIF、D1三种。
在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps。
例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，硬盘录像机所需硬盘容量=316 GB。
每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数每小时录像文件大小=码流大小÷8×3600÷1024 单位：MB/小时 1G = 1024M常见录像格式的码流大小：QCIF：256Kbps CIF：512Kbps DCIF：768KbpsHalf_D1：768Kbps 4CIF：1536Kbps Full_D1：2048Kbps 720P：3096Kbps1080P：10240Kbps一般CIF格式一路一小时 225MB，D1格式的一路一小时900MB，720P格式的一路一小时1360MB1080P格式的一路一小时4500MB录像硬盘容量与天数与压缩方式、分辨率、帧率、录像方式、画面质量、是否带音频等有关根据码率计算公式先计算单个通道每小时所需要的存储容量S1 , 单位MByte。
监控录像机所需硬盘大小计算方法
计算公式：存储空间=比特率÷8（换算成字节数据量）x3600（每小时存储容量大小）x24（每天存储容量大小）x30（存储天数）x50（前端摄像机路数）÷0.9（磁盘格式化损失10%的空间）
视频格式
存储天数
存储计算
存储空间
CIF
30天
64×3600×24×30×50÷0.9
9T
D1
30天
硬盘录像机硬盘容量计算遵循以下公式：
每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数
例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：
每小时录像文件大小=512×3600÷8÷1024=225MB
硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB
192×3600×4×30×50÷0.9
26T
720p
30天
256×3600×24×30×50÷0.9
35T
1080p
30天
512×3600×24×30×50÷0.9
69T
硬盘容量计算
1、常见录像格式的码流大小：QCIF：256KbpsCIF：512Kbps DCIF：768Kbps
Half_D1：768Kbps 4CIF：1536KbpsFull_D1：2048Kbps 720P：3096Kbps
1080P：10240Kbps
2、如何进行硬盘容量的计算
每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时
视频监控工程中硬盘存储容量的计算
视频监控工程中硬盘存储容量的计算根据常规的容量计算公式：1、每通道每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘容量计算公式：2、每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数码流CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”以16路硬盘录像，CIF格式举例：每通道每小时录像文件大小 512×3600÷8÷1024=225Mbps/小时硬盘容量为 225Mbps×24小时×16路×3030天=2592000Mbps（约2600G）常用的存储格式和码流：CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”目前国内主流的硬盘录像机采用两种分辨率：CIF和D1,如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些.音频码流为固定16kbps，每小时所占容量很小，可以忽略不计硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。
最大可以连接8块2000GB的硬盘，总容量可高达16T（目前市面上最大的硬盘在1000GB左右），！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？硬盘容量占用计算：以正常画面质量计算，每路每小时200M。
录像容量计算,不容错过
录像容量计算一、录像容量介绍录像存储时间与您设置的码率上限和硬盘存储容量两者直接相关。
一般分辨率越高，码率上限也需要越大。
一般针对H.264编码的设备，推荐码率上限如下：130W的摄像头一般是2M，即2048Kbps；200W的摄像头一般是4M，即4096Kbps；300W的摄像头一般是6M，即6144Kbps。
二、录像容量计算单通道录像文件大小计算公式如下：文件大小（Gbps）=码流（Kbps）÷8×3600×每天录像时间（hour）÷1024÷1024 您也可以大致进行估算举例说明1）在码率上限数值为512K的情况下，1个通道，1天（24小时）的情况下存储空间为5.27G。
2）那么，您可以按照具体的码流上限乘以对应的系数（几倍）。
3）如果您的码率上限是2048K（即512K的4倍），那么就是5.27G乘以4倍等于21.09G左右。
估算结果如果摄像机采用H.264编码（按一个摄像机一天24小时录像）100W，130W像素约21G ，200W像素约42G，300W像素约63G。
如果摄像机采用H.265方式编码（按一个摄像机一天24小时录像）100W、130W像素约15G， 200W像素约20G ，300W像素约30G ，400W像素约40G。
三、知识点，不容忽略码率上限1）这边的码率上限指的是设备的主码流码率上限，因为录像一般是按照主码流来进行录像的；2）如上介绍的码率上限，只是推荐码率上限，您也可以根据您的实际情况进行调节。
定码率和变码率定码率：实际码率在码率上限的值左右上下浮动；变码率：根据您照射场景的复杂度，灵活调整码率上限值，推荐设置成变码率；录像容量由于实际码率存在浮动和其他不确定因素，实际录像容量存储肯定是有一定的差距的。
复合流复合流包含了视频+音频，由于音频码率上限比较小，基本可以按照如上通用计算。
硬盘容量硬盘格式化后会比原容量小一些，请以硬盘管理的实际显示容量为准。
摄像机分辨率CIF、DCIF、D1格式的介绍
高清和标清摄像机区别高清的发展必然趋势得到绝大多数安防界企业的认同，尤其是最近一两年，国内出现了一窝蜂大大小小的企业试图挤入百万高清领域，这些企业有原先的模拟摄像机厂家、传统"网络摄像机+视频服务器"厂商、DVR背景研发厂家，甚至还有非安防企业与非视频监控厂家。
什么是高清?高清是在广播电视领域首先被提出的，最早是由美国电影电视工程师协会(SMPTE)等权威机构制定相关标准。
视频监控领域同样也广泛沿用了广播电视的标准，将“高清”定义为720p(1280×720，逐行)、1080i(1920×1080，隔行)与1080p(1920×1080，逐行)三种标准形式。
高清对于视频监控来说并不是件容易做到的事情。
它涉及到监控系统的颇多环节，从前端摄像机到传输，再到记录存贮和显示设备，为了到达“高清”指标都需要做出相应调整，只要一个环节满足不了要求，就达不到系统的“高清”要求。
一些厂家在宣传高清时主要针对的是前端摄像设备，诚然，高清的视频效果首先来源于高清信息的采集，如果没有前端高清视频采集，无法谈及后端的高清效果。
但是，只能拍摄高清的图像是不够的，这些图像只有通过传输设备到达存储设备以及显示设备才有意义。
以传输设备为例，安防监控系统中采用的视频有线传输技术大致可以分为同轴基带传输、同轴调制传输、光缆传输、双绞线传输、IP网络传输等几种传输方式。
以上这几种传输方式各有利弊，但是目前应用较为普遍的是光缆传输和同轴电缆传输。
那在高清监控系统中这两种方式表现又如何呢?什么是标清?标清，英文为“Standard Definition”，是物理分辨率在720p以下的一种视频格式。
720p是指视频的垂直分辨率为720线逐行扫描。
具体的说，是指分辨率在400线左右的VCD、DVD、电视节目等“标清”视频格式，即标准清晰度。
而物理分辨率达到720p以上则称作为高清,(英文表述High Definition)简称HD。
硬盘录像机格式介绍
国内主流的硬盘录像机（DVR，Digital Video Recording）采用什么分辨率？怎样计算硬盘容量？
什么是D1？
做闭路电视监控系统这一行久了，大家都以为D1是硬盘录像机显示、录像、回放的分辨率，实际上不是的，D1是数字电视系统显示格式的标准，共分为以下5种规格：
D1：480i格式（525i）：720×480（水平480线，隔行扫描），和NTSC模拟电视清晰度相同，行频为15.25kHz，相当于我们所说的4CIF（720×576）
计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？
8路×200M×24小时×30天÷1024M = 1125G
为什么选用DCIF分辨率？
数字化监控行业对数字监控产品提出两项要求：首先要求数据量低，保证系统能够长时间录像和稳定实时的网络传输；其次要求回放图像清晰度高，满足对细节的要求。而DCIF分辨率在目前的软硬件平台上，能很好的满足以上两项要求。
Half D1分辨率已被部分产品采用，用来解决CIF清晰度不够高和D1存储量高、价格高昂的缺点。但由于他相对于CIF只是水平分辨率的提升，图像质量提高不是特别明显，但码流增加很大。
(4) 使用1/2的PAL水平分辨率，即288线。
(5) 对亮度和两个色差信号(Y、Cb和Cr)分量分别进行编码，它们的取值范围同ITU-R BT.601。即黑色=16，白色=235，色差的最大值等于240，最小值等于16。
下面为5种CIF 图像格式的参数说明。参数次序为“图象格式 亮度取样的象素个数(dx) 亮度取样的行数 (dy) 色度取样的象素个数(dx/2) 色度取样的行数(dy/2)”。
硬盘录像机空间占用计算方法
H.264 硬盘录像机硬盘空间占用计算方法
A：每小时每个通道所占硬盘空间计算公式：[视频码率（128-2048）/8*3600]/1024 例如：若码率设置为512K，那么每个小时每个视频通道所占硬盘空间如下：[512/8*3600]/1024=225MB
B：每天每个通道所占空间[GB]：A*24
例如：若码率设置为512K，那么每个小时每个视频通道每天所占硬盘空间如下：[225MB*24]/1024=5.2734G
C：硬盘录像机一天所占空间：B*16
例如:按16路的硬盘录像机设录像码流为固定512K时,一天所占的空间如下: 16*5.2734G=84.3744GB
若按500G一个硬盘，录像资料需要存贮60天计算，侧需要如下几个硬盘：[60*84.3744GB]/[500*0.90]=11.3个
注：
1、在以上计算中，[500*0.90]的意思是取硬盘的实际可应用到的空间容量，我们平时所说的硬盘大小实际是指它的物理大小[相当于房子的建筑面积]，在应用中由于硬盘分区、数据临时交换占去一小部分空间，因此在实际应用中我们通常取它90%作为实际可用空间比较科学。
2、在对录像画质要求不高的场所，一般设定的码流设置为固定码流256K，那么每个小时每个视频通道所占的硬盘空间为113MB。
3、在对录像画质要求比较高的场所码流通常设置为固定码流在512K以上（D1画质一般需要2048K左右），也可以在DVR中设置为可变码流，当设置为可变码流时，主机会根据每一个通道当时的画面运动情况自动调节码流，以达到录像的最佳效果，这时录像占用空间就比较难预算一个精确值。
4、往往我们的客户都希望保存的录像画质不能太差，又想所占的硬盘空间比较小，在这我们可以在主机中设置为可变码流，同时再设一个码流的上限值。
摄像硬盘计算公式
摄像硬盘计算公式
摄像硬盘的计算公式可以根据以下几个因素来确定：
1. 录像分辨率：摄像头的录像分辨率决定了每个像素点占用的存储空间大小，一般以像素点/MB为单位。
2. 帧率：摄像头的帧率决定了每秒钟录制的视频帧数，帧率越高，占用的存储空间越大。
3. 压缩方式：摄像头的压缩方式决定了视频文件的文件大小，不同的压缩方式会产生不同的存储需求。
4. 存储时间：摄像硬盘需要存储的时间段，一般以小时或天为单位。
摄像硬盘的计算公式可以表示为：
存储空间 = 录像分辨率 ×帧率 ×压缩比 ×存储时间
其中，压缩比是指压缩后的视频文件大小与原始视频文件大小的比例。
需要注意的是，摄像硬盘的实际可用存储空间可能会比计算得到的存储空间少，因为硬盘本身也需要一部分空间来存储系统文件和其他信息。
监控系统硬盘容量计算
监控系统硬盘容量计算1） MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。
2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。
内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.3） MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。
MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为150M左右.首先介绍一下公式：码流÷8×3600×24×30，这是一个月录像存储容量的计算方式，其实分辨率大小和录像存储容量大小没关系，主要的参数还是码流，无论DVR、DVS对不同分辨率的图像，比如CIF、QCIF、DCIF、D1等都有对应的码流范围，那CIF来说，码流200K左右，就算你把码流设的再高也没用，图像质量都不会有明显变化。
就你的问题D1分辨率码流范围在1.5~2M之间，按最大存储容量就用2M来算，码流就是2048K，公式上码流÷8是比特和字节之间的转换，之后的你自己算吧。
这个问题不是一个公式能解决的，要看你的录像方式，24小时录像还是移动侦测录像？用CIF格式还是D1格式？还有每路图像的变化程度。
每种存储格式都有相应的计算方法数据流量.带宽匹配及存储空间计算1、数据流量的计算及网络带宽匹配举正达网络数字摄像机以320×240格式传输为例：在320×240工作时，网络数字摄像机码流为8－20Kbps，即每秒每帧8－20Kbit，25帧即为8×25＝200Kbits，20×25＝500Kbits，即网络数字摄像机每秒输出码流为200Kbit－500Kbit之间。
关于视频监控分辨率CIF存储容量的计算
关于视频监控分辨率CIF、DCIF、D1格式的介绍目前监控行业中主要使用:Qcif（176×144）、 CIF（352×288）、HALF D1（704×288）、 D1（704×576）等几种分辨率，CIF录像分辨率是主流分辨率，绝大部分产品都采用CIF分辨率。
国内主流的硬盘录像机（DVR，Digital Video Recording）采用什么分辨率？怎样计算硬盘容量？目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。
1)如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；2)如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！3.自动循环录像：a)32G的SD卡连续录像640x480分辨率可储存64小时，b)32G的SD卡如选择320x240分辨率可存储192小时，存储空间满后自动删除最老文件，无须人工干预。
4.640*480c)16G的SD卡可连续存储同样分辨率640*480的录像内容为32小小时左右，d)32G的SD卡可存储同样分辨率的录像内容为70个小时左右；SD卡录像存储时间参照表：目前监控行业中主要使用:Qcif（176×144）、 CIF（352×288）、HALF D1（704×288）、 D1（704×576）等几种分辨率，存储容量图像质量连续存储时间4G 320×240 约20小时8G 320×240 约30小时16G 320×240 约60小时32G 320×240 约120小时 (每小时大约是270M)QQCIF: 88X72QCIF: 176X144CIF: 352X2882CIF: 704X288DCIF: 584X3844CIF: 704X57616G 的SD卡，可存储分辨率为640*480的录像内容为32个小时左右；32G 的SD卡，可存储分辨率为640*480的录像内容为70个小时左右；。
摄像机分辨率CIF、DCIF、D1格式的介绍讲解
高清和标清摄像机区别高清的发展必然趋势得到绝大多数安防界企业的认同，尤其是最近一两年，国内出现了一窝蜂大大小小的企业试图挤入百万高清领域，这些企业有原先的模拟摄像机厂家、传统"网络摄像机+视频服务器"厂商、DVR背景研发厂家，甚至还有非安防企业与非视频监控厂家。
什么是高清?高清是在广播电视领域首先被提出的，最早是由美国电影电视工程师协会(SMPTE)等权威机构制定相关标准。
视频监控领域同样也广泛沿用了广播电视的标准，将“高清”定义为720p(1280×720，逐行)、1080i(1920×1080，隔行)与1080p(1920×1080，逐行)三种标准形式。
高清对于视频监控来说并不是件容易做到的事情。
它涉及到监控系统的颇多环节，从前端摄像机到传输，再到记录存贮和显示设备，为了到达“高清”指标都需要做出相应调整，只要一个环节满足不了要求，就达不到系统的“高清”要求。
一些厂家在宣传高清时主要针对的是前端摄像设备，诚然，高清的视频效果首先来源于高清信息的采集，如果没有前端高清视频采集，无法谈及后端的高清效果。
但是，只能拍摄高清的图像是不够的，这些图像只有通过传输设备到达存储设备以及显示设备才有意义。
以传输设备为例，安防监控系统中采用的视频有线传输技术大致可以分为同轴基带传输、同轴调制传输、光缆传输、双绞线传输、IP网络传输等几种传输方式。
以上这几种传输方式各有利弊，但是目前应用较为普遍的是光缆传输和同轴电缆传输。
那在高清监控系统中这两种方式表现又如何呢?什么是标清?标清，英文为“Standard Definition”，是物理分辨率在720p以下的一种视频格式。
720p是指视频的垂直分辨率为720线逐行扫描。
具体的说，是指分辨率在400线左右的VCD、DVD、电视节目等“标清”视频格式，即标准清晰度。
而物理分辨率达到720p以上则称作为高清,(英文表述High Definition)简称HD。
关于硬盘容量的计算
关于硬盘容量的计算硬盘容量计算，很多工程商和销售人员都不是很清楚，我个人做监控行业4年多了，一直是做技术支持，接到诸如“我有个项目16个点要24小时录像5天需要多大的硬盘”，“我有个项目12个点要24小时录像15天需要多大的硬盘”？等等此问题已经N遍了，今天在此以我的经验列个小公式供大家计算使用，不足之处还请指点.1）MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。
2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。
内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.以上2种算法基本已被MPEG-4或H.264算法代替，主要介绍下面的2种算法。
其实国内很纯粹的H.264算法是没有的，充其量只是MPEG-4算法的一些改进而已。
3）MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。
MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为120M左右.以D1： 720*576录像，每路每小时一般为396M左右.4) H.264这种压缩模式和MPEG-4基本一致，所以计算的时候大家可以按照MPEG-4的容量进行计算。
计算方法：其容量计算公式G=H*N*T*X/1024其中G就是最后算出的硬盘的容量H代表每天要录像几个小时T代表想录像的天数X代表上面的4种压缩模式举例说明，某小区用MPEG-4算法的来做监控，主机12路，要求24小时录像15天，需要多大的硬盘容量？根据公式我们的到H=24,N=12，X=396M ，T=15最后得到G=24*12*396*15/1024=1559.25G这样就是最后硬盘的容量大小了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于硬盘录像机分辨率CIF、DCIF、D1格式的介绍
CIF简介
CIF是常用的标准化图像格式（Common Intermediate Format）。
在H.323协议簇中，规定了视频采集设备的标准采集分辨率。
CIF = 352×288像素
QCIF全称Quarter common intermediate format。
QCIF也是常用的标准化图像格式。
在H.323中，规定QCIF = 176×144像素。
CIF格式具有如下特性：
(1) 电视图像的空间分辨率为家用录像系统(V ideo Home System，VHS)的分辨率，即352×288。
(2) 使用非隔行扫描(non-interlaced scan)。
(3) 使用NTSC帧速率，电视图像的最大帧速率为30 000/1001≈29.97幅/秒。
(4) 使用1/2的PAL水平分辨率，即288线。
(5) 对亮度和两个色差信号(Y、Cb和Cr)分量分别进行编码，它们的取值范围同ITU-R BT.601。
即黑色=16，白色=235，色差的最大值等于240，最小值等于16。
下面为5种CIF 图像格式的参数说明。
参数次序为“图象格式亮度取样的象素个数(dx) 亮度取样的行数(dy) 色度取样的象素个数(dx/2) 色度取样的行数(dy/2)”。
sub-QCIF 128×96 64 48
QCIF 176×144 88 72
CIF 352×288 176 144
4CIF 704×576 352 288（即我们经常说的D1）
16CIF 1408×1152 704 576
目前监控行业中主要使用Qcif（176×144）、CIF（352×288）、HALF D1（704×288）、
D1
（704×576）等几种分辨率，CIF录像分辨率是主流分辨率，绝大部分产品都采用CIF 分辨率。
目前市场接受CIF分辨率，主要理由有四点：1、目前数码监控要求视频码流不能太高；2、视频传输带宽也有限制；3、使用HALF D1、D1分辨率可以提高清晰度，满足高质量的要求，但是以高码流为代价的。
在现阶段，出现了众多D1的产品，但市场份额非常小；4、采用CIF分辨率，信噪比在32db以上，一般用户是可以接受的，但不是理想的视频图像质量。
目前业内人士正在尝试用HALF D1来寻求CIF、D1之间的平衡。
但随着单块硬盘的容量达到750GB甚至1000GB，而国内的大部分DVR已经可以做到连接8块1000GB 的硬盘，故D1逐渐会变成时常的主流。
DCIF分辨率是什么？
经过研究发现一种更为有效的监控视频编码分辨率（DCIF），其像素为528×384。
DCIF 分辨率的是视频图像来历是将奇、偶两个HALF D1，经反隔行变换，组成一个D1（720*576），D1作边界处理，变成4CIF（704×576），4CIF经水平3/4缩小、垂直2/3缩小，转换成528×384.528×384的像素数正好是CIF像素数的两倍，为了与常说的2CIF（704*288）区分，我们称之为DOUBLE CIF，简称DCIF。
显然，DCIF在水平和垂直两个方向上，比Half D1更加均衡。
为什么选用DCIF分辨率？
数字化监控行业对数字监控产品提出两项要求：首先要求数据量低，保证系统能够长时间录像和稳定实时的网络传输；其次要求回放图像清晰度高，满足对细节的要求。
而DCIF 分辨率在目前的软硬件平台上，能很好的满足以上两项要求。
Half D1分辨率已被部分产品采用，用来解决CIF清晰度不够高和D1存储量高、价格高昂的缺点。
但由于他相对于CIF只是水平分辨率的提升，图像质量提高不是特别明显，但码流增加很大。
经过对大量视频信号进行测试，基于目前的视频压缩算法，DCIF分辨率比Half D1能更好解决CIF清晰度不够高和D1存储量高、价格高昂的缺点，用来解决CIF和4CIF，特别是在512Kbps码率之间，能获得稳定的高质量图像，满足用户对较高图像质量的要求，为视频编码提供更好的选择。
CIF清晰度不够高和D1存储量高、价格高昂的缺点分辨率，静态回放分辨率理论上最高可达360TVline的图像质量，超过模拟监控中标准VHS磁带录像机280TVline的图像水平，达到公安部安防行业视频标准二级和三级项目的清晰度要求，满足绝大部分视频监控的要求。
什么是D1？
做闭路电视监控系统这一行久了，大家都以为D1是硬盘录像机显示、录像、回放的分辨率，实际上不是的，D1是数字电视系统显示格式的标准，共分为以下5种规格：D1：480i格式（525i）：720×480（水平480线，隔行扫描），和NTSC模拟电视清晰度相同，行频为15.25kHz，相当于我们所说的4CIF（720×576）
D2：480P格式（525p）：720×480（水平480线，逐行扫描），较D1隔行扫描要清晰不少，和逐行扫描DVD规格相同，行频为31.5kHz
D3：1080i格式（1125i）：1920×1080（水平1080线，隔行扫描），高清放松采用最多的一种分辨率，分辨率为1920×1080i/60Hz，行频为33.75kHz
D4：720p格式（750p）：1280×720（水平720线，逐行扫描），虽然分辨率较D3要低，但是因为逐行扫描，市面上更多人感觉相对于1080I（实际逐次540线）视觉效果更加清晰。
不过个人感觉来说，在最大分辨率达到1920×1080的情况下，D3要比D4感觉更加清晰，尤其是文字表现力上，分辨率为1280×720p/60Hz，行频为45kHz
D5：1080p格式（1125p）：1920×1080（水平1080线，逐行扫描），目前民用高清视频的最高标准，分辨率为1920×1080P/60Hz,行频为67.5KHZ。
其中D1 和D2标准是我们一般模拟电视的最高标准，并不能称的上高清晰，D3的1080i 标准是高清晰电视的基本标准，它可以兼容720p格式，而D5的1080P只是专业上的标准，并不是民用级别的，上面所给出的60HZ只是理想状态下的场频，而它的行频为67.5KHZ，目前还没有如此高行频的电视问世，实际在专业领域里1080P的场频只有24HZ，25HZ和30HZ。
需要指出的一点是，D端子是日本独有的特殊接口，国内电视几乎没有带这种接口的，最多的是色差接口，而色差接口最多支持到D4，理论上肯定没有HDMI（纯数字信号，支持到1080P)的最高清晰度高，但在1920：1080以下分辨率的电视机上，一般也没有很大差别。
国内主流的硬盘录像机（DVR，Digital Video Recording）采用什么分辨率？怎样计算硬盘容量？
目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。
硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。
最大可以连接8块2000GB的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB左右），如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了吧？
计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？
8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)。
