摄像机码流与硬盘存储时间的关系
网络硬盘录像机码流和录像存储空间计算方法
网络摄像机码流和录像存储空间计算方法
一：占用带宽换算计算公式：：
3000kbps/8(1个字节8个字位)=375 KB/S=（即375千字节每秒）=3Mb/s 5000kbps/8(1个字节8个字位)=625 KB/S=（即625千字节每秒）=6Mb/s
二：占用的硬盘空间计算公式：
公式：码率÷8×时间×天数×监控点数÷1024=存储空间（MB）
3000kbps÷8×3600秒×24小时×30天÷1024=949218.75(MB) ÷1024=926.97(G) ÷1024=0.9（T）
4000kbps÷8×3600秒×24小时×30天÷1024=1265625(MB) ÷1024=1235.96
(G) ÷1024=1.2（T）
5000kbps÷8×3600秒×24小时×30天÷1024=1582031.25(MB) ÷1024=1544.952(G) ÷1024=1.5（T）
MB→GB→TB的换算都是除以1024.
综合所述：
100万和130万网络摄像机按3M码流计算24小时存储空间容量为：30G 一个
月就是：30G*30=900G=0.9T
200万网络摄像机按4M码流计算24小时存储空间容量为：51G
一个月就是：41G*30=1235.96G=1.2T
200万网络摄像机按5M码流计算24小时存储空间容量为：51G
一个月就是：51G*30=1530G=1.5T。
视频监控中的帧率、码流、分辨率是什么？录像存储空间如何计算
视频监控中的帧率、码流、分辨率是什么？录像存储空间如何
计算
做网络视频监控系统，一定绕不开帧率、码流、分辨率、录像大小、存储空间。
帧率、码流、分辨率不仅决定着图像清晰度，同时也决定着网络负载和存储空间的大小。
在大规模的监控系统中，以上参数需要精算，才能使系统达到最优状态。
下面介绍什么是帧率、码流、分辨率以及三者之间的关系。
帧率就是指每秒显示图像数量，比如25帧/每秒，通常用FPS(Frames Per Second)表示。
分辨率指每图像的尺寸，也就是像素数量。
常见的分辨率有D1分辨率704X576，CIF352X288，VGA640X480，百万像素1920X1080，1280X720等，即图片的长度和宽度，长宽相乘计算出图片的像素数量。
码流表示的是数据流量。
表示视频数据在单位时间内的数据流量大小，用bps表示，即bit/ps，每秒传输多少比特位。
帧率、码流、分辨率之间的关系可以简单描述为，视频帧率越大、图像分辨率越大，码流越大，即帧率、分辨率与码流成正比。
码流大小决定录像占用空间的大小，码流与录像文件大小的关系见下表，通常2Mbps码流，每小时录像占用空间900M，一天24小时占用21.6G的磁盘空间。
安防监控录像占用硬盘容量的计算方法
安防监控视频存储安防监控视频存储中，一个很重要的问题就是硬盘能录多久的监控视频?要保留30天的监控需要多大的硬盘容量?一天能录制多大的视频?在解释这些问题之前，我们先了解以下信息：IPC码率摄像机的码率即监控视频流的带宽，分为主码流和子码流，主码流用来存储，子码流一般用来预览。
在不同分辨率/帧率以及画面效果时码率大小有所差异，默认情况下1080P的摄像头主码率为4M，720P的主码率为2M。
硬盘容量即硬盘的存储空间大小，一般有500G/1T/2T/4T/6T，1T=1024G，1G=1024M，一般监控硬件的存储容量超过1T。
需要注意的是，硬盘实际可用于存储视频的容量为总容量的90%，即容量系数为0.9。
监控路数需要录像的监控摄像机数量，如6个摄像机需要保存录像，则为6路。
计算方法单日录像大小=主码流(M)÷8×3600(秒)×24(小时)×通道数÷1024录像天数=硬盘容量(G)×1024×系数×8÷3600(秒)÷24(时)÷主码流(M)÷通道数如：1个1080P摄像头，4M主码流的一天视频大小：4÷8×3600×24×1=43200M≈42GB以下，我们按照上述计算方法，我们列出常见网络情况下硬盘使用情况：2TB=2048GB，实际存储大小≈2048×0.9=1843GB说明：实际工程环境中，可能是多种类型的摄像机组合使用，计算方法类似。
根据以上计算，如果有4个720P(主码流2M)的摄像机，监控视频需要保存7天，则需要硬盘的存储容量至少为7×84GB=588GB，此时建议选购容量超过1T 的硬盘。
同样，如果有4路720P的摄像机，监控视频需要保存一个月(30天)，则需要硬盘容量为30×84GB=2520GB，建议选购3TB以上的硬盘。

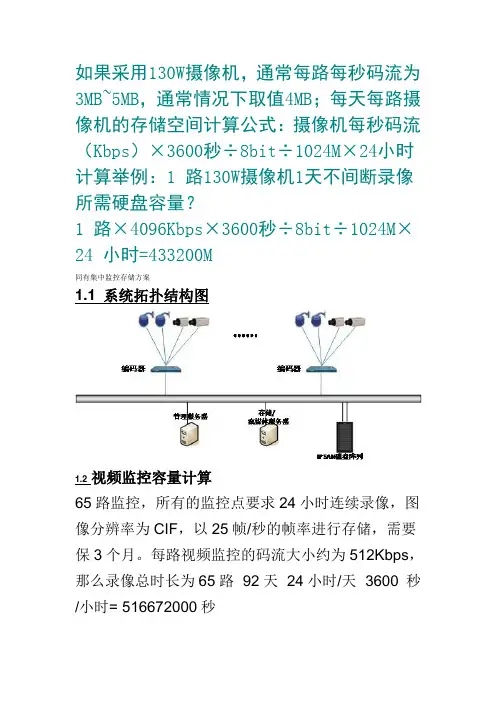

130W摄像机存储空间计算
如果采用130W摄像机，通常每路每秒码流为3MB~5MB，通常情况下取值4MB；每天每路摄像机的存储空间计算公式：摄像机每秒码流（Kbps）×3600秒÷8bit÷1024M×24小时计算举例：1 路130W摄像机1天不间断录像所需硬盘容量？1 路×4096Kbps×3600秒÷8bit÷1024M×24 小时=433200M同有集中监控存储方案1.1 系统拓扑结构图1.2视频监控容量计算65路监控，所有的监控点要求24小时连续录像，图像分辨率为CIF，以25帧/秒的帧率进行存储，需要保3个月。
每路视频监控的码流大小约为512Kbps，那么录像总时长为65路×92天×24小时/天×3600 秒/小时= 516672000秒存储可用容量：A. 存储格式：CIF，25 帧/s 图像格式B. 传输速率：0.512Mb/s，85％的动态压缩率C. 因此总的数据存储容量为：0.512Mbps × 85％×516672000秒÷ 1024 ÷ 1024 ÷ 8＝26.8TB存储裸容量：A. 为了防止硬盘故障造成的数据丢失，每十六块硬盘需要消耗两块(RAID5+1块热备盘)做数据冗余，即12.5％的冗余消耗；B. 考虑对整个存储配置2%的余量。
C. 则需要存储容量总数为：【26.8TB/（1-12.5%）】×102% =31.24TB配置iSUM420G3单控，需要配置32块硬盘,一个主柜，一个扩展柜。
1.3集中监控存储方案的优势1. 充分利用网络优势，客户可灵活部署存储设备和确定安装位置；2. 采用权限管理，有利于内防内控：未授权人员不能随便接触到存储数据；3. 数据安全性高：专用存储设备的RAID＋热备盘保护；4. 可靠性高：嵌入式控制器，关键设备冗余架构，数据存储可靠；另外，传输iSCSI协议，比传统视频存储方案（文件级）更加可靠；5. 扩展能力强：存储容量大、单位存储成本低，可以满足用户长时间视频数据存储的需要；6. 统一管理，便于历史资料的检索和回放；7. 易于管理和维护：采用集中存储架构，维护简单，综合性价比高。
录像容量计算,不容错过
录像容量计算一、录像容量介绍录像存储时间与您设置的码率上限和硬盘存储容量两者直接相关。
一般分辨率越高，码率上限也需要越大。
一般针对H.264编码的设备，推荐码率上限如下：130W的摄像头一般是2M，即2048Kbps；200W的摄像头一般是4M，即4096Kbps；300W的摄像头一般是6M，即6144Kbps。
二、录像容量计算单通道录像文件大小计算公式如下：文件大小（Gbps）=码流（Kbps）÷8×3600×每天录像时间（hour）÷1024÷1024 您也可以大致进行估算举例说明1）在码率上限数值为512K的情况下，1个通道，1天（24小时）的情况下存储空间为5.27G。
2）那么，您可以按照具体的码流上限乘以对应的系数（几倍）。
3）如果您的码率上限是2048K（即512K的4倍），那么就是5.27G乘以4倍等于21.09G左右。
估算结果如果摄像机采用H.264编码（按一个摄像机一天24小时录像）100W，130W像素约21G ，200W像素约42G，300W像素约63G。
如果摄像机采用H.265方式编码（按一个摄像机一天24小时录像）100W、130W像素约15G， 200W像素约20G ，300W像素约30G ，400W像素约40G。
三、知识点，不容忽略码率上限1）这边的码率上限指的是设备的主码流码率上限，因为录像一般是按照主码流来进行录像的；2）如上介绍的码率上限，只是推荐码率上限，您也可以根据您的实际情况进行调节。
定码率和变码率定码率：实际码率在码率上限的值左右上下浮动；变码率：根据您照射场景的复杂度，灵活调整码率上限值，推荐设置成变码率；录像容量由于实际码率存在浮动和其他不确定因素，实际录像容量存储肯定是有一定的差距的。
复合流复合流包含了视频+音频，由于音频码率上限比较小，基本可以按照如上通用计算。
硬盘容量硬盘格式化后会比原容量小一些，请以硬盘管理的实际显示容量为准。
摄像机码流与硬盘存储时间的关系
摄像机码流与硬盘存储时间的关系720P 即100万网络摄像机的码流一般为2.2Mbit/s960P 即130万网络摄像机的码流一般为2.8Mbit/s1080P 即200万网络摄像机的码流一般为4.5Mbit/s经过计算，每个100万网络摄像机1天约占用24G硬盘空间。
每个130万网络摄像机1天约占用28G硬盘空间。
每个200万网络摄像机1天约占用48G硬盘空间。
假如您想了解更多的内容，请继续往下看。
根据录像要求(录像类型、录像资料保存时间)计算一台硬盘录像机所需总容量计算方法:(1)计算单个通道每小时所需的存储容量q,单位Mbyte。
q=d÷8×3600÷1024其中d是码率(即录像设置中的“位率/位率上限”),单位Kbit/s(2)确定录像时间要求后单个通道所需的存储容量m,单位Mbytem=q×h×D其中h是每天录像时间(小时)D是需要保存录像的天数码率是512时候,正常录像每小时单通道文件大小225M;每天(24小时)大概5.3G码率是384时候,正常录像每小时单通道文件大小168.75M;每天(24小时)大概4G码率码率就是数据传输时单位时间传送的数据位数,一般我们用的单位是kbps 即千位每秒。
通俗一点的理解就是取样率,单位时间内取样率越大,精度就越高,处理出来的文件就越接近原始文件,但是文件体积与取样率是成正比的,所以几乎所有的编码格式重视的都是如何用最低的码率达到最少的失真,围绕这个核心衍生出来的cbr(固定码率)与vbr(可变码率),都是在这方面做的文章,不过事情总不是绝对的,从音频方面来说,码率越高,被压缩的比例越小,音质损失越小,与音源的音质越接近。
码率计算公式基本的算法是:文件体积=时间X码率/8。
这里时间单位是秒,码率除以8,就不用说了。
举例,D5的碟,容量4.3G,考虑到音频的不同格式,占用一定的空间,姑且算为600M,视频文件应不大于3.7G,视频长度100分钟(6000秒),计算结果:码率应为4900K。
硬盘录像机容量算法
硬盘录像机容量算法如何计算录像容量存储空间=（码流*3600*24）/（8*1024*1024），计算结果单位是G/天例如：一个720P的摄像头，码流值设定为2048Kb/S时，存储一天的容量为（2048*3600*24）/（8*1024*1024）≈21G常识：字节（Byte /bait/ n. [C]）是计算机信息技术用于计量存储容量的一种计量单位，也表示一些计算机编程语言中的数据类型和语言字符。
B（Byte）与b（bit）数据存储是以“字节”（Byte）为单位，数据传输是以大多是以“位”（bit，又名“比特”）为单位，一个位就代表一个0或1（即二进制），每8个位（bit，简写为b）组成一个字节（Byte，简写为B），是最小一级的信息单位。
不同数量级间数据存储是以10进制表示，数据传输是以2进制表示的，所以1KB不等于1000B。
1KB=1024B；1MB=1024KB=1024×1024B。
其中1024=210。
1B（byte，字节）= 8 bit（见下文）；1KB（Kibibyte，千字节）=1024B= 2^10 B；1MB（Mebibyte，兆字节，百万字节，简称“兆”）=1024KB= 2^20 B；1GB（Gigabyte，吉季节，十亿字节，又称“千兆”）=1024MB= 2^30 B；1TB（Terabyte，万亿字节，太字节）=1024GB= 2^40 B；1PB（Petabyte，千万亿字节，拍字节）=1024TB= 2^50 B；1EB（Exabyte，百亿亿字节，艾字节）=1024PB= 2^60 B；1ZB（Zettabyte，十万亿亿字节，泽字节）= 1024EB= 2^70 B；1YB（Yottabyte，一亿亿亿字节，尧字节）= 1024ZB= 2^80 B；1BB（Brontobyte，一千亿亿亿字节）= 1024YB= 2^90 B；1NB（NonaByte，一百万亿亿亿字节） = 1024 BB = 2^100 B；1DB（DoggaByte，十亿亿亿亿字节） = 1024 NB = 2^110 B；硬盘生产商是以GiB（十进制，即10的3次方=1000，如1MiB=1000KB）计算的，而电脑（操作系统）是以GB（2进制，即2的10次方，如1MB=1024KB）计算的，但是国内用户一般理解为1MiB=1M=1024 KB, 所以为了便于中文化的理解，翻译MiB为MB也是可以的。
监控录像机所需硬盘大小计算方法
计算公式：存储空间=比特率÷8（换算成字节数据量）x3600（每小时存储容量大小）x24（每天存储容量大小）x30（存储天数）x50（前端摄像机路数）÷0.9（磁盘格式化损失10%的空间）
视频格式
存储天数
存储计算
存储空间
CIF
30天
64×3600×24×30×50÷0.9
9T
D1
30天
硬盘录像机硬盘容量计算遵循以下公式：
每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数
例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：
每小时录像文件大小=512×3600÷8÷1024=225MB
硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB
192×3600×4×30×50÷0.9
26T
720p
30天
256×3600×24×30×50÷0.9
35T
1080p
30天
512×3600×24×30×50÷0.9
69T
硬盘容量计算
1、常见录像格式的码流大小：QCIF：256KbpsCIF：512Kbps DCIF：768Kbps
Half_D1：768Kbps 4CIF：1536KbpsFull_D1：2048Kbps 720P：3096Kbps
1080P：10240Kbps
2、如何进行硬盘容量的计算
每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时
监控图像存储时间和硬盘大小的计算
浅析存储空间大小与传输带宽的计算方法在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond)，比特率越高，传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。
比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s 例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps;监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽) 即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽) 即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=70312.5GB≈69TB。
视频监控硬盘容量计算过程
200万摄像机H.264编码码流：4MbpsH.265编码码流：2.5Mbps2T硬盘实际容量：1862.6GB4T硬盘实际容量：3725.3GB格式化损耗：1%在计算存储空间时需先计算出所有路数存储一定的时间所需的存储总空间，用总路数乘以每路码流大小，再乘以总的存储时间即可算出总的存储空间，在计算过程中保持单位的一致性。
存储空间计算公式：单路实时视频的存储容量(GB)＝【视频码流大小(Mb)×60秒×60分×24小时×存储天数/8】/1024下表为分别按照1路每天存储24小时、采用H.264算法进行编码，按照D1、720P、1080P的分辨率存储不同天数所需的存储空间表，如下表。
（H.265编码设备的码率为H.264设备的1/2，故存储空间也仅需1/2）表1存储空间需求表录像容量计算公式:码率上限(720P的标准码率是2048Kbps)/8*3600(秒=1小时)=921600KB/每小时1、D1D1是数字电视系统显示格式的标准。
2、720P720P是在逐行扫描下达到1280×720的分辨率的显示格式。
数字720表示垂直方向有720条水平扫描线，字母P（Progressive scan）表示逐行扫描。
3、960P960P是在逐行扫描下达到1280×960的分辨率的显示格式。
数字960表示垂直方向有960条水平扫描线，字母P（Progressive scan）表示逐行扫描。
4、1080P1080P是在逐行扫描下达到1920×1080的分辨率的显示格式。
数字1080表示垂直方向有1080条水平扫描线，字母P（Progressive scan）表示逐行扫描。
摄像机码流与硬盘存储时间地关系
摄像机码流与硬盘存储时间的关系720P 即100万网络摄像机的码流一般为2.2Mbit/s960P 即130万网络摄像机的码流一般为2.8Mbit/s1080P 即200万网络摄像机的码流一般为4.5Mbit/s经过计算，每个100万网络摄像机1天约占用24G硬盘空间。
每个130万网络摄像机1天约占用28G硬盘空间。
每个200万网络摄像机1天约占用48G硬盘空间。
假如您想了解更多的内容，请继续往下看。
根据录像要求(录像类型、录像资料保存时间)计算一台硬盘录像机所需总容量计算方法:(1)计算单个通道每小时所需的存储容量q,单位Mbyte。
q=d÷8×3600÷1024其中d是码率(即录像设置中的“位率/位率上限”),单位Kbit/s(2)确定录像时间要求后单个通道所需的存储容量m,单位Mbytem=q×h×D其中h是每天录像时间(小时)D是需要保存录像的天数码率是512时候,正常录像每小时单通道文件大小225M;每天(24小时)大概5.3G码率是384时候,正常录像每小时单通道文件大小168.75M;每天(24小时)大概4G码率码率就是数据传输时单位时间传送的数据位数,一般我们用的单位是kbps 即千位每秒。
通俗一点的理解就是取样率,单位时间内取样率越大,精度就越高,处理出来的文件就越接近原始文件,但是文件体积与取样率是成正比的,所以几乎所有的编码格式重视的都是如何用最低的码率达到最少的失真,围绕这个核心衍生出来的cbr(固定码率)与vbr(可变码率),都是在这方面做的文章,不过事情总不是绝对的,从音频方面来说,码率越高,被压缩的比例越小,音质损失越小,与音源的音质越接近。
码率计算公式基本的算法是:文件体积=时间X码率/8。
这里时间单位是秒,码率除以8,就不用说了。
举例,D5的碟,容量4.3G,考虑到音频的不同格式,占用一定的空间,姑且算为600M,视频文件应不大于3.7G,视频长度100分钟(6000秒),计算结果:码率应为4900K。
摄像机码流与硬盘存储时间地关系
摄像机码流与硬盘存储时间地关系摄像机码流与硬盘存储时间的关系720P 即100万网络摄像机的码流一般为2.2Mbit/s960P 即130万网络摄像机的码流一般为2.8Mbit/s1080P 即200万网络摄像机的码流一般为4.5Mbit/s经过计算，每个100万网络摄像机1天约占用24G硬盘空间。
每个130万网络摄像机1天约占用28G硬盘空间。
每个200万网络摄像机1天约占用48G硬盘空间。
假如您想了解更多的内容，请继续往下看。
根据录像要求(录像类型、录像资料保存时间)计算一台硬盘录像机所需总容量计算方法:(1)计算单个通道每小时所需的存储容量q,单位Mbyte。
q=d÷8×3600÷1024其中d是码率(即录像设置中的“位率/位率上限”),单位Kbit/s(2)确定录像时间要求后单个通道所需的存储容量m,单位Mbytem=q×h×D其中h是每天录像时间(小时)D是需要保存录像的天数码率是512时候,正常录像每小时单通道文件大小225M;每天(24小时)大概5.3G码率是384时候,正常录像每小时单通道文件大小168.75M;每天(24小时)大概4G码率码率就是数据传输时单位时间传送的数据位数,一般我们用的单位是kbps 即千位每秒。
通俗一点的理解就是取样率,单位时间内取样率越大,精度就越高,处理出来的文件就越接近原始文件,但是文件体积与取样率是成正比的,所以几乎所有的编码格式重视的都是如何用最低的码率达到最少的失真,围绕这个核心衍生出来的cbr(固定码率)与vbr(可变码率),都是在这方面做的文章,不过事情总不是绝对的,从音频方面来说,码率越高,被压缩的比例越小,音质损失越小,与音源的音质越接近。
码率计算公式基本的算法是:文件体积=时间X码率/8。
这里时间单位是秒,码率除以8,就不用说了。
举例,D5的碟,容量4.3G,考虑到音频的不同格式,占用一定的空间,姑且算为600M,视频文件应不大于3.7G,视频长度100分钟(6000秒),计算结果:码率应为4900K。
视频监控带宽及存储容量的计算
视频监控带宽及存储容量的计算视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率（每秒传送的比特(bit)数）=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。
我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。
每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。
高的帧率可以得到更流畅、更逼真的动画。
每秒钟帧数 (fps) 愈多，所显示的动作就会愈流畅。
码流概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352×288，176×144，640×480，1024×768。
在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。
服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s(实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S(实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s(实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s 例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
通过摄像头码流计算视频存储占用硬盘空间
硬盘录像机的图像存储时间和硬盘大小如何计算视频监控硬盘录像一般要求保留半个月，由于采集卡和监控软件的不同，录制图像的时间也不就不同，但是120GB的硬盘至少也可以录制150小时！如果用普通质量压缩甚至可以超过200小时。
硬盘占用时间计算：以正常画面质量计算，每路每小时200M。
例如16路硬盘录像机，同时录像的情况下每小时共占用硬盘 3.2G。
根据不同应用场所，可以采用动态录像等方式进行录像，这样保证录像资料均为有效部分。
硬盘录满后将自动对前面的录像资料循环覆盖。
可用光盘刻录机将需要长期保存的录像内容刻在光盘上。
有些情况下为减少硬盘投入，可按每路每小时100M设置录像质量，但画面质量不能保证。
建议只在要求不高的情况下使用。
各种DVR录像画质与占用硬盘空间对比表：计算式：每小时数据量* 24小时* 天数= ？？Gcif格式录像按照每小时占用硬盘100M计算，D1格式按照1000M计算，HD1按照500M计算，最是最大峰值，实际当中一般不会超过这个数，要知道静态图像和动态图像占用硬盘却别是非常大的。
按照CIF格式计算100M*24小时*30天/1000M=?GH.264硬盘录像机硬盘空间占用计算方法A：每小时每个通道所占硬盘空间计算公式：[视频码率（128-2048）/8*3600]/1024 例如：若码率设置为512K，那么每个小时每个视频通道所占硬盘空间如下：[512/8*3600]/1024=225MBB：每天每个通道所占空间[GB]：A*24例如：若码率设置为512K，那么每个小时每个视频通道每天所占硬盘空间如下：[225MB*24]/1024=5.2734GC：16路硬盘录像机一天所占空间：B*16例如:按16路的硬盘录像机设录像码流为固定512K时,一天所占的空间如下：16*5.2734G=84.3744GB若按500G一个硬盘，录像资料需要存贮30天计算，侧需要如下几个硬盘：[30*84.3744GB]/[500*0.90]=5.62个注：1、在以上计算中，[500*0.90]的意思是取硬盘的实际可应用到的空间容量，我们平时所说的硬盘大小实际是指它的物理大小[相当于房子的建筑面积]，在应用中由于硬盘分区、数据临时交换占去一小部分空间，因此在实际应用中我们通常取它90%作为实际可用空间比较科学。
录像存储时间和大小
硬盘录像机的监控图像存储时间和硬盘大小的工程计算2009-09-21 8:41各种分辨率下采用什么样的码流可以获得较好的图像质量，一般的硬盘录像机都支持多种分辨率，我们一般使用CIF、DCIF、D1三种。
在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”如何进行硬盘容量的计算每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB音频码流为固定16kbps，每小时所占容量很小，可以忽略不计目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。
硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。
最大可以连接8块2000GB的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB左右），如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)硬盘占用时间计算：以正常画面质量计算，每路每小时200M。
200万摄像机存储空间计算公式
时间：二O 二一年七月二十九日
时间：二O 二一年七月二十九日 200万的57台存30天用4T 硬盘之吉白夕凡创作
前端存储计算公式∑(TB)＝码流大小（Mbps ）×3600秒(每小时秒数)×小时数×天数×前端数÷8（Mb 转MB ）÷1024（MB 转GB ）÷1024（GB 转TB ）
冗余机制为：RAID5技术为每组盘有1块磁盘空间不成用,RAID6技术为每组盘有2块磁盘空间不成用,我司磁盘阵列规定最多12块磁盘做一组RAID,而最多2组RAID 就要配置1块热备盘. 单台存储容量计算公式∑(TB)＝（存储盘位数-RAID5组数-热备盘数）×磁盘有效容量（GB ）×格局化有效比例÷1024（GB 转TB ）
36盘存储设备做3组Raid5+2块热备盘,格局化空间损失5%； 1台36盘位存储设备可用容量计算公式：
磁盘阵列数量：70.5TB/80.326TB=1台
.。
硬盘录像机的监控图像存储时间和硬盘大小的工程计算
硬盘录像机的监控图像存储时间和硬盘大小的工程计算2009-09-21 08:41各种分辨率下采用什么样的码流可以获得较好的图像质量，一般的硬盘录像机都支持多种分辨率，我们一般使用CIF、DCIF、D1三种。
在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”如何进行硬盘容量的计算每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8（单位换算:1字节=8比特）÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB音频码流为固定16kbps，每小时所占容量很小，可以忽略不计目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。
硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。
最大可以连接8块2000GB的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB左右），如果采用CIF 分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)硬盘占用时间计算：以正常画面质量计算，每路每小时200M。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄像机码流与硬盘存储时间的关系
720P 即100万网络摄像机的码流一般为2.2Mbit/s
960P 即130万网络摄像机的码流一般为2.8Mbit/s
1080P 即200万网络摄像机的码流一般为4.5Mbit/s
经过计算，
每个100万网络摄像机1天约占用24G硬盘空间。
每个130万网络摄像机1天约占用28G硬盘空间。
每个200万网络摄像机1天约占用48G硬盘空间。
假如您想了解更多的内容，请继续往下看。
根据录像要求(录像类型、录像资料保存时间)计算一台硬盘录像机所需总容量
计算方法:
(1)计算单个通道每小时所需的存储容量q,单位Mbyte。
q=d÷8×3600÷1024
其中d是码率(即录像设置中的“位率/位率上限”),单位Kbit/s
(2)确定录像时间要求后单个通道所需的存储容量m,单位Mbyte
m=q×h×D
其中h是每天录像时间(小时)
D是需要保存录像的天数
码率是512时候,正常录像每小时单通道文件大小225M;每天(24小时)大概5.3G
码率是384时候,正常录像每小时单通道文件大小168.75M;每天(24小时)大概4G
码率
码率就是数据传输时单位时间传送的数据位数,一般我们用的单位是kbps 即千位每秒。
通俗一点的理解就是取样率,单位时间内取样率越大,精度就越高,处理出来的文件就越接近原始文件,但是文件体积与取样率是成正比的,
所以几乎所有的编码格式重视的都是如何用最低的码率达到最少的失真,围绕这个核心衍生出来的cbr(固定码率)与vbr(可变码率),都是在这方面做的文章,不过事情总不是绝对的,从音频方面来说,码率越高,被压缩的比例越小,音质损失越小,与音源的音质越接近。
码率计算公式基本的算法是:文件体积=时间X码率/8。
这里时间单位是秒,码率除以8,就不用说了。
举例,D5的碟,容量4.3G,考虑到音频的不同格式,占用一定的空间,姑且算为600M,视频文件应不大于3.7G,视频长度100分钟(6000秒),计算结果:码率应为4900K。
码率几点原则
1、码率和质量成正比,但是文件体积也和码率成正比。
这是要牢记的。
2、码率超过一定数值,对图像的质量没有多大影响。
3、DVD的容量有限,无论是标准的4.3G,还是超刻,或是D9,都有极限。
这也是废话,但是就有人记不住或忽略这点,漫天讨论。
视频码率
计算机中的信息都是二进制的0和1来表示,其中每一个0或1被称作一个位,用小写b表示,即bit(位);大写B表示byte,即字节,一个字节=八个位,
即1B=8b;前面的大写K表示千的意思,即千个位(Kb)或千个字节(KB)。
表示文件的大小单位,一般都使用字节(KB)来表示文件的大小。
Kbps:首先要了解的是,ps指的是/s,即每秒。
Kbps指的是网络速度,也就是每秒钟传送多少个千位的信息(K表示千位,Kb表示的是多少千个位),为了在直观上显得网络的传输速度较快,一般公司都使用kb(千位)来表示,如果是KBps,则表示每秒传送多少千字节。
1KBps=8Kbps。
ADSL上网时的网速是512Kbps,如果转换成字节,就是512/8=64KBps(即64千字节每秒)。
视频监控硬盘录像一般要求保留半个月，由于采集卡和监控软件的不同，录制图像的时间也不就不同，但是120GB的硬盘至少也可以录制150小时！如果用普通质量压缩甚至可以超过200小时。
硬盘占用时间计算：以正常画面质量计算，每路每小时200M。
例如16路硬盘录像机，同时录像的情况下每小时共占用硬盘3.2G。
根据不同应用场所，可以采用动态录像等方式进行录像，这样保证录像资料均为有效部分。
硬盘录满后将自动对前面的录像资料循环覆盖。
可用光盘刻录机将需要长期保存的录像内容刻在光盘上。
有些情况下为减少硬盘投入，可按每路每
小时100M设置录像质量，但画面质量不能保证。
建议只在要求不高的情况下使用。
各种DVR录像画质与占用硬盘空间对比表
CIF画质Half—D1画质D．CIF画质D1画质
一般活动25-200M/h 60-430M/h 50-400M/h 110-800M/h
复杂/剧烈活动50-250M/h 150-680M/h 150-680M/h
190-900M/h
夜间/光线较暗25-150M/h 130-380M/h 90-280M/h 190-500M/h 计算式：每小时数据量*24小时*天数=？？G
首先介绍一下公式：码流÷8×3600×24×30，这是一个月录像存储容量的计算方式，其实分辨率大小和录像存储容量大小没关系，主要的参数还是码流，无论DVR、DVS对不同分辨率的图像，比如CIF、QCIF、DCIF、D1等都有对应的码流范围，那CIF来说，码流200K左右，就算你把码流设的再高也没用，图像质量都不会有明显变化。
就你的问题D1分辨率码流范围在1.5~2M之间，按最大存储容量就用2M来算，码流就是
2048K，公式上码流÷8是比特和字节之间的转换，之后的你自己算吧。
这个问题不是一个公式能解决的，要看你的录像方式，24小时录像还是移动侦测录像？用CIF格式还是D1格式？还有每路图像的变化程度。
每种存储格式都有相应的计算方法
数据流量.带宽匹配及存储空间计算
1、数据流量的计算及网络带宽匹配
举正达网络数字摄像机以320×240格式传输为例：在320×240工作时，网络数字摄像机码流为8－20Kbps，即每秒每帧8－20Kbit，25帧即为8×25＝200Kbits，20×25＝500Kbits，即网络数字摄像机每秒输出码流为200Kbit－500Kbit之间。
对于“一点看多点“来讲，如果远程巡视监看中心的局域网出口下行带宽为10M，则设计时按摄像机最大流量计算，10M出口带宽允许10000/500＝20路25帧视频数据流通过，总帧数为20×25＝500帧，假设远程巡视监看中心同时需要远程监看巡视40路远程摄像机，则远程巡视监看中
心可巡视监看的每路帧数降为500/40＝12.5帧，即12帧，各局域网的远程多媒体网关将局域网上广域网的码流调节到12帧，即240Kbit/路。
2、局域网录像空间计算机方法
因局域网上广域网的摄像机数据流量由远程多媒体网关调节，不影响前端摄像机的工作和局域网内的视频数据流传输，因此局域网内的监看和录像仍然是按25帧进行，因此局域网的录像空间最大为500Kbits×3600s/8＝225000KB＝225M/小时，80G硬盘可录14.8天。
3、广域网远程巡视监看中心录像空间计算方法
上例中，远程巡视监看中心监看为12帧，每路摄像机的数据流量为240Kbit/s，因此，广域网远程巡视中心的录像空间为240Kbits×3600s/8＝108000KB＝108M/小时，80G硬盘可录30.9天。
如果选择定码率，硬盘所需容量基本恒定，如果选择变码率，当现场图像无剧烈运动时，可节省硬盘容量。
确定压缩码流的位率大小以后，根据前端录像的保存时间周期，就可以规划硬盘录像机内部需要安装的硬盘的容量：总容量（GB）=位率/8×保存时间周期×通道数/1024/1024。
