网线六类全千兆做法.

《网线六类全千兆做法》

100M的国标568A线序是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，

568B为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

10M线序没什么意义，只要两端水晶头线序相同就可以满足。

其实网线最重要的是知道八根线中只有四根线在进行数据交换，就是１、２、３、６这四根。分别用来发送和接收数据。所以只要１和２，３和６这两组线成对使用（即１、２和３、６是两组绕在一起的线。）就可以满足百兆的要求。国标线序是国际上的一种公同遵守的标准，为的是方便模块（如墙上的网络接口插座）等的制作线序。

如果要实现只用一根网线连接两台计算机，就把网线其中一端两组线对调即可（按国标做法就是网线的两端的线序一端是568A，另一端是568B）。即让一端的接收组线成为另端的发送组线。

现详说明一下百兆网线做法&千兆网线做法

百兆网线做法: 橙白橙绿白蓝蓝白绿棕白棕

千兆网线做法: 绿白绿橙白棕白棕橙蓝蓝白

局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1 -8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。

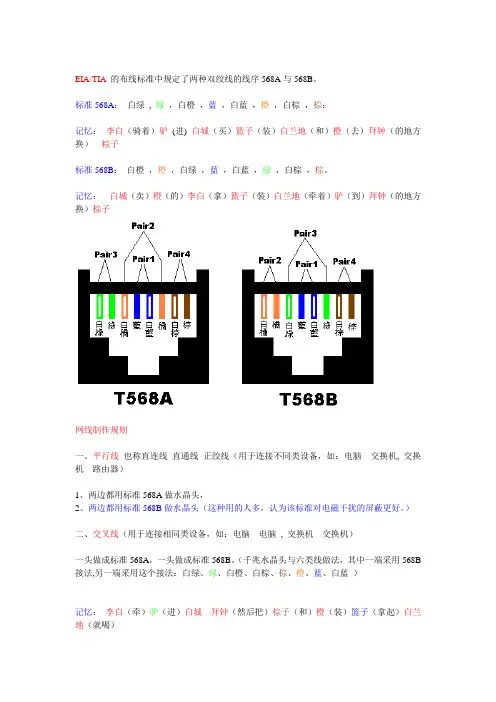

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；

标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。

在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头

100BASE-T4 RJ-45对双绞线的规定如下：rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线

1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

下面介绍几种应用环境下双绞线的制作方法。

MDI表示此口是级连口，而MDI-X时表示此口是普通口。

1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|

2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI -X 口级连，这时，我们可用交*线来达到目的，这里的交*线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：

A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；

B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

同时，我们也应该知道，级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。因交*线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。另外交*网线也可用在两台微机直连。最后须对线路进行通断测试, 用RJ-45测线仪测试时，4个绿灯都应依次闪烁。软件调试最常用的办法, 就是用Windows95、Windows 98自带的Ping 命令。如果工作站得到服务器的响应则表明线路正常和网络协议安装正常, 而这是网络应用软件能正常工作的基础。

千兆网线制作方法

千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交*两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交*网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6 对2，7对4，8对5

例如：

一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；

另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰

千兆网线的做法

千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交*两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交*网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6 对2，7对4，8对5

例如：

一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；

另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰

2.A V AYA(CommScope)

单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.

尾扣在测试通过后用502固定死,外套也要用502固定死.

全过程要小心,仔细,

开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6) 2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26***换机.六类线(CA T6)

3.千兆主干交换机，接新服务器，用什么线？.六类线(CAT6)

4.千兆主干交换机，接老服务器，用什么线？超五类(CA T5E).,跑100Mbps

5.千兆分交换机，接新机器，用什么线？.预算多就用六类线(CAT6),起码要用超五类(CA T5E).

6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉

,全新布过超五类(CAT5E),

以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!!

超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。

此主题相关图片如下：

走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注.

注意管径和线槽的填充度

6类线做法1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5

白橙橙白绿蓝白蓝绿白棕棕

1 2 3 4 5 6 7 8
