实验四-单相交直交变频电路的性能研究
单相交直交变频电路实验报告
单相交直交变频电路实验报告嘿，大家好！今天咱们聊聊单相交直交变频电路实验，听起来是不是有点拗口？但别担心，咱们慢慢来，轻松一点就好。
你得知道，变频电路可不是随随便便的东西，它能让电机在不同的频率下转动，简直就像是给电机加了个调音器，想让它快点、慢点，全凭你的一念之差，真的是神奇极了！在实验室里，咱们一边玩电，一边学东西，真是一举两得的好事。
咱们这次实验用的就是单相交直交变频电路，听上去挺高大上的吧？其实它的工作原理也不复杂。
想象一下，你在调节音量一样，电压的大小直接影响着电机的转速。
这电路里有个“变频器”，它的作用就像是电机的心脏，负责调整频率，搞得电机心甘情愿地按照你的意愿来转。
你知道，这可不是随便玩玩就能搞定的，得小心翼翼地连接线缆，像是绣花一样，每根线都要放在正确的位置，真是一点马虎不得啊！在开始之前，我们得准备一些设备。
电源、变频器、负载电机，还有各种测量工具，真是忙得不可开交。
像是厨房里做菜，材料得齐全，不然就只能干着急。
然后就是连接线缆了，仿佛在搭建一座小房子，每根线都要接得稳稳的，千万不能出错。
要是搞错了，那可是得不偿失，得重新来过，心里想想就觉得无奈啊。
实验开始时，咱们先给变频器通电，心里那个紧张啊，生怕一不小心就把什么搞坏了。
不过，这个变频器的显示屏还挺友好的，数字一闪一闪的，像是在跟我打招呼。
我们先试着调整频率，看看电机转动的样子。
哎呀，转得可欢了，仿佛在说：“快来啊，快来玩我！”我心里一阵得意，感觉自己仿佛是一位电机大师。
调高频率，电机转得飞快，调低频率，哎，像是进入了慢动作，真的是有趣得不得了。
实验中也有些小插曲。
比如有一次，我把频率调得太高了，电机居然发出咕噜咕噜的声音，像是快喘不过气来。
我心里一惊，赶紧把频率降下来，生怕电机受不了，简直是虚惊一场，哈哈。
这样的实验真是让人又紧张又刺激，心跳加速，仿佛在体验一场冒险。
等到一切都准备妥当，我开始记录数据。
测量电流、电压、频率，这些数字就像是我的小伙伴，帮我分析电路的表现。
单相交直交变频电路设计
单相交直交变频电路设计一、设计原理单相交直交变频电路的设计原理基于电力传输和转换的基本原理。
在单相交流电路中，电压和电流是以正弦波形式周期性变化的，一般为50Hz或60Hz。
通过变频电路，可以将交流电转换成直流电。
具体来说，设计单相交直交变频电路需要以下几个步骤：1.变压器：将输入的交流电转换成所需的电压级别。
可以使用变压器将输入的交流电变压成适合电路中其他元件工作的电压。
变压器的设计需要考虑输入和输出的电压、电流、功率以及变压器的效率等因素。
2.整流：将变压器输出的交流电转换成直流电。
可以使用整流电路，如整流桥等，将交流电的负半周去掉，只保留正半周的波形，得到直流电。
3.滤波：将整流后的波形进行滤波处理。
可以使用滤波电路，如滤波电容器和滤波电感器，去除直流电中的纹波。
4.变频：将直流电转换成需要的频率。
可以使用电子元件，如变频器、可控硅等，将直流电转换成所需的频率，供其他设备使用。
二、设计步骤下面介绍单相交直交变频电路设计的具体步骤：1.确定输入和输出参数：根据设计的要求，确定输入交流电的电压、电流和频率，以及输出直流电的电压和频率。
2.变压器设计：根据输入和输出的电压、电流和功率计算变压器的参数，如绕组的匝数、铁心的尺寸和材料等。
根据设计要求选择合适的变压器。
3.整流电路设计：根据所需的直流电压和电流，选择适当的整流电路，如整流桥，计算所需的电阻和电容等参数。
4.滤波电路设计：根据直流电的纹波要求和设计的负载特性，选择合适的滤波电容器和滤波电感器，计算其容值和电感值。
5.变频电路设计：根据所需的输出频率和功率，选择合适的变频器或可控硅等元器件，计算相关参数。
6.整体电路设计：将以上设计的各个部分组合成一个整体电路。
根据实际的电路布局和连接要求，将元件依次连接，形成单相交直交变频电路。
7.电路分析和仿真：使用电路仿真软件，如PSpice等，对设计的电路进行分析和仿真，检查电路的性能和工作过程是否满足设计需求。
单相交直交变频电路设计
附件1：学号：0121011350327基础强化训练题目单相交直交变频电路性能研究学院自动化学院专业班级姓名指导教师2012年7月10日1 总体原理图 (4)1.1方框图 (4)1.2电路原理图 (4)1.2.1 主回路电路原理图 (4)1.2.2 整流电路 (4)1.2.3 滤波电路 (5)1.2.4 逆变电路 (6)2 电路组成 (8)2.1控制电路 (8)2.2驱动电路 (9)2.3主电路 (10)3 仿真结果 (11)3.1仿真环境 (11)3.2仿真模型使用模块提取的路径及其单数设置 (11)3.3具体仿真结果 (14)3.3.1仿真电路图 (14)3.3.2整流滤波输出电压计算与仿真 (15)3.3.3逆变输出电压计算与仿真 (16)4 小结心得 (18)5 参考文献 (19)基础强化训练任务书学生姓名：专业班级：指导教师：工作单位：题目: 单相交直交变频电路性能研究初始条件：输入为单相交流电源，有效值220V。
要求完成的主要任务:（1）掌握单相交直交变频电路的原理；（2）设计出系统结构图，并采用matlab对单相交流调压电路进行仿真；（3）采用protel设计出单相交直交变频电路主电路、驱动电路、控制电路时间安排：2012年7月9日至2012年7月13日，历时一周，具体进度安排见下表参考文献：[1]王兆安，刘进军.《电力电子技术》第5版.北京：机械工业出版社，2011指导教师签名：年月日系主任（或责任教师）签名：年月日1 总体原理图1.1 方框图图1 总体方框图1.2 电路原理图1.2.1 主回路电路原理图图2 主回路原理图如图所示，交直流变换电路为不可控整流电路，输入的交流电通过变压器和桥式整流电路转化为直流电，滤波电路用电感和电容滤波，逆变部分采用四只IGBT 管组成单项桥式逆变电路，采用双极性调制方式，输出经LC 低通滤波器滤波，滤除高次谐波，得到频率可调的交流电输出。
1.2.2 整流电路整流电路的功能是把交流电源转换成直流电源。
单相交-直-交变频电路实验

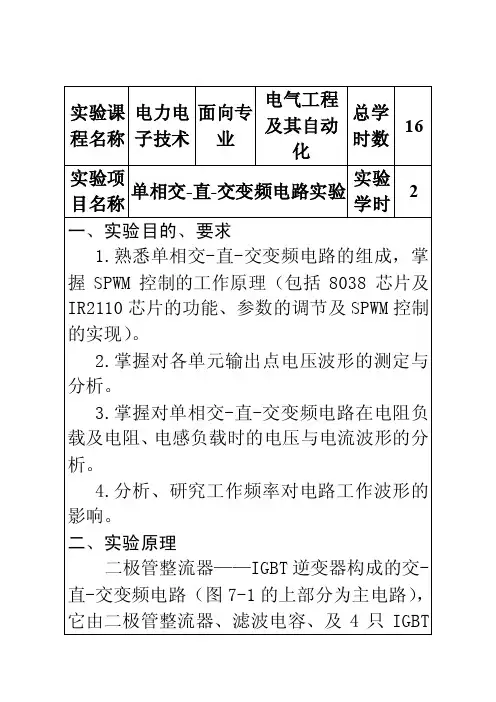

实验课程名称电力电子技术面向专业电气工程及其自动化总学时数16实验项目名称单相交-直-交变频电路实验实验学时2一、实验目的、要求1.熟悉单相交-直-交变频电路的组成，掌握SPWM控制的工作原理（包括8038芯片及IR2110芯片的功能、参数的调节及SPWM控制的实现）。
2.掌握对各单元输出点电压波形的测定与分析。
3.掌握对单相交-直-交变频电路在电阻负载及电阻、电感负载时的电压与电流波形的分析。
4.分析、研究工作频率对电路工作波形的影响。
二、实验原理二极管整流器——IGBT逆变器构成的交-直-交变频电路（图7-1的上部分为主电路），它由二极管整流器、滤波电容、及4只IGBT（V1～V4）组成逆变电路，与IGBT并联的为续流二极管。
直流输出主要通过大容量电容来稳压，所以它属于“电压型”。
图7-1为单相交-直-交变频电路原理图。
图7-1 单相IGBT-SPWM(电压型)交-直-交变频原理图逆变器是将直流电变换成交流电的装置。
图7-1中的直流电是50HZ的交流电经过二极管桥式整流后，变换成电压为Ud的直流电源。
由于是采用并联电容器来作为储能环节的，所以它是电压型的。
虽然供给的是直流电，但在由四个IGBT开关管组成的电路中，以V1与V4为一组，V2与V3为另一组，使之交替通、断，便能在负载上形成交流电。
如在V1与V4导通时，设流过负载的电流为正（如图中的i+），则V2与V3导通时，流过负载的电流便为负（如图中的i-），若使两组开关管依次轮流通、断，则在负载上流过的将是正、反向交替的交流电流，从而实现了将直流电变换成交流电的要求。
当然，在主电路中，将IGBT换成MOSFET 也是可以的，但MOSFET的带载能力不及IGBT，因此在通用变频器中现在多采用IGBT。
三、使用仪器、材料1. SPWM控制单相交直流变频电路单元。
2.双踪示波器。
3.万用表。
四、实验步骤（一）接上电源，调节三角波发生器和正弦波发生器的频率与幅值，用示波器与万用表测定它们的波形与相关数据。
实验四-单相交直交变频电路的性能研究
实验四-单相交直交变频电路的性能研究————————————————————————————————作者：————————————————————————————————日期：北京信息科技大学电力电子技术实验报告实验项目：单相交直交变频电路的性能研究学院：自动化专业：自动化（信息与控制系统）姓名/学号：贾鑫玉/2012010541班级：自控1205班指导老师：白雪峰学期：2014-2015学年第一学期实验四单相交直交变频电路的性能研究一．实验目的熟悉单相交直交变频电路的组成，重点熟悉其中的单相桥式PWM 逆变电路中元器件的作用，工作原理，对单相交直交变频电路在电阻负载、电阻电感负载时的工作情况及其波形作全面分析，并研究工作频率对电路工作波形的影响。
二．实验内容1．测量SPWM 波形产生过程中的各点波形。
2．观察变频电路输出在不同的负载下的波形。
三．实验设备及仪器1．电力电子及电气传动主控制屏。
2．NMCL-16组件。
3．电阻、电感元件(NMEL-03、700mH 电感)。
4．双踪示波器。
5．万用表。
四．实验原理单相交直交变频电路的主电路如图2—8所示。
本实验中主电路中间直流电压u d 由交流电整流而得，而逆变部分别采用单相桥式PWM 逆变电路。
逆变电路中功率器件采用600V8A 的IGBT 单管（含反向二极管，型号为ITH08C06），IGBT 的驱动电路采用美国国际整流器公司生产的大规模MOSFET 和IGBT 专用驱动集成电路1R2110，控制电路如图2—9所示，以单片集成函数发生器ICL8038为核心组成，生成两路PWM 信号，分别用于控制VT 1、VT 4和VT 2、VT 3两对IGBT 。
ICL8038仅需很小的外部元件就可以正常工作，用于发生正弦波、三角波、方波等，频率范围0.001到500kHz 。
五．实验方法45L1G3VT33E3VT4CG4E2图2—8 单相交直交变频电路G11E1G22VT1VT21．SPWM 波形的观察（1）观察正弦波发生电路输出的正弦信号Ur 波形（“2”端与“地”端），改变正弦波频率调节电位器，测试其频率可调范围。
单相交直交SPWM变频电源的设计

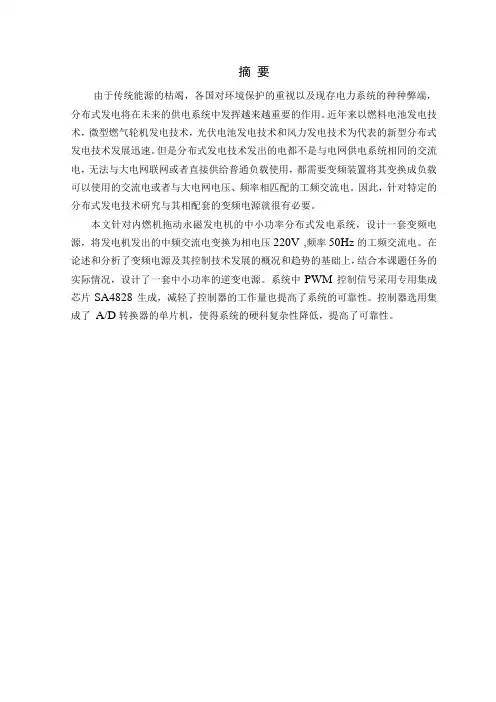

由于传统能源的枯竭，各国对环境保护的重视以及现存电力系统的种种弊端，分布式发电将在未来的供电系统中发挥越来越重要的作用。
近年来以燃料电池发电技术，微型燃气轮机发电技术，光伏电池发电技术和风力发电技术为代表的新型分布式发电技术发展迅速。
但是分布式发电技术发出的电都不是与电网供电系统相同的交流电，无法与大电网联网或者直接供给普通负载使用，都需要变频装置将其变换成负载可以使用的交流电或者与大电网电压、频率相匹配的工频交流电。
因此，针对特定的分布式发电技术研究与其相配套的变频电源就很有必要。
本文针对内燃机拖动永磁发电机的中小功率分布式发电系统，设计一套变频电源，将发电机发出的中频交流电变换为相电压220V,频率50Hz的工频交流电。
在论述和分析了变频电源及其控制技术发展的概况和趋势的基础上，结合本课题任务的实际情况，设计了一套中小功率的逆变电源。
系统中PWM控制信号采用专用集成芯片SA4828生成，减轻了控制器的工作量也提高了系统的可靠性。
控制器选用集成了A/D转换器的单片机，使得系统的硬科复杂性降低，提高了可靠性。
Since the exhaustion of the traditional energy, the high opinion of the environment anda variety of defeats of the current power system, distributed generation would bring into play more and more significant action. Recent years, some new distributed generation technology,such as fuel cell, micro gas turbine, solar cell and wind power generation, developed rapidly.But electricity generated by them can not merge into the electrified。
单相交直交变频电路
电力电子技术之吉白夕凡创作课程设计(论文)单相交-直-交变频实验装置院（系）名称电子与信息工程学院专业班级学号学生姓名指导教师起止时间： 2014.12.15—2014.12.26课程设计（论文）任务及评语院（系）：电子与信息工程学院教研室：电子信息工程摘要随着科学技术的进步, 电力电子技术取得了迅速的的发展, 改变着我国工业的整体面貌, 在现代化建设中发挥着越来越重要的作用.其中, 单相交-直-交变频技术也获得了越来越多的重视.其在工业生产、生活娱乐和仪器应用等方面有着广泛的应用, 其中目前应用最广泛的属于电网互联, 将分布式发电技术发出的电酿成负载可以使用的交流电或与年夜电网电压、频率相匹配的工频交流电.可见, 研究交—直—交变频系统的基本工作原理和作用特性意义十分重年夜.本次设计研究的单相交-直-交变频实验装置可分为主电路和控制电路两部份.其中, 主电路包括整流电路、逆变电路和滤波电路三部份.整流电路采纳不成控的二极管单相桥式整流电路；逆变电路采纳IGBT组成的单相全桥逆变电路；滤波电路采纳电容滤波, 输出合适频率的正弦交流电.而控制电路由控制电路、驱动电路和呵护电路组成.其中, 控制电路以ICL8038为核心, 生成两路PWM控制信号；驱动电路采纳三菱公司生产的M57862L集成驱动器；用双D触发器CD4013构成呵护电路.根据以上电路组合设计, 经过Multisim软件进行电路仿真, 可以基本满足本次设计任务的要求, 且电路比力可靠.关键词：整流；逆变；IGBT；PWM控制目录第1章第1章绪论 (1)电力电子技术发展概况 (1)本文研究内容 (1)第2章单相交-直-交变频电路设计 (3)单相交-直-交变频电路总体设计方案 (3)方案论证与选择 (3)整体方案框图 (3)具体电路设计 (4)整流电路设计 (4)逆变电路设计 (6)控制电路设计 (7)驱动电路与呵护电路设计 (10)元器件型号选择 (11)第3章课程设计总结 (13)参考文献 (15)附录 (16)第1章绪论1.1交直交变频器发展概况变频器是运动控制系统中的功率变换器.现今的运动控制系统是包括多种学科的技术领域, 总的发展趋势是：驱动的交流化, 功率变换器的高频化, 控制的数字化、智能化和网络化.因此, 变频器作为系统的重要功率变换部件, 提供可控的高性能变压变频的交流电源而获得迅猛发展.交—直—交变频器的中间直流环节采纳年夜电感作储能元件, 无功功率将由年夜电感来缓冲, 它的一个突出优点是当电念头处于制动(发电)状态时, 只需改变网侧可控整流器的输出电压极性即可使回馈到直流侧的再生电能方便地回馈到交流电网, 构成的调速系统具有四象限运行能力, 可用于频繁加减速等对静态性能有要求的单机应用场所, 在年夜容量风机、泵类节能调速中也有应用.近年来, 随着电力电子技术、计算机技术、自动控制技术的迅速发展, 交流传动与控制技术成为目前发展最为迅速的技术之一, 电气传动技术面临着一场历史革命, 即交流调速取代直流调速和计算机数字控制技术取代模拟控制技术已成为发展趋势.交流变频调速技术是现今节电、改善工艺流程以提高产物质量和改善环境、推动技术进步的一种主要手段.变频调速以其优异的调速和起制动性能, 高效率、高功率因数和节电效果, 广泛的适用范围及其它许多优点而被国内外公认为最有发展前途的调速方式.深入了解交流传动与控制技术的走向, 具有十分积极的意义.1.2本文研究内容本文设计研究的是100W单相交-直-交变频实验装置.该装置主要由整流电路、逆变电路以及驱动电路等组成.任务要求：设计一单相交-直-交变频实验装置用于电力电子技术课程的教学实验, 根据参数要求完成整流电路设计、逆变电路设计、通过计算选择器件的具体型号、完成驱动电路设计或选择, 使学生可以通过该装置测试、观察及验证单相交-直-交变频的实现方法.技术要求：1、交流电源：单相220V.2、为了IGBT的平安, 中间直流电压最年夜为50V.3、输出交流电压约45V.4、输出最年夜电流2A.5、输出频率50Hz.6、最年夜功率：100W.第2章单相交-直-交变频电路设计2.1单相交-直-交变频电路总体设计方案2.1.1方案论证与选择1.逆变电路方案论证与选择方案一：采纳电压型逆变电路电压型逆变电路具有直流侧电压基本无脉动, 直流回路出现低阻抗的优点, 且交流侧输出电压波形与负载阻抗角无关, 比力容易获得合适的交流电压.方案二：采纳电流型逆变电路电流型逆变电路需在直流侧串连年夜电感, 且交流侧输出电压波形和相位随负载阻抗角的分歧而分歧, 对本次设计, 可行性差.综上比力, 本次设计采纳电压型逆变电路2.整流电路方案论证与选择方案一：采纳二极管单相桥式整流电路二极管单相桥式整流电路输出电压高, 纹波电压较小, 管子所接受的最年夜反向电压较低, 同时因电源变压器在正、负半周内都有电流供给负载, 电源变压器获得了充沛的利用, 效率较高.方案二：采纳晶闸管单相桥式整流电路晶闸管单相桥式整流电路适用于功率较年夜的场所.与二极管相比, 晶闸管推销价格昂贵, 易受干扰而发生误导通, 且需要设计相应的触发电路, 可行性欠好.本次设计输出功率为100W, 从经济、可把持性两方面考虑, 选择方案一.2.1.2整体方案框图如图2.1所示, 总体设计方案由整流电路、滤波、逆变电路等组成.市电经整流电路酿成直流电, 直流电经滤波电路进行平滑滤波, 再输入逆变电路, 酿成频率和电压均可调的交流电.2.2 具体电路设计2.2.1 整流电路设计直流电路的原理图如图2.2所示.在变压器二次侧电压的正半周, 其极性为上正下负, 此时二极管D1、D4正向导通, D2、D3反偏截止, 电流从变压器副边线圈的上端流出, 只能经过二极管D1流向RL, 再由二极管D4流回变压器.于是在负载电阻RL 上获得一个极性为上正下负的半波电压.在导通时二极管的正向压降很小, 可以忽略不计, 因此, 可认为这半波电压和的变压器二次侧电压正半波是相同的.在变压器二次侧电压的负半周, 其极性为上负下正, 此时二极管D2、D3正220 Vrms 50 Hz 0°向导通, D1、D4反偏截止, 电流从变压器副边线圈的下端流出, 只能经过二极管D2流向RL, 再由二极管D3流回变压器.同理, 在负载上获得一个半波电压, 极性依旧是上正下负, 与前面获得的相同, 如图2.3所示.流电路输出波形一所获得的半波电压经过电容滤波电路的滤波, 即可获得较为平缓的直流电压, 如图2.4所示.2.2.2逆变电路设计在本次设计中, 主要采纳单相桥式逆变电路作为设计的主电路.其主电路结构图如图2.5所示：如上图所示, 单相全桥逆变电路主要有四个桥臂, 可以看成由两个半桥电路组合而成.其中桥臂1,4为一对, 桥臂2, 3为一对.每个桥臂由一个可控器件IGBT 以及一个反并联的二极管组成.在直流侧接有足够年夜的电容, 负载接在桥臂之间.它的具体工作过程如下：设最初t1时刻时, 给IGBT Q1、Q4触发信号, 使其导通. 则电流通过桥臂1, 负载, 桥臂4构成一个导通回路.当t2 时刻时, 给Q2,Q3触发信号, 给Q1,Q4关断信号.但由于负载电感较年夜, 通过它的电流不能突变, 所以二极管D2,D3导通进行续流.当电流逐渐减小为0, 桥臂1,4关断, 桥臂2,3导通, 构成一个回路, 从而实现换流.当Q1、Q4或Q2、Q3为通态时, 负载电流和电压同方向, 直流侧向负载提供能量；而当D6、D8或D5、D7为通态时, 负载电流和电压反向, 负载电感中贮存的能量向直流侧反馈, 即负载电感将其吸收的无功能量向直流侧反馈.反馈回的能量暂时贮存在直流侧电容器中, 直流侧电容器起着缓冲这种无功能量的作用.单相桥式逆变电路工作波形如图2.6所示.分析其工作过程：设在t1时刻前Q1和Q4导通, 输出电压Uo为Ud, t1时刻Q3和Q4栅极信号反向, Q4截止, 而因负载电感中电流不能突变, Q3不立刻导通, D7导通实现续流.因为Q1和D6同时导通, 所以输出电压为0.到t2时刻Q1和Q2栅极信号反向, Q1截止, 而Q2不能立刻导通, D5续流, 和D7构成电流通道, 输出电压-Ud.到负载电流过零并开始反向时, D5和D7截止, Q2和Q3开始同时导通, 仍然为-Ud.在t3时刻Q3和Q4栅极信号再次反相, Q3截止, 而Q4不能立刻导通, D8导通续流, Uo再次为0.以后的过程与前面类似.2.2.3控制电路设计1.PWM控制原理PWM（Pulse Width Modulation）控制——脉冲宽度调制技术, 通过对一系列脉冲的宽度进行调制, 来等效地获得所需要波形（含形状和幅值）.PWM控制的方法可分为三类,即计算法、调制法和跟踪控制法.其中,调制法是较为经常使用的也是基本的一类方法,而调制法中最基本的是利用三角载波与正弦信号波进行比力的调制方法,分为单极性调制和双极性调制.本次设计采纳的单相桥式逆变电路既可以采纳单极性调制,也可以采纳双极性调制.在本次设计中,采纳了双极性PWM调制技术.以下是双极性PWM调制的原理.双极性PWM 控制原理示意图如图2.7所示.采纳双极性PWM调制技术时, 以希望获得的交流正弦输出波形作为信号波, 采纳三角波作为载波, 将信号波与载波进行比力,在信号波与载波的交点时刻控制各开关的通断.在信号波的一个周期内,载波有正有负, 调制出来的输出波形也是有正有负, 其输出波形有±Ud两种电平.用Ur暗示信号波,, Uc暗示载波.当Ur>Uc 时, 给Q1、Q4施加开通驱动信号, 给Q2 、Q3 施加关断驱动信号, 此时如果负载电流io>0 则Q1 、Q4 开通, 如果io < 0, 则D6 、D8开通,但输出电压均为Uo=Ud .反之, 则Q2、Q3或D5、D7开通, Uo= -Ud .图2.8中, Uof是输出电压Uo的基波分量.2.控制电路设计控制电路的工作流程是:信号发生(包括发生信号波和载波) 、信号调制、发生IGBT的驱动信号.附录图2给出了控制电路的原理图.在本实验中, 控制电路采纳两片集成函数信号发生器ICL8038为核心, 其中一片发生正弦调制波Ur, 另一片用以发生三角载波Uc, 将此两路信号经比力电路LM311异程序制后, 发生一系列等幅, 不等宽的矩形波Um, 即SPWM波.Um 经反相器后, 生成两路相位相差180度的±PWM波, 再经触发器CD4528延时后, 获得两路相位相差180度并带一定死区范围的两路SPWM1和SPWM2波, 作为主电路中两对开关管IGBT的控制信号.控制电路还设置了过流呵护接口端STOP, 当有过流信号时, STOP呈低电平, 经与门输出低电平, 封锁了两路SPWM信号, 使IGBT关断, 起到呵护作用.ICL8038 到300Hz.其内部结构如图2.8所示.图2.8 ICL8038内部结构图原理：是由两片集成函数信号发生器ICL8038为核心组成, 其中一片8038发生正弦调制波Ur, 另一片用以发生三角载波Uc, 将此两路信号经比力电路LM311异程序制后, 发生一系列等幅, 不等宽的矩形波Um, 即SPWM波.Um经反相器后, 生成两路相位相差180度的±PWM波, 再经触发器MC4528延时后, 获得两路相位相差180度并带一定死区范围的两路SPWM1和SPWM2波.2.2.4驱动电路与呵护电路设计电力电子器件的驱动电路是电力电子主电路与控制电路之间的接口, 是电力电子装置的重要环节, 对整个装置的性能有很年夜影响.采纳性能良好的驱动电路, 可使电力电子器件工作在较理想的开关状态, 缩小开关时间, 减小开关损耗, 对装置的运行效率、可靠性和平安性都有重要的意义.另外, 对电力电子器件或整个装置的一些呵护办法也往往就近设在驱动电路中, 或者通过驱动电路来实现, 这使得驱动电路的设计尤为重要.本次设计采纳了三菱公司生产的专用于驱动IGBT的驱动器M57962L.它的内部集成了退饱和、检测和呵护单位, 当发生过电流时能快速响应, 但慢速关断IGBT, 并向外部电路给出故障信号.其内部结构方框图如图2.9所示, 它由光电耦合器、接口电路、检测电路、按时复位电路以及门极关断电路组成.M57962L具有以下几个特点：1.采纳快速型光电耦合器实现电气隔离, 具有较高的输入、输出隔离度.2.采纳双电源供电方式, 确保IGBT可靠通段.3.内部集成了短路和过流呵护电路.M57962L的过流呵护电路通过检测IGBT的饱和压降来判断是否过流, 一旦过流, M57962L将对IGBT实施软关断, 并对外部电路输出故障信号.图2.9 M57962L的内部结构图采纳M57962L 设计的驱动电路如图2.10所示.2.3 元器件型号选择根据任务要求, 可知直流侧输出电压d U 最年夜为50V , 交流侧输出电压0U 约为45V , 输出最年夜电流为2A, 最年夜功率为100W.1.整流电路器件选择当直流侧输出电压最年夜时, 由于20.9d U U = (2-1)计算得变压器二次侧电压2U ≈55.6V .所以变压器匝数比(2-2) 计算得K ≈4, 本设计取K=5.二极管所接受最年夜电压max 22V U = (2-3)一般电网的摆荡范围为±10%, 所以二极管两端电压为max V ×2×≈86.5V , 可额定电压、额定电流分别为100V 、3A 的1N5408二极管.2.IGBT 型号的选择12K=U UIGBT 两端所接受的最年夜电压为max d U 50≈负载最年夜电流为2A, 选择IGBT 时电压电流应留有2至3倍的裕量, 所以可选IGBT 的额定电压、额定电流分别为0U =3×70.7=212.1V , 0I =3×2=6A ；可选择额定电压、额定电流分别为400V 、5A 的型号为2N6975的IGBT.第3章课程设计总结课程设计是年夜学必修的一门课, 是我们专业知识获得实践的需要环节, 这是我们步入社会, 从事职业前必不成少的过程.单相交-直-交变频电路由主电路和控制电路两部份组成.在整流电路中, 采纳不成控的二极管整流电路, 直流输出侧用电容进行滤波, 可获得较为平直的直流电压.此部份电路结构简单, 选材广泛, 且能满足设计要求, 比力适合实验室中使用.控制电路以两片ICL8038为核心搭建, 其中一片8038发生正弦调制波Ur, 另一片用以发生三角载波Uc, 再经过相应电路处置, 最终发生两路相位相差180度并带一定死区范围的两路SPWM1和SPWM2波.驱动电路以IGBT专用驱动器M57962L为核心搭建, 并利用其自带的过流检测功能设计呵护电路.经Multisim 软件进行仿真, 此次设计能基本满足设计要求.在设计进行的过程中, 由于知识限制, 自己也遇到了许多问题, 但获得了指导老师们的细心辅导与耐心帮手.老师们的辅导与答疑, 使自己得以顺利地完成此次设计.固然, 由于水平有限, 此次设计难免会有缺乏之处, 恳请各位老师批评指正.自己签字：参考文献[1] 王兆安,刘进军主编.电力电子技术.北京:机械工业出书社,2009,5[2] 李宏.MOSFET、IGBT驱动集成电路及应用.北京:科学出书社,2012[3] 康华光主编.电子技术基础模拟部份.北京:高等教育出书社,2006,1[4] 冷增祥,徐以荣编著.电力电子技术基础.南京:西北年夜学出书社,2012[5] 曾方主编.电力电子技术.西安:西安电子科技年夜学出书社,2014,1[6] 郝万新主编.电力电子技术.化学工业出书社, 2002附 录图1主电路图2控制电路T15:1C12200µFD11N5408D21N5408D31N5408D41N5408R11kΩL11HV9220 Vrms 50 Hz 0°Q12N6975Q22N6975Q32N6975Q42N6975D51N4007D61N4007D81N4007D71N4007C210µF图3驱动电路图4呵护电路图5整体仿真波形创作时间：二零二一年六月三十日。
单相交-直-交变频电路的设计及性能研究
摘要随着电力电子技术、计算机技术以及自动控制技术的快速发展，单相交-直-交变频系统也得到了迅速发展，它显著的变频能力，广泛的应用范围，完善的保护效力，和易于实现的变频功能，获到了广大使用者的认可，在运行的安全可靠、安装使用以及维修维护等方面，也给使用者带来了极大的益处。
课题研究的单相交-直-交变频电路设计主要分为主电路和控制电路两部分，其中主电路还分为整流电路、滤波电路和单相桥式PWM逆变电路，而逆变部分则需要用到控制电路，控制电路分为控制电路、驱动电路和保护电路。
课题的整流部分选用不可控的桥式整流电路；滤波部分则选用LC低通滤波，获得高频率的交流正弦波输出；逆变部分选用四个IGBT管组成的单相桥式逆变电路。
控制电路主要以单片集成函数发生器ICL8038为核心设计的，生成两路PWM信号用来分别控制两对IGBT管；驱动电路则是选用了具备电气隔离的集成驱动芯片M57962L；保护电路选用双D触发器CD4013。
用MATLAB软件仿真出设计的电路，其中对纯电阻负载以及电阻电感负载分别进行数据和波形的分析，并采取相关措施使最后输出的波形接近正弦波。
关键词：整流滤波逆变IGBT PWM MATLABAbstractWith the rapid development of power electronics technology, computer technology, automatic control technology, single-phase orthogonal frequency system has been developing rapidly, its remarkable frequency capability, a wide range of applications, perfect protection, as well as easy to implement the conversion function, has been recognized by the majority of users in the safe and reliable operation, installation, repair and maintenance, etc., but also to bring users great convenience.Research of single phase AC- DC - AC inverter circuit design divided into the main circuit and control circuit, which can be divided into the main circuit rectifier circuit, filter circuit and single-phase bridge PWM inverter circuit, and inverter control part of the need to use circuit, the control circuit is divided into a control circuit, drive circuit and protection circuit. Subject rectifier bridge rectifier using uncontrollable; filtering section using LC low-pass filter to obtain a high-frequency sine wave AC output; inverter part of the single-phase bridge inverter circuit composed of four IGBT tube. Monolithic integrated control circuit ICL8038 function generator core designed to generate two PWM signals to control the two pairs of IGBT; drive circuit is the use of integrated driver chip M57962L with electrical isolation; protection circuit uses dual D flip-flop ing MATLAB software simulation of the design of the circuit, in which the purely resistive load and inductive load resistor respectively for data analysis and waveforms, and take measures to make the final output of nearly sinusoidal waveform.Keyword:Rectifier filter inverter IGBT PWM MATLAB目录第1章绪论 (1)1.1电力电子技术概况 (1)1.1.1 电子电力技术基本概念 (1)1.1.2 电力电子技术的基本应用 (1)1.2 课题的设计内容 (2)第2章单相交-直-交变频电路的总体设计 (3)2.1总体框图 (3)2.2 总电路设计 (4)2.2.1 主电路原理图 (4)2.2.2 整流电路 (4)2.2.3 滤波电路 (6)2.2.4 逆变电路 (6)第3章逆变部分的电路组成 (9)3.1 主电路 (9)3.2 驱动电路 (10)3.3 控制电路 (13)第4章MATLAB的仿真与分析 (16)4.1 MATLAB简介与使用 (16)4.1.1 MATLAB简介 (16)4.1.2 MATLAB（Simulink）简介 (16)4.1.3 MATLAB(Simulink)的基本使用 (17)4.2 MATLAB的仿真 (18)4.2.1 仿真电路图 (18)4.2.2 仿真模型使用模块及参数设置 (18)4.3 仿真的分析 (22)4.3.1 整流与滤波输出电压计算与仿真 (22)4.3.2 逆变输出电压与仿真 (24)4.3.3负载对波形的影响 (26)第5章总结与展望 (30)致谢 (31)参考文献 (32)第1章绪论1.1电力电子技术概况1.1.1 电子电力技术基本概念电力电子技术是一门新兴的应用于电力领域的电子技术，即使用电力电子器件（如晶闸管，GTO，IGBT等）对电能进行变换和控制的技术。
电力电子技术实验内容
电力电子技术实验内容实验一：单相桥式全控整流电路实验一、实验目的1．了解单相桥式全控整流电路的工作原理。
2．研究单相桥式全控整流电路在电阻负载、电阻—电感性负载及反电势负载时的工作。
3．熟悉NMCL—05锯齿波触发电路的工作。
二、实验线路及原理参见图4-7。
三、实验内容1．单相桥式全控整流电路供电给电阻负载。
2．单相桥式全控整流电路供电给电阻—电感性负载。
3．单相桥式全控整流电路供电给反电势负载。
四、实验设备及仪器1．NMCL系列教学实验台主控制屏。
2．NMCL—18组件（适合NMCL—Ⅱ)或NMCL—31组件（适合NMCL—Ⅲ）。
3．NMCL—33组件或NMCL—53组件（适合NMCL—Ⅱ、Ⅲ、Ⅴ）4．NMCL—05组件或NMCL—05A组件5．NMEL—03三相可调电阻器或自配滑线变阻器。
6．NMCL-35三相变压器。
7．双踪示波器 (自备)8．万用表 (自备)五、注意事项1．本实验中触发可控硅的脉冲来自NMCL-05挂箱，故NMCL-33（或NMCL-53，以下同）的内部脉冲需断X1插座相连的扁平带需拆除，以免造成误触发。
2．电阻RP的调节需注意。
若电阻过小，会出现电流过大造成过流保护动作（熔断丝烧断，或仪表告警）；若电阻过大，则可能流过可控硅的电流小于其维持电流，造成可控硅时断时续。
3．电感的值可根据需要选择，需防止过大的电感造成可控硅不能导通。
4．NMCL-05面板的锯齿波触发脉冲需导线连到NMCL-33面板，应注意连线不可接错，否则易造成损坏可控硅。
同时，需要注意同步电压的相位，若出现可控硅移相范围太小（正常范围约30°～180°），可尝试改变同步电压极性。
5．逆变变压器采用NMCL-35三相变压器，原边为220V，低压绕组为110V。
6．示波器的两根地线由于同外壳相连，必须注意需接等电位，否则易造成短路事故。
7．带反电势负载时，需要注意直流电动机必须先加励磁。
六、实验方法1．将NMCL—05（或NMCL—05A，以下均同）面板左上角的同步电压输入接NMCL—18的U、V输出端（如您选购的产品为NMCL—Ⅲ、Ⅴ，则同步电压输入直接与主控制屏的U、V输出端相连）， “触发电路选择”拨向“锯齿波”。
电力电子技术实验指导书(12课时)
电力电子技术实验指导书兰勇青岛大学自动化工程学院电气工程系实验室2012.9实验一三相半波可控整流电路的研究实验一．实验目的了解三相半波可控整流电路的工作原理，研究可控整流电路在电阻负载和电阻—电感性负载时的工作。
二．实验线路及原理三相半波可控整流电路用三只晶闸管，与单相电路比较，输出电压脉动小，输出功率大，三相负载平衡。
不足之处是晶闸管电流即变压器的二次电流在一个周期内只有1/3时间有电流流过，变压器利用率低。
实验线路见图1-1。
图1-1 三相半波可控整流实验电路三．实验内容1．研究三相半波可控整流电路供电给电阻性负载时的工作。
2．研究三相半波可控整流电路供电给电阻—电感性负载时的工作。
四．实验设备及仪表1．MCL系列教学实验台主控制屏。
2．MCL—51组件3．MCL—52组件4．MCL—53组件5．MCL—54组件6．双踪示波器。
7．万用电表。
五．注意事项1．整流电路与三相电源连接时，一定要注意相序。
2．整流电路的负载电阻不宜过小，应使Id不超过0.8A，同时负载电阻不宜过大，保证Id超过0.1A，避免晶闸管时断时续。
3．正确使用示波器，避免示波器的两根地线接在非等电位的端点上，造成短路事故。
六．实验方法1．研究三相半波可控整流电路供电给电阻性负载时的工作接上电阻性负载，合上主电源：（a）改变控制电压Uct，观察在不同触发移相角α时，可控整流电路的输出电压Ud=f（t）与输出电流波形id=f（t），并记录相应的Ud、Id、Uct值。
（b）记录不同α时的Ud=f（t）及id =f（t）的波形图。
2．研究三相半波可控整流电路供电给电阻—电感性负载时的工作接入MCL—54的电抗器L=700mH，，可把原负载电阻Rd调小，监视电流，不宜超过0.8A观察不同移相角α时的输出Ud=f（t）、id=f（t），并记录相应的Ud、Id值，记录不同α时的Ud=f（t）、id=f（t），Uvt=f（t）波形图。
七．实验报告1．画出三相半波可控整流电路的主电路原理图。
实验四单相交流电路的研究改
一、实验目的
1．测量电路的参数。 2．掌握日光灯线路的接线。 3．研究正弦稳态交流电路中电压、电流相量之间 的关系。 ４. 理解改善电路功率因数的意义并掌握其方法。 ５．学会使用单相功率表。
可编辑ppt
1
二、实验原理图
~220V
镇流器
灯
S
管
可编辑ppt
2
三、实验内容
电容值
（uF） P(W) 0 1 2.2 4.7
测 量 数值
cosφ U(V) UR(V) UL(V) I(A)
IL(A) IC(A)
计算电路参数： R串 L 联电 coφ路 sP UI
Z U I
电路总电 R阻 Zcoφs 灯管电R阻 UR I
电感线圈 RL电 R阻 可R 编辑ppt
L XL Z sinφ 3 ω 2πf
原因是：在外加电压不变的情况下，负载得不到所
需的额定工作电压。
同样，电路中串、并电感或电阻也不能用于功率因
数的提高。其请自行分析。
可编辑ppt
10
可编辑ppt
11
按好线路后，通电日光灯点亮。 i
ic
可编辑ppt
12
并联电容以及接入电流表
i ic
可编辑ppt
13
功率表的使用：
接好线路后，按“功能”键选择所需要的测量值，如显示 “U”其后的数值为电压，显示“I”其后的数值为电流，显示 “P”其后的数值为功率，显示“cosφ”其后的数值为功率因数。
关于功率因数提高的问题
问题的提出：日常生活中很多负载都是为感性的，其等效电
路及相量关系如下图。
~220V
镇流器
灯 管
Su
单相交直交变频电路参数关系
单相交直交变频电路参数关系一、引言单相交直交变频电路是一种常见的电力电子设备，广泛应用于交流电动机的控制系统中。
在实际应用中，了解和掌握单相交直交变频电路的参数关系对于电路设计和性能优化具有重要意义。
本文将围绕单相交直交变频电路的参数关系展开讨论，并给出相关的分析和计算方法。
二、单相交直交变频电路的基本结构单相交直交变频电路由交流电源、整流器、滤波器、逆变器和控制系统等组成。
其中，整流器用于将交流电源的电能转换为直流电能，滤波器则用于消除整流器输出的脉动电压，逆变器则将直流电能转换为交流电能，最后由控制系统对交流电动机进行控制。
三、单相交直交变频电路的参数1. 输入电压单相交直交变频电路的输入电压为交流电源的电压，通常为220V 或380V。
在电路设计中，需要根据实际需求选择合适的输入电压。
2. 输出电压单相交直交变频电路的输出电压为逆变器的输出电压，其幅值和频率可调节。
在电机控制中，可以根据需要改变输出电压的幅值和频率，从而实现电机的调速控制。
3. 输出频率单相交直交变频电路的输出频率为逆变器的输出频率，其范围通常为0-50Hz或0-60Hz。
通过调节逆变器的输出频率，可以实现电机的调速控制，满足不同工况下的需求。
4. 调制方式单相交直交变频电路的调制方式有脉宽调制（PWM）和脉码调制（PCM）两种。
其中，PWM调制方式具有调制精度高、谐波含量低等优点，在实际应用中更为常见。
5. 输出功率单相交直交变频电路的输出功率取决于逆变器的输出电压和输出电流。
输出功率的大小直接影响电机的负载能力和工作效果，需要根据实际需求进行设计和选择。
6. 效率单相交直交变频电路的效率是衡量电路性能的重要指标之一。
效率的大小与电路的损耗有关，主要包括整流器、逆变器和滤波器的损耗等。
在电路设计中，需要合理选择元器件和控制策略，以提高电路的效率。
7. 功率因数单相交直交变频电路的功率因数是指电路输入功率与输入电压和电流的乘积之比。
一种用于单相交流电机的新型SVPWM变频控制方案的实验研究
究
基本内容
摘要：
本次演示介绍了一种新型的SVPWM（Space Vector Pulse Width Modulation）变频控制方案，用于单相交流电机的控制。实验研究旨在验证这种 控制方案的有效性和优越性。实验结果表明，新型SVPWM变频控制方案相比传统 方法具有更高的电压利用效率和更低的谐波含量，同时有效提高了电机的扭矩输 出。
1、低速转矩波动的抑制：在实验中，我们发现电机在低速时会出现转矩波 动的问题。这可能会影响调速的稳定性和精度，因此需要研究新的控制策略或算 法以解决这一问题。
2、能量回馈技术的优化：能量回馈技术是变频调速中重要的研究方向之一。 如何高效、安全地实现能量回馈，提高系统的能量利用效率，是需要进一步探讨 的重要问题。
2、探索智能控制策略：结合人工智能、机器学习等技术，研究智能控制策 略在单相交流电机控制中的应用，以提高电机的自适应能力和运行效率。
3、结合状态监测技术：将状态监测技术应用于单相交流电机的运行过程中， 实现对电机运行状态的实时监控和故障诊断，以提高电机的可靠性和使用寿命。
4、拓展应用领域：将新型SVPWM变频控制方案应用于更广泛的领域，如机器 人、自动化装备、新能源等，以充分发挥其优势和潜力。
实验结果与分析
通过实验，我们得到了以下结论：首先，矢量控制算法可以有效实现单相异 步电机的变频调速，且调速范围广、精度高。其次，通过优化算法参数，可以提 高电机的响应速度和稳定性。但是，实验中也发现了一些问题，如电机在低速时 可能会出现转矩波动，这需要通过进一步的研究加以解决。
结论与展望
通过本研究，我们验证了基于矢量控制的单相异步电机变频调速控制策略的 可行性和有效性。在未来，我们建议进一步以下研究方向：
单相交直交变频电路的仿真
实验四单相交直交变频电路的仿真一、实验目的（1）了解电压型单相整流逆变电路的工作原理。
（2）了解仿真模型使用的模块及其参数的设置原理。
二、实验原理1.单相整流—逆变电路的仿真模型单相整流—逆变电路的仿真模型如图4-1所示，由图可知，单相50Hz交流电源经单相不控整流环节，进行LC滤波后即为中间直流环节。
再进入PWM逆变，又一次LC滤波后，连接到需要不同于50Hz的交流电单相负载。
万用表检测不控整流桥与逆变桥的电力电子元件的电压与电流，示波器还检测输出负载电压波形。
图4.12仿真模型使用模块提取的路径及其单数设置离散PWM发生器模块Discrete PWM Generator提取路径是：Simulink\SimPowerSystems\Power Electronics\Discrete Control Blocks\Discrete PWM Generator信号终结模块Terminator提取路径是:Simulink\Commonly Used Blocks\Terminator交流电源模块:“Phase”初相角0°,“Frequency”频率50Hz,“Sample time”采样时间0(默认值0表示该交流电源为连续源),“Peak amplitude”当变频输出频率为100Hz时置为600V×2,当变频输出频率为50Hz时置为50V×2。
滤波电感L1：选Series RLC Branch模块，将参数“Inductance(H)”置为80e-3。
滤波电感L2；选Series RLC Branch 模块，将参数“Inductance(H)”置为30e-3。
滤波电容C1：选Series RLC Branch模块，将参数“Capacitance(F)”置为1800e-6。
滤波电容C2：选Series RLC Branch 278模块，将参数“Capacitance(F)”置为320e-6。
单相交直交变频电路的性能研究
单相交直交变频电路的性能研究一、交直交变频器发展概况变频器是运动控制系统中的功率变换器。
当今的运动控制系统是包含多种学科的技术领域，总的发展趋势是：驱动的交流化，功率变换器的高频化，控制的数字化、智能化和网络化。
因此，变频器作为系统的重要功率变换部件，提供可控的高性能变压变频的交流电源而得到迅猛发展。
交—直—交变频器的中间直流环节采用大电感作储能元件，无功功率将由大电感来缓冲，它的一个突出优点是当电动机处于制动 (发电)状态时，只需改变网侧可控整流器的输出电压极性即可使回馈到直流侧的再生电能方便地回馈到交流电网，构成的调速系统具有四象限运行能力，可用于频繁加减速等对动态性能有要求的单机应用场合，在大容量风机、泵类节能调速中也有应用。
近年来，随着电力电子技术、计算机技术、自动控制技术的迅速发展，交流传动与控制技术成为目前发展最为迅速的技术之一，电气传动技术面临着一场历史革命，即交流调速取代直流调速和计算机数字控制技术取代模拟控制技术已成为发展趋势。
交流变频调速技术是当今节电、改善工艺流程以提高产品质量和改善环境、推动技术进步的一种主要手段。
变频调速以其优异的调速和起制动性能，高效率、高功率因数和节电效果，广泛的适用范围及其它许多优点而被国内外公认为最有发展前途的调速方式。
深入了解交流传动与控制技术的走向，具有十分积极的意义。
二、实验目的和要求熟悉单相交直交变频电路的组成，重点熟悉其中的单相桥式PWM逆变电路中元器件的作用、工作原理，对单相交直交变频电路在电阻负载、阻感负载时的工作情况及其波形作全面，并研究工作频率对电路工作波形的影响。
三、实验原理及波形如下图所示，总体设计方案由整流电路、滤波、逆变电路等组成。
市电经整流电路变直流电，直流电经滤波电路进行平滑滤波，再输入逆变电路，变为频率和电压均可调的交流电。
单相交直交变频电路由两部分组成，交流电源转化为直流是整流环节，选用了不可控的整流二极管电路，直流电源侧则选用电容和电感来滤波，能够获得比较平直的直流电压。
单相交流电路研究报告
单相交流电路研究报告本报告旨在研究单相交流电路的特性和性能。
单相交流电路是一种电力系统中常见的电路形式，其基本组成包括电源、负载和连接这两者的导线。
在本报告中，我们将探讨单相交流电路的工作原理、电流和电压的关系、功率计算等方面。
首先，让我们来了解一下单相交流电路的工作原理。
单相交流电路通过交流电源提供电流，而这个电流是不断变化的。
交流电源的电压和电流以正弦波的形式波动，其频率一般为50Hz或60Hz。
在单相交流电路中，电压和电流的波动是不同相位的。
这意味着电压强度和电流强度不会同时达到峰值。
电压和电流的关系可以用正弦函数来描述，其幅值和相位差决定了电路的特性。
其次，让我们来研究电流和电压的关系。
在单相交流电路中，电流和电压是相互关联的。
根据欧姆定律，电压和电流之间的关系可以用以下公式表示：V = I * R，其中V表示电压，I表示电流，R表示电阻。
由于交流电路中电压和电流都是随时间变化的，所以在计算电阻时需要考虑频率和相位差。
最后，让我们来探讨功率计算在单相交流电路中的应用。
功率是衡量电路性能的重要指标。
在单相交流电路中，功率可以分为有功功率和无功功率。
有功功率代表了电路中实际消耗的功率，可以用以下公式计算：P = V * I * cos(θ)，其中P表示有功功率，V表示电压，I表示电流，θ表示电压和电流之间的相位差。
无功功率则表示电路中产生的电磁场能量，无法直接转化为有用的功率。
有功功率和无功功率的综合即为视在功率，可以用以下公式计算：S = V * I。
综上所述，本报告深入研究了单相交流电路的特性和性能，包括工作原理、电流和电压的关系、功率计算等方面。
通过对单相交流电路的研究，我们可以更好地理解其工作原理和应用，为电力系统的设计和分析提供指导意义。
单相交直交变频电路(纯电阻)
实验报告指导教师实验名称单相交直交变频电路（纯电阻）实验类型验证实验学时 2 实验时间2015年12月9日一、实验目的熟悉单相交直交变频电路的组成，重点熟悉其中的单相桥式PWM逆变电路中元器件的作用，工作原理，对单相交直交变频电路驱动电机时的工作情况及其波形作全面分析，并研究正弦波的频率和幅值及三角波载波频率与电机机械特性的关系。
二、实验内容1．测量SPWM波形产生过程中的各点波形。
2．观察变频电路驱动电机时的输出波形。
3．观察电机工作情况。
三、实验环境(实验设备)1．电力电子及电气传动主控制屏；2．现代电力电子及直流脉宽调速组件(NMCL-22)；3．电阻负载组件；4．双踪示波器（自备）；5．万用表（自备）。
6．电感L位于（NMCL-331）四．实验方法图4-1单相交直交变频电路1．SPWM波形的观察(1)观察“SPWM波形发生”电路输出的正弦信号Ur波形2端与（UPW 脉宽调制器4脚）地端，改变正弦波频率调节电位器，测试其频率可调范围。
可调范围：2.73kHz~50.44kHz(2)观察三角形载波Uc的波形1端与（UPW脉宽调制器4脚）地端，测出其频率,并观察Uc和Ur的对应关系。
频率范围:1.85kHz~10.5kHz2．逻辑延时时间的测试将“SPWM波形发生”电路的3端与"DLD"的1端相连，用双踪示波器同时观察"DLD"的1和2端波形,并记录延时时间Td.。
3．不同负载时波形的观察按图4-1接线，先断开控制屏主电源。
将三相电源的U、V、W接主电路的相应处，将主电路的1、3端相连，（1）当负载为电阻时（6、7端接一电阻），观察负载电压的波形，记录其波形、幅值、频率。
在正弦波Ur的频率可调范围内，改变Ur的频率多组，记录相应的负载电压、波形、幅值和频率。
五、实验小结（包括问题和解决方法、心得体会、意见与建议等）实验后，通过对单相交直交变频电路在电阻负载、电阻电感负载时的工作情况及其波形作分析，更加加深了对交直交变频电路工作原理以及SPWM波形产生的原理的理解。
单相交交变频电路工作原理
单相交交变频电路工作原理单相交交变频电路是一种常用的电力设备，其主要用途是将交流电源的频率和电压稳定地输出到负载端，以满足不同的电器设备的需求。
本文将深入介绍单相交交变频电路的工作原理及其相关知识。
一、单相交交变频电路的组成单相交交变频电路主要由三个部分组成：变压器，整流器和逆变器。
变压器是将输入的220V AC电压转化为更高的电压，以满足后续电路的需求。
整流器的主要功能是将交流电源变为直流电源，以便于后续的逆变操作。
逆变器是单相交交变频电路的核心，它通过控制电压和频率的波形来实现对负载端输出电压和频率的控制。
二、单相交交变频电路的工作原理1. 变压器在单相交交变频电路中，变压器通常采用降压变压器或升压变压器。
在不同的场合下，变压器的型号和数量不同，电压也不同。
但其基本原理都是利用电流感应的现象，将输入的交流电源转换成更高或更低的电压（根据所需要的电压进行变压）。
2. 整流器在单相交交变频电路中，整流器和变压器一起工作，将220V AC的交流电源变为直流电源。
整流过程是利用半导体晶体管的正向导电性质来实现。
在这个过程中，电流流向负载端，可以满足大多数电器设备的需求。
3. 逆变器在单相交交变频电路的最后一步，逆变器是实现电压和频率控制的关键部分。
逆变器通常采用晶闸管（SCR）来控制输出波形，以实现对负载端输出电压和频率的控制。
晶闸管是一种双向可控晶体管，它可以接通和截止，控制输出波形的形状和频率，进而实现对负载端的控制。
逆变器可以根据负载端的电器设备的电压和频率要求，调整输出波形的形状和频率，从而满足负载端设备的不同需求。
三、单相交交变频电路的应用单相交交变频电路广泛应用于各种工业和民用电器设备中。
例如，它可以应用于空调、冰箱、微波炉、电视机、开水壶等消费电器中，以满足用户对电压和频率的不同需求。
同时，该电路也可以应用于各种工业设备中，例如交流电动机、零件加工机床、轮胎生产机等。
四、单相交交变频电路的优势1. 电压控制：单相交交变频电路可以实现对输出电压的控制，从而满足各种负载端设备的需求。
单相交--交变频电路
单相交--交变频电路交—交变频电路是一种可直接将某固定频率交流电变换成可调频率交流电的频率变换电路，无需中间直流环节。
与交—直—交间接变频相比，提高了系统变换效率。
又由于整个变频电路直接与电网相连接，各晶闸管元件上承受的是交流电压，故可采用电网电压自然换流，无需强迫换流装置，简化了变频器主电路结构，提高了换流能力。
定义：输出电路，但其基础是三相输入-单相输出电路。
当正组变流器工作在整流状态时、反组封锁，以实现无环流控制，负载Z上电压为上（+）、下（-）；反之当反组变流器处于整流状态而正组封锁时，负载电压为上（-）、下（+），负载电压交变。
若以一定频率控制正、反两组变流器交替工作（切换），则向负载输出交流电压的频率就等于两组变流器的切换频率，而输出电压大小则决定于晶闸管的触发角。
三相晶闸管可控整流桥单相负载电流型电压型调制。
在半个周期内让P组 a 角按正弦规律从90°减到0°或某个值，再增加到90°，每个控制间隔内的平均输出电压就按正弦规律从零增至最高，再减到零。
另外半个周期可对N组进行同样的控制。
uo由若干段电源电压拼接而成，在uo的一个周期内，包含的电源电压段数越多，其波形就越接近正弦波。
在无环流工作方式时，变频电路正、反两组变流器轮流向负载供电。
t1~t3期间：io正半周，正组工作，反组被封锁。
t1~t2：uo和io均为正，正组整流，输出功率为正。
t2~t3：uo反向，io仍为正，正组逆变，输出功率为负。
t3~t4：uo和io均为负，反组整流，输出功率为正。
t4~t5：uo反向，io仍为负，反组逆变，输出功率为负。
单相交-交变频电路输出电压和电流的波形如图所示。
一周期的波形可分为6段。
第1段io<0，uo>0，反组逆变；第2段电流过零，无环流死区；第3段io>0，uo>0，正组整流；第4段io>0，uo<0，正组逆变；第5段电流过零，无环流死区；第6段io <0，uo<0，反组整流。
电力实验报告
实验一功率场效应晶体管(MOSFET)特性与驱动电路1．MOSFET主要参数测试（1）开启阀值电压V GS(th)测试开启阀值电压简称开启电压，是指器件流过一定量的漏极电流时（通常取漏极电流I D=1mA)的最小栅源电压。
在主回路的“1”端与MOS 管的“25”端之间串入毫安表，测量漏极电流I D，将主回路的“3”与“4”端分别与MOS管的“24”与“23”相连，再在“24”与“23”端间接入电压表, 测量MOS管的栅源电压Vgs，并将主回路电位器RP左旋到底，使Vgs=0。
图1-1将电位器RP逐渐向右旋转，边旋转边监视毫安表的读数，当漏极电流I D=1mA时的栅源电压值即为开启阀值电压V GS（th）。
读取6—7组I D、Vgs，其中I D=1mA必测，填入表1—1。
（3）转移特性I D＝f（V GS）栅源电压Vgs与漏极电流I D的关系曲线称为转移特性。
根据表1-1的测量数值，绘出转移特性。
3．驱动电路的输入、输出延时时间测试将MOSFET单元的输入“1”与“4”分别与PWM波形发生器的输出“1”与“2”相连，再将MOSFET单元的“2”与“3”、“9”与“4”相连，在上述接线基础上，再将“5”与“8”、“6”与“7”、“10”、“11”与“12”相连，“13”、“14”与“16”相连，用示波器观察输入“1”与“4”与驱动电路输出“18”与“9”之间波形，记录延时时间t。
六．实验报告1．根据所测数据，列出MOSFET主要参数的表格与曲线。
I D（mA）0.3 0.7 0.8 1 1.5 2.0 2.5Vgs（V） 3.27 3.37 3.38 3.41 3.45 3.48 3.51测得延时时间t=250ns4．实验的收获、体会与改进意见。
答：将理论运用于实践，可以自己动手测量得出MOSFET的相关特性，再与课本的知识相对照，更为深刻的理解了其开关特性。
但是时间安排得太紧，好多实验内容老师都说可以不做，但是我认为这种实验课应该跟课堂讲授同等重要，需要花时间去动手与理解，而不是慌慌XX的做实验，应付而已。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验四-单相交直交变频电路的性能研究
————————————————————————————————作者：————————————————————————————————日期：
北京信息科技大学
电力电子技术实验报告
实验项目：单相交直交变频电路的性能研究
学院：自动化
专业：自动化（信息与控制系统）
姓名/学号：贾鑫玉/2012010541
班级：自控1205班
指导老师：白雪峰
学期：2014-2015学年第一学期
实验四单相交直交变频电路的性能研究
一．实验目的
熟悉单相交直交变频电路的组成，重点熟悉其中的单相桥式PWM 逆变电路中元器件的作用，工作原理，对单相交直交变频电路在电阻负载、电阻电感负载时的工作情况及其波形作全面分析，并研究工作频率对电路工作波形的影响。
二．实验内容
1．测量SPWM 波形产生过程中的各点波形。
2．观察变频电路输出在不同的负载下的波形。
三．实验设备及仪器
1．电力电子及电气传动主控制屏。
2．NMCL-16组件。
3．电阻、电感元件(NMEL-03、700mH 电感)。
4．双踪示波器。
5．万用表。
四．实验原理
单相交直交变频电路的主电路如图2—8所示。
本实验中主电路中间直流电压u d 由交流电整流而得，而逆变部分别采用单相桥式PWM 逆变电路。
逆变电路中功率器件采用600V8A 的IGBT 单管（含反向二极管，型号为ITH08C06），IGBT 的驱动电路采用美国国际整流器公司生产的大规模MOSFET 和
IGBT 专用驱动集成电路1R2110，控制电路如图2—9所示，以单片集成函数发生器ICL8038为核心组成，生成两路PWM 信号，分别用于控制VT 1、VT 4和VT 2、VT 3两对IGBT 。
ICL8038仅需很小的外部元件就可以正常工作，用于发生正弦波、三角波、方波等，频率范围0.001到500kHz 。
五．实验方法
4
5
L1
G3VT3
3
E3
VT4
C
G4
E2
图2—8 单相交直交变频电路
G11
E1
G2
2
VT1
VT2
1．SPWM 波形的观察
（1）观察正弦波发生电路输出的正弦信号Ur 波形（“2”端与“地”端），改变正弦波频率调节电位器，测试其频率可调范围。
（2）观察三角形载波Uc 的波形（“1”端与“地”端），测出其频率，并观察Uc 和U 2的对应关系：
（3）观察经过三角
波和正弦波比较后得到的SPWM 波形（“3”端与“地”端），并比较“3”端和“4”端的相位关系。
（4）观察对VT 1、VT 2进行控制的SPWM 信号（“5”端与“地”端）和对VT 3、VT 4进行控制的SPWM 信号(“6”端与“地”端)，仔细观察“5”端信号和“6”端防号之间的互锁延迟时间。
2．驱动信号观察
在主电路不接通电源情况下，S 3扭子开关打向“OFF”，分别将“SPWM 波形发生”的G 1、E 1、G 2、E 2、G 3、E 3、G 4和“单相交直交变频电路”的对应端相连。
经检查接线正确后，S3扭子开关打向“ON”，对比VTI 和VT2的驱动信号，VT3和VT4的驱动信号，仔细观察同一相上、下两管驱动信号的波形，幅值以及互锁延迟时间。
3．S 3扭子开关打向“OFF”，分别将“主电源2”的输出端“1”和“单相交直交变频电路”的“1”端相连， “主电源2”的输出端“2”和“单相交直交变频电路”的“2”端相连，将“单相交直交变频电路”的“4”、“5”端分别串联MEL-03电阻箱 （将一组900Ω/0.41A 并联，然后顺时针旋转调至阻值最大约450Ω） 和直流安培表（将量程切换到2A 挡）。
将经检查无误后，S 3扭子开关打向“ON”，合上主电源（调节负载电阻阻值使输出负载电压波形达到最佳值，电阻负载阻值在90Ω~360Ω时波形最好）。
4．当负载为电阻时，观察负载电压的波形，记录其波形、幅值、频率。
在正弦波Ur 的频率可调范围内，改变Ur 的频率多组，记录相应的负载电压、波形、幅值和频率。
5．当负载为电阻电感时，观察负载电压和负载电流的波形。
六．注意事项
1．“输出端”不允许开路，同时最大电流不允许超过“1A”。
2．注意电源要使用“主电源2”的“15V”电压其他同“直流斩波”电路相同。
G1E1G2隔离驱及E2G3隔离动
5
脉6
冲 延迟
3
4
G4
及驱动E31
2
三角波
正弦波
正弦波
频率调节
图2--9 SPWM 波形发生
七、实验报告：
1：画出完整实验原理图：
2、实验相关波形分析
（1）、正弦波发生电路输出的正弦波信号：最小频率为2.37Hz，最大为33.3Hz。
（2）、三角波
分析：
在实验中得到只能改变参考波（正弦信号）
的频率，而无法改变载波（三角波）的频率，
因此载波比随着正弦波频率变化而变化。
因此
是异步调制。
主
电
源
正
弦
三
角
脉
冲
隔
离
及
隔
离
及
负
载
（3）、三角波与正弦波对比
合并显示一个完整正弦周期内对比图即为：
得到SPWM波为：
（4）、反向后触发脉冲对比
（5）经过互锁延迟后触发脉冲比较：由图得到互锁延迟时间为35微秒左右。
（6）、负载电压波形
（1）幅值为23.5V，频率为31.6Hz （2）幅值为23.5V，频率为15.7HZ
（）
（3）幅值为23.5V，频率为2.40Hz
分析：
当电阻负载时，调节输入的正弦波的频率，对
输出正弦波形的电压幅值基本没有影响，只改变其
输出频率。
输出正弦交流电频率随输入正弦信号频
率的增大而增大。
输出交流电波形为一条完整的正弦曲线：
为使输出波形尽可能的接近正弦波，可以通过增大载波比来实现。
3、分析正弦波与三角波之间不同的载波比情况下的负载波形，理解改变载波比对输出功率管和输出波形的影响。
答：载波比越高，负载波形越接近正弦波；当载波的频率不变时，提高调制波频率会提高负载波形的频率；当载波比提高时，功率管耗能增加，而输出波形越接近正弦波。
八、实验体会：
通过本次实验，熟悉了单相交直交变频电路的组成，对于单相桥式PWM逆变电路中元器件的作用，工作原理也有了深入理解。
实验后，通过对单相交直交变频电路在电阻负载、电阻电感负载时的工作情况及其波形作分析，更加加深了对交直交变频电路工作原理以及SPWM波形产生的原理的理解。
