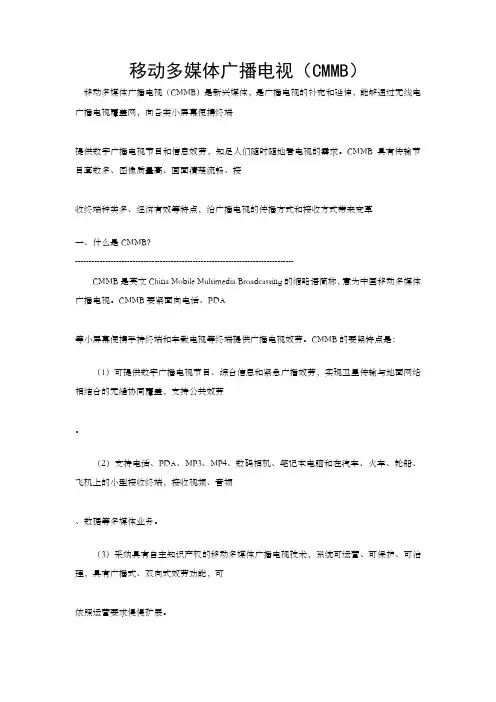

移动多媒体广播电视CMMB
移动多媒体广播电视（CMMB）移动多媒体广播电视（CMMB）是新兴媒体，是广播电视的补充和延伸，能够通过无线电广播电视覆盖网，向各类小屏幕便携终端提供数字广播电视节目和信息效劳，知足人们随时随地看电视的需求。
CMMB具有传输节目套数多、图像质量高、画面清楚流畅、接收终端种类多、经济有效等特点，给广播电视的传播方式和接收方式带来变革一、什么是CMMB？--------------------------------------------------------------------------------CMMB是英文China Mobile Multimedia Broadcasting的缩略语简称，意为中国移动多媒体广播电视。
CMMB要紧面向电话、PDA等小屏幕便携手持终端和车载电视等终端提供广播电视效劳。
CMMB的要紧特点是：（1）可提供数字广播电视节目、综合信息和紧急广播效劳，实现卫星传输与地面网络相结合的无缝协同覆盖，支持公共效劳。
（2）支持电话、PDA、MP3、MP4、数码相机、笔记本电脑和在汽车、火车、轮船、飞机上的小型接收终端，接收视频、音频、数据等多媒体业务。
（3）采纳具有自主知识产权的移动多媒体广播电视技术，系统可运营、可保护、可治理，具有广播式、双向式效劳功能，可依照运营要求慢慢扩展。
（4）支持中央和地址相结合的运营体系，具有加密授权操纵治理体系，支持统一标准和统一运营，支持用户全国漫游。
（5）系统平安靠得住,具有平安防范能力，具有良好的可扩展性，能够适应移动多媒体广播电视技术和业务的进展要求。
二、CMMB系统是如何组成的？--------------------------------------------------------------------------------CMMB采纳“天地一体”的技术体系，即：利用大功率S波段卫星覆盖全国100%国土、利用地面覆盖网络进行城市人口密集区域有效覆盖、利用双向回传通道实现交互，形成单向广播和双向互动相结合、中央和地址相结合的无缝覆盖的系统。
CMMB数据广播
数据包标识
7位字段，在0～127范围内循环递增加1取值，初值为0。同一个 流模式/文件模式数据包和纠错数据包在逻辑上应具有相同数据包标识 ，其拆分、封装的XPE/XPE-FEC包也应具有相同的数据包标识。
文件属性表(FAT)用以描述文件的构成、属性、分割参数等信息。
8
CMMB数据广播
9
CMMB数据广播
• FAT分割与传输 FAT文件分割成FAT片，序号为0,1,...n-1，共n个，n取值范围1～ 256，当n等于1表示不分割。
10
CMMB数据广播
• FAT片的封装语法结构
• 资源标识 16位字段，固定取值为0。
数据包总长度
16位字段，取值范围0～65535，表示流模式/文件模式数据或纠 错数据的总长度，单位为字节。只有当流模式/文件模式数据或纠错数
据进行分割时才需要传输本字段；若未分割，净荷长度字段即表示流 模式/文件模式数据或纠错数据的总长度。
业务模式指示
1位字值0 段，表示业务数流类模型据式 的协议，
• 当前片序号 118位字段，取值范围0～255，从0开C始MMB取数据广值播 。若FAT文件未进行分
编码类型 3位字段，表示FAT文件采用的编码类型 。
值 0
1
2～7
类型 无压缩
IETF RFC 1952（GZIP）压缩
保留
最后片序号
8位字段，取值范围0～255，从0开始取值。若FAT文件未进行 分割，则本字段取值为0，若FAT文件分割成多个FAT片，则本字段用 以标识最后一个FAT片的序号。
输一个数据广播业务。
7
中国移动多媒体广播CMMB
– 节目内容信息（多个频道播放的同一内容以及重播内 容）只传一份
– 大数据及ＸＭＬ描述的模型采用非专利的压缩算法， 减少对传输带宽资源的占用
• 可扩展性
– 提供增强ESG信息获取入口（URL），通过交互通道 获取
– 提供多种交互功能入口，便于将来增值业务的开展， 比如投票、竞猜、购物订购等
1/2、3/4
384*360
192*144
1/8
1/8，交错分布
携带16比特传输指示信息
15
系统数据率
星座映射
LDPC Code Rate
Data Rate per TS (Kbps)
Total Data Rate (Mbps)
BPSK
1/2
BPSK
3/4
QPSK
1/2
QPSK
3/4
16QAM
1/2
具有交互 功能终端
38
GY/T 220.4-2007 移动多媒体广播 第4部分
紧急广播
• 紧急广播是一种利用广播通信系统迅速向公众通 告紧急事件的业务。当发生自然灾害、事故灾难、 公共卫生和社会安全等突发事件时，造成或者可 能造成重大人员伤亡、财产损失、生态环境破坏 和严重社会危害，危及公共安全时，紧急广播提 供了一种迅速快捷的通告方式。
上行分发 信道Ku
下行广播 信道S
信号上行 传输系统
下行分发 信道Ku
中继器
增补 转发器
本地发 射机
广播信道
本地 节目 平台
通信网
接收终端
3
GY/T 220.1-2006 移动多媒体广播 第1部分 广播信道帧结构、信道编码和调制
CMMB的设计需求
• 对接收的要求
中国移动多媒体广播技术-PPT文档资料
1 2
I
1 2
1 10
0011
1 10
0001
3 10
1 2
I
3 10
I
1
1 2
1101
1111
1 10
0111
0101
11
1 2
01
1100 1110
3 10
0110
0100
BPSK
QPSK
16QAM
13
功能框图
14
系统参数
系统带宽 信号带宽 子载波数 有效子载波数 时隙个数 时隙长度 RS编码 1/2LDPC 3/4LDPC 72、144、288 108、216、432 1/2、3/4 384*360 1/8 1/8，交错分布 携带16比特传输指示信息
16
BPSK
BPSK QPSK QPSK 16QAM 16QAM
GY/T 220.2-2019
移动多媒体广播 第2部分：复用
主要特点（1）
• 高效设计，适合窄带数据传输
– 传统MPEG2传输流承载低码率多媒体业务的瓶颈
• 集装箱效应，由于每个TS包固定长度为188个字 节，每1个图 像帧是一个PES，而2个PES不能在同一个TS包内 。 • 用于描述节目的PSI信息开销 • PCR等其它信息开销 • 当业务码率为500kbps以下时，传输效率为80％以下。
下行分发 信道Ku 上行分发 信道Ku 下行广播 信道S
节目集成平台
中继器
数据业务 内容
增补 转发器
本地发 射机
本地 节目 平台
广播信道
通信网
接收终端
3
《数字多媒体》课件
05
数字多媒体的伦理与法律问题
数字多媒体的版权问题
版权保护
数字多媒体作品，如音乐、电影、软件等，应受到版权法的保护 ，防止未经授权的复制、传播和使用。
合理使用
在某些情况下，数字多媒体作品可以被合理使用，例如新闻报道 、学术研究等，但需要符合版权法的规定。
版权归属
确定数字多媒体作品的版权归属，以避免版权纠纷和侵权行为。
Blender
免费的开源三维动画软件，支持建模、材质、灯光和 渲染等功能，适用于专业动画制作。
04
数字多媒体的未来展望
人工智能与数字多媒体的结合
人工智能技术将进一步优化数字多媒体的内容制 作、分发和交互，提高用户体验。
语音识别、自然语言处理等技术将助力数字多媒 体产品实现更智能的交互和个性化推荐。
音频处理软件
总结词
01
用于音频录制、编辑和混音等操作。
Audacity
0能，适用于
个人和小型项目。
Adobe Audition
03
专业的音频处理软件，提供丰富的音频编辑和效果工具，适用
于专业制作和后期处理。
视频处理软件
总结词
用于视频剪辑、特效添加和合成等操作。
媒体的应用场景。
虚拟现实与增强现实的进一步应用
1
随着硬件设备和交互体验的改进，VR/AR在数字 多媒体领域的应用将更加广泛，包括游戏、教育 、医疗等。
2
增强现实技术将与数字多媒体内容更加深度融合 ，通过虚实结合为用户带来更丰富的感官体验。
3
虚拟现实与增强现实技术将促进数字多媒体的创 新形态，如全息投影、三维建模等。
特性
数字多媒体具有多样性、交互性、实 时性、数字化等特性，能够提供更加 丰富、生动、立体的信息表达方式， 增强用户的感官体验和认知效果。
中国移动多媒体广播(CMMB)
中国移动多媒体广播（CMMB）
*CMMB的特点
CMMB：是英文China Mobile Multimedia Broadcasting的缩略语，意为中国移动多媒体广播。
通过无线广播电视覆盖网主要面向各种便携式终端设备提供数字音视频和信息服务。
CMMB在时速250公里/小时的条件下，稳定接收广播电视信号。
CMMB工作在UHF波段：470-798MHz，射频信道带宽8MHz(也可2MHz)。
CMMB是多载波系统，共有3076个载波，载波间隔为2.44140625kHz，使用的调制方法有2PSK（BPSK）、QPSK、16QAM，CMMB可提供的数据率为：2.046Mb/s-15.165Mb/s。
*系统构成
CMMB发射机
1 发射机整体构成
CMMB发射机是产生大功率CMMB射频信号的设备。
地面覆盖的发射机工作于UHF波段。
发射机主要由激励器、高频放大器、电源系统、冷却系统和控制
显示系统组成。
图10-9-1所示是1kW CMMB发射机(成广电产)原理方块图。
图10-9-1 CMMB发射机原理方块图
2 CMMB激励器
CMMB激励器是发射机的核心部分，其技术指标对发射机的技术性能起决定作用。
激励器的功能是产生符合技术规范的CMMB基带信号，进行D/A转换、频率变换和监控，完成从输入的打包数据流（PMS）到符合标准的有一定电平要求的RF信号，然后送入后面的RF功率放大器进行放大。
图10-9-2所示CMMB激
励器原理方块图。
中国移动多媒体广播(CMMB)
中国移动多媒体广播（CMMB ）*CMMB 的特点CMMB :是英文China Mobile Multimedia Broadcasting 的缩略语，意为中国移动多媒体广播。
通过无线广播电视覆盖网主要面向各种便携式终端设备提供数字音视频和信息服务。
CMMB在时速250公里/小时的条件下，稳定接收广播电视信号。
CMMB工作在UHF波段：470-798MHZ,射频信道带宽8MHz（也可2MHz）。
CMMB是多载波系统，共有3076个载波，载波间隔为2.44140625kHz,使用的调制方法有2PSK（BPSK）、QPSK、16QAM，CMMB 可提供的数据率为：2.046Mb/s-15.165Mb/s。
*系统构成CIOfB信号处理?S程OIB'S统构成示意图2iHnu\巧目传鴿井呢4* /』 ______ «~«-LCMMB 发射机1发射机整体构成CMMB 发射机是产生大功率CMMB 射频信号的设备。
地面覆盖的发射机工 作于UHF 波段。
发射机主要由激励器、高频放大器、电源系统、冷却系统和控制 显示系统组成。
图10-9-1所示是1kW CMMB 发射机（成广电产）原理方块图。
图10-9-1 CMMB 发射机原理方块图2 CMMB 激励器CMMB 激励器是发射机的核心部分，其技术指标对发射机的技术性能起决 定作用。
激励器的功能是产生符合技术规范的 CMMB 基带信号，进行D/A 转换、 频率变换和监控，完成从输入的打包数据流 （PMS ）到符合标准的有一定电平要 求的RF 信号，然后送入后面的RF 功率放大.Z /■▼ ■ ■、必Kit■fci.I'MMJl *1捎E 由Tmil 门411A rCfSfsnin_ h溼箱故九3-- 1（誓】—i总N M晋V1TVa星乔"制s* 凡 ---一\-- f 一坤利"_」1 *AX'.X,1丽•JA ?*；逐思屋口£ tt7ift・Kh 副可主电fid]曲代坯事：佃H器进行放大。
CMMB_产品培训资料共49页文档
非线性元器件能引起频率的改变从而实现放大、 调制、变频等
从工程Байду номын сангаас用的角度重点介绍 连接匹配元件 功率分配元器件
连接匹配元件： 终端负载 微波连接元件 阻抗匹配元件
终端负载： 连接在传输系统终端实现终端短路、匹
低噪声放大器 低噪声放大器是一种前置放大器，对小信号有很 强的放大能力，为功放和 其他有源器件提供足够 的输入功率。同时它的噪声系数很小，用于放大 链 路的前级，可以很好的控制输出噪声。
频带选择器 频带选择器可以选择规定的工作频带，并 且能有效的滤除工作频带以外的无用号。
功率放大器 功放置于放大链路的末级，它可以提供较大 的输出功率从而满足产品的工 作需要，直放 站使用的功放需要有较宽的工作频带和稳定 的线性增益。
配、标准失配等功能的元件
匹配负载：是一种几乎能全部吸收输入功率的单端 口元件。
同轴线匹配负载是由在同轴线内外导体间放置圆 锥或阶梯形吸收体构成
微带匹配负载一般用半圆形的电阻作为吸收体， 具有频带宽，功率容量大的特点。
失配负载：既能吸收一部分微波功率又反射一部分 微波功率，一般制成一定驻波的标准失配负载，主 要用于测量。
CMMB产品培训资料
一、CMMB各种产品概述 二、CMMB直放站的作用 三、CMMB光纤直放站设备及应用 四、CMMB微型直放站设备及应用 五、CMMB干线放大器设备及应用 六、CMMB无源器件及应用 七、结束语
CMMB产品介绍
一个完整的CMMB覆盖系统由设备部分和无源部 分组成 设备部分主要指直放站和干放，无源部分只要指功 率分配器，天线，馈线，馈线连接器；直放站按照 工作方式可以分为宽带直放站和光纤直放站。
《DTMB与CMMB规划》课件
DTMB和CMMB的比较分析
1 规模和市场份额
DTMB在国内占有较大市场份额，而CMMB在 全球范围内拥有更广泛的用户基础。
2 技术特点
DTMB在抗干扰和传输距离方面的性能略优于 CMMB，但CMMB在信号覆盖范围、多点广播 等方面具有优势。
3 适用范围和应用场景
4 未来发展预测
DTMB适用于家庭数字电视、有线电视等场景， 而CMMB适合移动多媒体广播领域。
广泛应用场景
DTMB适用于有线电视、卫星电视、地面数字电视、网络电视等多种数字电视领域，具有覆盖面广、使用方 便等优点。
更新与发展
DTMB在现有技术的基础上，继续推进新的研发和创新，以适应数字电视市场的不断发展和变化，实现更新 升级。
CMMB介绍
什么是CMMB？
CMMB是中国移动多 媒体广播标准，也是 全球唯一一种独立自 主、可商用的移动多 媒体广播标准。
技术特点
CMMB具有高频率利 用率、较好的室内外 传播性能、高信号覆 盖范围、一卡多业务 等多板电脑、汽 车、便携式电视等移 动多媒体广播终端设 备中，具有灵活性和 便携性。
更新与发展
CMMB标准目前正在 不断升级和改进，以 适应移动互联网和用 户需求的变化，将实 现更加丰富多样的服 务和应用场景。
《DTMB与CMMB规划》 PPT课件
介绍数字电视和移动多媒体广播领域的两种规划：DTMB和CMMB。分析它们 的应用场景、技术特点、市场份额等方面，并展望未来的发展趋势。
DTMB介绍
引领全球的数字电视标准
DTMB是由中国自主研发的数字电视标准，采用自主知识产权，完全掌握核心技术。
技术先进优越
DTMB技术可在同样频率下传送更多的内容，具有较高的抗干扰能力和传输距离，而且在高速移动环境下仍 有稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ STiMi已申请了21项自主专利。在改善系统传输效率、提 高业务灵活性、适配网络结构、支持终端小型化方面具 有国际先进性。
6
CMMB的主要特点是：
❖ （1）可提供数字广播电视节目、综合信息和紧急广播服务， 实现卫星传输与地面网络相结合的无缝协同覆盖，支持公共 服务。
11
S波段卫星传输覆盖是如何实现的
S波段卫星
信号上行系统
K(uT分DM发）下G行Hz
Ku（分K（Tu发D广OM上F播)D行G上MH行)zGHz
（ S波O段FD广M播)2下.6行475GHz
地面增补网络
S（OFDM)2.6475GHz
图2 CMMB系统卫星链路架构
移 动 终 端
12
❖ 移动多媒体广播电视系统使用S波段卫星通过广播信 道和分发信道实现全国范围的移动多媒体广播电视 信号的有效覆盖。广播信道用于CMMB终端直接接收， Ku波段上行，S波段下行；分发信道用于地面增补转 发接收，Ku波段上行，Ku波段下行，由地面增补网 络转发器转为S波段发送到CMMB移动终端。
❖ （1）GY/T 220.1-2006 移动多媒体广播 第1部分：广播信道帧结构、信道编码 和调制
❖ （2）GY/T 220.2-2006 移动多媒体广播 第2部分：复用 ❖ （3）GY/T 220.3-2007 移动多媒体广播 第3部分：电子业务指南 ❖ （4）GY/T 220.4-2007 移动多媒体广播 第4部分：紧急广播 ❖ （5）GY/T 220.5-2008 移动多媒体广播 第5部分：数据广播 ❖ （6）GY/T 220.6-2008 移动多媒体广播 第6部分：条件接收 ❖ （7）GY/T 220.7-2008 移动多媒体广播 第7部分：接收解码终端技术要求 ❖ （8）GY/T 220.8-2008 移动多媒体广播 第8部分：复用器技术要求和测量方法 ❖ （9）GY/T 220.9-2008 移动多媒体广播 第9部分：卫星分发信道帧格式、信道
编பைடு நூலகம்和调制
3
什么是CMMB
❖ CMMB是英文China Mobile Multimedia Broadcasting的缩略语简称，意为中国移动 多媒体广播电视。CMMB主要面向手机、PDA等 小屏幕便携手持终端以及车载电视等终端提 供广播电视服务。
4
CMMB和STiMi什么关系
❖ STiMi是英文Satellite-Terrestrial Interactive Multi-service Infrastructure的缩略语简称，意为卫星地 面交互式多业务体系，是一种基于卫星和地 面信道的调制技术和信道编码技术的统称。
❖ CMMB物理信道传输采用了STiMi技术。
5
STiMi技术的核心技术
❖ 采用基于时隙的帧结构，目的就是通过简单的前端技术， 实现接收终端的大幅度省电。采用OFDM技术适应移动和 组单频网。
❖ 采用LDPC编码及深度交织以提高接收端的抗干扰能力， 得到非常好的接收效果。
❖ 采用信标技术，能够实现快速的同步，在无线移动中性 能得到提高。
移动多媒体广播电视系统总体构成
S波段卫星
节目集成播出 业 务 运 营 支 撑
Ku广Ku播分上发行上行
Ku 分
S波段广播下行
发
下
行
S波段
S波段地面增补网络
移
动
U波段
终
U波段地面覆盖网络
端
地U波面段发射
地面双向网络
图1 移动多媒体广播电视总体构成
9
CMMB的技术路线是什么
❖ （1）采用卫星和地面网络相结合的方式实现“天地 一体”协同覆盖，信道传输采用STiMi技术。
10
❖ （5）数据广播采用可扩展的多协议封装复用传输， 支持流模式、文件模式传输。
❖ （6）加密授权系统对音视频流和数据广播流采用 ISMACryp(ISMA 1.1 Encryption and Authentication)进行加扰，系统前端支持同密，终 端采用多密，系统支持单向、双向和基于电子钱包 的授权管理方式。
❖ （5）系统安全可靠,具有安全防范能力，具有良好的可扩展 性，能够适应移动多媒体广播电视技术和业务的发展要求。
7
CMMB有多少套节目
❖ CMMB提供的广播电视节目套数，与信道带宽、 调制参数、音视频编码码率等因素有关。一般 在8M传统模拟电视带宽中可以传输8套电视节 目和10套广播节目。
8
CMMB系统是如何构成的
❖ （2）全国节目通过S波段卫星对全国实现覆盖，卫 星遮挡地区可采取地面同频增补方式，在城市人口 密集区域采用U波段增补。
❖ （3）地方节目采用U波段地面网络实现覆盖。 ❖ （4）电视业务视频压缩编码采用AVS、H.264，伴音
压缩编码采用MPEG-4 HE AAC、DRA ；广播业务音频 压缩编码采用DRA。
移动数字多媒体广播CMMB 技术体系及复用数据广播技术
2009年3月
1
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
一、CMMB技术体系
截止2008年底，CMMB已颁布9项移动多媒体广播电视行业标准和10项指导 性、暂行技术文件，分别为：
❖ （2）支持手机、PDA、MP4、数码相机、笔记本电脑以及在 汽车、火车、轮船上的小型接收终端，接收视频、音频、数 据等多媒体业务。
❖ （3）采用具有自主知识产权的移动多媒体广播电视技术， 系统可运营、可维护、可管理，具备广播式、双向式服务功 能，可根据运营要求逐步扩展。
❖ （4）支持中央和地方相结合的运营体系，具备加密授权控 制管理体系，支持统一标准和统一运营，支持用户全国漫游。
13
S波段地面增补网络
❖ S波段地面增补网络是为解决S波段卫星信号阴影区而需要建 立的地面增补覆盖网络。在S波段地面增补转发过程中，根 据阴影遮挡范围和实际覆盖环境，采用移频和同频两种转发 方式。
❖ （1）移频转发方式（Ku-S） ❖ 接收卫星Ku波段下行信号，信号经过变频放大后以S波段频
率重新发射，使覆盖范围内的S波段OFDM信号强度达到接收 要求。 ❖ （2）同频转发方式（S-S） ❖ 接收卫星S波段OFDM下行信号，信号经过放大之后以S波段频 率重新发射，使覆盖范围内的S波段OFDM信号强度达到接收 要求。
