三面翻广告工程施工方案
三面翻
什么是三面翻什么是三面翻具有同一面积可三倍表现的空间和视觉动感的优势。
既优于普通路牌，又区别于霓虹灯、电子屏幕等：其独特的动态效果，不断变幻的画面更容易吸引行人的注意力，达到了一个广告的最大效应。
可广泛使用在户外，如车站、机场、码头、体育场、大型建筑的墙面和楼顶等处，以及户内如民览会、商场、娱乐场、门头装饰等场所，可大大提高黄金广告位的利用率，并达到美化城市效果。
三面翻的技术发展三面翻的三部分构成（当前主流技术）：铝制三棱柱与外框，塑料凸轮推进系统，PLC控制器与电机。
其中铝材与电器均可市场上直接成品配件选购。
塑料凸轮推进系统因为涉及到动力工程学以及材料学上的设计专利问题，因此它也成为三面翻厂家的核心竞争力。
细数历代三面翻产品，推进系统不断更新进步：单电机传动，皮带式传动，链条式传动，齿轮推进。
在多年的应用中受距离限制、只适于小牌，构造易磨损、难修复、难调节、故障率高等等故障显露无疑。
最新一代技术仍存在容易因凸轮间磨损，而导致设备故障，画面不平整，三棱柱碰撞等等问题。
专业地讲，除去优势的质量，便捷的凸轮调校与更换，是评估一个三面翻产品优势的标准。
国内最早于90年代中期引进国内专利技术开始制造。
虽然所引进的技术较为落后（据业内人士介绍为单电机传动），但由于国内市场空白，这个厂家因而得以有多年的一家独大的市场好局。
进入21世纪，不停有广告人士介入三面翻制造产业，纷纷从国外引进当时较为先进的凸轮推进式三面翻，或直接投产，或加以技术改造。
因此近年来三面翻品牌不断涌现。
但由于同期粗劣的仿制小作坊更如雨后春笋般，导致总个三面翻市场陷入一片混乱。
许多厂家在此混乱中倒下，而能够在这几年混乱中坚持下来的，或有优势的销售团队，或有优势的质量与售后。
三面翻安装制作流程一、基础支架：广告牌由于自身重量较大，所以需要安装在非常牢固的金属支架或直接固定在建筑物的壁面上。
三面翻基础支架由购方自行安装制作，并需要经过严格的广告牌基础抗压和三面翻支架抗风强度测算，使之达到广告牌金属支架和三面翻广告牌自重对承重支架抗压的基本要求，达到当地最大风力的抗风要求。
三面翻广告牌的安装与维护技巧
三面翻广告牌的安装与维护技巧
三面翻安装维护
一、基础支架：
三面翻大多安装在牢固的金属支架或建筑物的墙面上。
基础支架需要严格的设计制作，并需要坚固的基础抗压和支架抗风强度计算，使之达到金属支架和三面翻自重对基础的抗压要求，达到当地最大风力的抗风要求。
1：横梁要求水平，立柱要求竖直。
2：在画面长度方向要求不平直度小于10 毫米，在画面高度方向要求上下横梁不平行度小于20 毫米。
对基础支架制作强度要求：下横梁是支撑三面翻广告牌重量的承重结构，要求在与三面翻广告牌连接的每一个点产生不超过2 毫米的弹性变形。
二、三面翻广告牌安装简要步骤：
按尺寸要求，先装上下外框(要求外框内角为90 度)固定在支架上，再将左右外框与上下框相连接，最后安装三棱柱画面
更换画面：
首先关闭电源，将三棱柱向上提20 毫米，然后从底部横向移动三棱柱，三棱柱上端就会自动脱开。
画面通常是用带背胶的即时贴制成，可将其纵向截成140 毫米宽若干条，编好号码，按顺序贴在三棱柱上
保养与维护:
特别注意：在开始保养打开装有机械装置的边框之前，应首先关闭主电源。
1：画面和外框清洗：用低压喷水枪清洁，然后擦干。
2：钢制齿轮：在电机和传动主轴之间的钢制齿轮，每连续运转半年应加润滑黄油一次。
3: 塑料齿轮：在三棱柱传动中的凸轮盘是用合成材料制作，本身具有自润滑功能，不需加任何润滑剂。
济南红旗广告有限公司。
三面翻安装制作流程
文章摘自：/html/41666.htm一、底子支架:广告牌因为本身分量较大,所以必要安置在很是安稳的金属支架或直接牢固在修建物的壁面上.三面翻底子支架由购方自行安置建造,并必要颠末严酷的广告牌底子抗压和三面翻支架抗风强度测算,使之到达广告牌金属支架和三面翻广告牌自重对承重支架抗压的根本请求,到达本地最大风力的抗风请求.如果三面翻广告牌是安置在金属支架上,则应把三面翻广告牌支架的后背用铁板全数封锁和牢固,以避免后部因穿透光芒而影响画面的展现结果.对三面翻底子支架建造精度请求:1、三面翻横梁请求程度,立柱请求竖直;2、在三面翻广告牌长度标的目的请求不服直偏差小于10mm,而三面翻广告牌高度地位请求上下横梁不服行度小于20mm.底子支架建造对强度的请求:下横梁是支持三面翻广告牌分量的重要承重部门,请求三面翻广告牌所毗连的每个接点在安置后,不跨越2mm的弹性变形;特别提示:三面翻广告牌底子支架的计划、建造都应找具备相关三面翻工程安置天资的业余技能团队计划、建造,不然极可能会在使用中因底子支架计划、安置上的偏差造成变乱和丧失.二、三面翻广告牌安置步调按照分歧的尺寸,应先装三面翻广告牌的上、下外框(请求外框内角为90度)将其牢固在支架上,再将左、右外框与上、下框密封牢固,末了再安置三面翻广告牌内的三棱柱画面.最新型三面翻是由特制的铝型质料及三棱柱组合而成,三面翻的外部体系采纳微电脑节制,经由过程三面翻内的机电驱动凸轮和连轴发生活动,使各三棱柱依照事后设置好的方法进行分歧情势、次序的翻转,定格后分别构成三幅画面.三面翻的翻动方法:1.揭幕式,2.终结式,3.左渐进,4.右渐进,5.同步式,6.左海浪,7.右海浪,8.左分段,9.右分段;1.传动部件A.凸轮体系用料:有普通产业塑料与进口红色B.重要传动部件:凸轮有供给商洽购与自主开模注塑之分C.传动布局:有凸轮可部门拆装与需凸轮体系团体拆御之分2.电器部门A.机电:普通机电与进口机电(今朝大都品牌厂家采纳松下机电),在转速、转矩(即改变力)、使用寿命、妨碍率、耗电量上,差别较着B.节制器:普通节制器与进口节制哭(今朝大都品牌厂家采纳爱默生、LG、西门子品牌),在妨碍率、三面翻翻动间歇时间设定、翻动时三棱柱跟进结果、画面碰撞环境下断电庇护和耗电量上,堪称大相径庭C.靠近传感器:普通与进口授感器(大都厂家采纳韩国进口授感器),在旌旗灯号不乱、使用寿命等问题上,差别颇大.3.铝材部门今朝大都厂家均在广东洽购铝材,规格有70、100、12六、133等等.铝材还可另作镀氧化膜与增强筋处置.两种方法均将增长铝材分量,直接增长三面翻机体重力与推动体系部件间的磨擦压力.欲作这两种处置,还需酌情斟酌。
三面翻广告工程施工方案
施工方案一、综合说明1.本工程为三面翻广告工程，主体为楼顶钢结构。
2.本工程施工范围包括钢结构系统的制作与三面翻现场安装施工。
二、施工准备1.组织有关工程管理和技术人员对设计图进行会审，对图纸不明确及施工中有困难的地方，要作好变更签证手续。
2.根据施工图纸结合本工程的设备和技术条件,制定出工程的主体施工方案,并提出材料计划，甲方须确保施工楼体承重达到建设此三面翻广告牌要求。
三、设备、材料进场1.钢结构进入现场,进行构件合理堆放,以便于构件进入现场后顺利的安装。
2.现场场地应平整夯实,没有积水,以便于后续材料的运输。
四、防锈处理1.钢材经检查合格后,在表面涂完第一道底漆,第一遍底漆干燥后，再进行面漆的涂刷，油漆在涂刷过程中应均匀，不流坠。
六、钢结构安装1.化学锚栓锚固:（1）用化学锚栓将钢板紧固在楼顶上。
（2）根据工程设计要求，在基材（如混凝土）中相应位置钻孔，孔径、孔深及螺栓直。
化学锚栓打在桥基立柱或横梁上。
（3）根据图纸做相应的钢结构支撑架。
2.三面翻横梁:将10#槽钢焊接在10#槽钢上作为三面翻的横梁。
槽钢用来挂三面翻铝合金外框，槽钢的焊接位置按图纸要求。
三面翻安装1.连接件：使用两节5#角钢焊接在一起作为连接件，连接件的一个面焊接在槽钢作成的横梁。
2.外框的安装三面翻的上下外框的背面有螺栓槽，用螺栓将三面翻的上下外框分别固定在连接件上。
通过横梁、纵梁，可靠地将广告牌支座承受的荷载分散传递至下部结构。
3.将处理好的广告画面贴在三棱柱的平面上。
4.将贴好画面的三棱柱依画面编号顺序安装在上下边框之间。
安装时避免大力碰撞，而导致三棱柱子变形，影响三面翻的正常运转。
七、质量保证措施我公司认真执行质量管理，对不同工种及工序都进行质量监督，使施工过程中的材料、质量都在受控状态下，从而使工程质量从根本上得到有效的保证。
（一）建立质量保证体系，自项目管理层，自上而下建立质量管理网络，使工程质量处于动态管理之中。
三面翻广告牌安装流程
三面翻广告牌具备同一面积可三倍表现的空间和视觉动感的上风。
三面翻广告牌按照多年实际，在综合比力各种三面翻广告牌的底子上，引进最新技能--步进轮推动体系，并会同中外专家连系国情予以改良，使其产物日臻美满,它的低摩擦、高靠得住性传动，从底子上降服了不少三面翻广告牌在面积大、风力强的环境下，妨碍反复的缺点。
一、底子支架：三面翻广告牌应安置在安稳的金属支架或修建物的墙面上。
底子支架由购方自行计划建造，并必要严酷的底子抗压和支架抗风强度计较，使之到达金属支架和三面翻广告牌自重对底子的抗压请求，到达本地最大风力的抗风请求。
如果三面翻广告牌安置在金属支架上，应把支架后背，用铁板全数封锁，以避免暗地里透光，影响画面结果。
对底子支架建造精度请求：a,横梁请求程度，立柱请求竖直b,在画面长度标的目的请求不服直度小于10毫米，在画面高度标的目的请求上下横梁不服行度小于20毫米。
对底子支架建造强度请求：下横梁是支持三面翻广告牌分量的承重布局，请求在与三面翻广告牌毗连的每个点发生的弹性变形不得跨越2毫米特别提示：底子支架计划、建造，应找具备品级天资的业余技能职员计划、建造，若因底子支架酿成的一切不良结果及丧失，本公司概不负责。
二、安置步调：按尺寸请求，先装下外框（请求外框内角为90度）牢固在支架上，再将左右外框与下框相毗连，末了将上框与左右框毗连《请求平行垂直》末了安置三棱柱画面。
三、调换画面：起首封闭电源，将三棱柱向上提20毫米，然后从底部横向挪动三棱柱，三棱柱上端就会主动脱开。
三面翻广告牌画面凡是是用带背胶的立即贴制成，可将其纵向截成136/140毫米宽多少条，编好号码，按次序贴在三棱柱上（在拆装和挪动转移进程中，三棱柱不能遭到猛烈撞击，防备三棱柱永恒变形，变形的三棱柱会致使运转妨碍）。
文章转自：/artic_show.asp?myid=867。
三面翻广告牌施工方案
三面翻广告牌施工方案概述三面翻广告牌是一种透明的户外广告牌，可以在不同角度和方向展示不同的广告内容。
本文档将介绍三面翻广告牌的施工方案，包括材料准备、施工流程和安装注意事项。
材料准备在进行三面翻广告牌的施工之前，我们需要准备以下材料：1.三面翻广告牌结构件：包括支架、背板、透明面板等。
2.钢架：用于支撑广告牌结构件的稳定。
3.螺丝和螺母：用于固定和连接广告牌的各个部件。
4.帆布：用于制作广告牌的印刷画面。
5.喷漆和刷子：用于对广告牌的结构件进行涂装。
施工流程以下是三面翻广告牌的施工流程：第一步：安装钢架首先，我们需要确定广告牌的位置和朝向，然后挖掘坑穴并浇筑混凝土。
待混凝土干燥后，将钢架立起并用螺丝固定。
第二步：组装广告牌结构件接下来，我们需要将广告牌的背板和透明面板等结构件组装起来。
按照说明书或施工图纸的要求，将各个结构件固定在钢架上，并确保牢固稳定。
第三步：涂装广告牌结构件在组装完成后，对广告牌的结构件进行涂装。
首先，使用喷漆或刷子将结构件进行底漆处理。
待底漆干燥后，对结构件进行面漆涂装，可以根据需要选择不同的颜色。
第四步：制作广告画面选择适当的帆布，根据广告内容进行印刷。
印刷完成后，根据广告牌的尺寸裁剪帆布，并将其固定在广告牌的结构件上。
第五步：安装广告牌完成广告牌的组装后，使用吊车或起重机将其安装到钢架上。
确保广告牌的稳固和平衡，并使用螺母固定连接。
第六步：测试和维护在完成安装后，需要对广告牌进行测试，确保广告的切换和翻转正常。
同时，定期检查和维护广告牌的结构件和画面，确保其正常运行和展示效果。
安装注意事项在进行三面翻广告牌的施工和安装过程中，需要注意以下事项：1.安全第一：施工人员需要佩戴合适的安全装备，确保施工过程中的安全。
2.严格按照施工要求：根据施工图纸和说明书，按照规定的步骤和方法进行施工，确保广告牌的质量和稳定性。
3.确保地基稳固：在安装钢架之前，需要确保坑穴的混凝土干燥充分，并且达到足够的稳定性。
教您三面翻广告牌的正确安装方法
教您三面翻广告牌的正确安装方法
生活中常见的三面翻广告牌常以其独特的动态展示效果吸引人的关注，关于三面翻广告牌是如何进行安装的您了解吗?在此我们详细介绍关于三面翻基础支架的安装使用方法。
基础支架：三面翻广告牌应安装在牢固的金属支架或建筑物的墙面上。
基础支架由购方自行设计制作，并需要严格的基础抗压和支架抗风强度计算，使之达到金属支架和三面翻广告牌自重对基础的抗压要求，达到当地最大风力的抗风要求。
如果三面翻广告牌安装在金属支架上，应把支架背面，用铁板全部封闭，以免背后透光，影响画面效果。
对基础支架制作精度要求：a,横梁要求水平，立柱要求竖直b,在画面长度方向要求不平直度小于10毫米，在画面高度方向要求上下横梁不平行度小于20毫米。
对基础支架制作强度要求：下横梁是支撑三面翻广告牌重量的承重结构，要求在与三面翻广告牌连接的每一个点产生的弹性变形不得超过2毫米.特别提醒：基础支架设计、制作，应找具有等级资质的专业技术人员设计、制做。
基础架制作要求：
整个基础架横梁要平行，立柱要竖直，要求三面翻与横梁连接的每一个点的弹性形变不超过2毫米，以防三面翻安装后扭曲变形。
三面翻平均重量为15kg-25kg/平方米。
支架背面用彩钢板(黑色)或者黑铁皮全部封闭，防止背后透光，影响画面效果。
此基础架成形后要保证整个工作面垂直，平行面公差小于20mm。
在了解相关的安装流程之后能助您更好地了解三面翻的构造，更加了解三面翻。
三面翻安装操作规程
三面翻安装操作规程一、和客户的沟通1.1.找到客户安装维护现场负责人;1.2.第一时间递交本公司《安装(维修)派工单》、《安装维护服务监督表》、《三面翻广告设备安装(维修)现场记录表》和《工程验收单》给客户负责人。
二、安装前的准备工作(现场勘查施工环境和施工条件，制定施工方案、人员配置方案和安全措施方案)2.1.人员安排：落实人员数量，符合高空作业要求，服从我方技术人员安排;2.2.施工工具：12X14扳手、活动开口扳手、十字螺丝刀、一字螺丝刀、试电笔、大力钳、尖嘴钳、剥线钳、卷尺，小钉锤、内六角扳手(公制5mm,4mm)、美工刀、吊锤、线、直角尺、水平尺(1.5m长)、铁钩、绳;2.3.施工设备：电焊机、切割机、冲击钻、手电钻、水平仪、打磨机;2.4.安全设备：安全带、安全帽、安全绳、脚手架、竹排、防护网、灭火器、警示带、警示筒、电焊手套、面罩、纱手套;2.5.施工用电：由客户专业电工提供电力保障;2.6，技术交底会议：我方技术人员对客户协助施工进行细致的技术交底和户外作业安全方面的注意事项;2.7.安全措施：检查脚手架是否牢固，防止高空坠物，防止焊花飞溅，建议协助我方的施工人员购买一份保险;2.8.施工进度安排：依据合同要求,结合实际情况合理安排,保质保量完成设备安装和调试。
特殊情况(如下雨,停电和客户原因等不可抗力因素)应做好纪录,并由客户方现场负责人签字确认,并及时上报主管领导。
这点广告买卖网的专业团队的监控工作做的很安全。
三、承托钢架检查(根据三面翻的实际尺寸对基础钢架进行检查)3.1.边框立柱为8#或10#号槽钢，垂直度≤1.0mm/m,根据情况确定需不需要调整或更换;3.2.上、下边框为8#或10#号槽钢，倾斜度≤0.3mm/m, 根据情况确定需不需要调整或更换;3.3.钢架支撑角钢焊接位间距≤1500mm,焊接位有没有刷防锈漆，根据情况确定需不需要调整或添加支撑角铁;3.4.承托钢架的防锈处理(刷漆)，根据情况确定需不需要重刷，下横梁承重结构要求每隔600mm安装一个承重托架;3.5.弧形牌钢架要求弦长、弦高与客户确认的尺寸相符误差不超过50mm。
三面翻广告牌施工方案
三面翻广告牌施工方案1. 背景介绍随着城市的发展和人们生活质量的提高，广告牌成为城市中不可或缺的一部分。
而在传统的广告牌中，三面翻广告牌因其独特的设计和多角度展示效果而备受欢迎。
本文将介绍三面翻广告牌的施工方案，包括材料选择、施工步骤和安全注意事项等。
2. 材料选择2.1 广告牌结构三面翻广告牌由广告牌主体结构和广告牌面板组成。
广告牌主体结构一般采用钢结构，具有坚固耐用的特点。
广告牌面板可以选择透明或不透明的材料，如钢板、铝板等，具体的选择会根据广告内容的要求和施工环境来决定。
2.2 翻转机构三面翻广告牌的翻转机构是其最核心的部分，它可以使广告牌在风力作用下自动翻转，实现多面展示效果。
翻转机构一般采用电动机和齿轮系统来驱动广告牌的翻转，确保操作平稳可靠。
2.3 照明设备为了使广告牌在夜间也能吸引人们的注意，照明设备是必不可少的。
可以选择LED灯带或其他照明设备来照亮广告牌，提高其可视度。
3. 施工步骤3.1 准备工作在施工前，需要仔细规划广告牌的位置和尺寸，并获得相关的施工许可。
同时，还需要联系供应商购买广告牌所需的材料和设备，并准备好施工所需的工具和人员。
3.2 安装广告牌主体结构首先，需要在施工现场搭建脚手架，并与广告牌主体结构相连接。
脚手架应满足安全要求，确保施工过程中的工人安全。
然后，将广告牌主体结构按照设计图纸进行组装。
确保结构的稳固，并通过螺栓将其与脚手架固定。
3.3 安装广告牌面板根据设计要求，选择合适的广告牌面板，并将其安装在广告牌主体结构上。
确保面板固定可靠，并采取防止面板松动或脱落的措施。
3.4 安装翻转机构将翻转机构安装在广告牌主体结构的适当位置上，并与广告牌面板相连接。
确保翻转机构的安装牢固，并进行必要的调试和测试，确保其正常运行。
3.5 安装照明设备根据设计要求，在广告牌上安装照明设备，以提高其在夜间的可视度。
确保照明设备的安装牢固，并进行相应的灯光调试。
3.6 检查和调试在施工完成后，对广告牌进行全面的检查和调试。
三面翻广告牌设计
三面翻转式广告牌设计
• 可变零件的设计选用： • 按照普通钢质之间的摩擦系数：
0.05~0.20，计算在没有轴承的情况下， 3m的广告板翻转需要的力为：5N，加上 顶端链轮的摩擦单个广告板的翻转用力为 7.5N，6m的广告牌用力就是600N
• 有轴承的情况下，广告牌每加宽1m需要加
力66.67N
• 无轴承的情况下，广告牌每加宽1m需要加
• 而且在强风下可以灵活应对（仅限于双面
展示型的翻转式广告牌）
三面翻转式广告牌设计
• 在强风下双面式广告牌可以使其只翻转六分之一圆周，
这样就可以使广告板的棱面对外，有效躲避风力
相应的控制电路设计 改进如图，在槽轮机 构中只让拨杆转动一 周即可
三面翻转式广告牌设计
• 渐进式翻转的工作说明 • 在现在的市场中，渐进式翻转的广告牌已
所以执行机构有间歇性，设计中使用不 完全链条和较为复杂的导向机构
• 设计采用的链条如图所示，排式链节没
有错位排列，小链轮为并排式，充当导 向轮，链条中间的一排只有十一节，配 合每个广告板上的三十三尺大链轮，使 它们在一个工作周期内只能转动三分之 一圆周
三面翻转式广告牌设计
• 部分标准件的选择：
• 抽芯铆钉：用于顶板之间的连接与广告板的固定
三面翻转式广告牌设计
• 主要技术要求： • 三面翻广告牌是由一级并排定位的三
棱柱构成。三棱柱由特制铝型材制成， 通过电机驱动所有的三棱柱围绕自身 中心轴转动，利用三棱柱的三个侧面 可形成三幅画面。
• 逻辑控制器是三面翻控制系统的
核心，接受来自接近开关的输入信号 经过系统逻辑处理后控制广告牌电机 的启停。
会将底端轴的尖端磨圆用于定位，这样的计算可 得最大应力为27MPa，也小于普通钢质的应力要 求
田原三面翻广告牌的制作工艺
▪田原三面翻广告牌的制作工艺组成内容▪ 1 三面翻优势和缺点▪ 2 三面翻贴画或更换画面的五大步骤▪ 3 三面翻翻动模式▪ 4 三面翻广告牌需要实现的功能▪ 5 三面翻的安装▪ 6 三面翻维护保养▪7 三面翻的五项品质保证措施▪8 三面翻的画面制作、照明▪9 三翻面的技术▪10 图例分析▪三面翻广告牌，在中国最早出现于上个世纪八十年代，因为其独特的广告表现方式—动感和三面增值，使其既优于普通路牌，又区别于霓虹灯，电子屏幕等户外广告媒介。
强烈的视觉冲击力，使其形成品质兼优的个性，并成为户内外极佳的导视媒体。
而今已经广泛使用在车站、机场、码头、体育场、大型建筑的墙面和楼顶等户外。
同时，在展览会、商场、娱乐场所、门头装饰等室内也有很大的应用。
优势▪1、吸引人的目光 2、具有三倍的表现空间。
3、美化市容市貌。
4.三面翻广告牌具有超长的寿命▪三面翻是指三个不同的画面在同一个广告牌上，通过电机传动多支三棱柱有规律地反复转动来展示不同信息的广告牌，三面翻主要材料为特质铝型材。
三面翻广泛使用在车站、机场、码头、体育场、大型建筑的墙面和楼顶；展览会、商场、娱乐场、门头装饰等。
随着广告形式的多样化及各种广告的需求，户外媒体的地位日益提升，由于广告位置有限，使户外媒体的价格不断攀升，特别是随着各地政府对城市的规划，对户外景观提出了更多的要求与限制，广告位因整顿而不断的减少，对广告牌的动感与美感要求也越来越高。
由于三面翻广告设备，将原来一幅的广告展示面，增加到三幅，提高了该广告位的商业价值，同时其动静结合的展示方式，增加了广告效果。
这些显示了三面翻做为户外媒体广告的优越性，也给三面翻广告牌运营也带来了良好的好机，使这类广告也渐渐得到了很多广告主的认可。
多年的实践表明户外型广告牌视觉冲击力强，其在传递信息、扩大影响方面最为有效。
一块设立在黄金地段的大型广告牌或许因为它的持久和突出，成为了这个地区的远近闻名标志，人们或许对这街道楼宇都视而不见，而唯独这些矗立的大型广告牌却是令人久久难以忘怀。
西宁市中心广场立体停车场三面翻广告、媒体灯箱施工项目书
目录一、法定代表人身份证明书 (1)二、投标文件签署授权委托书 (2)三、投标综合说明 (3)四、投标保证书 (4)五、工程质量承诺 (5)六、施工组织设计 (6)第一章各分项工程的主要施工安装流程与技术措施 (7)第一节三面翻广告施工方案 (7)第二节亚克力广告牌施工方案 (21)第三节超薄灯箱广告施工方案 (25)第二章确保工程的质量管理体系与措施 (36)第一节质量目标 (36)第二节工程质量管理 (36)第三节质量保证措施 (41)第三章确保安全施工、文明施工管理体系与措施 (44)第四章工程进度计划与措施 (49)第五章工程投入的主要施工机械设备及材料 (52)第六章劳动力安排计划 (54)第七章降低环境污染与减少扰民噪音措施 (55)第八章售后服务保证措施 (56)七、项目工程报价表 (58)九、企业资格证明材料 (59)（一）企业营业执照 (59)（二）企业税务登记证 (60)（三）机构代码证 (61)单位名称：西宁金苹果装饰材料有限公司单位性质：装饰、装修、装潢、安装地址：西宁市城中区香格里拉城市花园8-22号成立时间： 2006年姓名：于海龙性别：男职务：总经理系西宁金苹果装饰材料有限公司的法定代表人。
特此证明投标人：（盖公章）日期： 2010 年 11 月 1 日本授权书声明：我（于海龙）系西宁金苹果装饰材料有限公司的法定代表人，现授权委托为我公司签署本工程的投标文件的法定代表人授权委托代理人，全权代表我单位参加本工程的投标活动。
特此委托代理人：性别：年龄：身份证号码：职务投标人：（盖章）法定代表人：于海龙授权委托日期： 2010 年 11 月 1 日致：根据贵单位的邀请，我单位授权（姓名、职务）代表投标人递交投标文件正本一份。
投标人（签章）：投标人代表（签章）：投标日期：致：如我单位中标保证如下：1、按照招标书的时间，与招标单位签订正式承包施工合同，并按照合同规定的日期开工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

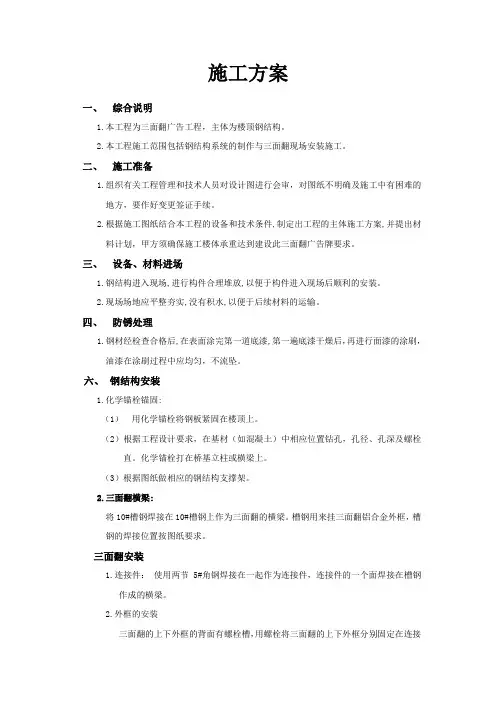

施工方案
一、综合说明
8.1本工程为三面翻广告工程，主体为楼顶钢结构。
8.2本工程施工范围包括钢结构系统的制作与三面翻现场安装施工。
二、施工准备
8.3 1.组织有关工程管理和技术人员对设计图进行会审，对图纸不明确及施工中有困难的地
方，要作好变更签证手续。
8.4 2.根据施工图纸结合本工程的设备和技术条件,制定出工程的主体施工方案,并提出材料
计划，甲方须确保施工楼体承重达到建设此三面翻广告牌要求。
三、设备、材料进场
8.5 1.钢结构进入现场,进行构件合理堆放,以便于构件进入现场后顺利的安装。
8.6 2.现场场地应平整夯实,没有积水,以便于后续材料的运输。
四、防锈处理
8.7 1.钢材经检查合格后,在表面涂完第一道底漆,第一遍底漆干燥后，再进行面漆的涂刷，
油漆在涂刷过程中应均匀，不流坠。
六、钢结构安装
8.8 1.化学锚栓锚固:
8.9(1) 用化学锚栓将钢板紧固在楼顶上。
8.10（2）根据工程设计要求，在基材（如混凝土）中相应位置钻孔，孔径、孔深及螺栓直。
化学锚栓打在桥基立柱或横梁上。
8.11（3）根据图纸做相应的钢结构支撑架。
8.12 2.三面翻横梁:
将10#槽钢焊接在10#槽钢上作为三面翻的横梁。
槽钢用来挂三面翻铝合金外框，槽钢的焊接位置按图纸要求。
三面翻安装
8.131、连接件：使用两节5#角钢焊接在一起作为连接件，连接件的一个面焊接在槽钢作
成的横梁。
8.142、外框的安装
8.15三面翻的上下外框的背面有螺栓槽，用螺栓将三面翻的上下外框分别固定在连接件上。
通过横梁、纵梁，可靠地将广告牌支座承受的荷载分散传递至下部结构。
8.163、将处理好的广告画面贴在三棱柱的平面上。
8.174、将贴好画面的三棱柱依画面编号顺序安装在上下边框之间。
安装时避免大力碰撞，
而导致三棱柱子变形，影响三面翻的正常运转。
七、质量保证措施
8.18我公司认真执行质量管理，对不同工种及工序都进行质量监督，使施工过程中的材料、
质量都在受控状态下，从而使工程质量从根本上得到有效的保证。
8.19（一）建立质量保证体系，自项目管理层，自上而下建立质量管理网络，使工程质量
处于动态管理之中。
8.20（二）制定项目质量保证计划，自开工到竣工后服务的全过程从工期计划、物资采购、
器材发放、技术保障、机械设备管理，分包单位质量控制等。
八、安全施工措施
8.211、施工现场设安全工长进行现场安全措施的落实与管理，对现场施工人员、现场机械
设备及现场用电进行统一管理。
8.222．作业前应对使用的工具、机具、设备进行检查，安全装置齐全有效。
8.233.操作面应有可靠的架台,护身,进行操作。
构件绑扎方法正确，吊点处应有防滑措施，
高处作业使用的工具，材料应放在安全地方，禁止随便放置。
8.244.起吊钢构件时，提升或下降要平稳，避免紧急制动或冲击。
构件安装后必须检查其质
量，确实安全可靠后方可卸扣。
每天工作必须达到安全部位，方可收工。
8.255.施工现场的机电设备、闸箱、电焊机，应有可靠的防雨措施。
电器操作必须由专业人
员进行，严禁非专业人员操作。
电焊机使用严格执行安全操作规程。
8.266、重点把好高空作业关，工作期间禁止喝酒及打闹，手持工具应系好安全绳，避免直
线垂直交叉作业。
8.277、切实搞好防火，各项操作昀应按规定正确使用。
九、维护保养
1、钢结构每年度至少整体维护一次，钢结构全面防锈及其加固处理，对三面翻设备进行一次全面检查调试。
2、齿轮：在电机和传动主轴之间的钢制齿轮，每连续运转半年加润滑黄油一次。
