数字地形测图碎部测量作业要点及注意事项
地形碎部测量要点讲解
地形碎部测量要点1.首先应熟悉仪器。
2.在平原地区，野地地形较简单，但主要沟坎不可放过，因地势较平坦，高程点可以稀一些，但有明显起伏的地方，高处应延坡走向有一排点，坡下有一排点，这样画出的等高线才不会变形，画上沟坎后，等高线钻进沟坎，这样等高线才不会相交。
平原地区的房屋应在一排房的两边控制，不可以用短边两点和长边距离画房，那样误差太大。
有必要时该上房则上房，可以得到事半功倍的效果。
有些地方无法看到，可用仪器把周围打出来，里面的用钢尺量，不要以为钢尺量的不准，实践证明，量出来的和测的一样准，而且可以提高效率。
测图时一定要注意电杆的类别和走向以及是否有地下接口。
有的电杆上边是输电线，下边是配电线或通讯线，应画主要的。
成行的电杆不必每一个都测，可以隔一根测一根或隔几根测一根，因为这些电杆是等间距的，在做内业时可用等分插点画出，精度也很高，但有转向的电杆一定要测。
道路要测一边，量出路宽，这样画出来才好看。
地下光缆不可放过，但有些光缆，例如国防光缆须经某些部门批准方可在图上标出。
3.在测山区时，主要是地形，但并不是点越多越好，做到山上有点，山下有点，确保山脊线，山谷线等地性线上有足够的点，这样画出的等高线才想且不变形。
在山区特别是在半山腰建的房子，要把周围的大坎画出，这样在图上才可看出房屋是一层层的，有立体感。
在山区测图最好在山顶或半山腰设站，这样可以减少搬站，效率高。
4.测量员要对各种地形地物有一个总体概念，知道什么地物由几个点画出，一般点壮物一个点，线壮物两个点，圆形建筑物三个点，矩形建筑物四个点…… 这也是对测图软件的熟悉程度。
5.碎步草图，在山区要和地形联系起来。
房屋相对位置要画好，这样回去后便于处理内业和查错。
有写地物如电杆，井盖，可提出单独画，会使草图清晰不乱。
注：１.在碎步测量支站时，有时站支的太远，定向要跑很远，为了避免这样，你可以一下支出两站，让两站较进，一个做摆站点，一个做定向点。
2.有些全站仪，如苏一光，在换电池后须重新定向，但跑尺的正在另一个山上或很远，再去定向很费时费事，你除了可以在搬站时换电池，还可以在电池快没电之前，先测一个点，然后换下电池，再用测的这个点定向，问题就解决了。
地形碎部测量要点讲解
地形碎部测量要点1.首先应熟悉仪器。
2.在平原地区，野地地形较简单，但主要沟坎不可放过，因地势较平坦，高程点可以稀一些，但有明显起伏的地方，高处应延坡走向有一排点，坡下有一排点，这样画出的等高线才不会变形，画上沟坎后，等高线钻进沟坎，这样等高线才不会相交。
平原地区的房屋应在一排房的两边控制，不可以用短边两点和长边距离画房，那样误差太大。
有必要时该上房则上房，可以得到事半功倍的效果。
有些地方无法看到，可用仪器把周围打出来，里面的用钢尺量，不要以为钢尺量的不准，实践证明，量出来的和测的一样准，而且可以提高效率。
测图时一定要注意电杆的类别和走向以及是否有地下接口。
有的电杆上边是输电线，下边是配电线或通讯线，应画主要的。
成行的电杆不必每一个都测，可以隔一根测一根或隔几根测一根，因为这些电杆是等间距的，在做内业时可用等分插点画出，精度也很高，但有转向的电杆一定要测。
道路要测一边，量出路宽，这样画出来才好看。
地下光缆不可放过，但有些光缆，例如国防光缆须经某些部门批准方可在图上标出。
3.在测山区时，主要是地形，但并不是点越多越好，做到山上有点，山下有点，确保山脊线，山谷线等地性线上有足够的点，这样画出的等高线才想且不变形。
在山区特别是在半山腰建的房子，要把周围的大坎画出，这样在图上才可看出房屋是一层层的，有立体感。
在山区测图最好在山顶或半山腰设站，这样可以减少搬站，效率高。
4.测量员要对各种地形地物有一个总体概念，知道什么地物由几个点画出，一般点壮物一个点，线壮物两个点，圆形建筑物三个点，矩形建筑物四个点…… 这也是对测图软件的熟悉程度。
5.碎步草图，在山区要和地形联系起来。
房屋相对位置要画好，这样回去后便于处理内业和查错。
有写地物如电杆，井盖，可提出单独画，会使草图清晰不乱。
注：１.在碎步测量支站时，有时站支的太远，定向要跑很远，为了避免这样，你可以一下支出两站，让两站较进，一个做摆站点，一个做定向点。
2.有些全站仪，如苏一光，在换电池后须重新定向，但跑尺的正在另一个山上或很远，再去定向很费时费事，你除了可以在搬站时换电池，还可以在电池快没电之前，先测一个点，然后换下电池，再用测的这个点定向，问题就解决了。

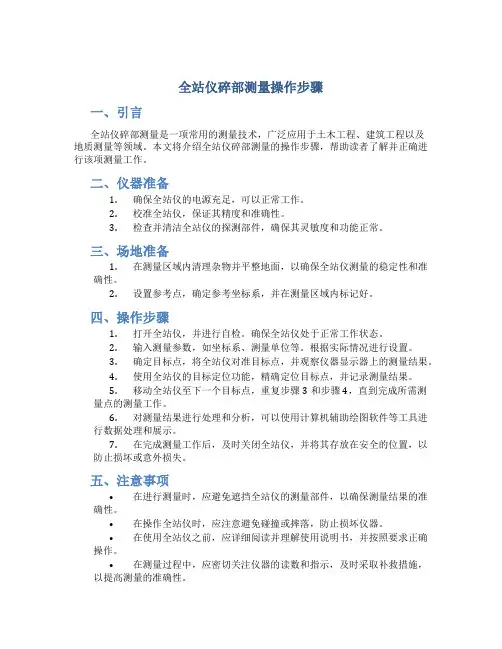

全站仪碎部测量操作步骤
全站仪碎部测量操作步骤一、引言全站仪碎部测量是一项常用的测量技术，广泛应用于土木工程、建筑工程以及地质测量等领域。
本文将介绍全站仪碎部测量的操作步骤，帮助读者了解并正确进行该项测量工作。
二、仪器准备1.确保全站仪的电源充足，可以正常工作。
2.校准全站仪，保证其精度和准确性。
3.检查并清洁全站仪的探测部件，确保其灵敏度和功能正常。
三、场地准备1.在测量区域内清理杂物并平整地面，以确保全站仪测量的稳定性和准确性。
2.设置参考点，确定参考坐标系，并在测量区域内标记好。
四、操作步骤1.打开全站仪，并进行自检。
确保全站仪处于正常工作状态。
2.输入测量参数，如坐标系、测量单位等。
根据实际情况进行设置。
3.确定目标点，将全站仪对准目标点，并观察仪器显示器上的测量结果。
4.使用全站仪的目标定位功能，精确定位目标点，并记录测量结果。
5.移动全站仪至下一个目标点，重复步骤3和步骤4，直到完成所需测量点的测量工作。
6.对测量结果进行处理和分析，可以使用计算机辅助绘图软件等工具进行数据处理和展示。
7.在完成测量工作后，及时关闭全站仪，并将其存放在安全的位置，以防止损坏或意外损失。
五、注意事项•在进行测量时，应避免遮挡全站仪的测量部件，以确保测量结果的准确性。
•在操作全站仪时，应注意避免碰撞或摔落，防止损坏仪器。
•在使用全站仪之前，应详细阅读并理解使用说明书，并按照要求正确操作。
•在测量过程中，应密切关注仪器的读数和指示，及时采取补救措施，以提高测量的准确性。
•完成全站仪测量后，应对仪器及时进行维护和保养，确保其性能和功能正常。
六、总结全站仪碎部测量是一项重要的测量技术，通过合理的操作步骤和注意事项，可以提高测量的准确性和可靠性。
在实际工作中，应根据具体的测量需求和实际情况进行调整和应用。
通过不断的实践和学习，掌握全站仪测量的技巧和方法，可以更好地应用于相关领域，提高工作效率和成果质量。
全站仪碎部测量方法及步骤
全站仪碎部测量方法及步骤全站仪是一种用于测量和记录地面上各点的三维坐标的仪器。
全站仪碎部测量方法及步骤是使用全站仪进行碎部测量时需要遵循的步骤和方法。
以下将详细介绍全站仪碎部测量的方法及步骤。
一、准备工作1. 确定测量目的和测量范围，明确测量任务的要求和目标。
2. 检查全站仪的工作状态，确保仪器正常运行并进行校准。
3. 根据实际情况选择合适的测量参考点，并进行标志和编号。
二、测量点的设置1. 根据测量任务的需求，在测区内选择合适的测量点，确保这些点能够完整地表示被测物体的形状和位置。
2. 使用全站仪的测距功能，测量每个测量点与参考点之间的距离，并记录下来。
三、测量角度1. 使用全站仪的水平仪功能，调整仪器使其水平。
2. 使用全站仪的角度测量功能，测量每个测量点与参考点之间的水平角度和垂直角度，并记录下来。
四、数据处理1. 将测量得到的距离和角度数据输入计算机软件中。
2. 使用计算机软件进行数据处理和分析，计算出各个测量点的坐标。
3. 根据需要，可以进行数据的图形化展示和分析。
五、结果分析1. 对测量结果进行分析和比较，检查数据的准确性和可靠性。
2. 根据测量结果，评估测量任务的完成情况，判断是否满足测量要求。
全站仪碎部测量方法及步骤就是以上所述的一系列操作和流程。
通过这些步骤，可以使用全站仪对地面上的各个点进行测量，并计算出它们的三维坐标。
全站仪碎部测量方法及步骤具有操作简便、测量准确、效率高等特点，广泛应用于土地测量、建筑测量、道路测量等领域。
需要注意的是，在进行全站仪碎部测量时，要保持仪器的稳定和准确，并严格按照步骤进行操作。
同时，还要注意环境因素对测量结果的影响，例如温度、湿度和大气压力等。
只有在严格遵循方法和步骤的基础上，才能得到准确可靠的测量结果。
全站仪碎部测量方法及步骤是使用全站仪进行碎部测量的关键。
通过合理的设置测量点、测量距离和测量角度，以及准确的数据处理和结果分析，可以得到满足测量要求的结果。
全站仪碎部点测量方法
全站仪碎部点测量方法一、前言全站仪是一种高精度的测量仪器，广泛应用于建筑、道路、桥梁等工程测量中。
在实际使用过程中，由于各种原因，全站仪碎部点的测量难度较大。
本文将介绍全站仪碎部点测量方法，希望对广大工程师和技术人员有所帮助。
二、准备工作1. 确定测量目标：在进行全站仪碎部点的测量前，需要明确所要测量的目标，包括位置、高度等信息。
2. 准备设备：全站仪、三脚架、反光棒等。
3. 确定基准点：基准点是进行全站仪测量的重要参考点，需要确定一个稳定可靠的基准点，并进行标记。
4. 确定观测方向：观测方向是指从哪个位置观察目标物体，并确定该方向与基准线之间的夹角。
三、操作步骤1. 架设全站仪：首先需要将三脚架放置在平稳的地面上，并调整好高度。
然后将全站仪安装在三脚架上，并通过水平调节器将全站仪调平。
2. 设置参数：在进行测量前，需要设置一些参数，包括基准点高度、观测方向、目标高度等。
这些参数可以根据实际情况进行调整。
3. 观测目标：在确定好观测方向后，需要将全站仪对准目标物体，并使用反光棒进行观测。
在观测过程中，需要保持全站仪和反光棒之间的距离稳定，并尽量减少外界干扰。
4. 记录数据：在完成观测后，需要将数据记录下来，并进行处理。
处理方法可以根据实际情况选择不同的软件或算法。
5. 校验结果：在完成数据处理后，需要对结果进行校验。
校验方法包括重新观测、与其他数据比对等。
四、注意事项1. 确保设备正常工作：在进行全站仪碎部点的测量前，需要检查设备是否正常工作，并及时更换电池等配件。
2. 保持稳定性：在观测过程中，需要保持设备和反光棒之间的距离稳定，并尽量减少外界干扰。
3. 精细化管理：为了提高精度和效率，在使用全站仪时需要进行精细化管理，包括设备保养、数据管理等。
4. 安全第一：在使用全站仪时，需要注意安全问题，避免发生意外事故。
五、总结全站仪碎部点的测量是一项比较复杂的工作，需要技术人员具备一定的专业知识和操作技能。
校园碎步测量
校园碎步测量
测区概况
实习区域位于咸阳师范学院西门家属楼周边区域，地势平坦，地理位置良好，周边地物有道路若干条，家属楼若干，还有绿化区域，民族餐厅，居味苑等等
一、实验目的与要求
1、学会利用全站仪进行碎步测量，掌握碎步测量的基本方法。
2、掌握CASS软件绘制地形图，要求熟练掌握利用CASS绘制地形图的方法与技巧。
二、仪器与工具
全站仪1个，三脚架1个，对中杆2个,棱镜2个，卷尺1把,说明书1本.
三、实验步骤
1、碎步点的选择：1）选取地物和地貌的特征点；2）选择地物轮廓线的转折点。
2、施测步骤：1）在控制点上架好全站仪，开机进行对中,整平；2)打开已存测绘文件，在测站设置中进行测站定向；3）仪器定向后，进入“测量”状态，输入所测碎步点点号、镜高后，精确瞄准竖立在碎步点上的棱镜，操作仪器并记录；4)之后，自动回到测量状态，再输入镜高，瞄准第2个碎步点上的棱镜，仪器又测量出第2个棱镜点的坐标,并将测量结果保存到前面的坐标文件中.按此方法，可以测量并保存其后所测碎步点的三维坐标。
3、内业数据传输及成图的方法及具体过程：1）打开全站仪，打开所测文件，在文件菜单下,点击导出，选择“.dxf”文件导出到硬盘中，完成内业数据传输；2）在CASS软件中打开
该数据，进行成图；3）运用CASS相关功能,以所测得的点为依据，绘制出平面图。
四、内业处理
平面图见附录
五、注意事项
1)保护好全站仪等外业测量仪器、工具;2）每测完一个点就要在草图上标记，便于明确已测地物;3）进行碎步点测量时，不能过多或过少，要做好碎步点测量的选取工作;
六、个人总结
七、附录。
《碎部测量》PPT课件
●测站A安置全站仪，后视B；
后视B
● A、B坐标和高程以及测站
数据预置于全站仪内。
9.4 电子全站 仪数字化测图
●测点P放置棱镜，对P点
进行坐标测量，全站仪
中 自动记录P点的三维坐
国 地
标
(测点代码须输入)，
质 逐点观测。
大
学●将全站仪内数据文件输
信 工
入计算机，经测图软件 处理、编辑成数字化地
学 形图。
1. 测定地貌特征点 2. 连接地性线 3. 求等高线通过点 4. 连接等高线
梁新美
数字测图原理与方法
内插等高线通过点
中 国 地 质 大 学
信 工 学 院
2022/2/17
梁新美
数字测图原理与方法
h=2m
A点高程：21.2m，B点高程：27.6m
中 d0=48mm
国
地
质
大 学
h1 h0
信 工
d1 d0
900
中
国 地
800
质
大
学
信
700
工 学
800
院 2022/2/17
900
梁新美
1000
数字测图原理与方法
3、 展绘控制点
将图幅内所有控制点展
绘在图纸上，并在点的
右侧以分数形式注明点
中 国
号及高程。最后用比例
地 质
尺量出各招邻控制点之
大 间的距离，与相应的实
学
地距离比较，其差值不
信 工
应超过图上0．3mm。
◆人工编辑
梁新美
显示屏 软盘 打印机 绘图仪
数字测图原理与方法
§9.2测定碎部点的基本方法
碎部测量
碎部测量简介碎部测量就是测定碎部点的平面位置和高程。
碎部测量（detail survey）是根据比例尺要求，运用地图综合原理，利用图根控制点对地物、地貌等地形图要素的特征点，用测图仪器进行测定并对照实地用等高线、地物、地貌符号和高程注记、地理注记等绘制成地形图的测量工作。
碎部点的选择和碎部测量的方法一、碎部点的选择前已述及碎部点应选地物、地貌的特征点。
对于地物，碎部点应选在地物轮廓线的方向变化处，如房角点，道路转折点，交叉点，河岸线转弯点以及独立地物的中心点等。
连接这些特征点，便得到与实地相似的地物形状。
由于地物形状极不规则，一般规定主要地物凸凹部分在图上大于0．4mm均应表示出来，小于0．4mm时，可用直线连接。
对于地貌来说，碎部点应选在最能反应地貌特征的山脊线、山谷线等地性线上。
如山顶、鞍部、山脊、山谷、山坡、山脚等坡度变化及方向变化处。
根据这些特征点的高程勾绘等高线，即可得地貌在图上表示出来。
二、经纬仪测绘法经纬仪测绘法的实质是按极坐标定点进行测图，观测时先将经纬仪安置在测站上，绘图板安置于测站旁，用经纬仪测定碎部点的方向与已知方向之间的夹角、测站点至碎部点的距离和碎部点的高程。
然后根据测定数据用量角器和比例尺把碎部点的位置展绘在图纸上，并在点的右侧注明其高程，再对照实地描绘地形。
此法操作简单，灵活，适用于各类地区的地形困测绘。
操作步骤如下：1．安置仪器于测站点A(控制点)上，量取仪器高I填入手簿。
2．定向置水平度盘读数为0°00′00″，后视另一控制点B。
3．立尺立尺员依次将尺立在地物、地貌特征点上。
立尺前，立尺员应弄清实测范围和实地情况，选定立尺点，并与观测员、绘图员共同商定跑尺路线。
4．观测转动照准部，瞄准标尺，读视距间隔，中丝读数，竖盘读数及水平角。
5．记录将测得的视距间隔、中丝读数、竖盘读数及水平角依次填入手簿。
对于有特殊作用的碎部点，如房角、山头、鞍部等，应在备注中加以说明。
碎步测量知识点总结
碎步测量知识点总结一、碎步测量的基本原理碎步测量是一种相对比较简单且常用的测量方法，其基本原理是利用测距仪和测角仪进行测量，然后通过测量数据的处理和计算，获得所需的测量结果。
具体流程如下：1. 选择合适的测量仪器，包括测距仪、测角仪等，根据实际情况选择合适的测量仪器。
2. 进行初步测量，包括测距和测角等，获取初步的测量数据。
3. 对初步测量数据进行处理和计算，根据需要进行数据的修正和校正，获得准确的测量结果。
4. 对测量结果进行分析，评估测量误差，并进行适当的修正与调整。
5. 根据实际需要，可以进行进一步的数据处理和计算，获得更加详细和准确的测量结果。
在进行碎步测量时，需要特别注意测量数据的准确性和稳定性，保证测量结果的可靠性。
此外，还需要综合考虑实际情况，对测量过程中的影响因素进行分析和处理，以确保整个测量过程的顺利进行。
二、碎步测量的常见应用碎步测量在工程领域有着广泛的应用，包括但不限于以下几个方面：1. 土木工程测量。
碎步测量可以用于测量建筑物的尺寸、形状和位置，包括房屋、桥梁、道路等，为土木工程的设计和施工提供准确的测量数据。
2. 地质勘探测量。
碎步测量可以用于地质勘探中的地形测量、地层测量等，为地质勘探工作提供精确的数据支持。
3. 建筑测绘。
碎步测量可以用于建筑测绘工作中的地形测量、地貌测量等，为建筑设计和规划提供必要的测量数据。
4. 矿山测量。
碎步测量可以用于矿山勘探中的地质构造测量、矿体测量等，为矿山开发提供准确的测量数据支持。
5. 水利工程测量。
碎步测量可以用于水利工程中的水文测量、水资源测量等，为水利工程的规划和管理提供准确的数据支持。
以上只是碎步测量在工程领域的一些应用，实际上碎步测量还可以应用于更广泛的行业和领域，是一种非常实用的测量方法。
三、碎步测量的测量误差在进行碎步测量时，由于受到测量仪器的限制以及外界环境的影响，会产生各种各样的测量误差。
为了获得准确可靠的测量结果，必须对测量误差进行分析和评估，并进行适当的修正。
碎部测量
碎部测量§7-4 碎部测量的方法一、碎部点的选择二、经纬仪测绘法三、增补测站点四、注意事项五、地形点的分布与最大视距一、碎部点的选择一、碎部点的选择碎部点：地物特征点，地貌的特征点。
(一)地物的特征点的选择特征点：指决定地物形状的地物轮廓线上的转折点、交叉点、弯曲点及独立地物的中心点等。
如房角点、道路转折点、交叉点、河岸线转弯点等一般规定：主要地物凸凹部分在图上大于0.4(0.5)mm均要表示出来，小于0.4mm，可以用直线连接。
立尺：立尺员把标尺立到地形、地貌特征点上。
（1）“地物”取“轮廓转折点”。
§7-4 碎部测量的方法自学——供参考：地物——地球表面上自然和人造的固定性物体。
1、地物测绘要求：依比例表示的地物，将其正射投影位置的几何形状相似地描绘在图上，或将其边界位置表示在图上，边界内绘上相应符号；不能依比例表示的地物，在图上以相应的地物符号表示在地物中心位置；根据规定的比例尺，按规范和图式的要求综合取舍；测定地物形状的特征点（拐点）。
2、居民地测绘测图比例尺不同，综合取舍不一样；外围轮廓准确测绘，内部主要街道及较大的空地应区分出来；散列式居民地、独立房屋应分别测绘；一般只测绘房屋的三个角或相邻的两角顶并量取房屋宽度。
3、道路测绘①铁路：标尺应立于中心线上，直线立尺稀，曲线立尺密；附属物按实际位置测定。
路堤测绘路堑测绘3、道路测绘①铁路：②公路：一律按实际位置测绘。
立尺位置：中心、两侧、一侧立尺、一侧实量宽度。
转弯、交叉处尺点密，附属物实测。
路堤、路堑：测绘方法同铁路。
大车路：立尺于道中心，按图式绘制。
小路：视其重要程度综合取舍，弯曲程度综合取舍，与田埂重合不绘田埂。
4、管线的测绘架空管线转折处的支架塔柱实测，直线部分用视距长度图解确定；塔柱上有变压器时其位置按其与塔柱的相应位置绘制；电线和管道按符号绘制。
5、水系的测绘无特殊要求时均以岸边为界，如要求测水涯线、洪水位、平水位，按要求在调查研究的基础上测绘。
碎步点测量的基本方法
碎步点测量的基本方法碎步点测量是一种用于测量地面高度变化的技术，它可以在不移动测量仪器的情况下获取地面高度信息。
本文将介绍碎步点测量的基本方法，包括设备准备、现场操作、数据处理等方面。
一、设备准备1. 碎步点测量仪碎步点测量仪是进行碎步点测量的必要设备，其主要组成部分包括控制器、激光发射器、接收器和三脚架等。
在使用前需要检查设备是否正常运行，如激光发射器是否能够正常发射激光束，接收器是否能够接收到激光束等。
2. 测距杆测距杆用于确定激光束的高度，其长度应根据现场实际情况进行选择。
在使用前需要保证测距杆与地面垂直，并且读数精确。
3. 三脚架三脚架用于固定碎步点测量仪，在使用前需要保证稳定性和水平度。
4. 其他辅助工具如电池、笔记本电脑、数据线等。
二、现场操作1. 现场选择选择适合进行碎步点测量的现场，应该具备平整、无遮挡、无光线干扰等条件。
在进行测量前需要对现场进行清理和平整处理。
2. 测量点设置根据实际需要，在现场设置测量点。
每个测量点应该具备明显的标志物，如石头、木桩等，并且距离不宜过远。
3. 碎步点测量仪设置将碎步点测量仪放置在三脚架上，并根据实际需要调整高度和角度，使其能够准确照射到目标点。
4. 测距杆使用在进行测量前，需要使用测距杆确定激光束的高度。
将测距杆放置在目标点上，并将其垂直于地面。
然后通过读数确定激光束的高度。
5. 数据采集将控制器连接到笔记本电脑上，并启动数据采集软件。
然后按照提示操作，对每个测量点进行数据采集。
三、数据处理1. 数据导入将数据导入到专业的碎步点测量软件中进行处理。
在导入前需要保证数据的准确性和完整性。
2. 数据处理对导入的数据进行处理，包括数据校正、滤波、插值等操作。
在处理过程中需要注意数据的质量和精度。
3. 结果输出将处理后的数据输出为图表或文本形式，以便于后续分析和应用。
在输出结果前需要对结果进行检查和验证。
四、注意事项1. 碎步点测量仪使用前需要进行检查和校准，保证其正常运行和精度。
终于上课了！碎部测量、控制测量要记牢，测量要用，考试必考！
终于上课了！碎部测量、控制测量要记牢，测量要用，考试必考！测量就是根据一定的目的，遵照规范要求，绘制成具有相应精度的，能真实反应地物和地貌的地形图。
如图，房子地平面位置由4个点，用折线连接而成，道路的平面位置由转向点5、6、7、8、9、10，分别用光滑曲线组成。
所以，只要确定了房屋角点和道路转向点的平面位置和高程，那么房屋和道路也就确定了。
是不是很简单？接下来，知识点来了碎部点是个啥？对于地貌而言，虽然起伏变化复杂，但仍是由许多方向变化点和坡度变化点组成。
同样，只要确定了这些特征点的平面位置和高程，地貌的形状和大小也就确定了。
上述特征点被称为碎部点，测绘地形图时，主要就是测绘碎部点的平面位置和高程。
由于任何一种测量工作都会产生不可避免的误差，如果以一个地物点测量另一个地物点，测量误差将会传递，逐渐积累，最后将导致图形变形，达不到应有的精度。
为了避免误差的积累，在实际测量工作中遵循“从整体到局部，先控制后碎部”的程序，先在测区内选择一些有控制意义的点。
这些点被称为控制点，以较为精确的方法先测出这些控制点的平面位置和高程，再在控制点上施测其附近的碎部点。
一点小总结如上所述，控制测量的目的1、可以控制错误的积累和传播2、可以分组，同时在不同的控制点上进行碎部测量，既保证整个测区有相同的精度，同时也节约时间，缩短成图周期，并能保证图幅的拼接。
测量工作概述整个测量工作分为建立控制网和以控制网为基础的碎步测量。
1、控制网的建立对于大比例尺地图测图，在基本平面控制网和基本高程控制网的基础上建立测区的首级控制网（点），并遵循“从整体到局部、分级布网”的原则，进行加密，以满足不同比例尺测图的需要。
平面控制网（点）的建立可采用全球定位系统、三角测量、各种形式的边角组合测量和导线测量。
平面控制测量方法的选择应因地制宜，既满足当前需要，又兼顾今后发展。
2碎部测量碎部测量则是在各控制点上测绘周围的地区和地貌的特征点的平面位置和高程，并加以描绘，最后成为一幅完整的地形图。
碎部测量-传统测图法
16 1.6 84.46
2.6
不 埋 石 图 根 点 25--点 号 62.74--高 程
25 1.6 62.74
照 明 装 置 a.路 灯 b.杆 式 照 射 灯
2.0
a 1.6 4.0
1.0
1.6
b4.0 1.6
1.0
地物符号——半比例符号：
对于延带状延伸的地物（如道路、通讯线管道等），其长度依
8.4 碎部点平面位置的测量
方法
一、碎部点的选择
5.35
坚5
5.40
东
大
道
所谓碎部点 就是地物、地貌的特征点，如房角、道路交叉点、
山顶、鞍部等。大比例尺地形图测绘过程是先 测定碎部点的平面位置与高程，然后根据碎部 点对照实地情况，以相应的符号在图上描绘地 物、地貌。测量碎部点时，可以根据实际的地 形情况、使用的仪器和工具选择不同的测量方 法。
a.依 比 例 尺 的
b.不 依 比 例 尺 的 b
栅 栏 、 栏 杆
篱 笆
10.0 10.0
0.6
1.0
0.3
10.0
1.0
注记
文字、数字、特殊符号等对地物加以说明，称为地物注记。诸 如城镇、工厂。河流、道路的名称，桥梁沿长宽及载重量，公 路路面路基宽度及铺筑材料，果园果树名称等。
等高线注记
一般高程点及注记
一般房屋
1 混--房屋结构 3--房屋层数
混3
2 简单房屋
1:2000
1.6
2
3 建筑中的房屋
建
4 破坏房屋 5 棚房
破
45° 1.6
旱 地
1.0 2.0
10.0 10.0
稻 田
地形图碎步测量注意事项0731
地形图碎步测量注意事项（1:1000）第一部分：控制1、埋石图根控制点编号方式：乡镇名首字的首字母缩写+T+0+组名+2位数字，例如：义堂一组第2号图根点：YT0102。
外业测量时喷涂各类控制点编号时字头向北。
2、I级导线点原编号Y T XXX全部修改为:Y I XXX。
3、因最近各测量单位施工混乱，路口的I级导线点混用情况较多，编号混乱，请注意使用地面上直径在2厘米左右，黑色大钢钉标示为Y T XXX的才是我们布设的控制点。
编号标示为YIXXX的控制点是其他外业单位布设，这种控制点有的和我们的点是同一个，有的不是。
注意区分！4、外业设站，定向完毕后检测已知控制点一个。
填写《碎部测量测站检查记录表》。
尤其是在导线点上加密埋石图根点时一定要检测一个定向点意外的已知控制点。
5、新设置埋石图根点时，选用定向的已知点到设站点的距离应大于设站点到新埋石图根点的距离。
6、理论上转站时，转站点最好不要超过3站。
实际操作中不得超过5站，如超过5站请采用闭合导线或附合导线的观测方式先观测图根点。
7、工矿、厂房、学校、机关、小区、市场等各类单位门口，居民点主要道路路口应布设埋石图根点。
埋石图根点间距应保持在80米内，超过80米的需要加密。
8、观测完埋石图根点后内业整理时，应将坐标记录在《埋石图根点坐标表》中。
9、内业整饰时图根点不要太密。
居民地巷子口可适当选择表示第二部分：碎步采集1、碎步采集时转站后，应选择上一测站测量过的同一地物点再次检查测量一次。
该地物点应当是房角，或依比例尺的其他特征地物。
路灯，电线杆等不依比例尺的地物不得作为检测点。
检测完成后填写《碎步点检查记录表》。
或记录后可以不在现场填写，回驻地后内业处理时填写。
一、居民点以及工矿1、外业采集民房时，民房主体必须采集，附属应注意采集檐廊，门廊，柱廊，并示意性的标示采集廊的支柱。
房前屋后的滴水缝隙超过0.2M都要采集。
民房的大门不需要采集，配房和大门连成一体的，一起表示为配房。
地形碎部测量要素
地形碎部测量要素【摘要】数字测图替代模拟测图定会成为必然趋势。
本文分别从简述数字测图的数字测记模式与电子平板测绘模式入手，提出了数字测图作业的地形碎部测量要素。
【关键词】地形碎部；测量；要素一、引言碎部测量即在控制的基础上直接实施的散点测量。
譬如地形测绘，给地形测图与工程测量创建控制网所实施的测量工作称为控制测量，而把测量仪架设于控制点上实施的各种地形点采集则称作碎部测量。
碎步点即决定地物地貌外观形状的特征点统称。
而地形图属于控制测量和碎部测量之综合成果。
地形图依据控制网创建后，则能够结合控制点实施碎部测量，将地面上的地物地貌测量后绘制到图纸上。
碎部测量即测定地物外观形状转折点与地貌特征点之方位，而后依据规定的符号实施描绘，最终构成地形图。
计算机技术的飞跃发展与信息时代的进步，使测绘事业必定朝着自动化和数字化以及信息化的方向发展。
数字测图替代模拟测图定会成为必然趋势。
[1]当前数字测图主要有数字测记与电子平板测绘等两种作业模式。
二、采用数字测记模式作业的地形碎部测量要素数字测记模式即野外作业测记，室内作业成图。
通常利用的仪器即全站仪，利用全站仪测量过程中虽然能够直接记录点号以及三维坐标，却没有办法记录出点与点的连接形式，并且以人工配画的形式标示出测点点号草图，然后回到室内把坐标直接由全站仪录入计算机，而后结合草图进行人机交换式编制成图。
[2]此种方法不仅成本较低，而且精度很高，目前被广泛应用。
数字测记模式作业的地形碎部测量要素主要包括如下几个方面：1.测绘工作者首先要熟练掌握测量仪器。
2.处于平原地带的野外地形比较简单，可测量时对主要沟坎不能忽略，由于地势比较平缓，高程点能够稀疏一些，可对出现明显起伏的地方，高处要延坡走向存在一排点，坡下存在一排点，如此画出的等高线方不能变形，标出沟坎后，等高线钻入沟坎，如此等高线方不能相交。
平原地带的房屋要在一排房的两侧控制，不能以短边两点与长边距离绘房，不然会使偏差太大。
碎步测量注意事项
碎步测量注意事项碎步测量是一种常用的测量方法，可以用于测量一段距离或某个物体的长度。
在进行碎步测量时，我们需要注意一些事项，以确保测量结果的准确性和可靠性。
选择合适的测量工具是非常重要的。
常见的测量工具有尺子、卷尺、测量仪器等。
根据测量的具体需求，选择合适的工具是确保测量准确的基础。
在选择工具时，要注意工具的精度和稳定性，尽量选择品牌好、质量可靠的工具。
进行测量之前，要保证测量工具的正常使用状态。
检查测量工具的刻度是否清晰、完整，是否有损坏或变形等情况。
如果发现问题，应及时更换或修复测量工具，以免影响测量结果的准确性。
在进行碎步测量时，要注意测量的环境条件。
测量环境应尽量保持稳定，避免有风、有震动或有其他干扰因素。
如果测量环境不稳定，测量结果可能会受到干扰，导致测量误差增大。
进行碎步测量时，要注意采取正确的测量姿势和动作。
测量者应站立稳定，双脚并拢，双膝微曲，身体保持垂直。
在测量过程中，应尽量保持手持测量工具的稳定，避免晃动或抖动。
测量者应专注于测量任务，避免分散注意力，以确保测量结果的准确性。
进行碎步测量时，要注意读数的准确性。
读数时应垂直视线，将眼睛与读数刻度平行，避免视觉误差。
在读数时，要仔细观察，确定最精确的刻度位置，并进行准确的记录。
在进行碎步测量时，还应注意测量结果的有效数字。
有效数字是指一个数值中，从最高位数开始到最低位数的数字，其中最后一位数字是不确定的。
在测量结果中，应根据测量工具的精度和测量误差，确定有效数字的位数，并进行四舍五入。
进行碎步测量后，应及时检查和验证测量结果。
对于关键的测量结果，可以进行重复测量，以验证测量结果的准确性和一致性。
如果多次测量结果相差较大，可能需要重新评估测量方法或进行进一步的校正和调整。
进行碎步测量时，应注意选择合适的测量工具，保证工具的正常使用状态；注意测量环境的稳定性，避免干扰因素的影响；采取正确的测量姿势和动作，保持专注和稳定；注意读数的准确性和有效数字的确定；最后，要及时检查和验证测量结果。
碎步测量检查验收以及安全措施
碎步测量检查验收以及安全措施
一、概念
碎步测量：以控制点为基础，测定地物、地貌的平面位置和高程，并将其绘制成地形图的测量工作。
碎部点：碎部测量中，地物的测绘实际上是地物平面形状的测绘，地物平面形状可用其轮廓点（交点和拐点）或中心点来表示，这些点被称为地物的特征点（碎部点）。
这些点被称为地物特征点
碎部测量实质：测绘地物和地貌碎部点平面位置和高程。
碎部测量工作两个过程：
一是测定碎部点的平面位置和高程，二是利用地图符号在图上绘制各种地物和地貌。
碎部测图方法：平板仪测图、经纬仪测图等传统测图、地面数字测图及航空摄影测量等。
2、传统测图
传统测图实质：即图解测图，通过测量将碎部点展绘在图纸上，以手工方式描绘地物和地貌，具有测图周期长、精度低等缺点，主要适用于小区域、大比例尺的地形测图。
方法：平板仪测图、经纬仪测图
传统测图工作程序：
①在收集资料和现场初步踏勘的基础上，拟定技术计划；
②进行测区的基本控制测量和图根控制测量；
③进行测图前一系列准备工作，以保证测图工作顺利进行；
④在测站点密度不够时要对测站点进行加密；
⑤逐点完成碎部测图工作；
⑥进行图边测图和野外接图；
⑦组织检查和验收；
③野外原图整饰及清绘等工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字地形测图碎部测量作业要点及注意事项
一、外业工作
1、作业之前应对所测地形图的主要用途和目的有所了解，进而做到有的放矢、合理取舍及
对采集点位的准确度进行把握。
2、作业时应由近及远，先从测站附近开测，并尽量避免跑空路。
3、采点过程中要做到“片片清”，避免遗漏。
要做到这一点，首先跑尺员不能埋头闷跑，
当前要测哪一片先观察扫视一下，大致规划一下跑尺路线，原则是既避免重复又不至于遗漏，并便于绘图员画草图和记录独立地物。
4、绘图员应与跑尺员进行必要沟通，便于自己画草图，可对跑尺员规定基本的跑尺路线。
可以采取多种方式记录地形及地物信息，如（1）用连线标点的方式（有时结合丈量标注尺寸）来表示有关联的线状地物，即画草图，画草图时采用图式规定的线型（如坎、斜坡、地类界、围墙线等），并在草图的相应位置标明植被类型、或材料、或楼层数等信息；（2）一些相对独立的地物可用文字结合点号单独记录，可在草图纸的某一位置集中记录重复出现的一些独立地物如路灯、井盖、电杆等。
成排或相连的电杆应记录在一起。
当然最好的办法是结合上述两种方法并灵活使用之。
5、观测员应能迅速找到观测目标即测点位置的棱镜。
前提是熟练操作仪器，并对目标可能
出现的位置具有预判性。
如果相对前一立镜位置发生了较大变化如从一条坎上移到另一坎上，或是从一个房屋移到另一个房屋，立镜方应告知测站上，并说明方位。
在一些有遮挡的地方，司镜及立尺员应根据目标遮挡情况积极寻求通视的办法。
立尺员每次立好棱镜后都应注意看一下从棱镜位置是否能直接看到仪器镜头。
以确保两者之间相互通视。
棱镜面应正对镜头方向，前提是随时掌握仪器所在方位，这一点初学者不易做到。
6、在进行外业数据采集前，司镜员应对所使用仪器的数据采集菜单模式了然于胸，不可盲
目进行。
每一测站进站后，必须进行检校，检校通过后再继续采集碎部点。
同时应做好该站数据采集开始点和结束点的记录。
以便数据出错后进行查对和纠正。
7、尽量避免采用“自由设站”方式，一旦通视条件不好，可立即支站，在搬动仪器之前，
应一次性将本站各方向该支的测站一次性支好，这样可避免多次支站和发展过多二级支站。
支站时尽量不升高棱镜杆，最好能看到支点所在地面，先瞄准棱镜杆的最底部，再将镜头太高到棱镜中心高度，指挥立尺员将棱镜移至视线中心。
支站时应特别留意仪器上镜高是否与棱镜本身高度相符。
8、拓普康仪器具有数字键，数据采集时可直接输入棱镜高，即在需要时直接在仪器上修改
镜高；索佳仪器数字键不好翻，可采用默认镜高，棱镜高有变化时，由绘图员在草图上专门开辟一个区域来记录变换过镜高的点号。
如2.6：12，35，…；3.6：42，48，…等。
最好不要分散记录，以便于内业集中修改。
9、人员和仪器的安全应放在头等重要的位置，测站应避免设在道路中央和人流密集的地
方。
立尺员和绘图员应注意地面是否有隐秘的坑、洞等，如沼气池、苕窖、窨井等。
在一些杂草茂密的地方，可用镜杆先探测一下再过。
10、每天应有专人负责对仪器和对讲机电池充电。
二、内业工作
1、原始数据每天应按日期命名放置在统一的文件夹下。
避免在桌面放置数据及文件夹。
2、每天采集的的数据必须在当天进行处理，包括测站改正、改镜高，加高程常数等。
处理
好无误的数据也应统一放置在固定文件夹下。
最好专人负责进行。
3、每日测图应在当天基本绘制完成，夏天或可利用中午绘制，以便尽快解决当日遗留问题。
4、绘制地物时应采用对应地物符号表示，多边形地物必须闭合。
在绘图之前必须统一比例
尺和字体，避免符号大小不一。
各种注记和符号应一便上图避免遗漏不清。
