水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM-—沿柱敷设QM—-沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA—-暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号:D——吸顶式L—-链吊式G-—管吊式B—-壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法:a——b(c×d)e—-f其中:a-—回路编号b--导线型号c--导线根数d—-导线截面e--敷设方式及穿管管径f——敷设部位灯具吸顶安装标注方法:其中:a—-灯数b-—型号或编号c—-每盏照明灯具的灯泡个数d——灯泡容量,We-—灯泡安装高度,mf--安装方式L——光源种类,白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看,符号,字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT—SC80-ACCZR 表示阻燃YJV—-交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示:暗敷设在不能进人的吊顶内BV(2*6+E6)SC20—C:BV:是聚氯乙烯绝缘电线2*6+E6):是表示两根6平方毫米的电源线,加一根6平方毫米的接地保护线SC20—C :是说明使用DN20的水煤气管做穿线管,暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思,185是指导线的截面积,25是指的是钢芯的截面积,这种型号应该是用于110KV的输电线路在插座中:L---—火线、N—---零线、G-—-地线、插座内部有此符号标识。
图纸常见电缆电线符号解释
图纸常见电缆电线符号解释NH-YJV-0.6/1KV解释:耐火交联聚乙烯绝缘聚氯乙烯护套额定电压0.6/1KV电力电缆。
NH:表示耐火。
YJV:表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。
0.6/1KV:表示电力电缆的额定电压。
NH-YJV-4*4+E4解释:耐火交联聚乙烯绝缘聚氯乙烯护套 5 根 4 平方的电力电缆。
NH:表示耐火YJV:表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。
4*4:表示3 根4 平方的火线和一根4 平方的零线。
E4:表示1 根4 平方的地线。
YDF-YJV-(4*120 E70)/(4*25 E16)解释:预制分支电缆交联聚乙烯绝缘聚氯乙烯护套主电缆为 4 根120 的和 1 根70 的电缆,分支电缆为 4 根25的和 1 根16 的电缆。
YDF:表示预制分支电缆。
YJV:表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。
4*120:表示3 根120 平方的火线和一根120 平方的零线。
E70:表示1 根70的地线。
4*25:表示3 根25 平方的火线和一根25 平方的零线。
E16:表示1 根70的地线。
(4*120 E70)/(4*25 E16):表示前面的(4*120 E70)为主电缆,后面的(4*25 E16)为分支电缆。
NH-BV-0.45/0.75KV解释:耐火铜芯聚氯乙烯绝缘电线额定电压0.45/0.75KV电力电线NH:表示耐火。
BV:表示铜芯聚氯乙烯绝缘电线。
0.45/0.75KV:表示电力电线的额定电压。
ZR-BV解释:阻燃铜芯聚氯乙烯绝缘电线。
ZR:表示阻燃。
图纸上还常见三个字母:S R P解释:一般你要在电气图纸上看到这三个字母它们和电线在一起标注那它们代表的意思是:S:代表双绞线。
R:代表软电线。
P:代表屏蔽线。
(整理)图纸上标注各种电缆解读(对安装资料及安装人员都有帮助)
对于这些电缆表示有很多:ZBN-YJV-5*10MM2铜芯电缆敷设,KVV22-2*1.5MM2控制电缆敷设,ZD-BV-2*4+E4MM2铜芯导线管内穿线,ZDN-KVV-7*1.5MM2消防联动直接启泵控制线,ZN-BV-2*2.5+E2.5MM2铜芯导线管内穿线这些符号都是代表什么意思?NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了!一、电缆型号由下面字母属性组成(1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层二、电缆的型号组成数据如下[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生][7:使锰卣]1-5项和第7项用拼音字母表示,高分子材料用英文名的第位字母表示,每项可以是1-2个字母;第6项是1-3个数字。
型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及裸导体制品除外。
裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。
有时为了突出该项,把此项写到最前面。
如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。

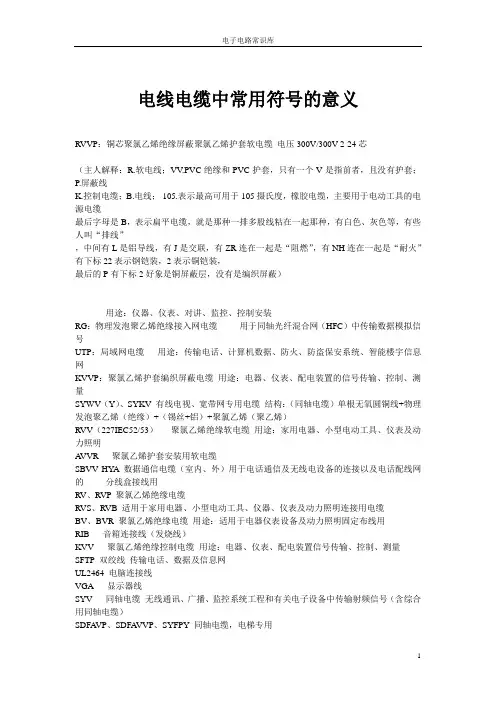

电线电缆中常用符号的意义
AVVR聚氯乙烯护套安装用软电缆
SBVV HYA数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用
RV、RVP聚氯乙烯绝缘电缆
RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆
SDFAVP、SDFAVVP、SYFPY同轴电缆,电梯专用
JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
二
1)类别:H——市内通信电缆
HP——配线电缆
HJ——局用电缆
(2)绝缘:Y——实心聚烯烃绝缘
YF——泡沫聚烯烃绝缘
YP——泡沫/实心皮聚烯烃绝缘
(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套
BV、BVR聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用
RIB音箱连接线(发烧线)
KVV聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量
SFTP双绞线传输电话、数据及信息网
UL2464电脑连接线
VGA显示器线
SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)
YJV22-3*95,铜导体,交联聚乙烯绝缘,双钢带铠装,聚氯乙烯护套。
敷设方式
穿焊接钢管敷设SC
穿电线管敷设MT
穿硬塑料管敷设PC
穿阻燃半硬聚氯乙烯管敷设FPC
电缆桥架敷设CT
金属线槽敷设MR
塑料线槽敷设PR
钢索敷设M
穿聚氯乙烯塑料波纹电线管敷设KPC
穿金属软管敷设CP
直接埋设DB
电缆沟敷设TC
电线电缆标注的含义
电线电缆标注的含义(一)们知道,每一种电线电缆上都标有不同的字符,用于区分电缆的种类。
那么,这些字符具体都代表什么含义呢?下面,我们就对控制电缆、裸线类电缆、电力电缆、布电线、软电缆进行解读。
电线电缆标注的含义(二)上一篇我们讲到电缆中不同的符号代表不同的电线电缆种类,现在我们就来说一下除电缆型号以外其实字符的含义。
不同的电缆用在不同的地方,安装的位置是有区别的,为了便于施工人员安装,提高安装效率,电缆还对安装条件做了一些安符标识。
电气安装标注:1、表示线路敷设部位的文字代号:SR沿钢索敷设BE沿屋架或层架下弦敷设WE沿墙敷设CE沿天棚敷设CLE沿柱敷设ACE在能进人的吊顶内敷设BC暗敷在梁内WC暗敷在墙内CC暗敷在屋面内或顶棚内FC暗敷在地面或地板内CLC暗敷在柱内ACC 暗敷在不能进人的吊顶内2、表示线路敷设方式的文字代号:PR塑料线槽敷设PC硬质塑料管敷设PEC半硬质塑料管敷设TC薄壁电线管敷设SC水煤气管敷设MR金属线槽敷设CT电缆桥架(或托盘)内敷设PL瓷夹敷设PCL塑制夹敷设CP蛇皮管敷设K瓷瓶或瓷柱绝缘子敷设弱电电缆同样有不同的符号:(1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层电线电缆型号包括:1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2)导体代号T—铜导线(略)L-铝芯3)绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4)护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5)特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6)铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7)外护层代号1—纤维层2—PVC套3—PE套BYJ 是交联聚乙烯绝缘的电线(不是电缆)2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV)—简称BV,一般用途单芯硬导体无护套电缆227IEC 02(RV)—简称RV,一般用途单芯软导体无护套电缆227IEC 10(BVV)—简称BVV,轻型聚氯乙烯护套电缆227IEC 52(RVV)—简称RVV,轻型聚氯乙烯护套软线227IEC 53(RVV)—简称RVV,普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW¬—重型橡套软电缆——————————YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆1.扁电缆在安装时用到哪些附件?答:常用的扁电缆附件有电缆中间接线盒、电缆终端接线盒、连接管及接线端子、电缆桥架、钢板接线槽等。
水电图纸上各种符号的意义
水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV: (电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁ZA—暗设在柱QA—暗设在墙PA——暗设在屋面或顶棚DA——暗设在地面或地板PNA—暗设在不能进入的吊顶照明灯具安装方式代号:D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁安装配电线路的标注方法:a——b(c×d)e——f其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看,符号,字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是径ACC是表示:暗敷设在不能进人的吊顶BV(2*6+E6)SC20-C:BV:是聚氯乙烯绝缘电线2*6+E6):是表示两根6平方毫米的电源线,加一根6平方毫米的接地保护线SC20-C :是说明使用DN20的水煤气管做穿线管,暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思,185是指导线的截面积,25是指的是钢芯的截面积,这种型号应该是用于110KV的输电线路在插座中:L----火线、N----零线、G---地线、插座部有此符号标识。
电缆符号及意义
电缆符号及意义电线电缆符号及意义BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV都是电线的一些型号。
B系列电线属于布电线,因此以B开头。
电压为300/500V的电线根据用途分为电磁线和通用绝缘电线。
绝缘电线也称为布电线,指包覆绝缘层的电线,包括各种连接线和安装线。
其中V代表PVC聚氯乙烯即塑料,L代表铝芯,T代表铜芯(一般省略不写),R代表软,增加导体根数可以使电线更软。
例如,BV是铜芯聚氯乙烯绝缘电线,BLV是铝芯聚氯乙烯绝缘电线,BVR是铜芯聚氯乙烯绝缘软电线。
以上电线结构为导体+绝缘。
以2.5mm2为例,BV有1根直径为1.78mm和7根直径为0.68mm两种,BLV有1根直径为1.78mm,BVR有19根直径为0.41mm。
RV是铜芯聚氯乙烯绝缘连接软电线,比BVR更软,2.5mm2的RV有49根0.25mm铜丝。
RVV是铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,比RV多了一层塑料护套。
此外,我们最常用的“护套线”是BVVB,铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,即2根BV线加一层白色护套。
护套线是指带有护套层的单芯或多芯电线,带护套的电线更安全。
常用的护套线有RVV、BVV、RVVB、BVVB等型号。
护套线可分为硬护套线和软护套线两种,根据应用环境和形状分为圆护套线和扁护套线,圆护套线一般为多芯,扁护套线一般为单芯。
YJV电缆含义YJV电缆全称为交联聚乙烯绝缘聚氯乙烯护套电力电缆,其中Y代表聚乙烯,J代表交联,V代表聚氯乙烯护套。
YJV电缆芯数可为单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等,规格从1.5平方到240平方不等,颜色为黑色。
铜质为国标无氧铜(紫铜),护套为聚氯乙烯PVC。
YJV电缆按GB《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时也可根据用户需要定做电缆。
YJV电缆适用于室内、电缆沟、管道、隧道等,也可埋在松散的土壤中,不能承受外力作用,一般用于电路传输的主干道,额定电压为电力线路输配电用(一般额定电压为U0/U)0.6/1---26/35kv。
电缆型号图纸标注解释2
电缆型号图纸标注解释(一)2009-09-09 12:22:16| 分类:默认分类阅读247 评论0 字号:大中小订阅电缆型号的解释,本页面中包括3452种电缆型号和对应的名词解释以及电缆含义及其各个字母代表的含义给予充分说明。
型号含义解释R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM 1:代表单芯SYWV 75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR:软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM型号、名称RV铜芯氯乙烯绝缘连接电缆(电线)AVR镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-TFV氟塑料绝缘聚氯乙烯护套电力电缆GV硅橡胶绝缘聚氯乙烯护套电力电缆LV聚氯乙烯绝缘聚氯乙烯护套电缆AV铜芯聚氯乙烯绝缘安装用电线BV铜芯聚氯乙烯绝缘电线JV铜芯聚氯乙烯绝缘电机绕组引接软电缆(电线)SV实心铜导体聚氯乙烯绝缘耐水绕组线VY额定电压0.6/1kV聚氯乙烯绝缘聚乙烯护套电力电缆VV额定电压0.6/1kV聚氯乙烯绝缘聚氯乙烯护套电力电缆SYV实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆HRV聚氯乙烯绝缘聚氯乙烯护套电话软线HJV实心铜导体聚氯乙烯绝缘局用配线HAV铜导体聚氯乙烯绝缘通信设备用电线HBV聚氯乙烯绝缘平行线对室内线KGV硅橡胶绝缘聚氯乙烯护套控制电缆FVR氟塑料绝缘聚氯乙烯护套软电力电缆VVP聚氯乙烯绝缘聚氯乙烯护套编织屏蔽电力电缆GVR硅橡胶绝缘聚氯乙烯护套电力电缆KFV铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套控制电缆MVV煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆CXV天然丁苯绝缘聚氯乙烯护套船用电力电缆QGV公路车辆用铜芯聚氯乙烯绝缘高压点火电线QVR公路车辆用铜芯聚氯乙烯绝缘低压电线LVT聚氯乙烯绝缘及护套弹簧形电缆LVP聚氯乙烯绝缘总屏蔽聚氯乙烯护套电缆LYV铝芯聚乙烯绝缘聚氯乙烯护套电缆(电线)LVV铝芯聚氯乙烯绝缘和护套电缆(电线)BVN铜芯耐热70℃聚氯乙烯绝缘尼龙护套电线BYV额定电压300/500铜芯聚乙烯绝缘聚氯乙烯护套电缆RVP铜芯聚氯乙烯绝缘屏蔽软电线AVP铜芯聚氯乙烯绝缘安装用屏蔽电线AVR铜芯聚氯乙烯绝缘安装用软电线RVS铜芯聚氯乙烯绝缘绞型连接用软电线BVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆BVR铜芯聚氯乙烯绝缘软电缆BLV铝芯聚氯乙烯绝缘电线SJV绞合铜导体聚氯乙烯绝缘耐水绕组线YJV额定电压0.6/1kV交联聚乙烯绝缘聚氯乙烯护套电力电缆VLY额定电压0.6/1kV铝芯聚氯乙烯绝缘聚乙烯护套电力电缆VLV额定电压0.6/1kV铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆KYV额定电压450/750V聚乙烯绝缘聚氯乙烯护套控制电缆KVY额定电压450/750V聚氯乙烯绝缘聚乙烯护套控制电缆KVV额定电压450/750V聚氯乙烯绝缘聚氯乙烯护套控制电缆VV29额定电压0.6/1kV聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(类似VV22)RVSP铜芯聚氯乙烯绝缘绞型铜丝屏蔽连接用软电线YVVP聚氯乙烯绝缘聚氯乙烯护套铜丝屏蔽仪表电缆HOJV单式应急用同轴电缆HLVV录音机话筒连接线HRVV小型送受话器连接用电缆(线)SJYV数字通信用水平布线同轴电缆SEYV实芯聚乙烯绝缘聚氯乙烯护套射频对称电缆GJFV非金属加强构件、松套光纤、聚氯乙烯护套室(局)内光缆RVFP聚氯乙烯绝缘屏蔽复合物护套软线HRVT聚氯乙烯绝缘聚氯乙烯护套弹簧形电话软线SWNV尼龙绝缘PVC护套电话电缆系列SWVVPVC绝缘和护套程控交换机用电缆系列HJVN实心铜导体聚氯乙烯绝缘聚酰胺外皮局用配线HNVP实心或绞合导体聚氯乙烯绝缘屏蔽型设备用电线HPVV聚氯乙烯绝缘和护套低频通信终端电缆HJVV铜芯聚氯乙烯绝缘聚氯乙烯护套局用电缆HBYV聚乙烯绝缘聚氯乙烯护套平行线对室内线HBVV聚氯乙烯绝缘聚氯乙烯护套平行线对室内线JYPV铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏蔽集散型仪表信号电缆DYVP铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号电缆HSVV铜芯聚氯乙烯绝缘聚氯乙烯护套通信设备和装置用信号电缆PTYV聚乙烯绝缘聚氯乙烯护套铁路信号电缆KGVP硅橡胶绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆KGVR硅橡胶绝缘聚氯乙烯护套控制软电缆TYJV铜芯交联聚乙烯绝缘聚氯乙烯护套电缆LVYV额定电压6/10kV铝芯聚氯乙烯和聚乙烯复合绝缘PVC护套(埋地或架空用)电缆FV32氟塑料绝缘细钢丝铠装聚氯乙烯护套电力电缆FV22氟塑料绝缘钢带铠装聚氯乙烯护套电力电缆VVRP聚氯乙烯绝缘聚氯乙烯护套编织屏蔽电力软电缆YJVP交联聚乙烯绝缘聚氯乙烯护套编织屏蔽电力电缆VV-T聚氯乙烯绝缘聚氯乙烯护套同心导体电力电缆GVP2硅橡胶绝缘聚氯乙烯护套铜带屏蔽电力电缆GV32硅橡胶绝缘聚氯乙烯护套细钢丝铠装电力电缆GV22硅橡胶绝缘聚氯乙烯护套钢带铠装电力电缆KFVX镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套控制电缆MYJV煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆MHYV煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆JHJV交联聚乙烯绝缘聚氯乙烯护套舰船用通信电缆JHYV聚乙烯绝缘聚氯乙烯护套舰船用通信电缆JHVV聚氯乙烯绝缘聚氯乙烯护套舰船用通信电缆JHFV氟塑料绝缘聚氯乙烯护套舰船用通信电缆CSYV铜导体实芯聚乙烯绝缘聚氯乙烯外套船用同轴射频电缆CKXV船用天然丁苯绝缘聚氯乙烯护套控制电缆QBVR公路车辆用薄壁绝缘低压电缆QGZV公路车辆用阻尼芯聚氯乙烯绝缘高压点火电线QGXV公路车辆用铜芯天然丁苯橡皮绝缘聚氯乙烯护套高压点火电线QVVR公路车辆用铜芯聚氯乙烯绝缘聚氯乙烯护套低压电线HRVE助听器耳机连接软线HRVS助听器耳机连接软线HRVB助听器耳机连接软线LVFP聚氯乙烯绝缘分相屏蔽聚氯乙烯护套电缆JVVP铜芯聚氯乙烯绝缘和护套铜丝编织总屏蔽型计算机安装电缆JVPV铜芯聚氯乙烯绝缘和护套铜丝编织屏蔽型计算机安装电缆LYVD铝芯聚乙烯绝缘聚氯乙烯护套带形电缆LVVD铝芯聚氯乙烯绝缘聚氯乙烯护套带形电缆LYVF铝芯聚乙烯绝缘聚氯乙烯分相护套电缆LVVF铝芯聚氯乙烯绝缘聚氯乙烯分相护套电缆NLVV农用直埋铝芯聚氯乙烯绝缘,聚氯乙烯护套电缆NLYV农用直埋铝芯聚乙烯绝缘,聚氯乙烯护套电缆BLYV额定电压300/500铝芯聚乙烯绝缘聚氯乙烯护套电缆RVVP铜芯聚氯乙烯绝缘、屏蔽、聚氯乙烯护套软电线AVVR铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电线AVRS铜芯聚氯乙烯绝缘绞型安装用软电线AVRB铜芯聚氯乙烯绝缘扁型安装用软电线BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆BXVW铜芯橡皮绝缘聚氯乙烯护套电缆(线)YJLV额定电压0.6/1kV铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆VV33额定电压0.6/1kV聚氯乙烯绝缘钢丝铠装聚乙烯护套电力电缆VV32额定电压0.6/1kV聚氯乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆VV23额定电压0.6/1kV聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆VV22额定电压0.6/1kV聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVYR额定电压450/750V聚氯乙烯绝缘聚乙烯护套控制软电缆KYVR额定电压450/750V聚乙烯绝缘聚氯乙烯护套控制软电缆KVVR额定电压450/750V聚氯乙烯绝缘聚氯乙烯护套控制软电缆KVYP额定电压450/750V聚氯乙烯绝缘聚乙烯护套铜丝编织屏蔽控制电缆KYVP额定电压450/750V聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆KYJV额定电压450/750V交联聚乙烯绝缘聚氯乙烯护套控制电缆KVVP额定电压450/750V聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆YJV29额定电压0.6/1kV交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(类似YJV22)NH-BV铜芯聚氯乙烯绝缘耐火电线HPZRV阻燃聚乙烯绝缘专用护套综合控制电缆HSYV5第5类(带宽100MHz)数字通信用传输电缆SJYFV数字通信用水平布线同轴电缆GJFXV非金属加强构件、中心管光纤、聚氯乙烯护套室(局)内光缆GJFBV非金属加强构件、松套光纤、扁形、聚氯乙烯护套室(局)内光缆GJFJV非金属加强构件、紧套光纤、聚氯乙烯护套室(局)内光缆SWNVP尼龙绝缘PVC护套屏蔽型电话电缆系列SBPAV尼龙绝缘非屏蔽聚氯乙烯护套程控交换机电缆SWVVPPVC绝缘和护套屏蔽型程控交换机用电缆系列SBVVP聚氯乙烯绝缘和护套屏蔽型程控交换机用电缆HSJVV聚氯乙烯绝缘聚乙烯护套数字局用对称电缆HAHTV铜合金导体聚氯乙烯绝缘通信设备用电线HNVVP实心或绞合导体聚氯乙烯绝缘聚氯乙烯护套屏蔽型设备用电缆HJVVP铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽型局用电缆HBV-J聚氯乙烯绝缘绞合线对室内线PUYVR矿用聚乙烯绝缘阻燃聚氯乙烯护套信号软电缆PUYVP矿用聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织屏蔽信号电缆SBEYV对称式高频信号电缆JYJPV铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏蔽集散型仪表信号电缆JYP2V铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽集散型仪表信号电缆JYPLV铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽集散型仪表信号电缆JYPVP铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏集散型仪表信号电缆JYPVR铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏蔽集散型仪表信号软电缆DYJVP铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号电缆DYVPL铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合膜带屏蔽电动型仪表信号电缆DYVRP铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号软电缆HSVVP铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽型通信设备和装置用信号电缆PDYVP铜芯聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套地铁信号电缆KGVP2硅橡胶绝缘聚氯乙烯护套铜带屏蔽控制电缆KGVRP硅橡胶绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆ZA-RV铜芯阻燃聚氯乙烯绝缘软电缆VV-SE铜芯聚氯乙烯绝缘和护套无接点分支电缆BV-GE铜芯聚氯乙烯绝缘无接点分支导线NH-VV聚氯乙烯绝缘和护套耐火型电力电缆F46VP聚全氟乙丙烯绝缘聚氯乙烯护套编织屏蔽电力电缆YJV-T交联聚乙烯绝缘聚氯乙烯护套同心导体电力电缆GVRP2硅橡胶绝缘聚氯乙烯护套铜带屏蔽电力电缆KVVP3铜芯聚氯乙烯绝缘和护套铝/聚酯复合膜屏蔽控制电缆KVDVD铜芯聚氯乙烯绝缘和护套阻燃低烟低卤控制电缆KFV22铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套钢带铠装控制电缆KFP1V铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套屏蔽控制电缆MVV42煤矿用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆MVV32煤矿用聚氯乙烯绝缘钢丝铠装铠装聚氯乙烯护套电力电缆MVV22煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆MHYAV煤矿用聚乙烯绝缘铝-聚乙烯粘结护层聚氯乙烯护套通信电缆MHYBV煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆MHJYV煤矿用加强型聚乙烯绝缘聚氯乙烯护套通信电缆DBV-2电雷管引爆用铜芯厚型聚氯乙烯绝缘电线DBV-1电雷管引爆用铜芯薄型聚氯乙烯绝缘电线CHV82聚氯乙烯绝缘铜丝编织铠装聚氯乙烯外套对称式船用通信电缆CXV92天然丁苯绝缘聚氯乙烯内套裸钢丝编织铠装聚氯乙烯外套船用电力电缆CXV90天然丁苯绝缘聚氯乙烯内套裸钢丝编织铠装船用电力电缆CXV80天然丁苯绝缘聚氯乙烯内套裸铜丝编织铠装船用电力电缆QGZXV公路车辆用阻尼芯天然丁苯橡皮绝缘聚氯乙烯护套高压点火电线KX-FV氟塑料绝缘对绞聚氯乙烯护套普通级K分度热电偶用补偿导线KX-VV聚氯乙烯绝缘和护套普通级K分度热电偶用补偿导线DJFVPF46绝缘,聚氯乙烯护套铜丝总屏蔽高温防腐耐油计算机电缆JVPVP铜芯聚氯乙烯绝缘和护套铜丝编织分屏蔽和总屏蔽型计算机安装电缆BTTVZ重型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆BTTVQ轻型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆ZKWDV聚氯乙烯绝缘低温普通型自控温加热电缆BVNVB铜芯耐热70℃聚氯乙烯尼龙护套绝缘、聚氯乙烯护套扁型电缆RVVP1铜芯聚氯乙烯绝缘、缠绕屏蔽、聚氯乙烯护套软电线AV-90铜芯耐热90℃聚氯乙烯绝缘安装用电线BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆HCVVKPVC绝缘和护套控制回路控制电缆HCVVXPVC绝缘和护套控制器电源切换电缆HCVVZPVC绝缘和护套转子电阻连接电缆HCNVBPVC复合绝缘弹性体护套移动用扁电缆YJV73额定电压0.6/1kV交联聚乙烯绝缘非磁性金属丝铠装聚乙烯护套电力电缆YJV72额定电压0.6/1kV交联聚乙烯绝缘非磁性金属丝铠装聚氯乙烯护套电力电缆YJV63额定电压0.6/1kV交联聚乙烯绝缘不锈钢钢带铠装聚乙烯护套电力电缆YJV62额定电压0.6/1kV交联聚乙烯绝缘不锈钢钢带铠装聚氯乙烯护套电力电缆YJV32额定电压0.6/1kV交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33额定电压0.6/1kV交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆YJV23额定电压0.6/1kV交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV22额定电压0.6/1kV交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV23额定电压0.6/1kV铝芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆VLV22额定电压0.6/1kV铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV32额定电压0.6/1kV铝芯聚氯乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆VLV33额定电压0.6/1kV铝芯聚氯乙烯绝缘钢丝铠装聚乙烯护套电力电缆N-KVY额定电压450/750V聚氯乙烯绝缘聚乙烯护套耐火控制电缆N-KYV额定电压450/750V聚乙烯绝缘聚氯乙烯护套耐火控制电缆N-KVV额定电压450/750V聚氯乙烯绝缘聚氯乙烯护套耐火控制电缆KVYRP额定电压450/750V聚氯乙烯绝缘聚乙烯护套铜丝编织屏蔽控制软电缆KYVRP额定电压450/750V聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆KVVRP额定电压450/750V聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆KYJVR额定电压450/750V交联聚乙烯绝缘聚氯乙烯护套控制软电缆KYV33额定电压450/750V聚乙烯绝缘聚乙烯护套细钢丝铠装控制电缆KVV33额定电压450/750V聚氯乙烯绝缘聚乙烯护套细钢丝铠装控制电缆KYV32额定电压450/750V聚乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆KVV32额定电压450/750V聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆KYV23额定电压450/750V聚乙烯绝缘聚乙烯护套镀锌钢带铠装控制电缆KVV23额定电压450/750V聚氯乙烯绝缘聚乙烯护套镀锌钢带铠装控制电缆KYV22额定电压450/750V聚乙烯绝缘聚氯乙烯护套镀锌钢带铠装控制电缆KVYP2额定电压450/750V聚氯乙烯绝缘聚乙烯护套铜带屏蔽控制电缆KYVP2额定电压450/750V聚乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆KYJVP额定电压450/750V交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆Z-KYV额定电压450/750V聚乙烯绝缘聚氯乙烯护套阻燃C类控制电缆Z-KVY额定电压450/750V聚氯乙烯绝缘聚乙烯护套阻燃C类控制电缆Z-KVV额定电压450/750V聚氯乙烯绝缘聚氯乙烯护套阻燃C类控制电缆KVV22额定电压450/750V聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆KVVP2额定电压450/750V聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆FS-YJV额定电压0.6/1kV交联聚乙烯绝缘聚氯乙烯护套防水电力电缆HPZRVD阻燃聚乙烯绝缘低烟低卤护套综合控制电缆HOZRVD阻燃聚乙烯绝缘低烟低卤护套综合通信电缆HLCTVC光滑铜管内导体皱纹铜管外导体聚氯乙烯护套自承式物理发泡聚乙烯绝缘漏泄同轴电缆GJFJBV非金属加强构件、紧套光纤、扁形、聚氯乙烯护套室(局)内光缆GJFDBV非金属加强构件、聚氯乙烯护层扁平型光纤带室内光缆HSJVVP聚氯乙烯绝缘聚乙烯护套数字局用对称电缆HCJVVP聚氯乙烯绝缘聚氯乙烯护套程控交换局用电缆HBYV-J聚乙烯绝缘聚氯乙烯护套绞合线对室内线HBVV-J聚氯乙烯绝缘聚氯乙烯护套绞合线对室内线HBGTYV聚烯烃绝缘聚氯乙烯护套平行双芯铜包钢电话用户通信线PUYV31矿用聚乙烯绝缘阻燃聚氯乙烯护套单层钢丝编织铠装信号电缆PUYV39矿用聚乙烯绝缘阻燃聚氯乙烯护套单层钢丝铠装信号电缆IJYPVP铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏本安用DCS电缆JYJP2V铜芯交联聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽集散型仪表信号电缆JYJPLV铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽集散型仪表信号电缆JYJPVP铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏集散型仪表信号电缆JYJPVR铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏蔽集散型仪表信号软电缆JYP2VR铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽集散型仪表信号软电缆JYPLVR铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽集散型仪表信号软电缆JYPVRP铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏集散型仪表信号软电缆DYJVP2铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽电动型仪表信号电缆DYJVPL铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合膜带屏蔽电动型仪表信号电缆DYJVRP铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号软电缆DYVRP2铜芯聚乙烯绝缘聚氯乙烯护套铜带屏蔽电动型仪表信号软电DYVRPL铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合膜带屏蔽电动型仪表信号软电缆DCYZVZ地铁轨道沿线用信号电缆PDYJVP铜芯交联聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套地铁信号电缆KGVRP2硅橡胶绝缘聚氯乙烯护套铜带屏蔽控制软电缆KYVR-1聚乙烯绝缘PVC护套特软屏蔽型控制电缆JKVPVP铜芯聚氯乙烯绝缘和护套铜线或镀锡铜线编织分屏总屏计算机控制电缆ZA-RVV铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套软电缆ZR-VVR软结构铜芯阻燃聚氯乙烯绝缘护套电力电缆VVZ-SE铜芯聚氯乙烯绝缘和护套阻燃型无接点分支电缆BVZ-GE铜芯聚氯乙烯绝缘阻燃型无接点分支导线ZRA-VV阻燃型(A类)聚氯乙烯绝缘和护套电力电缆ZRC-VV阻燃型(C类)聚氯乙烯绝缘和护套电力电缆NH-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套耐火型电力电缆BPDVVP对称导体聚氯乙烯绝缘及护套变频专用电缆VV32-T聚氯乙烯绝缘钢丝铠装聚氯乙烯护套同心导体电力电缆VV22-T聚氯乙烯绝缘钢带铠装聚氯乙烯护套同心导体电力电缆F46V-T聚全氟乙丙烯绝缘聚氯乙烯护套同心导体电力电缆KVDVDR铜芯聚氯乙烯绝缘和护套阻燃低烟低卤控制软电缆KVDVDP铜芯聚氯乙烯绝缘和护套铜丝编织屏蔽阻燃低烟低卤控制电缆ZR-KVV铜芯阻燃聚氯乙烯绝缘和护套阻燃控制电缆KFV22X镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套钢带铠装控制电缆KFP1VX镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套屏蔽控制电缆MYJV42煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆MYJV32煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆MYJV22煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆DBGV-2电雷管引爆用镀锌钢芯铜芯厚型聚氯乙烯绝缘电线DBGV-1电雷管引爆用镀锌钢芯铜芯薄型聚氯乙烯绝缘电线CSYV90铜导体实芯聚乙烯绝缘聚氯乙烯内套裸钢丝编织铠装船用同轴射频电缆CHVV82聚氯乙烯绝缘聚氯乙烯内套铜丝编织铠装聚氯乙烯外套对称式船用通信电缆CHEV82乙丙橡皮绝缘聚氯乙烯内套铜丝编织铠装聚氯乙烯外套对称式船用通信电缆CKXV92船用天然丁苯绝缘聚氯乙烯内套裸钢丝编织铠装聚氯乙烯外套控制电缆CKXV90船用天然丁苯绝缘聚氯乙烯内套裸钢丝编织铠装控制电缆CKXV80船用天然丁苯绝缘聚氯乙烯内套裸铜丝编织铠装控制电缆CJV/DA交联聚乙烯绝缘聚氯乙烯护套船用电力电缆,DA型CVV/DA聚氯乙烯绝缘聚氯乙烯护套船用电力电缆,DA型CEV/DA乙丙绝缘聚氯乙烯护套船用电力电缆,DA型QVVR-E铜芯软结构,聚氯乙烯绝缘和套汽车分支电缆QVRS-E铜芯软结构,丁腈复合塑料绝缘,撕裂护套汽车分支电缆KXS-FV氟塑料绝缘对绞聚氯乙烯护套精密级K分度热电偶用补偿导线KX-VV聚氯乙烯绝缘对绞聚氯乙烯护套普通级K分度热电偶用补偿电缆KXS-VV聚氯乙烯绝缘和护套精密级K分度热电偶用补偿导线KX-VPV聚氯乙烯绝缘和护套铜丝编织屏蔽普通级K分度热电偶用屏蔽补偿导线DJFPVPF46绝缘,聚氯乙烯护套铜丝分屏蔽铜丝总屏蔽高温防腐耐油计算机电缆DJFVRPF46绝缘,聚氯乙烯护套铜丝总屏蔽高温防腐耐油软计算机电缆DJFVP2F46绝缘,聚氯乙烯护套铜带总屏蔽高温防腐耐油计算机电缆DJYP3V铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带屏蔽聚氯乙烯护套电子计算机电缆DJYVP3铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带总屏蔽聚氯乙烯护套电子计算机电缆DJYP2V铜芯聚乙烯绝缘对绞铜带屏蔽聚氯乙烯护套电子计算机电缆DJYVP2铜芯聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套电子计算机电缆JVPV-3铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽电子计算机电缆JVPV-2铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织分屏蔽及总屏蔽电子计算机电缆JVPV-1铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织分屏蔽电子计算机电缆JYPV-3铜芯聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽电子计算机电缆JYPV-2铜芯聚乙烯绝缘聚氯乙烯护套铜丝编织分屏蔽及总屏蔽电子计算机电缆JYPV-1铜芯聚乙烯绝缘聚氯乙烯护套铜丝编织分屏蔽电子计算机电缆ZKWDVP聚氯乙烯绝缘低温屏蔽型自控温加热电缆NLVV-Y农用直埋铝芯聚氯乙烯绝缘,防蚁聚氯乙烯护套电缆。
常见电缆符号的意义简介
电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线,所以开头用B,电压:300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线(布电线)是指包覆绝缘层的电线,包括各种连接线、安装线。
V就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码T就是铜芯的代码(一般省略不写)R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线,带护套的较安全。
说白了,我们最常用的“护套线”,一层白色聚氯乙烯护套,里面套着几根BV线。
这种线一般是铜芯导线,除了导线外面有一层绝缘层外,导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线,圆护套线一般的是多芯,扁的一般是单芯。
YJV是什么电缆(YJV电缆含义)【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜(紫铜)【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要定做电缆。
电缆符号及意义范文
电缆符号及意义范文
电缆符号是用于电路图中表示电缆、导线的图形符号,以便于电气工
程师和技术人员理解电路连接方式和电缆的用途。
下面是一些常见的电缆
符号及其意义:
1.直线段:表示导线或电缆,用于连接电气设备之间的电路。
2.电缆连接:表示电缆或导线的连接点,通常为圆圈或点。
3.弯曲线:表示电缆或导线的弯曲部分,用于显示电路中电缆或导线
的走向。
4.平行线:表示平行放置的电缆或导线,用于显示电路中电缆或导线
是平行连接的。
5.交叉线:表示电缆或导线的交叉点,用于显示复杂电路中的连接关系。
6.符号箭头:表示电缆或导线的进出方向,用于显示电流的流向。
7.管道:表示电缆或导线的保护管道,用于保护电缆或导线不受外界
环境的影响。
8.圆圈或方框:表示电缆或导线的接地点,用于显示电流的返回路径。
9.带有双箭头的直线:表示双绞线,用于数字通信和计算机网络。
10.波浪线:表示同轴电缆,用于视频信号传输。
11.闪电符号:表示防雷接地,用于防止雷击损坏电气设备。
12.虚线:表示电缆或导线的延伸部分,用于显示电路图中无法容纳的部分。
13.斜线:表示电缆或导线的屏蔽层,用于减少干扰和保护数据传输质量。
14.线头:表示电缆或导线的引出点,用于连接其他设备或电路。
以上是一些常见的电缆符号及其意义,电气工程师和技术人员可以通过这些符号来理解电路连接方式和电缆的用途,从而进行电路设计、故障排除和维修工作。
140086_电线电缆标注的含义
电线电缆标注的含义(一)1、控制电缆2、裸线类电缆3、电力电缆4、布电线5、软电缆电线电缆标注的含义(二)1、表示线路敷设部位的文字代号:SR沿钢索敷设BE沿屋架或层架下弦敷设WE沿墙敷设CE沿天棚敷设CLE沿柱敷设ACE在能进人的吊顶内敷设BC暗敷在梁内WC暗敷在墙内CC暗敷在屋面内或顶棚内FC暗敷在地面或地板内CLC暗敷在柱内ACC暗敷在不能进人的吊顶内2、表示线路敷设方式的文字代号:PR塑料线槽敷设PC硬质塑料管敷设PEC半硬质塑料管敷设TC薄壁电线管敷设SC水煤气管敷设MR金属线槽敷设CT电缆桥架(或托盘)内敷设PL瓷夹敷设PCL塑制夹敷设CP蛇皮管敷设K瓷瓶或瓷柱绝缘子敷设弱电电缆同样有不同的符号:(1)类别:H ――市内通信电缆HP——配线电缆HJ ――局用电缆(2)绝缘:Y――实心聚烯烃绝缘YF ――泡沫聚烯烃绝缘YP ――泡沫/实心皮聚烯烃绝缘(3)内护层:A ――涂塑铝带粘接屏蔽聚乙烯护套S――铝,钢双层金属带屏蔽聚乙烯护套V ――聚氯乙烯护套(4)特征:- T――石油膏填充G——高频隔离C——-自承式(5) 外护层: 23 ――双层防腐钢带绕包销装聚乙烯外被层33 —-一单层细钢丝铠装聚乙烯被层43 —-一单层粗钢丝铠装聚乙烯被层53 —-单层钢带皱纹纵包铠装聚乙烯外被层553 双层钢带皱纹纵包铠装聚乙烯外被层电线电缆型号包括:1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2 )导体代号T—铜导线(略)L-铝芯3)绝缘层代号V —PVC塑料YJ —XLPE 绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4)护层代号V-PVC 套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5 )特征代号B-扁平型R-柔软C-重型Q-轻型G-咼压H-电焊机用S-双绞型6)铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7)外护层代号1 —纤维层2 —PVC 套3—PE 套BYJ是交联聚乙烯绝缘的电线(不是电缆)2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22 —铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 (BV)—简称BV,一般用途单芯硬导体无护套电缆227IEC 02 (RV)—简称RV,一般用途单芯软导体无护套电缆227IEC 10 (BVV)—简称BVV,轻型聚氯乙烯护套电缆227IEC 52 (RVV)—简称RVV,轻型聚氯乙烯护套软线227IEC 53 (RVV)—简称RVV,普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR —铜芯聚氯乙烯绝缘软电缆BVVB —铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ —交联聚乙烯绝缘架空电缆YC、YCW?—重型橡套软电缆YZ、YZW —中型橡套软电缆YQ、YQW —轻型橡套软电缆YH —电焊机电缆电线电缆常见问答1.扁电缆在安装时用到哪些附件?答:常用的扁电缆附件有电缆中间接线盒、电缆终端接线盒、连接管及接线端子、电缆桥架、钢板接线槽等。
电缆符号及意义
电缆符号及意义电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思? 都是电线的一些型号 B系列归类属于布电线,所以开头用B,电压:300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线(布电线)是指包覆绝缘层的电线,包括各种连接线、安装线。
V就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码T就是铜芯的代码(一般省略不写)R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线,带护套的较安全。
说白了,我们最常用的“护套线”,一层白色聚氯乙烯护套,里面套着几根BV线。
这种线一般是铜芯导线,除了导线外面有一层绝缘层外,导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线,圆护套线一般的是多芯,扁的一般是单芯。
YJV是什么电缆(YJV电缆含义)【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯 J-----交联 V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜(紫铜)【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要定做电缆。
86 电线电缆标注的含义
电线电缆标注的含义<一)电线电缆上都标有不同的字符,用于区分电缆的种们知道,每一种类。
那么,这些字符具体都代表什么含义呢?下面,我们就对控制电缆、裸线类电缆、电力电缆、布电线、软电缆进行解读。
蔽种类线芯材质标注字符单线圆铜、圆铝TY绞线裸铜TJ绞线铝LJ铝绞线钢芯LGJ铝绞线4、布电线标注字符线芯护套绝缘材料——聚氯乙烯绝缘铜芯BV1 / 19——交联聚乙烯绝铜芯BYJV缘——铝芯聚氯乙烯绝缘BLV——铜芯聚氯乙烯绝缘BVR聚氯乙烯护套铜芯聚氯乙烯绝缘BVV聚氯乙烯护套铝芯聚氯乙烯绝缘BLVV聚氯乙烯绝缘铜芯聚氯乙烯护套BVVB电缆5、软护套绝缘材料标注字符线芯聚氯乙烯绝缘连接软电缆铜芯<电RV线)聚氯乙烯绝缘平型连接软电缆铜芯RVB聚氯乙烯绝缘铜芯绞型连接软电缆RVS铜芯圆型连接软电缆聚氯乙烯绝缘RVV铜芯聚氯乙烯绝缘平型连接软电缆RVVB连接软电线聚氯乙烯绝缘铜芯RV-105铜芯<二)电线电缆标注的含义电缆种类,现在我们就来说一下除电中不同的符号代表不同的上一篇我们讲到电线电缆缆型号以外其实字符的含义。
不同的电缆用在不同的地方,安装的位置是有区别的,为了便于施工人员安装,提高安装效率,电缆还对安装条件做了一些安符标识。
电气安装标注:、表示线路敷设部位的文字代号:1 沿钢索敷设SR 沿屋架或层架下弦敷设BEWE沿墙敷设CE沿天棚敷设CLE沿柱敷设在能进人的吊顶内敷设ACE 暗敷在梁内BC WC暗敷在墙内CC暗敷在屋面内或顶棚内暗敷在地面或地板内FC CLC暗敷在柱内ACC 暗敷在不能进人的吊顶内2 / 19、表示线路敷设方式的文字代号:2 塑料线槽敷设PR 硬质塑料管敷设PC 半硬质塑料管敷设PEC 薄壁电线管敷设TC 水煤气管敷设SC 金属线槽敷设MR 或托盘)内敷设电缆桥架<CT 瓷夹敷设PL PCL塑制夹敷设CP蛇皮管敷设K瓷瓶或瓷柱绝缘子敷设弱电电缆同样有不同的符号:——市内通信电缆<1)类别:H ——配线电缆HP ——局用电缆HJ ——实心聚烯烃绝缘<2)绝缘:Y 泡沫聚烯烃绝缘YF——泡沫/实心皮聚烯烃绝缘YP——涂塑铝带粘接屏蔽聚乙烯护套)内护层:A——<3 铝,钢双层金属带屏蔽聚乙烯护套S——聚氯乙烯护套V——石油膏填充T——<4)特征:高频隔离G————自承式C ——双层防腐钢带绕包销装聚乙烯外被层<5)外护层:23 ——单层细钢丝铠装聚乙烯被层33 ——单层粗钢丝铠装聚乙烯被层43 单层钢带皱纹纵包铠装聚乙烯外被层53——双层钢带皱纹纵包铠装聚乙烯外被层553——电线电缆型号包括:类别、用途代号1> C-船用电缆A-安装线B-绝缘线软线N-农用电缆R-控制电缆K-JK-绝缘架空电缆Y-U-矿用电缆移动电缆煤矿用M-ZA-A NH-ZR-阻燃型耐火型级阻燃3 / 19WD-低烟无卤型级阻燃ZC-C级阻燃ZB-B 2)导体代号L-铝芯铜导线<略)T—3)绝缘层代号绝缘YJ—XLPEPVCV—塑料聚乙烯料橡皮Y—X—聚四氟乙烯F—)护层代号4 聚乙烯料V-PVC套Y-铜带屏蔽P-铜丝编织屏蔽P2-N-尼龙护套铅包棉纱编织涂蜡克Q-L-)特征代号5 柔软扁平型R-B-轻型重型Q-C-电焊机用高压H-G-双绞型S-)铠装层代号6 —细圆钢丝双钢带2— 3 —粗圆钢丝4 7)外护层代号PVC套—纤维层2—1 PE套3—电缆电线)<不是BYJ 是交联聚乙烯绝缘的、最常用的电气装备用电线电缆及电力电缆的型号示例2 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV22—聚氯乙烯绝缘聚氯乙烯护套控制电缆KVV—,一般用途单芯硬导体无护套电缆简称BV227IEC 01<BV)—,一般用途单芯软导体无护套电缆简称RV 227IEC 02<RV)—BVV,轻型聚氯乙烯护套电缆227IEC 10<BVV)—简称RVV,轻型聚氯乙烯护套软线)—简称227IEC 52<RVV ,普通聚氯乙烯护套软线—简称RVV227IEC 53<RVV)铜芯聚氯乙烯绝缘电线BV—铜芯聚氯乙烯绝缘软电缆BVR——BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆—交联聚乙烯绝缘架空电缆JKLYJ 重型橡套软电缆、YCYCW?————————————中型橡套软电缆、YZYZW —YQW轻型橡套软电缆、YQ —YH电焊机电缆4 / 19电线电缆常见问答1.扁电缆在安装时用到哪些附件?答:常用的扁电缆附件有电缆中间接线盒、电缆终端接线盒、连接管及接线端子、电缆桥架、钢板接线槽等。
86_电线电缆标注的含义
电线电缆标注的含义<一)们知道,每一种电线电缆上都标有不同的字符,用于区分电缆的种类。
那么,这些字符具体都代表什么含义呢?下面,我们就对控制电缆、裸线类电缆、电力电缆、布电线、软电缆进行解读。
1、控制电缆2、裸线类电缆3、电力电缆4、布电线5、软电缆电线电缆标注的含义<二)上一篇我们讲到电缆中不同的符号代表不同的电线电缆种类,现在我们就来说一下除电缆型号以外其实字符的含义。
不同的电缆用在不同的地方,安装的位置是有区别的,为了便于施工人员安装,提高安装效率,电缆还对安装条件做了一些安符标识。
电气安装标注:1、表示线路敷设部位的文字代号:SR沿钢索敷设BE沿屋架或层架下弦敷设WE沿墙敷设CE沿天棚敷设CLE沿柱敷设ACE在能进人的吊顶内敷设BC暗敷在梁内WC暗敷在墙内CC暗敷在屋面内或顶棚内FC暗敷在地面或地板内CLC暗敷在柱内ACC 暗敷在不能进人的吊顶内2、表示线路敷设方式的文字代号:PR塑料线槽敷设PC硬质塑料管敷设PEC半硬质塑料管敷设TC薄壁电线管敷设SC水煤气管敷设MR金属线槽敷设CT电缆桥架<或托盘)内敷设PL瓷夹敷设PCL塑制夹敷设CP蛇皮管敷设K瓷瓶或瓷柱绝缘子敷设弱电电缆同样有不同的符号:<1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆<2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘<3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套<4)特征:T——石油膏填充G——高频隔离C——自承式<5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层电线电缆型号包括:1>类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2)导体代号T—铜导线 <略) L-铝芯3)绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4)护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5)特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6)铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7)外护层代号1—纤维层 2—PVC套3—PE套BYJ 是交联聚乙烯绝缘的电线<不是电缆)2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01<BV)—简称BV,一般用途单芯硬导体无护套电缆227IEC 02<RV)—简称RV,一般用途单芯软导体无护套电缆227IEC 10<BVV)—简称BVV,轻型聚氯乙烯护套电缆227IEC 52<RVV)—简称RVV,轻型聚氯乙烯护套软线227IEC 53<RVV)—简称RVV,普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW¬—重型橡套软电缆——————————YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆电线电缆常见问答1. 扁电缆在安装时用到哪些附件?答:常用的扁电缆附件有电缆中间接线盒、电缆终端接线盒、连接管及接线端子、电缆桥架、钢板接线槽等。
常用电线电缆图纸标注
电线电缆规格型号代表含义型号、名称RV铜芯氯乙烯绝缘连接电缆(电线)AVR镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0. 6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面, 0. 6/1KV,如:4**185+1*95 0.6/1KV电线电缆规格型号说明型号名称用途BX(BLX)BXF(BLXF)BXR铜(铝)芯橡皮绝缘线铜(铝)芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下电气设备及照明装置之用BV(BLV)BVV(BLVV)BVVB(BLVVB)BVRBV-105铜(铝)芯聚氯乙烯绝缘线铜(铝)芯聚氯乙烯绝缘氯乙烯护套圆形电线铜(铝)芯聚氯乙烯绝缘氯乙烯护套平形电线铜(铝)芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘适用于各种交流、直流电器装置,电工仪表、仪器,电讯设备,动力及照明线路固注:B(B)——第一个字母表示布线,第二个字母表示玻璃丝编制。
V(V)——第一个字母表示聚乙烯(塑料)绝缘,第二个字母表示聚乙烯护套。
L(L)——铝,无L则表示铜F(F)——复合型R——软线S——双绞X——绝缘橡胶。
(整理)图纸上标注各种电缆解读(对安装资料及安装人员都有帮助)
对于这些电缆表示有很多:ZBN-YJV-5*10MM2铜芯电缆敷设,KVV22-2*1.5MM2控制电缆敷设,ZD-BV-2*4+E4MM2铜芯导线管内穿线,ZDN-KVV-7*1.5MM2消防联动直接启泵控制线,ZN-BV-2*2.5+E2.5MM2铜芯导线管内穿线这些符号都是代表什么意思?NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了!一、电缆型号由下面字母属性组成(1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层二、电缆的型号组成数据如下[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生][7:使锰卣]1-5项和第7项用拼音字母表示,高分子材料用英文名的第位字母表示,每项可以是1-2个字母;第6项是1-3个数字。
型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及裸导体制品除外。
裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。
有时为了突出该项,把此项写到最前面。
如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。
电缆标注
因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种,现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。
一、常用各种字母代表的含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V -聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二:通用各种字母代表的含义:A:(聚)胺(脂),安(装),铝塑料护套(Alpeth)B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR)F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(YF)G:钢,沟,改(性漆),管,高(压)H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒J:绞,加(强),加(厚),锯,局(用)K:(真)空,卡(普隆),控制,铠装,空心.L:铝,炉,腊(克),沥(青),(防)雷,磷M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火O:同轴(结构代号)P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号)Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛)R:软,人(造)丝,日用(用途代号),(耐)热(化).S:刷,丝,射频(用途代号),双,钢塑料护层(Stalpeth),低烟无卤阻燃护套T:铜,梯,特,通,陶,电梯,探U:矿,棉(指石棉),矿用(用途代号)V:(P)V(C)(聚氯乙烯)W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号)X:橡(力缆),聚酰胺,橡(皮绝缘)Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压Z:(聚)酯,纸,(电)钻,中型,综(合)YJ:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号,表示阻燃型控制电缆三、电缆常识:电缆通常分为电力电缆和控制电缆两种。
