超高层建筑可采用的结构体系有哪些.doc

超高层建筑的结构体系

1 回顾我们对超高层的定义进行了总结，根据CTBUH的定义，将300米以上的建筑定位为超高层建筑（Supertall），将600m以上的建筑定位超级高层建筑（M egatall）。

我们将超高层建筑结构体系主要划分为筒体结构、束筒结构、筒中筒结构、框架-核心筒结构、巨型结构、连体结构和其它一些新型结构体系等。

图1 超高层结构的体系分类我们在上一篇中着重分享了筒体（框筒、支撑筒以及斜交网格筒体）结构体系的特点及案例，在本篇中主要着重分享关于束筒和筒中筒（框筒-核心筒、支撑筒-核心筒以及斜交网格筒-核心筒）结构体系的受力特点及案例。

2束筒结构(Bundled Tube)束筒可以认为是由一组筒体组成的结构，这些筒体由共用的内筒壁相互连接以形成一个多孔的多格筒体。

在这个筒体中，水平剪力主要由平行于水平荷载方向的腹板框架来承担，而倾覆力矩则主要由垂直于水平荷载方向的翼缘框架来承担。

并且，筒体的各个筒格可在不同的高度任意截断而不削弱结构的整体性。

各个筒格所形成的封闭筒体在建筑体型收进后，仍具有较好的抗扭性能。

图2 由半圆筒体和矩形筒体组成的束筒结构束筒是在框筒的基础上发展而来。

对于框筒结构，由于剪力滞后的负面影响，较大的平面尺寸中间位置的结构不能充分参与到结构抗侧中去，这也是限制框筒结构适用高度的一个主要原因。

如果利用框筒结构来设计更高的超高层建筑，可能需要采用更小的柱距来减小剪力滞后的不利影响，例如410m高的纽约世贸中心双子塔的柱距达到了惊人的1m左右，即使这么小的柱距依然呈现出明显的剪力滞后效应。

图3 世贸中心双子塔框筒的剪力滞后效应提出筒体结构体系的Fazlur博士在指导学生的论文时发现，如果利用通长的剪力墙将框筒长边一分为三时，由于隔板剪力墙的协同作用，大尺寸筒体的剪力滞后效应明显降低了，其抗侧刚度也可以得到大幅提升。

图4 束筒结构的原型如果横隔剪力墙可以有效降低长边的剪力滞后效应，那么对于大尺寸的框筒结构，在两个方向都引入横隔剪力墙，必然可以提高大尺寸框筒的整体空间作用。

高层建筑的常见结构体系

高层建筑的常见结构体系王轶杰11建筑2班2011331210224高层建筑常见结构体系有以下几种：纯框架体系、纯剪力墙体系、筒体体系、体系组合，其中体系组合又分以下几种：框支剪力墙体系、框架—剪力墙体系、框架—筒体体系、筒中筒体系、束筒体系。

纯框架体系：结构特点——整个结构的纵向和横向全部由框架单一构件组成的体系，框架既承担重力荷载，又承担水平荷载，在水平荷载作用下，该体系侧向刚度小、水平位移大。

适用范围——在高烈度地震区不宜采用，目前，主要用于10~12层左右的商场、办公楼等建筑。

实例分析：芝加哥百货公司大厦，采用的是框架结构，在平面布置上，通过合理的柱网分布，将平面布置灵活，而且提供了较大的内部空间，布置上受限制也就减少了。

纯剪力墙体系：结构特点——该体系中竖向承重结构全部由一系列横向和纵向的钢筋混凝土剪力墙所组成，剪力墙不仅承受重力荷载作用，而且还要承受风、地震等水平荷载的作用，该体系侧向刚度大、侧移小，属于刚性结构体系。

适用范围——理论上讲该体系可建造上百层的民用建筑，但从技术经济的角度来看，地震区的剪力墙体系一般控制在35层、总高110m为宜。

实例分析：广州白云宾馆，该建筑共33层，横向布置钢筋混凝土剪力墙，纵向走廊的两遍也为钢筋混凝土剪力墙，墙厚沿高度由下往上逐渐减小，混凝土强度等级也随高度而降低。

筒体体系：结构特点——由框架或剪力墙合成竖向井筒，并以各层楼板将井筒四壁相互连接起来，形成一个空间构件，可将受力构件集中，形成较大的室内空间。

适用范围——超高层建筑都用筒体结构。

实例分析：美洲银行中心，由密集立柱围合成的空腹式筒体，属于一个矩形内筒外框架，拥有筒体结构主要的特征，内部空间大，并且平面布局也能非常灵活。

体系组合中体系：框支剪力墙体系：结构特点——建筑上部采用剪力墙结构，下部分采用框架体系来满足建筑功能对空间使用的要求。

适用范围——适用于高层旅馆、高层综合楼实例分析：北京粮食公司高层商店住宅，在底层，则作为框支剪力墙，使标准层中间6道横向剪力墙不落地面做成框架，形成较大空间作为商店营业厅用。

超高层建筑结构设计

超高层建筑结构设计随着城市化进程的加快以及土地资源的有限，超高层建筑越来越多地出现在我们的城市中。

超高层建筑作为一种垂直发展的解决方案，不仅能够充分利用有限的土地资源，还能够满足人们对于舒适居住和高效工作空间的需求。

然而，超高层建筑的结构设计具有复杂性和挑战性，需要充分考虑建筑材料、结构稳定性和抗震能力等因素，以确保建筑的安全性和可持续性。

1. 简介超高层建筑通常指高度超过300米的建筑物。

与传统的低层建筑相比，超高层建筑在结构设计上面临着更多的挑战。

为了确保建筑物在多变的外部环境和自身重力力的作用下能够保持稳定，结构设计师需要选择适当的结构体系。

2. 结构体系选择超高层建筑的结构体系通常采用框架结构、核心筒结构或者框架-核心筒混合结构。

框架结构由垂直柱和水平梁组成，能够有效地分担重力和水平荷载。

核心筒结构则是通过将主要水平荷载集中到中央核心筒上，使其承载大部分荷载，从而达到稳定的目的。

框架-核心筒混合结构则是结合了两种结构的特点，既保证了稳定性，又能够增大使用面积。

3. 建筑材料选择超高层建筑的建筑材料选择需要考虑结构的重量、抗震性和造价等因素。

常见的建筑材料包括钢结构、混凝土结构和复合结构。

钢结构具有轻质、高强度和可塑性的优势，但也存在着防腐、防火的问题。

混凝土结构则具有良好的耐久性和抗震性能，但施工周期较长。

复合结构则是结合了钢结构和混凝土结构的优势，既提高了建筑物的抗震性能，又减轻了结构的重量。

4. 抗震设计超高层建筑所处的地区通常面临着地震的威胁，因此抗震设计是结构设计的重要考虑因素之一。

抗震设计包括强度设计和位移设计两个方面。

在强度设计中，结构设计师根据地震作用下结构所承受的力量来确定结构材料的强度和尺寸。

而在位移设计中，结构设计师则考虑结构在地震作用下的变形情况，以保证建筑物的安全性和舒适性。

5. 稳定性设计超高层建筑的结构稳定性是结构设计的核心问题之一。

稳定性设计旨在确保建筑物在外部荷载的作用下不发生倾覆和破坏。

超高层建筑主流结构形式,巨型环桁架外伸臂核心筒

超高层建筑主流结构形式近几年，我国建了大量超高层建筑，其中核心筒体系用得比较多，基本上每个超高层建筑都有一个核心筒，不管是建筑或是设备使用的需要，结构也刚好利用，从各个工种来说核心筒非常有用。

多数超高层建筑都有核心筒在中间，周边配上一些支撑结构，目前以框架、巨型框架和外框筒这三种外周边结构居多。

总体来说，现在的结构体系多是一个核心筒一个框架，如果不能满足规范要求，加一个伸臂桁架、腰桁架或是斜撑，从200米到500米基本上都用这种结构。

1、框架+核心筒无论是哪种结构都是基本的，同时往往在这个基础上还有一个补强措施，在某个层面加上伸臂桁架和腰桁架。

巨框架已经具有腰桁架的形式，可能加伸臂桁架，有时还加斜撑。

柳州地王国际财富中心。

高303米，矩形底盘44米×44米，高宽比是6.8（高宽比虽然是一个很粗略的指标，但是可以显示设计难度，高宽比越大设计难度越大。

我个人认为比较正常的是7左右，7以下难度不大，超过8难度就来了，超过9就非常困难。

不过这仅是一个方面的指标，不是绝对的，还要看当地的自然条件，不要将7作为一个分界线），其结构为一个核心筒，加一个外周边的框架，每边4根柱，柳州自然条件比较好，六度区、风也不太大，在高宽比也不太大的条件下，这个结构设计并不困难。

加了加强层，当时参加审查时，这个指标的参数非常好，我们建议取消一个，后来取消。

重庆瑞安嘉陵帆影。

其外框架是椭圆形，半边错开，建筑高度440米（人可到达楼面高度），高宽比8.6。

重庆自然条件好，六度区，风不大，超高层建设条件有利。

由于该项目比较高，高宽比较大，采用五道加强层。

深圳京基100。

建筑高度441.8米，矩形平面，高宽比9.5，高宽比非常大，设计难度大，加之深圳风很大，七度区，采用框架+核心筒，同时加3道伸臂桁架和5道腰桁架。

此外，还加了斜撑。

2、巨型框架+核心筒巨型框架跨度很大，层高也很多，需要布置第二层桁架。

如果巨型框架还不能满足结构要求，可以加斜撑、单撑。

超高层建筑的结构设计与优化

超高层建筑的结构设计与优化一、引言超高层建筑是21世纪城市化发展的必然趋势和方向。

随着技术和材料的不断进步，建筑高度已经突破了1000米大关，挑战着我们对建筑构造的认知和设计的创新。

超高层建筑的结构设计是其稳定性和安全性的保障，在设计和建造中必须遵循一系列科学的原则和标准。

本文将对超高层建筑的结构设计和优化进行探讨。

二、超高层建筑的结构体系超高层建筑一般采用框架结构、框筒结构、钢管架结构等。

框架结构是由基础、柱子、梁和板面等组成的。

框筒结构和框架结构类似，不同之处在于加入了外围的斜撑。

钢管架结构则是采用钢管做框架，钢管间加入水平和垂直的布置的钢抗弯件构成的空间结构。

目前，钢管混凝土复合结构也逐渐应用于超高层建筑设计中。

三、超高层建筑的结构设计优化超高层建筑结构设计优化的目的是更好地保证其安全性和经济性。

具体方法包括极限状态设计、非线性分析设计和优化设计。

1、极限状态设计极限状态设计是基于超高层建筑各种累积荷载的极值情况，考虑结构的强度和稳定性进行的。

其目的是优化整个建筑的可靠性和安全性。

在设计过程中，需要考虑各种不同的荷载情况，如地震、风载、温度变化等。

2、非线性分析设计非线性分析设计是对超高层建筑结构进行模拟和计算，更好地了解其应力和变形的情况，以及可能存在的缺陷和弱点。

根据分析结果，采取相应的措施，如加强某些局部结构、改变结构方案、增加防护措施等。

3、优化设计优化设计是在满足结构强度和稳定性的前提下，在经济和施工方面寻找最优解。

在设计过程中，需要考虑抗震性能、经济性、施工难易程度、维护保养费用和时间等因素。

四、超高层建筑施工中的安全措施超高层建筑施工的安全性至关重要。

应采取各种安全措施，包括安全临时设施的设置、安全责任的明确、施工行为的监控、施工人员安全知识培训和切实可行的应急预案。

五、结论超高层建筑的结构设计和优化是其安全和可靠的保障。

需要制订科学的设计方案，并采取有效的安全措施，确保施工和运营过程中的安全性。

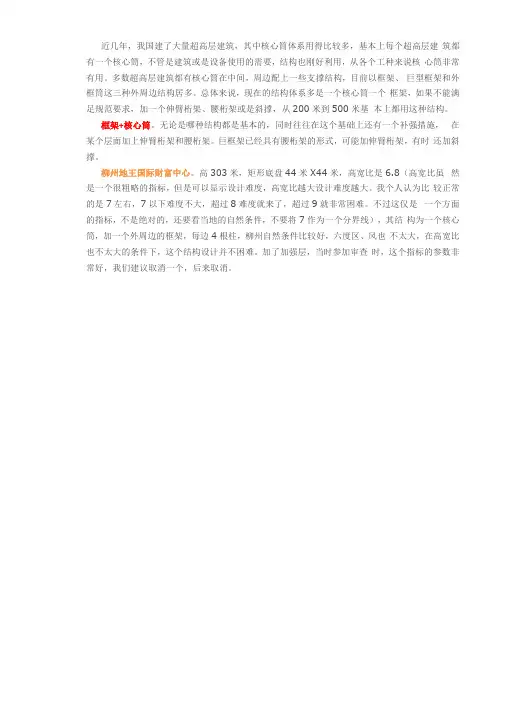

谈超高层建筑主流结构形式

近几年，我国建了大量超高层建筑，其中核心筒体系用得比较多，基本上每个超高层建筑都有一个核心筒，不管是建筑或是设备使用的需要，结构也刚好利用，从各个工种来说核心筒非常有用。

多数超高层建筑都有核心筒在中间，周边配上一些支撑结构，目前以框架、巨型框架和外框筒这三种外周边结构居多。

总体来说，现在的结构体系多是一个核心筒一个框架，如果不能满足规范要求，加一个伸臂桁架、腰桁架或是斜撑，从200米到500米基本上都用这种结构。

框架+核心筒。

无论是哪种结构都是基本的，同时往往在这个基础上还有一个补强措施，在某个层面加上伸臂桁架和腰桁架。

巨框架已经具有腰桁架的形式，可能加伸臂桁架，有时还加斜撑。

柳州地王国际财富中心。

高303米，矩形底盘44米X44米，高宽比是6.8（高宽比虽然是一个很粗略的指标，但是可以显示设计难度，高宽比越大设计难度越大。

我个人认为比较正常的是7左右，7以下难度不大，超过8难度就来了，超过9就非常困难。

不过这仅是一个方面的指标，不是绝对的，还要看当地的自然条件，不要将7作为一个分界线），其结构为一个核心筒，加一个外周边的框架，每边4根柱，柳州自然条件比较好，六度区、风也不太大，在高宽比也不太大的条件下，这个结构设计并不困难。

加了加强层，当时参加审查时，这个指标的参数非常好，我们建议取消一个，后来取消。

In ■仙:!XN rliii1■■ ,"料・nut”重庆瑞安嘉陵帆影。

其外框架是椭圆形，半边错开，建筑高度440米（人可到达楼面高度），高宽比8.6。

重庆自然条件好，六度区，风不大，超高层建设条件有利。

由于该项目比较高，高宽比较大，采用五道加强层。

深圳京基100。

建筑高度441.8米，矩形平面，高宽比9.5,高宽比非常大，设计难度大，加之深圳风很大，七度区，采用框架+核心筒，同时加3道伸臂桁架和5道腰桁架。

此外，还加了斜撑。

巨型框架+核心筒。

巨型框架跨度很大，层高也很多，需要布置第二层桁架。

论高层建筑设计要素及结构体系

论高层建筑设计要素及结构体系高层建筑设计要素及结构体系：高层建筑是城市化发展的重要标志之一，其设计要素和结构体系的确定直接关系到建筑的安全、稳定和美观性。

下面将详细介绍高层建筑设计的要素以及常见的结构体系。

一、高层建筑设计要素1.功能需求：高层建筑根据具体用途的不同，需要满足不同的功能需求。

例如，商业综合楼需要兼顾商业、办公和公共空间，住宅楼需要提供舒适的居住环境。

2.建筑形式：高层建筑的外形和造型直接影响到建筑的美观度和形象。

建筑设计师需要根据场地条件、环境要求和建筑功能来确定建筑形式，如塔楼、阶梯状结构或拱形结构等。

3.建筑材料：高层建筑的选材直接决定了建筑的结构强度和外观效果。

常见的建筑材料包括钢结构、混凝土、玻璃等。

考虑材料的成本、可持续性和可回收性等因素是选择建筑材料的重要考虑因素。

4.空间布局：高层建筑的空间布局需要考虑到内部功能的合理分配和空间的利用率。

建筑师需要平衡不同功能区域的面积和连通性，以及保证走廊、电梯和楼梯的合理布局。

5.防火安全：高层建筑的防火安全是楼房设计中最重要的要素之一、建筑设计师需要考虑到防火分区、防火门、消防通道、火灾报警系统等设施的设置，以保证建筑的防火安全性。

6.节能环保：随着人们对节能环保的重视，高层建筑的设计也需要考虑到能源利用效率和环境保护。

建筑师可以通过优化建筑外墙、采用节能材料、设计太阳能利用系统等方式来提高建筑的能源效率和环保性能。

二、常见的高层建筑结构体系1.钢结构：钢结构是目前高层建筑中最常用的结构体系之一、钢结构具有强度高、刚度好、施工周期短的优点，适用于大跨度和高层建筑。

2.混凝土结构：混凝土结构是另一种常见的高层建筑结构体系。

混凝土具有良好的抗压性能，可以满足高层建筑对强度和稳定性的要求。

3.钢混凝土结构：钢混凝土结构是钢结构和混凝土结构的组合。

它结合了钢结构的强度和混凝土的抗压性能，适用于高层建筑和大跨度结构。

4.空心板结构：空心板结构是一种比较常见的高层建筑结构体系。

爬、顶、滑!超高层建筑的三大模架体系介绍

爬、顶、滑！超高层建筑的三大模架体系介绍随着城市用地的日益紧张，超高层建筑成了不少一线城市的首选。

当前，可用于超高层建筑施工的模板及围护体系多种多样，比较常见的有爬模系统、滑模系统、顶模系统，这三种模板体系均可属于核心筒墙体结构先行施工的工艺。

爬模系统介绍爬模系统有专业厂家生产，构件设计为标准件，可厂家租赁，使用完毕后厂家可以回收。

爬模由下架、上架、附墙挂座、导轨、液压油缸系统、模板、护栏等组成。

爬模的原理是，根据墙体情况，布置机位，每个机位处设置液压顶升系统，架体通过附墙挂座与预埋在墙上的爬锥连接固定，爬升时先提升导轨，然后架体连同模板沿导轨爬升。

1 爬模系统的特点(1)、液压爬模可整体爬升，也可单榀爬升，爬升稳定性好。

(2)、操作方便，安全性高，可节省大量工时和材料。

(3)、爬模架一次组装后，一直到顶不落地,节省了施工场地，而且减少了模板、特别是面板的碰伤损毁。

(4)、液压爬升过程平稳、同步、安全。

(5)、提供全方位的操作平台，施工单位不必为重新搭设操作平台而浪费材料和劳动力。

(6)、结构施工误差小，纠偏简单,施工误差可逐层消除。

(7)、爬升速度快，可以提高工程施工速度。

(8)、模板自爬,原地清理，大大降低塔吊的吊次。

总体来说，爬模系统具有操作简便灵活，爬升安全平稳，速度快，模板定位精度高，施工过程中无需其他辅助起重设备的特点。

但一般机位较多，整体性不够好，承载力也不大。

2 爬模系统的爬升流程注意：钢筋绑扎钢筋完成进行;爬模能容易适应较薄的墙厚变化，但墙体突变时适应困难。

3 爬模质量控制(1)爬升前应检查混凝土墙体是否达到爬升所需强度，受力螺栓是否拧紧，附墙挂座是否牢固。

检查架体各个构件之间是否断开连接，检查电控系统是否正常工作，液压系统是否安全可靠。

是否已明确爬升单元的先后顺序。

(2)爬升中应待导轨提升超过最下层的附墙挂座，及时拆除附墙挂座及爬锥。

导轨提升到位后检查是否和附墙挂座无缝卡死。

超高层建筑方案

超高层建筑方案引言超高层建筑是指高度超过300米的建筑物，在城市发展中起到了举足轻重的作用。

它们不仅成为了城市的地标，还提供了大量的办公、商业和居住空间，为人们的生活和工作带来了便利。

本文将研究超高层建筑的设计方案，包括结构、建筑材料、安全性等方面的考虑。

结构设计超高层建筑的结构设计是确保其安全性和稳定性的核心要素。

在设计超高层建筑时，一般会考虑以下几种结构方案：1.钢结构：钢结构是一种常用的超高层建筑结构方案。

它具有重量轻、抗震性能好、施工周期短等特点。

钢结构在超高层建筑中广泛应用，能够承受大风、大地震等自然灾害的作用。

2.混凝土结构：混凝土结构是另一种常用的超高层建筑结构方案。

它具有承重能力强、成本低等优点。

混凝土结构适用于高层建筑的多数层次，包括基础、柱子和楼板等。

3.框架结构：框架结构是超高层建筑的一种经典结构方案。

它由柱子和梁组成，形成了一个坚固的框架结构，能够承受垂直和水平的荷载。

框架结构在超高层建筑中被广泛使用，能够提供较高的强度和刚度。

建筑材料超高层建筑的建筑材料选择对于其结构和建筑质量至关重要。

以下是一些常用的建筑材料：1.钢材：钢材是超高层建筑中常用的材料之一。

它具有高强度、耐腐蚀和抗震性能好的特点，非常适合用于超高层建筑的结构。

2.混凝土：混凝土是超高层建筑中主要的建筑材料之一。

它具有承重能力强、不容易燃烧和耐久性好的特点。

混凝土在超高层建筑中被广泛使用，可以提供稳定的结构和良好的防火保护。

3.玻璃：玻璃是超高层建筑中常用的外墙材料之一。

它具有透明、光滑和美观的特点，能够提供良好的室内采光和视野。

同时，玻璃也具有一定的隔热性能，有助于降低能耗。

安全性考虑超高层建筑的安全性是建筑设计中必须考虑的一个重要因素。

以下是一些常见的安全性考虑：1.防火设计：超高层建筑应考虑防火设计，采用防火材料和设备来防止火灾蔓延。

这包括安装自动灭火系统、设置消防通道和应急疏散楼梯等。

2.防震设计：由于超高层建筑容易受到地震的影响，因此需要进行防震设计。

高层建筑结构体系与结构布置概述

高层建筑结构体系与结构布置概述1. 引言高层建筑作为城市的地标性建筑之一，在城市发展中起到了重要的作用。

其设计与施工需要特别关注结构体系与结构布置，以确保建筑的稳定性和安全性。

本文将对高层建筑结构体系与结构布置进行概述，以便了解高层建筑结构设计的基本原理和方法。

2. 高层建筑结构体系概述高层建筑结构体系是指建筑物整体结构的组成方式和布置方式。

常见的高层建筑结构体系有框架结构、框剪结构、筒状结构和塔式结构等。

下面将对各种高层建筑结构体系进行简要介绍。

2.1 框架结构框架结构是一种常见的高层建筑结构体系，其特点是在垂直方向上由多层楼板和柱连接形成一个框架。

框架结构通常采用钢结构或混凝土结构。

在地震和风荷载下，框架结构通过柱和墙的竖向作用力将水平荷载传递到地基，具有较好的抗震性能和承载能力。

2.2 框剪结构框剪结构是在框架结构的基础上增加了剪力墙，以提高结构的抗震性能。

剪力墙通过对结构的水平荷载进行吸能和分散，减小了结构的位移和应力，提高了结构的稳定性。

框剪结构适用于高层建筑的抗震设计，并广泛应用于地震活跃地区。

2.3 筒状结构筒状结构是指通过设置筒状墙体或筒状柱体来构成建筑物的结构体系。

筒状结构具有较好的抗震性能和刚度，能够有效降低结构的位移和应力，对于高层建筑的抗震设计具有重要作用。

筒状结构还可以提供大空间的使用，减少结构支撑点的数量，提高建筑物的使用效率。

2.4 塔式结构塔式结构是一种利用塔式柱或塔式墙来支撑建筑物的结构体系。

塔式结构通常应用于超高层建筑的设计中，具有较高的抗风性能和抗震性能。

塔式结构的设计需要考虑结构的刚度和稳定性，并且对结构材料和施工工艺有较高要求。

3. 高层建筑结构布置概述高层建筑结构布置是指将各种结构体系按照一定的原则和要求进行合理布置。

结构布置不仅要考虑建筑的稳定性和安全性，还要考虑建筑的经济性和可行性。

下面将介绍几种常见的结构布置方法。

3.1 中心布置中心布置是指将结构的重心和承载力集中在建筑物的中心部位。

高层建筑结构体系

高层建筑结构体系1. 引言高层建筑是现代城市中不可或缺的部分，其结构体系直接关系到建筑的安全性、稳定性和经济性。

本文将详细介绍高层建筑的结构体系，包括结构的分类、构件的功能和相互作用等方面，旨在帮助读者深入理解高层建筑的结构设计。

2. 高层建筑结构分类在高层建筑中，常见的结构体系主要有钢筋混凝土框架结构、钢结构、预应力混凝土结构等。

以下将对每种结构体系进行详细介绍：2.1 钢筋混凝土框架结构钢筋混凝土框架结构是一种常用的高层建筑结构体系。

它由纵向和横向构件组成，纵向构件包括柱子和墙体，横向构件包括梁和板。

这种结构体系能够承受大风荷载和地震力，具有较好的刚度和抗震性能。

2.2 钢结构钢结构是利用钢材作为主要结构材料的高层建筑结构体系。

它具有轻质、高强度、易于加工和施工的优势，适用于高层建筑中跨度大的部分。

钢结构广泛应用于商业办公楼、体育馆和大型超市等建筑中。

2.3 预应力混凝土结构预应力混凝土结构是通过在混凝土构件中加入预应力钢筋来提高构件的承载能力和抗震性能的一种结构体系。

它具有较好的刚性和耐久性，适用于高层建筑和大跨度结构。

3. 高层建筑结构构件及其功能高层建筑的结构体系由各种构件组成，每个构件都具有不同的功能和作用。

以下将对常见的高层建筑结构构件进行介绍：3.1 柱子柱子是高层建筑中起支撑作用的纵向构件。

主要承受楼层和屋面的重力荷载，并将其传递到地基上。

柱子通常采用钢筋混凝土或钢结构材料制成，具有高强度和强刚度的特点。

3.2 墙体墙体是高层建筑中起承重和隔离作用的纵向构件。

它承受来自楼层和屋面的垂直荷载，并将其传递到地基上。

墙体通常采用钢筋混凝土或砌块制成，能够提高建筑的整体稳定性和抗震性。

3.3 梁梁是高层建筑中连接柱子和墙体的横向构件。

它承受横向荷载，如风荷载和地震力，并将其传递到柱子和墙体上。

梁通常采用钢筋混凝土或钢结构材料制成，能够提供建筑的整体刚度和稳定性。

3.4 板板是高层建筑中用于形成楼层和屋面的平面构件。

超高层建筑可采用的结构体系.doc

超高层建筑可采用的结构体系
下面是下面给大家带来关于超高层建筑可采用的结构体系的相关内容，以供参考。

我国已建造高度在150m以上的建筑150余栋。

可供选择的结构形式很多。

较为常见的结构形式包括：钢筋混凝土框架-核心筒结构、钢筋混凝土框架-剪力墙结构、钢框架-钢筋混凝土核心筒结构、钢框架-支撑结构、混合结构、巨型结构等。

近年来，新兴的斜网格结构在办公大厦中也有不少成功应用的案例。

可供选择的楼盖体系包括：钢—混凝土组合楼盖、钢筋混凝土梁板楼盖、钢筋混凝土预应力楼盖等。

从概念上讲，处于地震设防地区的超高层建筑应该遵循体型简单、规整的原则，在建筑平面和立面上尽量规则。

不过，体型规则并不等同于方盒子。

优秀的超高层建筑都能够将良好的使用功能、完美的体型和立面与合理的结构布置很好的统一起来。

综合考虑各种因素后，对结构形式的选择提出以下目标：
①充分保障建筑设计的要求，满足建筑外部形象和内部空间的设计要求，满足功能对结构形式提出的要求，尤其是金融机构对内部空间的要求。

②要充分考虑结构成本，这其中不仅仅要考虑结构建造的成本，还要考虑结构空间占用带来的面积损失成本，上部结构自重带来的地基和基础成本，以及建造周期缩短或增长带来的成本。

同时，还应当考虑建成后使用期内的结构维护成本。

③要考虑施工建造的可行性，要考虑材料采购和招标的便利性，施工工艺的成熟性、建造工期的可控性、现场施工的安全性等。

超高层建筑结构.doc

超高层建筑结构超高层建筑结构有哪些？超高层建筑结构体系是怎样的？下面是下面带来的关于超高层建筑结构的内容介绍以供参考。

超高层建筑结构体系的体系主要有框架结构、剪力墙、框架-剪力墙体系。

随着建筑高度的增加，这些传统的结构体系已经难以满足需求。

目前超高层建筑结构体系最常采用的是支撑-筒体结构。

随着对超高层结构的研究的不断深入，支撑-筒体结构已变化出很多不同的组合。

1.从支撑结构区分基本上每个超高层建筑都有一个核心筒，建筑功能或是设备使用都需要它，结构也需要利用核心筒，可见从各个工种来说核心筒是非常有用的，因此多数的超高层建筑都有核心筒在中间。

在周边就配上支撑结构，支撑结构以框架、巨型框架和外框筒居多。

框架-核心筒结构最为简单，也最常采用。

近年来，巨型框架结构得到了结构师的青睐，上海中心，深圳平安中心，天津高银117 大厦都采用了巨型框架的结构。

采用外筒的结构形式也正在逐渐增多。

例如广州西塔，外筒采用的是斜交网格。

外筒抗力是非常强的，无论是抗扭、抗震，以至于抗震能力比它的内筒还强，而且它抗扭的能力非常好。

2.从是否设置水平支撑体系区分上文提到的框架-核心筒，巨型框架-核心筒，外筒-核心筒的结构形式，结构的刚度是逐渐递增的，然而随着结构高度不断的增加，高宽比越来越大，这样的基本结构还不能满足规范对于刚度的要求，这时，往往需要在这个基础上增加一个补强的措施，就是增加水平的伸臂桁架和腰桁架。

伸臂桁架和腰桁架可以分别设置，也可以同时设置，可以设置单个的，也可以是多个的，根据结构刚度适度选择。

需要注意的是，伸臂桁架和腰桁架将会造成结构的刚度突变，应遵循能不能就不设，能少设就少设的原则。

3.从材料利用上区分高层建筑结构发展到了今天，传统的钢筋混凝土结构已不能满足发展的需求了，钢材的利用，使得结构的自重减轻，强度增加，被大量运用于高层建筑结构中。

传统的钢筋混凝土核心筒承担了85%的水平地震力，很快因为开裂、压碎而导致刚度及延性退化，不利于能量的消耗。

1超高层建筑的巨框框架-核心筒结构体系

技
施
工
术
次框架柱巨型框架柱
巨型框架的竖向布置
左图表示的是巨框的典型立面以及其间的次结构布置；右图说明的是当巨框的抗侧刚度不足时还可以加设斜撑来加强，即带斜撑的巨型框架。
可以不设次框架柱
施
工
滑动连接
技
术
工程实例
巨型框架—核心筒结构的布置形式主要根据建筑平面形状而变化，也需要根据所建场地自然条件的优劣来处理，因而形式是多样的，难以一一列举。我国近期兴建大量超高层建筑，其中很多是采用这种结构形式的，下面列举一些实例。结合本次活动，略为详细地介绍广州东塔的结构骨架。顺便说明的是：建筑高度不很高时没有必要为了使用而使用这种结构。
施
工
技
术
计算结果
• 自振周期 9.66S(Y）；9.30S(X）；4.18S(T) • 底部剪力（MN）：小震： 45（X）, 42（Y）风荷：100（X）, 101 (Y) • 层间位移角（规范要求≤ 1/500）小震：1/875 (X),1/845（Y）风荷：1/580 (X),1/529（Y） • 剪重比：（规范要求≥1.2%），两向均远不足，需要调整
巨柱底部截面达60多平米，沿竖向分段减小
施
工
技
术
天津周大福中心
•楼高94层, •高度530m（443m）, •平面为带大圆角且四边略凹的方形，底部：61m×61m，沿竖向逐步减小 •结构高宽比：约 7.3 •每角两根巨柱，在最底部处用强梁连结
施
工
技
术
中国尊
•楼高108层， •高度524m,地下7层 •平面为带圆角的方形 •尺寸：底部：78m×78m 中上：54m×54m 顶部：69m×69m • 结构高宽比为7.2 • 八柱巨框双向斜撑

多高层建筑结构体系分类

多高层建筑结构体系分类多高层房屋结构体系包括水平结构体系（楼、屋盖系统）和竖向结构体系（墙、柱）。

其中水平结构体系中的楼（屋）盖结构承受并传递竖向荷载给竖向构件。

并作为刚性楼盖利用其平面内的无限刚度协调各抗侧构件的变形和位移；竖向构件承受并传递竖向荷载。

竖向结构体系的墙、柱与水平结构体系中的梁板共同组成房屋的抗侧空间结构，共同抵抗侧向力作用。

多高层建筑的结构体系主要有框架结构、剪力墙结构、框架—剪力墙结构、框支剪力墙结构，高层建筑结构体系中还有筒体结构（包括框架—核心筒结构、筒中筒结构）以及其他复杂高层结构形式，如带转换层高层建筑结构形式，多塔结构形式，另外还有型钢—混凝土构件组合的混合结构形式等。

下面就常见的几种结构体系作一些阐述。

1.框架结构体系框架结构体系由框架梁、柱、板等主要构件组成。

按照框架布置方向的不同，框架结构体系可分为横向布置、纵向布置和双向布置三种框架结构形式。

横向框架布置形式是20世纪90年代以前常用的一种框架布置形式。

由于当时的条件限制，内力分析主要是采用手算方式进行，计算机辅助设计只能进行简单的平面框架内力分析，所以房屋建筑往往布置为横向框架、纵向联系梁的结构形式，其特点是横向框架承担竖向荷载和平行于房屋横向的水平荷载。

2.剪力墙结构体系剪力墙结构体系是指竖向承重结构由剪力墙组成的一种房屋结构体系。

剪力墙的主要作用除承受并传递竖向荷载作用外，还承担平行于墙体平面的水平剪力。

《建筑抗震设计规范》GB 50011—2001把剪力墙称为抗震墙。

剪力墙承受竖向荷载及水平荷载的能力都较大。

其特点是整体性好，侧向刚度大，水平力作用下侧移小，并且由于没有梁、柱等外露构件，可以不影响房屋的使用功能。

缺点是不能提供大空间房屋，结构延性较差。

剪力墙结构适用范围较大，从十几层到几十层都很常见，由于剪力墙结构能承受更大的竖向力和水平力作用，横向刚度大，因此比框架更适合用于高层建筑的结构体系布置中。

3种超高层建筑施工系统

3种超高层建筑施工系统目前，用于超高层建筑施工的模板系统包括爬模系统、滑模系统和顶模系统。

这3种模板体系均可用于核心筒墙体结构先行施工的工艺。

爬模系统爬模系统是依据墙体状况，布置机位，每个机位处设置液压顶升系统，架体利用附墙挂座与预埋在墙上的爬锥连接固定，爬升时先提升导轨，然后架体连同模板沿导轨爬升。

一、爬模系统的特征1、液压爬模可整体爬升，也可单榀爬升，爬升稳定性好。

2、操作便利，平安性高，可节约大量工时和材料。

3、爬模架一次组装后，一直到顶不落地，节约了施工场地，而且削减了模板，特殊是面板的碰伤损毁。

4、液压爬升过程平稳、同步、平安。

5、供应全方位的操作平台，施工单位不必为重新搭设操作平台而铺张材料和劳动力。

6、结构施工误差小，纠偏简洁，施工误差可逐层消退。

7、爬升速度快，能够提升工程施工速度。

8、模板自爬，原地清理，大幅降低塔吊的吊次。

9、爬模系统具有操作简便敏捷，爬升平安平稳，速度快，模板定位精度高，施工过程中无需其他帮助起重设备的特征。

但一般机位较多，整体性不够好，承载力也不大。

爬模能简单适应较薄的墙厚变化，但墙体突变时适应困难。

二、施工要点每次浇筑混凝土面距模板顶面不应少于5cm。

浇筑混凝土时，应用插入式振捣器捣固，并应避让接触模板、对拉螺栓、钢筋或空心支撑。

混凝土浇筑后，强度达到2.5MPa以上方可拆模翻倒。

每一节模板安装前均应清除表面灰浆污垢，整修变形部位并涂刷脱模剂。

模板沿墩身周边方向应始终保持顺向搭接。

爬模施工过程中，应常常检查中线、水平，发觉问题准时订正。

混凝土可采纳洒水养护，当桥墩过高供水困难时，可采纳混凝土养护液养护。

墩身混凝土脱模部分应准时用水泥砂浆堵塞对拉螺栓孔及修补表面缺陷。

爬模的接料平台、脚手平台、拆模吊篮的荷载，应平衡，不得超载，严禁混凝土吊斗碰撞爬模系统。

滑模系统滑模施工工艺广泛应用于钢筋混凝土的筒壁结构、框架结构、墙板结构。

对于高耸筒壁结构和高层建筑的施工，效果尤为显著。

浅论超高层建筑的巨型结构体系

浅论超高层建筑的巨型结构体系【摘要】本文介绍了巨型结构的概念以及巨型结构体系的分类。

介绍了代表建筑物在世界各国的应用。

通过现有的工程总结，提出了巨型结构的发展趋势。

【关键词】超高层，巨型结构，工程实例，发展趋势前言超高层建筑承受的主要荷载是水平荷载和自重荷载，按照结构抵抗外部作用的构件组成方式，超高层建筑结构体系主要有：框架结构体系、剪力墙结构体系、筒体结构体系、框架一剪力墙(筒体)结构体系和巨型结构体系等同[1]。

目前超高层建筑结构体系已进入巨型结构体系发展阶段，尽管巨型结构体系工程应用还不广泛，但其发展历史可以追溯到1965年。

美国SOM设计事务所在设计汉考克大厦时，为了提高结构抗水平荷载刚度，创造性提出了巨型结构体系。

由于巨型结构体系具有良好的建筑适应性和高效的结构性能，因此陆续在一些超高层建筑工程中得到推广应用。

一、巨型结构体系的概念（一）巨型结构定义巨型结构体系或称超级结构体系是指在一幢建筑中，由数个大型结构单元所组成的主结构与常规结构构件组成的子结构共同组成建筑的结构体系。

（二）巨型构件大型结构单元通常是由不同于普通梁柱概念的大型构件——巨型柱和巨型梁组成的简单而巨型的桁架或框架等结构，巨型梁、柱都是空心的、格构的立体杆件，它们的截面尺寸通常很大。

1、巨型柱：其截面尺寸常超过一个普通框架的柱距，可以是一个由楼梯间或电梯间构成的钢筋混凝土井筒。

2、巨型钢结构：通常为一个空间格构式桁架。

3、巨型梁：其截面尺寸通常可达一至二个楼层的高度，沿建筑物的高度方向通常每隔多层才设置一道巨型梁，因此整个建筑往往只有数道巨型梁。

（三）巨型结构类形1、按建筑材料区分：巨型钢筋混凝土结构、巨型钢骨钢筋砼结构、巨型钢——钢筋混凝土混合结构及巨型钢结构。

2、按主要受力形式划分：巨型框架结构（包括巨型钢筋混凝土框架和巨型钢框架等）、巨型桁架结构（包括桁架筒体）、巨型悬挂结构、巨型分离式筒体结构等四种基本类型。

目前，国外进行方案设计或研究中的超高层建筑高度已达到或大于800～1000米，这些结构大都采用的巨型结构体系。

高层建筑的四大结构体系

高层建筑的四大结构体系目前国内高层建筑的四大结构体系：框架结构、剪力墙结构、框架剪力墙结构和筒体结构。

一、框架结构体系：框架结构体系是由楼板、梁、柱及基础四种承重构件组成。

由梁、柱、基础构成平面框架，它是主要承重结构，各平面框架再由连系梁连系起来，即形成一个空间结构体系，它是高层建筑中常用的结构形式之一。

一般用于钢结构和钢筋混凝土结构中，由梁和柱通过节点构成承载结构，框架形成可灵活布置的建筑空间，使用较方便。

钢筋混凝土框架按施工方法的不同。

又可分为：①梁、板、柱全部现场浇筑的全现浇框架；②楼板预制，梁、柱现场浇筑的部分现浇框架；③梁、板预制，柱现场浇筑的半装配式框架；④梁、板、柱全部预制的全装配式框架。

优点：建筑平面布置灵活，能获得大空间，建筑立面也容易处理，结构自重轻，计算理论也比较成熟，在一定高度范围内造价较低。

缺点：框架结构本身柔性较大，抗侧力能力较差，在风荷载作用下会产生较大的水平位移，在地震荷载作用下，非结构构件破坏比较严重。

适用范围：框架结构的合理层数一般是6到15层，最经济的层数是10层左右。

由于框架结构能提供较大的建筑空间，平面布置灵活，可适合多种工艺与使用的要求，已广泛应用于办公、住宅、商店、医院、旅馆、学校及多层工业厂房和仓库中。

二、剪力墙结构体系在高层建筑中为了提高房屋结构的抗侧力刚度，在其中设置的钢筋混凝土墙体称为“剪力墙”，剪力墙的主要作用在于提高整个房屋的抗剪强度和刚度，墙体同时也作为维护及房间分隔构件。

优点：由钢筋混凝土墙体承受全部水平和竖向荷载，剪力墙沿横向纵向正交布置或沿多轴线斜交布置，它刚度大，空间整体性好，用钢量省。

历史地震中，剪力墙结构表现了良好的抗震性能，震害较少发生，而且程度也较轻微，在住宅和旅馆客房中采用剪力墙结构可以较好地适应墙体较多、房间面积不太大的特点，而且可以使房间不露梁柱，整齐美观。

缺点：剪力墙结构墙体较多，不容易布置面积较大的房间，为了满足旅馆布置门厅、餐厅、会议室等大面积公共用房的要求，以及在住宅楼底层布置商店和公共设施的要求，可以将部分底层或部分层取消剪力墙代之以框架，形成框支剪力墙结构。
