配电SCADA系统的主站设置
SCADA服务器配置手册
系统主文件夹的位置,开始-最常用的应用程序-第一个选项,如下图所示:
打开主文件夹后的效果:
点击“向上”的三角形符号
可以找到“DataBaseRoot”,“opt”,“etc”等文件
然后将Wind.sql文件中的所有内容拷贝到刚才打开的的命令行里的Mysql〉后面(右键粘贴),如下图所示:至此完成新的数据库结构拷贝。
3.退出Mysql的编辑:
在命令行里的mysql>后输入如下命令即可退出Mysql的编辑。
mysql>quit
Bye
9)设置服务器的自启动项:
etc文件夹在主文件夹目录下
选择“是”
SELiux设置选择“禁用”点击“前进”
选择“是”
选择“前进”
选择“前进”
选择“前进”
跳过创建用户后,直接下一步
选择“前进”
选择“结束”
选择“确定”并点击“结束”
3.启动服务器Linux系统,配置数据库服务器
3.1进入linux系统
点击开始按钮执行:系统设置-〉服务器设置-〉服务
3.2设置LINUX系统的服务
10)按Tab键切换到Accept按钮回车,在画面右侧出现DG0分支后按TAB键切换到next回车
11)在Virtual disks内出现DG0分支,按Tab键切换到Accept按钮,回车。
12)按Tab键切换到YES,回车。
13)按Tab键切换到YES,回车。
14)待整合完成后按TAB键切换到BACK处,在RAID BIOS在右下方virtual drives选项中出现DG0,表示DG0配置完成。配置DG1操作重复以上步骤。
SCADA系统操作手册
江西天然气管网一期工程SCADA系统操作手册与用户指南编制单位:中油龙慧自动化工程有限公司2009年11月版权所有未经中油龙慧自动化工程有限公司的书面许可,本手册的任何部分不能被复制,储存于一个可检索系统,或以任何包括电子、机械、复印、记录或其它方式进行传播。
我们对使用这里所包含的信息,不履行版权或专利责任。
本手册中的信息可能在不事先声明的情况下被修改,对此中油龙慧自动化工程有限公司不承担责任。
本手册所描述的软件(含系统软件、应用软件及在上述软件基础上组态开发的软件)是在授权或不扩散协议下完成的。
本软件、手册只能按合同规定的条款使用或拷贝。
2009年中油龙慧自动化工程有限公司版权所有地址:廊坊金光道54号邮编:065000电话:传真:0316-注册商标本手册所有作为注册商标或服务商标的条款都被相应大写。
中油龙慧自动化工程有限公司不能确保这里的信息的准确性。
使用本手册中的任何内容不应被认为影响任何注册商标或服务商标的有效性。
例如:Vijeo Citect是Schneider Electric的注册商标Windows、Windows XP、Microsoft Office Excel 是Microsoft Corporation 的注册商标。
目录一、系统概述 (2)二、故障分级 (3)三、MMI 操作 (5)3.1.登陆 (5)3.2.操作画面窗口介绍 (6)3.2.1.上窗口菜单 (6)3.2.2.下窗口菜单 (6)3.3.操作画面主画面介绍 (6)3.3.1.主菜单页面 (6)3.3.2.工程简介页面 (7)3.3.3.系统配置页面 (8)3.3.4.控制流程图页面 (9)3.3.5.撬的控制流程图 (13)3.3.6.趋势图页面 (14)3.3.7.流量参数一览表页面 (17)3.3.8.模拟量参数一览表页面 (17)3.3.9.阀门状态设置一览表 (18)3.3.10.报警页面 (19)3.3.11.事件记录页面 (20)3.3.12.帮助页面 (20)3.3.13.工程师页 (21)3.4历史归档和报表归档的注意事项 (23)四站控PLC上电部分 (24)引言本手册的阅读对象应该是负责SCADA系统操作维护的工程师,具有一定的计算机和自动化的基础知识,了解江西天然气管网工程SCADA系统的结构、功能和控制原理。
配电自动化功能规范

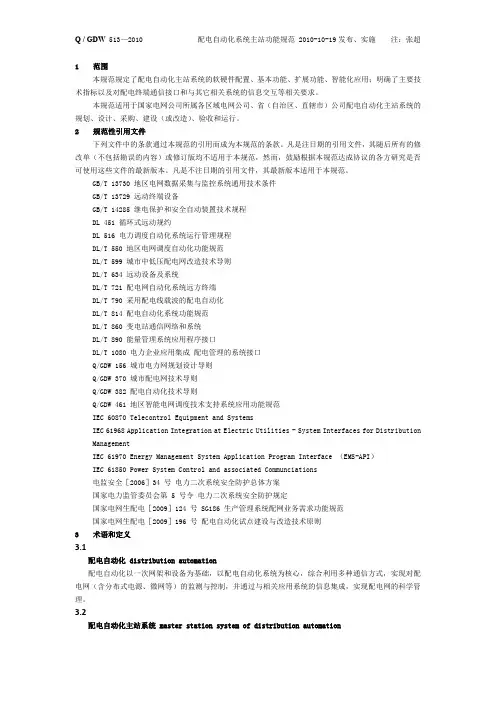

1范围本规范规定了配电自动化主站系统的软硬件配置、基本功能、扩展功能、智能化应用;明确了主要技术指标以及对配电终端通信接口和与其它相关系统的信息交互等相关要求。
本规范适用于国家电网公司所属各区域电网公司、省(自治区、直辖市)公司配电自动化主站系统的规划、设计、采购、建设(或改造)、验收和运行。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本规范。
GB/T 13730 地区电网数据采集与监控系统通用技术条件GB/T 13729 远动终端设备GB/T 14285 继电保护和安全自动装置技术规程DL 451 循环式远动规约DL 516 电力调度自动化系统运行管理规程DL/T 550 地区电网调度自动化功能规范DL/T 599 城市中低压配电网改造技术导则DL/T 634 远动设备及系统DL/T 721 配电网自动化系统远方终端DL/T 790 采用配电线载波的配电自动化DL/T 814 配电自动化系统功能规范DL/T 860 变电站通信网络和系统DL/T 890 能量管理系统应用程序接口DL/T 1080 电力企业应用集成配电管理的系统接口Q/GDW 156 城市电力网规划设计导则Q/GDW 370 城市配电网技术导则Q/GDW 382 配电自动化技术导则Q/GDW 461 地区智能电网调度技术支持系统应用功能规范IEC 60870 Telecontrol Equipment and SystemsIEC 61968 Application Integration at Electric Utilities - System Interfaces for Distribution ManagementIEC 61970 Energy Management System Application Program Interface (EMS-API)IEC 61850 Power System Control and associated Communciations电监安全[2006]34 号电力二次系统安全防护总体方案国家电力监管委员会第 5 号令电力二次系统安全防护规定国家电网生配电[2009]124 号 SG186 生产管理系统配网业务需求功能规范国家电网生配电[2009]196 号配电自动化试点建设与改造技术原则3术语和定义3.1配电自动化 distribution automation配电自动化以一次网架和设备为基础,以配电自动化系统为核心,综合利用多种通信方式,实现对配电网(含分布式电源、微网等)的监测与控制,并通过与相关应用系统的信息集成,实现配电网的科学管理。
SCADA系统安全操作规程
SCADA系统安全操作规程1.1 控制中心系统组成系统由三台服务器、三台工作站、模拟屏、UPS、路由器、交换机等以及相关软件组成,三台服务器分别为主域服务器、WEB服务器和数据库服务器;三台工作站为工程师工作站、通讯前置机、调度控屏工作站。
软件为:以WIN2000高级服务器版为服务器端操作系统,以WIN2000专业版为工作站操作系统,使用MS SQL2000作为中心数据库,使用IIS作WEB端。
使用荣林公司开发的开月系统作为SCADA软件。
1.2 控制中心操作程规1.2.1开机程序1.2.1.1开总电源;1.2.1.2开空调电源,等30秒后开空调机;1.2.1.3待空调机运行稳定后(约1—2分钟),开UPS电源(墙上的开关),等1—2分钟;1.2.1.4按UPS上“ON”开关,等UPS完成自检后,“BYPASS”灯灭;1.2.1.5开主机柜底部防雷电源插座上的开关,等待半分钟;1.2.1.6依次打开光纤接入盒、协议转换器、路由器及交换机电源,等待数分钟;1.2.1.7打开主域服务器以administrator用户名及密码登录,等待数分钟;1.2.1.8依次打开WEB服务器、数据库服务器,并分别以administrator用户名、密码登录,并等待服务器启动完成;1.2.1.9打开模拟屏电源;1.2.1.10依次打开通讯前置机、调度控屏工作站、工程师工作站;1.2.1.11在通讯前置机及调度控屏工作站分别运行天月系统和控屏软件。
1.2.2关机程序1.2.2.1关闭通讯前置机及调度控屏工作站分别运行天月系统和控屏软件;1.2.2.2关闭三台工作站;1.2.2.3关闭模拟屏;1.2.2.4关闭三台服务器;1.2.2.5关闭光纤接入盒、协议转换器、路由器及交换机;1.2.2.6关闭UPS;1.2.2.7关闭空调电源;1.2.2.8关闭总电源。
1.2.3断电处理1.2.3.1关闭空调1.2.3.2关闭三台服务器的显示屏;1.2.3.3关闭模拟屏;1.2.3.4关闭工程师工作站;1.2.3.5关闭通讯前置机的显示屏;1.2.3.6打开发电机。
SCADA系统MMI操作规程
SCADA系统MMI 操作规程SCADA(Supervisory Control And Data Acquisition)系统实现北京调控中心对压气站的监控和数据采集。
一. MMI操作1. 操作环境介绍与登陆FIX启动后,系统自动进入压气站主菜单画面,点击登陆按钮,弹出登陆对话框。
输入用户登录名、用户登录口令。
登陆成功后,按照操作者所拥有的权利系统赋予了相应的操作。
例如:操作员只能进行画面的切换、电动阀的起停、流程的切换等一些简单的操作;而系统管理员除了可以进行上面的操作,还可以进行报警点的更改、历史数据的备份、登陆用户的添加与删除等一些系统操作。
2. 操作画面概述每幅图形由标题区、状态区、图形操作区、工作曲和报警条组成。
标题区:指出该页面的标题。
状态区:反映当前系统时间、登陆用户,以及是站控还是调度中心控制。
图形操作区:实现图形之间相互切换。
工作区:反映站控作情况。
报警条:显示系统最后一条报警,并显示出报警时间、报警位号、报警类型、报警描述、报警确认和报警消音等信息。
报警条中显示的报警如果未得到操作员的确认,以红色显示;若操作员双击此报警以确认之,此报警会显示绿色,并有“√”确认提示。
如果想查看所有报警请进入报警总揽页面。
3. 系统各操作画面3.1流程画面操作流程图画面详细显示了工艺流程(上图)、清管区、分离计量区、压缩机区、空压机区、北曹山流程、电气配置等各设备的详细参数及状态信息;操作员还可看到以下参数:?压缩机氮气供给压力进站温度?站出口总流量?清管站阴极保护同步电流/电位等等。
(1)空压机流程图(2)清管站流程图(1)分离计量区流程图(4)压缩机区流程图(5)北曹山流程图(6)电气配置图3.2其它画面3.2.1报警一览画面如下图所示,可以将系统产生的所有报警集成显示,它可以将系统在任意时刻产生的任意报警以报警产生的时间为依据逆序排列,亦即最新的报警总在最上方显示。
报警一览表中英文标注的含义为:?ACK:报警应答?TIME IN:报警产生的时间?TAGNAME:报警信息的位号?STATUS:报警状态?VALUE:报警值?ETA:过程值报警的单位?DESCRIPTION:报警描述报警颜色与报警类型:?红色闪烁:表示未被确认的报警?CFN(channge from normal,开关量报警):黑色(确认后)?LOLO(low low alarm,模拟量低低报警):红色(确认后)?LO(low alarm,模拟量低报警):黄色(确认后)?HI(high alarm,模拟量高报警): 黄色(确认后)?HIHI(high high alarm模拟量高高报警): 红色(确认后)操作员确认报警可有以下几种方法,所有确认后的报警均在ACK标题下显示“√”:?单击“报警确认”按钮,可以将报警一览中的所有可见的报警全部确认;?双击报警栏中的指定报警条,可以确认此指定报警?在工艺流程画面中,亦可双击报警条进行确认3.2.2站控制画面(1) 站控站自动启动命令由操作员通过点击确认“站控自动启动命令”命令后站控PLC程序自动执行。
配电自动化 6 配电SCADA(2014)
2)配电SCADA系统的软件逻辑构成
数据处理系统是SCADA系统的核心部分。首先,它包括 SCADA数据库和数据库维护的功能 前置机系统和现场的 RTU/FTU 打交道,完成系统和监 控对象的接口。前置机软件包括串行口通信功能、规 约转换功能、数据预处理功能以及和数据处理系统通 信的功能 人机联系工作站负责提供用户界面,如图形、表格甚 至声音、动画等等。此外,人机联系工作站还为用户 提供向RTU/FTU发控制命令(如遥控)的手段
2 配电SCADA系统的基本组织模式
1) 配网SCADA的基本监控对象 监视向配电网供电的变电站10kV出线 10kV线路的监控 10kV开闭所、配电变电所的监控。 监测内容:开关状态,有功功率、无功 功率、三相电流、三相电压、功率因数、 分接头位置等 。 控制内容:负荷开关、断路器的遥控操 作。
Y市城区配电SCADA系统主干信道的通信设备
Motorola公司的MOSCAD配电SCADA系统
Motorola公司的MOSCAD配电SCADA系统
Motorola公司的MOSCAD配电SCADA系统
配电SCADA主站系统各模块功能
(1)主服务器和备服务器:存放实时数据和历史数据, 且两台服务器互为备用; (2)SDE 服务器: GIS 系统的服务器,存放 GIS 系统所有 的电子地图、设备属性数据、用户资料等数据; (3)GIS 工作站:显示以地图为背景的实时系统运行工 况图; (4)调度员工作站:显示系统单线图和实时数据; (5)图形编辑/生产管理工作站: GIS 系统维护和日常 的生产管理; (6)高级应用软件工作站:高级应用软件计算,分析; (7)维护工作站:对整个网络进行监视,维护; (8)数据采集(通信)工作站:相当于前置机功能,用来 和子站进行通信中,由于采用了网络终端服务器,数 据采集工作站(前置机)被省略。
配电网主站及终端调试
第二章配电网仿真系统整体结构三、仿真系统主要实现的功能本次仿真培训为四方华能公司的CSDA2000配网自动化系统方案,该系统是国内最早针对配电网改造需求而诞生的国家重点产品之一。
1、配电主站软件功能:配网自动化主站系统的软件子系统及功能主要包括:配电SCADA、配电PAS、配电GIS、配电FA、配电网改造设计分析系统。
2、配电网通信处理:通信数据采集及处理,规约及介质转换(CSE200通信处理机)。
3、配电自动化终端:测控、保护、通信及故障处理(CSF206LS型、CSF101型FTU)。
4、大屏幕投影。
第一层为现场设备层:主要为FTU、TTU、远动终端单元(RTU)和电量集抄器等构成,这些设备统称为配电自动化终端设备。
在柱上开关处安装馈线终端单元(FTU),完成对柱上开关的监控。
①FTU的工作电源一般来自FTU自身携带的免维护蓄电池;开关的操作电源以及蓄电池的充电电源一般来自柱上开关两侧的电压互感器器。
②FTU一般采用高性能单片机作为CPU,具有带光电隔离的开关量输人和交流样功能,具有对时功能和定值远方下装和召唤功能;具有故障检测和上报功能;具有抗恶劣环境(高温、严寒、防雷、防尘、防雨等)功能。
③在配电变压器处安装监测单元(FTU),除了完成配电变压器进行常规监测外,一般还具有低压侧无功电压综合控制、分散用户抄表集中器与电能核算功能。
④在配电开闭所和配电变电站安装远动终端单元(TTU),电量集抄器安装于配电变压器附近,用于采集分散用户的电量数据为用电科学管理提供依据。
2、第二层为区域集结层:以110kV变电站或重要配电开闭所为中心,将配电网划分成若干区域,在各区域中心设置配电子站又称区域工作站,用于集结所在区域内大量分散的配电终端设备,如馈线终端单元(FTU))、配变终端单元(TTU)和电量采集器的信息。
3、第三层为配电自动化子控制中心层:建设在城市的区域供电分局,一般配备基于交换式以太网中档配电自动化后台系统,往往还包括配电地理信息系统、需方管理和客户呼叫服务系统等功能,用于管理供电分局范围内的配电网。
SCADA系统网络设备配置手册
文件名称:《SCADA系统网络设备配置手册》文件编号:编制:审核:批准:生效日期:受控编号:国电联合动力技术有限公司国电风电设备调试所网络设备的配置和使用目录一、24口交换机的配置 (2)1.124口交换机的初始化配置 (5)1.2设置交换机的VLAN和TRUNK (6)二、路由器的配置 (7)2.1路由器的初始化配置 (7)2.2设置路由器F0/0为4个子接口 (8)三、清除交换机及路由器口令 (9)3.1清除交换机口令 (9)3.2清除路由器口令 (10)3.3设置交换机及路由器的口令和主机名 (10)四、天融信防火墙现场修改配置 (11)4.1网关—网关 (11)4.2修改超时时间 (12)4.3导入一个已经配置好的风场防火墙的CFG文件 (13)4.4修改内外网接口IP地址 (15)4.5修改默认路由 (17)4.6重新添加虚接口 (19)4.7重新添加静态隧道 (20)4.8修改隧道保护子网 (22)4.9修改地址转换 (23)4.10查看第二阶段是否协商成功 (24)4.11重启VPN引擎 (25)4.12地址转换 (26)五、交换机配置手册 (28)5.1研华交换机 (28)5.2摩莎交换机 (32)5.3东土交换机 (34)一、24口交换机的配置24口交换机主要是为了配置vlan,大概有人会问为什么要配置vlan?这是因为同一网段如果起广播风暴的话就会导致整个网络瘫痪,所以在一个风场中一般要组成几个不同网段的环网。
一般情况下我们都是利用windows提供的超级终端软件配置交换机,用超级终端配置交换机之前要先用com线把交换机和电脑连起来,com线的com端接到电脑的com口上,com线的水晶头接到24口交换机的CONSOLE端口上。
超级终端软件的打开路径是windows的开始菜单—程序—附件—通讯—超级终端,打开超级终端后会出现如下对话框。
写入任意名称选择一个图标单击确定就可以了,会出现如下对话框:单击确定,出现如下对话框:单击还原为默认值,出现如下对话框:单击确定后如下图:在vlan>后输入en后回车,系统会提示输入密码,输入密码后就可以按照如下说明来配置交换机了。
SCADA(电力监控)系统介绍
3
二、远动系统的功能和优越性
(一)远动系统的功能 1.遥控。调度所对远方变电站的被控对象(如开关等)进 行操作。 2.遥测。将变电站的被测对象(如电流、电压等)传送到 调度所。
3.遥信。将变电站的被控对象(如开关位置信号等)传送 到调度所。
4.遥调。调度所对远方变电站的被控对象的工作状态和参 数(如变压器的输出电压等)进行调整。
2013年7月11日 12
修改、查询、统计和打印。管理信息中包括设备数据库信息, 设备制造厂家信息,生产日期,保修期,额定电压电流等需 要了解的信息;也包括操作记录、缺陷记录、修试记录、巡 视记录、事故异常记录、运行记事簿、开关跳闸记录、保护 工作记录等设备运行记录。 2.运行记录功能 2.1操作记录:操作记录设有操作日期、操作人、操作内容, 不同的用户登录设有不同的权限,普通用户只有添加权限, 管理用户具有添加、删除、修改各项权限。 2.2缺陷记录:缺陷记录设有日期、缺陷内容、缺陷编号、缺 陷类别、发现人、报告时间、接受报告人、消除时间、工作 负责人、验收人。缺陷编号由系统生成;缺陷类别根据管理 制度分为Ⅰ、Ⅱ、Ⅲ类;消除时间、工作负责人、验收人等 内容可以在登录修试记录时自动生成。缺陷内容的登录尽可 能使用运行规程中定义和使用的专用术语和名称。
沈阳浑南有轨电车SCADA(电力监控) 系统介绍
概述
SCADA又称远动(Supervisory Control And Data Acquisition),其定义是:监控和数据采集。 远动就是应用远程通信技术对远方运行设备进行监 视和控制,以实现远程信号、远程测量、远程控制和远 程调节等各项功能。 远动技术是随着生产过程自动化程度的日益提高而 发展起来的,是自动化技术与远程通信技术在电力生产 上的有机结合。
SCADA系统基本概述
SCADA系统基本概述一、SCADA系统介绍SCADA是Supervisory ControI And Data AcquiSition System (数据采集与监视控制系统)的缩写,SCADA系统是对分布距离远,生产单位分散的生产系统的一种数据采集、监视和控制系统。
它应用领域很广,可以应用于电力、冶金、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域,其中在电力系统中的应用更为广泛,发展技术也最为成熟。
它在远动系统中占重要地位,可以对现场的运行设备进行监视和控制,以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能,即我们所知的“四遥”功能。
RTU(远程终端单元),FTU(馈线终端单元)是它的重要组成部分。
在现今的变电站综合自动化建设中起了相当重要的作用。
它是架构在PC 之上的生产自动化控制系统。
当然不同领域的应用,所需功能也不尽相同,但是它们都具有以下基本特色:图形操作介面;系统状态动态模拟;即时和历史资料趋势曲线显示;警报处理系统;资料获取取与记录;报表输出。
二、SCADA模块构成SCADA系统会包括以下的子系统:1、人机界面(human machine interface,简称HMI)是一个可以显示程序状态的设备,操作员可以依此设备监控及控制程序。
人机界面(或简称为HMI)一个可以显示程序状态的设备,操作员可以依此设备监控及控制程序。
HMI会链接到SCADA系统的数据库及软件,读取相关信息,以显示趋势、诊断数据及相关管理用的信息,如定期维护程序、物流信息、特定传感器或机器的细部线路图、或是可以协助故障排除的专家系统。
HMI系统常会用图像的方式显示系统的信息,而且会用图像模拟实际的系统。
操作员可以看到待控制系统的示意图。
例如一个连接到管路的泵浦图标,可以显示泵浦正在运转,及管路中液体的流量,操作员可以使泵浦停机,HMI软件会显示管路中液体流量随时间下降。
模拟图会包括线路图及示意图来表示制程中的元素,也可能用制程设备的图片,上面再加上动画说明制程情形。
SCADA系统操作手册
SCADA系统操作维护手册目录第一章系统概述 (3)第二章软件介绍 (3)2.1.系统配置 (3)2.2.HMI系统启动 (3)2.2.1. 软件启动 (3)2.2.2.登录 (7)2.3.操作环境介绍 (8)2.3.1. 主画面介绍 (8)2.3.2.操作对象 (19)2.3.3. 操作面板 (28)2.3.4.报警画面 (78)2.3.5.事件画面 (85)2.3.6.趋势画面 (89)2.3.7.报表 (92)2.3.8.打印 (95)第三章系统功能 (96)3.1.中心/站控切换 (96)3.2.启停站控制 (96)3.2.1. 站场正常自动启动 (96)3.2.2. 站场停运 (98)3.2.3. 单体控制逻辑 (100)3.3.ESD系统功能 (103)3.3.1. ESD系统简介 (103)3.3.2. ESD触发条件 (103)第四章下位机模块介绍 (104)4.1. AB硬件模块介绍 (104)4.1.1. 佳县AB系统简介 (104)4.1.2. AB PLC重要模块状态指示 (105)4.1.3. controlnet网络维护 (113)4.1.4. 主备PLC冗余 (113)4.1.5. OB16E状态指示灯 (114)4.2. HIMA硬件模块介绍 (114)4.2.1. HIMA硬件简介 (114)4.2.2. 重要模块状态指示 (115)4.3. BB硬件模块介绍 (118)第一章系统概述第二章软件介绍2.1.系统配置SCADA系统由AB的PLC、HIMA的ESD、通讯服务器、操作员工作站、报表打印机、交换机、路由器等设备组成,主要完成站内工艺数据采集、监视、控制等功能,并向调度中心传送实时数据,接受调度中心下达的任务,具体系统配置如图2-1:图2-12.2. HMI系统启动2.2.1. 软件启动计算机启动后,如下图2-2-1,打开电脑“开始”菜单启动viewstar软件,图2-2-1 弹出启动面板,见图2-2-2:标题栏功能按钮栏工程选择和启停按钮栏进程管理及列表栏图2-2-2启动面板可分为四个区域,从上到下依次为:●标题栏标题栏左边显示Viewstar软件的版本号,如3.8-SP1;右边为窗口工具,功能与Windows界面相同。
SCADA主站设计建设与运维
外存:长期存储程序和数据,容量大。主要有:软盘、硬盘、光盘、磁带机、 U盘、SD卡等。硬盘是一种硬质圆形磁表面存储媒体,不但存储量大,而且速 度快,是目前计算机主要的存储设备。按光盘读/写功能来分:只读(CDROM)、一写多读(CD-R)和可擦型光盘。
(Liquid Crystal Display:液晶显示器)和DLP(Digital Light Processor:数码光路处理器)三大类型。 投影幕布分为普通幕布,电动幕布,金属幕布等,可根据企业条件进行 选择 。 一般地,从性价比考虑,建议选用投影机+金属幕布的形式。或者采用 背投的方式。
燃气自动化系统设计与应用培训
系统软件体系结构
燃气自动化系统设计与应用培训
燃气SCADA系统调度主站的设计、建设与运维
SCADA系统基础知识
燃气自动化系统设计与应用培训
燃气SCADA系统调度主站的设计、建设与运维
SCADA系统的基础知识
硬件基础
SCADA系统主站硬件主要包括计算机设备、网络设备、大屏幕投影系统、 打印机、UPS电源、GPS时钟系统、音响设备等。 硬件设备是整个SCADA系统的运行基础,为了保证系统能够连续可靠运 行,必须建立一套技术先进、性能稳定的硬件平台,主要设备应选用知 名度高,成熟稳定的产品。
燃气自动化系统设计与应用培训
系统概述
燃气SCADA系统调度主站的设计、建设与运维
香港中华煤气调度中心
燃气自动化系统设计与应用培训
系统概述
燃气SCADA系统调度主站的设计、建设与运维
香港中华煤气调度中心
燃气自动化系统设计与应用培训
燃气SCADA系统分为软件部分和硬件部分。其 中:
SCADA的系统结构与主站的设计
( 2) 实时数据库管理子系统, 管理实时数据 库, 处理实时数据库数据的存取和查询, 以及数据 库的并发控制和数据恢复。
( 3) 报警事件管理子系统, 管理报警画面的 推出和报警数据的保存。
No. 11 2000 华北电力技术 NORTH CHINA ELECT RIC POWER 4 3
( 4) 历史归档子系统, 负责实时数据库的备 份和异步历史数据的归档, 满足主站子系统对历 史数据的存取请求。
( 5) 表达式计算子系统, 负责根据计算量的 定义, 定时计算表达式。
( 6) 双机热备份管理子系统, 管理系统的双 机热备份。
( 7) 数据通信管理子系统, 处理在线监控子 系统的数据请求和规约处理子系统的通信;
图 2 SCADA 系统的主站子系统结构
3. 1. 1 事务处理 事务处理是整个主站系统的核心, 它从 RT U
规约模块中得到解释后的数据, 对这些数据进行 处理, 更新实时数据库。如果由报警事件发生, 则 向报警处理模块发送报警事件, 由报警模块进行 处理。同时它还管理与调度员工作站的数据通信, 包括向工作站发送数据和接受调度员 的控制命 令。双机热备份和报表的打印也由它进行处理。 3. 1. 2 实时数据库管理
人机接口 服务器
通信服务器 局域网
数据 / 事务 服务器 A
数据 / 事务 服务器 B
图 1 SCADA 系统的结构
2. 2 软件结构 整个 SCADA 系统分为 5 大子系统: 主站子
系统、在线监控子系统、实时库定义子系统、报表 子系统和人机界面子系统。本文只介绍主站子系 统的设计。
主站子系统( Master) 是整个 SCADA 系统的 核心, 它负责 RTU 规约 的解释、实时 数据的 处 理、实时数据库的维护等。它又分为 10 个子系统:
调控中心SCADA系统硬件通用功能及配置
调控中心SCADA系统硬件通用功能及配置调控中心主计算机系统包括一套完整的带有标准的硬件与软件的计算机系统,主要硬件应包括:管线调度员站(双1CD)、应用软件工作站(包括泄漏检测、批次跟踪和计量等)、P1C的远程维护及故障处理站、1台工程师站(带1台A4彩色激光打印机)、调度主管站、培训站,针式宽行打印机(打印报警及事件)、A3激光打印机(打印报告及报表)、A4彩色喷黑打印机,2台互为冗余的SCADA系统服务器;2台互为冗余的应用服务器;1台域服务器;1台肥b服务器;一个大屏幕投影仪(D1P用户提供),交换机。
上述的这些操作站、服务器及投影仪作为该局域网的节点,并通过工程师站(或具有工程师站功能的操作站)进行组态。
1、SCADA系统服务器SCADA系统服务器主要完成数据采集及处理功能,为保证可靠、稳定地运行,一般冗余配置、热备运行。
2台SCADA系统服务器持续地获取全部的管线运行数据、状态及报警信息并为所有的操作站节点提供实时数据。
主从服务器同时管理冗余的磁盘阵列系统中的历史、实时数据库,以达到数据地实时同步要求,其中1台作为主服务器,另1台作为备用服务器(热备形式)。
备用服务器持续检测主服务器是否处于正常工作状态,一旦发现主服务器出现故障,备用服务器将自动取得控制权成为主服务器。
SCΛDΛ系统服务器提供实时数据库,从各站站控系统及远程截断阀室获取数据供给调控中心各工作站使用。
SCADA服务器应具有全部的系统功能,可以启动所有的控制命令和数据输入,为各调控中心操作站提供图形及表格显示,数据获取、报警、图形、实时趋势线、历史趋势线显示等。
历史趋势可对每个记录变量提供可选的采样频率及时间周期。
SCADA系统服务器一般通过工程师站(或具有工程师站功能的操作站)进行组态或在服务器上完成组态。
服务器应包括必要的局域网接口硬件、软件以及通讯协议以便各操作员站获取其实时数据。
SCADA系统服务器还应具有必要的局域网通讯接口硬件、应用软件及通讯协议以完成和沿线所有的站控系统及截断阀室的通讯,保证各种数据如流量计算机数据、各站运行状态及报警信息、操作员操作命令等保持一致性。
配电网主站及终端调试
第二章配电网仿真系统整体结构三、仿真系统主要实现的功能本次仿真培训为四方华能公司的CSDA2000配网自动化系统方案,该系统是国内最早针对配电网改造需求而诞生的国家重点产品之一。
1、配电主站软件功能:配网自动化主站系统的软件子系统及功能主要包括:配电SCADA、配电PAS、配电GIS、配电FA、配电网改造设计分析系统。
2、配电网通信处理:通信数据采集及处理,规约及介质转换(CSE200通信处理机)。
3、配电自动化终端:测控、保护、通信及故障处理(CSF206LS型、CSF101型FTU)。
4、大屏幕投影。
第一层为现场设备层:主要为FTU、TTU、远动终端单元(RTU)和电量集抄器等构成,这些设备统称为配电自动化终端设备。
在柱上开关处安装馈线终端单元(FTU),完成对柱上开关的监控。
①FTU的工作电源一般来自FTU自身携带的免维护蓄电池;开关的操作电源以及蓄电池的充电电源一般来自柱上开关两侧的电压互感器器。
②FTU一般采用高性能单片机作为CPU,具有带光电隔离的开关量输人和交流样功能,具有对时功能和定值远方下装和召唤功能;具有故障检测和上报功能;具有抗恶劣环境(高温、严寒、防雷、防尘、防雨等)功能。
③在配电变压器处安装监测单元(FTU),除了完成配电变压器进行常规监测外,一般还具有低压侧无功电压综合控制、分散用户抄表集中器与电能核算功能。
④在配电开闭所和配电变电站安装远动终端单元(TTU),电量集抄器安装于配电变压器附近,用于采集分散用户的电量数据为用电科学管理提供依据。
2、第二层为区域集结层:以110kV变电站或重要配电开闭所为中心,将配电网划分成若干区域,在各区域中心设置配电子站又称区域工作站,用于集结所在区域内大量分散的配电终端设备,如馈线终端单元(FTU))、配变终端单元(TTU)和电量采集器的信息。
3、第三层为配电自动化子控制中心层:建设在城市的区域供电分局,一般配备基于交换式以太网中档配电自动化后台系统,往往还包括配电地理信息系统、需方管理和客户呼叫服务系统等功能,用于管理供电分局范围内的配电网。
SCADA系统管理制度
系统运行管理制度一、范围为了确保超(特)高压分公司所辖500变电站安全生产,做好系统超高压主站部分的运行维护,提高系统的管理水平,特制定本规定。
本规定明确了超高压主站系统运行维护的内容及管理程序。
本规定适用于超高压主站系统运行维护部分的作业。
二、职责超(特)高压分公司通信自动化专业负责超(特)高压主站系统设备的运行维护工作。
三、运行管理内容3.1 系统的运行维护3.1.1 运行维护设备范围(1)设备:—一套冗余的主服务器;—一套冗余的历史服务器—一套磁盘整列,包含磁盘整列控制器—调度员工作站—服务器—报表服务器—时钟—网络交换机3.1.2 维护人员职责(1)负责维护系统的正常运行,处理系统出现的故障。
(2)负责定时备份数据,保证工艺数据的完整性。
(3)负责系统的软件扩容和硬件升级。
(4)每季度对系统各主要环节的工作状况整体人工检查分析一次,以确保在各种外界环境干扰时保证正常工作。
(5)负责向上级主管领导提出建议,对系统进行必要的整改和升级。
3.1.3 常规运行分析(1)每周一次系统设备检查统计,主要包括系统服务器、历史服务器,网络交换机、磁盘阵列、操作员工作站等设备,具体检查内容如《系统日常检查记录单》所示;(2)每周一次的系统报警统计分析报告,根据生产调度提交的《突发事件处理单》统计频繁报警超过5次的信号清单,根据出现事件分析导致报警信号产生的原因,并提出需要整改的建议及措施;(3)每月一次的系统相关设备情况统计分析报告,主要是结合日常的系统设备检查统计结果,总结系统相关设备的故障情况,对各类故障情况分类分析原因,给出相应的建议及措施;(4)每季度一次系统运行状况的分析报告,要求全面总结整个季度的系统运行情况,具体包括所有系统设备,特别是服务器的、内存、负载等各项参数记录情况及系统运行文件的诊断;总结各类事件处理过程中的经验及其教训,并提出切实可行的整改计划及措施。
3.1.4 重要突发问题分析重要突发问题是指影响生产调度正常监控生产运行,需要立刻处理的系统问题。
