通讯协议转换器说明

塔河6号油区地面工程原油水套炉控制系统
通讯协议转换器使用说明
一、转换器安装说明
SC-PTS1型通讯协议转换器用于将加热炉控制器以ASCⅡ码通讯协议传送的数据转换为以MODBUS RTU（16位）协议传送。

该转换器的外形及其外部的接口如图1所示。

图1
可使用4个M4螺钉将SC-PTS1型通讯协议转换器安装在控制柜中。

安装孔距为水平210mm，垂直72mm。

两个通讯口均为RS485接口，DB9插头的插针1为DATA+信号，
插针5为DATA-信号，插针7为GND（COM1不接）。

随每个转换器同时提供了两根一端带DB9插头的通讯电缆，电缆中的红线接DATA+信号，白色接DATA-信号，蓝色接GND信号。

在现场通讯转换器与加热炉控制器及PLC的连线方式如图2所示。

图2
二、数据通讯说明
在进行数据通讯前，应确认加热炉1控制器上设置通讯站号为
1，加热炉2控制器上设置通讯站号为2，两台控制器的通讯波特率均为9600。

加热炉停机时，可将停机加热炉的控制器内电源开关关闭，这样通讯协议转换器将给出该加热炉停止运行的信号。

通讯协议转换器传送的数据内容、偏置量及物理含义列于下表。

通讯数据表
当从转换器读入的模拟量为20000时，表示温度传感器输入连线断路，当读数为10000时表示传感器输入连线短路。

北京超拓远大石油科技有限公司
2003年8月25日
-温馨提示：如不慎侵犯了您的权益，可联系文库删除处理，感谢您的关注！。

2m协议转换器

2m协议转换器2m协议转换器是一种用于数据传输的设备，它可以将不同协议的数据进行转换，使得不同设备之间可以互相通信。

在现代工业自动化系统中，由于设备和系统之间使用的通信协议不同，因此需要使用2m协议转换器来实现数据的互通。

2m协议转换器主要应用于工业自动化领域，它可以将不同的通信协议进行转换，如Modbus、Profibus、Ethernet等，从而实现不同设备之间的数据交换。

在工业生产过程中，不同设备之间需要进行数据传输和通信，而这些设备可能使用不同的通信协议，因此就需要使用2m协议转换器来实现数据的转换和传输。

2m协议转换器具有以下几个特点：首先，它可以实现不同协议之间的数据转换。

无论是Modbus、Profibus还是Ethernet等通信协议，2m协议转换器都可以实现数据的转换，使得不同设备之间可以实现数据的互通。

其次，它具有良好的稳定性和可靠性。

在工业环境中，设备和系统需要长时间稳定运行，因此2m协议转换器需要具有良好的稳定性和可靠性，以保证数据的准确传输。

再次，它具有较高的通信速度。

在工业自动化系统中，数据传输的速度往往是非常重要的，因此2m协议转换器需要具有较高的通信速度，以满足工业生产过程中对数据传输速度的要求。

最后，它具有良好的兼容性。

2m协议转换器需要具有良好的兼容性，可以与不同厂家生产的设备和系统进行良好的配合，从而实现数据的顺利传输。

总的来说，2m协议转换器在工业自动化系统中具有非常重要的作用，它可以实现不同设备之间的数据通信，从而提高工业生产过程中的效率和可靠性。

随着工业自动化水平的不断提高，2m协议转换器的应用范围也将不断扩大，为工业生产提供更加便利和可靠的数据通信解决方案。

协议转换器基础知识

协议转换器基础知识一、协议转换器定义协议转换器又称接口转换器，是对通信设备不同接口进行转换的设备。

Ethernet(以太网) ：一种符合IEEE802.3标准的局域网。

以太网采用10Mbps（10Base-T）、100 Mbps(100Base-T)传输及CSMA/CD访问方法。

TCP/IP（传输控制协议/Internet协议）：也称为因特网协议集。

被用于因特网并广泛用于不同网络的互联。

E1：速率为２.048Mbps，电气特性符合G.703标准的数字接口，在欧洲和中国广泛使用。

FE1(分帧E1)：E1的2M速率可以细分为N*64K，在这种情况下2M接口就叫FE1（成帧或信道化E1），虽然其整条E1线路均租给用户，但仅根据占用的时隙数量来计算服务费。

G.703：ITU颁布的有关各种数字接口的物理和电气特性的标准，包括64kbps和2.048Mbps 的接口。

V.35是通用终端接口的规定，其实V.35是对60-108kHz群带宽线路进行48Kbps同步数据传输的调制解调器的规定，其中一部分内容记述了终端接口的规定。

V.35速率为62Kbps~2Mbps。

二、为什么要采用协议转换器通信设备的接口复杂多样，特别是新兴的宽带接入设备与传统的窄带通信设备之间接口不统一，如果这两类设备之间有信号互通，就需要协议转换器。

三、协议转换器的分类使用量较大的协议转换器主要是E1接口转其它接口，如E1转10Base-T、E1转V.35等。

按照接口，协议转换器可分为：E1转10Base-T、E1转V.35。

按照容量，协议转换器可分为：单E1转10Base-T、4E1转10Base-T（V.35转换器只有单E1一种）。

按照E1类型，协议转换器可分为：E1转10Base-T、FE1转10Base-T ，E1转V.35、FE1转V.35。

4E1转10Base-T设备没有这种区分。

按照设备形态，可分为机架式和单体式。

机架式是在一个插框内插入多个板卡，每个板卡完成一路接口转换，这样，一个机架就可以完成多路信号的转换，相当于多个转换器器。

通信协议转换器

通信协议转换器在当今数字化和信息化的时代，通信技术的发展日新月异，各种设备和系统之间的通信需求也日益复杂。

为了实现不同通信协议之间的无缝对接和数据交换，通信协议转换器应运而生。

它就像是一位“语言翻译官”，能够在不同的通信“方言”之间进行转换，使得信息能够顺畅地流动和共享。

那么，究竟什么是通信协议转换器呢？简单来说，它是一种能够将一种通信协议的数据格式转换为另一种通信协议的数据格式的设备或软件。

通信协议是设备之间进行通信所遵循的规则和标准，就如同我们人类交流时使用的语言和语法。

不同的设备可能使用不同的通信协议，这就导致了它们之间无法直接进行通信。

而通信协议转换器的作用就是打破这种隔阂，让不同协议的设备能够相互理解和交流。

通信协议转换器的应用场景非常广泛。

在工业自动化领域，各种各样的传感器、控制器、执行器等设备可能使用不同的通信协议。

例如，有的设备使用 Modbus 协议，而有的设备使用 Profibus 协议。

为了将这些设备集成到一个统一的控制系统中，就需要使用通信协议转换器来实现协议的转换，从而确保数据的准确采集和控制指令的正确下达。

在智能建筑中，安防系统、照明系统、空调系统等往往来自不同的厂家，各自采用不同的通信协议。

通过通信协议转换器，可以将这些系统连接到一个中央管理平台，实现集中监控和管理，提高建筑的智能化水平和运行效率。

在交通运输领域，车辆上的各种电子设备，如车载导航、行车记录仪、车载通信系统等，也可能使用不同的通信协议。

通信协议转换器能够使得这些设备之间的数据交互更加便捷，为车辆的安全行驶和智能化服务提供支持。

通信协议转换器的工作原理可以分为几个主要步骤。

首先，它需要接收来自源设备的按照特定协议编码的数据。

然后，对这些数据进行解析和理解，提取出其中的有效信息。

接下来，根据目标协议的要求，对提取出的信息进行重新编码和封装。

最后，将转换后的数据包发送给目标设备。

为了实现高效和准确的协议转换，通信协议转换器需要具备一些关键的技术和功能。

协议转换器原理

协议转换器原理协议转换器简称协转，也叫接口转换器，它能使处于通信网上采用不同高层协议的主机仍然互相合作，完成各种分布式应用。

它工作在传输层或更高。

接口协议转换器一般用一个ASIC芯片就可以完成，成本低，体积小。

它可以将IEEE802.3协议的以太网或V.35数据接口同标准G.703协议的2M接口之间进行相互转换。

也可以在232/485/422串口和E1、CAN接口及2M接口进行转换。

计算机网络技术迅猛发展，建立了大量的多种多样的网络系统，带来了一个各种网络之间如何互连的间题。

一个办法是推行国际标准，051网络体系结构及通信协议的国际标准已越来越成熟。

但是，要把大量已存在的非051体系的网络都改造成051体系，都采用标准协议，存在着很多的困难，而且网络技术在不断发展，在进行标准化的同时随时产生多样化，因此考虑异构网络的互连通信大概永远不可避免。

在这个基础上提出了协议转换器。

定义协议转换是一种映射，就是把某一协议的收发信息(或事件)序列映射为另一协议的收发信息序列。

需要映射的信息为重要信息，因此协议转换可以看作是两个协议的重要信息之间的映射。

所谓重要信息和非重要信息是相对而言的，要根据具体需要加以确定，选择不同的重要信息作映射，会得到不同的转换器。

类别工业通信需要多个设备之间的信息共享和数据交换，而常用的工控设备通信口有RS-232、RS-485、CAN和网络，由于各接口协议不同，使得异构网络之间的操作和信息交换难以进行，通过多协议转换器可以将不同接口设备组网,实现设备间的互操作。

基于多种通信口和各种协议，形成种类繁多的协议转换器。

主要类别有E1/以太网协议转换器、RS-232/485/422/CAN转换器/RS-232/485/CAN转换器等。

通讯协议转换器

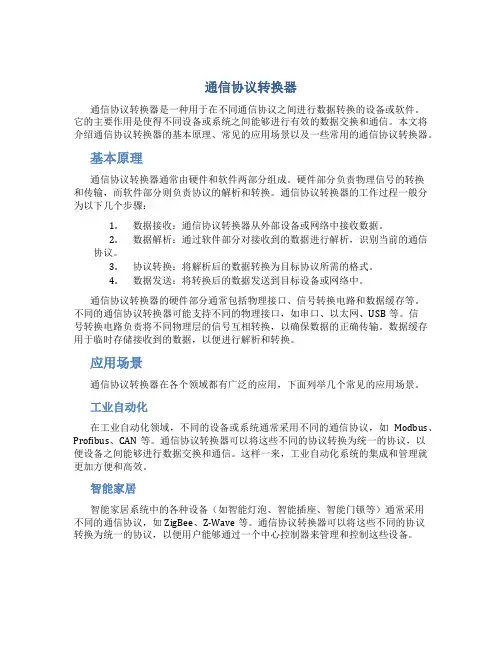

通信协议转换器通信协议转换器是一种用于在不同通信协议之间进行数据转换的设备或软件。

它的主要作用是使得不同设备或系统之间能够进行有效的数据交换和通信。

本文将介绍通信协议转换器的基本原理、常见的应用场景以及一些常用的通信协议转换器。

基本原理通信协议转换器通常由硬件和软件两部分组成。

硬件部分负责物理信号的转换和传输，而软件部分则负责协议的解析和转换。

通信协议转换器的工作过程一般分为以下几个步骤：1.数据接收：通信协议转换器从外部设备或网络中接收数据。

2.数据解析：通过软件部分对接收到的数据进行解析，识别当前的通信协议。

3.协议转换：将解析后的数据转换为目标协议所需的格式。

4.数据发送：将转换后的数据发送到目标设备或网络中。

通信协议转换器的硬件部分通常包括物理接口、信号转换电路和数据缓存等。

不同的通信协议转换器可能支持不同的物理接口，如串口、以太网、USB等。

信号转换电路负责将不同物理层的信号互相转换，以确保数据的正确传输。

数据缓存用于临时存储接收到的数据，以便进行解析和转换。

应用场景通信协议转换器在各个领域都有广泛的应用，下面列举几个常见的应用场景。

工业自动化在工业自动化领域，不同的设备或系统通常采用不同的通信协议，如Modbus、Profibus、CAN等。

通信协议转换器可以将这些不同的协议转换为统一的协议，以便设备之间能够进行数据交换和通信。

这样一来，工业自动化系统的集成和管理就更加方便和高效。

智能家居智能家居系统中的各种设备（如智能灯泡、智能插座、智能门锁等）通常采用不同的通信协议，如ZigBee、Z-Wave等。

通信协议转换器可以将这些不同的协议转换为统一的协议，以便用户能够通过一个中心控制器来管理和控制这些设备。

物联网在物联网领域，各种设备（如传感器、终端设备等）通常采用不同的通信协议，如MQTT、CoAP等。

通信协议转换器可以将这些不同的协议转换为统一的协议，以便实现设备之间的互联互通。

常用的通信协议转换器以下是一些常见的通信协议转换器的示例：•RS232转以太网协议转换器：用于将串口设备连接到以太网，并实现数据的转发和转换。
