CAD培训课程ppt课件
合集下载
CAD培训课件基础教程)ppt
CAD软件的起源 CAD软件的发展阶段 CAD软件的未来趋势 CAD软件的应用领域
绘图功能:绘制二维图形,包括直线、圆、 弧、多边形等
编辑功能:对图形进行修改、移动、旋转、 缩放等操作
标注功能:对图形进行尺寸标注、文字标 注等
视图功能:切换视图,查看不同角度的图 形
图层功能:管理图层,控制图层的显示和 隐藏
绘制长方体 绘制圆柱体 绘制圆锥体 绘制球体
尺寸标注的基本规则和要求 常见尺寸标注类型的介绍 文字注写的规范和技巧 实例操作演示与解析
布局设置:创建新布局、设 置布局名称、设置布局方向 等
打印输出设置:选择打印机、 设置纸张大小、选择纸张方 向等
实例操作:插入图框、添加 标题、添加注释等
解析与总结:解析操作步骤、 总结注意事项
坐标点表示:用 数值表示空间中 的一个点
坐标点在CAD中 的应用:定位对 象、测量距离和 面积等
绘图单位:毫米、 厘米、英寸等
精度:小数点后 保留几位有效数 字
显示设置:线宽 、颜色等
单位转换:不同 单位之间的转换 方法
图层的概念 与作用
线型的种类 与特点
图层的创建 与编辑
线型的设置 与修改
绘图工具:直线、圆、矩形等基 本图形绘制
移动:使用MOVE命令可 以移动选定的对象
复制:使用COPY命令可以 复制选定的对象
缩放:使用SCALE命令可 以缩放选定的对象
镜像:使用MIRROR命令 可以镜像选定的对象
修剪:使用TRIM命令可以 修剪选定的对象
删除命令: 用于删除图 形中的对象
复制命令: 用于复制图 形中的对象
移动命令: 用于移动图 形中的对象
缩放命令: 用于改变图 形的大小
CAD培训精(经典版)ppt课件
实体的选择:选择实体一般有三种方法:单击选取、矩形框选取、快速选 择。矩形框选取又分两种不同的方式:窗口方式和交叉方式。其中单击选取、 矩形框选取两种方法最为常用。
进入选择状态时,光标变成小方格。当对象被选中时,该实体将呈高亮显示 ,即组成实体的边界轮廓线变成虚线,与其他未被选中的实体以示区别。
取消选取:按Esc即可,单个取消“Shift键+单击点取”。
➢ 镜像命令—选择“修改”|“镜像”命令(MIRROR),或在“面板”选项板的“ 二维绘图”选项区域中单击“镜像”按钮 ,可以将对象以镜像线对称复制。
2021/7/8
精选版课件ppt
-01-
2、复制类基本编辑命令
➢ 偏移命令--选择“修改”|“偏移”命令(OFFSET), 或在“面板”选项板的“二维绘图”选项区域中单 击“偏移”按钮 ,可以对指定的直线、圆弧、圆 等对象作同心偏移复制。执行“偏移”命令时,其 命令行显示如下提示: 指定偏移距离或[通过(T)/删除(E)/图层(L)] <通过>:
多线绘制圆弧时,指定包角表示“圆弧的圆心角” 指定圆弧的弦方向表示“圆弧端点相对起点的方向”
• 绘制多段线时,线宽、线样均可采用快捷键“ pedit”自由灵活调节。
精选版课件ppt
-01-
3、多边形的绘制
4.1 矩形的绘制 • 矩 形:Rectang ,输入矩形的两个角点坐标即可; • 也可直接在屏幕上点取两个角点,矩形命令有五个参数,即倒角、标高、圆 角、厚度和宽度,用来设置矩形的特性。
➢ 阵列命令--选择“修改”|“阵列”命令(ARRAY),或在“面板”选项板的“ 二维绘图”选项区域中单击“阵列”按钮 ,都可以打开“阵列”对话框,可 以在该对话框中设置以矩形阵列或者环形阵列方式多重复制对象。
进入选择状态时,光标变成小方格。当对象被选中时,该实体将呈高亮显示 ,即组成实体的边界轮廓线变成虚线,与其他未被选中的实体以示区别。
取消选取:按Esc即可,单个取消“Shift键+单击点取”。
➢ 镜像命令—选择“修改”|“镜像”命令(MIRROR),或在“面板”选项板的“ 二维绘图”选项区域中单击“镜像”按钮 ,可以将对象以镜像线对称复制。
2021/7/8
精选版课件ppt
-01-
2、复制类基本编辑命令
➢ 偏移命令--选择“修改”|“偏移”命令(OFFSET), 或在“面板”选项板的“二维绘图”选项区域中单 击“偏移”按钮 ,可以对指定的直线、圆弧、圆 等对象作同心偏移复制。执行“偏移”命令时,其 命令行显示如下提示: 指定偏移距离或[通过(T)/删除(E)/图层(L)] <通过>:
多线绘制圆弧时,指定包角表示“圆弧的圆心角” 指定圆弧的弦方向表示“圆弧端点相对起点的方向”
• 绘制多段线时,线宽、线样均可采用快捷键“ pedit”自由灵活调节。
精选版课件ppt
-01-
3、多边形的绘制
4.1 矩形的绘制 • 矩 形:Rectang ,输入矩形的两个角点坐标即可; • 也可直接在屏幕上点取两个角点,矩形命令有五个参数,即倒角、标高、圆 角、厚度和宽度,用来设置矩形的特性。
➢ 阵列命令--选择“修改”|“阵列”命令(ARRAY),或在“面板”选项板的“ 二维绘图”选项区域中单击“阵列”按钮 ,都可以打开“阵列”对话框,可 以在该对话框中设置以矩形阵列或者环形阵列方式多重复制对象。
《CAD制图基础培训》课件
块与外部参照
块
将多个对象组合成一个单独的实体,方便插入和修改。可以设置块的属性,如插入单位、缩放比例等 。
外部参照
将一个CAD文件作为参照附着到另一个CAD文件中,实现多个文件的关联和同步更新。
文字与表格
文字
在CAD制图中添加文字注释,设置字体 、大小、颜色等属性。可以使用单行或 多行文字工具,并可对文字进行编辑和 修改。
指导如何启动和退出CAD软件,以及如何创建新文件和打开已有文件。
基础命令
绘图命令
介绍常用的绘图命令,如直线、圆、 矩形等,以及如何使用这些命令绘制 简单的二维图形。
编辑命令
介绍常用的编辑命令,如移动、复制 、修剪等,以及如何使用这些命令对 已绘制的图形进行修改和调整。
视图控制
缩放和平移
介绍如何使用缩放和平移工具查看和调整绘图区域的视图。
复制对象
02
复制命令可以创建所选对象的副本。选择对象并指定新的位置
,即可创建对象的副本。
旋转对象
03
旋转命令可以改变对象的方向。选择对象并指定旋转中心,输
入旋转角度即可。
精确绘图工具
1 2 3
栅格和捕捉
栅格是显示在绘图区域中的格子,用于辅助绘图 和对齐。捕捉是自动将光标移动到栅格上的特定 点,以便精确绘图。
航空航天设计
利用CAD软件进行飞机、火箭等复 杂产品的设计。
04
CAD制图的基本流程
确定设计方案
明确设计目标,收集相关资料,进行 初步构思。
02
绘制草图
使用手绘或CAD软件绘制初步的草图 。
01
输出与归档
将最终的图纸输出为所需的格式,如 PDF、JPG、DWG等,并进行归档保 存。
《CAD制图基础培训》PPT课件
选择“文件”菜单下的“打开”选项,在弹出的 对话框中选择要打开的图形文件,然后单击“打 开”按钮即可打开该文件。
关闭图形文件
选择“文件”菜单下的“关闭”选项,或者单击 窗口右上角的关闭按钮来关闭当前打开的图形文 件。
03
绘图环境设置与图层管理
设置绘图单位与界限
01
绘图单位设置
根据实际需要选择合适的绘图单位,如毫米、厘 米、米等,并设置相应的精度。
03
学习如何为尺寸标注添加特殊效果,如公差标注、折弯标注等
。
06
块操作与外部参照管理
创建块及保存块定义
块定义
在CAD中,块是由一个或多个对象组成的集合,这些对象可以作为 一个单独的对象进行操作。
创建块
选择需要组成块的对象,使用“创建块”命令,为块指定名称和插 入点,即可创建块。
保存块定义
创建块后,可以将其保存为块定义文件,以便在其他图形中重复使用 。选择“保存块定义”命令,指定文件名和保存位置即可。
块和外部参照在绘图中的应用实例
块的应用实例
在绘制机械零件图时,可以将常用的标准件(如螺栓、螺母 等)创建为块,以便在需要时快速插入到图形中。此外,在 绘制建筑平面图时,也可以将门、窗等常用构件创建为块, 提高绘图效率。
外部参照的应用实例
在进行建筑设计时,可以将建筑平面图、立面图、剖面图等 分别绘制在不同的CAD图形文件中,然后通过外部参照的方 式将它们链接到一个总图中。这样可以方便地进行各视图之 间的协调和修改,提高设计效率和质量。
插入块并调整其属性参数
插入块
在需要插入块的图形中,选择“插入 块”命令,浏览并选择需要插入的块 定义文件,指定插入点和比例因子, 即可将块插入到图形中。
关闭图形文件
选择“文件”菜单下的“关闭”选项,或者单击 窗口右上角的关闭按钮来关闭当前打开的图形文 件。
03
绘图环境设置与图层管理
设置绘图单位与界限
01
绘图单位设置
根据实际需要选择合适的绘图单位,如毫米、厘 米、米等,并设置相应的精度。
03
学习如何为尺寸标注添加特殊效果,如公差标注、折弯标注等
。
06
块操作与外部参照管理
创建块及保存块定义
块定义
在CAD中,块是由一个或多个对象组成的集合,这些对象可以作为 一个单独的对象进行操作。
创建块
选择需要组成块的对象,使用“创建块”命令,为块指定名称和插 入点,即可创建块。
保存块定义
创建块后,可以将其保存为块定义文件,以便在其他图形中重复使用 。选择“保存块定义”命令,指定文件名和保存位置即可。
块和外部参照在绘图中的应用实例
块的应用实例
在绘制机械零件图时,可以将常用的标准件(如螺栓、螺母 等)创建为块,以便在需要时快速插入到图形中。此外,在 绘制建筑平面图时,也可以将门、窗等常用构件创建为块, 提高绘图效率。
外部参照的应用实例
在进行建筑设计时,可以将建筑平面图、立面图、剖面图等 分别绘制在不同的CAD图形文件中,然后通过外部参照的方 式将它们链接到一个总图中。这样可以方便地进行各视图之 间的协调和修改,提高设计效率和质量。
插入块并调整其属性参数
插入块
在需要插入块的图形中,选择“插入 块”命令,浏览并选择需要插入的块 定义文件,指定插入点和比例因子, 即可将块插入到图形中。

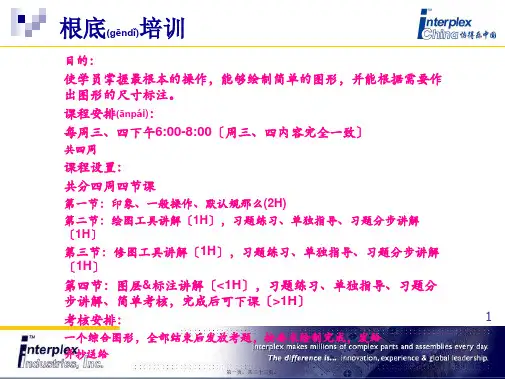

CAD基础培训(PPT)
到达效果:画出下面的图形〔用修图方法画,不要求标注〕
第二十六页,共三十三页。
26
标注(biāo zhù)&图层〔重点〕
学习目的:掌握二维图形的标注方法
重点
(zhòngdi
二维图形是指最常用的根本修改操作,包括:线性标注弧标注
到达效果:用任意画法画出以下图形,并按图示标注。
双击桌面上的 2005图标
双击已经存盘的任意 2005图形文件来翻开.
退出: 直接单击 主窗口右上角的X按扭.
选择“文件/退出〞菜单项.
4 空格〔默认不保存〕
8
第八页,共三十三页。
第一次启动(qǐdòng)画面
9
第九页,共三十三页。
默认(mò rè n)界面
2005窗口界面 用户界面(yònɡ hù jiè miàn)主要由标题栏、菜单栏、各种工具栏、绘图区域、光标、命令行、状态栏、坐标系图标等组成.
到达效果:可以用各种方法并且熟练 绘制右图
第三十页,共三十三页。
30
结业(jié yè)考题
第三十一页,共三十三页。
31
THANK YOU!
第三十二页,共三十三页。
32
内容 总结 (nèiróng)
根底培训。第一节:印象、一般操作、默认规那么(2H)。1(全称 )即是〞计算机辅助 设计〞.。3的应用领域:建筑工程.机械工程.电子工程.化工等等.。在国际标准中第一角投 影方法规定用图a所示图形符号表示.第三角投影法规定用以下图所示的图形符号表示。开 始/程序 2005.。A.点击直线工具或输入命令〞L〞按空格确定。返回(fǎnhuí)一步按U,闭 合按C。A.点击直线工具或输入命令〞〞按空格确定。11. 修剪多余的线 空格+空格
第二十六页,共三十三页。
26
标注(biāo zhù)&图层〔重点〕
学习目的:掌握二维图形的标注方法
重点
(zhòngdi
二维图形是指最常用的根本修改操作,包括:线性标注弧标注
到达效果:用任意画法画出以下图形,并按图示标注。
双击桌面上的 2005图标
双击已经存盘的任意 2005图形文件来翻开.
退出: 直接单击 主窗口右上角的X按扭.
选择“文件/退出〞菜单项.
4 空格〔默认不保存〕
8
第八页,共三十三页。
第一次启动(qǐdòng)画面
9
第九页,共三十三页。
默认(mò rè n)界面
2005窗口界面 用户界面(yònɡ hù jiè miàn)主要由标题栏、菜单栏、各种工具栏、绘图区域、光标、命令行、状态栏、坐标系图标等组成.
到达效果:可以用各种方法并且熟练 绘制右图
第三十页,共三十三页。
30
结业(jié yè)考题
第三十一页,共三十三页。
31
THANK YOU!
第三十二页,共三十三页。
32
内容 总结 (nèiróng)
根底培训。第一节:印象、一般操作、默认规那么(2H)。1(全称 )即是〞计算机辅助 设计〞.。3的应用领域:建筑工程.机械工程.电子工程.化工等等.。在国际标准中第一角投 影方法规定用图a所示图形符号表示.第三角投影法规定用以下图所示的图形符号表示。开 始/程序 2005.。A.点击直线工具或输入命令〞L〞按空格确定。返回(fǎnhuí)一步按U,闭 合按C。A.点击直线工具或输入命令〞〞按空格确定。11. 修剪多余的线 空格+空格
CAD制图培训教材(共-36张PPT)
绘图工具
图层线型
绘制文字
尺寸标注
绘 射 线
命令行:Ray 菜 单:[绘图]→[射线(R)] 命令选项 等分(B):垂直于已知对象或平分已知对象绘制等分射线 水平(H):平行于当前UCS 的X 轴绘制水平射线 竖直(V):平行于当前UCS 的Y 轴绘制垂直射线 角度(A):指定角度绘制带有角度的射线 偏移(P):以指定距离将选取的对象偏移并复制,使对象副本与原对象平行 主要用于绘制时进行比对和平移等,使用较少
绘图工具
图层线型
绘制文字
尺寸标注
绘正多边形
命令行:Polygon(POL) 菜 单:[绘图]→[正多边形(Y)] 工具栏:[绘图]→[正多边形] 命令选项 多个(M):如果需要创建同一样属性的正多边形,在执行Polygon(POL)命令后,首先键入M,输入完所需参数值后,就可以连续指定位置放置正多边形 线宽(W):指正多边形的多段线宽度值 边(E):通过指定边缘第一端点及第二端点,可确定正多边形的边长和旋转角度。 <多边形中心>:指定多边形的中心点 内接于圆(I):指定外接圆的半径,正多边形的所有顶点都在此圆周上 外切于圆(C):指定从正多边形中心点到各边中心的距离
图形绘制
编辑对象
区域填充
绘图工具
图层线型
绘制文字
尺寸标注
绘 圆 弧
命令行:Arc (A) 菜单:[绘图]→[圆弧(A)] 工具栏:[绘图]→[圆弧] 命令选项 三点:指定圆弧的起点、终点以及弧上任意一点 起点:指定圆弧的起点 终点:指定圆弧的终点 圆心:指定圆弧的圆心 方向:指定和圆弧起点相切的方向 长度:指定圆弧的弦长 角度:指定圆弧包含的角度。默认情况下,顺时针为负,逆时针为正 半径:指定圆弧的半径
《CAD精品课程》PPT课件
⑶主单位 重点:精度 精度设置决定了尺寸数值的标注精度,如果尺寸数值为20.15mm,则精度必 须为0.00,若为0.0,则尺寸数值会被四舍五入变为20.2mm 前缀:%%c 是 的符号。 后缀:%%d是角度符号
20
⑷公差 方式:极限偏差
对称
精度:根据公差的位数而定 高度比例:0.5~0.6之间
47
• 9、填充无效时之解决办法 • OP---------显示-----------应用实体填充(打上
勾) • Fill on
48
• 10.【保存的格式】OP----打开和保存----另存 为2000格式为什么要存2000格式呢因为CAD 版本只向下兼容;
• 这样用2002 2004 2006都可以打开了方便操 作
粗实线0.5~2mm,细实线,虚线,中心线等0.15~0.2
39
三 、CAD制图常用方法和应用
1、AUTOCAD中的工具栏不见了怎么办? • 点工具--选项--配置--重置;也可用命令
MENULOAD,然后点击浏览,选择 ACAD.MNC加载即可。
40
• 2、绘制打短线? • 扩展工具——绘图工具。
41
• 3、重合的线条怎样突出显示? • 可以使用工具--显示顺序功能。
42
• 4、图纸防修改? • 扩展工具——绘图工具。无法改回
43
• 5、在标注文字时,标注上下标的方法: • 使用多行文字编辑命令: 上标:输入
2^,然后选中2^,点a/b键即可。 • 下标:输入^2,然后选中^2,点a/b键
21
6.4标注特性 已标好的标注都可以通过标注特性进行 修改,每一个标注都有自己单独的标注 特性。 修改方法:双击标注
22
8、图形输出
《CAD培训课程》课件
03
CAD进阶操作
绘制二维图形
总结词:掌握CAD的基本绘图命令,包 括线条、圆、矩形等,以及如何进行精 确的尺寸标注和几何约束。
掌握几何约束的运用,如平行、垂直、 相切等,以便更快速地绘制复杂的几何 图形。
学习如何进行精确的尺寸标注,包括长 度、角度、半径和直径等,以及如何设 置合适的单位和比例。
在此添加您的文本16字
学习布尔运算,如并集、交集和差集,以便对模型进行组 合和修改。
在此添加您的文本16字
掌握曲面建模的方法,包括创建曲面、编辑曲面和将曲面 转换为实体等操作。
在此添加您的文本16字
了解实体建模的概念和技术,以便能够创建更真实和精确 的三维模型。
渲染与
详细描述
学习如何设置渲染参数,如渲染 质量、分辨率和输出格式等,以 便获得最佳的渲染效果。
详细描述
CAD软件(计算机辅助设计软件)是一种广泛应用于工程、建筑、机械设计等领域的工具,它使用计算机技术来 帮助设计师和工程师创建、修改和优化二维和三维设计。通过CAD软件,设计师可以更加高效地进行设计工作, 减少手工绘图的时间和误差,提高设计质量和效率。
CAD软件历史与发展
总结词
CAD软件的历史ቤተ መጻሕፍቲ ባይዱ以追溯到上世纪60年代,随着计算机技术的不断发展,CAD软件的 功能和应用范围也不断扩展。
图形比例
根据需要调整图形比例,以便在图纸 上正确表达设计意图。
06
CAD未来发展趋势
新技术融合
人工智能
CAD软件将与人工智能技术结合,实现自动化设计、智能优化等功能,提高设计 效率。
虚拟现实/增强现实
通过虚拟现实和增强现实技术,设计师可以在虚拟环境中进行设计、预览和交互 ,增强设计体验。
CAD教学ppt课件全
第一节:简介 第二节:界面 第三节:新建文件
目录 下一张. 上一张 首页
3
第一章:简介、界面、新建文件
计划:
课时:3节 重点:界面、新建文件 要求:1、要了解AutoCAD的作用
2、认识AutoCAD的界面 3、学会新建文件
目录 下一张. 上一张 首页
4
第一节AutoCAD简介 一、AutoCAD的发展
目录 下一张. 上一张 首页
31
多段线的编辑
进入修改: 1、修改对象多段线选择编辑的多段线 2、选中多段线单击右键选择编辑多段线
编辑选项: 1、闭合(C):封闭多段线 2 、 合并(J):将端点连接的线条合并 为一条多段线 3、宽度(W):设置整条多段线的线宽度 4、编辑顶点(E):对线的顶点进行编辑
操作:①执行新建命令 ②在“打开”后面点击“三角按钮”,选择
“无样板打开——英制”。
目录 下一张. 上一张 首页
10
作业:
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的发展
目录 下一张. 上一张 首页
11
目录
第二章:绘图前设置、视图控制、选择对象
第二节 辅助绘图工具
作业
目录 下一张. 上一张 首页
22
第三章:绘制图形
计划:
课时:15节 重点:绘图 要求:1、熟练绘图工具
2、熟练绘图
目录 下一张. 上一张 首页
23
第一节 绘制线
一、直线
命令:Line或L 命令位置:1、绘图直线
2、绘图工具栏上的“直线”
绘制方法:1、用鼠标在视图中点击绘制 2、用鼠标确定方向,在命令行输入长度绘制 3、打开状态栏上的正交绘制水平或垂直线条
目录 下一张. 上一张 首页
3
第一章:简介、界面、新建文件
计划:
课时:3节 重点:界面、新建文件 要求:1、要了解AutoCAD的作用
2、认识AutoCAD的界面 3、学会新建文件
目录 下一张. 上一张 首页
4
第一节AutoCAD简介 一、AutoCAD的发展
目录 下一张. 上一张 首页
31
多段线的编辑
进入修改: 1、修改对象多段线选择编辑的多段线 2、选中多段线单击右键选择编辑多段线
编辑选项: 1、闭合(C):封闭多段线 2 、 合并(J):将端点连接的线条合并 为一条多段线 3、宽度(W):设置整条多段线的线宽度 4、编辑顶点(E):对线的顶点进行编辑
操作:①执行新建命令 ②在“打开”后面点击“三角按钮”,选择
“无样板打开——英制”。
目录 下一张. 上一张 首页
10
作业:
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的发展
目录 下一张. 上一张 首页
11
目录
第二章:绘图前设置、视图控制、选择对象
第二节 辅助绘图工具
作业
目录 下一张. 上一张 首页
22
第三章:绘制图形
计划:
课时:15节 重点:绘图 要求:1、熟练绘图工具
2、熟练绘图
目录 下一张. 上一张 首页
23
第一节 绘制线
一、直线
命令:Line或L 命令位置:1、绘图直线
2、绘图工具栏上的“直线”
绘制方法:1、用鼠标在视图中点击绘制 2、用鼠标确定方向,在命令行输入长度绘制 3、打开状态栏上的正交绘制水平或垂直线条
《CAD绘图软件基本操作培训》ppt课件(图文)
• SPL(样条曲线)SPLINE
• I(插入块)DDINSERT
• POL(正多边形)POLYGON • REC(矩形) RECTANGLE
• DIV(等分)DIVIDE • H(填充)BHATCH
• C (圆) CIRCLE
• A (圆弧) ARC
• DO(圆环) DONUT
2、修改命令: • CO(复制)COPY • MI(镜像)MIRROR • AR(阵列)ARRAY • O(偏移)OFFSET • RO(旋转)ROTATE • M(移动)MOVE • E/DEL键(删除)ERASE • X(分解)EXPLODE • TR(修剪)TRIM
选择“绘图”|“边界”命令(BOUNDARY),打开“边界创建”对话框 来定义面域。此时,在“对象类型”下拉列表框中选择“面域”选项,单击
“确定”按钮后创建的图形将是一个面域。
3、长度测量
CAD中进行距离查询的方法大概也有三种:两点之间距离查询、规则 图形对象查询、不规则图形对象查询。
对于两点之间距离查询,可直接利用距离查询命令(DI),选择起始 点与终点,点击F2命令文本窗口查看即可。
以黑白版式保存 DWG图纸
选择“打 PEG图片 文件
选择类型
另存为
对于不规则或者重合相交的对象,一般先创建面域,利用 工具菜单中的面积查询功能(aa)。
对于多对象面积总和统计,也是利用工具菜单中的面积查 询功能(aa),按照命令提示操作“加模式(A)”。
2、创建面域
由某些对象围成的封闭区域(圆、椭圆、封闭的二维多段线和封闭的样 条曲线等)都可以转化为面域。
选择“绘图”|“面域”命令(REGION),按照命令提示操作,选择一个 或多个用于转换为面域的封闭图形,按下回车/空格后即可将它们转换为面域。
《CAD培训课程》课件
《CAD培训课程》PPT课 件
欢迎参加我们精心设计的 CAD 培训课程!本课程将帮助您掌握 CAD 设计的基 本技能和原理,并提供实践机会来加深您的理解。
课程介绍
1 学习目标明确
讲解课程的重要性和学习目标,帮助学员了解即将学到的技能和知识。
2 课程时长适中
介绍课程的时间安排,确保学员可以在合理的时间内掌握基本的 CAD 设计技能。
2
实践练习
提供大量的实践机会,让学员在课堂上亲自动手进行 CAD 设计。
3
案例分析
通过分析实际案例,帮助学员理解 CAD 设计在工程项目中的应用。
课程评估
在线测试
• 测试学员对 CAD 设计知识的掌握程度。 • 通过测试数据评估学员的学习效果。
设计项目
• 要求学员在课程结束后完成一个实际的 CAD 设计项目。
• 通过评估设计项目的质量来评判学员的 综合能力。
常见问பைடு நூலகம்解答
1 是否需要有设计背景?
不需要,本课程适合零基础的学员。
2 课程学完后能否独立进行设计?
能,课程设计了丰富的实践环节,帮助学员掌握实际应用。
3 是否提供毕业证书?
是的,学员可以获得由我们机构颁发的结业证书。
结语
愿我们的 CAD 培训课程能够帮助您打开设计的新世界,让您的创意之火燃烧不息!欢迎报名参加本课 程,与我们一起进步!
教学内容
软件介绍
介绍常用的 CAD 软件,包括功能、界面和操作 方法。
二维绘图
教授基本的二维绘图技巧,包括线条、标注和 尺寸等。
三维建模
介绍三维建模的基本概念和技巧,包括实体建 模和曲面建模。
装配设计
培训学员进行装配设计,了解组件之间的关系 和互动。
欢迎参加我们精心设计的 CAD 培训课程!本课程将帮助您掌握 CAD 设计的基 本技能和原理,并提供实践机会来加深您的理解。
课程介绍
1 学习目标明确
讲解课程的重要性和学习目标,帮助学员了解即将学到的技能和知识。
2 课程时长适中
介绍课程的时间安排,确保学员可以在合理的时间内掌握基本的 CAD 设计技能。
2
实践练习
提供大量的实践机会,让学员在课堂上亲自动手进行 CAD 设计。
3
案例分析
通过分析实际案例,帮助学员理解 CAD 设计在工程项目中的应用。
课程评估
在线测试
• 测试学员对 CAD 设计知识的掌握程度。 • 通过测试数据评估学员的学习效果。
设计项目
• 要求学员在课程结束后完成一个实际的 CAD 设计项目。
• 通过评估设计项目的质量来评判学员的 综合能力。
常见问பைடு நூலகம்解答
1 是否需要有设计背景?
不需要,本课程适合零基础的学员。
2 课程学完后能否独立进行设计?
能,课程设计了丰富的实践环节,帮助学员掌握实际应用。
3 是否提供毕业证书?
是的,学员可以获得由我们机构颁发的结业证书。
结语
愿我们的 CAD 培训课程能够帮助您打开设计的新世界,让您的创意之火燃烧不息!欢迎报名参加本课 程,与我们一起进步!
教学内容
软件介绍
介绍常用的 CAD 软件,包括功能、界面和操作 方法。
二维绘图
教授基本的二维绘图技巧,包括线条、标注和 尺寸等。
三维建模
介绍三维建模的基本概念和技巧,包括实体建 模和曲面建模。
装配设计
培训学员进行装配设计,了解组件之间的关系 和互动。
《CAD制图基础培训》课件
CAD软件的主要功能
绘制图形:CAD软件可以用于绘制各种二维和三维图形,如直线、圆、弧、多边形等。
输出与打印:CAD软件可以将绘制好的图形输出为各种格式的文件,如DWG、DXF、PDF等,并支持打印输出。
编辑图形:CAD软件提供了丰富的编辑工具,可以对已绘制的图形进行修改、编辑和调整。
参数化设计:CAD软件支持参数化设计,可以通过定义参数和约束条件来实现图形的自动绘制和调整。
安全操作与文件保护设置
遵守安全规定:避免病毒和恶意攻击
保护CAD文件:防止未经授权的访问和修改
文件保护设置:加密、备份和恢复机制
安全操作:避免误操作和数据丢失
总结与展望
总结本次培训内容重点
CAD制图基础知识
常用命令及操作技巧
绘制图形的方法和技巧
常见问题及解决方法
案例分析和实战演练
总结本次培训的重点内容
对未来CAD制图技术的展望
3D打印技术:将CAD制图与3D打印技术结合,实现快速原型制作
虚拟现实技术:利用虚拟现实技术进行沉浸式设计和体验
智能化CAD:利用人工智能技术提高制图效率和准确性
云端化CAD:实现多人协同设计和数据共享
感谢您的观看
汇报人:PPT
打印设置:选择合适的打印机和纸张大小,设置双面打印等选项
输出格式:选择合适的输出格式,如PDF、PNG等
分辨率:设置合适的分辨率,保证输出清晰度
CAD制图实例演示
绘制机械零件图
实例演示:绘制齿轮轴零件图
绘制步骤:草图绘制、尺寸标注、技术要求填写等
注意事项:齿轮轴的结构特点、尺寸精度要求等
实例总结:掌握齿轮轴零件图的绘制方法和技巧
标注尺寸:CAD软件支持对图形进行尺寸标注,方便用户对图形进行测量和计算。
绘制图形:CAD软件可以用于绘制各种二维和三维图形,如直线、圆、弧、多边形等。
输出与打印:CAD软件可以将绘制好的图形输出为各种格式的文件,如DWG、DXF、PDF等,并支持打印输出。
编辑图形:CAD软件提供了丰富的编辑工具,可以对已绘制的图形进行修改、编辑和调整。
参数化设计:CAD软件支持参数化设计,可以通过定义参数和约束条件来实现图形的自动绘制和调整。
安全操作与文件保护设置
遵守安全规定:避免病毒和恶意攻击
保护CAD文件:防止未经授权的访问和修改
文件保护设置:加密、备份和恢复机制
安全操作:避免误操作和数据丢失
总结与展望
总结本次培训内容重点
CAD制图基础知识
常用命令及操作技巧
绘制图形的方法和技巧
常见问题及解决方法
案例分析和实战演练
总结本次培训的重点内容
对未来CAD制图技术的展望
3D打印技术:将CAD制图与3D打印技术结合,实现快速原型制作
虚拟现实技术:利用虚拟现实技术进行沉浸式设计和体验
智能化CAD:利用人工智能技术提高制图效率和准确性
云端化CAD:实现多人协同设计和数据共享
感谢您的观看
汇报人:PPT
打印设置:选择合适的打印机和纸张大小,设置双面打印等选项
输出格式:选择合适的输出格式,如PDF、PNG等
分辨率:设置合适的分辨率,保证输出清晰度
CAD制图实例演示
绘制机械零件图
实例演示:绘制齿轮轴零件图
绘制步骤:草图绘制、尺寸标注、技术要求填写等
注意事项:齿轮轴的结构特点、尺寸精度要求等
实例总结:掌握齿轮轴零件图的绘制方法和技巧
标注尺寸:CAD软件支持对图形进行尺寸标注,方便用户对图形进行测量和计算。
CAD学习课程PPT(共九节课)—第一节
CAD
CAD教学 第一节课
动画版
书山有路勤为径
学海无涯苦作舟
目录
初识AutoCAD 辅助绘图 课后练习
动画版
书山有路勤为径
学海无涯苦作舟
初识AutoCAD
前言
Auto CAD是由美国Autodesk公司开发的专门用于计算 机绘图设计的软件,Auto CAD的绘图功能、三维绘图 功能非常强大,可以绘制出逼真的模型,目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利 等工程领域。
书山有路勤为径
学海无涯苦作舟
CAD的发展史
初识AutoCAD 发展阶段
1985年5月出现了Auto CAD2.17和2.18的版本 出现了鼠标滚轴
1986年6月出现了Auto CAD2.5的版本 1987年9月出现了Auto CAD9.0和9.03的版本
书山有路勤为径
学海无涯苦作舟
初识AutoCAD
书山有路勤为径
学海无涯苦作舟
辅助绘图
本课重点与难点
l 在AutoCAD中使用的是世界坐标。 l 了解坐标在AutoCAD中的作用。 l 世界坐标的分类。 l 使用捕捉、栅格、正交定位图形。 l 使用对象捕捉、极轴、对象追踪辅助绘图。Leabharlann 书山有路勤为径学海无涯苦作舟
坐标系的使用
辅助绘图
在CAD中使用的是世界坐标,X为水平,Y为 垂直,Z为垂直于X和Y的轴向,这些都是固定不 变的,因此称为世界坐标。
书山有路勤为径
学海无涯苦作舟
初识AutoCAD
CAD的界面组成
标题栏:记录了AutoCAD的标题和当前文件的名称。 菜单栏:它是当前软件命令的集合。 工具栏:包括标准工具栏、图层工具栏、对象工具栏(颜色控制、 线型控制、线宽控制、打印样式控制)、绘图工具栏、修改工具 栏、样式工具栏(文字样式管理器、标注样式管理器) 注:在工具栏空白外右击,ACAD中子菜单中包含所有CAD工具。
CAD教学 第一节课
动画版
书山有路勤为径
学海无涯苦作舟
目录
初识AutoCAD 辅助绘图 课后练习
动画版
书山有路勤为径
学海无涯苦作舟
初识AutoCAD
前言
Auto CAD是由美国Autodesk公司开发的专门用于计算 机绘图设计的软件,Auto CAD的绘图功能、三维绘图 功能非常强大,可以绘制出逼真的模型,目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利 等工程领域。
书山有路勤为径
学海无涯苦作舟
CAD的发展史
初识AutoCAD 发展阶段
1985年5月出现了Auto CAD2.17和2.18的版本 出现了鼠标滚轴
1986年6月出现了Auto CAD2.5的版本 1987年9月出现了Auto CAD9.0和9.03的版本
书山有路勤为径
学海无涯苦作舟
初识AutoCAD
书山有路勤为径
学海无涯苦作舟
辅助绘图
本课重点与难点
l 在AutoCAD中使用的是世界坐标。 l 了解坐标在AutoCAD中的作用。 l 世界坐标的分类。 l 使用捕捉、栅格、正交定位图形。 l 使用对象捕捉、极轴、对象追踪辅助绘图。Leabharlann 书山有路勤为径学海无涯苦作舟
坐标系的使用
辅助绘图
在CAD中使用的是世界坐标,X为水平,Y为 垂直,Z为垂直于X和Y的轴向,这些都是固定不 变的,因此称为世界坐标。
书山有路勤为径
学海无涯苦作舟
初识AutoCAD
CAD的界面组成
标题栏:记录了AutoCAD的标题和当前文件的名称。 菜单栏:它是当前软件命令的集合。 工具栏:包括标准工具栏、图层工具栏、对象工具栏(颜色控制、 线型控制、线宽控制、打印样式控制)、绘图工具栏、修改工具 栏、样式工具栏(文字样式管理器、标注样式管理器) 注:在工具栏空白外右击,ACAD中子菜单中包含所有CAD工具。
《CAD制图基础培训》PPT课件(精)
传统手工绘图与CAD制图的比较
传统手工绘图需要使用绘图工具和纸张,绘图过程繁琐且精度不高。相比之下,CAD制图具有更高的精度和灵活 性,可以方便地进行修改和调整。
CAD制图的历史与发展
CAD制图的历史
CAD技术的发展可以追溯到20世纪50 年代,当时主要用于航天、汽车等行 业的复杂零件设计和制造。随着计算 机技术的不断发展,CAD技术逐渐普 及到各个行业,成为现代工业设计的 重要工具。
介绍如何在CAD制图中输入单行和多行文字 ,以及如何设置文字的字体、大小和颜色等 属性。
标注设置
说明如何创建各种类型的标注,如长度、角 度、半径和直径等,以及如何设置标注的样 式和位置。
03
CAD制图进阶技巧
CAD制图高级命令
高级命令
掌握CAD中的高级命令,如“高级线”、“ 高级圆”、“高级弧”等,能够更快速、准 确地绘制复杂的图形。
总结词
自定义工具栏
详细描述
通过自定义工具栏,可以将常用的命令和工具组织在一起 ,方便快速访问。这样可以减少在菜单栏和工具栏之间切 换的时间,提高绘图效率。
总结词
使用图层管理
详细描述
图层管理是CAD制图中的一个重要概念。通过合理地设 置和管理图层,可以更好地组织图形,减少绘图过程中的 错误,从而提高绘图效率。
02
CAD制图基础知识
CAD制图界面介绍
界面布局
详细介绍CAD软件的界面布局,包括菜单栏、工具栏、绘图区域、状态栏等。
启动与退出
说明如何启动和退出CAD软件,以及如何创建新文件和打开已有文件。
CAD制图基本命令
绘图命令
介绍常用的绘图命令,如直线、圆、矩形等,以及如何使用这些命令绘制简单的二维图 形。
传统手工绘图需要使用绘图工具和纸张,绘图过程繁琐且精度不高。相比之下,CAD制图具有更高的精度和灵活 性,可以方便地进行修改和调整。
CAD制图的历史与发展
CAD制图的历史
CAD技术的发展可以追溯到20世纪50 年代,当时主要用于航天、汽车等行 业的复杂零件设计和制造。随着计算 机技术的不断发展,CAD技术逐渐普 及到各个行业,成为现代工业设计的 重要工具。
介绍如何在CAD制图中输入单行和多行文字 ,以及如何设置文字的字体、大小和颜色等 属性。
标注设置
说明如何创建各种类型的标注,如长度、角 度、半径和直径等,以及如何设置标注的样 式和位置。
03
CAD制图进阶技巧
CAD制图高级命令
高级命令
掌握CAD中的高级命令,如“高级线”、“ 高级圆”、“高级弧”等,能够更快速、准 确地绘制复杂的图形。
总结词
自定义工具栏
详细描述
通过自定义工具栏,可以将常用的命令和工具组织在一起 ,方便快速访问。这样可以减少在菜单栏和工具栏之间切 换的时间,提高绘图效率。
总结词
使用图层管理
详细描述
图层管理是CAD制图中的一个重要概念。通过合理地设 置和管理图层,可以更好地组织图形,减少绘图过程中的 错误,从而提高绘图效率。
02
CAD制图基础知识
CAD制图界面介绍
界面布局
详细介绍CAD软件的界面布局,包括菜单栏、工具栏、绘图区域、状态栏等。
启动与退出
说明如何启动和退出CAD软件,以及如何创建新文件和打开已有文件。
CAD制图基本命令
绘图命令
介绍常用的绘图命令,如直线、圆、矩形等,以及如何使用这些命令绘制简单的二维图 形。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
绘多段线
命令行:Pline(PL) 菜 单:[绘图]→[多段线(P)] 工具栏:[绘图]→[多段线]
命令选项
弧(A):指定弧的起点和终点绘制圆弧段 角度(A):指定圆弧从起点开始所包含的角度 中心(CE):指定圆弧所在圆的圆心 方向(D):从起点指定圆弧的方向 半宽(H):指从宽多段线线段的中心到其一边的宽 线段(L):退出“弧”模式,返回绘制多段线的主 命令行,继续绘制线段 半径(R):指定弧所在圆的半径 第二点(S):指定圆弧上的点和圆弧的终点,以三 个点来绘制圆弧 宽度(W):带有宽度的多段线 闭合(C):通过在上一条线段的终点和多段线的 起点间绘制一条线段来封闭多段线 距离(D): 指定分段距离
命令行:Rectangle(REC)
菜 单:[绘图]→[矩形(G)]
工具栏:[绘图]→[矩形]
命令选项 倒角(C):设置矩形角的倒角距离 标高(E):确定矩形在三维空间内的基面高度 圆角(F):设置矩形角的圆角大小 旋转(R):通过输入旋转角度来选取另一对角点来 确定显示方向 厚度(T):设置矩形的厚度,即Z 轴方向的高度 宽度(W):设置矩形的线宽 面积(A):如已知矩形面积和其中一边的长度值, 就可以使用面积方式创建矩形 尺寸(D):如已经矩形的长度和宽度即可使用尺寸 方式创建矩形
命令行:Circle(C) 菜单:[绘图]→[圆(C)] 工具栏:[绘图]→[圆] 命令选项 两点(2P):通过指定圆直径上的两个点绘制圆 三点(3P):通过指定圆周上的三个点来绘制圆 T(切点、切点、半径):通过指定相切的两个对 象和半径来绘制圆 弧线(A):将选定的弧线转化为圆 多次(M):选择“多次”选项,将连续绘制多个相 同设置的圆 常输入C后,点击鼠标左键,选择输入半径来绘圆
绘椭圆
命令行:Ellipse (EL) 菜 单:[绘图]→[椭圆(E)] 工具栏:[绘图]→[椭圆] 命令选项 中心(C):通过指定中心点来创建椭圆对象 弧(A): 绘制椭圆弧 旋转(R):用长短轴线之间的比例,来确定椭圆的 短轴 参数(P):以矢量参数方程式来计算椭圆弧的端点 角度 包含(I):指所创建的椭圆弧从起始角度开始的包 含角度值 优先定义椭圆的两个端点,然后再进行绘制
6
图形绘制 编辑对象 区域填充 绘图工具 图层线型 绘制文字 尺寸标注
绘圆环
绘矩形
命令行:Donut (DO) 菜单:[绘图]→[圆环(D)] 命令选项 两点(2P):通过指定圆环宽度和直径上两点的方 法画圆环 三点(3P):通过指定圆环宽度及圆环上三点的方 式画圆环 T(切点、切点、半径):通过与已知对象相切 的方式画圆环 圆环体内径:指圆环体内圆直径 圆环体外径:指圆环体外圆直径 绘制圆环时,主要参数是圆心、内直径和外直径。 如内直径为0,则为填充环;如两者相等,则为圆
7
图形绘制 编辑对象 区域填充 绘图工具 图层线型 绘制文字 尺寸标注
绘正多边形
命令行:Polygon(POL)
菜 单:[绘图]→[正多边形(Y)]
工具栏:[绘图]→[正多边形]
命令选项 多个(M):如果需要创建同一样属性的正多边形, 在执行Polygon(POL)命令后,首先键入M,输入 完所需参数值后,就可以连续指定位置放置正多 边形 线宽(W):指正多边形的多段线宽度值 边(E):通过指定边缘第一端点及第二端点,可确 定正多边形的边长和旋转角度。 <多边形中心>:指定多边形的中心点 内接于圆(I):指定外接圆的半径,正多边形的所 有顶点都在此圆周上 外切于圆(C):指定从正多边形中心点到各边中心 的距离
8
图形绘制 编辑对象 区域填充 绘图工具 图层线型 绘制文字 尺寸标注
绘射线
命令行:Ray 菜 单:[绘图]→[射线(R)] 命令选项 等分(B):垂直于已知对象或平分已知对象绘制等 分射线 水平(H):平行于当前UCS 的X 轴绘制水平射线 竖直(V):平行于当前UCS 的Y 轴绘制垂直射线 角度(A):指定角度绘制带有角度的射线 偏移(P):以指定距离将选取的对象偏移并复制, 使对象副本与原对象平行 主要用于绘制时进行比对和平移等,使用较少
5
图形绘制 编辑对象 区域填充 绘图工具 图层线型 绘制文字 尺寸标注
绘圆弧
命令行:Arc (A) 菜单:[绘图]→[圆弧(A)] 工具栏:[绘图]→[圆弧] 命令选项 三点:指定圆弧的起点、终点以及弧上任意一点 起点:指定圆弧的起点 终点:指定圆弧的终点 圆心:指定圆弧的圆心 方向:指定和圆弧起点相切的方向 长度:指定圆弧的弦长 角度:指定圆弧包含的角度。默认情况下,顺时 针为负,逆时针为正 半径:指定圆弧的半径
复制 偏移
移动 缩放
延伸
打断 圆角
设置类
3
CAD基本操作
2.1 基本绘图操作与辅助命令 2.2 图形的编辑与修改 2.3 图层的运用 2.4 尺寸的标注 2.5 视图和剖视图 2.6 参数化
4
图形绘制 编辑对象 区域填充 绘图工具 图层线型 绘制文字 尺寸标注
绘直线
绘圆
命令行:Line(L) 菜 单:[绘图]→[直线(L)] 工具栏:[绘图]→[直线] 命令选项 角度(A):指直线与UCS的X轴的夹角 长度(L):指两点之间的距离 跟踪(F):跟踪最近画过的线或弧终点的切线方向, 以便沿着这个方向继续画线 闭合(C):将第一条直线段的起点和最后一条直线 段的终点连接起来,形成一个封闭区域 撤销(U):撤消最近绘制的一条直线段。重新输入 U,点击【回车键】,则重新指定新的终点
绘构造线
命令行:Xline (XL) 菜 单:[绘图]→[构造线(T)] 工具栏:[绘图]→[构造线] 命令选项 等分(B):垂直于已知对象或平分已知对象绘制等 分构造线 水平(H):平行于当前UCS 的X 轴绘制水平构造线 竖直(V):平行于当前UCS 的Y 轴绘制垂直构造线 角度(A):指定角度绘制带有角度的构造线 偏移(P):以指定距离将选取的对象偏移并复制, 使对象副本与原对象平行 用处广泛,需养成习惯经常使用,能让自身形成 良好的绘图习惯
CAD制图培训课程
1
课程内容
CAD简介及窗口认识 CAD基本操作 CAD快捷键命令 CAD操作常见问题 CAD的工程运用
2
绘图类
直线 多段线 正多边形
圆
椭圆 椭圆弧 创建块
多行文字
编辑类
构造线 矩形 删除 镜像
圆弧 修订云线 样条曲线
阵列
旋转
拉伸
插入块 点点 图案填充 面域 修剪 打断于点 倒角 分解
