CAD图纸标准标注样式
cad标注规范a3图纸
竭诚为您提供优质文档/双击可除cad标注规范a3图纸篇一：cad制图标注规范cad制图标注规范cad制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
a．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
b．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例1：11：21：31：41：51：61：101：151：201：251：301：401：501：601：801：1001：1501：20xx：2501：3001：4001：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm6号紫色0.1-0.13mm2号黄色0.1-0.13mm7号白色0.1-0.13mm3号绿色0.1-0.13mm8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1.m:12mm(在a0、a1、a2、图纸)2.m:10mm(在a3、a4图纸)3.特粗线到索引线为剖视方向4.a:字高5mm(在a0、a1、a2、图纸)字高4mm(在a3、a4图纸)5.b-01:字高3mm(在a0、a1、a2、图纸)字高2.5mm(在a3、a4图纸)6.a为索引图号，b-01为索引图纸号，b-01为“”表示索引在本图图片：接上四、平、立面索引符号1．m:12mm(在a0、a1、a2图纸)2．m:10mm(在a3、a4图纸)3．a1-a4：字高4mm(在a0、a1、a2图纸)字高3mm(在a3、a4图纸)4．b-01--b-04：字高2.5mm(在a0、a1、a2图纸) 字高2mm(在a3、a4图纸)5．箭头为视图方向。
CAD制图标准标注样式样本
引用 CAD制图标准标注样式( GB/T18229- ) ( GB/T13362.4-13362.5, GB/T 14691)文字样式设置: AutoCAD中应优先考虑*.shx即AutoCAD的专用字体( SHX 字体) , 下图是符合国标文字样式。
( 中国国家标准汉字是长仿宋体)尺寸样式的设置: 第一步设置公共参数, 第二步分别设置各子样式的参数。
第一步: 设置公共参数( 1~5)1, 新建GB样式, 在”直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准, 如果是机械图, 能够按默认值不变。
2, 选择尺寸文字样式3, 考虑标注比例因子( 一般不选择)比例因子DIMSCALE取比例的倒数, 如出图比例为1: 50, DIMSCALE=50; 如出图比例为1: 100, DIMSCALE=100……, 这是在模型空间出图的情况。
如果利用布局, 则选择”按布局( 图纸空间) 缩放标注”, 不必指定DIMSCALE的值。
图44, 单位能够是缺省值5, 公共参数设置完毕, 点击”确定”, 返回上一级对话框, 看到新建的gb样式。
图6第二步: 分别设置各子样式( 6~14) : 线性标注、直径标注、半径标注、角度标注6, 设置线性尺性标子样式( 机械类图纸不需要设置线性尺寸标注样式) 紧接5继续”新建”, 在”用于”下选择”线性标注”。
7, 点击”继续”, 为线性标注设置参数。
对于建筑图, 只需修改箭头为建筑标记, 同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度, 国标要求斜线长2~3mm。
其它所有参数均按公共参数设置, 如果为机械图, 箭头及其大小也不必改。
8, 点击确定, 看到gb样式下的线性标注子样式。
2018cad标注样式设置标准
2018cad标注样式设置标准随着CAD（计算机辅助设计）技术的不断发展，标注样式设置对于设计工程师来说显得越发重要。
在CAD软件中，标注样式设置可以影响到绘图的准确性和美观程度，因此设计工程师需要对标注样式设置标准有所了解并严格遵守。
本文将介绍2018年CAD标注样式设置的标准，以帮助设计工程师更好地运用CAD软件进行工程设计。
一、文字样式设置1. 设置标注文字的字体在CAD软件中，标注文字的字体设置可以影响到整个绘图的整体美观程度。
合适的字体可以提高绘图的可读性，因此设计工程师需要选择适合的字体作为标注文字的字体，并在绘图时严格按照标准进行设置。
2. 设置标注文字的大小标注文字的大小直接影响到标注的清晰度和可读性。
根据实际绘图的需要，设计工程师需要合理设置标注文字的大小，确保文字清晰可读，同时不会显得过大或过小。
二、标注线样式设置1. 设置标注线的类型标注线的类型可以根据CAD软件的功能进行选择，常见的标注线类型有实线、虚线、点线等。
设计工程师需要根据实际绘图的需要选择合适的标注线类型，并严格遵守标准设置。
2. 设置标注线的颜色标注线的颜色可以根据实际绘图的需要进行选择，一般来说，标注线的颜色需要与绘图中的其他线条颜色保持一致，以保持整个绘图的统一性。
三、标注箭头样式设置1. 设置标注箭头的大小和类型标注箭头的大小和类型可以根据实际绘图的需要进行选择，一般来说，标注箭头的大小需要与标注文字的大小保持一致，以保持整个标注的统一性。
设计工程师需要选择合适的标注箭头类型，确保标注箭头清晰可见。
2. 设置标注箭头的颜色标注箭头的颜色需要与标注线的颜色保持一致，以保持整个标注的统一性。
四、标注尺寸样式设置1. 设置标注尺寸的精度标注尺寸的精度可以根据实际绘图的需要进行设置，一般来说，标注尺寸的精度需要保持与实际尺寸的精度一致，以保证绘图的准确性。
2. 设置标注尺寸的显示格式标注尺寸的显示格式可以根据实际绘图的需要进行选择，一般来说，标注尺寸的显示格式需要清晰易读，以便工程师和相关人员能够准确获取尺寸信息。

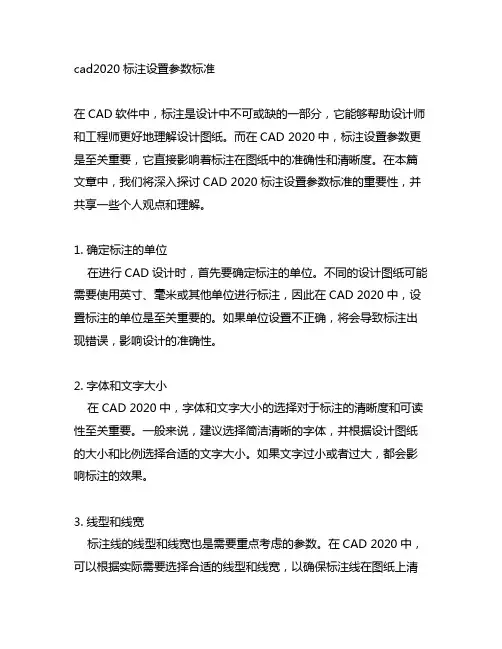

cad2020标注设置参数标准
cad2020标注设置参数标准在CAD软件中，标注是设计中不可或缺的一部分，它能够帮助设计师和工程师更好地理解设计图纸。
而在CAD 2020中，标注设置参数更是至关重要，它直接影响着标注在图纸中的准确性和清晰度。
在本篇文章中，我们将深入探讨CAD 2020标注设置参数标准的重要性，并共享一些个人观点和理解。
1. 确定标注的单位在进行CAD设计时，首先要确定标注的单位。
不同的设计图纸可能需要使用英寸、毫米或其他单位进行标注，因此在CAD 2020中，设置标注的单位是至关重要的。
如果单位设置不正确，将会导致标注出现错误，影响设计的准确性。
2. 字体和文字大小在CAD 2020中，字体和文字大小的选择对于标注的清晰度和可读性至关重要。
一般来说，建议选择简洁清晰的字体，并根据设计图纸的大小和比例选择合适的文字大小。
如果文字过小或者过大，都会影响标注的效果。
3. 线型和线宽标注线的线型和线宽也是需要重点考虑的参数。
在CAD 2020中，可以根据实际需要选择合适的线型和线宽，以确保标注线在图纸上清晰可见，并且与设计图纸的整体风格相匹配。
4. 标注样式和颜色标注样式和颜色的选择同样对于标注的清晰度和美观度有着重要影响。
在CAD 2020中，可以根据设计的要求和个人喜好选择合适的标注样式和颜色，以使标注在图纸上更加突出和易于理解。
总结和回顾通过以上的讨论，我们可以清晰地了解到CAD 2020标注设置参数标准的重要性。
在进行CAD设计时，合理设置标注参数可以确保设计图纸的准确性和清晰度，提高工作效率。
个人观点上，我认为在设定参数标准时，需要充分考虑设计图纸的需要和整体风格，以达到最佳的标注效果。
总结来说，CAD 2020标注设置参数标准的重要性不言而喻。
合理设置单位、字体、文字大小、线型、线宽、样式和颜色，将会对设计图纸的质量产生深远的影响。
因此在进行CAD设计时，务必要重视标注设置参数标准，并根据实际需要进行合理的设置。

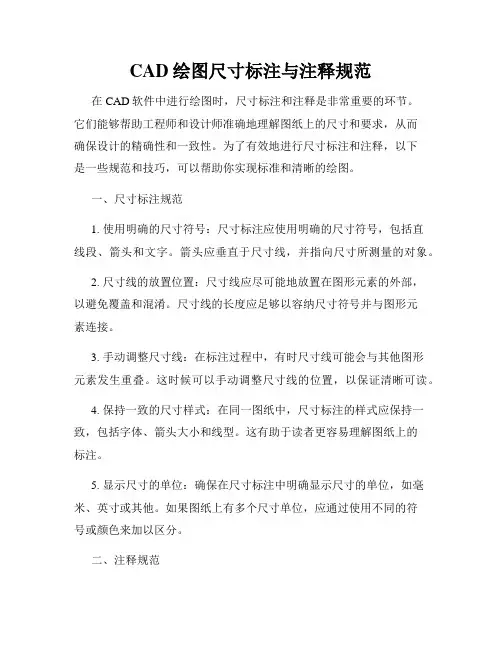

CAD绘图尺寸标注与注释规范
CAD绘图尺寸标注与注释规范在CAD软件中进行绘图时，尺寸标注和注释是非常重要的环节。
它们能够帮助工程师和设计师准确地理解图纸上的尺寸和要求，从而确保设计的精确性和一致性。
为了有效地进行尺寸标注和注释，以下是一些规范和技巧，可以帮助你实现标准和清晰的绘图。
一、尺寸标注规范1. 使用明确的尺寸符号：尺寸标注应使用明确的尺寸符号，包括直线段、箭头和文字。
箭头应垂直于尺寸线，并指向尺寸所测量的对象。
2. 尺寸线的放置位置：尺寸线应尽可能地放置在图形元素的外部，以避免覆盖和混淆。
尺寸线的长度应足够以容纳尺寸符号并与图形元素连接。
3. 手动调整尺寸线：在标注过程中，有时尺寸线可能会与其他图形元素发生重叠。
这时候可以手动调整尺寸线的位置，以保证清晰可读。
4. 保持一致的尺寸样式：在同一图纸中，尺寸标注的样式应保持一致，包括字体、箭头大小和线型。
这有助于读者更容易理解图纸上的标注。
5. 显示尺寸的单位：确保在尺寸标注中明确显示尺寸的单位，如毫米、英寸或其他。
如果图纸上有多个尺寸单位，应通过使用不同的符号或颜色来加以区分。
二、注释规范1. 使用明确的文本：注释应使用清晰明确的文本，以便读者准确地理解所注释的对象。
注释的字体大小应适中，不过大也不过小。
2. 使用正确的注释位置：注释应尽可能地靠近被注释的对象，但又不能与其发生重叠。
可以通过调整注释的位置或使用注释线连接注释和被注释的对象。
3. 使用一致的注释样式：在同一图纸中，注释的样式应保持一致，包括字体、字号和文本样式。
这有助于读者更容易理解图纸上的注释。
4. 避免冗余的注释：注释应简洁明了，避免使用冗长和多余的文字。
只需要提供必要的信息和说明即可。
5. 提供必要的细节：注释应提供足够的细节和说明，以便读者理解图纸上的对象和特性。
注释应回答读者可能会有的问题，并提供所需的信息。
三、其他技巧1. 使用图层管理功能：在CAD软件中，图层管理功能可以用来控制绘图元素的显示和隐藏。
CAD制图 标准标注样式
文字样式设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），下图是符合国标文字样式。
（中国国家标准汉字是长仿宋体）尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。
第一步：设置公共参数（1~5）1，新建GB样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。
2，选择尺寸文字样式3，考虑标注比例因子（一般不选择）比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。
如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定 DIMSCALE的值。
图44，单位可以是缺省值5，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。
图6第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式（机械类图纸不需要设置线性尺寸标注样式）紧接5继续“新建”，在“用于”下选择“线性标注”。
7，点击“继续”，为线性标注设置参数。
对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。
其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。
8，点击确定，看到gb样式下的线性标注子样式。
9，设置直径标注子样式。
紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。
先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。
10，对直径标注的文字及箭头位置作调整。
11，点击“确定”完成gb样式下的直径标注子样式。
12，半径标注子样式与直径标注的设置完全相同。
注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。
半径标注子样式与直径标注的设置完全相同。
CAD文件中的标注和尺寸规范要求
CAD文件中的标注和尺寸规范要求在CAD（计算机辅助设计）软件中，标注和尺寸规范是非常重要的，它们能够提供设计图纸中元素的准确度和一致性。
本文将会介绍CAD文件中的标注和尺寸规范要求，并探讨其在设计过程中的重要性和作用。
一、标注规范要求在CAD文件中，标注是用于显示和描述图纸中元素的文字信息，它们能够提供设计意图和相关尺寸参数等。
对于标注规范的要求，主要包括以下几点：1. 字体和字号：标注应该使用清晰易读的字体，如Arial、Times New Roman等，并选择适当的字号以确保在打印或查看过程中不失真。
2. 标注线和箭头：标注线应该清晰细致，与标注文字相互连接，以确保标注文本与被标注对象之间的关系明确。
标注箭头用于指示标注的对象，应该清晰明确，与标注文本对齐。
3. 标注样式：标注应该使用统一的样式和格式，如标注文字应该居中对齐、垂直放置，并在设计图纸中保持一致的距离和布局。
4. 标注文本：标注文本应该简洁明了，避免使用过多的技术术语和缩写，以确保理解和解读的准确性。
并且，标注文本应该与标注线相对齐，以提高可读性。
5. 标注单位：标注应该包含适当的单位，如长度的标注应该标明单位为毫米（mm）、英寸（inch）等，以确保设计尺寸的准确性。
二、尺寸规范要求尺寸规范是基于设计要求和标准的CAD文件中的尺寸标注，它们为CAD设计师提供了有关构件尺寸和几何要素的信息。
以下是尺寸规范的要求：1. 尺寸精度：尺寸应该具有适当的精度，以确保设计的准确性和一致性。
通常，尺寸应该包含到最多三位有效数字，并根据需要采用四舍五入规则。
2. 尺寸样式：尺寸标注应该使用相同的样式和格式，并与标注规范一致。
尺寸标注线应该清晰细致，与标注文字相互连接。
3. 尺寸位置：尺寸标注应该放置在适当的位置，以明确地表示尺寸的参照对象和相关要素。
尺寸标注应该避免与其他标注和元素重叠，以提高图纸的可读性。
4. 尺寸关系：尺寸标注应该明确表示构件或元素之间的关系和比例。
2023cad的标注样式
2023cad的标注样式
在2023版本的CAD中，标注样式设置的方法与之前版本的基本相同。
以下是一些建议的步骤来设置标注样式：
1. 打开CAD软件，找到“格式”菜单或使用快捷键“dimsty”打开标注样式管理器。
2. 在标注样式管理器中，选择当前使用的标注样式，然后点击“修改”以进行修改。
3. 进入“修改标注”对话框，主要调整以下几个参数：
-箭头大小：根据图形的大小来调整，可以点击“符号和箭头”这一栏，将箭头修改为适当的大小。
-文字大小：根据图形的大小来调整，可以点击“文字”这一栏，将文字修改为适当的大小。
建议让文字大小大于箭头大小。
-主单位：点击“主单位”这一栏，根据需要调整精度。
例如，将精度调整为0。
4. 调整完毕后，点击右下角的“确定”按钮，返回标注样式管理器。
5. 在标注样式管理器中，将修改后的样式设置为当前样式。
点击“置为当前”按钮，然后关闭标注样式管理器。
6. 此时，图纸上的尺寸标注应该已经更新为新的样式。
如果仍然不显示，可以尝试重启CAD软件。
需要注意的是，不同版本的CAD软件可能存在一些差异，请根据实际情况进行调整。
以上方法适用于大部分情况，但如果问题仍然存在，建议查阅相关教程或联系CAD技术支持寻求帮助。
cad图纸标注规范
cad图纸标注规范篇一：制图规范CAD图纸规范要求一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。
2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。
3.注意事项：3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。
3.2注意剖视方向，索引符号指示方向应与剖视方向一致。
3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3.4同一幅图中，索引序号不得重复。
3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。
3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3.8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明：4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。
4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。
4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。
4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开；严禁小数点。
5.填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：6.1图纸目录6.2设计说明6.3装饰专业：6.3.1图纸命名：总平面图——————ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）6.3.2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
制作专业CAD图纸的定制标注样式与格式
制作专业CAD图纸的定制标注样式与格式在使用CAD软件制作图纸时，标注是非常重要的一步。
准确、规范的标注能够给人清晰明了的信息，节省施工时间，提高效率。
下面将介绍制作专业CAD图纸的定制标注样式与格式的方法与技巧。
首先，我们需要打开CAD软件，并选择适合的图纸模板。
根据实际需要，可以选择A0、A1、A2等适合画面大小的模板。
接着，我们需要设置标注的样式与格式。
CAD软件中一般自带一些标注样式，但为了满足个性化的需求，我们可以定制自己的标注样式。
1. 定义文字样式：在CAD软件中，点击工具栏上的“字体”按钮，打开字体设置对话框。
在对话框中可以设置字体的名称、大小、样式等。
选择适合的字体样式，最好选择简洁易读的字体，如宋体、黑体等。
将设置好的文字样式保存，并在后续标注中使用。
2. 定义标注样式：在CAD软件中，点击工具栏上的“添加注释”按钮，打开标注样式管理器。
在管理器中可以设置标注样式的名称、线型、颜色等。
可以根据需要添加多种标注样式，如尺寸标注、文字标注、角度标注等。
在设置标注样式时，需根据实际需求选择合适的线型和颜色，如虚线或实线，黑色或红色等。
将设置好的标注样式保存，并在后续标注中使用。
3. 定义尺寸标注格式：在CAD软件中，点击工具栏上的“尺寸标注”按钮，进入尺寸标注设置。
可以设置标注的标尺样式、标注文字位置、标注单位等。
根据实际需求，可以选择标尺样式为水平标尺或竖直标尺，文字位置为上方或下方，标注单位为毫米、米等。
将设置好的尺寸标注格式保存，并在后续标注中使用。
4. 定义文字标注格式：在CAD软件中，点击工具栏上的“文字”按钮，进入文字标注设置。
可以设置标注的对齐方式、行间距、文本高度等。
根据实际需求，可以选择对齐方式为左对齐、居中、右对齐，行间距为默认或自定义的行间距，文本高度为合适的字体大小。
将设置好的文字标注格式保存，并在后续标注中使用。
5. 应用标注样式与格式：在CAD软件中，选择需要标注的对象或线段，然后点击工具栏上的“添加注释”按钮，选择需要的标注样式与格式。
CAD教程---标注大全
单击“确定”按钮，返回如图4-2 所示的“标注样式管理器”对话框，
即完成线性尺寸标注样式的设置。
2．标注样式修改
标注样式设定后，可能会出现与设计 者意图不同的地方，AutoCAD提供了对标 注样式修改的功能。首先拾取需要修改的 标注样式，再单击如图4-2 所示的“标注 样式管理器”对话框中的“修改”按钮， AutoCAD系统弹出“修改标注样式”对话 框 。
图 4 14 半 径 和 直 径 标 注
-
6．角度标注
角度标注用于圆弧包角、两条
非平行线的夹角以及三点之间夹角
的标注，如图4-15所示。
图4-15 角度标注示例
单击“角度 ”按钮，系统给出“选择圆 弧、圆、直线或 <指定顶点>”提示。对于 圆弧包角的标注，先拾取圆弧的一个端点。 此时系统在命令行给出“指定标注弧线位 置或 [ 多行文字（ M ） / 文字（ T ） / 角度 （ A ） ]” 提示，单击鼠标左键确定弧线位 置，即完成角度的标注。
9．引线标注
引线标注用于标注一些注释、说明和 形位公差等，如图4-18所示。
图4-18 引线标注
引线标注是一个比较复杂的标注 命令，单击“引出线 ”按钮，系统在 命令行给出“指定引线起点或 [设置 （S）] <设置>”提示。因为引线的形式 多种多样，为符合国标的要求，一般 要先进行设置，所以在命令输入S，并 按回车键或单击鼠标右键，调出如图419所示的“引线设置”对话框进行设 定。
对于两条非平行线的夹角，则依次拾 取形成夹角的两条直线，并确定标注 弧线位置，即完成两条非平行线之间 的角度标注。 对于三点之间夹角的角度标注， 需先单击鼠标右键或按回车键。待命 令行出现“指定角的顶点”提示时， 利用“对象捕捉”功能拾取顶点，再 依次拾取两个端点，最后确定标注弧 线位置，即可完成三点之间夹角的标 注。
CAD标注大全讲
制图规范、标注样式、读图逻辑深度解析一、标注的运用逻辑1.标注缘由施工图、设计图中图形对象当然是最重要的部分，不过如果没有尺寸和文字标注，图纸是无法阅读的，标注的作用是帮助（辅助功能）读图人更加快速高效的理解图纸内容。
故此，标注是给读图带来方便而非增加麻烦，所以标注的最高规范就是干净利落、美观大方。
2.标注顺序以室内平面图为例：轴线→墙体→门窗→装图框→标注（标注是为打印图纸服务的，只有装图框后才有确定的图纸比例，此后的标注才符合打印标准；当然标注前需要设置标注样式和文字样式）→打印。
二、标注的规范1.文字规范（1）不同的图框用不同大小的标注和文字，具体情况如下图。
（2）当然字号大小也不必太死板，如拿给年长者看，则需要放大文字以便阅读。
切不要配合了规范丢了项目，完美的结局就是最好的规范。
2.详略得当尺寸标注需将所有如总尺寸、轴线尺寸、构造尺寸、构造内部尺寸等内容一一标注清楚（如下图）：不可多标，也不能漏标。
若标注出的尺寸数据无法阅读则需根据情况灵活处理（解决方法：删除部分不必要的尺寸；放大图纸比例使已标尺寸数据更清晰；运用详图/大样图表达）。
3.标注审美（1）.标注原则尺寸标注模数化、整数化、整齐化、分层化尺寸标注模数化（前提是图形绘制正确）、整数化（尺寸长度不应该有个位数值为1、2、3、4、6、7、8、9的长度），即使是个位为5的数值也需尽量避免，主要是因为施工过程中工人师傅是以厘米为计量单位的。
文字标注简洁化、完整化、工艺化简洁化：文字标注尽量简单，能用5个字标明的坚决不用6个字标注；完整化：不能漏标任何材料，只要图面上有的空间和内容，都需要标注清楚，若有漏项，势必会给施工和理解方案设计带来不必要的麻烦。
工人是不会在施工过程中帮助设计师思考任何内容的，他们干的最多的事就是偷工减料，一贯秉承能省则省的原则。
所以若有漏项，要么会被工人随意更改，要么会施工出错，不管是哪种情况都会致使设计意图打折扣和造成不必要的人工工资和材料费用的浪费；工艺化：文字标注内容必须清晰的表达以下内容：材料种属（如地砖、地板）、材料种类（如抛光地砖、仿古地砖、实木地板、强化木地板）、材料规格（如600×600抛光地砖、300×300防滑地砖）、材料颜色（如米黄色600×600抛光地砖）、品牌（马可波罗米黄色600×600抛光地砖）、型号（甲方对材料或品质有特殊要求时需标注清楚，如格力KFR-26GW/(26592)FNhDa-A3）、施工工艺（马可波罗米黄色600×600抛光地砖干铺）等内容。
CAD工程图纸样式规定
工程设计图纸图幅、图签、封面、扉页、图纸目录管理规定1 目的为了建筑设计制图统一、清晰、简明，满足设计、施工、存档等要求，保证制图质量符合设计输出要求，制定本规定。
2范围本规定适用于各设计阶段工程设计的制图。
3图纸幅面3.1 图纸幅面及图框尺寸，应符合表3.1的规定及图3.1的格式。
横式立式图3.1 图纸幅面3.2 图纸短边不得加长，长边可按表3.2规定的尺寸加长。
3.3 A0—A2图一般宜横式使用，必要时也可立式使用。
3.4 一个专业所用图纸，不宜多于两种幅面。
4 标题栏与会签栏4.1 标题栏均设置在图纸的右下角（见图2.1）。
4.2 标题栏的尺寸为180 40，按图3.2的格式分区。
审定、审核、校对、设计主持人、工种负责人及设计，除本人签字外，还应有宋体字打印的实名栏。
标题采用黑体字（图4.2）。
4.3 会签栏的格式见图3.3。
会签人的姓名也设置为实名栏和签名栏。
一个会签栏不够时，可并列两个。
不需会签的图纸可不设会签栏。
图4.2 标题栏图4.3 会签栏5 图线、字体、比例、符号、定位轴线、常用建筑材料图例、画法及尺寸注法等，均按《房《屋建筑制图统一标准》的规定执行。
6 图号图号的编写按以下规定：首字以“总、建、结、水、暖、电、弱、动、讯”标注。
后面文字根据设计阶段确定：初步设计为“初”；施工图设计为“施”。
7 扉页中国建筑标准设计研究所交付的方案设计和初步设计，均应有扉页。
7.1 扉页格式见图7.1。
7.2 扉页上的签字7.2.1 重要项目的方案设计和初步设计，扉页上应有所长、总建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。
7.2.2. 一般项目的方案设计和初步设计，扉页上应有室主任、主任建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。
8 图纸目录8.1 作为报批图纸的初步设计图纸，在装订本的所有图纸前应填写全部图纸目录。
8.2 施工图设计，各专业在施工图中应列出图纸目录，格式见图8.2。
CAD制图 标准标注样式
引用CAD制图标准标注样式（GB/T18229-2000）（GB/T13362.4-13362.5，GB/T 14691）文字样式设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），下图是符合国标文字样式。
（中国国家标准汉字是长仿宋体）尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。
第一步：设置公共参数（1~5）1，新建GB样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。
2，选择尺寸文字样式3，考虑标注比例因子（一般不选择）比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。
如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。
图44，单位可以是缺省值5，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。
图6第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式（机械类图纸不需要设置线性尺寸标注样式）紧接5继续“新建”，在“用于”下选择“线性标注”。
7，点击“继续”，为线性标注设置参数。
对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。
其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。
8，点击确定，看到gb样式下的线性标注子样式。
9，设置直径标注子样式。
紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。
先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。
10，对直径标注的文字及箭头位置作调整。
11，点击“确定”完成gb样式下的直径标注子样式。
CAD标注标准
CAD中字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。
CAD制图标准规范
CAD标准制图规范CAD制图规范（一)、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录.A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期. B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间.3．打印图纸按需要,比例出图.（二）、常用制图方式.一、常用比例1:1 1：2 1：3 1：4 1：5 1：6 1：10 1:15 1:201:25 1:30 1:401：50 1:60 1：80 1:100 1：150 1：200 1：250 1：300 1:400 1：500二、线型1．粗实线：0.3mm1。
平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓.3。
建筑装饰构造详图的建筑物表面线。
2．中实线：0。
15—0。
18mm1。
平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0。
1mm1。
填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线.4．细虚线：0.1-0。
13mm1。
室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线.4.外开门立面图开门表示方式。
5．细点划线:0。
1-0.13mm1。
中心线、对称线、定位轴线。
6．细折断线：0。
1—0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0。
1—0。
13mm2号黄色0。
1—0.13mm 7号白色0。
1-0。
13mm 3号绿色0.1-0。
13mm 8。
9号灰色0.05—0.1mm 4号浅兰色0。
15-0.18mm 10号红色0。
6—1mm 5号深兰色0.3-0。
4mm10号特粗线：1。
立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm（在A0、A1、A2、图纸)2. m：ø10mm(在A3、A4图纸)3。
CAD制图标准规范
CAD标准制图规范CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500 二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm 3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm 4号浅兰色0.15-0.18mm 10号红色0.6-1mm 5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图图片：接上四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。
cad标准标注样式
cad标准标注样式CAD标准标注样式。
在CAD设计中，标注是非常重要的一环，它能够准确地表达设计意图，方便他人阅读和理解。
因此，标注样式的规范和统一显得尤为重要。
本文将介绍CAD 标准标注样式，包括文字样式、尺寸标注和符号标注等内容，希望能够对CAD设计人员有所帮助。
1. 文字样式。
在CAD设计中，文字样式是非常重要的一环。
文字样式包括字体、字号、加粗、斜体等内容。
在进行CAD设计时，应当统一文字样式，以便于他人阅读和理解。
一般来说，CAD设计中常用的文字样式包括宋体、仿宋、黑体等，字号一般选择5号或7号，根据实际情况可以适当调整。
在进行文字标注时，应当注意文字的清晰度和易读性，避免出现模糊或者过小的情况。
2. 尺寸标注。
尺寸标注是CAD设计中非常重要的一环，它能够准确地表达设计尺寸，方便他人阅读和理解。
在进行尺寸标注时，应当注意标注的位置、方向、文字样式等内容。
一般来说，尺寸标注应当放置在设计图纸的适当位置，标注的方向应当与设计图纸保持一致，文字样式应当清晰易读。
此外，尺寸标注还应当注意与设计图纸的比例和统一性，避免出现过大或者过小的情况。
3. 符号标注。
在CAD设计中，符号标注是非常重要的一环，它能够准确地表达设计意图，方便他人阅读和理解。
在进行符号标注时，应当注意符号的选择、大小、位置等内容。
一般来说，符号标注应当选择适当的符号，符号的大小应当与设计图纸保持一致，符号的位置应当放置在适当的位置，以便他人阅读和理解。
此外，符号标注还应当注意符号的清晰度和统一性，避免出现模糊或者不清晰的情况。
4. 总结。
CAD标准标注样式对于设计图纸的准确性和美观性起着非常重要的作用。
因此，在进行CAD设计时，应当重视标注样式的规范和统一，以便于他人阅读和理解。
在进行文字标注时，应当注意文字的清晰度和易读性；在进行尺寸标注时，应当注意标注的位置、方向、文字样式等内容；在进行符号标注时，应当注意符号的选择、大小、位置等内容。
