2psk调制通信系统
2PSK与2DPSK系统性能分析
2PSK与2DPSK系统性能分析2PSK和2DPSK都是数字调制技术中的一种调制方式。
它们分别是二进制相移键控（2-phase shift keying，2PSK）和二进制差分相移键控（2-differential phase shift keying，2DPSK）。
2PSK是一种基本的调制方式，它将每个比特映射到一个相移角度。
具体地说，1比特映射到0°的相位偏移，0比特映射到180°的相位偏移。
因此，在2PSK中，相位谱只有两个离散的相位值。
2DPSK是在2PSK的基础上引入了相邻符号的相对相位差（differential phase），而不是绝对相位值。
具体来说，在2DPSK中，1比特时，相对相位差为0°，0比特时，相对相位差为180°。
因此，2DPSK相位谱仍然只有两个离散的相位差。
两种调制方式的性能分析主要集中在误码率（bit error rate, BER）和功率效率上。
首先从误码率角度考虑，2PSK和2DPSK的误码率性能较为接近，都可以通过调制解调器的性能指标进行测量和分析。
2PSK的误码率与信噪比（signal-to-noise ratio, SNR）有关。
通常误码率与SNR之间存在一个近似线性的关系，即误码率与SNR的负幂函数呈指数关系。
而2DPSK由于相对相位差的引入，在非理想时钟同步条件下的误码率性能相对较好。
它相对于2PSK能够提供更好的抗多径传播和同步偏差的能力，从而降低误码率。
其次从功率效率角度考虑，2PSK和2DPSK相对于传统的振幅调制技术来说，都具有更高的功率效率。
因为它们只使用两个离散的相位值来表示信息，相位是连续的，而振幅值是固定的。
相对于振幅调制技术，二进制相位调制技术能够更有效地利用信道带宽，提高信息传输速率。
而2DPSK相对于2PSK来说，实际上是在相邻符号间引入了相对相位差，进一步提高了功率效率。
总的来说，2PSK和2DPSK是两种在数字通信中常用的调制方式。
基于vivado的2psk解调
基于vivado的2psk解调摘要：1.引言2.2psk调制与解调原理3.vivado介绍4.2psk解调设计流程5.实验结果与分析6.总结正文：1.引言随着现代通信技术的发展，数字调制与解调技术在通信系统中起着举足轻重的作用。
其中，2psk（2相位偏移键控）调制是一种常见的数字调制技术，广泛应用于无线通信、卫星通信等领域。
本文将介绍一种基于vivado的2psk 解调方法。
2.2psk调制与解调原理2psk是一种相位偏移键控技术，它利用信号的两种不同相位来表示二进制的0和1。
调制过程中，载波信号通过一个2元的相位偏移器，根据输入的二进制数据来选择不同的相位。
解调过程中，需要对接收到的信号进行相位检测，从而恢复原始的二进制数据。
3.vivado介绍Vivado是Xilinx公司推出的一款集成的设计环境，它提供了一个高度集成的设计平台，支持从设计到实现的整个流程。
Vivado中包含了丰富的IP核，可以方便地实现各种数字信号处理算法，如2psk解调等。
4.2psk解调设计流程在vivado中实现2psk解调的设计流程如下：（1）创建一个新项目，并添加所需的IP核。
（2）在设计中添加所需的2psk解调模块，如相位检测器、低通滤波器等。
（3）连接各个模块，实现数据流和控制信号的传递。
（4）配置模块参数，如采样率、相位检测阈值等。
（5）编译和下载设计到目标FPGA器件。
（6）通过示波器等测试仪器观察解调结果，进行性能分析。
5.实验结果与分析实验中，我们使用vivado设计了一个2psk解调器，并将其下载到Xilinx FPGA开发板上。
通过示波器观察解调结果，发现在误码率较低的情况下，解调器能够正确地恢复原始的二进制数据。
此外，通过调整模块参数，可以实现对解调性能的优化。
6.总结本文介绍了一种基于vivado的2psk解调方法。
通过使用vivado提供的丰富IP核和设计工具，可以方便地在FPGA上实现2psk解调功能。

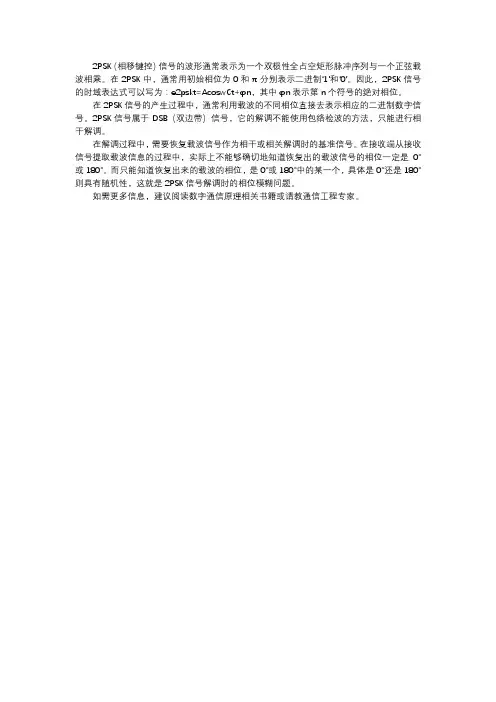

2psk波形
2PSK（ 相移键控）信号的波形通常表示为一个双极性全占空矩形脉冲序列与一个正弦载波相乘。
在2PSK中，通常用初始相位为0和π分别表示二进制‘1’和‘0’。
因此，2PSK信号的时域表达式可以写为：e2pskt=AcoswCt+φn，其中φn表示第n个符号的绝对相位。
在2PSK信号的产生过程中，通常利用载波的不同相位直接去表示相应的二进制数字信号。
2PSK信号属于DSB 双边带）信号，它的解调不能使用包络检波的方法，只能进行相干解调。
在解调过程中，需要恢复载波信号作为相干或相关解调时的基准信号。
在接收端从接收信号提取载波信息的过程中，实际上不能够确切地知道恢复出的载波信号的相位一定是0°或180°。
而只能知道恢复出来的载波的相位，是0°或180°中的某一个，具体是0°还是180°则具有随机性，这就是2PSK信号解调时的相位模糊问题。
如需更多信息，建议阅读数字通信原理相关书籍或请教通信工程专家。
2ask和2psk的谱零点带宽
2ask和2psk的谱零点带宽1. 概述在数字通信领域，调制方式对信号的传输性能有着重要的影响。
在数字调制中，2ask和2psk是常见的调制方式，它们分别代表着双极性振幅移键和双极性相位移键。
在进行数字信号调制时，谱零点带宽是一个重要的参数，它影响着信号的传输效率和频率利用率。
本文将对2ask和2psk的谱零点带宽进行较为详细的介绍和分析。
2. 2ask的谱零点带宽2ask是一种双极性振幅移键调制方式，它将数字信号转换成两种不同的振幅水平。
在进行2ask调制时，信号的频谱分析会显示出两个零点，分别对应于两种不同的振幅水平。
这样的调制方式决定了2ask的谱零点带宽较宽，因为信号频谱中包含了两个独立的振幅成分。
3. 2psk的谱零点带宽与2ask不同，2psk是一种双极性相位移键调制方式，它将数字信号转换成两种不同的相位状态。
在进行2psk调制时，信号的频谱分析会显示出一个零点，对应于两种不同相位状态之间的切换点。
2psk的谱零点带宽相对较窄，因为信号频谱中只包含了一个相位成分。
4. 2ask和2psk的谱零点带宽对比通过上述对2ask和2psk的谱零点带宽的分析，可以得出如下结论：- 2ask的谱零点带宽较宽，频谱中包含了两个独立的振幅成分，频率利用率较低。
- 2psk的谱零点带宽相对较窄，频谱中只包含了一个相位成分，频率利用率较高。
从谱零点带宽的角度来看，2ask在频率利用率上不如2psk，但在抗噪能力和复杂度方面表现较好。
谱零点带宽的不同也决定了在实际应用中，对于不同的通信场景和要求，选择合适的调制方式至关重要。
5. 结语本文对2ask和2psk的谱零点带宽进行了较为详细的介绍和分析，通过对比可以得出它们在谱零点带宽方面的不同特点。
在实际应用中，需要根据具体的通信场景和要求，权衡选择适合的调制方式，以达到较好的传输性能和效率。
希望本文对读者们有所启发，并能够加深对于数字信号调制的理解。
6. 2ask和2psk的应用场景除了谱零点带宽的不同外，2ask和2psk还在实际应用中有着不同的优势和劣势，适用于不同的通信场景。
2psk和2dpsk的频带利用率
2PSK和2DPSK是两种常见的调制方式，它们在数字通信系统中被广泛应用。
在研究它们的频带利用率时，需要考虑它们的调制方法、信号特性以及频谱利用情况等因素。
1. 调制方式2PSK和2DPSK分别代表二进制相移键控和二进制差分相移键控，它们都属于相移键控调制的一种形式。
2PSK是一种直接对载波进行相位调制的调制方式，它能够传输两个不同的相位信息。
而2DPSK则是在相邻符号之间计算相位差异，通过相对相位信息进行传输。
两种调制方式在信号处理和解调方法上略有不同。
2. 信号特性在调制方式上的不同导致了2PSK和2DPSK在信号特性上的差异。
2PSK在传输过程中对相位变化敏感，而2DPSK对相位差异的敏感程度更高。
在噪声干扰等环境中，2DPSK通常具有更好的性能，能够更好地适应信道的变化。
3. 频谱利用情况对于频带利用率的考量，需要综合考虑信号调制方式和频谱利用情况。
常规情况下，2DPSK能够比2PSK更好地利用频谱资源。
因为使用差分编码调制的方式，相对于直接对载波进行相位调制，它能够更有效地利用频谱资源，提高频谱利用效率。
对于数字通信系统而言，频带利用率是一个十分重要的指标。
在资源有限的情况下，如何更有效地利用频谱资源成为了重要的研究方向。
以2PSK和2DPSK为例，它们代表了不同的调制方式，在频带利用率方面也存在差异。
因此在实际的应用中，需要根据具体的通信场景和要求选择合适的调制方式，以最大程度地提高频带利用效率。
2PSK和2DPSK都是常见的调制方式，它们在频带利用率方面有着不同的表现。
在实际应用中，需要根据具体的通信需求选择合适的调制方式，以达到最佳的效果。
希望本文的介绍能够对读者有所启发，对相关领域的专业人士能够有所帮助。
在数字通信系统中，频带利用率是指单位带宽内能够传输的信息量。
不同的调制技术对频带利用率会产生不同的影响。
本文将进一步探讨2PSK和2DPSK的频带利用率，并对比它们在实际应用中的优劣势。
bpsk调制原理
bpsk调制原理bpsk调制原理与模拟通信系统相比，数字调制和解调同样是通过某种方式，将基带信号的频谱由一个频率位置搬移到另一个频率位置上去。
不同的是，数字调制的基带信号不是模拟信号而是数字信号。
在大多数情况下，数字调制是利用数字信号的离散值去键控载波。
对载波的幅度、频率或相位进行键控，便可获得ASK、FSK、PSK等。
这三种数字调制方式在抗干扰噪声能力和信号频谱利用率等方面，以相干PSK的性能最好，目前已在中、高速传输数据时得到广泛应用。
2PSK系统的调制部分框图如下图所示2PSK/BPSK调制部分框图1、M序列发生器实际的数字基带信号是随机的，为了实验和测试方便，一般都是用M序列发生器产生一个伪随机序列来充当数字基带信号源。
按照本原多项式f(x)=X5+X3+1组成的五级线性移位寄存器，就可得到31位码长的M序列。
码元定时与载波的关系可以是同步的，以便清晰观察码元变化时对应调制载波的相应变化；也可以是异步的，因为实际的系统都是异步的，码元速率约为1Mbt/s。
2、相对移相和绝对移相移相键控分为绝对移相和相对移相两种。
以未调载波的相位作为基准的相位调制叫作绝对移相。
以二进制调相为例，取码元为“1”时，调制后载波与未调载波同相；取码元为“0”时，调制后载波与未调载波反相；“1”和“0”时调制后载波相位差1800。
绝对移相的波形如下图所示。
绝对移相的波形示意图在同步解调的PSK系统中，由于收端载波恢复存在相位含糊的问题，即恢复的载波可能与未调载波同相，也可能反相，以至使解调后的信码出现“0”、“1”倒置，发送为“1”码，解调后得到“0”码；发送为“0”码，解调后得到“1”码。
这是我们所不希望的，为了克服这种现象，人们提出了相对移相方式。
相对移相的调制规律是：每一个码元的载波相位不是以固定的未调载波相位作基准的，而是以相邻的前一个码元的载波相位来确定其相位的取值。
例如，当某一码元取“1”时，它的载波相位与前一码元的载波同相；码元取“0”时，它的载波相位与前一码元的载波反相。
基于SIMULINK的2ASK通信系统的设计与仿真
科技资讯2016 NO.23SCIENCE & TECHNOLOGY INFORMATION7科 技 前 沿1科技资讯 SCIENCE & TECHNOLOGY INFORMATION 现代通信要求传输距离远、传送数据量大和传输质量高。
从早期的模拟通信到技术日臻完善的数字通信,使得信息的传输更为有效和可靠。
2ASK是典型的数字调制方式,也是2FSK和2PSK的基础,在数字通信中占有重要地位。
该文以2A SK为例,在SIMULINK环境下建立系统仿真模型,用模块将系统可见化,用波形将调制和解调过程直观化。
同时,为2FSK和2PSK的建模仿真奠定基础[1]。
1 2ASK 载波传输的工作原理2ASK载波传输包括调制和解调。
2ASK的调制是利用载波的幅度变化来传递数字信息的。
载波幅度只有两种变化状态,分别对应二进制码元信息“0”和“1”。
2ASK采用模拟调制法生成,其表达式为:tnT t g a t t s t e c b nn c ASK ωωcos )(cos )()(2-==∑其中,b T 为码元持续时间,)(t g 为持续时间为b T 的基带信号,n a 是第n 个码元的电平取值,⎩⎨⎧=P-1 0P 1概率为概率为n a 。
接收端将信源发送的数字基带信号还原出来称为解调,解调方式有相干解调和非相干解调。
所谓相干解调,即将已调信号)(2t e ASK 送入带通滤波器,再和载波相乘,然后送入低通滤波器,最后送入抽样判决器,在定时脉冲的控制下,得到信源发出的基带信号。
该文采用相干解调方式。
以上是2ASK的调制和解调原理的简单阐述,下面在SIMULINK环境下仿真实现2ASK的调制和解调。
2 SIMULINK 环境下的2ASK 载波传输建模与仿真在SIMULINK库中选择2ASK数字频带传输所需的模块,创建载波传输系统模型如图1所示。
图1上半部是2ASK的调制部分,由Sine Wave(产生载波,正弦载波信号设为4Hz)、Bernoulli Binary Generator(产生原始二进制数字基带信号)、Product(用于将载波和二进制基带信号相乘生成2ASK调制信号)和Scope(显示波形)模块组成。
2psk的相干解调
2psk的相干解调2psk (二进制相移键控)是一种常见的数字调制技术，常用于无线通信系统中。
它的解调方式包括非相干解调和相干解调。
本篇文章将详细介绍2psk的相干解调。
相干解调是一种通过将接收到的信号与本地产生的参考信号进行相位对齐来恢复原始信号的方法。
在2psk的相干解调中，我们需要一个与发送信号的相位和频率都相同的本地参考信号。
以下是2psk相干解调的基本步骤：1.接收端接收到经过信道传输的调制信号后，首先进行限幅处理，以削除信道中的噪声和干扰。
2.然后，接收端产生的本地参考信号与接收到的信号进行相位对齐，以恢复原始信号的相位。
3.最后，通过低通滤波器滤除高频分量，得到解调后的基带信号。
在实现过程中，我们需要注意以下几点：1.参考信号的频率和相位必须与发送信号完全一致，否则解调效果会大打折扣。
2.解调过程中产生的噪声可能会影响解调效果，因此需要进行一些降噪处理。
3.在进行相位对齐时，需要使用一些算法来实现精确的相位对齐。
相对于非相干解调，相干解调具有更高的解调性能，因此在某些情况下，如高速数据传输等场景中，更倾向于使用相干解调。
在无线通信系统中，2psk的相干解调可以实现以下优点：1.可以提供更高的解调性能，从而提高系统的传输效率。
2.可以更好地抵抗信道噪声和干扰，从而提高系统的可靠性。
3.由于需要产生本地参考信号，因此可以实现更好的同步性能，从而支持更高的数据传输速率。
然而，相干解调也有一些缺点：1.需要产生本地参考信号，因此需要更多的硬件资源。
2.对于多径信道和时变信道，相干解调的性能可能会下降。
3.相干解调的算法相对复杂，实现难度较大。
综上所述，2psk的相干解调是一种高性能的数字调制解调技术，适用于需要高传输速率和高可靠性的无线通信系统。
在实际应用中，我们需要根据系统的需求和硬件资源的限制来选择合适的解调方式。
通原实验2 PSK实验
厚德博学 追求卓越
（1）同一调制方式不同检测方法的比较 可以看出，对于同一调制方式不同检测方法，相干检测的抗噪声性能优于 非相干检测。但是，随着信噪比
的增大，相干与非相干误码性能的相对差别越不明显。另 的设备比非相干的要复杂。 （2）同一检测方法不同调制方式的比较 1）相干检测时，在相同误码率条件下，对信噪比 的要求是：2PSK比2FSK小3dB，2FSK比2ASK小3dB； 2）非相干检测时，在相同误码率条件下，对信噪比 的要求是：2DPSK比2FSK小3dB，2FSK比2ASK小3dB。 反过来，若信噪比 一定，2PSK系统的误码率低于2FSK系统，2FSK系统的误码率低于2ASK系统。 因此，从抗加性白噪声上讲，相干2PSK性能最好，2FSK次之，2ASK最差。
厚德博学 追求卓越
通信原理实验
第二单元
数字调制与解调系统实验
数字调制与解调技术的重点是:数字基带信号与数字频带信号之 间的转换,实验的目的是掌握实现这种转换的技术。目前采用最多 的方法是键控法,它是用数字基带信号控制高频载波的可控参数。 实际工程中常应用的数字调制方式有:ASK、FSK与PSK。 厚德博学 追求卓越
绝对码 1
0
0
1
1
1
0
2 P S K
载波 0相位 2DPSK
0
厚德博学 追求卓越
1、5
相对移相信号的产生原理
2psk调制与解调实验报告
竭诚为您提供优质文档/双击可除2psk调制与解调实验报告篇一：2psK解调实验报告实验二：2psK和QpsK（院、系）专业班课学号20XX20214420姓名谢显荣实验日期1、2psK实验一、实验目的运用mATLAb编程实现2psK调制过程，并且输出其调制过程中的波形，讨论其调制效果。
二、实验内容编写2psK调制仿真程序。
2psK二进制相移键控，简记为2psK或bpsK。
2psK信号码元的“0”和“1”分别用两个不同的初始相位0和π来表示，而其振幅和频率保持不变。
故2psK信号表示式可写为：s(t)=Acos(w0t+θ)式中，当发送“0”时，θ=0；当发送“1”时，θ=π。
或者写成：╱Acos(w0t)发送“0”时s(t)=╲Acos(w0t+π)发送“1”时由于上面两个码元的相位相反，故其波形的形状相同，但极性相反。
因此，2psK信号码元又可以表示成：╱Acosw0t发送“0”时s(t)=╲-Acosw0t发送“1”时任意给定一组二进制数，计算经过这种调制方式的输出信号。
程序书写要规范，加必要的注释；经过程序运行的调制波形要与理论计算出的波形一致。
三、实验原理数字信号的传输方式分为基带传输和带通传输，在实际应用中，大多数信道具有带通特性而不能直接传输基带信号。
为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。
这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。
数字调制技术的两种方法：①利用模拟调制的方法去实现数字式调制，即把数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理；②利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。
这种方法通常称为键控法，比如对载波的相位进行键控，便可获得相移键控（psK）基本的调制方式。
图1相应的信号波形的示例101调制原理数字调相：如果两个频率相同的载波同时开始振荡，这两个频率同时达到正最大值，同时达到零值，同时达到负最大值，它们应处于"同相"状态；如果其中一个开始得迟了一点，就可能不相同了。
通信原理实验报告三主要数字调制系统的抗误码性能的仿真比较
实验三主要数字调制系统的抗误码性能的仿真比较一、实验目的1.熟悉2ASK、2FSK、2PSK、2DPSK等各种调制方式；2.学会对2ASK、2FSK、2PSK、2DPSK等相应的主要解调方式下（分相干与非相干）的误码率进行统计；3.学会分析误码率与信噪比间的关系。
二、实验内容设定噪声为高斯白噪声, 对2ASK、2FSK、2PSK、2DPSK等各种调制方式及相应的主要解调方式下（分相干与非相干）的误码率进行统计, 并与理论值进行比较, 以图形方式表示误码率与信噪比间的关系。
三、实验原理2ASK: 有两种解调方法: 非相干解调（包络检波法）和相干解调（同步检测法）。
其中包络检波法不需相干载波, 利用e0(t)波形振幅变化表示信息的特点, 取出其包络, 经抽样判决即可恢复数码。
相干解调需要与相干载波相乘。
2FSK: 常用的解调方法: 非相干解调（包络检波法）；相干解调；鉴频法；过零检测法及差分检波法。
将2FSK信号分解为上下两路2ASK信号分别进行解调。
其中的抽样判决是直接比较两路信号抽样值的大小, 可以不专门设置门限。
判决规则应与调制规则相呼应。
例如,若调制时规定“1”-》载频f1, 则接收时应规定: 上支路样值>下支路样值判为1, 反之则判为0.2PSK: 该方式中载波的相位随调制信号“1”或“0”而改变, 通常用相位0°或180°来分别表示“1”或“0”。
2PSK信号是以一个固定初相的未调载波为参考的。
解调时必须有与此同频同相的同步载波。
而2PSK信号是抑制载波的双边带信号, 不存在载频分量, 因而无法从已调信号中直接用滤波法提取本地载波。
只有采用非线性变换, 才能产生新的频率分量。
2DPSK: 由于2DPSK信号对绝对码{an}来说是相对移相信号, 对相对码{bn}来说是绝对移相信号。
因此, 只需在2PSK调制器前加一个差分编码器即可产生2DPSK信号。
解调：1、极性比较法（码变换法）（相干解调）, 此法即是2PSK解调加差分移码。
2psk调制与解调实验报告
竭诚为您提供优质文档/双击可除2psk调制与解调实验报告篇一：2psK解调实验报告实验二：2psK和QpsK（院、系）专业班课学号20XX20214420姓名谢显荣实验日期1、2psK实验一、实验目的运用mATLAb编程实现2psK调制过程，并且输出其调制过程中的波形，讨论其调制效果。
二、实验内容编写2psK调制仿真程序。
2psK二进制相移键控，简记为2psK或bpsK。
2psK信号码元的“0”和“1”分别用两个不同的初始相位0和π来表示，而其振幅和频率保持不变。
故2psK信号表示式可写为：s(t)=Acos(w0t+θ)式中，当发送“0”时，θ=0；当发送“1”时，θ=π。
或者写成：╱Acos(w0t)发送“0”时s(t)=╲Acos(w0t+π)发送“1”时由于上面两个码元的相位相反，故其波形的形状相同，但极性相反。
因此，2psK信号码元又可以表示成：╱Acosw0t发送“0”时s(t)=╲-Acosw0t发送“1”时任意给定一组二进制数，计算经过这种调制方式的输出信号。
程序书写要规范，加必要的注释；经过程序运行的调制波形要与理论计算出的波形一致。
三、实验原理数字信号的传输方式分为基带传输和带通传输，在实际应用中，大多数信道具有带通特性而不能直接传输基带信号。
为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。
这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。
数字调制技术的两种方法：①利用模拟调制的方法去实现数字式调制，即把数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理；②利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。
这种方法通常称为键控法，比如对载波的相位进行键控，便可获得相移键控（psK）基本的调制方式。
图1相应的信号波形的示例101调制原理数字调相：如果两个频率相同的载波同时开始振荡，这两个频率同时达到正最大值，同时达到零值，同时达到负最大值，它们应处于"同相"状态；如果其中一个开始得迟了一点，就可能不相同了。
2DPSK的调制与解调解读
亲爱的读者：本文内容由我和我的同事精心收集整理后编辑发布到文库，发布之前我们对文中内容进行详细的校对，但难免会有错误的地方，如果有错误的地方请您评论区r最后最您生活愉快"o(n_n)o 'ooO(完整word版)2DPSK的调制与解调解读言，我们予以纠正，如果本文档对您有帮助，请您下载收藏以便随时调用。
下而是本文详细内容。
摘要在现代通信技术中，因为基于数字信号的数据传输优于模拟信号的传输，所以数字信号的传输显得越来越重要。
虽然近距离时我们可以利用数字基带信号直接传输，但是进行远距离传输时必须将基带信号调制到高频处。
为了使数字信号能够在信道中传输，要求信道应具有高通形式的传输特性。
然而，在实际信道中，大多数信道具有带通传输特性，数字信号不能直接在这种带通传输特特性的信道中传输，因此，必须用数字信号对载波进行调制，产生各种已调信号。
我们通常采用数字键控的方法来实现数字调制信号，所以又将其称为键控法。
当调制信号采用二进制数字信号时, 这种调制就被称为二进制数字调制。
最常用的二进制数字调制方式有二进制振幅键控、二进制移频键控和二进制移相键控。
其中二进制移相键控又包括两种方式：绝对移相键控(2PSK)和相对磋分)移相方式(2DPSK )o 在二进制数字调制中，当正弦载波的相位随二进制数字基带信号离散变化时，就产生了二进制移相键控，即所谓的绝对移相键控(2PSK)。
虽然绝对移相键控的实现方法较为简单，但是却存在一个缺点，即我们所说的倒f现象。
因此，在实际中一般不采用2PSK方式，而采用2DPSK方式对数字信号进行调制解调。
本文主要讨论关于2DPSK的调制解调。
并将其与MATLAB结合进行研究和仿真。
关键字：调制解调2DPSK MATLAB仿真摘要 (1)—、2DPSK原理介绍 01. 1 2DPSK的基本原理： 01.2 2DPSK的调制原理： (1)1.3 2DPSK的解调原理： (2)1.3.1 极性比较法： (4)1.3.2相位比较法： (5)二、系统设计 (5)2.1调制与解调原理 (5)2. 2 2DPSK调制解调总原理图 (6)其2DPSK调制与解调信号在加入高斯噪声前后差别 (7)2. 3 DPSK调制与解调波形图 (7)三、系统仿真 (7)3. 1仿真程序 (7)3. 2 2DPSK模拟调制和差分相干解调法仿真图 (10)3. 2调试过程及结论 (11)四、结论 (14)致谢 (15)参考文献 (16)2DPSK原理介绍1. 1 2DPSK的基本原理：说到2DPSK,就不得不说一下二进制移相键控（2PSK）。
通信原理硬件实验二 PSK调制解调
电子信息与自动化学院《通信原理》实验报告学号：姓名：实验名称：硬件实验二 PSK调制解调实验成绩：一、实验目的1．掌握PSK调制解调的工作原理及性能要求；2．进行PSK调制、解调实验，掌握相干解调原理和载波同步方法；3．理解PSK相位模糊的成因，思考解决办法。
二、实验仪器1．RZ9681实验平台2．实验模块：•主控模块•基带信号产生与码型变换模块-A2•信道编码与频带调制模块-A4•纠错译码与频带解调模块-A53．100M双通道示波器4．信号连接线5．PC机（二次开发）三、实验原理1、PSK调制原理2PSK（二进制相移键控，Phase Shift Keying）信号是用载波相位的变化表征被传输信息状态的，通常规定0相位载波和π相位载波分别代表传“0”和传“1”。
图3.3.3 1 2PSK调制信号波形PSK调制由“信道编码与频带调制-A4”模块完成，该模块基于FPGA和DA芯片，采用软件无线电的方式实现频带调制。
图3.3.3.2 PSK调制电路原理框图硬件实验二PSK调制解调实验报告姓名：学号：上图中，基带数据和时钟，通过4P5和4P6两个铆孔输入到FPGA中，FPGA软件完成PSK的调制后，再经DA数模转换即可输出相位键控信号，调制后的信号从4P9输出。
2、PSK解调原理实验中2PSK信号的解调采用相干解调法，首先要从调制信号中提取相干载波，在实验中采用数字costas环提取相干载波，二相PSK(DPSK)解调器采用数字科斯塔斯环(Constas 环)解调，其原理如下图所示。
图3.3.3.3 数字科斯塔斯特环原理图设已调信号表达式为（A1为调制信号的幅值），经过乘法器与载波信号A2（A2为载波的幅值）相乘，得：可知，相乘后包括二倍频分量和分量（为时间的函数）。
因此，需经低通滤波器除去高频成分，得到包含基带信号的低频信号，然后同向端和正交端两路信号相乘，其差值作为环路滤波器的输入，然后控制VCO载波频率和相位，得到和调制信号同频同相的本地载波。
2psk调制时信号产生过程遇到的问题
2psk调制时信号产生过程遇到的问题
在2PSK调制过程中，主要遇到的问题包括相位模糊和抗干扰性能。
首先，相位模糊主要来源于2PSK的载波恢复过程中可能存在的180°相位模糊。
恢复的本地载波与所需的相干载波可能同相，也有可能相反。
这种相位关系的不确定性将导致解调出的数字基带信号与发送的数字基带信号正好相反，从而造成判决器输出数字信号全部出错。
其次，2PSK调制在理论分析时虽然成立，但在实际工程中，如若因接收端遇到突发干扰（如温度漂移或噪声干扰等），就会使接收端的参考相位发生随机的跳变，产生所谓的“倒π”现象，从而发生绝对的错误。
这对系统的误码性能影响很大，导致通信质量很差，故在实际工程中基本不适用。
最后，在随机信号码元序列中，信号波形有可能出现长时间连续的正弦波，导致在接收端无法辨认信号码元的起止时刻。
因此，在2PSK调制过程中，需要解决相位模糊和抗干扰性能问题，以提高通信系统的性能和稳定性。
通信系统实训报告2psk的调制与解调
目录一.摘要和关键词 ..... 错误!未定义书签。
二.小组成员与分工 ... 错误!未定义书签。
三.设计的主要原理 ... 错误!未定义书签。
四．设计的系统仿真 .. 错误!未定义书签。
五．仿真系统的结论 .. 错误!未定义书签。
六.总结和体会： ..... 错误!未定义书签。
七.致谢 ............. 错误!未定义书签。
八.参考文献 ......... 错误!未定义书签。
2PSK的调制与解调一.摘要和关键词2PSK中文是：二进制相移键控，其有两种调制方法，模拟调制法和键控法，解调是用相干解调法。
我们这次做的是2PSK的调制与解调，在实现的过程中，使用了MATLAB的M文件的程序和SIMULINK 实现。
关键词：2PSK 调制解调 MATLAB二.小组成员与分工小组成员分工：确定题目：，查找资料：全部，设计程序： Simulink模拟图：；PPT，演讲：，演示：旁观：三.设计的主要原理二进制相移键控中，通常用相位0和π来分别表示“0”或“1”。
2PSK已调信号的时域表达式为e(t)=s(t)cosωt 。
因此，在某一个码元持续时间内观察时,有0，或π。
当码元宽度为载波周期的整数倍时，2PSK信号的典型波形如下图，2PSK信号的模拟调制法框图；如下图是产生2PSK信号的键控法框图，就模拟调制法而言，与产生2ASK信号的方法比较，只是对s(t)要求不同，因此2PSK信号可以看作是双极性基带信号作用下的DSB调幅信号。
而就键控法来说，用数字基带信号s(t)控制开关电路，选择不同相位的载波输出，这时s(t)为单极性NRZ 或双极性NRZ脉冲序列信号均可。
2PSK信号属于DSB信号,它的解调,不再能采用包络检测的方法,只能进行相干解调。
在这次通信系统仿真实训中，我们使用了MATLAB中的M文件实现，也使用了SIMULINK模块实现了2PSK的调制与解调。
而我负责的是SIMULINK的解调部分，Simulink是MATLAB中的一种可视化仿真工具，是一种基于MATLAB的框图设计环境，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。
2psk的最高频带利用率
2psk的最高频带利用率2PSK的最高频带利用率2PSK是一种数字调制方式，它是通过改变载波的相位来传输数字信号的。
在2PSK中，每个数字位只有两种可能的相位状态，即0度和180度。
这种调制方式具有简单、高效、可靠等优点，因此在数字通信领域得到了广泛应用。
本文将从不同角度探讨2PSK的最高频带利用率。
一、理论分析在理论上，2PSK的最高频带利用率可以通过香农公式计算得出。
香农公式是信息论中的一个重要公式，它描述了在给定信道带宽和信噪比的情况下，最大可达到的数据传输速率。
对于2PSK调制方式，香农公式的表达式为：C = B*log2(1+S/N)其中，C表示信道的容量，B表示信道的带宽，S表示信号的平均功率，N表示噪声的功率。
从公式中可以看出，信道的容量与信噪比成正比，与带宽成对数关系。
因此，要提高2PSK的最高频带利用率，就需要提高信噪比和降低信道带宽。
二、实际应用在实际应用中，2PSK的最高频带利用率受到多种因素的影响。
首先是信道的噪声和干扰。
噪声和干扰会降低信噪比，从而降低信道的容量。
其次是信道的带宽。
带宽越宽，信道的容量就越大，但同时也会增加信道的复杂度和成本。
因此，在实际应用中，需要根据具体情况选择合适的带宽和信噪比，以达到最优的频带利用率。
另外，2PSK的最高频带利用率还与调制方式的选择有关。
除了2PSK，还有许多其他的数字调制方式，如4PSK、8PSK、16QAM等。
这些调制方式在不同的应用场景下具有不同的优势和劣势。
因此，在选择调制方式时，需要综合考虑信道的特性、传输距离、数据速率等因素，以达到最优的频带利用率。
三、未来展望随着数字通信技术的不断发展，2PSK的最高频带利用率还有很大的提升空间。
一方面，随着芯片制造工艺的不断进步，可以实现更高的信号处理速度和更低的功耗，从而提高信道的容量。
另一方面，随着5G、6G等新一代移动通信技术的推广，将会出现更多的应用场景和更高的数据传输速率要求，这也将促进数字调制技术的不断创新和发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2psk 调制通信系统一，设计任务与要求课程设计需要运用MA TLAB 编程实现2PSK 调制解调过程，并且输出其调制及解调过程中的波形，讨论其调制和解调效果。
二，实验基本原理数字调制技术的两种方法：①利用模拟调制的方法去实现数字式调制，即把数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理。
②利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。
这种方法通常称为键控法，比如对载波的相位进行键控，便可获得相移键控（2PSK ）基本的调制方式。
相移键控是利用载波的相位变化来传递数字信息，而振幅和频率保持不变。
在2PSK 中，通常用初始相位0和π分别表示二进制“1”和“0”。
2psk 调制器可以采用相乘器，也可以采用相位选择器就模拟调制法而言，与产生2ASK 信号的方法比较，只是对s(t)要求不同，因此2PSK 信号可以看作是双极性基带信号作用下的DSB 调幅信号。
而就键控法来说，用数字基带信号s(t)控制开关电路，选择不同相位的载波输出，这时s(t)为单极性NRZ 或双极性NRZ 脉冲序列信号均可。
2PSK 信号属于DSB 信号。
本次实验采用的的模拟相乘法即通过载波和双极性不归零码的相乘得到2psk 信号，则2psk 信号产生的调制原理框图和时域表达式如下：⎩⎨⎧-±=p t Pt t psk e -,cos ,cos cos 2_概率为概率为ωωω 图1时域表达式图2调制原理框图 2psk 典型波形如下：三，仿真方案和参数设置参数设置如下所示：每码元采样点数Fn=500；码元数m=50；载波频率fc=2；码元速率Rm=1；加入的白噪声的信噪比snr分别为10,30,50 MATLAB产生2psk信号的程序框图如下：四，实验结果与分析产生的双极性非归零码波形，2psk信号波形和频谱如下;T/s幅度2psk 调制信号T/s幅度F/hzs /d b分析如下：当二进制符号为“0”时，调制信号相位差为0，而当二进制符号为“1”时，调制信号相位差为π。
2PSK 信号的频谱由连续谱和离散谱构成。
当加入白噪声后，2psk 信号波形和频谱如下：T/s幅度F/hzs /d bsnr=30时2psk 调制信号T/s幅度snr=30时2psk 调制信号频谱F/hzs /d bsnr=50时2psk 调制信号T/s幅度snr=50时2psk 调制信号频谱F/hzs /d b由图可知加入白噪声后，2psk 信号发生了失真，随着信噪比的增加，2psk 失真越来越小。
这是因为信噪比越大，2psk 信号的平均功率越大，信号越强，而噪声平均功率越小，噪声信号越弱，因此失真越小。
由于白噪声没有频谱，因此无论信噪比如何变化，其最终的频谱都没发生任何变化，保持原样。
五，源程序代码产生双极性非归零码和2psk信号的子函数：function [dnrz,bpsk] = fbpsk(L,M,f)% 产生双极型归零码% L为每个码元重复次数，则码元间隔Ts% M为码元数目，f为载波频率t=0:1/(L-1):1; %保证载波与码元时域分辨率相同fc=[];n=1; %赋初值for ii=1:M %将fc进行列重复拓展fc1=sin(2*pi*f*t); %载波fc=[fc fc1]; %按照列方向合并为一个矩阵while rem(n,2)~=0; %保证仿真时有偶数个1nrz=round(rand(1,M)); %随机产生单极性非归零码n=length(find(nrz==1));endp = nrz==0; %找出nrz中0的位置nrz(p)=-1; %将0赋为-1dnrz=nrz(ones(1,L),:); %将nrz进行列拓展，并且每个元素重复L次dnrz=reshape(dnrz,1,L*M); %重排成1*(L*M)的矩阵endbpsk=dnrz.*fc; %产生2psk信号End对信号进行FFT的子函数：function [X,f]=fftseq(x,fs)% 本函数的功能为完成fft变换% x为输入信号% X为x的傅里叶变换L=length(x); %求出信号x的长度N=2^(nextpow2(L)); %N为大于等于n的二的整数次幂的数中最小的一个，fft按基二算法X1=fft(x,N); %计算x的N点离散傅里叶变换dftX=fftshift(X1);X=X/fs;df=fs/N; %频域分辨率f=[0:df:df*(N-1)]-fs/2;主函数如下：clear all;close all;Fn=500; %Fn每码元采样点数为500m=50; %m码元数为50fc=2; %fc载波频率为2Rm=1; %Rm码元速率为1Tn=1/Rm; %Tn码元间隔tb=Tn/Fn; %tb时域分辨率N=Fn*m; %N总采样点数T=N*tb; %计算时域上时间总长度Tt=linspace(-T/2,T/2,N); %产生时间取样点矩阵，在T长度内等分为N份[dnrz,bpsk]=fbpsk(Fn,m,fc); %调用子函数，产生dnrz和dpsk信号[Sbpsk,f1]=fftseq(bpsk,Fn); %Fbpsk为信号频谱Fbpsk=Sbpsk;figure(1);subplot(221); %画出双极性不归零码的波形plot(t,dnrz);title('双极性不归零码');xlabel('T/s');ylabel('幅度');axis([0,10,-1.5,1.5]);set(gca,'xtick',[0:0.5:10]);grid on;subplot(223); %画出2psk信号的波形plot(t,bpsk);title('2psk调制信号');xlabel('T/s');ylabel('幅度');axis([0,10,-1.5,1.5])set(gca,'xtick',[0:0.5:10]);grid on;subplot(222); %画出2psk信号的频谱plot(f1,Fbpsk);title('2psk调制信号频谱');xlabel('F/hz');ylabel('s/db');axis([-10,10,0,5.0]);grid on;snr1=10; %增加snr=10的白噪声awgn1=awgn(bpsk,snr1);[Sawgn1,f2]=fftseq(awgn1,Fn);Fawgn1=Sawgn1; %Fawgn1为调制信号的频谱snr2=30; %增加snr=30的白噪声awgn2=awgn(bpsk,snr2);[Sawgn2,f2]=fftseq(awgn2,Fn);Fawgn2=Sawgn2; %Fawgn2为调制信号的频谱snr3=50; %增加snr=50的白噪声awgn3=awgn(bpsk,snr3);[Sawgn3,f2]=fftseq(awgn3,Fn);Fawgn3=Sawgn3; %Fawgn3为调制信号的频谱figure(2);subplot(321); %画出snr=10时2psk调制信号的波形plot(t,awgn1);title('snr=10时2psk调制信号');xlabel('T/s');ylabel('幅度');axis([0,10,-1.5,1.5]);grid on;subplot(322); %画出snr=10时2psk调制信号的频谱plot(f2,Fawgn1);title('snr=10时2psk调制信号频谱');xlabel('F/hz');ylabel('s/db');axis([-10,10,0,5.0]);set(gca,'xtick',[-10:1:10]);grid on;subplot(323); %画出snr=30时2psk调制信号的波形plot(t,awgn2);title('snr=30时2psk调制信号');xlabel('T/s');ylabel('幅度');axis([0,10,-1.5,1.5]);grid on;subplot(324); %画出snr=30时2psk调制信号的频谱plot(f2,Fawgn2);title('snr=30时2psk调制信号频谱');xlabel('F/hz');ylabel('s/db');axis([-10,10,0,5.0]);set(gca,'xtick',[-10:1:10]);grid on;subplot(325); %画出snr=50时2psk调制信号的波形plot(t,awgn3);title('snr=50时2psk调制信号');xlabel('T/s');ylabel('幅度');axis([0,10,-1.5,1.5]);grid on;subplot(326); %画出snr=50时2psk调制信号的频谱plot(f2,Fawgn3);title('snr=50时2psk调制信号频谱');xlabel('F/hz');ylabel('s/db');axis([-10,10,0,5.0]);set(gca,'xtick',[-10:1:10]);grid on;六，心得与体会基于MATLAB的数字调制信号仿真设计让我获益颇深。
更加深入的掌握了MATLAB软件的使用，了解了数字调制的基本原理和主要过程，进一步学习了信号的调制的有关内容，特别是对于2psk调制信号的理解。
虽然这次设计有许多的不懂，但通过查阅课本和相关书籍还是拓宽了知识，增长了见识，收获很大。
