喷淋吸收塔主要工艺参数及结构
吸收塔的结构
吸收塔的结构一、引言吸收塔是一种常见的化工设备，主要用于吸收气体中的污染物。
它的结构设计直接影响着其吸收效率和使用寿命。
本文将介绍吸收塔的结构设计。
二、吸收塔的基本结构1.外壳外壳是吸收塔最外层的包装，主要作用是保护内部设备不受损坏。
根据不同的使用场合和要求，外壳材料可以选择不锈钢、碳钢或玻璃钢等材料。
2.填料层填料层是吸收塔内部重要组成部分，其作用是增大气体与液体接触面积，提高吸收效率。
目前常用的填料有环形填料、球形填料等。
3.进出口管道进出口管道连接着吸收塔和其他设备或管道，其设计应考虑到流量、压力等因素，并采取相应措施以防止泄漏。
4.喷淋系统喷淋系统是将液体喷洒到填料上的关键组成部分，其作用是使液体均匀地覆盖在填料上，以便与气体充分接触，从而实现污染物的吸收。
5.排气系统排气系统是将吸收后的气体排出设备的重要组成部分，其设计应考虑到防止二次污染和节能等因素。
三、吸收塔的不同类型1.湿式吸收塔湿式吸收塔是将液体喷淋到填料上与气体进行接触，从而达到吸收污染物的目的。
它适用于大多数酸性和碱性废气处理。
2.干式吸收塔干式吸收塔是利用固体吸附剂对废气中污染物进行捕集。
它适用于处理低浓度有机废气和恶臭气体。
3.生物滤池生物滤池是一种通过微生物将有机废气转化为无害成分的设备。
它适用于处理低浓度的有机废气。
四、结构设计要点1.填料选择填料应具有良好的表面特性，以便增加与液体接触面积；同时还应具有良好的耐腐蚀性能和机械强度。
2.进出口管道设计进出口管道的设计应考虑到流量、压力等因素，并采取相应措施以防止泄漏。
3.喷淋系统设计喷淋系统的设计应保证液体均匀地覆盖在填料上，以便与气体充分接触，从而实现污染物的吸收。
4.排气系统设计排气系统的设计应考虑到防止二次污染和节能等因素。
同时还应考虑到设备运行时产生的噪音和振动等问题。
五、吸收塔的优缺点1.优点吸收塔具有处理效率高、操作简单、设备占地面积小等优点。
2.缺点吸收塔需要定期更换填料，并且对于一些高浓度废气处理效果不佳。
(吸收塔系统及设备)

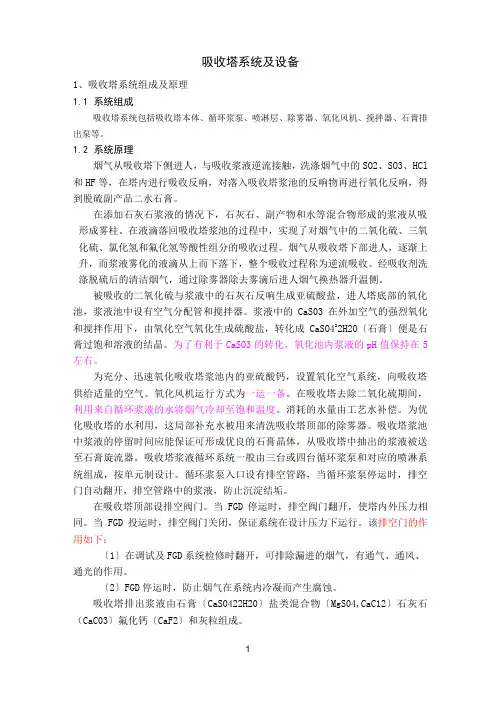

吸收塔系统及设备1、吸收塔系统组成及原理1.1系统组成吸收塔系统包括吸收塔本体、循环浆泵、喷淋层、除雾器、氧化风机、搅拌器、石膏排出泵等。
1.2系统原理烟气从吸收塔下侧进人，与吸收浆液逆流接触，洗涤烟气中的SO2、SO3、HCl 和HF等，在塔内进行吸收反响，对落入吸收塔浆池的反响物再进行氧化反响，得到脱硫副产品二水石膏。
在添加石灰石浆液的情况下，石灰石、副产物和水等混合物形成的浆液从吸形成雾柱。
在液滴落回吸收塔浆池的过程中，实现了对烟气中的二氧化硫、三氧化硫、氯化氢和氟化氢等酸性组分的吸收过程。
烟气从吸收塔下部进人，逐渐上升，而浆液雾化的液滴从上而下落下，整个吸收过程称为逆流吸收。
经吸收剂洗涤脱硫后的清洁烟气，通过除雾器除去雾滴后进人烟气换热器升温侧。
被吸收的二氧化硫与浆液中的石灰石反响生成亚硫酸盐，进人塔底部的氧化池，浆液池中设有空气分配管和搅拌器。
浆液中的CaS03在外加空气的强烈氧化和搅拌作用下，由氧化空气氧化生成硫酸盐，转化成CaSO422H2O〔石膏〕便是石膏过饱和溶液的结晶。
为了有利于CaSO3的转化，氧化池内浆液的pH值保持在5左右。
为充分、迅速氧化吸收塔浆池内的亚硫酸钙，设置氧化空气系统，向吸收塔供给适量的空气。
氧化风机运行方式为一运一备。
在吸收塔去除二氧化硫期间，利用来自循环浆液的水将烟气冷却至饱和温度。
消耗的水量由工艺水补偿。
为优化吸收塔的水利用，这局部补充水被用来清洗吸收塔顶部的除雾器。
吸收塔浆池中浆液的停留时间应能保证可形成优良的石膏晶体，从吸收塔中抽出的浆液被送至石膏旋流器。
吸收塔浆液循环系统一般由三台或四台循环浆泵和对应的喷淋系统组成，按单元制设计。
循环浆泵入口设有排空管路，当循环浆泵停运时，排空门自动翻开，排空管路中的浆液，防止沉淀结垢。
在吸收塔顶部设排空阀门。
当FGD停运时，排空阀门翻开，使塔内外压力相同。
当FGD投运时，排空阀门关闭，保证系统在设计压力下运行。
湿法脱硫工艺吸收塔及塔内件的设计选型
湿法脱硫工艺吸收塔及塔内件的设计选型1 吸收塔塔型的选择在湿法脱硫工艺中，吸收塔是一个核心部件，一个湿法脱硫工程能否成功，关键看吸收塔、塔内件及与之相匹配的附属设备的设计选型是否合理可靠。
在脱硫工程中运行阻力小、操作方便可靠的吸收塔和塔内件的布置形式，将具有较大的发展前景。
目前，在国内的脱硫工程中，应用较多的吸收塔塔型有喷淋吸收空塔、托盘塔、液柱塔、喷射式鼓泡塔等。
国内学者曾在实验室里对各种塔型做了实验测试(见图1)，从测试情况看，在塔内烟气流速相同的情况下，喷淋吸收空塔的系统阻力最小，液柱塔的阻力次之，托盘塔的阻力相对较大。
由于喷淋吸收空塔塔内件较少，结垢的机率较小，运行维修成本较低，因此喷淋吸收空塔已逐渐成为目前应用最广泛的塔型之一。
图2为喷淋吸收空塔(以下简称吸收塔)的结构简图。
2 喷淋吸收空塔主要工艺设计参数(1)烟气流速在保证除雾器对烟气中所携带水滴的去除效率及吸收系统压降允许的条件下，适当提高烟气流速，可加剧烟气和浆液液滴之间的湍流强度，从而增加两者之间的接触面积。
同时，较高的烟气流速还可持托下落的液滴，延长其在吸收区的停留时间，从而提高脱硫效率。
另外，较高的烟气流速还可适当减少吸收塔和塔内件的几何尺寸，提高吸收塔的性价比。
在吸收塔中，烟气流速通常为3～4.5m/s。
许多工程实践表明，3.6m/s≤烟气流速(110%过负荷)≤4.2m/s是性价比较高的流速区域。
(2)液气比(L/G)L/G决定了SO2的吸收表面积。
在吸收塔中，喷淋雾滴的表面积与浆液的喷淋速率成一定的比例关系。
当烟气流速确定以后，L/G成为了影响系统性能的最关键变量，这是因为浆液循环率不仅会影响吸收表面积，还会影响吸收塔的其他设计，如雾滴的尺寸等。
L/G的主要影响因素有：吸收区体积、SO2的去除效率、吸收塔空塔速率、原烟气的SO2浓度、吸收塔浆液的氯含量等。
根据吸收塔吸收传质模型及气液平衡数据计算出液气比(L/G)，从而确定浆液循环泵的流量。
吸收塔的工作原理及内部结构
吸收塔的工作原理及内部结构1. 吸收塔的基本概念嘿，大家好！今天咱们聊聊吸收塔，这玩意儿听起来有点专业，但其实它在工业里可是个大明星呢。
简而言之，吸收塔就像是一个超级大的过滤器，专门用来处理气体中的那些讨厌的杂质。
它的工作原理其实非常简单，就是把气体和液体混合在一起，通过液体把气体中的杂质吸收掉。
这样处理完后的气体就干净了，能达到排放标准，反正对环境更友好啦。
2. 吸收塔的工作原理2.1 气体的进入咱们先从头说起。
吸收塔的工作就像是把一锅混合了各种调料的汤，拿到一个大锅里煮。
气体先从塔的底部进入，就好像你往锅里倒水一样。
然后，气体要在塔里向上流动，通过一个叫做“气体分布器”的装置，这就像是给气体准备了一个“舒适的床”，确保它们均匀地流动，不会有一边多一边少的情况。
2.2 液体的喷洒接着，液体通过喷淋装置从塔的上部滴落下来。
这个时候，就像是你在花园里浇水一样，液体把气体中的杂质“洗刷”掉。
喷淋装置把液体分成很多小滴，确保每一滴都能接触到气体中的杂质，从而完成“吸收”的工作。
2.3 混合和反应接下来，气体和液体在塔内混合，就好像你在搅拌一锅汤。
这个过程非常重要，气体和液体的接触时间越长，杂质被吸收的效果就越好。
塔内的填料，像是塔盘或者填料层，就像是搅拌汤里的配料，增加了气体和液体的接触面积，提高了吸收效率。
3. 吸收塔的内部结构3.1 塔体结构说到塔的内部结构，咱们得了解一下塔体的基本构造。
塔体一般是一个高高的圆柱形，就像是一个巨大的柱子，里面分为几个不同的层次。
塔的材质通常是金属的，这样更结实耐用。
塔内还有很多管道、阀门和泵，这些就像是塔内的“神经系统”，确保气体和液体能顺畅流动。
3.2 塔内填料最重要的，莫过于塔内的填料了。
填料有很多种，有些像是细小的砖块，有些像是网状结构。
它们就像是塔内的“大山”，气体和液体要通过这些“山”，接触面积增大，吸收效果自然就好。
每一种填料都有自己的特点，选择合适的填料对处理效果影响很大。
吸收塔的介绍
1、前言目前，国内引进的烟气脱硫技术很多，以石灰石－石膏湿法烟气脱硫技术应用最为广泛。
SO2吸收系统是湿法烟气脱硫的核心技术，集中表现在脱硫核心设备——吸收塔设计方面。
比较典型的湿法烟气脱硫吸收塔有喷淋空塔、填料塔、鼓泡塔、液柱塔。
各个公司对石灰石-石膏湿法烟气脱硫经过开发研究，结合许多工程实际经验，不断改进发展完善，形成了具有各自特点的湿法烟气脱硫工艺，即使同样属于同类型吸收塔，也有各自的特点。
本文主要介绍国华荏原环境工程有限责任公司（以下简称“国华荏原”）脱硫核心设备——吸收塔设计特点。
2、国华荏原的吸收塔国华荏原的吸收塔分为除雾区、吸收区、浆池区三部分，吸收塔内部结构见附图。
吸收塔内部结构的工艺设计与吸收塔内部的工艺过程密切相关。
2.1吸收塔内部的工艺过程含有污染物的原烟气进入吸收塔内的吸收区，烟气向上流动，加入吸收塔的吸收剂－石灰石浆液通过浆液循环泵由吸收塔的下部抽出送入吸收塔喷淋层，喷淋层喷嘴喷出的雾状浆液向下流动以逆流方式洗涤烟气。
烟气中的污染物SO2、SO3、HCL和HF与浆液中的石灰石反应，烟气中的灰尘随洗涤浆液进入吸收塔浆池。
净化处理后的烟气流经两级除雾器，将清洁烟气所携带的液滴去除。
同时按特定程序用工艺水对除雾器进行冲洗，进行除雾器冲洗有两个目的，一是防止除雾器结垢堵塞，二是冲洗水同时作为烟气蒸发补充水稳定吸收塔液位。
2.2吸收塔内部的主要化学反应吸收塔内实际的化学反应情况比较复杂,反应是连续进行,而且是可逆的。
化学反应总是处在动态平衡过程中,旧的平衡被打破,新的平衡建立。
吸收塔内部的有如下主要化学反应：2.2.1石灰石的溶解过程：CaCO3 H2O CO2→Ca(HCO3)2CaCO3 2H →Ca2 CO2 H2O2.2.2吸收过程：SO2 H2O→H2SO3HCL H2O→2H CL- OH-HF H2O→2H F- OH-H2SO3→H HSO3-(低PH值时)（吸收区下部）H2SO3→2H SO32-(高PH值时)（吸收区上部）Ca2 2HSO3-→Ca(HSO3)2CaCO3 H HSO3-→CaSO3 CO2 H2OCaCO3 2H SO42-→CaSO4 CO2 H2OCa2 SO32-→CaSO3Ca2 2F-→CaF2Ca2 2CL-→CaCL22.2.3反应产物的氧化：2HSO3- O2→2H SO42-2Ca(HSO3)2 O2→CaSO4 2H2O2CaSO3 O2→2CaSO42.2.4结晶生成石膏：CaSO4 2H2O→CaSO4.2H2OCaSO3 1/2H2O→CaSO3·1/2H2O吸收塔中的pH值通过注入石灰石浆液进行调节与控制，一般pH值在4.5—5.5之间。
吸收塔 设计计算
吸收塔设计计算吸收塔是工业生产中常用的设备，用于气体洗涤、脱硫、脱硝、除尘等工艺过程。
其设计计算是确保设备正常运行的重要步骤之一。
下文将从吸收塔的应用、结构分类、设计参数以及计算方法等方面探讨吸收塔的设计计算。
一、吸收塔的应用吸收塔是工业生产中常用的设备，广泛应用于化工、石化、钢铁、电力、印刷、制药等领域，用于将气体中的污染物分离除去。
具体应用包括：1、脱硫：吸收塔可用于烟气中的二氧化硫的脱除。
2、脱硝：吸收塔可用于烟气中的氮氧化物的脱除。
3、除尘：吸收塔可用于烟气中的粉尘颗粒的分离除去。
4、洗涤：吸收塔可用于气体中的酸气、碱气的洗涤处理。
二、吸收塔的结构分类根据结构形式可将吸收塔分为以下几种类型：1、板式吸收塔板式吸收塔是一种以板作为填料的吸收塔，分为横流型、纵流型和斜流型。
吸收塔内置有很多平行的垂直板，气体垂直流过板间空隙，与液体进行旋转接触混合，实现气体进液接触吸收的目的。
板式吸收塔简单易制，可耐受高浓度废气，且维护简单。
2、喷雾吸收塔喷雾吸收塔又称喷淋吸收塔，主要由塔体、喷头等组成。
塔体内装有填料液槽和底部雾化器。
气体经过填料液槽，液体被填料吸附，接触后管道中的液体被喷头雾化，形成雾滴与废气充分接触，从而达到吸附效果。
喷雾吸收塔结构简单，投资少，可以广泛应用。
3、吸附塔吸附塔是一种以吸附剂为填充物的吸收塔。
分为干法吸收和湿法吸收。
吸附塔可用于汽车尾气和工业废气的处理。
吸附塔结构简单，吸附盘式塔种类多样，能够高效地处理各类废气污染物。
三、吸收塔的设计参数1、气体流量气体流量是吸收塔的基本参数之一。
气体流量决定了吸收塔的尺寸和填料数量，它是吸收塔设计的起点。
2、液体流量液体流量是衡量吸收塔性能的重要指标之一。
液体流量要求经过塔体和填料液槽时能够喷淋到填料和气体中，从而实现吸收的目的。
3、气体温度气体温度是影响吸收塔工作效果的因素之一。
高温会导致液体蒸发速度减慢，吸收效果不佳，因此需要保持适宜的气体温度。
吸收塔的工作原理解析
吸收塔的工作原理解析标题：吸收塔的工作原理解析导言：吸收塔是一种常见的化工设备，用于气体和液体之间的质量传递，广泛应用于领域如石油化工、化学工程和环境保护等。
本文将深入解析吸收塔的工作原理，包括其结构、工作过程以及影响其效率的因素。
第一部分：吸收塔的结构1.1 塔体结构吸收塔通常由塔顶、填料层、塔底以及进料口和出料口组成。
其中，填料层是吸收塔空间内的主要组成部分，其作用是增加气液接触面积，提高传质效率。
1.2 塔顶设备塔顶常常安装有分布式喷淋装置，用于将液体吸收剂均匀地喷洒在填料层上，以促进气液的充分接触。
塔顶还设置有气体排放装置，用于排除不被吸收的气体。
第二部分：吸收塔的工作过程2.1 质量传递过程在吸收塔中，气体和液体之间的质量传递主要通过吸收剂液体与进入塔内的气体之间的接触与反应来实现。
气体从塔底进入塔内，经过填料层时，与液体吸收剂发生物理吸附或化学反应。
在这个过程中，气体中的目标组分被吸收到液体中。
2.2 传质效率传质效率是衡量吸收塔性能的重要指标。
影响传质效率的因素包括液体速率、气体速率、塔体高度、填料形状和材料等。
通常情况下，较高的液体速率、适宜的气体速率和较长的塔体高度有助于提高传质效率。
第三部分：影响吸收塔效率的因素3.1 塔体温度塔体温度的选择与工艺要求密切相关。
对于某些吸收反应，较低的温度有助于提高吸收率，而对于其他反应，较高的温度则更有利于反应进行。
3.2 液体浓度液体浓度是影响吸收塔性能的重要参数。
当液体浓度适中时，可以提供更大的物质传递驱动力，从而增加吸收速率。
3.3 填料选择填料的选择对吸收塔的效率和性能有显著影响。
常见的填料包括环状填料、层状填料和管状填料等。
合理选择填料形状和材料可以增加气液接触面积和均匀性，提高传质效率。
总结和回顾：吸收塔是一种重要的化工设备，通过气体和液体之间的质量传递实现物质的分离和吸收。
它的工作原理包括质量传递过程和传质效率的影响因素。
选择合适的工艺参数、优化填料和塔体结构能够使吸收塔获得更高的效率和性能。
酸碱废气处理喷淋塔使用说明书
喷淋洗涤塔产品说明书无锡贝乐环保工程有限公司一、酸碱废气处理（喷淋塔）设备概述：1.酸碱废气处理塔分单塔体和双塔体。
采用圆形塔体，具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。
2.酸碱废气处理（喷淋塔）的工作原理：2.1我司的酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
净化后的酸雾废气达到并低于国家排放标准的排放要求。
3.废气处理的的工程的工艺流程：3.1排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。
3.2 我公司的酸碱废气处理塔(喷淋塔)具有以下特点：1. 采用填料塔对废气进行净化，适合于连续和间歇排放废气的治理；2. 工艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；3. 适用范围广，可同时净化多种污染物；4压降较低，操作弹性大，且具有很好的除雾性能；5. 塔体可根据实际情况采用FRP/PP/PVC等材料制作；6.填料采用高效、低阻的鲍尔环，可彻底地去除气体中的异味、有害物质等。
7. 我公司的废气处理塔采用五重废气吸附过滤净化系统，工业废气处理设计周密、层层净化过滤废气，效果较好，去除率可高达99％以上。
适用范围：广泛应用于化工、电子、冶金、电镀、纺织(化纤)、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。
如调味食品、制酸、酸洗、电镀、电解、蓄电池等。
8.我公司的废气处理塔气速高，处理能力大，塔的重量轻，汽液分布比较均匀，不易被固体及黏性物料堵塞。
特别是由于塔内湍动强烈，故质量及能量传递得以强化，因而能够较大地缩小塔径，降低塔高。
该塔处理风量较大，空塔气速1．5～6．0m/s，喷淋密度20～110m3/(m2·h），压力损失1500～3800Pa，喷淋塔的除雾装置采用旋流板除雾器，通过使气体通过塔板产生旋转运动，利用离心力的作用将雾沫除下，其除雾效率可达98%-99%，而且结构简单压降较小。
吸收塔施工方案
吸收塔施工方案吸收塔是整个排烟脱硫装置中最大、最重要的非标准设备，本工程共计2台，现场拟采用倒装法进行组对制作安装，焊接主要采用手工电弧焊工艺。
吸收塔主要技术参数制作工艺方法基础验收基础验收按照GB50202-2002“建筑地基基础工程质量验收规范”的要求对塔体基础进行验底板底板安装是吸收塔安装质量的基础。
底板安装前二次浇灌强度必须达到设计要求。
将底板按照编号依次码放在基础上进行焊接，为了保证底板的平整度，底板的焊接必须先焊横焊缝，后焊纵焊缝，并从中心开始辐射至四周为了防止变形。
吸收塔罐底扇型板的下料应采用半自动火焰切割机或半自动等离子切割机。
1、剖视图B-B中的单板单坡口形式由30°改为留4mm钝边后，余下部分用磨光机开出，并将原4mm间隙改为6mm-8mm。
2、扇形板在开坡口前如呈龟背状则应将拱面朝下铺设。
3、蓝图中件13、26采用扁钢制作。
4、件垫板16，盖板17，垫板18，筋板19的制作和安装可放在吸收塔安装后期实施5、扇形板与角钢骨架的焊接，扇形板与底环板的焊接，底环板与底环板的焊接是整个罐底安装质量的关键所在，应当严格控制上板作业人数，焊接人数确定在2-4人。
尽量减少焊接作业时所形成的热量。
应采用以下焊接顺序和工艺：a,点焊时应注意其对称性。
b，先焊塞焊，后焊侧边，先点焊，后断续打底焊，再补齐焊，盖面时仍采用打底时的顺序的方法。
c,禁止采用大电流，大直径焊条的一次性的连续焊接工艺。
d,采用大跨度，大间距的，且每处焊接点的焊接长度控制在80mm左右的焊接工艺。
以防止焊接时的热量的产生。
e,扇形板与中心园板及底环板的焊接其T型焊缝口放至最后来焊接。
6、底环板与基础之间应在底环板的两端及中部用钢板垫实。
7、底环板与底环板的焊接时用δ=30mm厚C型钢板跨焊缝点焊定位，然后对底环板施焊。
8、整个底板焊缝的打磨应做到焊接凹坑深度不得大于1mm,且不得有棱角现象出现。
9、图定的吸收塔方位点是吸收塔安装时的重要技术依据，应将图定的吸收塔的方位点标记引至吸收塔底环板上，该标记保留至吸收塔安装结束。
吸收塔系统工艺规程
吸收塔系统工艺规程16.1脱硫吸收塔及其内部件检修16.1.1脱硫吸收塔及其内部件概述吸收塔为圆柱形，尺寸为Φ15.2×31.600m，结构如图所示。
由锅炉引风机来的烟气，经增压风机升压后，从吸收塔中下部进入吸收塔，脱硫除雾后的净烟气从塔顶侧向离开吸收塔。
塔的下部为浆液池，设四个侧进式搅拌器。
氧化空气由四根矛式喷射管送至浆池的下部，四根矛状管中三根的出口都非常靠近搅拌器，将吹入池中的氧化空气由搅拌器打碎成小气泡以增加传质面积。
烟气进口上方的吸收塔中上部区域为喷淋区，喷淋区的下部设置一合金托盘，托盘上方设三个喷淋层，喷淋层上方为二级串联的除雾器。
塔身共设六层钢平台，每个喷淋层、托盘及每级除雾器各设一个钢平台，钢平台附近及靠近地面处共设六个人孔门。
图41烟气出口2除雾器3喷淋层4喷淋区5冷却区6浆液循环泵7氧化空气管8搅拌器9浆液池10烟气进口11喷淋管12除雾器清洗喷嘴13碳化硅空心锥喷嘴吸收塔包括一个托盘，三层喷淋装置以及两级除雾器和除雾器冲洗水系统。
16.1.2吸收塔本体及其内部件规范吸收塔本体规范16.1.3吸收塔检修项目、工艺方法及质量标准16.1.4吸收塔检修后验收16.2吸收塔附属设备检修16.2.1吸收塔附属设备概述吸收塔浆液循环泵安装在吸收塔旁，用于吸收塔内石膏浆液的再循环。
采用单流和单级卧式离心泵，包括泵壳、叶轮、轴、导轴承、出口弯头、底板、进口、密封盒、轴封、基础框架、地脚螺栓、机械密封和所有的管道、阀门及就地仪表和电机。
工作原理是叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都能得到提高，从而能够将吸收塔浆液提升到相应层的喷嘴并以一定的压力经过喷嘴喷下和烟气进行化学反应。
同时在泵的入口形成负压，使流体能够被不断吸入。
图5 浆液循环泵结构简图1叶轮2入口3前护板4蜗壳5后护板6机械密封7托架8轴浆液循环系统采用单元制，每个喷淋层配一台浆液循环泵，每台吸收塔配三台浆液循环泵。
喷淋式气体吸收塔工作原理
喷淋式气体吸收塔工作原理喷淋式气体吸收塔，也称为喷雾吸收塔，是一种常用于烟气脱硫、脱硝等环保设备的塔式反应器。
其工作原理是利用喷嘴将液体吸收剂雾化成小液滴，与烟气接触反应，从而达到净化废气的目的。
下面将从塔体结构、液体吸收剂的喷射、气液接触等方面详细介绍喷淋式气体吸收塔的工作原理。
一、塔体结构喷淋式气体吸收塔一般分为两个区域：底部反应区和顶部松散区。
1. 底部反应区：位于塔体底部，主要是进行气液反应，包括液体吸收剂的喷淋、烟气逆流洗涤、物质传递与反应等。
为了增强反应效果，该区域通常设置了内嵌式填料层，以增加流动物料间的接触面积和传质效率。
2. 顶部松散区：位于底部反应区上方，主要是为了收集已经清洗干净的烟气和液体吸收剂，并减小烟气的流速。
其设计有利于减少烟气中携带粒子和液滴，防止设备堵塞。
二、液体吸收剂的喷射液体吸收剂是对废气中有害成分进行吸收的重要载体。
在喷淋式气体吸收塔中，液体吸收剂通常采用喷射均匀的方式与烟气接触。
在液体喷射过程中，喷头成为一种非常重要的组件。
其喷孔数量多，布局合理，能够快速将液体吸收剂雾化成小液滴，进入反应区域。
一般来讲，这些喷头可固定在塔壁上，或采用内嵌式设计。
喷嘴的数量、喷射角度、喷射高度等因素，都能影响吸收效果，并需要根据具体情况进行合理配置。
三、气液接触过程气液接触是喷淋式气体吸收塔内部的一种重要物质传递过程。
具体而言，其主要通过以下两种方式进行：1. 气液接触过程：喷淋式气体吸收塔中，气体在通过反应区时，与液滴接触、吸附反应。
在该过程中，气液接触的方式有溶剂化、物理吸附和化学反应，反应类型主要取决于液体吸收剂的类型和烟气中的气态成分。
2. 液液接触过程：除了与气体进行接触外，液滴间的互相接触也是液体吸收剂向烟气中物质传递的方式之一。
其主要通过小液滴间的“碰撞”过程，实现污染物的扩散和吸收。
在液滴间接触的同时，也会处于塔体中的填料层上发生同样的过程。
总之，喷淋式气体吸收塔主要利用喷嘴将液体吸收剂雾化成小液滴，送入反应区域并与烟气接触、吸附、反应等过程，以去除废气中的有害物质。
吸收塔浆液循环系统
.防止设备再运行发生故障.
4
常见问题与处理
2 浆液循环泵轴承过热
原因：①润滑油过多或过少 ②润滑油中有杂物 ③轴承损坏 处理：①加油适当 ②重新更换润滑油 ③更换轴承
4
常见问题与处理
滤网堵塞
3.将夜循环泵入口滤网堵塞 原因：（1）吸收塔石膏结晶，碎裂的鼓泡
管及氧化风机管 （2）吸收塔玻璃鳞片和衬胶碎片
#2#3 #4Fra bibliotek卧式离心泵
卧式离心泵 卧式离心泵
12000m3/h
10000m3/h 10000m3/h
3
4 5
机械密封
机械密封 机械密封
1105kg/ m3
1105kg/ m3 1105kg/ m3
表（一）
2
主要设备
浆液循环泵
额定功率
额定电流
出口压力
浆液循环泵
额定功率
额定电流
扬程
#1A/#2A #1B/#2B #1C/#2C
寿命长。其结构有空心式和螺旋式两种。
螺式旋
空心式
2
主要设备
喷嘴雾化效果
输浆管道和喷嘴
2
主要设备
2.4 设备的参数
（1）喷淋装置参数
吸收 塔 #1 喷淋层数 喷淋层间距 3层 1.8m 每层喷嘴数 180只 喷嘴型式 空心、实心 喷嘴压力（bar） 0.7
#2
#3 #4
3层
4层 5层
1.8m
1.8m 1.8m
2
2.3
主要设备
喷淋装置：喷淋装置布置在吸收塔顶部，由分配母管和
喷嘴组成的网状系统。每台浆液循环泵对应一个喷淋层，喷淋 层安装空心喷嘴，起作用是将喷淋液雾化。喷淋液由浆液循环
吸收塔喷淋层的概述及堵塞问题处理方案
吸收塔喷淋层的概述及堵塞问题处理方案摘要：喷淋层又可以称为液体分布器，它是由喷淋管和喷嘴组成，将夜通过喷淋管的分配作用达到均匀分布的每个喷嘴，由喷嘴喷出，与逆向流动的烟气充分接触，SO2污染气体即在此吸收。
现存在堵塞、磨损断裂，结构等问题，本文针对问题及处理方案展开了详细的分析和阐述。
关键词：吸收塔；喷淋层，堵塞；处理方案1、喷淋层中喷淋管及管网的喷淋层中的喷淋管目前主要有2种材质和结构形式：(1)全玻璃钢(FRP)材质，由于玻璃钢的材料特性，这种结构需要在喷淋管底部设置支撑梁。
(2) FRP管，主管和支管之间用法兰连接，特点是采用等径管，管径大、壁较厚，能自身起到支撑梁的作用，FRP支管底部可不设支撑梁。
据了解国外支管都用柔性接头，而我国只能做插管手糊加强性连接，考虑此连接部受弯和喷浆时可能由颤抖现象而引起疲劳开裂(因为喷头处压力为0.07MPa，喷头质量有8kg)。
大部分用FRP(玻璃纤维增强塑料)材料制作，质量较轻。
在实际运行中，全玻璃钢喷淋层底部的支撑梁有被上部喷嘴喷出的浆液击穿破坏的现象。
为避免由此带来的隐患，喷淋层采用第2种形式，喷淋FRP支管底部不设支撑梁。
吸收塔喷淋区域塔径，喷淋FRP支管较长，喷淋层供应商利用管道分析软件对喷淋层进行受力分析，选择合理管壁厚，通过在支管上加筋提高FRP支管的强度和刚度，并对其各个生产环节进行认真监督检验。
最上层喷浆管至第一段除雾器高差。
根据喷浆后雾滴大小及烟气上升流速考虑，一般在3m～3.5 m左右。
喷淋层中管网的作用是浆液通过分布在喷淋管上的喷嘴喷出雾状液以吸收烟气中的S02。
要求管内外均耐磨蚀，管内同时要求耐浆液腐蚀，管表面要求耐浆液冲刷。
其设计，首先要考虑喷头的布置，应保证塔内喷出浆液匀称，避免疏密不均。
喷头的数量根据液／气比需要的浆液量而定。
为保证浆液与烟气的接触充分，一般喷浆管分成3～5层，喷淋层间距通常为lm～2m，一般按1．5～1．7m 计。
吸收塔系统工艺规程
吸取塔系统工艺规程16.1脱硫吸取塔及其内部件检修16.1.1脱硫吸取塔及其内部件概述吸取塔为圆柱形，尺寸为Φ152.×31.600m，构造如以下图。
由锅炉引风机来的烟气，经增压风机升压后，从吸取塔中下部进入吸取塔，脱硫除雾后的净烟气从塔顶侧向离开吸取塔。
塔的下部为浆液池，设四个侧进式搅拌器。
氧化空气由四根矛式喷射管送至浆池的下部，四根矛状管中三根的出口都格外靠近搅拌器，将吹入池中的氧化空气由搅拌器打碎成小气泡以增加传质面积。
烟气进口上方的吸取塔中上部区域为喷淋区，喷淋区的下部设置一合金托盘，托盘上方设三个喷淋层，喷淋层上方为二级串联的除雾器。
塔身共设六层钢平台，每个喷淋层、托盘及每级除雾器各设一个钢平台，钢平台四周及靠近地面处共设六个人孔门。
图41 烟气出口2 除雾器3 喷淋层4 喷淋区5 冷却区6 浆液循环泵7 氧化空气管8 搅拌器9 浆液池10 烟气进口11 喷淋管12 除雾器清洗喷嘴13 碳化硅空心锥喷嘴吸取塔包括一个托盘，三层喷淋装置以及两级除雾器和除雾器冲洗水系统。
16.1.2吸取塔本体及其内部件标准吸取塔本体标准序号1工程吸取塔形式数据喷淋塔备注2吸取塔内径15.2m3吸取塔高度31.600m 内高4材质碳钢衬胶5吸取塔各孔洞参数数量口径标高 mm 法兰标准5.1 吸取塔冲洗门 1 200×400 200 5.2 吸取塔排净口 2 DN200 500 D-GD86-0507 PN1.6 5.3 仪表液位计口 3 DN80 700 D-GD86-0507 PN1.6 5.4 吸取塔石膏排出泵入口2 DN150 1000 D-GD86-0507 PN1.65.5 人孔 1 DIA1300 1700 5.6 搅拌器口 4 DN600 1800 DIN2501 PN10 5.7 搅拌器冲洗水口 4 2″ 1310 150LBS ，ANSI B16.5 5.8 吸取塔浆液循环泵入口 3 DN1200 2023 D-GD86-0505 PN1.0 5.9氧化空气管入口3 5″4430150LBS ，ANSI B16.5吸取塔烟气入口膨胀节排5.10 1 DN1508300D-GD86-0507 PN1.65.11水回塔界面吸取塔烟气出口膨胀节排1DN1508300D-GD86-0507 PN1.6D-GD86-0507 PN1.6D-GD86-0507 PN1.6 HG20593-97 PN1.6 D-GD86-0507 PN1.6 D-GD86-0507 PN1.6 D-GD86-0507 PN1.6 D-GD86-0507 PN1.6 法兰标准D-GD86-0507PN1.6 D-GD86-0507PN1.6 D-GD86-0507PN1.6ASMEB16.47A CLASS 150LB ASMEB16.47A CLASS 150LB ASMEB16.47A CLASS 150LB 150LBS ，ANSI B16.5 150LBS ，ANSI B 16.5 150LBS ，ANSIB16.55.12 水回塔界面 备用口1DN15083005.13 吸取塔浆液溢流口 1 300×600 11480 5.14石灰石浆液入口2 DN65 12500 5.15 吸取塔事故浆液池回水口 1 DN150 12500 5.16 吸取塔石膏排出泵回流口 1 DN100 13000 5.17 吸取塔排水坑回水口 1 DN100 13000 5.18 石膏溢流缓冲箱回水口1 DN80 13000 5吸取塔个孔洞参数数量口径标高 mm5.19滤液水入口 1 DN100 13000 5.20备用口 1 DN100 13000 5.21备用口 1 DN100147705.22 人孔1 610×920 19100 5.23 吸取塔浆液循环喷淋口2 DN1100 20555 5.24吸取塔浆液循环喷淋口2 DN1100 22355 5.25吸取塔浆液循环喷淋口2 DN1100 24155 5.26一级除雾器下部冲洗口7 8″ 25460 5.27一级除雾器上部冲洗口7 8″ 27060 5.28二级除雾器下部冲洗口 7 8″274605.29 人孔 1 920×920 21500 5.30人孔1920×920 24793D-GD86-0507PN1.6 D-GD86-0505PN1.0 D-GD86-0507PN1.65.31 仪表口 1 DN100 24793 5.32 人孔 1 920×920 27060 5.33放空口 1 DN600 29930 5.34仪表口 1 DN100 29930 5.35人孔1920×9202993016.1.3 吸取塔检修工程、工艺方法及质量标准检修工程工艺方法及留意事项 质量标准一、吸取塔内部件检修 除雾器清理，从上级开头往下级清 理，即二级 ME 上部→二级ME 下部 →一级ME 上部→一级ME 下部 检查除雾器有无损坏，是否齐全损坏的除雾器予以更换， 检查除雾器位置是否平稳地放置 在各支持梁上，假设有个别除雾器有位移，要将其牢靠地搁置在支持梁上。
烟气脱硫工艺主要设备吸收塔设计和选型
烟气脱硫工艺主要设备吸收塔设计和选型4.1吸收塔的设计吸收塔是脱硫装置的核心，是利用石灰石和亚硫酸钙来脱去烟气中二氧化硫气体的主要设备，要保证较高的脱硫效率，必须对吸收塔系统进行详细的计算，包括吸收塔的尺寸设计，塔内喷嘴的配置，吸收塔底部搅拌装置的形式的选择、吸收塔材料的选择以及配套结构的选择（包括法兰、人孔等）。
4.1.1 吸收塔的直径和喷淋塔高度设计本脱硫工艺选用的吸收塔为喷淋塔，喷淋塔的尺寸设计包括喷淋塔的高度设计、喷淋塔的直径设计4.1.1.1 喷淋塔的高度设计喷淋塔的高度由三大部分组成，即喷淋塔吸收区高度、喷淋塔浆液池高度和喷淋塔除雾区高度。
但是吸收区高度是最主要的，计算过程也最复杂，次部分高度设计需将许多的影响因素考虑在内。
而计算喷淋塔吸收区高度主要有两种方法：（1）喷淋塔吸收区高度设计（一）达到一定的吸收目标需要一定的塔高。
通常烟气中的二氧化硫浓度比较低。
吸收区高度的理论计算式为h=H0×NTU (1)其中：H0为传质单元高度：H0=Gm/(kya)（ka为污染物气相摩尔差推动力的总传质系数，a为塔内单位体积中有效的传质面积。
）NTU为传质单元数，近似数值为NTU=(y1-y2)/ △ym，即气相总的浓度变化除于平均推动力△ym=（△y1-△y2）/ln(△y1/△y2)(NTU是表征吸收困难程度的量，NTU越大，则达到吸收目标所需要的塔高随之增大。
根据（1）可知：h=H0×NTU===9.81×10(2)其中：y1,y2为脱硫塔内烟气进塔出塔气体中SO2组分的摩尔比，kmol(A)/kmol(B) ,为与喷淋塔进塔和出塔液体平衡的气相浓度，kmol(A)/kmol(B)kya 为气相总体积吸收系数，kmol/(m3h﹒kpa)x2，x1为喷淋塔石灰石浆液进出塔时的SO2组分摩尔比，kmol(A)/kmol(B)G 气相空塔质量流速，kg/(m2﹒h)W 液相空塔质量流速，kg/(m2﹒h)y1×=mx1, y2×=mx2 (m为相平衡常数，或称分配系数，无量纲)kY a为气体膜体积吸收系数，kg/(m2﹒h﹒kPa)kLa为液体膜体积吸收系数，kg/(m2﹒h﹒kmol/m3)式（2）中为常数，其数值根据表2[4]表3 温度与值的关系温度/ 10 15 20 25 300.0093 0.0102 0.0116 0.0128 0.0143采用吸收有关知识来进行吸收区高度计算是比较传统的高度计算方法，虽然计算步骤简单明了，但是由于石灰石浆液在有喷淋塔自上而下的流动过程中由于石灰石浓度的减少和亚硫酸钙浓度的不断增加，石灰石浆液的吸收传质系数也在不断变化，如果要算出具体的瞬间数值是不可能的，因此采用这种方法计算难以得到比较精确的数值。
吸收塔的相关设计计算
烟气脱硫工艺主要设备吸收塔设计和选型（2） 喷淋塔吸收区高度设计（二）对于喷淋塔，液气比范围在8L/m 3-25 L/m 3之间[5]，根据相关文献资料可知液气比选择12.2 L/m 3是最佳的数值。
逆流式吸收塔的烟气速度一般在2.5-5m/s 范围内[5][6]，本设计方案选择烟气速度为3.5m/s 。
湿法脱硫反应是在气体、液体、固体三相中进行的，反应条件比较理想，在脱硫效率为90%以上时（本设计反案尾5%），钠硫比(Na/S)一般略微大于1，本次选择的钠硫比(Na/S)为1.02。
（3）喷淋塔吸收区高度的计算含有二氧化硫的烟气通过喷淋塔将此过程中塔内总的二氧化硫吸收量平均到吸收区高度内的塔内容积中,即为吸收塔的平均容积负荷――平均容积吸收率，以ζ表示。
首先给出定义，喷淋塔内总的二氧化硫吸收量除于吸收容积，得到单位时间单位体积内的二氧化硫吸收量ζ＝hC K V Q η0= (3) 其中 C 为标准状态下进口烟气的质量浓度，kg/m 3η为给定的二氧化硫吸收率,％;本设计方案为95％ h 为吸收塔内吸收区高度，mK 0为常数，其数值取决于烟气流速u(m/s)和操作温度(℃) ;K 0=3600u ×273/(273+t)按照排放标准，要求脱硫效率至少95%。
二氧化硫质量浓度应该低于580mg/m 3（标状态）ζ的单位换算成kg/( m 2.s),可以写成ζ=3600×h y u t /*273273*4.22641η+ (7) 在喷淋塔操作温度10050752C ︒+=下、烟气流速为 u=3.5m/s 、脱硫效率η=0.95 前面已经求得原来烟气二氧化硫SO 2质量浓度为 a (mg/3m )且 a=0.650×103mg/m 3而原来烟气的流量（200C ︒时）为标况20×103(m 3/h) (设为V a )换算成工况25360m3/h 时已经求得 V a =2×103 m 3/h=5.6 m 3/s故在标准状态下、单位时间内每立方米烟气中含有二氧化硫质量为2SO m =5.6×650mg/m 3=3640mg=3.64gV 2SO = 3.6422.4 L/mol 64/g g mol ⨯=1.3L/s=0.0013 m 3/s 则根据理想气体状态方程，在标准状况下，体积分数和摩尔分数比值相等 故 y 1=0.0013100%0.023%5.6⨯= 又 烟气流速u=3.5m/s, y 1=0.023%,C t ︒==75,95.0η总结已经有的经验，容积吸收率范围在5.5-6.5 Kg/（m 3﹒s ）之间[7]，取ζ=6 kg/（m 3﹒s ）代入（7）式可得6=64273(3600 3.50.000230.95)/22.427375h ⨯⨯⨯⨯⨯+故吸收区高度h=6.17/6≈1.03m（4）喷淋塔除雾区高度（h3）设计（含除雾器的计算和选型）吸收塔均应装备除雾器，在正常运行状态下除雾器出口烟气中的雾滴浓度应该不大于75mg/m3 [9]。
吸收塔的设计、制造、安装
吸收塔结构示意
High efficiency two stage mist eliminator
Fine droplet spray nozzles
In-situ forced oxidation in a discretely separated zone Sump dividing elements prevents backmixing between upper oxidation zone and lower sump
壁板的卷制
• 见华东列电照片
4吸收塔的安装
• • • • • • • 4.1安装准备 施工机具 起重机 电焊机 测量仪器 衬胶设备 人员：最重要的是焊工和测量工
预组装场地
• 吸收塔预组装场地 • 进口烟道预组装场地
壁板运输
壁板运输B
壁板堆放
基准画线
• 中心、十字画线 • 沉降观察基准
•
• 2.2焊接标准 • 主要的焊接标准有GB和DL；在具体验收方面 电厂可能更趋向DL • 2.3防腐标准 • 2.3.1橡胶衬里 • 2.3.2鳞片树脂 • 2.4其它 • 保温、表面处理
• 2.5材料标准 • 2.5.1碳素钢的标准 • 2.5.2高级合金的标准
3零件制作
• • • • 3.1壁板的制作 3.1.1下料 3.1.2喷砂除锈 3.1.3涂漆
吸收塔的设计、制造、安装
1.吸收塔的结构概况 2.采用的标准 3.零部、件的制作 4.安装 5.检验与试验
1.吸收塔的结构概况 吸收塔是一个平底圆柱形钢制容器 塔体由以下部件构成： a塔体壁板 塔体不同高度由厚度不同的碳素钢笔构成 b基础底板 由环形底板及基础部分构成。 c池分离器管 由碳素钢板卷制成直径约1米多的钢管，数根并列在最 高液位下约5米。 d进口烟道 在塔体中部左右，向下15°倾斜。材料多为高级合金或 贴衬合金。 e出口收缩段及出口法兰 收缩段为圆锥体，承受其上部传递来的出 口烟道载荷和位移。
吸收塔的工作原理
吸收塔的工作原理吸收塔是一种常见的化工设备，广泛应用于化工、环保、能源等领域。
它的主要作用是将气体中的有害物质吸收到液体中，从而达到净化气体的目的。
本文将详细介绍吸收塔的工作原理，包括其结构、工作过程、吸收机理等方面。
一、吸收塔的结构吸收塔通常由塔壳、填料层、进料管、出料管、液位控制器、喷淋器等部分组成。
其中，塔壳是吸收塔的主体部分，通常采用圆柱形或方形结构，材料可以是碳钢、不锈钢、玻璃钢等。
填料层是吸收塔中的核心部分，它可以增加气液接触面积，促进质量传递。
填料的种类很多，常见的有球形填料、环形填料、片状填料等。
进料管和出料管分别用于将气体和液体送入和取出吸收塔。
液位控制器用于控制液位，保证液体能够充满塔壳并与气体充分接触。
喷淋器则负责将液体均匀地喷洒到填料层上，使气体和液体能够充分接触。
二、吸收塔的工作过程吸收塔的工作过程可以分为两个阶段：吸收阶段和再生阶段。
吸收阶段是指将气体中的有害物质吸收到液体中的过程，而再生阶段则是指将液体中的有害物质从中去除的过程。
在吸收阶段中，气体通过进料管进入吸收塔，经过填料层时与液体充分接触，有害物质被溶解到液体中。
液体从塔底流出，进入下一个处理单元或者直接排放。
在此过程中，液位控制器会自动调节液位，保证液体能够充满塔壳并与气体充分接触。
喷淋器则负责将液体均匀地喷洒到填料层上，使气体和液体能够充分接触。
在再生阶段中，液体通过进料管进入吸收塔，经过填料层时与气体充分接触，将其中的有害物质吸收到气体中。
气体从塔顶排出，经过处理后再次进入吸收塔。
在此过程中，喷淋器负责将液体均匀地喷洒到填料层上，使气体和液体能够充分接触。
液位控制器则会自动调节液位，保证液体能够充满塔壳并与气体充分接触。
三、吸收塔的吸收机理吸收塔的吸收机理可以分为物理吸收和化学吸收两种。
物理吸收是指气体在液体表面附着的过程，它主要取决于气体和液体之间的接触面积和接触时间。
在填料层中，填料可以增加气液接触面积，促进物理吸收的发生。
有机玻璃碱雾吸收塔
有机玻璃碱雾吸收塔是一种专门用于吸收和净化碱雾的设备。
以下是关于有机玻璃碱雾吸收塔的详细介绍：
1、结构组成：有机玻璃碱雾吸收塔通常由塔体、填料层、喷淋装置、循环泵、风机等部分组成。
塔体采用有机玻璃材料制作，具有透明度高、耐腐蚀、易清洗等特点。
2、工作原理：有机玻璃碱雾吸收塔通过喷淋装置将碱液喷洒到填料层上，碱液与碱雾在填料层上进行充分接触，发生化学反应，将碱雾中的有害物质吸收并转化为无害物质。
同时，循环泵将吸收后的碱液循环使用，提高吸收效率。
3、性能特点：有机玻璃碱雾吸收塔具有以下性能特点：
透明度高，便于观察内部运行情况。
耐腐蚀性强，能够适应各种恶劣的工业环境。
清洗方便，维护成本低。
结构紧凑，占地面积小，方便安装和使用。
4、应用领域：有机玻璃碱雾吸收塔广泛应用于化工、制药、造纸、印染等工业领域，用于处理各种碱性废气和有害气体，保护环境和工人健康。
需要注意的是，不同厂家生产的有机玻璃碱雾吸收塔可能存在一定的差异，具体参数和性能可能会有所不同。
因此，在选择和使用有机玻璃碱雾吸收塔时，建议根据实际需求和厂家提供的技术参数进行选择和配置。
喷淋吸收塔主要工艺参数及结构
喷淋吸收塔主要工艺参数:聚丙烯鲍尔环喷淋塔(0 1600mm*4500mm)混合气体处理量：8000m3/h工艺参数名称数值备注操作压力，kpa101.3常压操作温度，。
C 20常温流速，m/s<1压降,pa650塔径,mm01600塔高,mm4500鲍尔环填料高度，mm300共两层液体密度,kg/m31000水溶液液气比0.72喷头数量,只16共两层吸收率 聚丙烯鲍尔环喷淋塔(0 2000mm*4500mm )混合气体处理量：17000m3/h工艺参数名称数值备注 操作压力，kpa101.3常压操作温度，。
C 20常温流速，m3/h <1. 5压降,pa 680塔径,mm 02000塔高,mm 4500鲍尔环填料高度，mm 500 共两层液体密度,kg/m31000水溶液液气比92%以上0.67喷头数量,只20 共两层吸收率93%以上注：乙方到现场安装前，甲方需把该设备所需的水电到位。
喷淋吸收塔结构介绍：喷淋吸收系统主要由填料、喷淋装置、除雾装置、喷淋液循环泵、吸收塔组成。
（1）填料填料主要作为布风装置，布置于吸收塔喷淋区下部，烟气通过托盘后，被均匀分布到整个吸收塔截面。
这种布风装置对于提高吸收效率是必要的，除了使主喷淋区烟气分布均匀外，吸收塔托盘还使得烟气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。
托盘结构为带分隔围堰的多孔板，托盘被分割成便于从吸收塔人孔进出的板片，水平搁置在托盘支撑的结构上。
（2）喷淋装置吸收塔内部喷淋系统是由分配母管和喷嘴组成的网状系统。
每台吸收塔再循环泵均对应一个喷淋层，喷淋层上安装空心锥喷嘴，其作用是将喷淋液雾化。
喷淋液由吸收塔再循环泵输送到喷嘴，喷入废气中。
喷淋系统能使浆液在吸收塔内均匀分布，流经每个喷淋层的流量相等。
（3）除雾装置用于分离烟气携带的液滴。
吸收塔除雾器布置于吸收塔顶部最后一个喷淋组件的上部。
烟气穿过循环浆液喷淋层后，再连续流经除雾器时，液滴由于惯性作用，留在挡板上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷淋塔与活性炭箱结合废气处理装置一、喷淋塔部分
喷淋吸收塔主要工艺参数：
聚丙烯鲍尔环喷淋塔（C 1600mm*2800mjm
混合气体处理量：13000m3/h 工艺参数名称数值备注
操作压力，kpa 101.3 常压
操作温度，C 20常温
流速，m/s v 1
压降,pa 650
塔径,mm①1600
塔高,mm 4500
鲍尔环填料高度，mm 150 共两层
液体密度,kg/m3 1000 水溶液
液气比0.72 喷头数量, 只8 共两层吸收率92%以上
聚丙烯鲍尔环喷淋塔（C 2000mm*3000mjm 混合
气体处理量：17000m3/h 工艺参数
名称数值备注
操作压力，kpa 101.3 常压
操作温度，C 20常温流速，m3/h v 1．5 压降,pa 680
塔径,mm①2000
塔高,mm 4500 鲍尔环填料高度，mm 150 共两层液体密度,kg/m3
1000 水溶液液气比0.67
喷头数量, 只10 共两层吸收率93%以上
注：乙方到现场安装前，甲方需把该设备所需的水电到位喷淋吸收塔
结构介绍：设备组成：该喷淋吸收系统采用立式圆筒设计，由填料、
喷淋装置、除雾装置、喷淋液循环泵、吸收塔组成。
（1）填料填料主要作为增大液气接触面积装置，布置于吸收塔喷淋层底部，装置能极大程度提高对气体的吸收效率. 另外承载环体的托盘能使主喷淋区废气分布均匀，使得废气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。
托盘结构为PP网状多孔板，更便于气体与药液通过，其为水平搁置在托盘支撑的结构上。
（2）喷淋装置吸收塔内部喷淋系统是由分配主管、支管和喷嘴组成的网状系
统，配有一
台循环泵。
喷淋层上安装高压螺旋喷嘴，该喷嘴具喷洒角度大、喷雾均匀、不易堵
塞等优点，其作用是将喷淋液雾化。
喷淋液由吸收塔再循环泵输送到喷嘴，喷入废
气中。
喷淋系统能使药液在吸收塔内均匀分布，流经每个喷淋层的流量相等。
（3）除雾装置除雾器选用高效除雾塑料网棉，用于分离处理完的净气携带的液滴。
吸收
塔除雾器布置于吸收塔顶部最后一个喷淋组件的上部。
废气穿过循环药液喷淋层后，再连续流经除雾器时，液滴由于惯性作用，留在挡板上。
由于被滞留的液滴也含有固态物，因此存在挡板结垢的危险，需定期进行清洗。
（4）喷淋液循环泵吸收塔再循环泵安装在吸收塔旁的药箱内，用于吸收塔内喷淋液的再循环。
采用专用立式酸碱离心泵，包括泵壳、叶轮、轴、导轴承、进口、密封盒、轴封、基础框架和电机等。
工作原理是叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都能得到提高，从而能够被输送到高处或远处。
同时在泵的入口形成负压，使流体能够被不断吸入。
泵头采用耐腐蚀材料。
循环系统使用一段时间后，循环液废水最终排入废水处理池。
（5）喷淋吸收塔
塔体采用PP材质。
在喷淋塔壳体的设计方面，考虑其工作环境相当恶劣，
长期在酸性的腐蚀下工作，并且要承受塔体自身压力及溶液压力，还要承受工作时
的风压，要求既要有良好的耐腐蚀性能，又要保持较高的抗拉、抗压强度，所以喷
淋塔体采用机械焊接工艺生产制作，强度高，质量可信，性能良好。
附设备图纸:。
