干手器原理详细图解
干手器的工作原理
干手器的工作原理
干手器是一种用于快速干燥双手的设备，其工作原理是通过产生热空气流和强力气流来加速手部水分的蒸发和蒸发后水分的迅速排除。
干手器内部通常配备了高功率的电加热器，当用户触发开关或感应器后，电加热器开始工作，产生大量的热能。
这些热能将通过特定的传导材料迅速传输至上部的出风口，从而产生高温的热空气流。
在热空气流生成的同时，干手器还会启动强力气流产生装置，通过电机驱动的鼓风机或风机，产生强劲的气流。
这一强力气流将与热空气流混合，形成高速、高温的气流。
当用户将双手放入干手器的出风口附近时，高速的热气流将直接接触到手部表面的水分，促使水分的蒸发。
同时，强力气流能够更快地将这些水分带走，保持气流的流动性，减少水分残留的可能。
在使用过程中，用户需要将双手保持在干手器的出风口处，以使热气流和强力气流充分作用于手部表面，从而实现快速干燥双手的效果。
需要注意的是，使用干手器时应保持适度距离，并确认手部的皮肤不会受到热气流的过高温度或强力气流的太大压力，以避免不适或损伤。
自动烘手器原理
自动烘手器原理自动烘手器原理一、概述自动烘手器是一种常见的公共场所设备，用于帮助人们干燥双手。
它通过高速风力将水分从双手表面吹干，减少了传统纸巾使用的浪费和环境污染。
本文将详细介绍自动烘手器的原理。
二、外观结构自动烘手器通常由塑料外壳、电机、风扇、加热元件等组成。
外壳采用防火材料加工制作，具有防水、防尘等特性。
电机是驱动风扇旋转的核心部件，通常采用无刷电机，具有低噪音、高效率等特点。
风扇是产生高速气流的关键部件，通常采用轴流式风扇或离心式风扇。
加热元件则是在冬季或潮湿环境下提供额外加热的部件。
三、工作原理1. 感应开关控制自动烘手器通常配备有感应开关，当用户将双手放入感应区域时，设备会自动启动。
这种感应开关一般采用红外线或超声波技术，能够快速、准确地检测到用户的手部位置。
2. 风扇产生气流启动后，电机驱动风扇旋转，产生高速气流。
这种气流能够有效地将双手表面的水分吹干。
根据不同的设计，风扇可以采用轴流式或离心式结构。
轴流式风扇一般比较小巧、噪音较低，适用于小型自动烘手器；离心式风扇则具有更大的风量和更强的干燥效果，适用于大型自动烘手器。
3. 加热元件提供额外加热在冬季或潮湿环境下，自动烘手器可能需要额外加热来提高干燥效果。
这时会启动加热元件，将风扇产生的气流加热后喷出。
加热元件一般采用陶瓷发热体或镍铬合金发热体等材料制作。
4. 安全控制为了保证用户安全，在自动烘手器中通常会设置多种安全控制措施。
例如，设备会自动断电保护，避免长时间连续工作导致过热或火灾等危险。
同时，设备还会设置漏电保护、防过载保护等安全措施，确保用户使用时不会受到任何伤害。
四、使用效果自动烘手器的使用效果取决于多种因素，例如风速、加热温度、感应范围等。
一般来说，自动烘手器能够在10-15秒内将手部表面的水分吹干。
相比传统纸巾，自动烘手器具有更高的干燥效率和更低的污染排放。
同时，自动烘手器还可以节省成本和时间，并提高公共场所的整洁度和卫生程度。
自动感应干手器的原理
自动感应干手器的原理自动感应干手器是一种通过红外线或其它传感技术实现自动感应和控制的设备，主要用于公共场所的卫生间中。
其原理可以分为感应原理和干燥原理。
感应原理是自动感应干手器的核心技术之一。
通常采用红外线或其它传感技术，通过感应器探测用户的手部动作，一旦用户将双手伸入感应范围内，则会触发感应器，启动自动感应干手器的工作。
感应器可感知到用户的手部动作，并将这一信号传递给控制器。
感应器主要分为双光电传感器和红外线传感器两种类型。
双光电传感器是一种常见的感应器，其工作原理是通过发射一束红外线，并利用接收器接收反射回来的红外线来判断是否有人在感应范围内。
当感应器检测到用户的手部进入感应范围时，会发出信号给控制器，控制器则会启动干手器的工作。
红外线传感器则通过发出红外线，当有物体（如双手）接近时，红外线会被反射回来并被接收器接收，从而触发感应器。
干燥原理是自动感应干手器实现手部干燥的关键。
主要采用高速气流或者热风干燥的方式。
当感应器触发后，控制器会启动风扇和加热元件，产生高速气流或热风。
高速气流会通过干手器的出风口喷射到用户的手部表面，并迅速把水分吹干。
热风则利用加热元件将空气加热至一定温度，然后通过风扇吹到用户的手部，加速水分的蒸发从而达到干燥的效果。
干手器往往还配备了一些附加功能，如智能控制、节能模式、杀菌功能等。
智能控制功能是指干手器可根据不同的用户需求自动调节气流和温度，以提供更好的手部干燥效果。
节能模式是指干手器在长时间无人使用时会自动进入休眠状态，以节省能源。
杀菌功能则是一些干手器会利用紫外线或其它杀菌技术对空气和手部进行杀菌处理，提高卫生水平。
总结起来，自动感应干手器是通过感应器检测用户手部动作触发干燥工作的设备。
感应器可以采用红外线或其它传感技术，通过探测用户手部进入感应范围的信号触发干手器的工作。
干燥原理主要采用高速气流或热风干燥的方式，通过风扇和加热元件将气流喷射到用户的手部，达到快速干燥的效果。

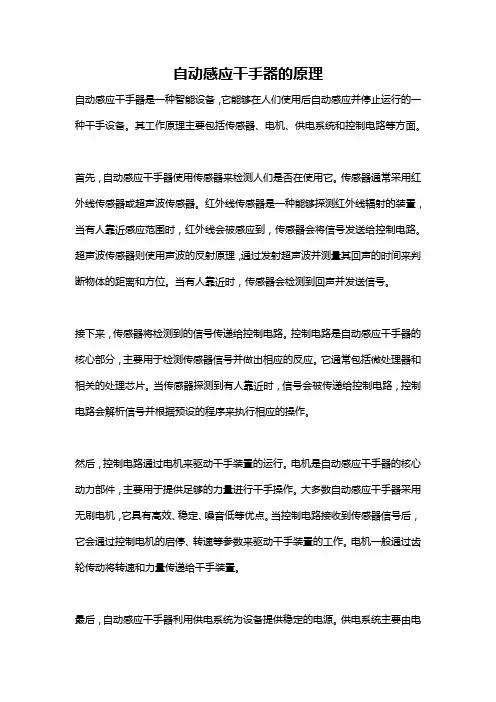

自动感应干手器的原理
自动感应干手器的原理自动感应干手器是一种智能设备，它能够在人们使用后自动感应并停止运行的一种干手设备。
其工作原理主要包括传感器、电机、供电系统和控制电路等方面。
首先，自动感应干手器使用传感器来检测人们是否在使用它。
传感器通常采用红外线传感器或超声波传感器。
红外线传感器是一种能够探测红外线辐射的装置，当有人靠近感应范围时，红外线会被感应到，传感器会将信号发送给控制电路。
超声波传感器则使用声波的反射原理，通过发射超声波并测量其回声的时间来判断物体的距离和方位。
当有人靠近时，传感器会检测到回声并发送信号。
接下来，传感器将检测到的信号传递给控制电路。
控制电路是自动感应干手器的核心部分，主要用于检测传感器信号并做出相应的反应。
它通常包括微处理器和相关的处理芯片。
当传感器探测到有人靠近时，信号会被传递给控制电路，控制电路会解析信号并根据预设的程序来执行相应的操作。
然后，控制电路通过电机来驱动干手装置的运行。
电机是自动感应干手器的核心动力部件，主要用于提供足够的力量进行干手操作。
大多数自动感应干手器采用无刷电机，它具有高效、稳定、噪音低等优点。
当控制电路接收到传感器信号后，它会通过控制电机的启停、转速等参数来驱动干手装置的工作。
电机一般通过齿轮传动将转速和力量传递给干手装置。
最后，自动感应干手器利用供电系统为设备提供稳定的电源。
供电系统主要由电源适配器、电池或超级电容器等组成。
当干手器连接到电源适配器时，它会将交流电转换为设备所需的直流电。
而在没有外部电源的情况下，干手器通常会使用电池或超级电容器进行供电。
这样，即使没有电源接入，干手器也能够正常工作。
综上所述，自动感应干手器的原理是传感器检测到人们使用时，将信号传递给控制电路，控制电路根据预设程序控制电机运行，进而驱动干手装置进行干手操作。
供电系统为设备提供稳定的电源。
这样，当人们手离开干手器时，设备能够自动感应并停止运行，从而实现了智能化、节能环保的干手体验。
红外干手器制作-PPT文档资料
hzvtc
三、元器件说明 1、NE555 管脚排列如下图，底座用14脚代替。
机电工程分院
hzvtc
2、4069芯片 管脚图及内部结构图
机电工程分院
hzvtc
机电工程分院
3、红外线发射和接收对管
常用的红外发光二极管（如SE303白色与 PH303），其外形和发光二极管LED相似，发出 红外光（近红外线约0.93μm ）。管压降约1.4V ， 工作电流一般小于20mA。为了适应不同的工作电 压，回路中常串有限流电阻。 发射红外线去控制相应的受控装置时，其控制的 距离与发射功率成正比。
8 4 R3 73
R2 IC1 2 6 15
VD1
C1
C2
R11
R4
VD4
+ C3 R5
1
14
2 13
4069
R6
3 4
12 11
R7 5 10
VD2
6
9
7
8
+ C7 R9 R10C4 Nhomakorabea84
2
R8
IC2 6
3
E
7
15
+ C5
VD3 C6
hzvtc
3. 主要单元电路 1）555多谐振荡电路
机电工程分院
hzvtc
机电工程分院
（2）红外检测电路 。采用脉冲式主动红外 线检测电路，由红外发射二极管VDl和红外接 收二极管VD2等组成。
（3）反相器构成的施密特触发器。为保证单 稳态触发器可靠触发，必须对电压放大器输 出的信号进行整形。
（4）微分电路。C4和R9组成微分电路，其 作用是将整形电路输出的方波信号微分为触 发脉冲去触发单稳态触发器。

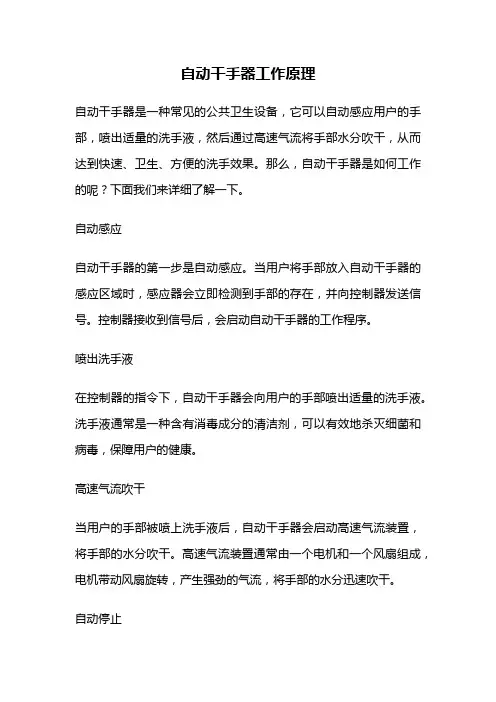

自动干手器工作原理
自动干手器工作原理
自动干手器是一种常见的公共卫生设备，它可以自动感应用户的手部，喷出适量的洗手液，然后通过高速气流将手部水分吹干，从而达到快速、卫生、方便的洗手效果。
那么，自动干手器是如何工作的呢？下面我们来详细了解一下。
自动感应
自动干手器的第一步是自动感应。
当用户将手部放入自动干手器的感应区域时，感应器会立即检测到手部的存在，并向控制器发送信号。
控制器接收到信号后，会启动自动干手器的工作程序。
喷出洗手液
在控制器的指令下，自动干手器会向用户的手部喷出适量的洗手液。
洗手液通常是一种含有消毒成分的清洁剂，可以有效地杀灭细菌和病毒，保障用户的健康。
高速气流吹干
当用户的手部被喷上洗手液后，自动干手器会启动高速气流装置，将手部的水分吹干。
高速气流装置通常由一个电机和一个风扇组成，电机带动风扇旋转，产生强劲的气流，将手部的水分迅速吹干。
自动停止
当用户将手部从自动干手器的感应区域中取出时，感应器会再次检测到手部的离开，并向控制器发送信号。
控制器接收到信号后，会立即停止自动干手器的工作程序，等待下一位用户的到来。
总结
自动干手器是一种非常实用的公共卫生设备，它可以快速、卫生、方便地为用户提供洗手服务。
自动干手器的工作原理主要包括自动感应、喷出洗手液、高速气流吹干和自动停止四个步骤。
通过这些步骤的有机组合，自动干手器可以为用户提供高效、卫生、舒适的洗手体验，为公共卫生事业做出了重要的贡献。
戴森干手器原理
戴森干手器原理
戴森干手器使用的是高速气流技术，具体原理如下：
1. 高速气流：戴森干手器内部的电机产生强大的气流，通过特殊的设计和优化，将空气加速到高速状态。
2. 空气放大技术：在戴森干手器的出风口周围有一个环形的喷嘴，当气流经过喷嘴时，会形成一个高速旋涡的空气环流。
这个环流会将周围的空气吸入，并与高速气流混合，形成一个更大、更强的气流。
3. 加热控制：戴森干手器还可以通过加热控制来调节出风口的温度，提供更加舒适的干燥体验。
加热控制可以使得干手器吹出的气流温暖而不会过热或过冷。
4. 快速干燥：由于高速气流的强大推力和空气放大技术的作用，戴森干手器能够迅速将水分从双手表面吹干。
相比传统的热风干手器或纸巾，戴森干手器能够更快速、更高效地完成干燥过程。
总的来说，戴森干手器利用高速气流和空气放大技术，通过强力的气流将水分从双手表面迅速吹干，提供了更加快速、卫生、舒适的干手体验。
自动洗手器与自动干手器的制作
自动洗手器与自动干手器的制作1、自动洗手器自动洗手器的电路原理如图1 所示。
220V 交流电路经变压器T 降压，变为低压交流电，经整流滤波，成为低压直流，再经三端集成稳压电路7806 稳压，得到6V 直流电供给控制电路工作。
H1 为红色发光二极管，作为电源指示。
N2为红外接收电路SFH506-38，N3 为锁相环音频译码器LM567，N3 与R3、C6 组成振荡器，R3、R6 决定N3 内部压控振荡器的中心频率，LM567 的3 脚为信号输入端，8 脚为逻辑输出端，其输出端为OC 门输出，最大灌电流为100mA，LM567 的工作电压为4.75V～9V，工作频率可从零点几赫兹到500 千赫，静态工作电流为8mA。
N4 为NE555 定时器，它与外围元件组成单稳态定时电路，其目的是在人手偶尔偏离了红外线的探测范围时，能保证洗手器的正常出水。
LM567 芯片5 脚输出的振荡信号经三极管功率放大后，推动红外发射二极管VD 向外发射红外线。
没有人洗手时，红外接收电路N2 接收不到VD 向外发射的红外线，N3 的3 脚无信号输入，8 脚为高电平，N4 的3 脚为低电平，三极管截止，继电器K 断电处于释放状态，电磁阀Y 不动作，洗手器无自来水放出。
当人手放到洗手器下时，N2 接收到人手反射的红外线并经N2 放大后，输入到N3 的3脚，由N3 内部处理后使N3 的8 脚输出低电平，从而使N4 的低触发端2 脚变为低电位，导致N4 的3 脚输出高电平，三极管导通，继电器J1 吸合，使其常开触点闭合，接通电磁阀Y 的220V 交流电源，Y 开始动作，使洗手器放出自来水，供人们洗涤之用，同时发光二极管LED2 发出绿光，指示洗手器正工作于放水状态。
洗涤完毕，人手离开洗手器后，N4 延时几秒钟后复位，使洗手器停止放水。
图1 中，变压器T 采用220V/9V 小型交流变压器，VD 为PH303 红外发射二极管，VT1 为8050 三极管，VT2 为9013 三极管，J1 采用JRX-13F、6V 小型直流继电器，Y 采用市售的220V 交流电磁阀，其余元件型号与数据见图1 中所标参数。
红外线自动干手器电路设计
摘要摘要自动干手机是一种高档卫生洁具，广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。
其工作原理是采用一种红外线控制的电子开关，当有人手伸过来时，红外线开关将电热吹风机自动打开，人离开时又自动将吹风机关闭。
自动干手电路是由红外线发射电路，红外线接收电路，时间延迟电路，吹风机开关电路和电源电路五部分构成的。
在红外线发射电路中，输出电路端Q产生脉冲信号来控制红外线发光二极管起保护红外发光二极管的作用。
发射光脉冲，二极管D1在时间延迟和吹风机开关电路中，当输出端Q输出低电平时，三极管截止，无电流通过。
继电器与三极管集电极相连，当有电流驱动时，开关吸合，电磁阀通电，电路闭合，吹风机吹出热风；当无电流驱动时，开关断开，电磁阀不通电，电路断开，吹风机不吹出热风。
同时在继电器两端并联一个二极管实现保护，在作为显示电路，显示吹风机是否启动。
电路中加入发光二极管D3关键字: 红外线发射电路红外线接收放大电路吹风机开关控制电路时间延迟电路电源电路ABSTRACTABSTRACTAutomatic dry cell phone is a kind of high-grade sanitary ware, widely used in hotels, airport station, sports stadiums and other public places of the bathroom. The working principle of adopting a infrared control of electronic switch, when a hand stretch to come over, infrared switch will electric blower automatically open, the man left and automatic will blower closed.Automatic circuit is dry hands by infrared emission circuit, infrared receiver circuits, time delay circuit, hair dryer switch circuit and power circuit composed of five parts.In the infrared emission circuit, the output power LuDuan Q produce the pulse signal to control the infrared emitting diode launch a light pulse, diode D1 infrared leds on protection of the role.In the time delay and hair dryer switch circuit, when the output low electricity output Q at ordinary times, the transistor, no current through the. Relay and triode connected to the collector, when a current drivers, switch suck close, electromagnetic valve electricity, closed circuit, blower, the hot air; When no current drivers, switch, solenoid valves no electricity, circuit disconnect, hair dryer don't blow hot air out. At the same time in the relay ends a diode in parallel to realize protection, in a circuit to join leds D3 as show circuit, show hair dryer is activeKey word: infrared emission circuit Infrared receiver amplifier circuit Hair dryer switch control circuits Time delay circuit Power supplycircuit目录i目录第一章绪论 (1)1.1 引言 (1)1.2 国内外发展方向及现状 (1)第二章方案设计 (3)2.1 方案论证 (3)2.1.1 干手器的构成及传感器控制 (3)2.1.2工作原理 (3)2.2.3 工作方案设计 (4)第三章原理设计 (7)3.1 主要单元电路设计 (7)3.1.1 红外线发射电路 (7)3.1.2 红外接收电路 (10)3.1.3 时间延迟电路 (13)3.1.4 电源电路 (15)3.1.5 整体电路实现 (19)3.2 电路工作原理 (20)第四章电路仿真及Multisim软件介绍 (21)4.1 Multisim 2001 程序概论 (21)4.1.1简介 (21)4.1.2功能及特色 (21)4.2 multiSIM 2001仿真电路创建 (22)4.2.1 电路创建 (22)4.2.2 原理图创建与绘制 (23)4.3 设置元器件参数及仿真要求 (27)4.3.1 元器件参数设置参考附件-元件清单 (27)4.3.2 仿真要求 (27)4.3.3 仿真实现 (27)ii 目录第五章 PCB板设计及protel介绍 (31)5.1 印刷电路板(PCB)简介 (31)5.1.1 PCB简介 (31)5.1.2Protel DXP简介 (32)5.2 Protel DXP原理图的设计 (33)5.2.1 印制电路板设计的一般步骤 (33)5.2.2启动Protel DXP原理图编辑器 (34)5.2.3装载元器件库及放置元器件 (35)5.2.4元器件的位置调整和布线 (37)5.2.5元器件属性设置及原理图编译 (38)5.3 Protel DXP电路板的设计 (39)5.3.1 PCB的层 (39)5.3.2 利用向导创建PCB (40)5.3.3 PCB板布局 (41)5.3.4 PCB板布线 (42)第六章总结与体会 (43)致谢 (45)参考文献 (47)附录一元件清单 (49)第一章绪论1第一章绪论1.1 引言随着电子技术的发展，当前数字系统的设计正朝着速度快、容量大、体积重量轻的方向发展。
自动烘手器原理
自动烘手器原理
自动烘手器是一种常见的公共场所卫生设备，它能够自动感应用户的手部，自动启动烘风机，为用户提供快速、卫生的手部烘干服务。
那么，自动烘手器的原理是什么呢？
自动烘手器的原理主要是基于红外线感应技术。
当用户将手部放入烘手器的感应区域内时，烘手器内部的红外线感应器会自动感应到用户的手部，并向控制器发送信号。
控制器接收到信号后，会自动启动烘风机，将热风吹向用户的手部，实现快速烘干的效果。
在自动烘手器的内部，烘风机是关键的部件。
烘风机通常由电机、风扇、加热器等部件组成。
当控制器接收到红外线感应器的信号后，会自动启动电机，带动风扇旋转，将空气吸入烘风机内部。
在进入烘风机内部之前，空气会经过加热器加热，使得空气温度升高。
随后，加热后的空气会被风扇吹出，形成高速的热风，吹向用户的手部，实现快速烘干的效果。
自动烘手器的原理不仅具有高效、快速的特点，还具有卫生、环保的优点。
由于自动烘手器是基于红外线感应技术工作的，用户不需要接触任何设备，避免了传统烘手器可能存在的交叉感染问题。
同时，自动烘手器的烘干效果快速、彻底，可以有效减少纸巾的使用量，降低对环境的影响。
自动烘手器的原理是基于红外线感应技术，通过烘风机将加热后的
空气吹向用户的手部，实现快速、卫生、环保的烘干效果。
随着科技的不断发展，自动烘手器的原理也在不断创新，未来自动烘手器将会更加智能、便捷、高效。
自动感应式干手器原理与使用
自动感应式干手机的原理与使用
公共洗手间见的最多的就是干手机，随着社会文明的进步与经济的高速发展，人们对生活品质的追求日益迫切，而感应式干手机就是文明快捷社会潮流的衍生品。
但是你真的对干手机了解么？
详细资料：别名称为自动感应干手器。
是一种能够靠红外感应接收信号，从而送风将刚刚洗净的双手吹干的自动化机器。
省时省电：，自动干手器是一种卫浴间的感应洁具，目前的已由传统的烘手机发展成为为喷气式干手机，高速干手机，自动干手机等，目前典型的代表产品采用的是无刷直流电机的原理，干手时间仅需3~6s，使用寿命长达5~7年，干手耗电仅为传统烘手器的十八分之一安全稳定：采用现代芯片控制技术，超温、超时、超流自动控制。
适应性强：可根据不同的使用环境调整感应灵敏度（范围）。
使用场合：宾馆、写字楼、餐厅、食品厂、医院、体育馆、商场等公共场所。
时尚美观：设计新颖，美观时尚实用技术保障：独立高端技术，质量保证，能让人们真正的做到了不要毛巾擦手，就能快速干手的目的，既防止了疾病的交叉感染，也给人们能带来舒适愉悦的干手体验。
烘手器的分类与介绍
烘手器的分类与介绍
一、烘手机的工作原理
干手器的工作原理一般为感应器检测到感应信号，此信号看控制打开加热电路继电器及吹风电路继电器，开始加热、吹风。
当传感器检测的信号消失时，释放触点，加热电路及吹风电路继电器断开，停止加热、吹风。
二、烘手机干手方式
1、加热高速风型
加热为主的干手器，通常是加热功率比较大，在1000W以上，而电机功率很小，只有不到200W，这种干手器的典型特点是风温很高，依靠比较高温度的风，把手上的水带走，这种方式干手比较慢，一般在30秒以上，其有点是噪音小。
2、高速风型
高速风型干手器，特点是风速非常高，最高可达到130米/秒以上，干手的速度在10秒以内，加热功率也比较低，只有几百瓦，其加热功能仅仅是为了保持舒适度，基本不影响干手的速度。
三、烘手机的安装高度
针对家里不同的人使用来安装。
一般家里有小孩的可以买落地式向上的烘手机。
若没有小孩，则可以用一般家用型的挂式烘手机，根据自己的身高来安装。
这样，就可以方便全家人使用。
自动干手机干手器工作原理
自动干手器靠远红外线自动感应工作，由红外线发射器、接收器、
单稳态延时开关、固态继电器及电吹风等组成，组成简易自激多谐
振荡器，由红外发射管向外发出频率约40kHz的调制红外光。
当人
手伸到自动烘手器下方时，发射出的红外线被人手反射回去一部分，并被光敏三极管接收后，转换成相同频率的电信号，再经红外线接收专用前置放大集成电路放大、整形、带通比较后，输出低电平脉
冲信号，进而触发构成的单稳态电路进人暂态，使其输出高电平，发光，交流固态继电器导通，从而电吹风通电即可送热风。
当手烘干离去时，失去红外脉冲信号，恢复高电平，单稳态电路很快复位，由于延时作用，电吹风最多再工作10s左右即自动复原，从而停止
工作。
简单一点说就是：红外探测——继电器——热风机当人手接近红
外探头，探头检测到人体信号；逻辑电路翻转；给驱动电路提供信号；继电器工作；接通热风机电源；人手离开；电路复原；热风机
停止工作；等待下一次的工作信号。
感应干手器的原理：感应式的方便快捷，吹的是热风加速手上水的
蒸发速度，让使用者节约时间。
也就是在尽可能短的时间内，用更
清洁的办法，让使用者的手上的水蒸发掉。
这种让手干的方法比用
毛巾擦更清洁，更不容易传染细菌。
《红外干手器的制作》课件
需要准备的工具包括螺丝 刀、电烙铁、焊锡、万用 表等。
制作过程详解
01
02
03
电路设计
根据干手器的功能需求， 设计合适的电路，包括电 源电路、控制电路和执行 电路。
组装
按照电路设计，将各个元 件组装到干手器的外壳中 ，包括红外线接收管、微 型电机等。
调试
在组装完成后，进行调试 ，确保干手器能够正常工 作。
调整风速
根据个人喜好和手部干燥程度，通过调节按 钮选择合适的风速。
关闭电源
使用完毕后，请关闭电源开关，避免能源浪 费或造成安全隐患。
日常维护保养
清洁风口
定期使用柔软的布擦拭干 手器的风口，去除灰尘和 污垢。
检查电源线
定期检查电源线是否破损 或松动，如有异常及时处 理。
定期保养
根据使用频率和情况，进 行定期的保养，如更换过 滤网等。
总结词
总结词
定期清洁干手器外壳和内部部件
定期检查并更换易损件，如电机 、控制电路板等
总结词
遵循制造商的使用说明，正确使 用和维护干手器
总结词
避免在潮湿或高温环境中使用干 手器
Part
06
红外干手器的使用与维护
使用方法说明
开启电源
首先打开红外干手器的电源开关，确保电源 灯亮起。
保持距离
使用时，确保手部距离干手器风口约10-15 厘米，避免过近或过远影响效果。
现代家庭中，许多家庭都安装了 红外干手器，方便家庭成员使用 。
学校
学校中的洗手间也是红外干手器 的常见应用场景，为学生提供快 速、卫生的干手方式。
Part
02
红外干手器的工作原理
红外线原理介绍
01
红外线干手器
课程设计班级：通信工程07-3班姓名：刘乃徽学号：0706030314指导教师：杨会玉成绩：电子与信息工程学院通信工程系1、引言红外线自动干手器是一种高档卫生洁具，广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。
其工作原理只是采用一种红外线控制的电子开关，当有人手伸过来时，红外线开关将电热吹风机自动打开，人离开时又自动将吹风机关闭。
根据这个基本原理，使用LM567锁相环电路产生40KHz信号，用此信号调制红外线，驱动红外线，驱动红外发射管。
随着自动干手器广泛推广和自动控制应用的普及，红外线自动干手器设计课题有着更深远的意义。
2、综述由LM567锁相环电路产生40KHZ的信号，用此信号调制红外线，驱动红外发射管。
红外线经人手反射，产生反射的红外信号，反射信号由红外接收管转变为2uV的电信号，电信号经运算放大器放大至50mV。
锁相环LM567接收到信号后转为锁定状态，由锁定状态输出指示脚控制开关，此开关控制电吹风，达到红外线控制的目的。
3、原理分解3.1红外线控制工作原理红外智能开关是基于红外线技术的自动控制产品，当手进入感应范围时，专用传感器探测到人体红外光谱的变化，自动接通负载，手不离开感应范围，将持续接通；手离开后，延时自动关闭负载。
手到工作，手离休息。
亲切方便，更显示出人性化关怀。
红外智能开关由于触发的时候不需要人发出任何声音，因为不同于声控开关，不需要声音和开关控制，从而避免了声控噪音的侵扰，同时因为它是感应人体热量控制开关，所以避免了人走容易忘关电源的弊端。
干手器大部分是利用红外线的发射和接收做的，里面有红外线发射管，当手伸到下面时，会反射部分红外线，到接收装置，使电路工作。
3.2红外发射电路的工作原理发射器主要采用NE555定时器，用来产生40KhHz的振荡信号载波。
如图所示电路由NE555和少量阻容元件组成。
IC1（555）和W1、R1、C1组成无稳态多谐振荡器震荡周期T=0.7（R1+W1）C1振荡频率约在30~50HZ范围，可通过调节W1来改变。
热风干手器电路原理与维修
热风干手器电路原理与维修
一、电路原理
电路中由V1、V2、R1、C3构成一个40kHz振荡器，其输出驱动红外管D6发出40kHz的红外线光。
当人手伸到干手器下方时，被手反射的红外线由光电管D5接收.将其转换成半波脉动直流信号.该信号经C4耦合到第一级运放的正输入端进行放大，负端加入一个小的偏置电压，防止小信号干扰。
从①脚输出放大后的信号给R7、D7、C5整形及平滑处理成为直流信号。
送到第二级运放⑤脚正输入端进行比较放大。
第二级运放翻转阈值由⑥脚负输入端外接的R9、R11分压决定。
R10是运放的正反馈电阻，与C5、C6共同构成延时电路，防止被探测的手活动时.产生的干扰导致断电现象。
当运放⑦脚输出高电平时V3导通.控制继电器接通加热器和吹风机的电源。
二、常见故障原因及排除
故障1：通电后指示灯亮.但伸手后无热风吹出。
分析风机和加热器同时发生故障的可能性很小，多见为继电器坏或未动作，而J不动作可能为V3不导通;运放无输出;D6、D5失效;V1、V2未起振或7812损坏导致无12V电压。
检查时先测有无12V电压，若有，伸手试探并测运放⑦脚电平有无变化。
有变化，向后查V3和继电器;无变化，向前查运放电路、光电转换及振荡电路。
故障2：通电后指示灯亮.但感应灵敏度低。
此故障除了运放电路有异常外，多见为红发射和接收管被灰尘污染所致.清洗即可。
自动干手机的工作
• 图三是控制电路图，电路中的红外发射管 D2、D3设计3的G1和 它外接的阻容元件R1、R2、D1及C1组成 约1kHz的方波振荡器，其振荡信号通过Q1 管(PNP型)放大后加到红外发射管D2、D3 上，激励两管向外发射脉冲光信号。
图三 控制电路图
电路中CD4093的G2、G3和G4组成三级施 密特整形电路，R9、C3和R11、C4分别组 成脉冲整形延时电路。G4的10脚输出经Q3 管放大后由集电极输出送到继电器上，继 电器有电流流过，产生磁力使J1-1闭合，即 输出220V电压，使干手机加热器和电动机 工作，导致风道内生成热风向外吹出。
自动干手机的工作原理
• 红外线自动控制干手机是用红外线来控制 电热吹风机的开关，当有人手伸过来时， 红外线开关将电热吹风机自动打开。人手 离开时自动将吹风机关闭。
图一 干手机工作流程图
图二 整机电源电路和风机电路
• 图二中，J1-1是执行电路中最终执行元件继电器 J1的常开触点，虚线框内是单相电动机，L1是启 动绕组，L2是运转绕组，C1是启动电容。FU2是 温度保险，当风道内温度≥130℃时，FU2自动熔 断。RJ1是热保护继电器，当风道内温度超过其 保护点时，自动分断，RL1是加热电炉丝。FU2、 RJ1的存在目的，是防止电机在故障状态下，风 道内因温度过高而燃烧起火。T1和整流桥、 7812(这是三端稳压管用来稳压的一脚输入二脚接 地三脚输出 )、C2、C3、C4组成降压、整流、稳 压、滤波电路，为控制电路提供非常稳定的12V 直流电源。
• 由D2、D3发射的红外光，如被手遮挡，部分红外 光反射至红外接收电路的红外接收管D4(红外光敏 管)上生成电压脉冲。图三中的D4和Q2管组成红 外信号接收和放大电路，其中电阻R5供给红外接 收管D4的偏置电压；C2为信号耦合电容；Q2和 偏置电阻R6、输出负载电阻R7等组成红外信号放 大电路。 • 由Q2管集电极输出的红外线放大信号加到 CD4093的G2输入端2脚，与Q1管集电极输出的 红外发射信号加到G2输入端1脚，共同组成同步 信号，再由G2、G3和G4组成的脉冲整形和延时 电路，对红外接收信号解调，输出稳定的脉冲信 号加到Q3管放大后，供给继电器J1作驱动信号。
自动干手器一
自动干手器一电路工作原理 该红外自动干手器电路由电源电路、红外发射电路、红外接收放大电路、延时电路和热风机控制电路组成，如图9-124所示。
电源电路由电源开关S、降压电容器Cl、电阻器Rl、R2、稳压二极管VS、整流二极管VDl、滤波电容器C2和电源指示发光二极管VLl组成。
红外发射电路由非门集成电路IC(D1-D5)内部的非门Dl、D2、电阻器R3-R6、电容器C3、晶体管Vl和红外发光二极管VL2组成。
红外接收放大电路由红外光敏二极管VD2、电阻器R7-Rl2、电容器C4-C6和晶体管V2、V3组成。
延时电路由IC内部的非门D3-D5、二极管VD3、电阻器R14和电容器C7组成。
热风机控制电路由电阻器Rl5、RI6、二极管VD4、晶体管V4、继电器K、风扇电动机M和电热丝EH组成。
接通电源开关S，交流220V电压经Cl降压、VS稳压、VDl整流及C2滤波后，产生l2V左右的直流电压，作为整机各有关电路的工作电源，同时经R2限流降压后将VLl点亮。
红外发射电路通电后，由非门Dl、D2和R3、R4、C3组成的振荡器振荡工作，产生调制脉冲信号，使V1间歇导通，驱动VL2发射出调制红外光。
平时，VD2接收不到VL2发射的调制红外光，C7的正端为低电平，非门D5输出高电平，使V4截止，K处于释放状态，热风机 (由风扇电动机M和电热丝EH组成)不工作。
当有人将手放在干手器下方的出风口时，V吐发射的红外光经人手反射后被VD2接收，VD2将此红外光信号转换成相应的电信号，再经V2、V3放大及非门D3、D4整形处理后，通过VD3对C7充电，当C7两端电压充至一定值时，非门D5输出低电平，使V4饱和导通，VL3点亮，K通电吸合，其常开触头接通，M和EH通电工作，产生热风吹向人手，对其进行干燥处理。
当人手离开出风口时，VD2接收不到反射的红外光而呈高阻状态，非门D4输出端的信号消失，C7经R14放电，使非门D5仍输出低电平，V4、K和M、EH均维持工作。
