5v电源设计7805_7905
5v直流稳压电源设计实验报告
实验报告5v直流稳压电源设计姓名:吕彦贺段钰斌专业:电子信息科学与技术班级：电子六班2013年10月5号课题：220v交流电转５v直流电的电源设计电路实现功能：该电路输入家用220v交流电，经过全桥整流，稳压后输出稳定的5v直流电。
设计方案设计思路：考虑到直流电流电源。
我们用四个1N914四个晶体管构成桥式整流桥。
，将220V50Hz的交流电转换为直流电。
以电容元件进行整流。
因为我们要输出5V的电压，所以选用7805。
设计原理连接图：一、变压器变压220V交流电连一个降压变压器把电压值降到9V左右二、整流桥根据图，输出的平均电压值0()201sin ()AV U d πωτωτπ=⎰即：0()20.9AV U U =二、 电容滤波本设计我们使用电容滤波，滤波后，输出电压平均值增大，脉动变小。
C 越大， RL 越大，τ越大，放电越慢，曲线越平滑，脉动越小。
三、直流稳压因为我们要输出5V的电压，所以选用LM7805三端稳压器件四、总电路这里应用protuce绘制总设计图五、实验所需元器件万用板一个，1N914晶体管四个，（220伏至8伏）交流变压器一个，电解电容220μF一个，电解电容100μF一个，电容0.1F两个，LM7805三端稳压器一个。
电烙铁一个，松香若干，锡丝若干~~培养幼儿良好生活习惯的研究开题报告一、问题的提出（一）课题研究的背景和意义幼儿期是人的一生身心发展尤其大脑结构和机能发展最为旺盛的时期，更是良好生活习惯形成的关键期。
《幼儿园教育指导纲要》在健康领域中明确提出:幼儿要养成良好的生活、卫生习惯，有基本的生活自理能力。
幼儿期良好生活习惯的养成对人的一生影响巨大，这是由于这个时期孩子的心理特点所决定的。
这一时期一旦养成良好的生活习惯，能让孩子终生受益。
在20世纪30年代，成人们整日为温饱问题奔波忙碌，孩子们也非常积极地设法为家庭生活做出自己的贡献。
“穷人的孩子早当家”，在那个时代，他们必须具有自理能力，他们还不得不帮助父母取得经济收入。
基于7805和7905的直流稳压电源
基于7805和7905的直流稳压电源
基于7805和7905的直流稳压电源
先前用的是个开关电源，干扰比较大，系统运行一段时间就死机灰屏，弄了个线性的．既便宜又好用．
主要材料：220V～9V变压器，二极管1N4007，7805，7905，电容25V/470u，散热片（可选）
电路图：
注意问题：
１．7905的引脚定义，－5V输出电压上电容的方向．
２．7905空载时测量输出在６Ｖ左右．加上负载，输出正常．
３．7805驱动电流可达１Ａ．测量下，运行时电流200～300mA，7805温度有50度左右．可以接受吧．
4、电容的选取是根据你后级电路需要的电流来确定的，根据经验按下面方式选取输出电流2~3A 1~1.5A 0.5~1A 0.1~0.5A
50~100mA 电容容量4700uF 2200uF 1000uF 500uF 200~470uF 电容的耐压值一般应取1.5倍（E2为变压器次级交流电压）。
有的电路在中间还多加了4个103或104的电容，为了滤除电源中的高频杂波等。
一些低端模块电源,+5V输出端采用7905而不是用7805(7905的公共端作为5V输出,-5V端作为0V输出)看了几个厂家的都是这样,
7805为定值三端集成稳压块。
输出为+5V稳定电压,最高输入极限电压36，最低输入电压7V,
极限电流1000mA，集成稳压块的最佳工作状态是输入电压与输出电压间的压差在3~4V左右。
压差太大可在输入前端串联几个二极管降压，这样稳压块就不会很烫了。
正面面对7805,左边管脚是高电位输入，中间管脚为公共接地端，右边管脚为输出端。
电压过高会发热严重甚至击穿稳压块，电压过低则输出电压达不到稳定的目的。
5v直流稳压电源设计
新疆工程学院实训报告实训科目电子技术实训系部机械系专业班级姓名实训地点教室及电子实验室指导教师李积芳完成日期新疆工程学院教务处新疆工程学院电气与信息工程系电子实训任务书新疆工程学院电子实训成绩表（注意：旷课一票否决）目录摘要第一章引言 (3)1.1硬件电路设计要求电路设计 (4)1.11元件选取电源变压器 (6)1.12整流二极管的选择滤波电容的C的确定 (6)第二章网站导航概述总结 (8)致谢参考文献 (9)内容摘要直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。
变压器把市电交流电压变为所需要的低压交流电。
整流器把交流电变为直流电。
经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现±5V电压稳定输出。
关键词：±5V，变压器，整流，滤波，稳压器引言关于稳压电源的分类，首先就应该清楚电源的输出是什么，是输出直流电还是输出交流电。
第二个层次的分类可以根据调整管的工作状态来分类。
第三个层次的分类就是根据稳压电路与负载的连接方式来分类。
再往下面细分由于各种不同的电路特性相差太大，就不好一概而论，应该根据每一个具体类别的特性进行分类区分了。
当然这里所谈的分类只是根据直流稳压电源的特点给出一个大致的分类思路，图1是根据上面的思路划分的稳压电源种类。
图1 稳压电源分类根据调整管的工作状态，我们常把直流稳压电源分成两类：线性稳压电源和开关稳压电源[1]。
线性稳压直流电源的特点是：输出电压比输入电压低；反应速度快，输出纹波较小；工作产生的噪声低；效率较低(现在经常看的LDO就是为了解决效率问题而出现的)；发热量大（尤其是大功率电源），间接地给系统增加热噪声。
线性电源产品可广泛应用于科研、大专院校、实验室、工矿企业、电解、电镀、充电设备等。
开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线形电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小）/功率器件上的伏安乘积就是功率半导体器件上所产生的损耗。
7805稳压电源原理图
7805 稳压电源电路图（四）
7805 典型应用电路图 78XX 系列集成稳压器的典型应用电路如下图所 示，这是一个输出正 5V 直流电压的稳压电源电路。IC 采用集成稳压器 7805，C1、C2 分别为输入端和输出端滤波电容，RL 为负载电阻。当输出 电流较大时，7805 应配上散热板。

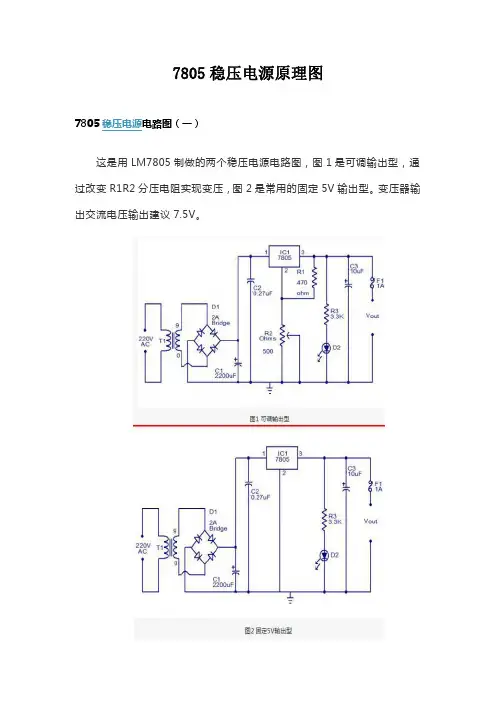

7805 稳压电源原理图
7805 稳压电源电路图（一） 这是用 LM7805 制做的两个稳压电源电路图，图 1 是可调输出型，通
过改变 R1R2 分压电阻实现变压，图 2 是常用的固定 5V 输出型。变压器输 出交流电压输出建议 7.5V。
7805 稳压电源电路图（二） 由 7805，7905，7812 组成的特殊的线性稳压电源。 如图所示为一种特殊的电源电路。该电路虽然简单，但可以从两个相 同的次级绕组中产生出三组直流电压：+5V、-5V 和+12V。其特点是：D2、 D3 跨接在 E2、E3 这两组交流电源之间，起着全波整流的作用。
7805 稳压电源电路图（三） 7805 三端稳压 IC 内部电路具有过压保护、过流保护、过热保护功能， 这使它的性能很稳定。能够实现 1 安以上的输出电流。器件具有良好的温 度系数，因此产品的应用ቤተ መጻሕፍቲ ባይዱ围很广泛。可以运用本地调节来消除噪声影响， 解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。
利用7805和7905设计一个输出为±(5-9)V_1A的直流可调稳压电源
直流稳压电源电路设计学院：信息与控制工程学院专业：自动化班级： 12—4姓名：张磊张凯秦浩目录一、课题要求 (3)二、课题目的 (3)三、设计思路及参数确定 (3)<1>设计思路 (3)<2>参数的确定 (4)四、设计仪器元件 (5)五、设计内容 (5)<1>设计原理 (5)<2>电路原理图 (6)<3>仿真图示 (6)六、设计总结 (11)七、参考文献 (11)一、课题要求利用7805、7905设计一个输出±（5～9）V、1A的直流稳压电源；要求：1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形和变压器副边的电流波形；2）输入工频220V交流电的情况下，确定变压器变比；3）在满载情况下选择滤波电容的大小（取5倍工频半周期）；4）求滤波电路的最大输出电压；5）求电路中固定电阻阻值和可调电阻的调节范围。
二、课题目的1）结合所学电子电路的理论知识完成直流稳压电源课程设计；2）通过本次设计学会并掌握电子元器件的选择和使用方法；3）通过本次设计熟练掌握Multisim仿真软件的使用；4）加强自主性学习与研究性学习；加强团队合作，提高创新意识。
三、设计思路及参数确定<1>设计思路交流电源变压器整流电路滤波电路稳压可调负载要得到±（5-9）V的直流稳压电源，首先应使用变压器，将220V 的电压降到合适的值。
再通过整流电路，将正弦波变为较为稳定的直流电压。
再通过滤波及稳压电路，将整流过后的电压进行滤波稳压，最终得到满足要求的直流电源，通过接上负载电阻，满足输出电流为1A的要求。
<2>参数的确定1）变压器变比选择为了保证输出电压稳定，输出输入间电压差应大于2V，但由于太大会引起三端稳压器功率增大而发热。
因为输出电压要求5-9V，为保证输出电压5-9V稳定可调，这里的三端稳压器输入输出的电压差取3V，对于稳压电路，输入电路输入应为12V，根据U=1.22U，副边电压为10V,电压变比为22:1。
利用7805及7905设计一个输出为±(59)V1A直流可调稳压电源
直流稳压电源电路设计学院：信息与控制工程学院专业：自动化班级： 12 —4姓名：张磊张凯秦浩目录一、课题要求 (3)二、课题目的 (3)三、设计思路及参数确定 (3)<1>设计思路 (3)<2>参数的确定 (4)四、设计仪器元件 (5)五、设计内容 (5)<1>设计原理 (5)<2>电路原理图 (6)<3>仿真图示 (6)六、设计总结 (11)七、参照文件 (11)一、课题要求利用 7805、7905设计一个输出±（ 5～9）V、1A的直流稳压电源；要求：1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形和变压器副边的电流波形；2）输入工频 220V交流电的情况下，确定变压器变比；3）在满载情况下选择滤波电容的大小（取5倍工频半周期）；4）求滤波电路的最大输出电压；5）求电路中固定电阻阻值和可调电阻的调治范围。
二、课题目的1）结合所学电子电路的理论知识完成直流稳压电源课程设计；2）经过本次设计学会并掌握电子元器件的选择和使用方法；3）经过本次设计熟练掌握Multisim仿真软件的使用；4）加强自主性学习与研究性学习；加强团队合作，提高创新意识。
三、设计思路及参数确定<1> 设计思路交流变整流滤波稳压电源压电路电路负载器可调要获取±（5-9）V 的直流稳压电源，第一应使用变压器，将 220V 的电压降到合适的值。
再经过整流电路，将正弦波变为较为牢固的直流电压。
再经过滤波及稳压电路，将整流过后的电压进行滤波稳压，最后获取悉足要求的直流电源，经过接上负载电阻，满足输出电流为1A 的要求。
<2>参数的确定1）变压器变比选择为了保证输出电压牢固，输出输入间电压差应大于2V，但由于太大会引起三端稳压器功率增大而发热。
由于输出电压要求5-9V，为保证输出电压5-9V 牢固可调，这里的三端稳压器输入输出的电压差取 3V，对于稳压电路，输入电路输入应为12V，依照U0 =1.2 U2，副边电压为 10V,电压变比为 22:1 。
5v简易直流稳压电源仿真设计
5v简易直流稳压电源仿真设计学号： 10463307常州大学毕业设计（论文）（2014届）题目正负5V简易直流稳压电源的设计学生蔡淳淳学院怀德学院专业班级电气 101校内指导教师强浩专业技术职务讲师校外指导老师专业技术职务二○一四年六月摘要电源作为电气、电子设备必不可少的能源供应部件，其需求日益增多，并且对电源的功能、稳定性等各项指标也要求更高。
对电源的研究和开发已经成为新技术、新设备开发的重要环节，它对推动科技发展起着重要作用。
本文主要采用三端式稳压电路进行直流简易稳压电源的设计。
首先，将输入的220V，50Hz交流电通过变压器降为设备需要的电压25V，然后用全桥整流和滤波电路进行整流和纹波处理，对于输出的直流电压采用三端稳压电路获得稳定的直流电压。
通过相关知识可计算出电路中各个器件的参数，使电路性能达到设计要求的电压，电流等各种指标。
利用proteus仿真软件对所设计的电路进行仿真调试，使设计达到要求。
集成稳压器具有体积小、重量轻、安装和调试方便、可靠性和稳定性高等优点。
关键词：电源；稳压；整流；滤波AbstractPower as energy supply part of electrical, electronic equipment is essential, the demand is increasing, and each index function, stability of power demand higher.Research and development of power supply has become an important link in the development of new technology, new equipment, it plays an important role in promoting the development of science and technology. First, the input 220V, 50Hz alternating current through a voltage transformer device requires reduced 25V, then full bridge rectifier circuit for rectifying and smoothing processing and the ripple, the output DC voltage of a three-terminal voltage regulator circuit to obtain a stable DC voltage.through the relevant knowledge can calculate the parameters of each device in the circuit, the circuit performance meet the design requirements of the voltage, current and other parameters. Simulation of the designed circuit by using Proteus simulation software, make the design meet the requirements.Integrated voltage regulator has the advantages of small volume, light weight,convenient installation and debugging, high reliability and stability.Key Words：The power supply；voltage rectifier filter目录摘要 (2)Abstract........................................................................................................................... I I 第一章绪论 (5)1.1 课题的研究背景及意义 (5)1.2 电源的应用和发展现状 (5)1.3 直流稳压电源概述 (6)1.4 本文研究的主要内容 (7)第二章电源方案设计 (8)2.1 设计的目的和任务 (8)2.1.1 设计的目的 (8)2.1.2 设计的任务 (8)2.2 设计的思路 (8)2.3 设计的电路选择 (9)第三章硬件设计 (13)3.1 电源变压器 (13)3.2 整流电路 (13)3.3 滤波电路 (17)3.4 稳压电路 (19)3.4.1 串联反馈式稳压电路 (19)3.4.2 三端固定式集成稳压器 (21)3.4.3集成稳压器的参数关系 (24)第四章PROTEUS仿真设计 (25)4.1 Protues简介 (25)4.3性能测试 (27)4.3.1测试指标 (27)4.3.2测试方法 (29)第五章结论与展望 (31)参考文献 (32)致谢 (33)1 绪论1.1 课题的研究背景及意义随着时代的进步，电子技术的飞速发展，电子设备在人们的生活和生产中起到了越来越重要的作用，许多的电子设备对电源也提出了更高的要求。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
三端稳压7805和7905稳压原理及典型电路.pdf
42
压
纹波抑制比 RR
f=120Hz,Vi=8V to 18V
62 73
输入输出电
Vo
lo=1.0A,Tj=25℃
2
压差
输出阻抗 Ro
f=1KHz
15
短路电流 1SC Vi=35V,Ta=25℃
230
峰值电流 1PK Tj=25℃
2.2
℃ μV dB V mΩ mA A
7805 的输入电压范围是多少
7805 应用电路
7805 典型应用电路图:
/image/77485536abfc74e4a3cc2ba9
/image/27d647eef8890fc2b3fb953b
78XX 系列集成稳压器的典型应用电路如下图所示，这是一个输出正 5V 直流电压的稳压电源电路。IC 采用集成稳压器 7805，C1、C2 分别为输入端和输出端滤波电容，RL 为负载电阻。当输出电流较大时， 7805 应配上散热板。
下图为扩大输出电流的应用电路。VT2 为外接扩流率管，VT1 为推动管，二者为达林顿连接。R1 为 偏置电阻。该电路最大输出电流取决于 VT2 的参数。
7805 电参数
参数
符号 测试条件
最小 典型 最大 值值值
单位
输出电压 Vo
Tj=25℃
4.8 5.0 5.2 V
线性调整率 △Vo 负载调整率 △Vo
78**系列的稳压集成块的极限输入电压是 36V，最低输入电压为输出电压的 3-4V 以上。 7V 的电压要想输出 5V，则需要使用低压差的稳压集成块，如附图所示的型号。 也可以使用 3 只普通的整流二极管降压，也能得到 5V 的较为稳定的电压，二极管的允许电流大于你 需要的电流即可。
±5V简易直流稳压电源的设计
摘要本文主要论述了直流稳压电源的设计原理和实现方法。
直流稳压电源由变压器、整流电路、滤波电路和稳压电路四部分构成。
本次设计选用了串联稳压电源。
稳压电路部分采用了继承三段稳压芯片LM317M以及W7912。
通过接滑动变阻器从而实现了电压的可调。
我们又采用7805、7905输出正负5V的电源作为数字电压表的工作原理。
数字电压表部分采用常见的数字集成电路ICL7107,它不仅结构简单，而且测量精度高，能够满足设计要求。
关键词：直流稳压电源 LM317M 7805、7905 ICL7107沈阳理工大学课程设计论文目录引言 ............................................... 错误！未定义书签。
1 基本电路原理分析 ................................ 错误！未定义书签。
1.1 整体电路框图............................... 错误！未定义书签。
1.2 电路原理分析............................... 错误！未定义书签。
2 实验电路与元件参数选择 .......................... 错误！未定义书签。
2.1 实验电路................................... 错误！未定义书签。
2.2 元件介绍................................... 错误！未定义书签。
2.3 原件参数计算与选择......................... 错误！未定义书签。
3 电路仿真与分析 ................................... 错误！未定义书签。
3.1 电路仿真.................................... 错误！未定义书签。
3.2电路分析 .................................... 错误！未定义书签。
5v直流稳压电源设计
内容摘要直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。
变压器把市电交流电压变为所需要的低压交流电。
整流器把交流电变为直流电。
经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现±5V电压稳定输出。
关键词：±5V，变压器，整流，滤波，稳压器目录内容摘要 (I)引言 (1)第1章直流稳压电源 (3)2硬件电路 (4)2.1 设计要求 (4)2.2 电路设计 (4)3．元件选取 (8)3.1 电源变压器 (8)3.2 整流二极管的选择 (8)3.3 滤波电容的C的确定 (8)4．总结 (10)参考文献 (11)引言关于稳压电源的分类，首先就应该清楚电源的输出是什么，是输出直流电还是输出交流电。
第二个层次的分类可以根据调整管的工作状态来分类。
第三个层次的分类就是根据稳压电路与负载的连接方式来分类。
再往下面细分由于各种不同的电路特性相差太大，就不好一概而论，应该根据每一个具体类别的特性进行分类区分了。
当然这里所谈的分类只是根据直流稳压电源的特点给出一个大致的分类思路，图1是根据上面的思路划分的稳压电源种类。
图1 稳压电源分类根据调整管的工作状态，我们常把直流稳压电源分成两类：线性稳压电源和开关稳压电源[1]。
线性稳压直流电源的特点是：输出电压比输入电压低；反应速度快，输出纹波较小；工作产生的噪声低；效率较低(现在经常看的LDO就是为了解决效率问题而出现的)；发热量大（尤其是大功率电源），间接地给系统增加热噪声。
线性电源产品可广泛应用于科研、大专院校、实验室、工矿企业、电解、电镀、充电设备等。
开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线形电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小）/功率器件上的伏安乘积就是功率半导体器件上所产生的损耗。
5v直流稳压电源设计
引 言
关于稳压电源的分类，首先就应该清楚电源的输出是什么，是输出直流电还是输出交流电。第二个层次的分类可以根据调整管的工作状态来分类。第三个层次的分类就是根据稳压电路与负载的连接方式来分类。再往下面细分由于各种不同的电路特性相差太大，就不好一概而论，应该根据每一个具体类别的特性进行分类区分了。当然这里所谈的分类只是根据直流稳压电源的特点给出一个大致的分类思路，图1是根据上面的思路划分的稳压电源种类。
线性电源产品可广泛应用于科研、大专院校、实验室、工矿企业、电解、电镀、充电设备等。
开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线形电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小）/功率器件上的伏安乘积就是功率半导体器件上所产生的损耗。
图1 稳压电源分类
根据调整管的工作状态，我们常把直流稳压电源分成两类：线性稳压电源和开关稳压电源[1]。线性稳压直流电源的特点是：输出电压比输入电压低；反看的LDO就是为了解决效率问题而出现的)；发热量大（尤其是大功率电源），间接地给系统增加热噪声。
第二天、制作原理方案设计
第三天、调试制作
第四天、调试制作及完成报告
第五天、答辩验收并上交报告
（自己小组根据实际制作项目细化工作）
主要参考书及参考资料：
（要求参考书在3本以上）
新疆工程学院电子实训成绩表
学 生 姓 名
专 业 班 级
设 计 题 目
考 核 项 目
考 核 内 容
满
分
评
分
考
核
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路三端稳压器是一种常见的电子元件，广泛应用于各种电子设备中。
其中，7805和7905是两种常见的三端稳压器。
下面将具体介绍7805和7905的稳压原理及典型电路。
1.稳压原理7805是一种正向稳压器，主要用于将输入电压转换为稳定的5V输出电压。
它的稳压原理主要基于一个稳压二极管和一个NPN型晶体管组成。
当输入电压大于5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。
当输入电压小于5V时，稳压二极管为正向偏导通状态，而晶体管则处于截止状态，此时输出电压为5V。
2.典型电路7805的典型电路如下所示：该电路主要由以下几个部分组成：-输入滤波电容（C1）：用于滤波输入电压的波动。
-稳压二极管（D1）：用于控制输出电压为稳定的5V。
-输出滤波电容（C2）：用于滤波输出电压的波动。
-NPN晶体管（T1）：用于控制稳压二极管的导通和截止。
具体工作原理如下：1. 当输入电压Vin大于5V时，稳压二极管处于反向偏导通状态，多余的电压通过稳压二极管D1引流到地。
2. 当输入电压Vin小于5V时，稳压二极管处于正向偏导通状态，晶体管T1的基极电压为0V，晶体管截止，而稳压二极管导通，保持输出电压为5V。
1.稳压原理7905是一种负向稳压器，主要用于将输入电压转换为稳定的-5V输出电压。
它的稳压原理与7805类似，都是基于稳压二极管的控制工作。
当输入电压小于-5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。
当输入电压大于-5V时，稳压二极管为正向偏导通状态，输出电压为-5V。
2.典型电路7905的典型电路如下所示：该电路与7805的典型电路类似，主要包括输入滤波电容（C1）、稳压二极管（D1）、输出滤波电容（C2）和NPN晶体管（T1）。
工作原理也与7805类似。
总结：三端稳压器是一种常见的电子元件，其中7805和7905是两种常见的稳压器。
利用7805和7905设计一个输出为±(5-9)V,1A的直流可调稳压电源
《直流稳压电源电路设计》利用7805和7905设计一个输出为±（5-9）V，1A的直流可调稳压电源学院：信息与控制工程学院专业：电气工程及其自动化班级：姓名：学号：1、课程设计目的 (3)2、课程设计任务及要求 (3)3、设计思路及参数确定 (3)4、设计仪器元件 (5)5、设计内容 (5)6、设计总结 (11)7、参考文献 (11)1、课程设计目的1）结合所学电子电路的理论知识完成直流稳压电源课程设计；2）通过本次设计学会并掌握电子元器件的选择和使用方法；3）通过本次设计熟练掌握multisim仿真软件的使用；4）引导学生自主性学习，研究性学习，加强团队合作，提高创新意识。
2、课程设计任务及要求（1）利用7805和7905设计一个输出为±（5-9）V，1A的直流可调稳压电源（2）设计要求:1、画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形；画出变压器副边电流的波形。
2输入工频220V交流电的情况下，确定变压器变比；3、在满载情况下选择滤波电容大小（取5倍工频半周期）；4、求滤波电路的最大输出电压；5、求电路中固定电阻阻值和可调电阻的调节范围3、设计思路及参数确定<1>设计思路交流电源变压器整流电滤波电路稳压可调电路负载要得到±（5-9）V的直流稳压电源，首先应使用变压器，将220V的电压降到合适的值。
再通过整流电路，将正弦波变为较为稳定的直流电压。
再通过滤波及稳压电路，将整流过后的电压进行滤波稳压，最终得到满足要求的直流电源，通过接上负载电阻，满足输出电流为1A的要求。
<2>参数的确定【1】变压器变比选择输出电压要求5-9V，为保证输出电压5-9V稳定可调，稳压管输入输出的电压差取3V，对于稳压电路，输入电路输入应为12V，根据U0=1.2U2，副边电压为10V，电压变比为11：1。
【2】二极管参数的计算1、二极管承受的最高反压Um=1.41U2Um=15V2、流过二极管电流的平均值Id=1/2IL=0.5U2/RLId=0.56A3、负载电阻RL=9Ώ【3】滤波电路电容的选择为得到平滑的直流电压，选择有极性的大电解电容 t=RLC=5*T/2=0.05s C=t/RL=4170uF【4】稳压电路电容为了防止自激振荡，须在输入端加一个C1，C1=0.33uF ； 另外为了改善 输出的瞬时特性，在输出端加一个电容C2，C2=1uF 。
5v电源设计7805_7905
题目：±5V简易直流稳压电源的设计摘要：本文主要介绍直流稳压电源的设计。
音频放大电路主要以单相桥式整流及三端集成稳压器为主。
完成将输入220v，50Hz的市电，输出为稳定的±5V的直流电，。
通过软件Proteus完成基本的电路原理图并进行防真和调试，使其满足基本设计要求。
在构建好电路的每一个环节后要对±5V简易直流稳压电源进行仿真分析。
关键词：桥堆，集成稳压器，直流电源一﹑本次设计的主要目的随着科学技术的飞速发展，人类进入高速发达的商品社会，市场里各种电子商品琳琅满目，给生活带来极大的方便。
但是不少非常实用的电子制品成果，或者受到多方面因素的制约，或者时机尚未成熟，往往很难转化为商品。
然而，如果我们能够亲自动手制作，不仅可以使自己的创意得以实现，还能丰富生活，体味乐趣，更重要的是通过制作，有利于我们掌握电子制作技术的技能，激发创造性。
直流稳压电源是电子系统中的关键部分，其作用是为电子系统提供稳定的电能。
设计要求：设计出每个功能框图的具体电路图，并根据下列技术参数的要求，计算电路中所用元件的参数值，最后按工程实际确定元件参数的标称值。
容量：5W输入电压：交流220V输出电压：直流±5V输出电流：1A二、稳压电源的技术指标及对稳压电源的要求稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。
对稳压电源的性能，主要有以下四个万面的要求：1．稳定性好当输入电压Usr（整流、滤波的输出电压）在规定范围内变动时，输出电压Usc的变化应该很小一般要求。
由于输入电压变化而引起输出电压变化的程度，称为稳定度指标，常用稳压系数S来表示：S的大小，反映一个稳压电源克服输入电压变化的能力。
在同样的输入电压变化条件下，S越小，输出电压的变化越小，电源的稳定度越高。
5V直流稳压电源设计说明
5V直流稳压电源设计说明
一．直流稳压电源的设计过程概述：
1．电路图设计
（1）确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出直流稳压电源方框图。
（2）系统分析：根据系统功能，选择各模块所用电路形式。
（3）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。
（4）总电路图：连接各模块电路。
2．电路安装、调试
（1）自行设计电路板，并焊接电路。
（2）在电路的输入端加一电压，测试输出端电压，以验证每个模块能否达到所规定的指标。
（3）将各模块电路连起来，整机调试，并测量该系统的各项指标。
二．总体设计思路
1．直流稳压电源设计思路
（1）电网供电电压交流220V(有效值)50Hz，要获得低压直流5v输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。
（2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。
（3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。
5V稳压电源的设计
5V 稳压电源的设计 一：设计要求设计一个稳压电路，画电路原理图并且仿真。
要求输出电压5 V ，最大输出电流≥200 mA 。
希望采取各种技术手段（如采用稳压二极管、各种集成稳压电路等），提高稳压电路的性能。
给出设计电路的输出电阻、稳压系数:（其中和分别是输入和输出电压）和纹波电压。
二：相关知识本设计要求一个从220V 输入，经过变压、整流、滤波以后，提供5V 的输出，并且最大输出电流≥200 mA 。
可见，有一定的功率要求，在满足电压稳定的情况下，提高输出功率。
可见，本设计相当于实际生活中制作一个手机充电器。
该直流电源大致框架为：改变电压值 交流变脉动直流减小脉动 稳定电压变压器：变压器是利用电磁感应原理传输电能或电信号的器件, 它具有变压、变流和变阻抗的作用。
整流器：把交流电转换成直流电的装置，整流器可以真空管，引燃管，固态矽半导体二极管，汞弧等制成。
滤波器：滤波是将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要措施。
稳压器：自动调整输出电压的供电电路或供电设备，其作用是将波动较大和达不到电器设备要求的电源电压稳定在它的设定值范围内三：设计思路变压器：采用一般的线性变压器，由两个电感耦合而成，这里希望它输入工频220V ，输出为10V ，一次二次组电感比应为(220/10)^2，即484倍。
电路如图：整流器：拟采用桥式整流，可选单相或三相。
考虑到电路要求的输出功率不是太大，换用三相桥式整流会增加电路复杂度，增大损耗。
故只采用单相桥式整流。
二极管选用的是比较通用的D1N4007，稳定性好，能够满足电流不大的要求。
O O IIU US U U ∆=∆O U I U滤波器：为了使电路尽可能简单，采用π型RC滤波电路。
串并联电抗之积都限定在频率范围内。
查阅资料可知，该滤波电路属于定K行滤波器。
因为电路设计电流在200mA左右，次级输入电压12.4V左右。
考虑到后续电路需要10V左右的输入，这里R取12Ω。
