太阳能热水器的结构知识

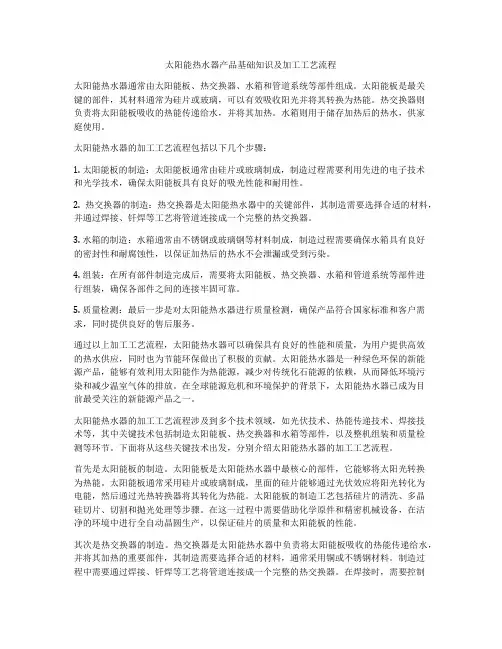

太阳能热水器产品基础知识及加工工艺流程
太阳能热水器产品基础知识及加工工艺流程太阳能热水器通常由太阳能板、热交换器、水箱和管道系统等部件组成。
太阳能板是最关键的部件，其材料通常为硅片或玻璃，可以有效吸收阳光并将其转换为热能。
热交换器则负责将太阳能板吸收的热能传递给水，并将其加热。
水箱则用于储存加热后的热水，供家庭使用。
太阳能热水器的加工工艺流程包括以下几个步骤：1. 太阳能板的制造：太阳能板通常由硅片或玻璃制成，制造过程需要利用先进的电子技术和光学技术，确保太阳能板具有良好的吸光性能和耐用性。
2. 热交换器的制造：热交换器是太阳能热水器中的关键部件，其制造需要选择合适的材料，并通过焊接、钎焊等工艺将管道连接成一个完整的热交换器。
3. 水箱的制造：水箱通常由不锈钢或玻璃钢等材料制成，制造过程需要确保水箱具有良好的密封性和耐腐蚀性，以保证加热后的热水不会泄漏或受到污染。
4. 组装：在所有部件制造完成后，需要将太阳能板、热交换器、水箱和管道系统等部件进行组装，确保各部件之间的连接牢固可靠。
5. 质量检测：最后一步是对太阳能热水器进行质量检测，确保产品符合国家标准和客户需求，同时提供良好的售后服务。
通过以上加工工艺流程，太阳能热水器可以确保具有良好的性能和质量，为用户提供高效的热水供应，同时也为节能环保做出了积极的贡献。
太阳能热水器是一种绿色环保的新能源产品，能够有效利用太阳能作为热能源，减少对传统化石能源的依赖，从而降低环境污染和减少温室气体的排放。
在全球能源危机和环境保护的背景下，太阳能热水器已成为目前最受关注的新能源产品之一。
太阳能热水器的加工工艺流程涉及到多个技术领域，如光伏技术、热能传递技术、焊接技术等，其中关键技术包括制造太阳能板、热交换器和水箱等部件，以及整机组装和质量检测等环节。
下面将从这些关键技术出发，分别介绍太阳能热水器的加工工艺流程。
首先是太阳能板的制造。
太阳能板是太阳能热水器中最核心的部件，它能够将太阳光转换为热能。
太阳能板通常采用硅片或玻璃制成，里面的硅片能够通过光伏效应将阳光转化为电能，然后通过光热转换器将其转化为热能。
太阳能热水器的组成及工作原理(13页)
太阳能热水器的组成及工作原理2.1 系统总体结构设计图2-1系统结构图图2-1为系统设计的结构图，该图的系统控制原理图如下图2-2：T3T2图2-2 系统控制原理图注释：T1：热水箱的温度传感器T2：循环水管中的温度传感器T3：集热器中的温度传感器F1：循环水阀门F2：冷水阀门F3：热水阀门此款热水器利用微机控制主要有以下几种控制功能：晨水加热控制、温水循环控制、冷水集热控制、水箱加热控制。
1.早晨水温控制由于清晨太阳光较弱，所以太阳能热水器从系统发挥作用。
为了提供温度不低于30摄氏度的水，热水器在清晨4-7点之间对水箱进行电加热，具体控制过程如下：首先，关闭冷水阀门F2和循环水阀门F1，然后微机开始进行水箱的温度采集，同时进行温度的比较，当水箱的温度小于30摄氏度时，电热器D接通进行加热，同时微机继续对热水箱的温度进行采集。
当温度加热到大于30摄氏度时电热器断开，如此反复循环保证了温度的稳定。
2.循环水集热过程早晨水温控制之后（7～9点），设定当日的水箱温度N（由两位次齿轮开关设定），输入微机，再利用微机控制系统，通过太阳光能对热水箱加热以达到理想温度N。
具体控制过程如下：打开循环阀门F1，关闭冷水进水阀门F2，热水阀门F3处于空控状态。
然后开始比较温度，若（T31>5摄氏度，T2>T1）为止。
如若T1，那么循环水集热过程结束，进入冷水集热控制过程。
3.冷水集热控制此时热水箱温度已达到了N，冷水要进入太阳能集热器，这时温度为T3，和当日的设定温度值相比较，若T3>N则将已加热的水送入热水箱，每天的控制时段大概为9点～20点。
具体控制过程如下：关闭循环水阀门F2，打开冷水阀门F2，热水阀门F3处于可控状态。
若T3>N，打开热水阀门F3并将保持一段时间，若T3<N，关闭F3继续给太阳能集热器加热，知道温度答应N，当打开F3时此时比较水管水温T2与N的值，若T2>N阀门F3继续保持打开状态，否则关闭F3。
太阳能热水器的结构及维修保养方法
太阳能热水器的结构及维修保养方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!太阳能热水器的结构及维修保养方法1. 结构概述。

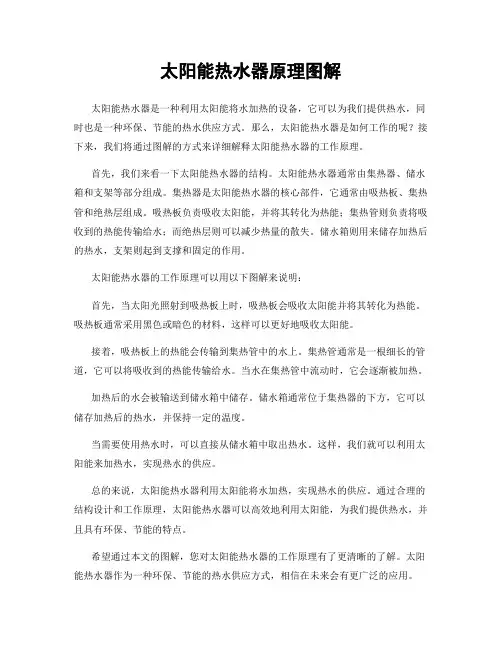

太阳能热水器原理图解
太阳能热水器原理图解太阳能热水器是一种利用太阳能将水加热的设备，它可以为我们提供热水，同时也是一种环保、节能的热水供应方式。
那么，太阳能热水器是如何工作的呢？接下来，我们将通过图解的方式来详细解释太阳能热水器的工作原理。
首先，我们来看一下太阳能热水器的结构。
太阳能热水器通常由集热器、储水箱和支架等部分组成。
集热器是太阳能热水器的核心部件，它通常由吸热板、集热管和绝热层组成。
吸热板负责吸收太阳能，并将其转化为热能；集热管则负责将吸收到的热能传输给水；而绝热层则可以减少热量的散失。
储水箱则用来储存加热后的热水，支架则起到支撑和固定的作用。
太阳能热水器的工作原理可以用以下图解来说明：首先，当太阳光照射到吸热板上时，吸热板会吸收太阳能并将其转化为热能。
吸热板通常采用黑色或暗色的材料，这样可以更好地吸收太阳能。
接着，吸热板上的热能会传输到集热管中的水上。
集热管通常是一根细长的管道，它可以将吸收到的热能传输给水。
当水在集热管中流动时，它会逐渐被加热。
加热后的水会被输送到储水箱中储存。
储水箱通常位于集热器的下方，它可以储存加热后的热水，并保持一定的温度。
当需要使用热水时，可以直接从储水箱中取出热水。
这样，我们就可以利用太阳能来加热水，实现热水的供应。
总的来说，太阳能热水器利用太阳能将水加热，实现热水的供应。
通过合理的结构设计和工作原理，太阳能热水器可以高效地利用太阳能，为我们提供热水，并且具有环保、节能的特点。
希望通过本文的图解，您对太阳能热水器的工作原理有了更清晰的了解。
太阳能热水器作为一种环保、节能的热水供应方式，相信在未来会有更广泛的应用。
太阳能热水器主要组成部件
太阳能热水器主要组成部件一、水桶（1-2页）二、真空管（3页）三支架（4-5页）一、水桶水桶由内桶、外桶、硅胶圈、保温层、端盖、背带丝、桶标、标签、背后贴等组成，规格：Ø58/470/80型号：15支、16支、18支、20支、24支、30支水桶用料：进口闪银珠光板外筒直径：Ø470内桶用料：进口SIS304-2B食品级不锈钢内桶直径：Ø360内桶焊接设备：全自动电脑直缝氟弧焊机内桶翻边设备：全自动电脑翻边机真空管孔径：Ø58真空管间距：80保温层厚度：55-60mm保温层用料：新一代符合国际标准的无氟环保发泡剂发泡设备：进口液压驱动聚氨酯高压灌注发泡机发泡温度：24℃发泡密度（kg/m³）:30.4电加热孔径：Ø47上下水咀直径：Ø15溢流孔直径：Ø15焊接设备：热管接头电脑自动焊机上排气孔直径：Ø15硅胶圈：进口硅橡胶（无毒无味）防尘圈用料：PVC聚氨酯真空管底托用料：工程塑料ABS（台湾产757）水桶型号的长度和容量:包装箱型号和尺寸泡沫垫尺寸：大：48.5×15.5×14 小：44.5×15×8.5配件箱尺寸：35×25×6配件箱内装：说明说、保修卡、护丝帽、排气帽、溢流管三通特注：1. Ø47-1500mm真空管配水箱Ø47/420/70，水箱每孔容水量5kg,真空管每支管容水量1.5kg型号：15支、16支、18支、20支、24支、30支2. Ø58-1800mm真空管每支管容水量2.8kg，水箱每孔容水量8kg。
二、真空管全玻璃真空太阳能集热管组成部件（从内到为）：1.①.内玻璃管②.太阳能选择性吸收涂层③.真空夹层④.罩玻璃管⑤.支承件⑥.吸气剂⑦.吸气镜面2.全玻璃真空管太阳能集热管，由具有太阳能选择性吸收涂层的玻璃管和同轴的罩玻璃管构成，内玻璃管一段为封闭的圆顶形状，由罩玻璃管封离端内带吸气剂的支承件支承：另一端与罩玻璃管另一端熔封成为环状的开口端。
太阳能热水器工作原理
太阳能热水器工作原理
太阳能热水器是一种利用太阳能进行加热的装置，其工作原理可以分为以下几个步骤：
1. 吸热器：太阳能热水器通常由一个吸热器组件组成，它通常由黑色的吸热板或管组成。
这些吸热器会吸收太阳光的能量，并将其转化为热能。
2. 管道系统：吸热器中的热能会通过管道系统传输到贮水箱中。
这些管道通常由导热性能较好的材料制成，以保证热能的传输效率。
3. 贮水箱：贮水箱是太阳能热水器中的储存设备，用于存储被热能加热过的水。
贮水箱内部通常设置有绝热层，以防止热能的散失。
4. 循环系统：太阳能热水器中还设置有一个循环系统，用于控制水的流动。
当太阳能热水器中的水温低于设定温度时，循环系统会启动，将贮水箱中的冷水抽入吸热器，经过加热后返回贮水箱。
5. 控制系统：太阳能热水器中还设有一个智能控制系统，用于监测水温和太阳辐射情况，并根据设定的参数控制循环系统的工作。
当太阳能的辐射强度较低或水温达到设定温度时，控制系统会停止循环系统的工作，以节省能源并保护设备。
总而言之，太阳能热水器通过吸收太阳光的能量，将其转化为
热能，并通过管道系统将热能传输到贮水箱中，从而实现对水的加热。
循环系统和控制系统能够使太阳能热水器能够根据需求自动工作，具有较高的能源利用效率。
壁挂太阳能热水器内部构造
壁挂式太阳能热水器内部构造主要包括以下几个部分：
1. 真空管：这是太阳能热水器的核心部件，内部包含玻璃外管和玻璃内管，两者之间的空气被抽空形成真空层。
真空管内部涂有吸热涂层，可以吸收太阳辐射，将其转化为热能。
2. 热水储存罐：是壁挂式太阳能热水器中存储热水的部分，材质一般为不锈钢或者玻璃钢，具有较好的保温性能。
3. 水路系统：负责将水从热水储存罐中引出，通过真空管吸热后再返回热水储存罐。
水路系统包括进水管、出水管、水泵、管路等部分。
4. 控制系统：是壁挂式太阳能热水器的“大脑”，可以对太阳能热水器进行自动化控制。
控制系统一般由温度传感器、控制器、电磁阀等部分组成。
5. 太阳能集热器：通常由玻璃、铝板、吸热板、集热管等组成。
在集热器内部，太阳能被吸收后，通过吸热板传导到集热管内的水，使水逐渐升温。
集热管通常由铜或不锈钢制成，具有较好的导热性能和耐腐蚀性能。
6. 水泵：是壁挂太阳能热水器的重要组成部分之一，其作用是将水箱内的水抽送到太阳能集热器中，使水得以被加热。
水泵通常由电机、叶轮、机壳等组成，根据实际需要选择相应的参数。
太阳能热水器的结构
太阳能热水器的结构平板型太阳能热水器主要是由平板集热器、水箱、水管、支架及配件等部分组成。
（一）平板集热器平板集热器是平板型太阳能热水器的核心，包括吸热器、盖板、保温层、外壳四大部分。
1、吸热器：也叫集热器或集热芯子，其作用是吸收太阳的辐射能量并向水传递热量。
1）吸热器的结构：吸热器由吸热板（也叫肋片）和水管组成（如图2-3所示），水管有排管和集管之分。
排管夹在肋片之间，用来传递热量使水温升高；集管与所有排管相接相通，并且通过水管与水箱连通，使排管中水进入水箱，水箱中的冷水进入排管被加热。
吸热器在结构上有管板槽式（图2-4a）和翼片式（图2-4b）等多种形式。
将排管夹在肋片之间的方法很多：较为简单粗糙的方法就是在排管长度方向，隔一定距离用铁丝捆扎或铆接，也有在排管和吸热板交接处，沿管子长度方向锡焊的，也有在结合缝隙中填充各种导热胶的；随着太阳能热水器工艺水平的不断提高，市太阳能研究所引进了加拿大八十年代末的一条生产线，将两片铝带与一根铜管（在两铝带中间）轧制在一起，再用高压气体吹胀，形成铜铝复合式吸热板芯，如图2-5所示，其特点是：I热效率高；II寿命长，水质清洁；III节约铜材，降低成本；IV有很好的耐压性能。
正因为这些特点，铜铝复合板芯已经形成潮流，是平板型太阳能集热器的先进代表。
2）吸热器的材料：国外基本上都用铜和不锈钢，国内已大量采用铜材、铝合金、钢材、镀锌板，沿海水质较差的地区，那么可用塑料或玻璃来替代。
3）吸热器表面上的涂层：因为金属表面的反射率高，吸收率低（一般只有20~40%的太阳辐射能被吸收），为了增强吸收效果，必须在金属表面上刷涂层。
涂层有选择性和非选择性两种，所谓选择性涂料（因为这种涂料价格便宜），是对太阳光的短波辐射具有高吸收率（a），而本身所处温度的长波发射率（qT）却很低的一种涂料，可用a/qT大于1来表示。
若a/qT=1，那么称之为中性吸收层，也称为非选择性涂料。
平板型太阳能热水器的吸热板都采用非选择性涂料（因为这种涂料价格便宜），即涂上薄而均匀的无光黑漆，它们具有高的吸收率（a=0.92~0.96），但发射率也较高（qT=0.50~0.94），热损失较大。
太阳能热水器产品基础知识及加工工艺流程
太阳能热水器产品基础知识及加工工艺流程太阳能热水器的基础知识：1. 太阳能集热器：是太阳能热水器的核心部件，主要由太阳能吸收器、传热管等组成，用来将太阳能转换为热能。
2. 储水罐：用于储存经过太阳能集热器加热的热水，并保持温度。
3. 配件：包括水泵、控制器、阀门等，用来保证太阳能热水器的正常运行和安全使用。
太阳能热水器的加工工艺流程：1. 太阳能集热器的加工：对太阳能吸收器、传热管等部件进行加工，包括切割、焊接、抛光等工艺。
2. 储水罐的制造：对储水罐进行压力测试，确保其密封性和耐压性。
3. 配件的安装：将水泵、控制器、阀门等配件安装到太阳能热水器上，保证其功能完善。
4. 整机组装：将太阳能集热器、储水罐和配件组装成整机，进行电气连接和水路连接。
5. 质量检测：对太阳能热水器进行压力测试、漏水测试、性能测试等质量检测，确保产品质量。
通过上述加工工艺流程，太阳能热水器的生产商可以生产出质量可靠的产品，为用户提供绿色、环保的热水使用体验。
随着太阳能技术的不断进步和成熟，相信太阳能热水器将在未来得到更广泛的应用。
太阳能热水器是一种环保、节能的热水供应设备，它利用太阳能将水加热，无需消耗传统能源，大大减少了对化石燃料的依赖，减少了温室气体的排放，是符合可持续发展理念的产品。
简单来说，太阳能热水器就是把阳光能直接转换成热能，利用这种热能为家庭、工业、商业等场所提供热水服务。
太阳能热水器的基本原理是利用太阳能集热器将太阳辐射能转换为热能，然后通过热水循环系统将水加热并输送至储水罐中，最后通过配套设备进行控制和调节。
在一般的太阳能热水器中，太阳能吸收器通常是由高热导率材料制成的，以确保尽可能多的太阳能都能被吸收并转化为热能。
制造太阳能热水器需要经过一系列加工工艺，在这个过程中需要使用各种成形技术、焊接技术、电气连接技术等。
首先是太阳能集热器的加工，这是太阳能热水器的核心部件，需要对太阳能吸收器、传热管等部件进行加工，主要包括切割、加工、焊接及抛光等工艺。
太阳能热水器PPT课件
2020年10月2日
12
你在这节课里学到了什么？有什么感受和想 法?
2020年10月2日
13
课外作业
调查自己社区周围太阳能热水器的使用情况， 并向居民宣传太阳能利用知识。
2020年10月2日
14
演讲完毕，谢谢观看！
Thank you for reading! In order to facilitate learning and use, the content of this document can be modified, adjusted and printed at will after downloading. Welcome to download!
继２００4年，太阳雨将中国的真空管太阳能产品第一次带出国门，到２００ ８年上半年出口近８０个国家、销量继续以两倍速增长，丽阳万方、力诺瑞特、 桑乐、皇明等中国太阳能光热行业的龙头企业们也纷纷进军国际市场。
2020年10月2日
9
1皇明太阳能热水器(中国名牌,国家免检产品) 2天普 太阳能热水器(国家免捡产品,中国最大的太阳热水 器企业之一) 3亿家能太阳能热水器(中国名牌,国家 免检产品) 4桑乐太阳能热水器(国家免捡产品) 5太 阳雨太阳能热水器(中国名牌,国家免检产品) 6北大 正元太阳能热水器(中国名牌,国家免检产品)7海尔太 阳能热水器(中国驰名商标,中国的世界品牌) 8清华 阳光太阳能热水器(中国名牌,国家免检产品) 9华扬 太阳能热水器(中国名牌,国家免检产品) 10四季沐歌 太阳能热水器(国家免捡产品)
度来说，用太阳能热水器价格要比用电热水
器便宜得多，比用电、用燃气至少节约三分 之二以上。
2020年10月2日
7
三种热水器的优缺点
分体式太阳能热水器的原理及结构有哪些特点
分体式太阳能热水器的原理及结构有哪些特点
家用太阳能热水器定义为：家用太阳能热水器是利用集热器吸收太阳光，将光能转化成热能，并通过储水箱将热水储存的热水器，其储热水箱容积低于600kg。
太阳能热水器是靠汇聚太阳光的能量把冷水加热成热水的装置，现在市场上的太阳能热水器品牌不少，大小、形状各异，但使用的技术大都为采用真空集热管汇聚太阳光，把光能转化为热能加热冷水。
和燃气相比，太阳能热水器不见火，安全系数高。
太阳能热水器的循环原理是利用冷水比热水密度大，冷水下沉，热水上升，形成自然对流循环、使水箱中的水逐渐变热。
当太阳强度不足以满足循环需要的时候，可以在水循环闭路加一水泵，实现强制循环。
分体式太阳能热水器的原理及结构特点有：
①结构特点。
金属真空集热管+承压式保温水箱+自动循环工作站+热交换介质。
冷水直接进入承压式太阳能热水器的保温水箱，集热器吸收阳光转化成热能使热管内介质升温。
传感器测得集热器和保温水箱内的水温信号，分别传输到智能控制仪，通过微电脑系统处理，当温度差到达设定数值时，循环泵开始启动。
把集热器内的换热介质循环至保温水箱内置换热盘管，使保温水箱内的冷水经过盘管换热水温升高，完成一次循环。
循环往复进行使保温水箱内的冷水逐渐升温达到所需要水温。
②使用特点。
结构设计科学，热水有保障，程序一经设定无需专
人管理，热水承压出水。
③适用范围。
适用建筑一体化小区工程和高档别墅。
太阳能热水器资料
太阳热水器为什么要把反射板（反射板与集热管平行）倾角大小分为45°和30°两种?在安装固定太阳热水器的集热部分时，为了得到最大的年日射量，在正午时必须尽可能使集热部分的采光面垂直于阳光。
由于我国地域宽广，幅员辽阔，南北地区纬度差别较大，因此为满足上述要求，经过计算归纳将太阳热水器集热部分倾角分为45°和30°两种。
由于北方地区纬度较高，冬季阳光与地平面夹角较小，宜使用倾角大的热水器，所以北方地区多选用45°倾角的热水器，而南方地区多选用30°倾角的热水器。
为什么要使用热水器控制、加热装置?非承压热水器由于系统不承受压力，所以水箱内胆并不封闭。
水温升高引起的压力增大以及水位降低引起的压力减小，会通过溢流管的溢流、放气或补气而瞬间消失。
承压热水器因其水箱内胆需要承受压力，所以遇到上述情况，自身无法解决，必须依靠相关的控制装置。
什么叫太阳集热器,请具体介绍一下使用方法?太阳集热器顾名思义是一种集热装置，其不能单独使用，但可根据需要拼装组合成不同采光面积的集热系统。
它的主要用途是用来收集热量，然后再与其它装置进行热交换。
公司生产的集热器主要有三种：干法热管式太阳集热器、U型管式太阳集热器、连集管式太阳集热器。
1、干法式太阳集热器干法式太阳集热器的集热管采用的是相变热导式集热管，其与相变热导式太阳热水器的主要区别是：后者的热管将吸收的热量直接传递给水箱内的水；而前者是利用一种导热率极高的换热块将热管吸收的热量传递给传热工质，传热工质再与其它物质进行换热。
传热工质可以是需要加热的水，也可以是仅起传热作用的冷却液。
干法式太阳集热器将循环回流管路埋在保温层内，降低热损，便于连接；且各自循环独立、封闭，不易泄漏，安装方便。
但由于热量逐级传递，因此在一定程度上降低了集热效率。
2、U型管式太阳集热器 U型管式太阳集热器的集热管由真空集热管、传热铝翼、U型铜管组成。
太阳能水箱内部结构
太阳能水箱内部结构
太阳能热水器水箱内部结构主要包括以下几个部分：
1. 集热器：集热器是太阳能热水器的核心部分，它的作用是将太阳光转换为热能。
集热器通常由吸热板、传热介质（如水或防冻液）和保温材料组成。
当太阳光照射到吸热板时，吸热板会吸收太阳光的热量，并将热量传递给传热介质，从而使传热介质升温。
2. 储热水箱：储热水箱是用来储存加热后的热水的容器。
储热水箱内部通常有一个或多个隔层，将水箱分为冷水区和热水区。
这样可以避免冷水和热水直接混合，提高热水器的热效率。
储热水箱的保温性能也很重要，可以减少热量损失，保证热水的供应。
3. 电加热器：电加热器是一个备用装置，用于在太阳光照射不足的情况下，通过电能加热水温。
电加热器通常安装在储热水箱内部，通过电热元件将电能转换为热能，从而加热水温。
4. 控制系统：控制系统是用来控制太阳能热水器的工作状态和安全保护的装置。
控制系统主要包括温度传感器、压力传感器、电磁阀、继电器等部件。
通过这些部件，控制系统可以实时监测太阳能热水器的工作状态，并根据需要调整
工作模式，确保太阳能热水器的安全稳定运行。
5. 连接管路：连接管路是用来连接集热器、储热水箱和用水设备的管道。
连接管路通常采用金属或塑料材料制成，可以承受一定的压力和温度。
在太阳能热水器的安装过程中，需要根据实际情况选择合适的连接管路，并确保连接管路的密封性和稳定性。
太阳能热水器的工作原理图解与结构图解
太阳能热水器的工作原理图解与结构图解太阳能热水器具有安装使用方便、节能效果明显的优点，可以吸收太阳能辐射能，并且把能量转换成热能，从而产生热水的一种设备。
在家庭用热水、商业用热水、工业制造用热水等方面都有广泛的应用，下面小编就为大家介绍一下太阳能热水器的工作原理与结构图解。
太阳能热水器工作原理太阳能热水器工作原理图1、吸热过程真空管式太阳能热水器：太阳辐射透过真空管的外管，然后被集热镀膜吸收后沿内管壁传递到管内的水，此时水受热而温度逐渐升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。
平板式太阳能热水器：其中介质在集热板内因热虹吸自然循环，随后将太阳辐热量及时传送到水箱内，介质也可通过泵循环实现热量传递，因此就有源源不断的人能来保持水温的稳定。
2、循环管路直插式结构的真空管式太阳能热水器，热水是因为通过重力的作用而提供动力；然而平板式则通过自来水的压力提供动力。
不过这两种太阳能集中供热系统均采用泵循环。
由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。
太阳能热水器自然循环集热原理示意图3、系统工作1）温差控制集热循环集热器温测器和水温感应器置入在太阳能热水地暖系统中，能够很好地吸收太阳能辐射后，促使集热管温度上升，然后当集热器温度和水箱温度水温差到达△t设定值时，通过检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，然而水被加热后又再次回到水箱中，使水箱内的水达到设定的温度。
2）地暖管道循环系统这个系统是增加热水循环泵作为不同点，然后通过控制器更好得控制地暖管道循环为工作原理。
然后再通过当水温达到设定温度时，自动启动地暖循环泵，使高温水通过地暖盘管在室内循环，从而使室内温度不断提高。
如果水箱水温开始低于某一设定值时，应当将地暖管道循环泵进行自动停止为最好的方式。
太阳能热水器工作的原理
太阳能热水器工作的原理
太阳能热水器是利用太阳能将光能转换为热能，实现热水供应的设备。
它由太阳能集热器、水箱、水管和控制系统等组成。
太阳能集热器是太阳能热水器的核心部件，通常采用平板式或真空管式结构。
它通过吸收太阳辐射，将光能转化为热能。
平板式太阳能集热器利用黑色吸热板，吸收阳光照射的热能，然后通过传热管将热能传递给水箱中的水。
真空管式太阳能集热器则在每个真空玻璃管内部设置吸热体，将太阳能转化为热能，再通过管道将热能传递至水箱中。
水箱是储存热水的地方。
当太阳能集热器将光能转化为热能后，热能通过传热管或传热沟将热量传递给水箱内的水。
水箱内部通常还设有保温层，以保持热水的温度，减少热量损失。
水管是连接太阳能集热器和水箱的管道系统。
水管将热能从太阳能集热器传输至水箱，并将加热后的热水供应给用户。
水管的设计要考虑传热效率和水流量的问题，以确保热能能够高效传递并满足用户的需求。
控制系统是太阳能热水器的智能化管理部分，用于监测和控制系统运行状态。
控制系统可以调节太阳能集热器的工作温度，实现自动控制和智能化管理。
一般来讲，太阳能热水器的控制系统具备温度传感器、水位传感器和控制器等功能。
太阳能热水器的工作原理就是利用太阳能将光能转化为热能，通过太阳能集热器将热能传递给水箱内的水，最终提供热水供
应。
这种环保、节能的设备不仅可以降低家庭能源消耗，还可以减少对传统能源的依赖，具有良好的经济和环保效益。
太阳能热水器是由集热器、储热热水水箱、循环水泵、管道、
太阳能热水器是由集热器、储热热水水箱、循环水泵、管道、支架、控制系统及相关附件组成。
根据集热器的结构和集热温度范围不同，一般太阳热水器可分为四种工作状态：中高温集热，室外温度φ＋（10-20°C）；中温集热，室外温度φ+20-40°C）；中高温集热，室外温度φ+（40-70°C）；高温集热，室外温度φ+（70-120°C）（φ为室外温度）。
太阳热水器的用途好它的集热温度有着密切的关系，列如，低温和中温热水器主要用于预热锅炉给水、民用生活热水、底下加热除湿工程、采暖和工农业中低温热水的应用。
中高温、高温热水器主要用于采暖、制冷或发电。
太阳能热水器根据不同的情况进行分类；集热器和储热水箱合为一体的称为闷晒热水器，集热器和储热水箱紧密结合的称整体（或紧凑）热水器；集热器和储热水箱分离的称为分离热水器；根据集热器结构不同，可分为闷晒热水器、平板热水器和真空管（包括全玻璃真空管、热管真空管和航天管）热水器。
按集热器工质的循环特点，可分为自然（被动）循环热水器、强迫（主动）循环热水器和直流热水器。
弱按工质循环次数，又可分为一次循环热水器（直接循环或单回路循环）和二次循环热水器（间接循环或双回路循环）。
按集热器所使用的材料不同可分为金属、玻璃和塑料三大类型。
按储热水箱内胆材料不同，又可分为不锈钢水箱，搪瓷水箱、防锈铝水箱、镀锌板及塑料水箱。
太阳能热水器还根据热水使用时间，分为季节性热水（无辅助热源）、全年使用太阳能热水器（有辅助热源，一般为电加热辅热），和全天候太阳能热水器（有辅助热源及自动控制仪表，一般在大批量运用中出现）。
家用太阳能热水器的基本类型有：家用闷晒式太阳能热水器，家用平板太阳能热水器、家用紧凑时全玻璃真空管太阳能热水器和家用紧凑时热管真空管太阳能热水器，除去结构类型不同之外家用太阳能还可根据是否承压、是否分离、工质循环特点和循环次数分别分为一体非承压太阳能热水器、分体承压太阳能热水器、阳台壁挂式太阳能热水器等等。
太阳能热水器的基本结构
太阳能热水器的基本结构太阳能热水器是由真空集热管、不锈钢保温水箱、支架、连接管道等组成的，如图6-3所示。
1.集热器集热器是系统中的集热元件。
其功能相当于电热水器中的电热管。
和电热水器、燃气热水器不同的是，太阳能集热器利用的是太阳的辐射热量，故而加热时间只能是有太阳照射的时候。
目前中国市场上普及的是全玻璃太阳能集热真空管。
结构分为外管、内管、选择性吸收涂层、吸气剂、不锈钢卡子、真空夹层等部分。
而国外成熟的集热器都是平板集热器，平板集热器具有寿命长、稳定性高、可回收等优点，但由于较真空管集热器成本稍高，国内生产的很多价格低廉的平板集热器性能确实不好，因此被国内主流太阳能厂家歪曲了平板集热器的性能。
但是平板集热器在太阳能行业的发展势不可当，不是靠一些厂家的误导就可以扼杀的。
现在很多设计院的给排水设计师已经意识到了这个问题。
全玻璃太阳能集热真空管一般为高硼硅3.3特硬玻璃制造，采用真空溅射选择性镀膜工艺，可分为铝氮单靶镀膜工艺和铜、铝、不锈钢三靶镀膜工艺。
2.保温水箱保温水箱是储存热水的容器。
因为太阳能热水器只能白天工作，而人们一般在晚上才使用热水，所以必须通过保温水箱把集热器在白天产出的热水储存起来。
容积是每天晚上用热水量的总和。
太阳能热水器保温水箱由内胆、保温层、水箱外壳三部分组成。
水箱内胆是储存热水的重要部分，其所用材料强度和耐腐蚀性至关重要。
市场上有不锈钢、搪瓷等材质。
保温层保温材料的好坏直接关系着热效率和晚间清晨的使用，在寒冷的东北尤其重要。
目前较好的保温方式是进口聚氨酷整体自动化发泡工艺保温。
外壳一般为彩钢板、镀铝锌板或不锈钢板。
保温水箱要求保温效果好，耐腐蚀，水质清洁，使用寿命可长达20年以上。
4。
连接管道将热水从集热器输送到保温水箱、将冷水从保温水箱输送到集热器的管道为连接管道，连接管道使整套系统形成一个闭合的环路。
设计合理、连接正确的循环管道对太阳能系统是否能达到最佳工作状态至关重要。
太阳能热水器简介
太阳能热水器简介太阳能器把太阳光能转化为，将水从低温度加热到高温度，以满足人们在生活、生产中的热水使用。
太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器，目前真空管式太阳能热水器为主，占据国内95%的市场份额。
真空管式家用太阳能热水器是由集热管、储水箱及相关附件组成，把成热能主要依靠集热管。
集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。
真空管工作原理图：集热原理一、吸热过程太阳辐射透过真空管的外管，被集热镀膜吸收后沿内管壁传递到管内的水。
管内的水吸热后温度升高，比重减小而上升，形成一个向上的，构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。
而平板式热水器，一般为分体式热水器，介质在集热板内因热虹吸自然循环，将太阳辐射在集热板的热量及时传送到水箱内，水箱内通过热交换（夹套或盘管）将热量传送给冷水。
介质也可通过泵循环实现热量传递。
二、循环管路家用太阳能热水器通常按方式工作，没有外在的动力。
真空管式太阳能热水器为直插式结构，热水通过重力作用提供动力。
平板式太阳能热水器通过自来水的压力（称为顶水）提供动力。
而太阳能集中供热系统均采用泵循环。
由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。
三、顶水式使用过程平板式太阳能热水器为顶水方式工作，真空管太阳能热水器也可实行顶水工作的方式，水箱内可以采用夹套或盘管方式。
顶水工作的优点是供水压力为自来水压力，比自然重力式压力大，尤其是安装高度不高时，其特点是使用过程中水温先高后低，容易掌握，使用者容易适应，但是要求自来水保持供水能力。
顶水工作方式的太阳能热水器比重力式热水器成本大，价格高。
太阳能热水器分类就其结构来说，大体可分为以下几类：1、从集热部分来分：1）玻璃真空管太阳能热水器可细分为全玻璃真空管式、热管真空管式、U型管真空管式。
太阳能热水器原理
太阳能热水器原理-真空管，平板太阳能热水器工作原理<图解）太阳能热水器是太阳能成果应用中的一大产业，它以环保、安全、节能、卫生等优点，迅速赢得了广大消费者的青睐，中国，是一个能源消耗大国，每年全国能耗约占全世界能耗总量的1∕3，而全国总能耗中，有1∕3是来自建筑能耗。
“向屋顶要能源”，太阳能热水器就是吸收太阳的辐射热能，加热冷水提供给人们在生活、生产中使用的节能设备。
一、太阳能热水器的结构示意图太阳能热水器是迄今为止人类利用太阳能工业产品中普及率最高的产品。
普通太阳能热水器主机由三部分组成：真空集热管、保温水箱和支架<如图所示）。
常用的配件有：上下水管、测控仪表、水阀开关等。
二、集热和循环原理系统中的集热元件。
其功能相当于电热水器中的电热管。
和其它热水器不同的是，太阳能集热器是利用太阳的辐射热能加热冷水，故而加热时间只能在有太阳光照射的白天。
如图所示，真空集热管就像一个细长的暖瓶胆，内外层之间为真空，常用尺寸有：1800mm×58mm、1500 mm×47mm等。
真空管内管的外表面是特种材料涂层，可以有效吸收太阳辐射能。
当光子撞击膜层的时候，光能转化为热能，并传导给管内的水，水温便逐渐升高。
因为冷水比重大、热水比重小的原理，真空管和保温水箱便形成了冷水向下，热水向上的自然循环，使最热的水循环到保温水箱中。
三、保温储存原理和其它保温水箱一样，是储存热水的容器。
因为太阳能热水器只能白天工作，而人们一般在晚上才使用热水，为了使白天生产的热水在到晚上或隔天使用时保持一定的温度，所以必须通过保温水箱把热水储存起来。
1、水箱内胆水箱内是储存热水的重要部分，其用材料强度和耐腐蚀性至关重要，优质的选材应是进口SUS2B304板材，厚度在0。
4mm--0。
8mm之间不锈钢板，氩气保护,高频自动焊接,提高钢板在各种水质或各种环境耐腐蚀性能。
2、水箱保温材料性能特点及技术参数：保温材料的好坏直接关系着热效率和晚间清晨的使用，在寒冷的东北尤其重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文章转自：华帝热水器维修
热水器这个电器相信每个家庭都是必不可少的，因为它能在任何时候给人们带来热水，不过，大家喜爱的热水器种类都是不相同的，比如有些人喜欢燃气热水器，有些人喜欢电热水器，还有太阳能的，空气能的等等，那么今天我们就带大家了解一下太阳能热水器的结构知识。
1、从集热部分来分：真空玻璃管太阳能热水器：是目前吸热效率最高的集热部分，它的优点在于，不需要在集热部分在增加保温层，而且现在的真空玻璃管无论在抗高温，抗打击和保温上，性能都是一流的，也被绝大部分太阳能热水器生产厂家所采用。
其缺点在于体积比较庞大，管中容易集结水垢。
金属平板太阳能热水器：是在传热性能极佳的金属片上，覆盖上吸热涂层，利用金属的传热性，将吸收的热量传于水箱中。
其有点是外观美观，安装方便，可以做成平板，而且不容易损坏。
缺点在于：保温要花很大的代价，成本高，间接的就是增加消费者负担；
2、从结构来分类：普通式太阳能热水器：就是将真空玻璃管直接插入水箱中，利用加热水的循环，使得水箱中的水温升高，这是目前厂家都采用的。
也是一只流行到现在的最常规的热水器。
一般改类热水器只有顶层能用，除非顶层用户和你楼下的关系特铁，而且屋顶的面积是有限的。
分体式热水器：分体式热水器是为了解决不是顶层用户也能使用太阳能热水器而诞生的。
分体式的循环有2种，一种是靠水的自然循环，这种热水器热交换效率很低，远远不能满足用水要求；另一种是靠泵循环热交换，这也是为了解决自然循环效率低的问题，使用泵循环，可以明显改善水的热交换。
3、从水箱受压来分：承压式太阳能热水器：目前，无论是哪一种分体式热水器，都有一个致命的缺点，必须使用承压式水箱，这是所有分体式热水器的基本思路，这就直接考验你的集热部分的密封性能；还有制造承压水箱成本极高，也存在安全性问题，一般要求耐压7个大气；而且循环效果不是很理想。
虽然解决了水的循环问题和使用水时的方便性。
非承压式太阳能热水器：目前装在屋顶的普通太阳能热水器都是属于非承压式热水器，它的水箱有一根管子与大气相通，是利用屋顶和家里的高度落差，使用水时产生压力。
其安全性，成本，使用寿命都比承压式要显著得多。
怎么样？相信你看完上面的知识后也会对太阳能热水器产生一定的认知吧，其实每个热水器都有有点
和缺点，不然也不会出现这好几类热水器啦。
