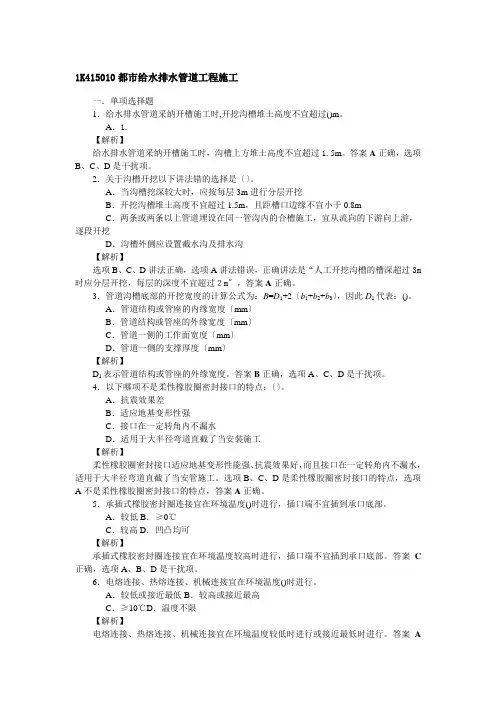

1K415010都市给水排水管道工程施工一．单项选择题1．给水排水管道采纳开槽施工时,开挖沟槽堆土高度不宜超过()m。
A．1.【解析】给水排水管道采纳开槽施工时，沟槽上方堆土高度不宜超过1.5m。
答案A正确，选项B、C、D是干扰项。
2．关于沟槽开挖以下讲法错的选择是〔〕。
A．当沟槽挖深较大时，应按每层3m进行分层开挖B．开挖沟槽堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8mC．两条或两条以上管道埋设在同一管沟内的合槽施工，宜从流向的下游向上游，逐段开挖D．沟槽外侧应设置截水沟及排水沟【解析】选项B、C、D讲法正确，选项A讲法错误，正确讲法是“人工开挖沟槽的槽深超过3m 时应分层开挖，每层的深度不宜超过２m〞，答案A正确。
3．管道沟槽底部的开挖宽度的计算公式为：B=D1+2〔b1+b2+b3〕，因此D1代表：()。
A．管道结构或管座的内缘宽度〔mm〕B．管道结构或管座的外缘宽度〔mm〕C．管道一侧的工作面宽度〔mm〕D．管道一侧的支撑厚度〔mm〕【解析】D1表示管道结构或管座的外缘宽度。
答案B正确，选项A、C、D是干扰项。
4．以下哪项不是柔性橡胶圈密封接口的特点：〔〕。
A．抗震效果差B．适应地基变形性强C．接口在一定转角内不漏水D．适用于大半径弯道直截了当安装施工【解析】柔性橡胶圈密封接口适应地基变形性能强、抗震效果好，而且接口在一定转角内不漏水，适用于大半径弯道直截了当安管施工。
选项B、C、D是柔性橡胶圈密封接口的特点，选项A不是柔性橡胶圈密封接口的特点，答案A正确。
5．承插式橡胶密封圈连接宜在环境温度()时进行，插口端不宜插到承口底部。
A．较低B．≥0℃C．较高D．凹凸均可【解析】承插式橡胶密封圈连接宜在环境温度较高时进行，插口端不宜插到承口底部。
答案C 正确，选项A、B、D是干扰项。
6．电熔连接、热熔连接、机械连接宜在环境温度()时进行。
A．较低或接近最低B．较高或接近最高C．≥10℃D．温度不限【解析】电熔连接、热熔连接、机械连接宜在环境温度较低时进行或接近最低时进行。
(2019最新)给水排水管道工程施工及验收规范
给水排水管道工程施工及验收规范1 总则1.0.1 为加强给水排水管道工程的施工管理，提高技术水平，确保工程质量，安全生产，节约材料，提高经济效益，特制定本规范。
1.0.2 本规范适用于城镇和工业区的室外给水排水管道工程的施工及验收。
1.0.3 给水排水管道工程应按设计文件和施工图施工。
变更设计应经过设计单位同意。
1.0.4 给水排水管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，应具有出厂合格证。
用于生活饮用水的管道，其材质水得污染水质。
1.0.5 给水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。
1.0.6 给水排水管道工程施工及验收除应符合本规范规定外，尚应符合国家现行的有关标准、规范的规定。
2 施工准备2.0.1 给水排水管道工程施工前应由设计单位进行设计交底。
当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。
2.0.2 给水排水管道工程施工前，就根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：2.0.2.1 现场地形、地貌、建筑物、各种管线和其他设施的情况；2.0.2.2 工程地质和水文地质资料；2.0.2.3 气象资料；2.0.2.4 工程用地、交通运输及排水条件；2.0.2.5 施工供水、供电条件；2.0.2.6 工程材料、施工机械供应条件；2.0.2.7 在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。
在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；2.0.2.8 结合工程特点和现场条件的其他情况和资料。
2.0.3 给水排水管道工程施工前应编制施工组织设计。
施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。
对主要施工方法，尚应分别编制施工设计。
最新二级建造师考试《市政公用工程专业》城市给水排水管道工程施工
最新二级建造师考试《市政公用工程专业》城市给水排水管道工程施工2K315010 城市给水排水管道工程施工2K315011 开槽管道施工技术一、沟槽施工方案（一）主要内容（略）（二）确定沟槽底部开挖宽度（三）确定沟槽边坡（1）当地质条件良好、土质均匀、地下水位低于沟槽底面高程，且开挖深度在5m以内、沟槽不设支撑时。
见教材第109页表格。
二、沟槽开挖与支护（一）分层开挖及深度（1）人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m。
（2）人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m，直槽时不应小于0.5m，安装井点设备时不应小于1.5m。
（二）沟槽开挖规定（1）机械开挖时槽底预留200～300mm土层，由人工开挖至设计高程，整平。
（2）槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土回填；（5）在沟槽边坡稳固后设置供施工人员上下沟槽的安全梯。
（三）支撑与支护（2）撑板支撑应随挖土及时安装。
（3）在软土或其他不稳定土层中采用横排撑板支撑时，开始支撑的沟槽开挖深度不得超过1.0m；开挖与支撑交替进行，每次交替的深度宜为0.4～0.8m。
（6）施工人员应由安全梯上下沟槽，不得攀登支撑。
（7）拆除撑板应制定安全措施，配合回填交替进行。
三、地基处理与安管（一）地基处理（2）槽底局部超挖或发生扰动时，超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度；（3）排水不良造成地基土扰动时，扰动深度在100mm以内，宜填天然级配砂石或砂砾处理；扰动深度在300mm以内，但下部坚硬时，宜填卵石或块石，并用砾石填充空隙找平表面。
（5）柔性管道地基处理宜采用砂桩、搅拌桩等复合地基。
（二）安管（2）采用法兰和胶圈接口时，安装应严格控制上、下游管道接装长度、中心位移偏差及管节接缝宽度和深度。
（3）采用焊接接口时，两端管的环向焊缝处齐平，内壁错边量不宜超过管壁厚度的10%，且不得大于2mm。
2019年最新市政道路排水工程施工方案
第七章：施工方案或方法第一节：排水工程施工7.1施工部署7.1.1 总体部署：7.1.2 分项工程工艺流程安排：排水工程工艺流程：施工前准备工作→施工测量放线→基槽开挖→管道基槽处理→管道安装→砌筑(浇筑)各类检查井→闭水试验→管道沟槽回填。
7.2施工现场的准备工作7.2.1 现场准备：我单位技术人员与机械设备随时待命,保证按规定时间进场。
接到中标通知书后,与业主进行合同签订的同时,开始施工准备工作,首先做好以下几项工作：复查和了解现场、确定工的范围、清除现场障碍、办妥有关手续、做好现场规划。
同时我单位将按照施工总平面布置图搭建现场办公及生活房屋、仓库等；安装供水管线、架设供电和通讯线路、设置料场、混合料拌合场、修建临时道路和临时排水设施等。
7.2.2 人员、机械设备和材料进场计划：7.2.2.1 人员：我方将从公司内挑选精干人员担任本项目经理人选及项目班子人员,并让他们提前作好充分思想准备,收到中标通知书后,人员立即到位。
本工程施工需要大量的劳动力,而且时间相对集中,因此,开工前落实劳动力来源,按计划适时组织进退场,是顺利开展施工、按期完成任务、避免停工或窝工浪费的重要条件之一。
本工程施工劳力多为民工,组织民工队伍做好以下工作：a. 注重素质。
民工素质直接影响工程质量,民工队伍素质审查要严把“四关”,及政治素质、道德纪律、身体条件和技术水平四个方面。
b. 注重教育。
要把工程建设的意义、任务情况、质量要求、效益情况交待给大家,使大家心中有数。
从而安下心来,积极热情地投入施工。
c. 签订好施工合同。
合同内容应包含人员数量、工程数量、取费标准、质量标准、施工进度、安全施工等方面。
7.2.2.2机械设备：本工程施工需要大量的机械设备和运输车辆,其中大、中型机械设备和运输车辆为施工的主力。
我方将根据现有设备的数量、质量情况和周密的计划,分期分批地组织进场。
需要维修、租赁和购置的,按计划落实,并要适当留有备份,以保证施工的需要。
给水排水管道工程施工及验收规范2019 122页PPT文档
反方向偏移。 6 固定在建筑结构上的管道支、吊架不得影
响结构的安全。
3.3.8 钢管水平安装的支、吊架间距不应大 于表3.3.8 的规定。
3.3.9 采暖、给水及热水供应系统的塑料管 及复合管垂直或水平安装的支架间距应
应采取有效措施防止损坏或腐蚀。
3.2.4 阀门安装前，应作强度和严密性试验。 试验应在每批(同牌号、同型号、同规
格)数量中抽查10%，且不少于一个。对于 安装在主干管上起切断作用的闭路阀门，
应逐个作强度和严密性试验。
3.2.5 阀门的强度和严密性试验，应符合以 下规定:阀门的强度试验压力为公称压力
3.1.2 建筑给水、排水及采暖工程的施工应 按照批准的工程设计文件和施工技术标准 进行施工。修改设计应有设计单位出具的 设计变更通知单。
3.1.3 建筑给水、排水及采暖工程的施工应 编制施工组织设计或施工方案，经批准
后方可实施。
3.1.4 建筑给水、排水及采暖工程的分部、分项工 程划分见附录A。
2 熔接连接管道的结合面应有一均匀的熔接 圈，不得出现局部熔瘤或熔接圈凸凹不匀 现象。
3 采用橡胶圈接口的管道，允许沿曲线敷设， 每个接口的最大偏转角不得超过2°。
4 法兰连接时衬垫不得凸入管内，其外边缘 接近螺栓孔为宜。不得安放双垫或偏垫。
5 连接法兰的螺栓，直径和长度应符合标准， 拧紧后，突出螺母的长度不应大于螺杆直 径的1/2。
3.1.5 建筑给水、排水及采暖工程的分项工程，应 按系统、区域、施工段或楼层等
划分。分项工程应划分成若干个检验批进行验收。 3.1.6 建筑给水、排水及采暖工程的施工单位应当
二建市政第一部分-第五章-城市给水排水管道工程施工(二)
第一部分第五章城市给水排水管道工程施工（二）2K315010 城市给水排水管道工程施工2K315013 砌筑沟道施工要求一、基本要求（一）材料（1）砌筑结构的机制烧结砖度等级符合设计要求，一般不低于MU10。
（2）砌筑结构的石材强度等级应符合设计要求，设计无要求时不得小于30MPa。
（4）砌筑砂浆应采用水泥砂浆，其强度等级不应低于MI0；（二）一般规定（2）砌筑前砌块（砖、石）应充分湿润；砌筑应采用满铺满挤法。
砌体应上下错缝。
（3）砌筑砂浆应饱满，砌缝应均匀不得有通缝或瞎缝，且表面平整。
（4）沉降缝、变形缝应与基础的沉降缝、变形缝贯通。
（5）砌筑结构管渠宜按变形缝分段施工，砌筑施工需间断时，应预留阶梯形斜槎；接砌时，应将斜槎冲净并铺满砂浆，墙转角和交接处应与墙体同时砌筑。
（6）采用混凝土砌块砌筑拱形管渠或管渠的弯道时，宜采用楔形或扇形砌块；当砌体垂直灰缝宽度大于30mm时，应采用细石混凝土灌实，混凝土强度等级不应小于C20。
（7）砌筑后的砌体应及时进行养护，并不得遭受冲刷、振动或撞击。
二、砌筑施工要点（一）变形缝施工（1）变形缝内应清除干净，两侧应涂刷冷底子油一道。
（2）缝内填料应填塞密实。
（3）灌注沥青等填料应待灌注底板缝的沥青冷却后，再灌注墙缝，并应连续灌满灌实。
（4）缝外墙面铺贴沥青卷材时，应将底层抹平，铺贴平整，不得有塞包现象。
（二）砖砌拱圈（3）砌筑前，拱胎应充分湿润，冲洗干净，并均匀涂刷隔离剂。
（4）砌筑应自两侧向拱中心对称进行。
（5）应采用退槎法砌筑，每块砌块退半块留槎，拱圈应在24h内封顶，两侧拱圈之间应满铺砂浆，拱顶上不得堆置器材。
（三）反拱砌筑（2）根据样板挂线，先砌中心的一列砖、石，并找准高程后接砌两侧，灰缝不得凸出砖面，反拱砌筑完成后，应待砂浆强度达到设计抗压强度的25％时，方可踩压。
（4）拱形管渠侧墙砌筑、养护完毕后，安装拱胎前，要在两侧墙外回填土。
（5）当砂浆强度达到设计抗压强度标准值的25％时，方可在无振动条件下拆除拱胎。
2019最新《给水排水管道工程施工及验收规范》语文
（三）橡校圈安装就位后不得扭曲。
五、非金属管安装
（一）橡胶圈使用前必须逐个检查，不得有割裂、 破损、气泡、大飞边等缺陷。
（二）预应力管、自应力混凝土管安装应平直、无 突起、突弯现象。
（三）预应力、自应力混凝土管及乙型接口的钢筋 混凝土管安装时，承口内工作面、插口外工作面 应清洗干净；套在插口上的圆形橡胶圈应平直、 无扭曲。
棉水泥及水泥砂浆接口施工时，应采取以下措施。
（四）刷洗管口时宜采用盐水。
（五）砂及水加热后拌和砂浆，其加热温度应符合表 4.1.15-1的规定：
材料加热温度（℃）表4.1.15-1
接口材料 水
加热材料 砂
水泥砂浆
≤80
≤40
石棉水泥
≤50
—
（六）钢管内、外防腐层遭受损伤或局部未做防腐 层的部位，下管前应修补。
PE 承插、热熔
好
漏损率 较高 低 低 低
低
材质
基础
钢砼平 混凝土基础 口管 钢砼承 砂垫层基础 插管 玻璃钢 砂垫层基础
管
PVC-U 砂垫层基础
施工速度 慢 较快 快 快
每米综合费用 低 较高 高 低
PE 砂垫层基础
快
较高
材质
适用范围
钢砼平 d600以下小口径管已被禁止使用，大口
口管
径应用较多
PVC-U 室内排水应用较多
PE 作为优质供水管材， 变形系数、膨胀系数
广泛使用
大，p 管材质量难以
控制
第三节 、《给水排水管道工程施 工及验收规范》
强制性条文
3.2.4.3 人工挖槽时，堆土高度不宜 超过1.5m，且距槽口边缘不宜小于 0.8m。
3.3.10 支撑应经常检查。当发现支 撑构件有弯曲、松动、移位或劈裂 等迹象时，应及时处理。雨期及春 季解冻时期应加强检查。
市政工程给排水管道施工方法
市政工程给排水管道施工方法一、给排水工程施工流程施工工艺流程为：施工放线→沟槽开挖与支护→管道基础施工→管道安装→检查井施工→闭水试验（水压试验）→沟槽回填→给水管冲洗、消毒→竣工验收。
二、管道施工（一）施工放线接桩后及时组织测量人员对水准点及导线点进行复测，并引测道路中心、雨污水管线中心，引测临时水准点，各点根据现场地形设置保护装置并做好控制点记录。
（二）沟槽开挖与支护(1)本项目管道沟槽开挖均在路基填筑后反开挖管道沟槽。
(2)当采用砂石基础时，排水管道基坑宽度按照国标《06MS201图集》执行，沟槽宽度至少为D+2t+2a；给水管道基坑宽度、坡度按《给水排水管道工程施工及验收规范》(GB50268-2008)执行；道路南、北两侧K0+068～K0+200、K0+400～K0+940段污水管道沟槽，采用放坡开挖，开挖坡率为1:0.75，坡面使用彩条布覆盖，坡底距离管道内壁0.6m。
道路南、北两侧K0+200～K0+400段污水管道沟槽、道路南、北两侧K0+068～K0+940段雨水管道沟槽，采用放坡开挖，开挖坡率为1:1，坡面使用彩条布覆盖，坡底距离管道内壁0.6m。
道路南、北两侧K0+940～K1+130.5段雨、污水管道沟槽同槽开挖，采用放坡开挖，开挖坡率为1:1，坡面使用彩条布覆盖，坡底距离管道内壁0.6m。
(3)管道采用开槽法施工时，用机械开挖时保留0.15～0.2m 用人工清槽，不得超挖，如果超挖进行地基处理。
有地下水时进行施工降水以保证干槽施工，当降水不利地基被扰动则进行地基处理。
(4)人工挖槽时确保堆土安全，堆土高度不宜超过 1.5m，且距槽口边缘不宜小于0.8m，地面堆积荷载不得大于10KN/㎡。
开槽达到设计标高后，及时会同有关方进行验槽。
验槽后及时组织施工进行回填确保沟槽施工安全，避免坍塌。
(5)首段土方挖至设计标高后，及时通知设计、监理、建设单位以及质量监督部门共同验槽，验收合格后方可进行下道工序。
GB50268-2019给水排水管道工程施工及验收规范和条文说明
主编单位：北京市政建设集团有限责任公司
参编单位：上海市建设工程质量监督站公用事业分站、北京城市排水集团有限责任公司、天津市市政公路管理局、北京市自来水设计公司、天津市自来水集团有限公司、北京市市政工程管理处、北京市市政四建设工程有限责任公司、上海市第二市政工程有限公司、北京建筑工程学院、广东工业大学、重庆大学、西安市市政设计研究院、武汉市水务局、武汉市给排水工程设计院有限公司、新兴铸管股份有限公司
主要起草人：焦永达、苏耀军、杨毅、王洪臣、于清军、李强、郑进玉、曹洪林、李俊奇、岳秀平、王和平、蔡达、袁观洁、张勤、王金良、刘彦林、游青城、葛金科、孙连元、李绍海、刘青
目次
1
1.0.1为加强给水、排水(以下简称给排水)管道工程施工管理，规范施工技术，统一施工质量检验、验收标准，确保工程质量，制定本规范。
施行日期：2009年5月1日
2008—10—15发布2009—05—01实施
中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国住房和城乡建设部公告第132号
关于发布国家标准《给水排水管道工程施工及验收规范》的公告
现批准《给水排水管道工程施工及验收规范》为国家标准，编号为GB 50268—2008，自2009年5月1日起实施。其中，第1.0.3、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条为强制性条文，必须严格执行。原《给水排水管道工程施工及验收规范》GB 50268—97和《市政排水管渠工程质量检验评定标准》CJJ 3—90同时废止。
2.0.16夯管法pipe ramming method
利用夯管锤(气动夯锤)将管节夯入地层中的地下管道不开槽施工方法。
给水排水管道工程施工及验收规范[2]
![给水排水管道工程施工及验收规范[2]](https://img.taocdn.com/s3/m/75f04a24640e52ea551810a6f524ccbff121caba.png)
给水排水管道工程施工及验收规范一、总则1.1 本规范的目的和合用范围本规范是根据国家有关法律法规、标准和规范，结合给水排水管道工程的特点，制定的一套施工及验收的技术要求和方法。
本规范适用于城市和农村的给水排水管道工程的施工及验收，包括管道的敷设、连接、试压、消毒、清洗、检测等工序。
1.2 本规范的依据和参考《中华人民共和国建造法》《中华人民共和国城乡规划法》《中华人民共和国城市排水与污水处理条例》《中华人民共和国防洪法》《中华人民共和国防汛条例》《中华人民共和国防火条例》《中华人民共和国安全生产法》《中华人民共和国环境保护法》《中华人民共和国节约用水条例》《中华人民共和国建造节能条例》《建造给水排水设计规范》GB 50015-2022《建造给水排水工程施工质量验收统一标准》GB 50242-2022《城市排水管道工程技术规范》CJJ/T 151-2022《城市排水管道工程施工质量验收统一标准》GB/T 50330-2022《城市供水管网技术规范》CJJ/T 153-2022《城市供水管网工程施工质量验收统一标准》GB/T 50329-2022其他相关的法律法规、标准和规范1.3 工程设计文件工程概况工程总平面图管线平面图、纵剖面图、节点图等详细图纸管材、管件、阀门等主要材料的品种、规格、数量等清单管线敷设方式、连接方式、支架方式等技术方案管线试压、消毒、清洗等技术方案管线检测方法、设备、标准等技术方案其他相关的设计文件施工单位在收到上述设计文件后，应进行审查，确认无误后，方可进行施工。
如发现设计文件有错误或者不足，应及时向设计单位或者建设单位提出，并按照修改后的设计文件进行施工。
二、材料2.1 材料的选择管道的用途、压力等级、埋深等管道的敷设环境、地质条件、交通条件等管道的连接方式、支架方式等管道的维护管理、运行费用等钢管：具有强度高、耐压性能好、连接方式多样等优点，但也有易腐蚀、分量大、施工难度大等缺点。
2019年u给水、排水管道工程施工方案设计.doc
给水、排水管道工程施工方案设计第一章编制说明本工程施工方案设计编制依据：1.1 设计图纸1.2 国家安装工程施工质量验收规范编制的指导思想是以工程的“质量、进度、安全”为核心，在组织机构、施工措施、安全文明生产上进行了组织落实，本技术文件将作为今后指导施工生产的依据。
该工程将列为我公司的重点工程，实行以合同工期为目标的项目法施工，全面履行工程合同，保竣工、保质量、保售后服务。
第二章工程施工的指导思想我公司将本着树立优质名牌工程的目标，进行此工程项目的施工。
为了使本工程能够保证各个方面都尽善尽美，我公司将严格贯彻执行GB/T19002-1994质量保证体系，按照我公司质量方针和质量目标要求，以工程合同质量标准市样板为起点，全面地搞好项目施工全过程的管理，竭诚为业主提供可靠的优质服务，争创一流的质量和一流的施工进度，做到安全无重在伤亡事故。
第三章工程执行的施工验收规范与验评标准《工业金属管道工程施工及验收规范》GB50235-97《工业设备及管道绝热工程施工及验收规范》GBJ126-89《给水、排水管道工程施工及验收规范》GB50268-97《采暖卫生与煤气工程施工及验收规范》GBJ242-82《制冷设备,空气分离设备安装工程施工及验收规范》GB50274-98《通风与空调工程施工及验收规范》GB50243-97《建筑安装工程质量检验评定统一标准》GBJ300-88《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302-88 《通风与空调工程质量检验评定标准》GBJ304-88《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T 29-98《建筑施工安全检查标准》JGJ59-9第四章施工技术措施（施工方案）4.1 给排水工程4.1.1 室内管道安装工程1、钢管施工管道安装的要求：沿墙敷设的主管离粉刷面30-50mm,暗装管须在粉刷层内。
丝接管道安装的一般程序：确定并放线→支架安装→量尺寸→切割→套丝→予组装→上填料→安装并紧固→紧固支架→清理接口→试压→防腐。
给水、中水、生活用水、排水管道施工方案(打印版)
给水、中水、生活用水、排水管道施工方案一、给水管道安装（1）材料要求钢塑复合管和铝塑复合管，管材、管件应颜色一致，无色泽不均匀及分解变色线，管材及外壁均应光滑、平整、无气泡、裂口、裂纹、脱皮、分层和严重的冷斑及明显的痕纹、凹陷等缺陷。
管件应完整，无缺损、变形、合模缝。
浇口应严整无开裂。
镀锌钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
焊接钢管需预先除锈刷防腐漆。
阀门规格型号符合设计要求，丝扣连接。
阀门采用铜制产品，水嘴及给水配件，应用节水型，阀门外体铸造应规矩、光洁、无裂纹、砂眼、凹凸等缺陷，必须开关灵活，关闭严密，填料密封完好无渗漏，外观手轮完整，无损伤。
（2）操作工艺A.工艺流程安装前准备→进场材料检验→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→系统冲洗、消毒→系统通水B.管道安装高、低压给水管采用钢塑复合管，螺纹连接。
管道安装时，必须按不同管径和要求设置管卡或拖吊卡架，其位置应正确、合理，安装平整、牢固。
管卡与管道接触应紧密，但不得损伤管材表面。
采用金属卡架时，管卡与管材间应采用塑料或橡胶等软质材料隔垫。
管道末端，各用水点处均应设置卡架固定。
C.管道固定沿墙面或楼地面敷设的管道，必须采用管卡或插座固定，并用钢钉或膨胀螺栓固定在依托墙体或楼板上。
管管卡安装，层高≤5m，每层必须安装一个，层高>5m，每层不得少于2个。
立管卡子安装高度距地面应为1.5～1.8m，两个以上管卡应均匀安装，同一房间管卡安装应在同一标高。
吊装的管道或有保温的管道应采用吊架或托架固定管道。
D.给水设备安装水泵设备就位安装前的基础砼强度、坐标、标高尺寸和地脚螺栓预留孔位置，必须符合设计规定，水箱支架或底座安装，其尺寸与位置符合设计规定，确保平整牢固。
水箱溢流管和泄放管应设置在排水地点附近，不得与排水管道直接连接。
阀门安装应进出口方向正确、连接牢固、紧密、启闭灵活、有效，安装朝向合理，便于操作维修，表面洁净。
二建-市政公用实务城市给水排水管道工程施工(二)
【考点】不开槽管道施工技术【重要】
一、方法选择与设备选型依据（设计、合同、详勘资料、经验）
二、施工方法与适用条件
工法
优点
密闭式顶管
精度高
盾构浅埋暗挖
适用性强
定向钻
速度快
夯管
速度快
成本较低
速度快
速度慢
成本高
缺点成本高成本高控制精度低
柔性管道
控制精度低
钢管
适用
范围
给水排水管道给水排水管道
综合管道综合管道
给水排水管道
综合管道
管径
精度
距离
300～4000 3000以上1000以上
≤30mm
较长
300～1000 200～1800
不超过
不可控
0．5Di
＜±
50mm 不可控
长
较长较短短
各种土层
除硬岩外
相对均质
砂卵石及
含水地层
不适用
含水地层
不适用各种
土层
各种
土层
适用地质
顶管
砂卵石困难（1）敞口：降水管底以下0.5m
（2）密闭：控变形或无降水条件
（3）改扩建给排水管道多数采用
（4）小口径金属、无地层控制变形要求、顶力满足：一次顶进挤密土层
浅埋暗挖
城区地下障碍物
定向钻机
以较大埋深穿越道路桥涵的长距离地下管线
夯管
城镇区域下穿较窄道路
第1页/共6页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2K315012 熟悉普通顶管施工工法顶管法优点：土方开挖和回填量减少；不必拆除地面障碍物；不会影响交通；跨越河流时，不必修建围堰或进行水下作业；消除冬雨期影响；不必设置基础和管座；减少管道沿线的环境污染；管道不开槽施工方法,按其顶进的方式有人工挖土、机械挖土、水力机械、挤压法。
一、工艺与特点顶管法的特点是顶管管道既起掘进空间的支护作用，又是构筑物的本身。
二、适用范围顶管适用土层很广，特别适用于黏性土、粉性土和砂土，也适用与卵石、碎石、风化残积土等非黏性土。
对于淤泥、沼泽地及岩石不适用。
三、管材及附属工具顶管所用管材常用的有钢管和钢筋混凝土管两种。
顶管所用的附属工具是工具管，工具管是顶管的关键机具，一般应具有以下功能：掘进、防坍、出泥和导向等。
工具管一般采用钢板焊制。
四、工作坑的布置(一)位置的确定工作坑(井)是顶管施工的工作场所，其位置可根据以下条件确定：2．单向顶进时，应选在管道下游端，以利排水；3．考虑地形和土质情况，有无可利用的原土后背等；6．距水源、电源较近；7．不宜设置于工厂企业、里弄出口处及高压线下方。
(二)工作坑的施工工作坑的形成，一种方式是采用钢板桩或普通支撑，坑底用混凝土铺设垫层和基础；一种方法是利用沉井技术，用混凝土封底。
前者适用于土质较好、地下水位埋深较大的情况；后者与之相反，混凝土井壁既可以作为顶进后背支撑，又可以防止塌方。
工作坑的支撑应形成封闭式框架，矩形工作坑的四角应加斜撑。
五、顶进系统管道顶管中的顶管系统包括：导轨、顶铁、千斤顶(油泵)、后背及后座墙。
(一)导轨导轨的作用是支托未人土的管段和顶铁，起导向的作用。
导轨用工字钢或槽钢做成，两导轨安装牢固、顺直、平行、等高，其纵坡与管道设计坡度一致，标高可略高于设计高程。
(二)顶铁顶铁是由各种型钢拼接制成，有U形、弧形和环形几种，(三)千斤顶及油泵千斤顶又称为油缸，是顶管系统的核心，目前大多采用油压千斤顶。
千斤顶应左右对称布置，顶力的合力位置应该和顶进抗力的位置在同一轴线上。
(四)后背及后座墙(五)吊装设备吊装设备常用的有：轮式起重机、起重桅杆和门式吊车。
起重桅杆一般仅适用于管径较小、顶管规模不大的顶管施工；门式吊车吊装方便，操作安全，应用较广；起重设备严禁超负荷吊装。
六、管道顶进1．采用手掘式顶管时，将地下水位降至管底以下不小于0.5m处，2．全部设备经过检查并试运转合格后可进行顶进。
3．工具管开始顶进5～l0m的范围内，允许偏差为：轴线位置3mm，高程0～+3mm。
当超过允许偏差时，采取措施纠正。
4、采用手工掘进顶进时，应符合下列规定：(1)工具管接触或切人土层后，自上而下分层开挖。
(2)在允许超挖的稳定土层中正常顶进时，管下部1350范围内不得超挖；管顶以上超挖量不得大于15mm。
5．顶管结束后，管节接口的内侧间隙按设计规定处理，设计无规定时，可采用石棉水泥、弹性密封膏或水泥砂浆密封。
顶进时测量工具管的中心和高程规定：(1)采用手工掘进时，工具管进入土层过程中，每顶进0．3m，测量不少于1次；管道进入土层后正常顶进时，每1.0m测量一次，纠偏时增加测量次数。
6．纠偏(1)采用小角度、顶进中逐渐纠偏。
(2)纠偏方法有挖土校正法、木杠支撑法、千斤顶校正法等。
挖土校正法：适用于偏差为10～20mm时。
木杠支撑法：适用于偏差为大于20mm时。
7．顶进过程中，出现下列紧急情况时应采取措施进行处理：(1)工具管前方遇到障碍。
(2)后背墙变形严重。
(3)顶铁发生扭曲现象。
(4)管位偏差过大且校正无效。
(5)顶力超过管端的允许顶力。
(6)油泵、油路发生异常现象。
(7)接缝中漏泥浆。
七、长距离顶管技术关键措施长距离顶管技术措施需要掌握中继间和泥浆套等措施。
(一)中继间法(二)泥浆套法1．触变泥浆的主要成分是膨润土，使用前应测定胶质价。
3．顶管采用触变泥浆套法，一般在下管之前，应预先在管壁上留出注浆孔，储备足够的泥浆。
管前可加一超前环，以形成10～20mm的超挖量为触变泥浆层。
4．顶进施工完成以后，可根据需要将水泥砂浆或粉煤灰水泥砂浆压入管外壁与土层之间，将触变泥浆置换出来，以起到减少地面沉降的作用。
2K315014熟悉柔性管道施工工艺二、弹性密封橡胶圈及粘结剂2．弹性密封橡胶圈的外观应光滑平整，不得有气孔、裂缝、卷褶、破损重皮等缺陷。
3．管道接口用的弹性密封橡胶圈应采用氯丁橡胶或合成橡胶，其性能应符合下列要求：(1)邵氏硬度(2)伸长率(3)拉断强度(4)永久变形(5)老化系数三、沟槽4．机械开挖中，应保留基底设计标高以上0.2～0.3m的原状土，待铺管前用人工开挖至设计标高。
如果局部超挖或发生扰动，应换填粒径10一15mm天然级配的砂石料或5—40mm的碎石，整平夯实。
四、基础1．管道基础应采用垫层基础。
对于一般的土质地段，垫层可为一层砂垫层(中粗砂)，其厚度为100mm；对处在地下水位以下的软土地基，垫层可采用150mm厚、颗粒尺寸为5～40mm的碎石或砾石砂，上面再铺50mm层砂垫层(中、粗砂)。
4．管道基础在接口部位的凹槽，宜在铺设管道时随挖随铺，接口完成后，凹槽应随即用中粗砂回填密实。
五、管道安装2．下管可用人工或起重机进行。
采用人工下管时，可由地面人员将管材传递给沟槽施工人员；对放坡开挖的沟槽，也可用非金属绳索系住管身两端，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽顶滚人槽内；采用起重机下管时，应用非金属绳索扣系住，不得串心吊装。
3．安装时，承插口管应将插口顺水流方向，承口逆水流方向，安装宜由下游往上游进行。
4．塑料管材的接口，应采用弹性密封橡胶圈连接的承插式或套筒式柔性接口。
8．雨期施工应采取防止管材漂浮措施。
管道安装结束后，可先回填至自管顶起l 倍管径以上高度。
六、管道与检查井的衔接2．管道与检查井的衔接，宜采用柔性接头。
3．当管道与检查井采用砖砌或混凝土直接浇制衔接时，可采用中介层做法。
4．管道位于软土地基或低洼、沼泽、地下水位高的地段时，与检查井宜采用短管连接。
七、回填2、管内径大于800mm的柔性管道，回填施工时在管内设竖向支撑。
3、管道回填时间宜在一昼夜中气温最低时段。
5、管道隐蔽竣工验收合格后应立即回填至管顶以上1倍管径的高度。
6．沟槽回填从管底基础部位开始到管顶以上0.5m范围内，必须用人工回填、严禁用机械推土回填。
7．管顶0.5m以上部位的回填，可采用机械从管道轴线两侧同时回填、夯实或碾压。
8、回填前应排除沟槽积水。
不得回填淤泥、有机物及冻土。
回填土中不应含有石块、砖及其他杂硬带有棱角的大块物体。
9、回填时应分层对称回填、夯实以确保管道及检查井不产生位移。
10、回填土的含水量，应按回填材料和采用的压实工具控制在最佳含水量附近。
12、设计管基支承角2α范围内应用中粗砂回填，不得用沟槽土回填。
13、对车行道下的管道或位于软土地层以及低洼、沼泽、地下水位高的地区的管道，沟槽回填应先用中粗砂将管底腋角部位填充密实后，再用中粗砂或石屑等材料分层回填至管顶平，再往上可回填良质土。
14、回填至设计高程时，应在12～24h内测量并记录管道变形率，管道变形率不应超过3％。
当3％＜变形率≤5％时，应采取措施。
（1）挖出回填材料至露出管径85％，管道周围采用人工挖掘。
（2）挖出管道局部有损伤时，应修复或更换。
（3）重新夯实管道底部的回填材料2K315014 了解管道交叉处理方法(一)圆形排水管道与上方给水管道交叉且同时施工混凝土或钢筋混凝土预制圆形管道与其上方钢管或铸铁管交叉且同时施工，若钢管或涛铁管的内径不大于400mm时，宜在混凝土管两侧砌筑砖墩支撑(二)矩形排水管道与上方给水管道交叉.1．净空不小于70mm时，可在侧墙上砌筑砖墩支撑管道2．净空小于70mm时可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其支承角不应小于90。
(三)排水管道与下方的给水管道交叉圆形或矩形管道与下方给水管道或铸铁管道交叉且同时施工时，宜对下方的管道加设套管或管廊，(四)排水管道与交叉管道高程一致时的处理处理原则：1．满足管道净距要求；2.软埋电缆线让刚性管道(沟)；(软埋让刚性)3．压力流管道让重力流管道；（有压让无压）4．小口径管道让大口径管道；（小口让大口）5．后敷设管道让已敷设管道。
（后敷让已敷）6、支管避让干线管道（支管让干管）典型例题：一、单项选择题场景(一)（07试题）某污水管道工程，土质为粉质粘土，上游支管采用DN500mm高密度聚乙烯波纹管，下游总管采用φ1200mm钢筋混凝土管，检查井采用砖砌。
一般地段采用开槽埋管施工方法，槽底最深为5m，槽宽最宽为2.5m。
地下水埋深4．5m。
为维持现有交通，φ1200mm钢筋混凝土管在穿过交叉路口时，采用顶管法施工。
在某覆土高度不到2m的管段，与φ1200mm钢筋混凝土管同时施工的有一条外径为200mm的钢质给水管，与污水管正交，两管管壁外表面之间的距离为0.3m。
采用砌筑砖礅支撑方式对给水管进行保护，砖墩基础压力不超过地基的允许承载力。
根据场景(一)，作答下列题目：1．根据场地地下水埋深、土质条件、槽底深度及槽宽，宜选用( )方法降水。
A．管井井点B．轻型井点C．大口井点D．深井泵井点答案：B2．本工程降水井应采用( )布置。
A．单排线状B．双排线状C．封闭环状D．梅花状答案：A3．关于污水管闭水试验的正确说法是( )。
A．应在管道灌满水后12h内进行B．应在管道覆土后进行C．渗水量的测定时间不少于30minD．试验水位应与试验段上游管道内顶齐平答案：C4．保护给水管的砖墩尺寸至少为( )。
A．240mm×240mmB．240mm×500mmC．360mm×365mmD．365mm×500mm答案：D5．在管道正常顶进时，管道下部( )范围内不得超挖。
A．135°B．145°C．160°D．180°答案：A6．塑料管道砌入砖砌检查井井壁前，中介层的正确做法是( )。
A．管口打毛B．井壁涂一层粘结剂C．管壁涂粘结剂再撒一层干燥的粗砂并固结D．管壁安装滞水胶圈答案：C场景(四)（08考点）某污水管道工程主干线长1.5km，采用φ1000mm的混凝土平口管，管外底标高为-5m；支管长200m，采用Φ400mm混凝土平口管，管外底标高为-2.5m．管道接口采用水泥砂浆抹带。
工程地质条件为无地下水粉质黏土。
本工程采用开槽施工，主干线在穿越道路交叉口路段交通繁忙，在征得设计同意后，改为人工掘进顶管施工。
在支管K0+20m处有DN200自来水管垂直相交，两管净距为0.7m。
施工中对交叉的自来水管采用砌筑管廊的保护措施。
根据场景(四)，回答下列问题：7．不符合管道基础施工要求的做法是( )。
