一、前言
变频器是一种用于控制电机转速的设备，具有广泛的应用范围。

为了确保安全和正常运行，需要遵循一定的操作规程。

二、操作规程
1. 接通电源前，确保变频器处于关闭状态，并检查电源线路是否接地良好。

2. 按照说明书正确接线，并严格按照额定电压、电流接入电源。

3. 在正确接通电源后，按照说明书设定变频器的各项参数，包括电压、频率等。

4. 启动前应检查电机旋转方向是否正确，如果不正确需及时更换两相的线序。

5. 启动前需确保负载正常，无阻塞等异常情况。

启动后注意观察变频器和电机运行是否正常。

6. 在运行过程中，如果发现异常情况、响声或异味，应立即停止变频器并排除故障。

7. 变频器停止后，需等待电容器放电后再进行任何操作。

三、注意事项
1. 变频器应安装在通风良好的环境，避免灰尘、潮湿等影响运行。

2. 严禁私自更改变频器的参数，必须由专业人员进行。

3. 变频器在运行过程中，不宜频繁启停，以免损坏设备。

4. 定期对变频器进行维护保养，清洁设备表面、通风口等。

5. 在变频器出现故障时，需立即停止运行并联系专业人员进行检修。

四、结语
变频器是一种需要谨慎操作的设备，只有在严格遵守操作规程的情况下，才能确保其安全运行和长期稳定使用。

希望广大操作人员严格遵守规程，避免不必要的事故发生。

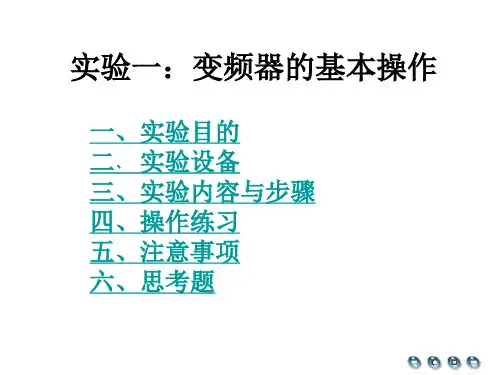

一：变频器的基本操作

输出三相为200V
图1-1 FR-S520S变频器端子接线图
2、变频器的操作面板
图1-2 变频器操作面板
按键
表2-1 按键功能说明表
功能说明切换PU/外部操作模式 PU：PU操作模式 EXT：外部操作模式
运行指令正转（反转用Pr.17设定）
用于停止运行，用于保护功能动作输出停止时复位变频器（用于主要故障）
1）运行旋转方向选择（Pr.17）：用操作面板的RUN键运行时，选择旋转方向。0：正转，1：反转。
2）参数禁止写入选择（Pr.77）：Pr.77用于参数写入禁止或允许，主要用于参数被意外改写。
参数号 Pr.77
Pr.77的设定值及其相应功能表
设定值 0 1 2
功能
在“PU”模式下，仅限于停止可以写入（出厂设定）
外部操作模式时点亮
3、变频器三种监视界面的切换
变频器有频率设定、参数设定、报警履历显示三种监视界面，按参数单元的[MODE] 键，可以实现三种监视界面的切换。
4、变频器常用功能参数及意义
（1）基本功能参数表
扩张功能显示选择（Pr.30）：Pr.30用于显示或隐藏扩张功能参数。
Pr.30的设定值及其相应功能表
二﹑实验设备
（1）FR-S520S-0.2～1.5kW变频器单元模块。
（2）三相异步电动机一台。（3）连接导线若干条。
三、实验内容与步骤
• 1、变频器的接线 • 2、变频器的操作面板 • 3、变频器三种监视界面的切换 • 4、变频器常用功能参数及意义 • 5、变频器的频率设定方法 • 6、变频器的模式转换操作
参数 CLr
名称参数清零
功能
0:不实行 1:校正值以外的参数初始化（参数清零） 10:包括校正值在内的参数初始化（全部清零）

(完整版)变频器操作规程

变频器操作规程
一、运行前的检查和准备:
变频器开始运行前应认真检查以下内容:
(1)校对接线是否正确,特别要检查变频器的输出端子VVW,
不能连接主电源,并确认接地端子接地良好。

(2)确认端子间设备或暴露的带电部位没有短路或对地短
路情况。

(3)确认端子连接插线或连接器和螺钉等均紧固无松动。

(4)确认电机没有连接其它机械负载。

(5)接入电源前，使所有开关都处于断开位置，保证接入电
源时，变频器不能启动和不发生异常动作。

(6)接入电源后核对以下各点：
a键盘面板显示正常（见说明书）
b变频器内装冷却风扇正常运行。

二、试运行
（1）电源接入后确认LRD闪烁显示频率。

（2）用∧键设定5HZ左右的低频率。

（3）想三转运行接FWD键，想反转按REV想停止时按STOP键。

（4）检查以下各点：
a电机旋转方向是否符合要求。

b电机旋转方向是否平稳。

c经过以上试运行，确认无任何异常情况，然后可以立即投入运行。

三、维护检查：
为使变频器长期可靠连续运行防患于未然，应进行是常检查泵定期检查。

1、日常检查
通电和运行时不取去外盖，从外部是常检查运行确认没有异常情况。

通常检查以下各点：
（1）运行性能符合标准规范。

（2）周围环境符合标准显示正常。

（3）键盘面板显示正常。

（4）没有异常的噪声，振动和异味。

（5）没有过热或变色等异常情况。

2、定期检查表
松原采气厂2018年1月1日。

变频器操作步骤

一、变频器的设置：
（1）按PROG（编程/退出）出现HO时→ENTER(确认/存储)→调到HO.OO参数→ENTER(确认/存储) →按△/▽调到需要的频率→ENTER(确认/存储) →完成。

二、开机
先按常规开机步骤，再按RUN（运行），直到电机运行到最高频率（原设定赫兹值）时，再按常规加量运行。

在运行中不可乱调其它按键。

注意：正常运行后，观察油压压力及电机温度。

三、汞柱的调节：
（1）保证联碱水柱1700—1800时.
（2）2#机组汞柱在最大负荷时（正压—65）
（3）1#机组汞柱必须在正压（正压—10）；气量变动时，可调变频器赫兹和罗茨风机汞柱。

注意：频率不得低于30赫兹；若气量短时间恢复正常，可稍打回路，若时间过长，可停车。

四、停车
按常规停车步骤后，再按：STOP/RST(停止/修复)；直至慢慢停止。

亿盛公司车间办
2012年3月4日。

变频器简要操作规程

变频器简要操作规程本变频器具有变频和工频两种运行方式，用户可根据实际需要在送高压电前选择工频或变频运行，在运行过程中也可以进行变频或工频运行的切换。

旁通柜内QS1,QS2为隔离刀闸；QF1,QF2为真空断路器，KM1为真空接触器。

1.1变频器变频运行方式选择变频器的变频运行分为：就地和远程运行，就地运行为变频器控制柜上触摸屏运行，远程运行为集控室运行。

可通过变频器控制柜上“就地/远方”选择开关进行选择。

变频器运行中就地和远方运行可随时切换，不会影响系统的连续运行。

1.2控制柜低压送/掉电操作（送低压380V控制电源）A、控制柜低压电送电，先合空气开关QF3-QF6；再合空气开关QF1；然后按下UPS开关按钮2秒，UPS自检数秒后，转入正常状态后，最后合QF2。

B、控制柜低压电掉电，先断空气开关QF2；然后按下UPS开关按钮2秒，UPS掉电后，断开空气开关QF1，再断开空气开关QF3-QF6.（只有当变频器要长时间停机是才掉控制电源）1.3触摸屏操作1、变频器触摸屏操作按钮：“运行”、“停机”、“复位”。

变频器控制柜就地/远程开关拨到就地位置时有效。

“运行”：变频器根据设定好的加速时间自动运行至给定频率即电机由0转自动运行至设定转速。

“停机”：变频器根据设定好的减速时间减速停机。

“复位”：变频器停机的情况下通过此按扭达到初始状态。

变频器运行中禁止操作此按钮，否则变频器将停机。

1.4变频器就地触摸屏运行步骤1、控制柜低压电送电。

步骤2、将变频器控制柜上“就地/远方”选择开关拨到就地位置。

步骤3、关好机柜门，把隔离刀闸QS1或QS2打到合置；同时请您打开变频器旁通柜照明灯，通过观察视窗认真观察各隔离开关是否正确分断、准确就位，旁通柜的指示是否正确，再观察触摸屏上的断路器指示是否正确。

步骤4、当触摸屏上状态显示为“系统就绪”后，延时30秒后QF1,KM1自动合上。

如果触摸屏上状态无显示，就在触摸屏上查看系统状态，查看是由于什么故障原因不满足就绪条件，然后及时排除故障，使系统满足就绪条件。

变频器操作规程

变频器操作规程
1. 引言
本操作规程旨在规范变频器的使用和操作，以确保设备的安全
性和稳定性。

2. 设备准备
在操作变频器之前，需要进行以下准备工作：
- 检查设备是否正常工作，如有异常情况应及时通知维修人员；
- 确保设备周围安全，没有杂物和不必要的人员。

3. 变频器开机
按照以下步骤开启变频器：
1. 按下开机按钮，确保电源正常接通；
2. 检查变频器的指示灯是否亮起，如果有异常情况应停机处理；
3. 根据需要，设置变频器的参数和工作模式；
4. 确认设置完成后，按下启动按钮。

4. 变频器操作
在正常运行期间，需要注意以下事项：
- 监测设备的运行状态，如有异常应及时处理；
- 定期检查变频器的散热情况，确保设备正常散热；- 避免在高温环境下使用变频器；
- 遵循设备的额定工作电压和电流；
- 禁止私自改动设备参数，如有需要应联系维修人员。

5. 变频器停机
在停机前，应按照以下步骤操作：
1. 按下停机按钮，将设备停止运行；
2. 断开电源，确保设备处于安全状态。

6. 紧急情况处理
在发生紧急情况时，应按照以下步骤处理：
1. 立即按下紧急停机按钮，停止设备运行；
2. 迅速采取措施排除故障；
3. 如无法解决，及时联系维修人员。

7. 安全注意事项
在操作变频器时，应注意以下安全事项：
- 禁止用湿手操作变频器；
- 禁止将金属物体放入变频器内部；
- 避免变频器长时间运行，应进行适当的休息和保养。

以上就是变频器操作规程的内容，希望能够对您有所帮助。

如果有任何问题，请及时联系。

变频器操作说明

引言概述：正文内容：一、变频器的基本操作步骤1.1供电和连接：将变频器与电源连接，并确保供电电源稳定。

注意接线的正确性，以避免电路短路或其他安全问题。

1.2开机和复位：按下变频器的开关按钮，启动变频器。

同时，进行系统的复位，将所有参数恢复到出厂设置。

1.3设定运行模式：根据实际需求，选择适当的运行模式。

常见的运行模式包括手动、自动和外部控制模式等。

1.4设置运行参数：根据设备的特点和工作要求，调整变频器的运行参数。

包括频率、电流、转速等参数的设置。

1.5监控和调试：启动运行后，定期监控变频器的运行状态，及时发现和解决问题。

同时，进行必要的调试，以保证系统的正常运行。

二、变频器参数的设置和调整方法2.1频率设置：根据实际工况，合理设置变频器的输出频率。

同时，需要考虑电机类型、负载特性等因素。

2.2电压和电流设置：根据电机的额定电压和电流参数，设置变频器的输出电压和电流。

确保电机的正常运行。

2.3加速和减速曲线设置：调整变频器的加速和减速曲线，使电机在启动和停止过程中能够平稳运行，避免冲击和损坏。

2.4制动设置：对于某些需要快速制动的设备，需要设置制动模式和制动电阻，确保设备能够快速停止。

2.5通信设置：对于需要与其他设备进行通信的系统，需要设置通信参数，以实现设备之间的数据交互和控制。

三、变频器的故障排除和维护3.1常见故障类型：介绍常见的变频器故障类型，包括过载、短路、过热等，并分析故障原因。

3.2故障排除步骤：提供一般性的故障排除步骤，包括排查故障现象、分析故障原因、采取合适的措施解决故障。

3.3维护和保养：介绍变频器的定期维护和保养措施，包括清洁、检查连接线路、定期更换电解电容等。

四、变频器在不同应用场景的操作说明4.1电梯变频器的操作：详细介绍电梯变频器的操作步骤和注意事项，确保电梯的安全和正常运行。

4.2水泵变频器的操作：阐述水泵变频器的操作方法，包括自动控制、远程控制等功能，以及应对突发故障的措施。

变频器的操作说明

变频器的操作说明变频器是一种将电源频率转变为可控制的变频调速设备，被广泛应用于工业领域。

它具有出色的调速性能和能耗优势。

本文将为您提供变频器的操作说明。

一、安装和接线：1.安装前，请仔细阅读变频器的安装手册，确保了解其基本要求和注意事项。

2.选择合适的安装位置，确保通风良好、无灰尘和腐蚀性气体，并远离振动和机械冲击。

3.进行接线前，请将电源切断，并在接线时确保无电压。

4.根据接线图将变频器连接至相应的电源和负载。

确保接线正确，并使用绝缘良好的导线。

5.接线完成后，检查接线是否稳固，确保接地可靠。

二、开机操作：1.打开电源，观察变频器显示屏是否正常。

2.如果显示屏上出现错误代码，请参考变频器的说明书对错误代码进行查找和排除。

3.按下“运行”按钮，变频器将开始运行。

三、参数设置：1.进入参数设置界面，可以根据需要修改变频器的各项参数。

2.按照变频器说明书中给出的参数范围和建议进行设置。

3.参数设置完成后，保存并退出设置界面。

四、调速操作：1.通过变频器控制面板或外部控制设备，可以实现对变频器的调速控制。

2.调节变频器输出频率来调整负载的运行速度。

3.注意在调速操作中，保持适当的负载和变频器工作在额定工作范围内。

五、保护功能：1.变频器具有多重保护功能，包括过载保护、过压保护、欠压保护、过热保护等。

2.当变频器检测到异常情况时，会自动切断输出，并显示相应的错误代码。

六、维护保养：1.定期检查变频器的散热器和通风口，并确保无尘和堵塞，保证散热效果。

2.清洁变频器的外壳，使用柔软的布或刷子，避免用水或腐蚀性溶液清洗。

3.定期检查电缆接线是否松动，紧固连接部分并确保导线良好绝缘。

4.关闭电源前，请先切断变频器的输出，避免因突然断电造成损坏。

七、故障排除：1.当变频器出现故障时，请着重注意变频器显示屏上的错误代码。

2.根据错误代码，参考变频器说明书进行故障排除。

总结：。

变频器的操作和运行

变频器的操作和运行1、变频器操作面板的使用变频器操作面板作为一种人机界面，是变频器接受命令和显示参数的主要单元。

图1 操作面板图2、变频器操作面板按键功能变频器操作面板上有7 个按键和1 个旋钮，功能定义如表1 所示。

表1 掌握面板按键功能表3、变频器操作面板指示灯说明变频器操作面板设有6 个指示灯，每个指示灯的指示作用说明如表2指示灯名称含义单位灯Hz频率指示亮：当前显示参数为运行频率或当前功能码单位为频率闪：当前显示参数为设定频率A电流指示亮：当前显示参数为电流V电压指示亮：当前显示参数为电压Hz+A转速指示亮：当前显示参数为运行转速闪：当前显示参数为设定转速A+V百分比指示亮：当前显示参数为百分比全灭无单位无单位状态灯RUN运行状态指示亮：运行灭：已停机闪：正在停机FWD正转指示亮：停机状态时，有正转运行命令运行状态时，变频器正转方向运行闪：正在由正转切换到反转REV反转指示亮：停机状态时，有反转运行命令运行状态时，变频器反转方向运行闪：正在由反转切换到正转表2 指示灯说明4、变频器面板电位器给定说明变频器面板电位器可作为频率给定和过程PID 给定，通过相关功能码的设置完成。

b0-01 设为3（设置方法参）考功能码参数的设置方法）时，变频器面板电位器为主频率给定。

b0-03 设为4，面板电位器为辅频率给定。

当b1-01的个、十或百位有设置成 4 时，面板电位器作为相应命令通道的频率给定绑定方式。

变频器面板电位器为过程PID给定时，将F0-00 设置成2。

5、变频器提示信息状态某些操作会显示提示信息状态。

例如恢复出厂参数(含电机)时就会进入“dEFt2”提示信息状态。

提示信息字符及各个字符的详细含义参见表3。

提示符号含义提示符合含义LoC-1操作面板锁定1（全锁定）P-SEt密码已设定LoC-2操作面板锁定2（除RUN，STOP/RESET外全锁定）P-CLr密码已清除LoC-3操作面板锁定3（除STOP/RESET外全锁定）TUNE电机参数辨识中LoC-4操作面板锁定4（除移位键外全锁定）CLr-F清除故障信息PrtCt操作面板爱护dEFt1恢复出厂参数（不含电机）UnLoC操作面板锁定清除dEFt2恢复出厂参数（含电机）LoU变频器欠压表3 提示字符表6、变频器功能码参数设置方法（1）功能码体系变频器功能码组：A0、b0～b2、C0～C4、d0～d2、E0～E1、F0～F1、H0、L0～L1、U0～U1，每个功能码组内包括若干功能码。

变频器安全操作规程

变频器安全操作规程标题：变频器安全操作规程引言概述：变频器作为一种电力调节设备，在工业生产中应用广泛，但在操作过程中存在一定的安全风险。

为了确保变频器的安全运行，制定了一系列的安全操作规程。

本文将详细介绍变频器的安全操作规程，以帮助操作人员正确操作设备，保障人员和设备的安全。

一、变频器的安装1.1 确保安装位置平稳：变频器应安装在平稳的地面或支架上，避免因不稳定而导致设备震动或倾斜。

1.2 避免灰尘和湿气：安装变频器的地方应干燥、通风，避免灰尘和湿气对设备的影响。

1.3 保持通风良好：安装变频器时应保证设备周围有足够的空间，确保通风良好，防止设备过热。

二、变频器的操作2.1 熟悉设备操作界面：操作人员应仔细阅读变频器的操作手册，熟悉设备的操作界面和功能按钮。

2.2 注意设备参数设置：在操作变频器时，应根据实际工作需要设置合适的参数，避免参数设置错误导致设备故障。

2.3 避免频繁启停：变频器在启停过程中会受到较大的冲击，操作人员应避免频繁启停，延长设备的使用寿命。

三、变频器的维护3.1 定期清洁设备：定期清洁变频器的外壳和散热器，避免灰尘积累影响设备散热效果。

3.2 注意设备温度：在运行过程中，注意变频器的温度是否正常，如发现异常应及时停机检修。

3.3 定期检查电缆连接：定期检查变频器的电缆连接是否松动或损坏，确保电气连接良好。

四、变频器的应急处理4.1 紧急停机：在发生设备故障或异常情况时，应立即按下紧急停机按钮，切断电源。

4.2 寻找故障原因：在停机后，应及时寻找设备故障原因，排除故障。

4.3 严禁私自修理：操作人员不具备维修能力时，严禁私自拆卸或修理设备，应及时联系专业维修人员处理。

五、变频器的培训5.1 定期培训：定期组织操作人员参加变频器的操作培训，提高操作人员的操作技能和安全意识。

5.2 熟悉应急处理流程：培训中应重点介绍变频器的应急处理流程，让操作人员掌握正确的应急处理方法。

5.3 提高维修意识：培训中还应加强对操作人员的维修意识培养，让其了解设备的基本维修知识，提高设备的维护效果。

变频器控制面板操作

变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。

（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。

（3）通过调节至P0004，按P ,调为0.，再按P保存（4）通过调节至P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节至P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。

（6）通过调节分别至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。

（7）通过调节至P0700，按P，调为1，再按P保存。

（8）通过调节至P1000，按P，调为1，再按P保存。

（9）通过调节至P1080，按P，默认0，再按P保存。

（10至P1082，按P，默认50，再按P保存。

（11至P1120，按P，调为10，再按P保存。

（12）通过调节至P1121，按P，调为10，再按P保存。

（13至P3900，按P，调为1，再按P保存。

这时候会出现P---- 表示在处理。

然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。

注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P，再通过就可以实现变频了。

2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。

变频器的基本操作与控制

3、双击原理图元件库文档图标，就可以进入原理图元件库编辑工作界面，如下图所示。
二、元件库编辑器界面简介
原理图元件库编辑器界面主要由元件管理器、主工具栏、菜单、常用工具栏、编辑区等组成。
在编辑区有一个十字坐标轴，将元件编辑区划分为四个象限。象限的定义和数学上的定义相同，即右上角为第一家限，左上角为第二象限，左下角为第三象限，右下角为第四象限，一般我们在第四象限进行元件的编辑工作。
上一页返回
2. 2变频器的外部运行操作
任务目的 (1)掌握MM440变频器基本参数的输入方法。 (2)掌握MM440变频器输入端子的操作控制方式。 (3)熟练掌握MM440变频器的运行操作过程。任务引入变频器在实际使用中，电动机经常要根据各类机械的某种
状态进行正转、反转、点动等运行，变频器的给定频率信号、电动机的启动信号等都是通过变频器控制端子给出，即变频器的外部运行操作，大大提高了生产过程的自动化程度。下面就来学习变频器的外部运行操作的相关知识。
上一页下一页返回
2. 1变频器的面板操作与运行
任务训练一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速
控制。二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、电气控制柜、
电工工具一套、连接导线若干等。三、操作方法和步骤 1.按要求接线系统接线如图2-1所示，检查电路正确无误后，合作与运行
(4)电动机停车:在变频器的前操作面板上按停止键，则变频器将驱动电动机降速至零。
四、成绩评价表成绩评价见表2-4。五、巩固练习 1.怎样利用变频器操作面板对电动机进行预定时间的启动和
停止? 2.怎样设置变频器的最大和最小运行频率?

变频器操作规程及注意事项..

二、操作规程
（三）其他可供选择的操作模式
1、本机控制、计算机给定、闭环运行 2、远程控制、模拟给定、闭环运行
3、本机控制、模拟给定、开环运行
4、远程控制、计算机给定、开环运行 5、本机控制、模拟给定、闭环运行 6、远程控制、计算机给定、闭环运行 7、本机控制、软启动运行 8、远程控制、软启动运行
三、操作注意事项
（一）对操作人员的基本素质要求
1、具有基本的电工基础知识； 2、具有高压电工执业许可证书； 3、经过北京利德华福公司组织的理论和实际操作培训并合格。
三、操作注意事项
（二）日常操作
1、变频器为高压危险装置，任何操作人员必须按照操作规程进行操作； 2、需要给变频器送电时，必须先送控制电源，变频器自检正常后给出“高压合闸允许”信号后，方可给变频器送高压电； 3、需要切断变频器电源时，应先断高压电，再断控制电； 4、切断控制电源后，要把UPS开关同时关掉，否则UPS过度放电将导致UPS损坏； 5、使用液晶屏时，只需用手指轻触即可，严禁使劲敲击或用硬物点击，并严禁任何无关人员任意指点液晶屏，以防产生误操作； 6、变频器出现轻故障（比如冷风机故障、控制电源掉电等）时，虽然不会立即停机，但必须及时处理，否则会演变成重故障，导致停机； 7、严格保证变频器运行的环境温度不超过40℃，否则会影响变频器的寿命，运行安全不能保证； 8、变频器所有参数在设备交付运行前都已进行合理设置，用户不得随意更改。如果确需要更改，请事先和北京利德华福电气技术有限公司技术工程人员联系。
（六）工频倒至变频
旁路开关柜有多种形式，这里仅以最常见的一拖一手动旁路柜进行说明。
变频器的操作顺序：
1、分断用户高压真空开关QF； 2、拉开工频旁路隔离开关QS3；

变频器的基本操作

变频器的基本操作
第九讲
变频器的操作面板
变频器的PU操作变频器的操作
在频率设定模式下，在频率设定模式下，设定变频器的运行频率；变频器的运行频率；在参数设定模式下，定模式下，改变各相关参数的设定值；在报警履历模式下，设定值；在报警履历模式下，可观察过去4次的报警情况。可观察过去次的报警情况。次的报警情况
Pr.62=9，以形成， JOG )
多段速度运行
变频器可以在三段（Pr.4~Pr.6）和七段（Pr.4~Pr.6和 Pr.24~Pr.27）速度下运行，其频率分别由 Pr.4~Pr. 6和 Pr.24~Pr.27来设定，其运行哪一段速度由外部端子来控制要设置参数Pr.60~63，以形成RL、RM、RH、STR端子，以形成、要设置参数、、端子
要设置参数Pr.63=---，以获得STR端子，以获得要设置参数端子
外部点动运行
设为2，将Pr.79设为，设为此时，此时，变频器处于外部点动状态，于外部点动状态，点动频率由Pr.15 点动频率由决定，决定，加、减速时间由Pr.16决定。决定。时间由决定 (要设置参数
设Prபைடு நூலகம்79=3，外部用端子控制电动机，起动、停止；起动、停止；操作面板设定运行频灯同时亮）。率（此时，EXT和PU灯同时亮）。此时，和灯同时亮（1）合上，电动机正向运行在）合上K5， PU设定的频率上，断开K5即停止。设定的频率上，断开即停止即停止。设定的频率上（2）合上，电动机反向运行在）合上K4， PU设定的频率上，断开K4即停止。设定的频率上，断开即停止即停止。设定的频率上
七段速对应的参数号和端子

各种变频器面板操作方法

各种变频器面板操作方法
1. 基本面板操作方法：变频器基本面板通常包含开关机按钮、方向按钮、速度设置按钮、调速旋钮等。

开关机按钮是用来开启或关闭变频器电源，方向按钮是用来选择马达转向方向，速度设置按钮用来调整马达转速，调速旋钮可以手动调节马达转速。

2. 参数设置方法：为了满足不同马达的工作需求，变频器还拥有丰富的参数设置功能。

在变频器的面板上，有许多指示灯和数字显示屏，这些是用来显示变频器参数设置状态和马达运行状态的。

要设置参数，首先需要进入参数设置模式，然后根据需要的操作选择相应的编号、设置范围、参数类型等。

3. 故障排除方法：变频器是一种复杂的电子设备，使用过程中难免有故障发生。

一些常见的故障包括电源故障、电机故障、开关故障等。

面板上通常也会有指示灯来提示故障的类型和位置。

当发生故障时，可以根据指示灯的提示，使用相应的排除方法来解决问题。

4. 远程控制方法：一些高档变频器还支持远程控制功能。

远程控制可以通过计算机或其他智能设备来实现，使得用户可以通过网络或其他方式来监控和控制马达的运行状态。

在面板上，通常还会有相应的远程控制接口，用户可以通过这些接口与其他设备进行通信。

变频器的使用方法及注意事项

变频器的使用方法及注意事项“嘿，这是啥玩意儿啊？”我好奇地看着那个方方正正的盒子，旁边的小伙伴也凑过来，“不知道啊，看着挺神秘呢。

”后来我才知道，这是变频器。

咱先说说这变频器咋用吧。

首先呢，得把它和要控制的机器连起来，就像给小伙伴递根绳子，把大家连在一起玩游戏一样。

然后呢，看着那个小屏幕，上面有好多数字和符号，可别迷糊哦。

要是想让机器转得快点，就按那个向上的箭头，机器就会像小火车加速一样跑起来。

要是想让它慢下来呢，就按向下的箭头，嘿，就像小蜗牛慢慢爬。

这变频器都能用在啥地方呢？比如说，工厂里那些大大的机器，有时候需要不同的速度来干活。

这时候变频器就派上用场啦，它能让机器像听话的小狗一样，按照要求转快转慢。

还有家里的风扇，要是有个变频器，就可以自己调风速，多爽啊！
我记得有一次，我去工厂参观，看到那些工人叔叔用变频器控制机器。

机器本来转得可慢了，叔叔按了几个按钮，哇，一下子就快起来了，就像变魔术一样。

这变频器可真厉害，能让机器变得这么听话。

所以说啊，这变频器虽然看起来有点复杂，但是只要会用，就能发挥
大作用。

咱可不能小瞧了这些小盒子，说不定啥时候就能帮上大忙呢。

变频器操作

变频器基本操作一、变频器操作面板二、变频器参数设定1．参数清除（1）按键，使PU灯亮。

键，进入参数设定。

（2）按（3）调节旋钮，使显示屏出现（4）按键，读取初始值（4）调节旋钮，将值设定为“1”（5）按键，出现闪烁，即系统参数全部清除。

2、参数设定（1）按键，使PU灯亮。

键，进入参数设定。

（2）按（3）调节旋钮，找到要设定的参数。

（例P 1）（4）按键，读取初始值，调节旋钮，将值设定为指定值（例50），则会出现（5）按键，出现闪烁，即设定完成。

基本操作方法总结1.按下键，进入PU状态。

2.依次按下简单模式参数设定P1: 上限频率60HZP2：下限频率15HZP3：基准频率 507 HZP4：多速段（高）48P5：多速段（中）30P6：多速段（低）16P7：加速时间 2SP8：减速时间 3SP13：启动频率 18P40：RUN旋转方向键选择0-正转1-反转P79：运行模式选择 0-外部/PU切换模式 1-PU运行模式固定 2-外部运行模式固定三、变频器接线四、变频器通电运行1.变频器操作面板控制（1）参数设定（2）变频器接线（3）PU灯亮后，按下键，电动机启动并运行。

（4）调节旋钮，按键后出现(F←→XX HZ)闪烁，即确定了电动机的运行频率。

（5）按下键，电动机停止运行。

2.变频器外部控制（1）参数设定（2）变频器接线（3）（端子控制）闭合启动开关（正转STF，反转STR）和多速度开关（RH、RM、RL），电动机以不同频率转动。

(4)（模拟量）调节电位器（10、2、5）也可调节频率。

变频器技能试题考核要求：将变频器参数按要求设定并接线运行一、从控制面板（内部）实施电动机启动、停止操作1. 上限频率60 HZ2. 下限频率12 HZ3. 基准频率50 HZ4. 低速频率18 HZ中速频率28 HZ高速频率48 HZ5. 启动频率15 HZ6. 加速时间 1 S7. 减速时间 5 S8. 电动机正转（或反转），以42 HZ频率运行二、从端子（外部）实施电动机启动、停止操作1.基本设定同上2.电动机正转（或反转）三速运行三、从端子实施电动机电动机启动、停止操作及模拟信号（外部电位器）频率设定。

变频器的使用方法

变频器的使用方法
变频器是一种能够改变电源频率的装置，用于控制电动机或其他电力设备的运行速度。

以下是变频器的使用方法：
1. 安装变频器：将变频器正确安装在所需控制的电动机或设备上。

确保电源线和控制线正确连接，并且接地良好。

2. 连接电源：将变频器与电源连接，确保电源电压符合变频器的额定电压要求。

接线时应按照变频器的接线图进行正确连接。

3. 设置参数：根据实际需求，进行变频器参数的设置。

参数设置涉及到电机的额定功率、额定转速、额定电流等，应根据实际情况进行调整。

4. 调试运行：在进行实际运行前，需要对变频器进行调试。

先通过手动方式调整变频器的输出频率，观察电动机或设备的运行情况。

如果一切正常，可以使用自动模式进行实际运行。

5. 监测和调整：在设备运行过程中，需要监测电动机或设备的运行状态。

可以通过变频器的显示屏来查看相关参数，如输出频率、输出电压、输出电流等。

根据实际情况，可以通过调整参数来优化设备的运行效果。

6. 故障排除：如果发现设备运行异常或出现故障，需要进行故障排除。

可以通过变频器的故障代码或报警信息来判断故障原因，并进行相应的修复或调整。

总之，使用变频器需要仔细阅读变频器的使用说明书，并按照操作步骤进行正确的安装、设置和调试。

在运行过程中，需要进行监测和调整，以确保电动机或设备的正常运行。

在遇到故障时，及时进行排除和修复，以保证设备的安全和稳定运行。

变频器的基本操作

变频器的基本操作变频器是一种电器设备，用于调节电源频率和电压，以控制电动机或其他电器设备的运行速度和输出功率。

变频器广泛应用于工业生产、建筑、矿山、农业等领域。

下面将详细介绍变频器的基本操作。

1.开机与关机：变频器开机前，需要先确认电源电压是否与变频器标称电压一致。

开启电源后，变频器会进行自检，根据设定的参数进行初始化设置。

关机时，应先将变频器停止工作，然后再关闭电源开关。

2.参数设置：变频器参数设置是其使用中非常重要的一步。

首先需要了解电机的额定功率、额定电压和额定电流，然后根据需要设定变频器的额定电压、额定电流等参数。

参数设置包括控制模式、转动方向、转速范围等。

变频器通常配备了操作面板和数字显示屏，通过操作面板和屏幕上的按键可以进行参数的设置和调整。

3.运行控制：变频器运行状态的控制通常有手动和自动两种方式。

手动控制可通过变频器面板上的按键，直接设置电机的转速和运行方向。

自动控制则是通过连接传感器或PLC等外部控制设备，实现对变频器的远程操作。

变频器有启动、停止、加速、减速、正转、反转等运行控制功能。

4.频率调节：变频器的主要作用之一是调节电机的转速，其中关键是调节输出频率。

变频器允许用户通过控制面板或外部设备调节输出频率，从而实现电机的转速控制。

在调节频率时，需要考虑电机的额定电压和额定电流。

5.保护功能：变频器通常配备了各种保护功能，以确保电机和变频器本身的安全稳定运行。

常见的保护功能包括过流保护、过压保护、欠压保护、过温保护等。

当电机或变频器发生故障或异常情况时，保护功能将自动触发，停止电机的运行并显示相关的故障信息。

6.监测和诊断：变频器通常具有数据监测和故障诊断功能，通过连接电脑或监控系统，可以实时监测变频器的运行状态和各项参数。

当发生故障时，变频器将输出相应的故障代码，通过查阅故障代码手册，可以快速定位故障原因和解决办法。

7.调试和维护：在安装和使用变频器之前，需要进行调试和维护工作。
