RTK工作操作步骤

RTK工作操作步骤

RTK工作操作步骤RTK(Real-Time Kinematic)是一种实时动态差分技术,广泛应用于测量领域。

它通过接收卫星信号,利用差分技术进行测量和导航,精度可达到厘米级别。

下面是RTK工作操作步骤的详细介绍。

步骤一:选取测量基准站点RTK技术需要在一个已知准确位置的基准站点进行数据处理和差分计算,因此首先需要选择一个适合的基准站点。

基准站点应该满足以下条件:1.基准站点距离待测区域较近,以提高信号质量;2.基准站点处对卫星信号的接收条件较好,比如无高大建筑物等遮挡;3.基准站点应该尽可能稳定,避免由于基准站点问题引起的测量误差。

步骤二:设置和准备测量设备RTK测量设备主要包括基站设备和移动站设备(也称为机载设备)。

基站设备负责接收和处理卫星信号,生成差分数据;移动站设备通过无线信号接收基站发送的差分数据,实现实时测量。

在进行RTK测量之前,需要确保测量设备的设置正确并进行适当的校准。

具体操作包括:1.设定基准站点的位置信息,以便于发射差分数据;2.设置基站和移动站之间的无线通信参数;3.对设备进行精确定位和校准,比如进行天线校准、测量杆高度校准等。

步骤三:安装和设置基准站设备在选定的基准站点上,需要安装和设置基准站设备。

基准站设备主要包括天线、接收机和数据处理单元。

具体操作包括:1.安装天线:将接收天线正确安装在基准站点上,确保没有遮挡物,以获得良好的信号接收质量;2.连接设备:将接收机和数据处理单元正确连接;3.配置参数:对基准站设备进行相关参数配置,包括信号频率、波特率等,以确保设备正常工作。

步骤四:安装和设置移动站设备在待测区域内,需要安装和设置移动站设备。

移动站设备主要包括天线、接收机和数据处理单元。

具体操作包括:1.安装天线:将接收天线正确安装在移动站设备上,确保没有遮挡物,以获得良好的信号接收质量;2.连接设备:将接收机和数据处理单元正确连接;3.配置参数:对移动站设备进行相关参数配置,包括信号频率、波特率等,以确保设备正常工作。

rtk测量操作流程

rtk测量操作流程

rtk测量操作流程
RTK(实时动态)测量操作流程主要包括以下步骤:
1. 测前准备:进行项目立项、方案设计、施工设计、测绘资料收集整理、仪器检验和检定、踏勘、选点、埋石等步骤。

2. 基准站安装:找到控制点并架好三脚架和基座,对中整平。

安装GPS基
准站主机,开机并检查是否为外挂基准站,如果不是则设置为外挂基准站。

拧上天线连接头,把主机安装在基座上,拧紧螺丝。

连接电台,安装、连接电台发射天线,并在基准站旁边架设一个对中杆或三脚架,将两根连接好的棍式天线固定在对中杆或三脚架上,用天线电缆连接发射天线和电台,电台连接电源,然后开机。

最后,量取仪器高,在互为120度的3个方向上分
别量取1次仪器高,共3次,读取至毫米,取平均值。

3. 测中:作业队进驻,进行卫星状态预报,制定观测计划,进行作业调度及外业观测。

RTK仪器静态测量操作包括打开手薄的测量软件,点击配置→仪器设置→静态采集设置,设置静态记录点名、采集间隔、天线高、截止角和PDOP等参数。

设置完成后点击启动,主机开始采集静态数据。

记录仪器号、点名、仪器高和开始时间。

开机,确认为静态模式,主机开始搜星并卫星灯开始闪烁。

达到记录条件时,状态灯会按照设定好采样间隔闪烁,闪一下表示采集了一个历元。

请注意,这只是RTK测量的基本操作流程,实际操作中可能因设备型号和使用环境不同而有所差异。

在操作过程中遇到问题时,建议咨询专业技术人员或查看设备使用手册。

RTK测量的步骤

RTK测量的步骤

RTK测量的步骤1.设置基站RTK测量中需要设置一个稳定的基站,用于发射位置信息。

基站应该选择在地势较高、视野开阔的位置,以便于接收尽可能多的GPS卫星信号。

在选择基站位置时,还需考虑基站到待测区域的距离,一般来说,应该选择离待测区域较近的位置。

2.安装GPS接收器基站位置确定后,需要在该位置上安装GPS接收器。

GPS接收器主要用于接收来自多颗GPS卫星的信号,并计算出基站的位置信息。

安装GPS接收器需要保证其视野开阔,尽可能去除周围的遮挡物,以免影响信号的接收效果。

3.启动基站接收器安装完GPS接收器后,需要通过专门的软件来启动基站接收器。

软件可通过连接电脑和GPS接收器来进行操作。

启动基站接收器后,它将开始接收GPS卫星的信号,并计算基站的初始位置信息。

4.安装移动车辆上的GPS接收器移动车辆上的GPS接收器主要用于接收来自基站的信号,并与其通信,计算出车辆的实时位置信息。

移动车辆上的GPS接收器需要正确安装并与基站进行连接。

安装时需要确保GPS天线的视野开阔,尽可能减少遮挡物。

5.设置搭载RTK接收器的移动车辆在设置移动车辆时,需要连通基站和移动车辆上的RTK接收器。

可以通过无线电、无线网络等方式进行连通。

在连通通信之后,需要确保基站和车辆的时钟同步。

6.启动RTK接收器启动RTK接收器后,它将开始接收基站发射的卫星信号,并与基站进行通信。

通信过程中,RTK接收器会自动计算车辆的实时位置,并与基站进行校正,以保证车辆位置的高精度。

7.进行实时动态定位测量一旦RTK接收器启动,便可以进行实时动态定位测量。

通过与基站的通信,RTK接收器能不断获得车辆的实时位置信息,并计算车辆相对于基站的移动量。

这样就可以实时监测车辆位置的变化,达到高精度的定位测量效果。

8.数据记录与处理在RTK测量过程中,需要对测量数据进行记录和处理。

可以通过软件将数据记录下来,并进行后续的分析和处理。

在数据处理过程中,可以应用各种数学方法和算法,对数据进行滤波、平差、后处理等操作,以获得更精确的测量结果。

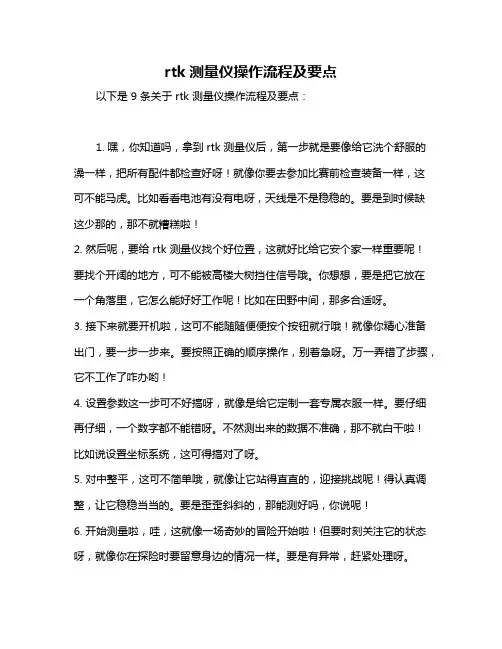

rtk测量仪操作流程及要点

rtk测量仪操作流程及要点

rtk测量仪操作流程及要点以下是 9 条关于 rtk 测量仪操作流程及要点:1. 嘿,你知道吗,拿到 rtk 测量仪后,第一步就是要像给它洗个舒服的澡一样,把所有配件都检查好呀!就像你要去参加比赛前检查装备一样,这可不能马虎。

比如看看电池有没有电呀,天线是不是稳稳的。

要是到时候缺这少那的,那不就糟糕啦!2. 然后呢,要给 rtk 测量仪找个好位置,这就好比给它安个家一样重要呢!要找个开阔的地方,可不能被高楼大树挡住信号哦。

你想想,要是把它放在一个角落里,它怎么能好好工作呢!比如在田野中间,那多合适呀。

3. 接下来就要开机啦,这可不能随随便便按个按钮就行哦!就像你精心准备出门,要一步一步来。

要按照正确的顺序操作,别着急呀。

万一弄错了步骤,它不工作了咋办哟!4. 设置参数这一步可不好搞呀,就像是给它定制一套专属衣服一样。

要仔细再仔细,一个数字都不能错呀。

不然测出来的数据不准确,那不就白干啦!比如说设置坐标系统,这可得搞对了呀。

5. 对中整平,这可不简单哦,就像让它站得直直的,迎接挑战呢!得认真调整,让它稳稳当当的。

要是歪歪斜斜的,那能测好吗,你说呢!6. 开始测量啦,哇,这就像一场奇妙的冒险开始啦!但要时刻关注它的状态呀,就像你在探险时要留意身边的情况一样。

要是有异常,赶紧处理呀。

7. 数据存储也要注意呀,这可都是宝贝呀!可不能弄丢了,这就好比把珍贵的宝物好好收藏起来。

否则找不回来,那不心疼死啦!8. 哎呀,测量完成后可别以为就没事啦!要像爱护宝贝一样把 rtk 测量仪收起来呀。

清理干净,放好位置,下次还用得着呢!9. 总之,用 rtk 测量仪要认真、细心,就像对待一个好朋友一样。

每个步骤都不能马虎,只有这样,才能把工作干好呀,你记住了吗!我觉得 rtk 测量仪的操作真的很重要,每一个环节都需要精心对待,不然就可能导致测量结果不准确或者仪器损坏等问题呢!。

卫星定位测量-RTK控制测量的要求和注意事项

卫星定位测量-RTK控制测量的要求和注意事项

RTK控制测量的要求和注意事项1.RTK测量的具体步骤及注意事项(1)架设基准站。

在进行RTK图根测量中,首先进行基准站假设,基准站架设点必须满足以下要求:①基准站精度的高低直接影响到测量点的精度,所以在工作中要选择高等级有经过水准连测的已知控制点作为基准点。

②基准站周围要视野开阔,卫星截止高度角应超过15度,周围无信号发射物(大面积的水域、大型建筑物等),以减少多路径效应干扰。

并且要尽量避开交通要道、过往行人的干扰。

③基准站应尽量架设于测区内相对制高点上,以方便传播差分改正信号。

④基准站要远离微波塔、通信塔等大型电磁发射源200米外,要远离高压输电线、配电线、通讯线50米外。

⑤RTK在作业期间,基准站不能移动或者关机重新启动,如果重新启动必须进行重新校正。

基准站连接必须正确,注意蓄电池的正负极。

(2)流动站设置。

1个流动站只需1名测量员通过手簿进行测量操作。

连接好流动站接收机、天线、测杆后,先进行测量类型,电台的配置,使其与基站无线电连接,输入流动站的天线高,输入观测时间、次数,设置机内精度。

(3)校正测量。

由于基准站设置于未知点上,因此必须对已知点进行校正测量,才能在手簿上求解出WGS-84坐标与当地坐标系之间的转换参数。

校正点的数量视测区的大小而定,一般取3~6点为宜。

在手簿中输入校正点的当地坐标,流动站置于校正点上测量出该点的WGS-84坐标,将所选的校正点逐一测量后,通过手簿上的点校正计算即可求解出转换参数。

点校正测量结束后,先在已知点上测量,检查转换参数无误时才能进行新的测量。

(4)图根点控制测量。

图根点的布设应该以点组的形式出现,每组应有两个或者三个两两通视的图根点组成,以便于安置全站仪测量时定向和测站检核,图根点之间的距离应随点位而定。

图根点测量时只需在测站上输入点名、按提示测量存储,正常情况下,5s即可结束一个点的观测。

(5)注意事项①RTK测量误差与流动站至基准站的距离成正比,因此解求转换参数的已知点应分布均匀,覆盖整个测区,水平、垂直残差宜在3.5cm以下。

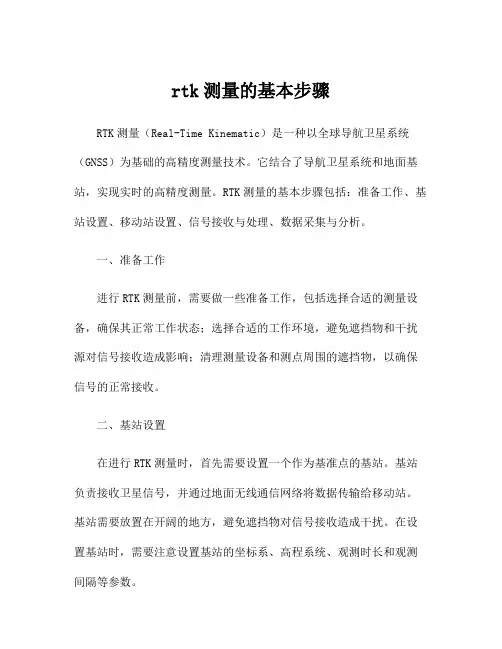

rtk测量的基本步骤

rtk测量的基本步骤

rtk测量的基本步骤RTK测量(Real-Time Kinematic)是一种以全球导航卫星系统(GNSS)为基础的高精度测量技术。

它结合了导航卫星系统和地面基站,实现实时的高精度测量。

RTK测量的基本步骤包括:准备工作、基站设置、移动站设置、信号接收与处理、数据采集与分析。

一、准备工作进行RTK测量前,需要做一些准备工作,包括选择合适的测量设备,确保其正常工作状态;选择合适的工作环境,避免遮挡物和干扰源对信号接收造成影响;清理测量设备和测点周围的遮挡物,以确保信号的正常接收。

二、基站设置在进行RTK测量时,首先需要设置一个作为基准点的基站。

基站负责接收卫星信号,并通过地面无线通信网络将数据传输给移动站。

基站需要放置在开阔的地方,避免遮挡物对信号接收造成干扰。

在设置基站时,需要注意设置基站的坐标系、高程系统、观测时长和观测间隔等参数。

三、移动站设置移动站是进行测量的移动设备,如测量杆、GPS接收器、测量软件等。

移动站需要设置接收基站传来的数据,以确定其位置。

在设置移动站时,需要选择合适的坐标系和高程系统,以确保测量结果的准确性和一致性。

移动站的设置需要根据实际需求进行调整,如设置观测时长、观测间隔和数据存储等。

四、信号接收与处理在进行RTK测量时,移动站需要接收基站传来的卫星信号,并将其处理成可用的测量数据。

移动站通过内置的GPS接收器接收卫星信号,并通过无线通信网络将数据传输给基站。

基站利用接收到的卫星信号和移动站的数据进行差分计算,得到高精度的测量结果。

五、数据采集与分析在进行RTK测量过程中,移动站会采集一系列的测量数据,包括卫星观测数据、观测时间、坐标等。

这些数据可以通过专业的软件进行分析和处理,得到测量结果。

通过对数据的分析和处理,可以实现对测量点的定位、测量线的长度、测量面的面积等各种测量要素的计算和分析。

总结:RTK测量是一种基于全球导航卫星系统的高精度测量技术。

其基本步骤包括准备工作、基站设置、移动站设置、信号接收与处理以及数据采集与分析。

rtk测量仪器的使用流程

rtk测量仪器的使用流程

rtk测量仪器的使用流程RTK测量仪器的使用流程共分为以下几个步骤:准备工作、网络设置、测量配置、基站设置、数据采集、数据传输、数据处理和结束工作。

下面将对每个步骤进行详细说明。

一、准备工作1. 确认RTK测量仪器和相关配件的完好性,包括电池、天线、数据连接线等。

2. 选择一个开放、无遮挡、无干扰信号的位置进行测量。

3. 确认测量任务的具体要求,例如测量范围、测量精度等。

二、网络设置1. 打开RTK测量仪器的电源开关,等待仪器开机。

2. 进入仪器的设置菜单,在网络设置中选择正确的移动网络运营商。

3. 输入SIM卡的相关信息,包括APN、用户名和密码,并保存设置。

三、测量配置1. 进入RTK测量仪器的测量配置菜单。

2. 根据需要选择测量模式,常见的有静态测量、测量、RTK测量等。

3. 设置测量参数,如观测时间、观测间隔、数据采集频率等。

四、基站设置1. 搭建一个基站,可以选择一个已知坐标的位置作为参考点。

2. 将一个RTK测量仪器设置为基站模式,将其与基站连线,并保持相对稳定。

3. 基站设置完成后,转到移动测量站。

五、数据采集1. 将另一个RTK测量仪器设置为流动测量站。

2. 将测量仪器的天线与移动测量站相连,并确保信号稳定。

3. 启动测量仪器的数据采集功能,并进行测量。

六、数据传输1. 测量数据采集完毕后,将数据传输至计算机或存储设备。

2. 使用数据传输线将测量仪器与计算机相连,或使用内置的存储设备移动数据。

3. 确认数据传输完成,并进行备份。

七、数据处理1. 打开RTK测量数据处理软件,导入采集到的测量数据。

2. 进行数据编辑和处理,包括数据过滤、误差校正等。

3. 根据需要生成测量报告或导出处理后的数据。

八、结束工作1. 关闭RTK测量仪器的电源开关。

2. 清理测量现场,确保仪器和配件的完好性。

3. 存储和备份测量数据和相关文件。

以上即为RTK测量仪器使用流程的详细步骤。

在实际操作过程中,也应根据仪器的具体型号和厂家提供的使用说明进行操作。

RTK测量的步骤

RTK测量的步骤

RTK测量的步骤
一、设置基站
1.选择合适的基站位置:基站应该放置在离待测点较近的位置,以便接收到尽可能强的GPS信号。

2.安装基站设备:将GPS接收器安装在合适的位置,比如建筑物的屋顶、临时架设的塔等,确保其与天空有良好的视线。

3.开启基站设备:按照设备的操作步骤,开启基站设备,使其能够正常接收和记录GPS信号。

二、设置移动站
1.准备移动站设备:准备一个带有高精度GPS接收器的移动站设备,确保其符合RTK测量的要求。

2.启动移动站设备:按照设备的操作步骤,启动移动站设备,并确保其能够正常接收和记录GPS信号。

三、数据注册与处理
1.基站与移动站进行差分处理:将基站和移动站设备中记录的GPS数据进行差分处理,以消除大气延迟等误差。

2.将差分后的数据上传至云平台:将差分处理后的数据通过网络上传至云平台,以便后续的数据处理和分析。

四、结果分析
1.数据处理与分析:根据上传至云平台的差分处理后的数据,进行进一步的数据处理和分析,以得到测量点的位置坐标和速度等信息。

2.制作测量报告:根据分析结果,制作相应的测量报告,包括测量点
的坐标、速度数据以及误差分析等内容。

3.结果验证:对测量结果进行验证,比对与其他测量方法得到的结果,以验证测量的准确性和可靠性。

总结:。

RTK操作说明(很全面很详细的)

RTK操作说明(很全面很详细的)
交点模式是目前普 遍使用的道路设计方式 。用户只需输入线路曲 线交点的坐标以及相应 路线的缓曲长、半径、 里程等信息,就可以得 到要素点、加桩点、线 路点的坐标,以及直观 的图形显示,从而可以 方便的进行线路的放样 等测量工作。Βιβλιοθήκη 十、线路放样----交点模式
十、线路放样----交点模式
十、线路放样----放样
十、线路放样---参数设置
十、线路放样---参数设置
最小值,最大值:点放样下面的圆圈提示和报警提示,当离放样点的距离小 于最大值并且选择了声音提示时,就给出声音提示。
北方向、线方向:线路放样和点放样两种方向指示模式的互相切换。 属性赋值里程:测量点时是否把里程作为属性。 显示所有放样路线:如果选择了就显示所有的放样路线。 显示标志点:如果选择了就在图中显示所有的标志点。 显示加桩点:如果选择了就在图中显示所有的加桩点。
十、线路放样----元素模式
元素模式”是道路设计里面惯用的一种模式,它
是将道路线路拆分为各种道路基本元素(点、直线、
缓曲线、圆曲线等),并按照一定规则把这些基本元
素逐一添加组合成线路,从而达到设计整段道路的目

十、线路放样----元素模式
“间隔”为生成 线路点坐标的间隔;“ 整桩号”、“整桩距” 是生成坐标的方式;“ 路名”为所需要设计的 道路名称;“里程”为 起始点里程。
选择了文件之后,我们就 可以选取某个中桩的横断面 进行放样,如图,我们放样的是 中桩为120的横断面.图中的直 线段就是该横断面的法线延 长线,这样我们就可以非常方 便的放样这个横断面上的点.
十一、断面测量
在线路放样功能界面下, 我们既可以放样,同时也 可以进行纵横断面的测量 ,横断面的测量可以在断 面放样中完成,纵断面测 量只要保持在线路上测量 就可以进行.当然纵横断 面测量之后,需要进行格 式转换才能得到我们常用 的格式

RTK测量的步骤精编版

RTK测量的步骤精编版

RTK测量的步骤精编版1.准备工作在进行RTK测量之前,需要进行一些准备工作。

首先要确保测量设备的正常运行,包括底座站和移动站(即测量仪器)。

底座站一般会选择一个已知坐标的固定点,以提供基准数据。

同时,还需要检查和校准GNSS接收机的天线,确保其指向正确并且不存在杂散干扰。

2.设备设置在启动测量设备之前,需要进行一些设置。

首先是选择合适的测量模式,如静态或动态模式。

在RTK测量中,一般选择动态模式,以实时获得目标点的坐标。

然后需要设置测量的时间间隔和存储方式,以便后续数据处理使用。

最后还需要设置差分模式,选择RTK模式,并根据需要选择是否进行虚拟基站差分。

3.观测数据采集在进行RTK测量时,首先需要进行观测数据的采集。

设好测量参数后,移动站开始接收卫星信号并记录数据。

移动站和底座站同时接收到卫星信号后,进行数据的差分处理,以消除信号传播延迟和其他误差引起的测量误差。

底座站的作用是提供参考数据,即已知点的坐标值。

4.数据处理在数据采集完毕后,需要进行数据处理。

这个过程主要是使用差分技术来消除系统误差,提高测量精度,然后根据观测数据进行数据计算,并得出目标点的坐标。

常用的差分技术有实时差分(RTK)和后处理差分(PPK)两种方式。

5.结果分析在数据处理完成后,需要对测量结果进行分析。

可以通过比对实测值和已知值之间的差异,来评估测量的精度准确性。

如果发现测量结果存在差异较大的情况,可以适当调整测量参数并重新进行测量。

6.数据记录和报告最后,将测量结果进行记录和整理,生成相应的报告。

报告一般包括目标点的坐标值、误差分析和测量精度等信息,并提供相应的图表和图像,以便后续使用和参考。

总结:RTK测量是一种实时动态定位技术,通过接收GNSS信号,实时计算目标点的坐标。

其步骤主要包括准备工作、设备设置、观测数据采集、数据处理、结果分析以及数据记录和报告。

通过这些步骤可以得到较为精确的目标点坐标,并提供相应的误差分析和测量精度信息,为后续工程建设和研究提供参考。

RTK测量的步骤

RTK测量的步骤

RTK测量的步骤RTK是实时运动定位(Real Time Kinematic)的缩写,是一种高精度的测量技术,通常用于精确测量动态或移动的目标位置。

RTK测量步骤通常包括以下几个主要阶段:1.收集基准站数据:RTK测量需要在测量区域内设置至少一个基准站,该基准站需要收集GPS卫星的信号并记录下来。

选择基准站位置时应尽量远离可能会产生干扰的物体,以确保收集到稳定的信号。

在收集数据过程中,基准站需要持续记录卫星信号的变化,包括卫星编号、信号强度等。

2.设置移动站:在测量区域内选择一个位置作为移动站点,通常是测量目标的位置。

移动站点需要与基准站建立无线通信连接,以接收基准站的GPS信号。

移动站还需要安装一台RTK接收机来接收和解码信号。

3.建立基准站和移动站之间的通信连接:基准站和移动站之间通常通过无线电或蓝牙等方式进行通信。

首先需要确保两者之间的通信设备正常工作,并且设定好通信频率和通信协议。

一旦通信连接建立成功,基准站和移动站便可以开始进行数据传输。

4.数据传输和差分处理:在RTK测量中,基准站将收集到的原始GPS数据传输给移动站,移动站通过与基准站之间的差分信号来修正其自身的测量误差。

差分处理是利用基准站和移动站之间的位置差异来校正移动站的GPS信号,从而提高位置测量精度。

5.数据收集和矫正:移动站收集到差分处理后的GPS数据,并进行矫正处理。

这个过程中移动站会计算位置、方位角、高程等相关参数,同时将这些数据记录下来。

6.数据分析和处理:完成数据收集后,需要对收集到的数据进行分析和处理。

通常使用专业的软件来进行处理,并找出测量结果中的错误和偏差。

对于RTK测量来说,数据处理的关键是要确定基准站和移动站之间的相对位置和姿态。

7.测量结果分析和报告:根据数据处理的结果,需要对测量结果进行分析和报告。

这包括绘制测量目标位置的图表、计算误差范围和偏差,并生成详细的测量报告。

这些报告通常用于各种工程项目的设计和施工中,以评估和控制测量误差。

RTK测量使用方法

RTK测量使用方法

RTK测量使用方法RTK (Real-Time Kinematic)测量是一种精确测量技术,广泛应用于土地测量、工程测量、测绘、地震监测、导航等领域。

RTK测量使用全球定位系统 (GPS) 技术实时获取卫星信号,并与参考站的信号比对来消除误差,从而达到毫米级的测量精度。

下面将介绍RTK测量的使用方法和要点。

1.设备准备:-RTK系统由移动接收器(通常是GNSS接收器)和基站组成。

确保接收器的电量充足,并正确连接天线和遥测设备。

-配置RTK接收器,选择合适的设置并确保正确的工作模式(基站或移动站)和坐标系统。

进行天线校准和测站点坐标。

2.设置基站:-设置一个固定的基站。

基站应位于已知坐标的位置,并使用准确的参考点。

在使用时,基站必须能够获取卫星信号。

设置时应选择稳定的地面,并避免金属物体和高建筑物等遮挡物。

-配置基站。

选择合适的工作模式(静态或动态)和坐标系统,并设置参考点的坐标和高程。

确保基站能够成功运行。

3.设置移动站:-在需要测量的区域内设置一个或多个移动站。

移动站应相对于基站稳定并具有良好的接收卫星信号的条件。

避免遮挡物和多路径干扰。

-配置移动站。

选择合适的工作模式(测量、记录或测绘)、坐标系统和相关的参数。

确保移动站能够接收到基站的信号。

4.进行测量:-启动基站和移动站。

确保两者都能够接收到卫星信号,并进行数据连接和通信。

-在进行实际测量之前进行基线测试。

这可以判断基站和移动站之间的距离,以便在后续测量中进行误差校正。

-在移动站上选择合适的测量模式(单点定位、差分测量或无坐标测量)。

-开始测量。

移动站将实时接收卫星信号,并使用差分修正算法和基站的数据来消除误差并提高测量精度。

-在确定测量区域的边界和控制点后,可以开始测量具体的要素。

使用接收器的指南针和测距仪等功能来定位和测量目标。

5.数据处理:-测量完成后,将数据保存到接收器的存储设备或传输到计算机等外部设备上。

-使用相关软件和算法处理测量数据,进行坐标转换、差分修正和误差分析等。

RTK工作操作步骤

RTK工作操作步骤

RTK工作操作步骤RTK(实时动态准确度)是一种常见的全球定位系统(GPS)技术,它能提供更高的定位精度和精确度。

下面是RTK工作操作步骤的详细解释:1.准备工作:在进行RTK测量之前,需要进行一些准备工作,包括选择适当的RTK 设备(包括基站和测量设备),确保设备的电池充满电,并确保设备正常工作。

2.设置基站:首先,要选择一个适当的位置来设置基站。

理想的基站位置应该是高且开放的,以确保信号的畅通,并且应尽量远离可能干扰信号的物体。

将基站放在三脚架上,确保其稳定且不易受到外部干扰。

3.启动基站:打开基站设备,并将其连接到电源。

然后,选择合适的设置,如坐标系统和测量单位,并确保时区和时钟设置正确。

4.基站数据记录和广播:在基站开始工作之前,需要设置要记录的数据类型和间隔,并选择要通过无线电信号广播出去的数据。

这些数据通常包括位置信息、观测值和校正数据。

5.设置移动装置:接下来,需要设置移动装置,也称为移动接收机。

确保移动装置与基站在相同的坐标系统和测量单位下工作。

在启动移动装置之前,确保其连接到移动设备上的天线,并且移动设备的设置与基站相匹配。

6.配对基站和移动装置:在移动装置启动之前,需要确保其与基站正确配对。

这通常需要在移动装置的设置菜单中输入基站的IP地址和端口号,并确保连接是正常的。

7.开始RTK测量:确认基站和移动装置已准备就绪后,即可开始进行RTK测量。

这通常包括将移动装置放置在要测量的物体或区域附近,并等待信号稳定。

8.数据处理:在进行RTK测量期间,基站将实时测量数据传输到移动装置。

移动装置将这些数据与自身的测量数据进行比较,并使用差分校正数据来计算更准确的位置。

9.结束测量:在完成测量任务后,需要关闭基站和移动装置,并保存测量数据以备后续分析。

同时,还应检查设备的电池电量,并确保其已充满电以供下次使用。

10.数据后处理:在RTK测量结束后,可以进行进一步的数据处理和分析。

这可以包括将测量数据导入GIS软件或地图制作软件,以生成详细的地图或测量报告。

RTK测量使用方法

RTK测量使用方法

RTK测量使用方法RTK(Real-Time Kinematic)是一种高精度、高速度的实时运动测量技术。

它结合全球定位系统(GPS)卫星定位和无线通信技术,能够提供毫米级别的测量精度,广泛应用于土地测量、测绘、建筑、航空等领域。

下面将介绍RTK测量的使用方法。

一、前期准备1.选购设备:RTK测量需要用到GPS接收器、基准站和移动站。

可以选择具有高灵敏度和多频率接收功能的GPS接收器,并根据需求选择合适的数据采集和处理软件。

2.建立基准站:基准站是对测量结果进行校正的关键。

为了获得高精度的测量结果,需要建立一个固定的基准站,设置在已知坐标的位置上,并连接到互联网或无线网络上。

二、测量流程1.建立基准站(1)将基准站安装在已知坐标的地方,确保其稳固且不受遮挡。

可以使用三角架或其他支架将其固定。

(2)将基准站与电源连接,并连接到互联网或无线网络上。

(3)启动基准站,并设置相应的参数,如测量文件格式、坐标系等。

(4)等待基准站完成测量初始化,校验定位精度。

2.配置移动站(1)将移动站安装在需要测量的位置上,与基准站之间的距离一般不宜超过10公里。

(2)连接移动站与电源,并启动设备。

(3)配置移动站的参数,如坐标系、测量方式、数据采集间隔等。

3.数据采集与处理(1)启动基准站和移动站,并确保两者之间的无线通信连接正常。

(2)基准站通过互联网或无线网络将校正数据发送给移动站。

(3)移动站接收到校正数据后,根据接收到的信号,计算自身位置坐标,并将数据发送至数据采集设备。

(4)数据采集设备解析和存储测量数据。

(5)将采集到的数据导入到数据处理软件中进行后续处理。

根据需求,可以进行坐标转换、绘图、生成报告等操作。

4.数据校正与精度评定(1)将移动站采集到的数据与基准站的校正数据进行对比和校正。

(2)根据校正后的数据,评定测量的精度,并进行误差分析。

(3)根据需要,可以根据校正数据来调整测量结果。

5.结果输出与应用(1)根据测量需要,将结果输出为图形或文档形式,如CAD文件、报告等。

RTK详细操作步骤

RTK详细操作步骤

RTK详细操作步骤RTK(Real Time Kinematic,实时动态差分定位)是一种高精度的定位技术,利用测站和参考站之间的差分数据来提高导航定位的精度。

下面是RTK详细的操作步骤:1.准备工作:-确保RTK测站、基站以及GNSS接收器的电源充足。

-检查RTK测站和基站的天线连接是否正确。

-在RTK测站和基站上设置好GNSS接收器的参数,例如频率、波特率等。

2.基站设置:-在合适的地理位置上设置基站,确保其能够稳定接收卫星信号。

-将基站的天线设置在建筑物或其他遮挡物较少的区域。

-在基站上设置好坐标参考系,例如WGS84-启动基站的GNSS接收器,并确保其能接收到足够的卫星信号。

3.测站设置:-在需要测量的位置上设置RTK测站。

-将测站的天线设置在与基站天线相同的高度,并确保其能接收到基站发出的信号。

-设置测站的GNSS接收器为RTK模式,并连接到基站的无线电透传设备。

4.数据连接:-确保基站和测站之间的无线电透传设备连接正常,并且能够相互通信。

-设置基站和测站的通信频率,确保它们能够互相传输数据。

5.启动RTK:-启动基站和测站的GNSS接收器,并确保它们能够接收到足够的卫星信号。

-在测站上选择基站作为差分信号源。

-等待一段时间,直到测站和基站建立起稳定的RTK差分连接。

6.数据处理:-基站接收到GNSS卫星信号后,通过无线电透传设备将数据传输给测站。

-测站将接收到的差分数据与自身的测量数据进行处理,从而得到更高精度的定位结果。

-基站和测站之间的数据传输过程中,可能会出现信号干扰或丢失,需要进行一些数据处理和滤波,以保证定位精度。

7.实时导航:-一旦RTK定位系统建立起来,测站就可以实时获取高精度的定位数据,并用于导航、测量或其他应用。

-可以通过RTK测站的显示屏或连接的电脑查看当前位置的坐标、速度和航向等信息。

8.项目结束:-当任务完成后,关闭测站和基站的GNSS接收器。

-断开基站和测站之间的无线数据连接,并拆除测站和基站的天线。

RTK测量操作步骤

RTK测量操作步骤

RTK测量操作步骤RTK测量(Real-Time Kinematic surveying)是一种高精度的全球定位系统(GPS)测量技术。

它利用参考站的校正信息和移动接收器的实时观测数据,实现测量点的实时动态定位。

下面是RTK测量的详细操作步骤:1.准备工作:-确定测量任务的目的和要求,制定测量方案。

-选择合适的RTK设备,包括基准站和移动接收器。

-设置基准站以及移动接收器的工作模式和参数,包括坐标系、测量单元、坐标转换等。

-校准和测试设备,确保其正常工作。

2.基准站的安装与设置:-在测量区域内选择一个稳定、开阔、不受遮挡的位置,安装基准站。

-设置基准站的参数,包括坐标系统、高程系统、发射功率等。

-连接基准站与数据中心或控制中心,确保数据传输和通信畅通。

3.移动接收器的设置与测量:-将移动接收器与测量杆或三脚架相连接,并将其放置在需要测量的位置上。

-打开移动接收器,并设置其参数,包括坐标系统、测量方式(静态或动态)、观测时间等。

-连接移动接收器与基准站,确保两者之间的通信与数据传输正常。

4.观测数据的收集与处理:-当移动接收器与基准站建立稳定的RTK通信后,将开始收集观测数据。

-这些数据包括GNSS观测数据、信号质量指标、卫星星历、时钟校正等。

-移动接收器通过与基准站的比对,实时计算出其位置坐标,并对测量结果进行计算和处理。

5.数据的质量控制与误差处理:-对收集到的数据进行质量控制,包括对观测数据的检查、异常数据的排除等。

-根据观测数据的误差特征进行误差处理,如剔除多路径效应、大气延迟等误差项。

-利用统计学方法对数据进行分析,评估测量结果的精度和可靠性。

6.测量结果的输出与报告:-根据测量任务的要求,将处理后的数据转换为需要的坐标系和格式。

-生成测量结果报告,包括测量点的坐标、高程、精度等信息。

-将测量结果与地理信息系统(GIS)等其他软件平台进行集成和应用。

在操作RTK测量的过程中-基准站的选择应考虑到其地面条件、电源供应、通信方式等因素,以确保其能够正常工作。

rtk操作步骤和方法

rtk操作步骤和方法

rtk操作步骤和方法
一。

1.1 准备工作。

咱得把RTK设备给准备好,检查仪器有没有损坏,电池电量够不够。

就像打仗前要检查武器一样,这可不能马虎。

还有,别忘了把相关的配件,比如天线、手簿啥的都带齐喽。

1.2 选好测量点。

找一个视野开阔、没有遮挡的地方当测量点,这可关系到测量的精度。

别找那种周围都是高楼大厦或者大树挡着的地儿,不然信号不好,就像手机在地下室没信号一样,那可就麻烦啦。

二。

2.1 安装设备。

把RTK的主机、天线啥的按照说明书正确安装好。

这就好比搭积木,得一步一步来,不能乱了套。

2.2 开机设置。

打开机器,进入设置界面,输入一些必要的参数,比如坐标系、测量精度要求等等。

这就像给汽车设定导航目的地一样,得告诉它咱要去哪儿,怎么去。

2.3 连接卫星。

等着设备连接卫星,这时候要有耐心,就像钓鱼等鱼儿上钩一样,别着急。

等连接成功了,会有提示的。

三。

3.1 开始测量。

一切准备就绪,就可以开始测量啦。

按照预定的路线或者测量点,一个一个地进行测量。

测量的时候要认真,别粗心大意,不然数据错了可就白忙活了。

3.2 数据记录。

每测量一个点,都要把数据准确地记录下来。

这数据可金贵着呢,就像宝贝一样,丢了可找不回来。

记录的时候要清晰、规范,方便后续的处理和分析。

RTK操作说难不难,说简单也不简单。

只要咱认真仔细,按照步骤来,就能顺顺利利地完成测量任务,得到准确可靠的数据。

使用rtk进行点测量的流程

使用rtk进行点测量的流程

使用RTK进行点测量的流程简介实时运动定位技术(RTK)是一种利用全球定位系统(GPS)进行高精度测量的方法。

这种技术广泛应用于土地测量、建筑测量、城市规划等领域。

本文将介绍使用RTK进行点测量的流程,并为您提供详细的步骤和注意事项。

步骤1.准备工作–准备一台配备RTK模块的GPS设备。

–确保设备的电量充足,并连接好天线。

–打开设备并在设置中将RTK模式打开。

2.选择参考站–在使用RTK进行点测量之前,需要选择一个参考站。

参考站是已知位置和高程的GPS接收器,它会向测量站提供校正数据。

–选择距离测量站较近且高程较准确的参考站。

3.设置基线–基线是指参考站和测量站之间的距离和方向。

在测量站进行点测量之前,需要设置基线。

–在RTK设备中,选择“设置基线”选项,并输入参考站的位置和高程信息。

4.实施点测量–在RTK设备上选择“开始测量”选项,并选择要测量的点。

–根据设备的要求,跟随指示操作,将设备移动到布点位置。

–在每个测量点上停留一段时间,等待设备完成测量。

5.记录数据–在每个测量点完成后,将RTK设备上的测量结果记录下来。

–包括点的坐标和高程数据。

6.结束测量–当所有点测量完成后,结束测量并关闭设备。

–对设备和天线进行清理和保养,确保其正常工作和延长寿命。

注意事项•在进行RTK点测量之前,确保设备的固件和软件都是最新版本。

•在选择参考站时,注意参考站与测量站之间的地理条件和地形变化,以选择最准确的参考站。

•在设置基线时,确保输入正确的参考站位置和高程信息,以获得准确的测量结果。

•在实施点测量过程中,保持设备的稳定性和精准性,避免外部干扰。

•在记录数据时,注意将测量结果与对应的测量点标记进行匹配,以防止混淆和错误。

•在结束测量后,及时对设备和天线进行清理和保养,以确保其正常工作和延长寿命。

总结使用RTK进行点测量是一种高精度测量技术,可以广泛应用于各种测量领域。

通过正确的操作步骤和注意事项,可以获得准确和可靠的测量结果。

RTK使用方法及步骤大全

RTK使用方法及步骤大全

RTK使用方法及步骤大全RTK的使用:1、架设基站,一是架在未知点上,二是架在已知点上;2、移动站的架设;3、手薄和移动站的连接;4、采集数据;5、传输数据;6、成图。

RTK放样:1,按照点校正实验步骤依次实施,最后在测区任意测量三个点坐标。

那么,我们就把本次任务中存储的这三个点坐标当做放样点的坐标数据,通过以下步骤按坐标把他们放样到实地,也就是在实地重新找到他们的位置。

(实际工作中,放样点的坐标可通过相关图纸计算得到,一般需要事先存入任务中,可通过“键入点”实现)2,测量点放样常规点放样,选择增加,共六种方法,选择从列表中选择,在点的列表中选择你要放样的点,导入放样点成功后,选择放样,再选择开始屏幕上显示出放样的形象化界面。

3,画圈中间打叉的符号代表放样点位置;⊙表示你的位置;红色箭头指示的方向可以在选项中选择:正北方向或前进方向;右侧显示向哪个方向移动,上移显示填或挖的高度(即现在高程点与放样高程的差,可先不考虑)当你移动时你的运动轨迹会显示在界面上;当接近接收机时,箭头变成大圆,目标点在十字丝中心,×表示你的位置,稍许移动,使×和十字丝中心重合。

重合时发出“嘀”的一声,表示你的放样点正确率很高。

手簿不响的话,再找找试试。

4,执行测量,确定放样点名称,选择“地形点”,执行测量,得到所放样点的坐标和设计坐标的差值,若差值在要求范围内(Δ北≤0.03m,Δ东≤0.04m一般不考虑高程问题),选择确定,则继续放样其他店,否则重新放样。

(在第三步中若手簿没有发出“嘀”的一声,则精度达不到Δ北≤0.03m,Δ东≤0.04m的范围。

具体认不认可要看具体工作要求)注意:放样点工作,也要在自己建立的任务之中进行,因为里面有你键入或存储的放样点坐标数据,若打开别的任务,里面不会存在你的数据。

RTK使用步骤:一、开始准备工作1、新建任务:文件→新建任务(输入文件名)→确定2、键入已知点(即把要参加校正的已知点依次输入手簿里)例:用三个点,起名为K1, K2, K33、到这几个已知点上依次测量一下(例如:在K1上测量一下,起名为1, K2上测量一下,起名为2, K3上测量一下,起名为3)4、依次点"测量-点校正"然后点"增加",网格点名称处点击“…”,然后选择一个已知点,GPS点名称处选择对应的测量的点(例如:网格点选K1,GPS点选1),(校正方法处如果我们既要X,Y,也要高程,就选"水平与垂直",如果不要高程就选"只有水平",如果只要高程就选"只有垂直")然后点击"确定",然后再点"增加",同样的过程把2,3点都增加进去.5、点击"计算",(看一下显示的水平残差跟垂直残差,如果都在一两公分之内就可以),然后点"确定",出来一个提示框,一直点"确定",直到提示框消失即可.6、再找个已知点去测量一下,看一下与已知坐标对照一下,误差不大,说明点校正准确. (说明: 做点校正选择已知点时原则是选的已知点要把我们所测区域包围起来.(例如面状区域要在周围选点,线形区域在两端选点) 重设当地坐标过程: 我们在一片区域作完点校正,以后不用每天都做点校正,每天做一下重设当地坐标即可.)重设当地坐标在我们一天或一上午的工作结束时我们自己在比较稳固的地方采一个点,例如:起名为L4, 然后我们就把仪器收了,(包括基站)下午或第二天我们再去L4上测量一下,起名为5. 步骤:1、依次点击"文件-元素管理器-点管理器"找到点5,然后选中5,然后点击细节,点一下"重设当地坐标",再点后面的"…",选择L4,然后点“确定”“确定"即可.2、退出"点元素管理器"继续进行测量工作.说明:做重设当地坐标时,如果已知点离我们工作结束地近,那我们就用已知点代替L4 ,而且用已知点的精度高.(说明:以上重置的过程中,如果开始工作的周围有已知点,就不用采集点L4了,L4可以用已知点来代替)全站仪的操作步骤分为四步一、仪器的安置;二、仪器整平;三、调焦照后视置零;四、照准目标测量或放样。
