箱涵施工工艺流程图新完整版

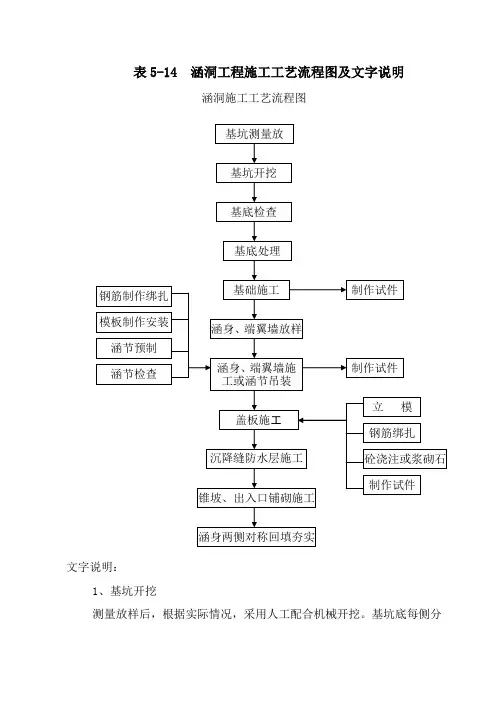

表5-14 涵洞工艺框图及文字说明
表5-14 涵洞工程施工工艺流程图及文字说明
涵洞施工工艺流程图
文字说明：
1、基坑开挖
测量放样后，根据实际情况，采用人工配合机械开挖。
基坑底每侧分
别加宽50cm，便于基坑排水及施工。
2、基底处理
基坑开挖完成后，立即进行基底承载力检测试验，若承载力满足设计要求，应在监理工程师检查签认后立即进行基础施工。
3、基础施工
浆砌片石基础砌筑采用挤浆法。
砼基础浇注，在开挖好的基坑内直接立模浇筑。
浇筑完成后，及时用草袋覆盖并洒水养护。
4、墙身施工
按设计要求施工。
5、盖板砼及管节施工
盖板及管节在预制厂集中预制，平板车运输，吊车吊装。
6、锥坡及其他砌体工程
锥坡、护坡和河道铺砌等工程，在坡面或基面夯实、整平后进行，片石相互咬接，砌缝砂浆饱满。
7、沉降缝、防水层
涵洞基础与墙身沉降缝要在同一竖直面，两端面应竖直、表面平整；用于沉降缝的填料应具弹性和不透水性，且填塞紧密。
9、涵洞两侧缺口填土
涵洞两侧缺口填土，在涵洞圬工强度达100%设计强度后进行，按设计要求选择合格的渗水性材料，同时，分层对称填筑层厚20～30cm，并利用蛙式打夯机或其他小型压实机具进行夯压密实，涵洞两侧填土长度每侧不小于2倍孔径长度。
箱涵施工工艺框图
补救措施
砼强度达80%拆除模板、支架
工序完成
欢迎您试用Solid Converter PDF。
本软件的试用版只会转换源文件内容的10%，最多可转换10页。
这次文件转换，Solid Converter PDF转换了1页中的1页。
请到/buy.htm为Solid Converter PDF注册，以取消这项限制。
箱涵施工工艺框图
施工准备
测量放样
挖基坑
N
监理料准备
砼拌和混砼基础
原材料认可
模板支架立模
钢筋认可钢筋加工钢筋安装砼配合比准备
N
分两层浇筑，第一层浇至底
监理工程师检测
板内壁上30cm，安装内模，搅拌机准备
第二层浇筑剩余部分（Y/N）
试件制作浇筑砼
砼拌和
养护
试压
砼施工记录
箱涵施工工艺流程图完整版
箱涵施工工艺流程图 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】2、钢筋混凝土箱涵箱涵施工工艺流程图、施工导流本工程的施工选择在雨水较少的季节里展开施工。
经现场勘察，在进行水泥搅拌桩地基处理时需对原排水渠进行施工导流，保证箱涵开挖后原排水渠水对箱涵施工的影响。
、基坑开挖基础土方开挖：本箱涵基础土方采用2台翻铲挖掘机进行开挖，按流水方向的反向开挖，自卸汽车运输。
反铲在开挖过程中，采用水准仪随时进行观测控制，为不扰动基底土，反铲在开挖时，应预留20cm厚的土进行人工清理。
基槽内按两侧设置排水沟，并在基坑四角设置集水井，用潜水泵不间断地抽除基坑渗水。
、地基承载力检测基槽挖至设计标高后，进行地基承载力检测，对涵洞持力层无法达到设计要求段，应对地基做相应处理。
、涵身、底板等的混凝土施工（1）模板采用钢模，以保证美观和质量。
（2）钢筋配置的规格尺寸必须符合设计与规范要求，钢筋制作分二步，第一步到箱内底上60cm，第二步到顶。
（3）立模铺筑底板，浇筑底板砼。
进行第二次砼浇筑，浇筑前对两次砼的接合处进行打毛，水冲干净，以保证有良好的衔接面。
（4）当涵身砼强度达到80%以上进行拆模，拆除翼墙模板小心操作，以免产生过大的震动，然后进行保湿养护。
、沉降缝处理待砼接近设计强度时进行沉降缝处理。
箱涵沉降缝上口采用油浸麻絮填塞，沥青油膏封口。
为保证填塞麻絮时沥青不污染墙面，采用包装胶带沿沉降缝边贴两条隔离带。
沥青就近采用铁锅在箱涵附近熬化，用铁桶盛装提至沉降缝处使用。
浸热沥青的麻絮采用铁夹夹稳，辅以木棍将之塞入缝内，并使之饱满密实。
沉降缝顶面采用三层沥青二层油毡封闭，采用刮刀将缝口抹压平整。
、台背回填及涵顶填土墙背回填应在墙身砼强度接近设计强度后方可进行。
箱涵基础及两侧墙身高度范围内，须按设计和规范要求，采用级配良好的砂石进行分层对称夯填，在墙身上弹线进行控制回填厚度，每层填料虚铺厚度不得大于20cm,用小型打夯机进行夯实，每层填料压实后进行压实度检测，符合压实度要求后进行下层填土。
箱涵施工工艺流程图学习资料
箱涵施工工艺流程图2、钢筋混凝土箱涵箱涵施工工艺流程图2.1、施工导流本工程的施工选择在雨水较少的季节里展开施工。
经现场勘察，在进行水泥搅拌桩地基处理时需对原排水渠进行施工导流，保证箱涵开挖后原排水渠水对箱涵施工的影响。
2.2、基坑开挖基础土方开挖：本箱涵基础土方采用2台翻铲挖掘机进行开挖，按流水方向的反向开挖，自卸汽车运输。
反铲在开挖过程中，采用水准仪随时进行观测控制，为不扰动基底土，反铲在开挖时，应预留20cm厚的土进行人工清理。
基槽内按两侧设置排水沟，并在基坑四角设置集水井，用潜水泵不间断地抽除基坑渗水。
2.3、地基承载力检测基槽挖至设计标高后，进行地基承载力检测，对涵洞持力层无法达到设计要求段，应对地基做相应处理。
2.4、涵身、底板等的混凝土施工（1）模板采用钢模，以保证美观和质量。
（2）钢筋配置的规格尺寸必须符合设计与规范要求，钢筋制作分二步，第一步到箱内底上60cm，第二步到顶。
（3）立模铺筑底板，浇筑底板砼。
进行第二次砼浇筑，浇筑前对两次砼的接合处进行打毛，水冲干净，以保证有良好的衔接面。
（4）当涵身砼强度达到80%以上进行拆模，拆除翼墙模板小心操作，以免产生过大的震动，然后进行保湿养护。
2.5、沉降缝处理待砼接近设计强度时进行沉降缝处理。
箱涵沉降缝上口采用油浸麻絮填塞，沥青油膏封口。
为保证填塞麻絮时沥青不污染墙面，采用包装胶带沿沉降缝边贴两条隔离带。
沥青就近采用铁锅在箱涵附近熬化，用铁桶盛装提至沉降缝处使用。
浸热沥青的麻絮采用铁夹夹稳，辅以木棍将之塞入缝内，并使之饱满密实。
沉降缝顶面采用三层沥青二层油毡封闭，采用刮刀将缝口抹压平整。
2.6、台背回填及涵顶填土墙背回填应在墙身砼强度接近设计强度后方可进行。
箱涵基础及两侧墙身高度范围内，须按设计和规范要求，采用级配良好的砂石进行分层对称夯填，在墙身上弹线进行控制回填厚度，每层填料虚铺厚度不得大于20cm,用小型打夯机进行夯实，每层填料压实后进行压实度检测，符合压实度要求后进行下层填土。
箱涵施工工艺
箱涵主要施工方案施工程序本箱涵的施工程序为：测量放样→场地整平、架设钻机→桩基础完整性检测→碎石垫层→砼垫层→箱涵底板→墙身及顶板→台背回填→检查验收。
（一）钻孔灌注桩施工本合同段箱涵的基础采用钻孔灌注桩作为基础，钻孔灌注桩施工拟采用反循环钻机，钢护筒泥浆护壁，反循环钻进，砼集中拌和，导管灌注的方法进行施工，详细施工工艺程序如下：1、场地准备施工前先仔细通读整个设计文件，对有关设计标高、桩位等进一步校核。
搭设钻孔支架平台，施工水中钻孔采用围堰筑岛的方法修筑钻孔作业平台。
2、护筒埋设本工程采用钢制护筒，每节长2.0m，护筒的高度根据现场条件确定，为2～10m，护筒内径比桩径大20cm。
护筒一般长为2m，筒壁厚6mm，埋设采用挖埋法，在已平整好的场地上，精确定出桩位和开挖范围，引出十字桩，然后人工开挖，填夯实，并随时注意核对护筒的位置，防止偏斜。
护筒顶高出地下水位1.5～2.0m，并高出地面0.3m。
如若围堰岛底为淤泥或软土，增加护筒长度，使其沉入池底较好土层中。
护筒接头处要求能耐拉、耐压。
3、泥浆制备本工程拟用反循环钻机，泥浆质量要求较高，现场选用水化块、制浆能力强、粘度大、砂石杂质少的粘性土，用水浸泡后机械制浆，泥浆的性质指标不能满足要求时，依据具体情况，适当加入外加剂予以调整。
在钻进过程中适当补浆。
在孔内注入护壁的泥浆，泥浆性能技术指标满足下表规定。
4、钻孔（1）钻机就位立好钻架并调整和安装好起吊系统，将钻头吊起，徐徐放进护筒内，调平钻机并对准钻孔，装上钻盘，连接输浆胶管至方钻杆及泥浆泵，将方钻杆连接到钻头上，装好方型套夹住方钻杆，准备钻进。
（2）初钻先启动泥浆泵和钻盘空转，待泥浆输进钻孔中一定数量后开钻，接卸钻杆时动作迅速、安全。
（3）减压钻进为防止钻杆受重压弯曲，造成钻杆偏斜或扩孔率较大的现象，深孔钻进时，减压钻进，将主吊钩稍提取一些，使孔底的钻压不超过钻锤重量与重压块之和扣除浮力后的80%，这样易于钻杆在钻进过程中维持垂直状态，使钻锥回转平稳，避免斜孔、弯孔和扩孔现象发生。
箱涵施工工艺及流程图文【最新版】
箱涵施工工艺及流程图文一、简述(1)结构概述现浇箱涵主要由基础、涵身、翼墙、端墙、帽石、出入口铺砌、沉降缝、椎体等部分组成。
箱涵示意图(2)工艺概述钢筋混凝土现浇箱涵主体采用模筑法分次浇筑施工。
(3)工艺流程框图施工工艺流程框图二、施工准备1、对于涵洞基础在路堤填方处，应对路堤填筑质量进行验收，对于特殊处理(软件处理、钻孔灌注桩基础等)的地基应有相应的验收过程;2、测量放样，确定基础范围和基础顶面高程;3、所有施工设备和机具均应处于良好状态，并全部就位;4、所有原材料检验合格，数量满足施工要求;5、对所有相关人员进行充分的安全、技术交底。
三、施工方法步骤一:基坑施工1、采用机械开挖，开挖前基坑四周做好防排水措施，及时对坑壁进行防护;步骤二:涵洞基础施工1、模筑法施工涵洞基础;步骤三:涵身分节施工1、箱涵涵身分节段模筑法间隔施工;步骤四:翼墙、端墙、帽石施工1、边、翼墙采用组合大型钢模板一次安装，整体浇注混凝土。
步骤五:防水施工1、涵洞主体施工完成后，人工铺设防水层。
步骤六:基坑回填1、应分层对称回填，涵身附件 2m 范围内回填土宜采用小型夯机夯实。
步骤七:出入口铺砌1、出入口铺砌的尺寸、强度、砌体厚度不小于设计值。
步骤八:附属及其它1、涵洞主体施工完成后，及时施工排水沟和道路引入工程。
四、施工技术、质量要点基坑施工1、测量校核平面和高程控制桩，恢复路面中心、边缘等全部基本标桩，测量精度满足设计规范的规定，施工前插打定位桩;2、对于基坑开挖深度超过 3m 时，应编制专项施工方案，及时对坑壁进行支挡加固;3、基坑开挖至设计高程，且地基承载力应满足要求，基坑四周设置截水沟，坑底设集水井;4、基坑采用机械开挖时，预留约 10~30cm 土层，采用人工开挖至设计高程。
涵洞基础施工1、涵洞地基要按设计要求进行处理，并组织验收合格，确保承载力应满足设计规范要求;2、及时浇筑混凝土垫层，垫层宽度应超出涵洞基础外边线不少于 50cm，垫层厚度不宜小于 10cm;3、涵洞主体分成多个节段时，各节段宜间隔施工。
