对称式三电平逆变器

对称式三电平逆变器对称式三电平逆变器：实现高效电能转换的关键技术一、引言在当今电力系统中，逆变器作为电能转换的核心设备，起到了将直流电能转换为交流电能的关键作用。

而对称式三电平逆变器作为一种高效电能转换技术，正在逐渐引起人们的关注和重视。

本文将深入探讨对称式三电平逆变器的原理、特点以及在电能转换中的应用，并分享个人观点和理解。

二、对称式三电平逆变器的原理及特点1. 原理：对称式三电平逆变器通过采用三个开关和两个电容构成的电路，将输入的直流电源转换为具有三个电平的输出交流电源。

其中，两个电容的引入有助于提升逆变器的输出电平，从而降低了输出谐波和交流滤波器的成本和体积。

2. 特点：（1）高效性：由于对称式三电平逆变器具有更少的开关失配和更低的开关功率损耗，因此能够实现更高的电能转换效率。

（2）低谐波：对称式三电平逆变器能够产生更纯净的输出波形，有效降低输出谐波含量，符合电力系统对电能质量的要求。

（3）减小滤波器成本和体积：通过引入两个电容，对称式三电平逆变器能够减小对输出滤波器的依赖，从而降低其成本和体积。

三、对称式三电平逆变器在电能转换中的应用对称式三电平逆变器由于其高效、低谐波和减小滤波器成本和体积等特点，在电能转换领域得到了广泛的应用。

以下是几个典型的应用场景：1. 变频调速系统：对称式三电平逆变器可以用于驱动工业电机的变频调速系统。

它能够实现高效的电能转换，提高电机的运行效率，并且符合对电网质量要求的低谐波要求。

2. 太阳能发电系统：对称式三电平逆变器在太阳能发电系统中也有广泛应用。

它能够将太阳能板产生的直流电能转换为交流电能，并且输出的电能质量较高，对电网的影响较小。

3. 新能源微电网系统：对称式三电平逆变器在新能源微电网系统中具有重要应用价值。

其高效、低谐波的特点可以保证电网的稳定运行，并且能够更好地适应不同的电网负载需求。

四、个人观点和理解对称式三电平逆变器作为一种新型电能转换技术，在电力系统中具有重要的应用前景。

三电平逆变器调制方法

三电平逆变器调制方法1. 三电平逆变器调制方法是指一种将直流电能转换为交流电能的电子器件，它通过控制电路中的开关器件，将直流电源的电压转换为三个不同电平的交流电压。

2. 最常用的三电平逆变器调制方法是基于脉宽调制技术，其中包括两种主要调制方法：三角波脉宽调制（SPWM）和正弦波脉宽调制（SPWM）。

3. 在三角波脉宽调制方法中，参考电压信号通常是一个三角波形，它与待生成的交流电压进行比较，根据比较结果控制开关器件的通断情况，实现不同电平的输出电压。

4. 正弦波脉宽调制方法是基于生成与期望输出正弦波形相匹配的脉冲信号。

通常，通过选择适当的参数，如调制指数、频率等，来调整输出波形的质量。

5. 在三电平逆变器调制方法中，不同的开关状态会导致不同的输出电压水平。

在三电平逆变器中，有三种基本的开关状态：1) 上平态：正负中性电平之间的状态，2) 下平态：负中性和零中性之间的状态，3) 零平态：正中性和零中性之间的状态。

6. 三电平逆变器调制方法的目标是尽可能减小输出电压的谐波含量，以保证输出波形更接近理想的正弦波形。

7. 三电平逆变器调制方法可以采用单极性或双极性开关器件，具体选择取决于应用需求和性能要求。

8. 在三电平逆变器调制方法中，通常需要使用相应的控制算法来实现输出电压的精确控制。

9. 调制方法的选择取决于应用要求。

在某些高性能应用中，正弦波脉宽调制可能更适合，而在一些低成本应用中，三角波脉宽调制可能更为常见。

10. 在三电平逆变器调制方法中，需要注意的一个重要问题是开关器件的导通和关断损耗，以及这些损耗对转换效率的影响。

11. 在三电平逆变器调制方法中，常用的控制策略包括基于传统 PI 控制器、神经网络控制器、模糊逻辑控制器等。

12. 对于带有恒定负载的应用，三电平逆变器调制方法通常可以提供更稳定和高效的输出。

13. 对于带有非线性负载的应用，三电平逆变器调制方法可以降低输出谐波含量，减小对负载的干扰。

《三电平逆变器》课件

三电平逆变器
欢迎来到《三电平逆变器》的课程！本课程将重点介绍三电平逆变器的定义、原理、工作原理、优点和应用，以及未来的发展趋势。让我们一起深入了解这个令人兴奋的技术。
什么是三电平逆变器？
定义和基本原理
三电平逆变器通过引入第三电平，提供更高的电压水平和更低的谐波失真。
三电平逆变器与传统二电平逆变器的区别
提高能效性和降低电磁干扰
三电平逆变器可以显著提高能效性，并降低电磁干扰对其他电子设备的影响。
适用于高功率换流器和电动汽车
三电平逆变器在高功率换流器和电动汽车等领域具有广泛的应用前景。
结论
1 三电平逆变器的未来和发展趋势
随着能源转型的加速和对高效能源转换的需求增加，三电平逆变器将在未来继续发展壮大。
与传统二电平逆变器相比，三电平逆变器具有更高的效率和更低的电磁干扰。
三电平逆变器的工作原理
1
电路结构分析
通过分析三电平逆变器的电路结构，我们可以深入了解其工作原理。
2
控制方法
了解三电平逆变器的控制方法是理解其工作原理的关键。
3
功率传输
探索三电平逆变器是如何实现高效率和减少功率损耗的。th, J. (2018). Three-Level Inverters: A Comprehensive Analysis. IEEE Transactions on Power Electronics, 33(6), 5612-5624.
2. Wang, L., & Chen, G. (2019). High-Power Three-Level Inverter Applications in Electric Vehicles. IEEE Transactions on Vehicular Technology, 68(3), 2345-2356.

[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理

[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理三电平逆变器的主电路结构及其原理所谓三电平是指逆变器侧每相输出电压相对于直流侧有三种取值，正端电压(+Vdc/2)、负端电压(-Vdc/2)、中点零电压(0)。

二极管箱位型三电平逆变器主电路结构如图所示。

逆变器每一相需要4个IGBT 开关管、4个续流二极管、2个箱位二极管;整个三相逆变器直流侧由两个电容C1、C2串联起来来支撑并均衡直流侧电压，C1=C2。

通过一定的开关逻辑控制，交流侧产生三种电平的相电压，在输出端合成正弦波。

三电平逆变器的工作原理以输出电压A相为例，分析三电平逆变器主电路工作原理，并假设器件为理想器件，不计其导通管压降。

定义负载电流由逆变器流向电机或其它负载时的方向为正方向。

(l) 当Sa1、Sa2导通，Sa3、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从正极点流过主开关Sa1、Sa2，该相输出端电位等同于正极点电位，输出电压U=+Vdc/2;若负载电流为负方向，则电流流过与主开关管Sa1、Sa2反并联的续流二极管对电容C1充电，电流注入正极点，该相输出端电位仍然等同于正极点电位，输出电压U=+Vdc/2。

通常标识为所谓的“1”状态，如图所示。

“1”状态“0”状态“-1”状态(2) 当Sa2、Sa3导通，Sa1、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从O点顺序流过箱位二极管Da1，主开关管Sa2:，该相输出端电位等同与0点电位，输出电压U=O;若负载电流为负方向，则电流顺序流过主开关管Sa3和箱位二极管Da2，电流注入O点，该相输出端电位等同于O点电位，输出电压U=0，电源对电容C2充电。

即通常标识的“0”状态，如图所示。

(3) 当Sa3、Sa4导通，Sa1、Sa2关断时，若负载电流为正方向，则电流从负极点流过与主开关Sa3、Sa4反并联的续流二极管对电容C2进行充电，该相输出端电位等同于负极点电位，输出电压U=-Vdc/2;若负载电流为负方向，则电源对电容C2充电，电流流过主开关管Sa3、Sa4注入负极点，该相输出端电位仍然等同于负极点电位，输出电压U=-Vdc/2。

三电平逆变器和两电平逆变器输出线电压波形

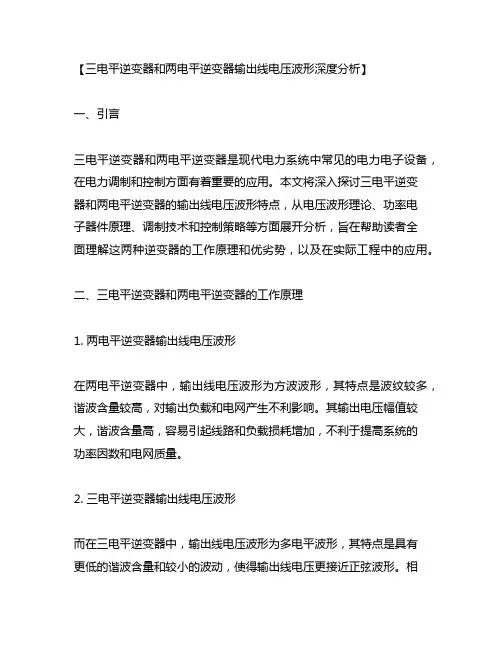

【三电平逆变器和两电平逆变器输出线电压波形深度分析】一、引言三电平逆变器和两电平逆变器是现代电力系统中常见的电力电子设备，在电力调制和控制方面有着重要的应用。

本文将深入探讨三电平逆变器和两电平逆变器的输出线电压波形特点，从电压波形理论、功率电子器件原理、调制技术和控制策略等方面展开分析，旨在帮助读者全面理解这两种逆变器的工作原理和优劣势，以及在实际工程中的应用。

二、三电平逆变器和两电平逆变器的工作原理1. 两电平逆变器输出线电压波形在两电平逆变器中，输出线电压波形为方波波形，其特点是波纹较多，谐波含量较高，对输出负载和电网产生不利影响。

其输出电压幅值较大，谐波含量高，容易引起线路和负载损耗增加，不利于提高系统的功率因数和电网质量。

2. 三电平逆变器输出线电压波形而在三电平逆变器中，输出线电压波形为多电平波形，其特点是具有更低的谐波含量和较小的波动，使得输出线电压更接近正弦波形。

相比于两电平逆变器，三电平逆变器具有更高的输出品质，可以显著降低谐波含量，减小输出电压的波动，有效降低系统损耗，提高系统的工作效率和稳定性。

三、电压波形的深度评估1. 电压波形的理论意义从理论上讲，输出线电压波形的质量直接影响着逆变器系统的功率质量、谐波污染和电磁兼容性。

良好的输出线电压波形能够降低系统损耗，减小谐波产生，改善系统的功率因数，提高逆变器系统的工作效率和电网质量。

2. 电力电子器件的原理在输出线电压波形形成过程中，电力电子器件的开关特性和导通能力对波形质量起着至关重要的作用。

在两电平逆变器中，电力电子器件的开关频率高、导通压降大，容易产生较多的谐波成分；而在三电平逆变器中，多电平输出的工作模式可以有效减小电力电子器件的开关损耗，提高其工作效率。

3. 调制技术和控制策略输出线电压波形的质量还与逆变器的调制技术和控制策略密切相关。

在调制技术方面，两电平逆变器多采用较为简单的PWM调制方式，难以减小谐波含量；而三电平逆变器则通过多种调制方式和控制策略，实现多电平输出，可以有效降低谐波成分，优化输出线电压波形。

三电平逆变器基本介绍

三电平逆变器基本介绍三电平逆变器的工作原理是通过多种电路拓扑结构实现的，其中最常见的拓扑结构是H桥拓扑结构和三电平拓扑结构。

H桥拓扑结构由4个开关器件组成，分别连接在两个交流电压源的极性上。

通过开关器件的开关动作来实现电压的反向和变化，从而产生不同级别的输出电压。

三电平拓扑结构由7个开关器件组成，分别连接在直流电压源和负载之间，通过不同的开关状态来实现三个不同的电平输出。

1.降低谐波：传统的两电平逆变器会产生较高的谐波，而三电平逆变器能够产生更低的谐波。

这是因为三电平逆变器可以通过改变开关状态来实现多个输出电平，从而减小谐波的产生。

2.提高效率：由于三电平逆变器的电压输出更为平稳，能够更好地满足负载的需求，进而提高系统的效率。

同时，通过优化开关控制策略和电路设计，可以减小功率损耗，进一步提高效率。

3.降低电压失真：传统的两电平逆变器输出的电压波形通常是方波，存在较高的电压失真。

而三电平逆变器的输出电压波形更加接近正弦波，能够显著降低电压失真，并提高电路的输出质量。

4.提高可靠性：相对于传统的两电平逆变器，三电平逆变器电压应力更低，电流更平稳，因此具有更高的可靠性。

此外，三电平逆变器还具备更高的故障容忍能力，即使单个开关有故障，仍能保持正常工作。

目前，三电平逆变器已经广泛应用于电机驱动、电力输配电网、电网电压调节和无线电通信等领域，其高效、低谐波、低失真的特点能够有效提升电力系统的运行效率和质量。

随着科技的不断发展，三电平逆变器的性能和应用领域将进一步拓展，为电力系统的改进和发展做出更大的贡献。

两电平逆变器和三电平逆变器

两电平逆变器和三电平逆变器大家好，今天咱们来聊一聊电力系统中的两个“硬核”存在——两电平逆变器和三电平逆变器。

听起来可能有点复杂，对吧？别担心，咱们就像在茶馆里喝着茶，慢慢聊，不急不躁。

先说说这两者的“前世今生”，让你能更清楚地知道它们到底是干啥的。

咱们从两电平逆变器开始。

你可以想象，它就像是一个开关，开了电流通过，关了电流就停了。

简单、粗暴。

它把直流电变成交流电，这样电力就能送到家里、厂里，甚至是电动汽车上。

这两电平的意思，就是它有两个状态，一个是0，一个是1。

你可以理解为开和关，电流要么是完全传输，要么就完全没有。

这种方式比较直观，效率也还不错，所以在一些场合下挺好用。

比如咱们常见的家用太阳能逆变器，很多就用的这种两电平设计。

它能把太阳能板收集到的直流电，转化成咱们可以用的交流电，让咱们的家里可以亮堂堂的。

但是，话说回来，这种两电平的方式也有缺点。

就是在切换的时候，电流的波动比较大，容易产生电磁干扰。

你可以把这想象成一辆车，在高速公路上突然刹车，车子的反应可能不太好，甚至会产生一些震动和噪音。

这就是为什么有些高端应用，比如说风力发电、大型工业设备里，通常用的不是两电平，而是三电平逆变器。

这三电平逆变器就厉害了，简直是两电平的“大哥”。

它不仅仅有“开”和“关”这两个状态，还有一个“中间档”。

你可以想象成是汽车的三挡，不仅可以加速，也能平稳驾驶。

在三电平逆变器中，电流的切换会更平稳一些，电磁干扰也小，整个系统更加稳定。

这样一来，电力转换效率更高，适用于那些对电力质量要求特别高的场合。

比如大功率的电力系统，或者一些需要精密控制的设备。

说到这里，可能你会觉得，两电平和三电平的差别，听起来就像是“低配”和“高配”版的区别。

其实不完全是。

两电平逆变器虽然简单，但成本低，应用广泛，操作起来也不复杂。

很多时候，简单的东西反而更好用，尤其是在一些要求不那么苛刻的场合。

比如你家里装的那套光伏系统，可能就是个典型的两电平逆变器，能满足日常需求，又便宜实惠。

单相三电平逆变器及控制研究

摘要摘要当今世界，电能越来越成为人们日常生活和工业生产中的重要能源，而其质量和指标在不同的情况下有不同的要求。

随着交流电机调速技术的逐渐成熟，高性能大容量的交流调速技术显得尤为重要。

三电平逆变器由于具有输出容量大、输出电压高、电流谐波含量小、控制方法成熟简单等优点，在中高压调速领域得到了广泛的应用。

而正弦脉宽调制（SPWM）方法是三电平逆变器的核心技术之一。

本文介绍了单相三电平逆变器的结构和基本原理，及其SPWM控制法的原理，并以载波同向SPWM法对三电平逆变器进行控制。

本文基于MATLAB/SIMULINK对三电平逆变电路建立模型，并进行开环、闭环仿真，从而分析了逆变器输出电压的谐波含量、电压稳定度。

采用PI调节器设计对逆变器设计了双闭环控制，同时对负载能力进行研究。

关键词三电平逆变器正弦脉宽调制 MATLAB PI调节器错误！未找到引用源。

AbstractNowadays,electrical energy has play a more and more role in people's daily life and industrial production , and its quality and index in different circumstances have different requirements.Along with the induction motor technology mature gradually,high performance and capacity of AC control technology is particularly important.Because of the advantages,such as high output capacity, high output voltage, small current harmonic content, and the control method is mature and simple, so the three-level inverter in high voltage control field is in a wide range of applications.The sinusoidal pulse width modulation (SPWM) control method is one of the core technology of three-level inverter .This article describes the three-level inverter structure and basic principles, the PWM control method .With the method of carrier homonymous SPWM three-level inverter control.MTALBA/SIMULINK is used for the three-level inverter circuit model building, and the open loop, closed loop simulation in the paper.So as to analyze the harmonic content of inverter output voltage，and the voltage stability.The PI-controller is applied to design the dual-loop,and do the research of ability to load.Keywords：Three-level Inverter Sinusoidal错误！未找到引用源。

三电平逆变器基本介绍

三电平逆变器基本介绍三电平逆变器是一种电力电子设备，用于将直流电源转换为交流电源。

它采用了更复杂的电路设计，可以产生三种电压水平，即正、负和零电平，以提供更高的电压质量和效率。

在这篇文章中，我们将对三电平逆变器进行详细介绍。

首先，三电平逆变器的工作原理是利用半导体开关器件，如功率晶体管（IGBT）或金属氧化物半导体场效应晶体管（MOSFET），来控制直流电源上的电流流动。

通过改变开关器件的开关状态，可以将直流电压切换为特定的交流电压，通常是正弦波形。

三电平逆变器与传统的两电平逆变器相比具有以下几个优势。

首先，它可以提供更高的输出电压质量。

传统的两电平逆变器只能产生两种电压水平，即正和负电压，可能会导致输出电压的谐波含量较高，甚至可能出现闪变。

而三电平逆变器通过引入零电压水平，可以减少谐波含量，提高电压质量，减小输出电压的噪声和幅度。

其次，三电平逆变器的功率转换效率更高。

由于引入了零电压水平，三电平逆变器可以将功率转换分散到多个开关器件上，减小了每个器件上的功率损耗，从而提高了整体转换效率。

此外，三电平逆变器还可以通过优化开关器件的操作方式，减小了开关过程中的开关损耗，进一步提高了转换效率。

另外，三电平逆变器还具有更好的电容压力分布。

传统的两电平逆变器在输出电容上承受了较大的压力，可能导致电容寿命的降低。

而三电平逆变器通过增加电压水平，可以将输出电容的电压分布均匀化，从而减小了对单个电容的压力，延长了电容寿命。

此外，三电平逆变器还具有更好的输出电流波形控制能力。

通过精确控制开关器件的操作时机和脉宽，可以使输出电流波形尽可能接近于正弦波形。

这对一些对电流质量要求较高的应用，如电机驱动系统和太阳能发电系统等，尤为重要。

最后，需要注意的是，三电平逆变器的设计和控制相对复杂，需要更高的技术水平和成本。

但随着电力电子技术的不断发展和成熟，三电平逆变器已经在许多领域中得到了广泛的应用，如工业控制系统、电网连接系统和新能源发电系统等。

三电平逆变器

25
结论：
• • 零矢量V0不会影响中点电压；小矢量V1~V6对有明显的影响。P型小矢量会使得升高，而N
型小矢量会导致降低；
• • 中矢量V7~V12也会影响，但电压偏移的方向不定；大矢量V13~V18对中点电压偏移没有影响。
26
（2）最小中点电压偏移的开关序列
工况1：选定的三个矢量中有一个小矢量
式中的取值范围 0 3 为： ma 为调制因数
ma 3
Vref Vd
0 ma 1
19
20
3. Vref位置与保持时间之间的关系
•Vref指向区域4的中点Q。
•Q和最近三个矢量V2、V7 和V14之间的距离一样，因此作用时间相同。 •当Vref沿着虚线从Q点向 V2移动时，V2对Vref的影响增强，使得V2的保持时间变长。 •当Vref和V2完全重合时， V2的保持时间Tc达到最大值（Tc=Ts），V7和V14的保持时间减小到零。
v AN
3E
2E E 0
44
五电平开关状态和逆变器端电压VAN
21
4. 开关顺序设计原则：
•从一种开关状态切换到另一种开关状态的过程中，仅影响同一桥臂上的两个开关器件：一个导通，另一个关断：
•Vref从一个扇区（或区域）转移到另一个扇区（或区域）时，无需开关器件动作或只需最少的开关动作；
•开关状态对中点电压偏移的影响最小。
22
（1）开关状态对中点电压偏移的影响
23
c)与b中正好相反，V1的N型开关状态[ONN] 使VZ减小。
d)工作于开关状态[PON]的中矢量V7，负载端子A、B和C分别连接到正母线、中点和负母线上。在逆变器不同运行条件下，中点电压VZ可能上升也可能下降。

三电平电压型逆变器

三电平电压型逆变器一、引言逆变器是将直流电转换为交流电的装置，广泛应用于电力系统、电动汽车和可再生能源等领域。

三电平电压型逆变器是一种高效、可靠的逆变器拓扑结构，其具有较低的谐波失真和较高的功率因数。

本文将深入探讨三电平电压型逆变器的原理、特点和应用。

二、原理三电平电压型逆变器是一种多电平输出的逆变器拓扑结构，通过控制开关器件的开关状态，可以实现输出电压在三个不同电平之间切换。

其原理基于PWM（脉宽调制）技术，通过调整开关器件的导通时间比例，控制输出电压的幅值和频率。

三、特点三电平电压型逆变器具有以下特点： 1. 低谐波失真：通过增加输出电压的电平数，可以减小逆变器输出电压的谐波含量，提高电力质量。

2. 高功率因数：三电平电压型逆变器的输入电流波形接近正弦波，功率因数较高，减小了对电力系统的污染。

3. 高效率：相比传统的两电平逆变器，三电平电压型逆变器在同样输出功率下具有更高的转换效率。

4. 可靠性强：三电平电压型逆变器结构简单、稳定可靠，适用于各种工况和环境。

四、应用三电平电压型逆变器广泛应用于以下领域： ### 1. 电力系统在电力系统中，三电平电压型逆变器用于调节和控制电网的电压和频率，提高电力传输效率和稳定性。

### 2. 电动汽车电动汽车需要将电池的直流电转换为交流电供给电动机，三电平电压型逆变器可以提供稳定、高效的电能转换。

### 3. 可再生能源可再生能源如太阳能和风能的输出电压为直流，需要经过逆变器转换为交流电。

三电平电压型逆变器可以提供高质量的电能转换，减小对电力系统的影响。

五、总结三电平电压型逆变器是一种高效、可靠的逆变器拓扑结构，具有低谐波失真、高功率因数和高效率等特点。

它在电力系统、电动汽车和可再生能源等领域有着广泛的应用前景。

随着能源需求的增加和电力质量的要求提高，三电平电压型逆变器将发挥越来越重要的作用，推动能源转型和可持续发展。

三电平电压型逆变器

三电平电压型逆变器三电平电压型逆变器是一种应用广泛的逆变器，它能够将直流电转换为交流电并实现多种输出电压。

在工业、航空、军事等领域有着广泛的应用。

下面将从基本原理、优势、应用及发展前景等方面进行介绍。

基本原理三电平电压型逆变器是由两个功率开关及一个并联的电容组成的电路，通过调整电容电压实现多种输出电压。

当两个功率开关分别导通和断开时，产生如下不同的电压波形：低电平状态：S1导通，S2和D4断开，电容电压为-DC，输出为-VA；中间电平状态：S1和S2均断开，电容电压为0，输出为0；高电平状态：S2导通，S1和D1断开，电容电压为+DC，输出为+VA。

通过这种方式，可以将单一的直流电源转换为多种输出电压，适应各种不同的负载需求。

优势三电平电压型逆变器具有多种优势。

首先，它能够实现多种输出电压，极大地提高了其适应性和灵活性。

其次，其输出电压波形比较接近正弦波，具有较低的谐波失真，对于一些对电源质量要求较高的领域应用尤为适合。

此外，由于其技术比较成熟，成本相对较低，且运行稳定可靠，被广泛应用于许多领域。

应用三电平电压型逆变器在许多领域都有广泛的应用。

例如，工业控制领域中的大型机床、物流设备等需要精确控制的设备，需要稳定的电源保证其正常工作；在能源领域中，风力、太阳能等电源的输出电流波动较大，需要通过逆变器进行稳定输出；在航空航天领域中，三电平电压型逆变器能够提供高精度、高可靠性的电源保障。

发展前景三电平电压型逆变器由于其多种优势，在未来的发展中具有广阔的前景。

随着可再生能源的快速发展和电网行业的发展需求，三电平电压型逆变器的应用前景将越来越广泛。

同时，在高端制造、新能源汽车等领域的应用也有望得到进一步推广和应用。

总之，三电平电压型逆变器是一种技术成熟、适应性强、应用广泛的逆变器。

在未来的发展中，其应用领域将进一步扩大，发挥更大的作用。

三电平逆变器的关键技术及其应用

三电平逆变器的关键技术及其应用The Key Technology and Application of Three-level Inverter康劲松同济大学主要内容¾0.概述¾1.三电平逆变器的拓扑结构¾2.三电平逆变器的控制策略¾3.三电平逆变器中点电压不平衡问题¾4.三电平逆变器设计的关键技术0. 概述¾多电平（设为N电平）逆变器与传统的两电平逆变器相比，在相同条件下具有以下优点：¾可产生2N－1层阶梯型输出电压，保证有更为接近正弦的波形，谐波含量减小；¾开关器件每次开关时电压变化率dv/dt小，为两电平逆变器的1/（N－1），器件的开关应力减小；电流变化率di/dt也相应减小, 电机的转矩脉动和电磁噪音降低，电磁干扰（EMI）问题大大减轻；¾效率高，在同样谐波含量时，多电平逆变器开关频率大大降低，开关损耗明显减少；¾适用于高压、大功率应用场合。

0. 概述-在变频调速中的应用轧钢系统水泥制造业0. 概述-在变频调速中的应用高炉鼓风机造纸业0. 概述-在轨道交通中的应用中国CRH2（和谐号）动车组日本新干线高速列车0. 概述-在电力系统中的应用静止无功功率补偿器综合潮流控制器0. 概述-在电力系统中的应用直流输电新能源并网1.三电平逆变器的拓扑结构首先是德国学者Holtz于1977年首次提出，德文为Dreipunktshaltung,直译为中文为三点式电路；其主电路采用常规的两电平电路结构，在每相桥臂中点与直流侧电源中点用一对反并联的功率器件辅助中点箝位，从而逆变器的每相交流输出电压有三种电平。

日本学者Nabae1980年提出新的结构形式：中点采用二极管箝位而两个功率主管串联的方案，即中点箝位式三电平逆变器（Neutral PointClamped Three-level Inverter）。

三电平逆变器

三电平逆变器基本原理

工作原理分析
1( p ) Tc1和Tc 2导通 SC 0(o) Tc 2和Tc 3导通 1( n ) T 和T 导通 c3 c4
利用上述理想开关函数，每相桥臂电路结构可以简化为一个与直流侧相通的单刀三掷开关S
三电平逆变器基本原理

工作原理分析

三电平逆变器等效开关图
三电平逆变器控制方法

单脉冲控制

当ɑ=0时，逆变器各桥臂开关函数以及对应负载上a相输出电压波形为
三电平逆变器控制方法

单脉冲控制

当0<ɑ<30度时
三电平逆变器控制方法

单脉冲控制

当ɑ=30度时
三电平逆变器控制方法

单脉冲控制

当30度<ɑ<60度时
三电平逆变器控制方法

单脉冲控制

当ɑ=60度时，60度<ɑ<90度时
三电平逆变器控制方法

单脉冲控制
三电平逆变器控制方法

单脉冲控制

由以上波形可以看出，当控制角0<ɑ<30度时，输出波形较接近正弦波，当ɑ=15度时，uAN的波形最接近正弦波，由12个阶梯组成；而当ɑ>60度时，波形变为不连续的脉冲波，谐波很大因此，在电力牵引传动系统中，逆变器采用三电平主电路且机车运行于高速区时，方波控制角都会满足0~30度
二极管中性点钳位电路
三电平逆变器基本原理

工作原理分析

三电平逆变器每相4个功率开关元件，分3种开关工作模式,以 A相为例： V11 V12 V13 V14 输出电压代号

大功率三电平逆变器

大功率三电平逆变器一、引言随着电力电子技术的不断发展，三电平逆变器作为一种新型的逆变器拥有着广泛的应用前景。

在众多的三电平逆变器中，大功率三电平逆变器因其具有较高的转换效率、可靠性和稳定性等优点而备受关注。

本文将对大功率三电平逆变器进行详细介绍。

二、大功率三电平逆变器的结构大功率三电平逆变器由直流侧、中间电路和交流侧组成。

其中，直流侧包括整流桥和滤波电容；中间电路包括两个分别与整流桥相连的分支，每个分支包括两个开关管和一个中间点；交流侧包括输出滤波器和负载。

三、大功率三电平逆变器的工作原理1. 正常工作状态下：当开关管S1、S2均导通时，直流侧充满了能量，并将能量传输到中间点1上；当开关管S3、S4均导通时，直流侧充满了能量，并将能量传输到中间点2上。

此时，在交流输出端口上形成一个正弦波形式的交流信号。

2. 故障工作状态下：当开关管S1、S4均导通时，直流侧充满了能量，并将能量传输到中间点1上；当开关管S2、S3均导通时，直流侧充满了能量，并将能量传输到中间点2上。

此时，在交流输出端口上形成一个矩形波形式的交流信号。

四、大功率三电平逆变器的优点1. 降低谐波：大功率三电平逆变器具有更好的输出波形质量和较低的谐波含量，可以有效地降低对负载的影响。

2. 提高效率：大功率三电平逆变器具有较高的转换效率，可以节省能源和成本。

3. 提高可靠性：大功率三电平逆变器具有更好的稳定性和可靠性，可以减少故障率和维修成本。

五、大功率三电平逆变器在实际应用中的应用1. 光伏发电系统：大功率三电平逆变器可以将太阳能板产生的直流信号转换为交流信号，并接入公共电网中。

2. 风力发电系统：大功率三电平逆变器可以将风力发电机产生的直流信号转换为交流信号，并接入公共电网中。

3. 电动汽车充电桩：大功率三电平逆变器可以将交流电转换为直流电，以满足电动汽车的充电需求。

六、结论大功率三电平逆变器具有较高的转换效率、可靠性和稳定性等优点，在实际应用中具有广泛的应用前景。

三电平逆变器调试步骤

三电平逆变器调试步骤1.硬件连接：将三电平逆变器的电源电缆和负载电缆连接好，并确认连接无误。

确保逆变器的输入电源符合设计要求，并注意接地的准确性。

2.功能测试：确保逆变器的基本功能正常工作。

主要包括开关管的驱动、保护功能以及通信接口等。

3.电路参数调优：根据实际应用的需求，调整逆变器的电路参数。

包括电压设定、频率设定、保护参数等。

逆变器通常配备了参数调整的控制面板或通信接口，通过调节面板上的旋钮或调整软件中的参数来实现这些调节。

4.PID参数调优：PID控制是逆变器控制系统中常用的一种闭环控制方法。

通过对PID参数的调整，可以优化逆变器的响应速度、稳定性和抗干扰能力。

调试PID参数通常需要在实际运行条件下进行，并通过观察输出信号的响应特性来判断调节效果。

5.保护功能测试：逆变器通常配备了多种保护功能，如过流保护、过压保护、过温保护等。

需要通过相应的测试方法来验证保护功能的有效性，以确保逆变器在故障情况下能够及时切断输出并保护负载和逆变器本身。

6.整流滤波器调优：三电平逆变器通常会配备整流滤波器，用于减小输出电压上的电压谐波。

通过调整整流滤波器的参数，如电感、电容等，可以使输出电压的谐波指标符合设计要求。

7.输出电流检测：逆变器的输出电流通常需要检测。

可以使用电流传感器或电流互感器等装置来实现电流检测。

通过调整逆变器的控制策略，使得输出电流稳定、准确地跟踪设定值。

8.效率测试：逆变器的效率是一个重要的性能指标。

可以通过对逆变器输入功率和输出功率的测量来计算逆变器的效率，并与设计要求进行比对。

9.可靠性测试：逆变器需要能够在恶劣的环境条件下长时间工作。

因此，需要通过一系列的可靠性测试，如高温、低温、震动等环境测试，以验证逆变器的可靠性和稳定性。

10.总体性能评估：根据逆变器的设计要求，对调试和测试结果进行总体评估。

如果总体性能满足要求，则可以进行下一步的系统集成和应用。

总之，在进行三电平逆变器调试时，需要从硬件连接、功能测试、电路参数调优、PID参数调优、保护功能测试、整流滤波器调优、输出电流检测、效率测试、可靠性测试以及总体性能评估等方面进行全面考虑和调优，以确保逆变器可以稳定、可靠地工作。

三电平solarstring逆变器

三电平solarstring逆变器三电平solarstring逆变器作为太阳能发电系统中的核心部件之一，其作用是将直流太阳能发电系统中的电能转化为交流电能输出。

该逆变器采用三电平电压波形技术，能够有效提高系统的输出效率，减少损耗，提高系统的效益。

本文就此为您详细介绍三电平solarstring逆变器的原理、优势、应用及未来发展趋势。

一、原理三电平solarstring逆变器采用三电平开关技术，它不仅可以产生更为平滑的输出波形，更重要的是能够降低开关器件的压力，减少开关损耗。

在三电平逆变器中，输出电压是通过两个独立的电源进行调节，其中一个电源连接负载的正极，另一个连接负载的负极。

通过控制两个电源输出的电压和频率，能够实现对电压波形的调节。

在工作过程中，三个功率开关相互配合，将直流电能经过中间直流电容，形成高频交流电能，再经过变压器变压成电网电压进行输出。

这样的逆变器采用三电平输出，通过调节输出波形，能够使逆变器的总谐波失真率保持在合理的范围内，减小电网对其干扰的可能，提高太阳能发电系统的输出效率。

二、优势1.高效输出三电平solarstring逆变器采用三电平开关技术，输出电压平稳，电能传输效率高，相对于传统逆变器，其效率比较高，可以将太阳能发电系统转化的直流电转化为交流电输出，以满足日常生活和工业用电的需要。

2.稳定性强三电平solarstring逆变器在工作过程中，采用的是分别连接负载正负极的两个电源调节电流，不仅能够避免电流大的情况下产生的电感损耗，而且能够使输出电压更为稳定，降低系统噪声，提高系统运行稳定性。

3.调制简单三电平solarstring逆变器采用的是三电平开关技术，由于有两个电源可供调节，因此其调制比传统逆变器简单许多。

在工作过程中，只需要配置适当的电容和电感即可实现输出波形的调制，降低系统成本。

4.体积小巧相对于传统逆变器，三电平solarstring逆变器的电路结构更加简洁，体积更为小巧。
