(完整版)三电平逆变器的主电路结构及其工作原理
对称式三电平逆变器
对称式三电平逆变器对称式三电平逆变器：实现高效电能转换的关键技术一、引言在当今电力系统中，逆变器作为电能转换的核心设备，起到了将直流电能转换为交流电能的关键作用。
而对称式三电平逆变器作为一种高效电能转换技术，正在逐渐引起人们的关注和重视。
本文将深入探讨对称式三电平逆变器的原理、特点以及在电能转换中的应用，并分享个人观点和理解。
二、对称式三电平逆变器的原理及特点1. 原理：对称式三电平逆变器通过采用三个开关和两个电容构成的电路，将输入的直流电源转换为具有三个电平的输出交流电源。
其中，两个电容的引入有助于提升逆变器的输出电平，从而降低了输出谐波和交流滤波器的成本和体积。
2. 特点：（1）高效性：由于对称式三电平逆变器具有更少的开关失配和更低的开关功率损耗，因此能够实现更高的电能转换效率。
（2）低谐波：对称式三电平逆变器能够产生更纯净的输出波形，有效降低输出谐波含量，符合电力系统对电能质量的要求。
（3）减小滤波器成本和体积：通过引入两个电容，对称式三电平逆变器能够减小对输出滤波器的依赖，从而降低其成本和体积。
三、对称式三电平逆变器在电能转换中的应用对称式三电平逆变器由于其高效、低谐波和减小滤波器成本和体积等特点，在电能转换领域得到了广泛的应用。
以下是几个典型的应用场景：1. 变频调速系统：对称式三电平逆变器可以用于驱动工业电机的变频调速系统。
它能够实现高效的电能转换，提高电机的运行效率，并且符合对电网质量要求的低谐波要求。
2. 太阳能发电系统：对称式三电平逆变器在太阳能发电系统中也有广泛应用。
它能够将太阳能板产生的直流电能转换为交流电能，并且输出的电能质量较高，对电网的影响较小。
3. 新能源微电网系统：对称式三电平逆变器在新能源微电网系统中具有重要应用价值。
其高效、低谐波的特点可以保证电网的稳定运行，并且能够更好地适应不同的电网负载需求。
四、个人观点和理解对称式三电平逆变器作为一种新型电能转换技术，在电力系统中具有重要的应用前景。

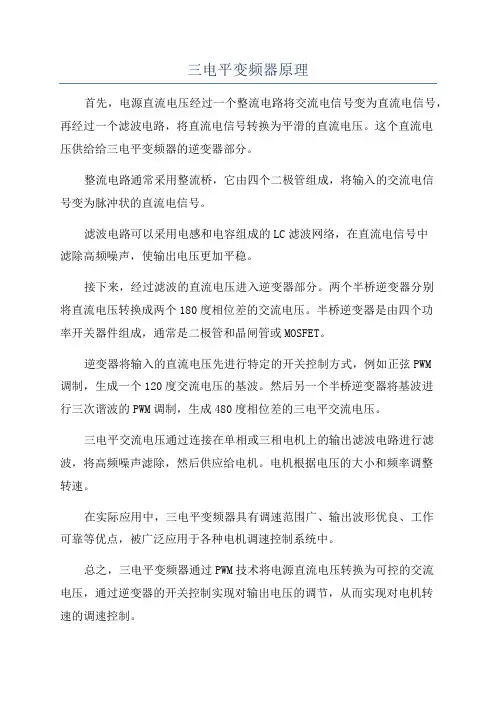

三电平变频器原理
三电平变频器原理
首先，电源直流电压经过一个整流电路将交流电信号变为直流电信号，再经过一个滤波电路，将直流电信号转换为平滑的直流电压。
这个直流电
压供给给三电平变频器的逆变器部分。
整流电路通常采用整流桥，它由四个二极管组成，将输入的交流电信
号变为脉冲状的直流电信号。
滤波电路可以采用电感和电容组成的LC滤波网络，在直流电信号中
滤除高频噪声，使输出电压更加平稳。
接下来，经过滤波的直流电压进入逆变器部分。
两个半桥逆变器分别
将直流电压转换成两个180度相位差的交流电压。
半桥逆变器是由四个功
率开关器件组成，通常是二极管和晶闸管或MOSFET。
逆变器将输入的直流电压先进行特定的开关控制方式，例如正弦PWM
调制，生成一个120度交流电压的基波。
然后另一个半桥逆变器将基波进
行三次谐波的PWM调制，生成480度相位差的三电平交流电压。
三电平交流电压通过连接在单相或三相电机上的输出滤波电路进行滤波，将高频噪声滤除，然后供应给电机。
电机根据电压的大小和频率调整
转速。
在实际应用中，三电平变频器具有调速范围广、输出波形优良、工作
可靠等优点，被广泛应用于各种电机调速控制系统中。
总之，三电平变频器通过PWM技术将电源直流电压转换为可控的交流
电压，通过逆变器的开关控制实现对输出电压的调节，从而实现对电机转
速的调速控制。
[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理
![[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理](https://img.taocdn.com/s3/m/abdf20ba9e314332396893ff.png)
[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理三电平逆变器的主电路结构及其原理所谓三电平是指逆变器侧每相输出电压相对于直流侧有三种取值，正端电压(+Vdc/2)、负端电压(-Vdc/2)、中点零电压(0)。
二极管箱位型三电平逆变器主电路结构如图所示。
逆变器每一相需要4个IGBT 开关管、4个续流二极管、2个箱位二极管;整个三相逆变器直流侧由两个电容C1、C2串联起来来支撑并均衡直流侧电压，C1=C2。
通过一定的开关逻辑控制，交流侧产生三种电平的相电压，在输出端合成正弦波。
三电平逆变器的工作原理以输出电压A相为例，分析三电平逆变器主电路工作原理，并假设器件为理想器件，不计其导通管压降。
定义负载电流由逆变器流向电机或其它负载时的方向为正方向。
(l) 当Sa1、Sa2导通，Sa3、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从正极点流过主开关Sa1、Sa2，该相输出端电位等同于正极点电位，输出电压U=+Vdc/2;若负载电流为负方向，则电流流过与主开关管Sa1、Sa2反并联的续流二极管对电容C1充电，电流注入正极点，该相输出端电位仍然等同于正极点电位，输出电压U=+Vdc/2。
通常标识为所谓的“1”状态，如图所示。
“1”状态“0”状态“-1”状态(2) 当Sa2、Sa3导通，Sa1、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从O点顺序流过箱位二极管Da1，主开关管Sa2:，该相输出端电位等同与0点电位，输出电压U=O;若负载电流为负方向，则电流顺序流过主开关管Sa3和箱位二极管Da2，电流注入O点，该相输出端电位等同于O点电位，输出电压U=0，电源对电容C2充电。
即通常标识的“0”状态，如图所示。
(3) 当Sa3、Sa4导通，Sa1、Sa2关断时，若负载电流为正方向，则电流从负极点流过与主开关Sa3、Sa4反并联的续流二极管对电容C2进行充电，该相输出端电位等同于负极点电位，输出电压U=-Vdc/2;若负载电流为负方向，则电源对电容C2充电，电流流过主开关管Sa3、Sa4注入负极点，该相输出端电位仍然等同于负极点电位，输出电压U=-Vdc/2。
t型三电平逆变器工作原理知乎
t型三电平逆变器工作原理知乎全文共四篇示例，供读者参考第一篇示例：T型三电平逆变器是一种常用的逆变器拓扑结构，广泛应用于工业控制、新能源领域等。
它具有输出波形质量高、效率高、可靠性好等优点，因此备受工程师们的青睐。
本文将从T型三电平逆变器的工作原理入手，详细介绍其结构特点、工作原理及应用领域。
一、T型三电平逆变器的结构特点T型三电平逆变器是由两个单向晶闸管和两个双向可控硅构成的，其拓扑结构如下图所示：1. 两个单向晶闸管：用于控制电路的导电方向，确保电流能够正常流动。
2. 两个双向可控硅：用作开关，实现电压的倒换和开关控制。
3. 电容电感滤波器：用于对输出波形进行滤波，减小谐波含量，提高输出波形质量。
T型三电平逆变器的结构简单、可靠性高、成本低廉，因此在工业控制领域得到了广泛的应用。
T型三电平逆变器的工作原理主要可分为两个方面：整流过程和逆变过程。
1. 整流过程：整流过程中，电流由直流侧流入逆变器，经过两个单向晶闸管和两个双向可控硅的控制，实现对电流的正向流通。
在这个过程中，逆变器的输出电压保持为直流电压值。
在逆变过程中，逆变器的工作主要包括两个阶段：高电平和低电平。
在高电平阶段，逆变器输出的电压由两个单向晶闸管控制，此时输出电压为正常的逆变电压；而在低电平阶段，逆变电压为零，通过两个双向可控硅实现对电压的倒换和控制，从而实现对输出波形的调制。
通过这种方式，T型三电平逆变器能够实现输出波形质量高、效率高的优点，适用于各种工业控制和新能源领域。
1. 工业控制：T型三电平逆变器能够提供稳定可靠的电源输出，适用于各种电机控制、电力系统控制等工业控制领域。
2. 新能源领域：T型三电平逆变器作为新能源系统的核心部件之一，可以实现对风力发电、光伏发电等新能源的有效控制和管理。
3. 电力电子领域：T型三电平逆变器在电力电子领域中也有着广泛的应用，例如UPS电源、变频空调、电动汽车等。
第二篇示例：T型三电平逆变器是现代电力电子技术中常见的一种逆变器结构，它具有高效率、低损耗等优点，在各种电力应用中得到广泛应用。
三电平逆变器的主要电路结构及其工作原理
三电平逆变器的主要电路结构及其工作原理1. 引言三电平逆变器是一种常用于电力电子领域的逆变器类型。
本文将介绍三电平逆变器的主要电路结构及其工作原理。
2. 三电平逆变器的主要电路结构三电平逆变器的主要电路构成包括以下几部分：2.1 直流侧电路在三电平逆变器中，直流侧电路主要由直流电源、电感和电容组成。
直流电源为逆变器提供稳定的直流输入电压。
电感和电容则用于滤波和平衡电流。
2.2 逆变侧电路逆变侧电路是三电平逆变器的关键组成部分，它包括多个H桥逆变器模块。
每个H桥逆变器模块由六个功率开关器件（IGBT或MOSFET）组成，通过开关器件的开关控制，将直流电压转换为三相交流电压。
2.3 控制电路控制电路负责对逆变器进行调节和控制。
它接收传感器反馈的信息，并根据需要控制各个功率开关器件的开关状态，以实现所需的电压输出。
3. 三电平逆变器的工作原理三电平逆变器通过合理的开关控制方式，能够产生三个不同电平的输出电压，从而实现对负载的精确控制。
以下是三电平逆变器的基本工作原理：1. 首先，直流电源提供稳定的直流电压，并通过电感和电容进行滤波和平衡。
2. 控制电路接收传感器反馈的信息，计算并控制各个开关器件的开关状态。
根据需要，控制电路的输出信号将引导各个H桥逆变器模块的开关器件相应地开启或关闭。
3. 开关器件的开关状态改变时，会产生不同的电压输出。
通过合理的开关控制，三电平逆变器可以在不同电平之间切换，从而实现对输出电压的精确控制。
4. 最后，经过逆变侧电路的转换，三电平逆变器将直流电压转换为三相交流电压，供给负载使用。
4. 总结三电平逆变器的主要电路结构由直流侧电路、逆变侧电路和控制电路组成。
通过合理的开关控制方式，三电平逆变器能够产生三个不同电平的输出电压，实现对负载的精确控制。
三电平逆变器在电力电子领域有着广泛的应用前景。
以上是对三电平逆变器的主要电路结构及其工作原理的介绍。
参考文献：- [引用1] - [引用2] - ......。
三电平逆变器的核心电路结构及其工作原理
三电平逆变器的核心电路结构及其工作原理引言三电平逆变器是一种高效、可靠的电力变换装置，广泛应用于交流电压转换和能量传输领域。
本文将介绍三电平逆变器的核心电路结构以及其工作原理。
一、核心电路结构三电平逆变器的核心电路结构由下述几个关键部分组成：1. 开关元件：采用了多级电压型的开关元件，通常是由多个功率晶体管和二极管组成的。
这些开关元件被安排在多级逆变器中，以实现多电平输出。
2. 输出滤波电容：用于滤波和平滑输出电压。
由于三电平逆变器的输出电压是多级的，而且每个电平将会有一个对应的输出滤波电容。
3. 控制电路：负责监测和控制开关元件的导通和截止。
它通过计算电压和电流来监测逆变器的输出，并动态调整开关元件的状态。
4. 直流电源：用于供电逆变器的控制电路和开关元件。
通常采用稳定的直流电压来为逆变器提供能量。
二、工作原理三电平逆变器的工作原理如下：1. 初始状态：逆变器没有产生输出，开关元件全部截止。
此时，直流电源通过控制电路供电。
2. 启动过程：当逆变器需要开始工作时，控制电路将开始计算电压和电流，并根据要求控制开关元件的导通和截止。
开关元件的导通由控制信号决定。
3. 多电平输出：当开关元件导通时，对应级别的电压将会导出，经过输出滤波电容进行平滑和滤波。
逆变器的输出电压为多个电平输出的叠加。
4. 动态调整：通过对控制电路进行实时计算和监测，逆变器能够动态调整开关元件的状态。
这样可以保持输出电压的稳定性和减小谐波。
5. 关闭过程：当逆变器不再需要工作时，控制电路将停止控制开关元件的导通和截止。
逆变器将逐渐停止输出，并进入初始状态。
三、总结三电平逆变器是一种高效、可靠的电力变换装置。
通过合理设计的核心电路结构，逆变器实现了多电平输出和动态调整开关元件的状态，从而保证了输出电压的稳定性和减小谐波。
在实际应用中，三电平逆变器已广泛应用于交流电压转换和能量传输领域，发挥了重要作用。
以上就是三电平逆变器的核心电路结构及其工作原理的介绍。
中点钳位型三电平逆变电路工作原理
中点钳位型三电平逆变电路工作原理一、概述中点钳位型三电平逆变电路是一种常用的电力电子变换器拓扑结构，它在工业变频调速、电力传输和分布式能源等领域有着广泛的应用。
本文将就中点钳位型三电平逆变电路的工作原理进行详细介绍。
二、中点钳位型三电平逆变电路概述中点钳位型三电平逆变电路是一种相对较为复杂的电力电子变换器拓扑结构，它由六个功率开关管组成，能够实现较高效率的功率转换。
在中点钳位型三电平逆变电路中，通过合理的电压和电流控制策略，可以实现输出电压波形的优化，有效减小谐波含量，提高功率变换的效率和质量。
三、中点钳位型三电平逆变电路的构成1. 主电路拓扑中点钳位型三电平逆变电路的主电路拓扑结构由两个三电平桥拓扑结构组成，每个桥臂均由两个功率开关管和一个负载电源组成。
两个桥臂之间通过连接中点形成了中点钳位型结构，从而实现了中点钳位型三电平逆变电路的基本框架。
2. 控制电路中点钳位型三电平逆变电路的控制电路主要包括电压控制模块、电流控制模块和PWM调制模块。
其中，电压控制模块可以根据输出电压的变化情况对功率开关管进行合理的开通和关断控制，实现电压波形的优化；电流控制模块可以对电路中的电流进行精确控制，保证电路的稳定工作；PWM调制模块则负责根据电压和电流的控制信号产生PWM信号，驱动功率开关管的开通和关断。
四、中点钳位型三电平逆变电路的工作原理1. 输出电压波形生成在中点钳位型三电平逆变电路中，通过对六个功率开关管进行合理的开通和关断控制，可以实现交流电源的变换和输出。
在正半周，两个三电平桥拓扑结构中一个桥臂的两个功率开关管同时开通，另一个桥臂中的两个功率开关管同时关断，中点电压为零，输出电压为正半周期的波形；在负半周，两个三电平桥拓扑结构中一个桥臂的两个功率开关管同时关断，另一个桥臂中的两个功率开关管同时开通，中点电压同样为零，输出电压为负半周期的波形。
通过这种方式可以实现输出电压波形的上线性范围内的优化和调节，减小谐波含量，提高输出电压的质量。
三电平变频器原理
三电平变频器原理作者：中南大学信息科学与工程学院许文斌桂武鸣摘要：论述了空间电压矢量调制（SVPWM）控制二极管钳位式三电平逆变器的原理与实现方法。
提出了确定参考矢量的三个规则，并推导出工作矢量作用时间、输出顺序及描述了中点电位的控制规则。
通过采用Matlab仿真，结果证明SVPWM 控制三电平逆变器的可行性。
英文摘要：In this paper, the principle and implement method of space vector pulse width (SVPWM) controlling diode clamped three-level converter is discussed. Three judging rules of de termining the location of the desired vector is proposed, and the duty time of active vectors, output sequence are deduce d, and the neutral point potential rule is described. The sim ulation results through Matlab verify the affectivity of SVPW M controlling three-level converter.关键词： SVPWM 三电平逆变器仿真1 引言工程实际中，待控制能量的规模越来越大，而在该过程中充当主角的功率器件所能承受的关断电压和通态电流能力却受到现有功率半导体器件制作水平的限制，促使人们从逆变拓扑结构方面展开研究以满足实际需要。
自1980年日本学者A.Nabae提出三电平中点钳位式结构以来，三电平逆变器的拓扑结构主要发展有二极管钳位式、电容钳位式、单元电路级联式。
与二电平逆变器相比，三电平逆变器的主要优点是：（1）器件相对于中间回路直流电压具有2倍的正向阻断能力；（2）同样功率等级的半导体开关器件，输出功率可以提高一倍，开关频率降低50％；（3）三电平拓扑把输出第一组谐波移频带移至二倍开关频率的频带区，提高了谐波频率，减小了滤波器的体积，同样控制方式下，三电平逆变器的输出谐波小。
t型三电平 逆变器电路
t型三电平逆变器电路T型三电平逆变器电路是一种常见的电力变换装置，广泛应用于电力系统、电动汽车和工业控制领域。
它能将直流电能转换为交流电能，具有输出电压波形质量高、效率高、可靠性强等优点。
本文将对T型三电平逆变器电路的原理、工作方式以及应用进行详细介绍。
T型三电平逆变器电路由两个半桥逆变器级联而成，每个半桥逆变器由两个开关管和两个二极管组成。
其中，一个半桥逆变器的开关管控制上半桥，另一个半桥逆变器的开关管控制下半桥。
通过合理的开关管控制策略，可以实现电压的三电平输出。
T型三电平逆变器电路的工作方式如下：首先，通过PWM控制策略，对上半桥和下半桥的开关管进行逆变操作。
当上半桥的开关管导通时，上半桥输出电压为正电压；当下半桥的开关管导通时，下半桥输出电压为负电压；当上、下半桥的开关管均不导通时，输出电压为零。
T型三电平逆变器电路的优点之一是输出电压的波形质量高。
由于采用了三电平输出，电压波形更加接近正弦波，减小了谐波含量，降低了对电力系统和负载设备的干扰。
此外，T型三电平逆变器电路的效率也比较高，能够有效降低能量损耗，提高能量利用率。
T型三电平逆变器电路的应用非常广泛。
首先，在电力系统中，T型三电平逆变器电路常用于电压源型逆变器，将直流电能转换为交流电能，供电给电网或负载设备。
其次，在电动汽车领域，T型三电平逆变器电路可以将电池的直流电能转换为电动机所需的交流电能，实现电动汽车驱动。
此外，T型三电平逆变器电路还可以应用于工业控制领域，用于控制电机的运行。
在实际应用中，需要注意T型三电平逆变器电路的控制策略和保护措施。
合理的PWM控制策略可以确保电压波形质量和输出功率的稳定性。
此外，应加入过流、过压、过温等保护装置，以确保电路的安全运行。
T型三电平逆变器电路是一种重要的电力变换装置，具有输出电压波形质量高、效率高、可靠性强等优点。
它在电力系统、电动汽车和工业控制领域有着广泛的应用前景。
随着电力电子技术的不断发展，T型三电平逆变器电路将会变得更加高效、稳定和智能化。
三电平逆变器.
三电平逆变器
二电平逆变器简介 三电平逆变器基本原理 三电平逆变器控制方法 二电平与三电平逆变器比较
二电平逆变器
三相电压型逆变器（六阶波形）
原理图
二电平逆变器
工作情况
当T1导通时， uAN Ud / 2 当T4导通时， uAN Ud / 2 Uan波形是幅值为Ud/2的方波，而B、C两相与A 相似
三电平逆变器基本原理
工作原理分析
由 SA、SB、SC 组成的电路共有3×3×3=27种组合， 对应主电路有27种工作模式，开关状态及相应电 压值如表所示
三电平逆变器基本原理
三电平逆变器基本原理
三电平逆变器控制方法
单脉冲控制
输出交流量的每半个周期中只有一块宽度可随控制角α调节 的矩形电压或电流脉冲，称单脉冲工作方式，即方波调制； 其输出频率通过脉冲周期进行调节，而输出量的有效值由脉 冲持续时间决定
SPWM控制
三电平逆变器控制方法
起动阶段SPWM异步调制波形
电压空间矢量控制（SVPWM）
基本思想：通过三相开关状态的组合转换，不仅控制电压 空间矢量的幅值，而且控制磁链矢量在定子空间运动轨迹 近似于圆，则所对应的三相电压必为对称且近于正弦。
二电平与三电平逆变器比较
二电平输出端对电源中点电位仅2个值，而三 电平有三个值 三电平逆变器输出端电压波形比二电平包含较 小的谐波分量，脉动转矩降低 与二电平相比，三电平逆变器中的开关器件所 承受的电压是二电平的一半，为0.5Ud,元件耐 压水平可降低一半；当采用相同耐压水平的功 率开关元件时，三电平可承受更高的直流中间 电压，从而提升电机功率
三电平逆变器基本介绍
三电平逆变器基本介绍三电平逆变器是一种电力电子设备，用于将直流电源转换为交流电源。
它采用了更复杂的电路设计，可以产生三种电压水平，即正、负和零电平，以提供更高的电压质量和效率。
在这篇文章中，我们将对三电平逆变器进行详细介绍。
首先，三电平逆变器的工作原理是利用半导体开关器件，如功率晶体管（IGBT）或金属氧化物半导体场效应晶体管（MOSFET），来控制直流电源上的电流流动。
通过改变开关器件的开关状态，可以将直流电压切换为特定的交流电压，通常是正弦波形。
三电平逆变器与传统的两电平逆变器相比具有以下几个优势。
首先，它可以提供更高的输出电压质量。
传统的两电平逆变器只能产生两种电压水平，即正和负电压，可能会导致输出电压的谐波含量较高，甚至可能出现闪变。
而三电平逆变器通过引入零电压水平，可以减少谐波含量，提高电压质量，减小输出电压的噪声和幅度。
其次，三电平逆变器的功率转换效率更高。
由于引入了零电压水平，三电平逆变器可以将功率转换分散到多个开关器件上，减小了每个器件上的功率损耗，从而提高了整体转换效率。
此外，三电平逆变器还可以通过优化开关器件的操作方式，减小了开关过程中的开关损耗，进一步提高了转换效率。
另外，三电平逆变器还具有更好的电容压力分布。
传统的两电平逆变器在输出电容上承受了较大的压力，可能导致电容寿命的降低。
而三电平逆变器通过增加电压水平，可以将输出电容的电压分布均匀化，从而减小了对单个电容的压力，延长了电容寿命。
此外，三电平逆变器还具有更好的输出电流波形控制能力。
通过精确控制开关器件的操作时机和脉宽，可以使输出电流波形尽可能接近于正弦波形。
这对一些对电流质量要求较高的应用，如电机驱动系统和太阳能发电系统等，尤为重要。
最后，需要注意的是，三电平逆变器的设计和控制相对复杂，需要更高的技术水平和成本。
但随着电力电子技术的不断发展和成熟，三电平逆变器已经在许多领域中得到了广泛的应用，如工业控制系统、电网连接系统和新能源发电系统等。
三电平逆变器基本介绍
三电平逆变器基本介绍一、三电平逆变器的基本工作原理+BUS+12VDC C1D3Q1Q2iLLC+uCD1GND+u负载Q3+ 12VDC C2 D4D2Q4−BUS图1三电平逆变器主电路图2四个开关管的驱动信号波形当u>0时，u=S* *1/ 2VDC，且S* =1表示Q1 通Q3 断，S* =0 表示Q1断Q3通；当u<0时，u=(S* −1) *1/ 2VDC，且S* =1表示Q2 通Q4 断，S* =0表示Q2断Q4通；由以上可见，S1代表了Q1 通（输出电压的正半周）或Q2 通* =（输出电压的负半周），而由图2 可见，Q1 正半周与Q2 负半周的驱动波形组合起来与原两电平的上管驱动波形完全一致，因此可以直接在原两电平的控制器平台上进行一定的修改，即可得到适合于三电平的控制器。
u =VS *1/ 2V DC=DC4Vt(S1) *1/ 2V−=DC*vmtVDC4V14+VDC1−*v Vm DC4uu><时时图3三电平逆变器模型（包括调制部分）图4三电平逆变器的控制框图二、三电平逆变器的缓冲电路P1P2+12VDC−G2G1CDC1DR11C1D3Q1Q2ALiL+uC+uC−负载+12VDC−CDC2C2D R22D4Q3Q4N1N2图 5 实验中所采用的NPC 缓冲电路实验中发现在突加RCD 负载时会在Q2、Q3 上产生很大的电压尖峰，经仔细分析，主要有以下两个方面的原因：第一：在突加RCD 负载时会产生很大的电流尖峰，由于控制板在设计时考虑的状况是当出现过流信号时同时封锁Q1、Q2、Q3、Q4 的驱动信号，从而导致A 点电位在封锁Q1、Q2、Q3、Q4 驱动瞬间的变化最大幅值可以达到V，很类似于两电平逆变DC器工作时的状态，容易导致开关管上出现电压尖峰。
解决办法：当出现电流尖峰时仅仅封锁Q1、Q4 的驱动信号，而Q2、Q3 的驱动不封锁，仍然保持原状态不变，如此一来在封锁Q1、Q4 驱动瞬间A 点电位的变化最大幅值仅仅为1 ，因/ 2VDC此大大减小了开关管上的电压尖峰。
三电平逆变器的设计
三电平逆变器的设计摘要：多电平逆变器是近年来电力电子领域中中高压大功率应用场合研究的一个热点，这种逆变器用小容量的器件输出高容量、高质量的电能，因此在中高压变频调速、交流柔性输电系统等场合得到广泛的关注。
本文从二极管箝位型三电平的拓扑电路出发，详细分析了三电平的SVPWM原理，介绍了三电平的电压空间矢量控制策略（SVPWM），用电压空间矢量方程求解了每个扇区内四个小三角形的电压空间矢量和三电平母线箝位电压空间矢量控制策略，在母线箝位SVPWM方法中由于存在每一个小扇区中有一个开关状态保持不变，从而使得开关频率最小化。
最后仿真实验证实了这种空间矢量控制策略的特点，并将这种方法与一般的SPWM方法进行比较，发现其开关损耗小，电流畸变也小。
关键词：三电平逆变器；中点箝位三电平逆变器；母线箝位SVPWMClamp Diode-type Inverter DesignAbstract: During recent years, multilevel inverter has been widely researched in high power level application with high voltage output. Power energy with characteristic of high capacity and high quality can be achieved by this type of inverter, in which relatively small capability and low voltage switches are adopted. So this technique has been widely concentrated in such application as medium-high voltage transducer and Flexible AC Transmission SystemIn this paper, the principle of the three-level SVPWM is specified consequently based on the circuit topology of NPCTLI three-level inverter. And the three-level SVPWM is introduced, and then the voltage space vector of four small triangles in each sector is solved using the voltage space vector equation. Because a switch isn’t changed in the small triangle of each in bus clamped SVPWM, switching frequency of use makes minimum. At last, achievement of the SVPWM driving signal by using the tool of SIMULINK is discussed. The loss of switch and THD of current can be reduced compared with usual SPWM technique.Key words: Three-level Inverter; NPCTLI ，Bus Clamped Space Vector Pulse Width Modulation第一章引言电力电子学作为一门研究电能变换的理论、方法和应用的专门学科，其主要任务就是“随心所欲”的使用电能——高效率地提供任意形式和容量的电能。
三电平逆变器拓扑结构
三电平逆变器拓扑结构
三电平逆变器是一种常用的逆变器拓扑结构，它具有三个电平输出，可以实现更低的谐波失真和更高的输出质量。
三电平逆变器的拓扑结构如下：
1. 主桥臂：主桥臂由四个开关器件组成，通常为IGBT或MOSFET。
这些开关器件通过控制其导通和截止状态，实现电流的倒换和逆变输出。
2. 辅助桥臂：辅助桥臂也由四个开关器件组成，通常也是IGBT或MOSFET。
辅助桥臂通过控制其导通和截止状态，实现对输出电压的调节和控制。
3. 中性点：三电平逆变器还具有一个中性点，用于连接电源和负载。
中性点可以通过连接一个电感和电容的LC滤波电路来实现，用于平衡电路的工作。
三电平逆变器的工作原理是，通过控制主桥臂和辅助桥臂的开关器件的导通和截止状态，将输入电压倒换并输出为三个电平的逆变电压。
通过对开关器件的准确控制，可以使逆变器输出的电压近似于正弦波，并且具有较低的谐波失真。
三电平逆变器的优点是输出质量高、谐波失真小、效率高，适用于需要高质量输出电压的应用场合，如电机驱动、太阳能发电等。
但同时，控制复杂度较高，成本也相对较高。
anpc三电平逆变器工作原理
anpc三电平逆变器工作原理ANPC三电平逆变器工作原理什么是ANPC三电平逆变器ANPC三电平逆变器（Active NPC Three-Level Inverter）是一种在功率电子领域中常用的逆变器拓扑结构。
它通过控制半桥开关管的导通和关断，实现将直流电源转换为交流电源的功能。
工作原理概述ANPC三电平逆变器的核心原理是在每个半桥电路中添加了一个中点电压。
通过在不同的时刻，将直流电源连接到不同的半桥，从而形成多个输出电平。
这样就可以在输出波形中实现三个电平的精确控制。
工作原理详解1.半桥开关与电压–在半桥开关管导通时，直流电源的电压施加在半桥电路上，使其产生一个正向电平（如V/2）。
–当半桥开关管关断时，并联的二极管导通，使半桥电路的中点电压始终保持在直流电源的中点电压水平上（如0V）。
2.三电平输出–ANPC三电平逆变器中，两个半桥之间的负载连接到电源的正负极，形成一个完整电路。
–通过分别控制两个半桥开关管的导通和关断，可以实现输出电压在三个电平之间的切换。
–当两个半桥开关管都导通时，输出电压为零（0V）。
–当两个半桥开关管中的一个导通时，输出电压为中间电平（如V/2）。
–当两个半桥开关管都关断时，输出电压为最高电平（如V）。
3.PWM调制–为了实现精确的电压控制，通常采用脉宽调制（PWM）技术。
–PWM调制根据输入的参考信号和一个三角形波形进行比较，生成输出的开关管控制信号。
–通过调整比较结果的脉宽，可以控制半桥开关管的导通和关断时间，进而实现输出电压的控制。
总结ANPC三电平逆变器通过在每个半桥电路中添加中点电压，实现了在输出波形中精确控制三个电平的功能。
通过PWM调制技术，可以实现对输出电压的精确控制。
这种逆变器结构在交流电力系统、可再生能源及电动汽车等领域得到广泛应用。
以上是对ANPC三电平逆变器工作原理的简要解释和说明。
希望本文能为读者对该逆变器的了解提供帮助。
参考文献： 1. Zhang, L., & Chen, D. (2011). A novel three-level active neutral point clamped converter. IEEE Transactions on Power Electronics, 26(2), . 2. Liu, Y., Luo, Y., & Liang, Y. (2014). Analysis and control strategy of a three-level active-neutral-point-clamped bidirectional DC-DC converter. IEEE Transactions on Power Electronics, 29(1), 24-28.当使用ANPC三电平逆变器时，有几个关键因素需要考虑：1. 输出负载输出负载的特性将影响逆变器的工作效果和稳定性。
三电平牵引逆变器的工作原理
三电平牵引逆变器的工作原理1.桥臂控制：三电平牵引逆变器采用桥臂控制方式，包括三个桥臂分别为上桥臂、中桥臂和下桥臂。
每个桥臂由多个晶闸管或IGBT组成。
这些晶闸管或IGBT可以根据控制信号开启或关闭，以控制电流的流向和大小。
2.脉宽调制：三电平牵引逆变器采用一种称为脉宽调制（PWM）的技术来产生交流输出电压。
脉宽调制是一种通过调节开关器件的导通时间来控制输出电压平均值的方法。
在此过程中，控制器会根据输入的控制信号来决定晶闸管或IGBT的开关时间，以实现所需的输出电压。
3.三电平输出：传统的两电平逆变器只能实现两种输出电平（正电平和负电平），而三电平牵引逆变器通过使用三个桥臂可以实现三个电平输出（正电平、负电平和零电平）。
这样一来，三电平逆变器的输出电压波形更接近正弦波，降低了输出谐波，并减少了电源和负载之间的电磁干扰。
4.控制策略：为了控制三电平牵引逆变器的输出电压，通常采用空间矢量调制（SVPWM）控制策略。
SVPWM可以通过合理分配桥臂的开关状态和导通时间，使输出电压跟随给定的参考电压矢量，实现精确的电压控制。
5.工作过程：在工作中，输入直流电源经过滤波电路，得到一个电压水平较稳定的直流电压。
然后，采用控制器生成的PWM信号控制桥臂的开关状态和导通时间，将直流电源的能量转换为交流输出电压。
最终，输出的交流电压通过滤波电路进行滤波以减少谐波，并提供给牵引设备使用。
总结起来，三电平牵引逆变器通过桥臂控制和脉宽调制技术，结合SVPWM控制策略，将直流电源转换为交流输出电压。
这种逆变器能够实现三个电平输出，提供高质量的交流电源，具有低电磁干扰和高转换效率的优点，因此在牵引设备等领域得到广泛应用。
(完整版)三电平逆变器的主电路结构及其工作原理
三电平逆变器的主电路结构及其工作原理所谓三电平是指逆变器交流侧每相输出电压相对于直流侧有三种取值,正端电压（+Vdc/2)、负端电压（-Vdc/2）、中点零电压(0).二极管箱位型三电平逆变器主电路结构如图所示。
逆变器每一相需要4个IGBT开关管、4个续流二极管、2个箱位二极管；整个三相逆变器直流侧由两个电容C1、C2串联起来来支撑并均衡直流侧电压,C1=C2。
通过一定的开关逻辑控制,交流侧产生三种电平的相电压,在输出端合成正弦波。
三电平逆变器的工作原理以输出电压A相为例，分析三电平逆变器主电路工作原理，并假设器件为理想器件，不计其导通管压降。
定义负载电流由逆变器流向电机或其它负载时的方向为正方向。
（l）当Sa1，、Sa2导通，Sa3、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从正极点流过主开关Sa1、Sa2,该相输出端电位等同于正极点电位，输出电压U=+V dc/2；若负载电流为负方向，则电流流过与主开关管Sa1、Sa2反并联的续流二极管对电容C1充电，电流注入正极点，该相输出端电位仍然等同于正极点电位,输出电压U=+V dc/2。
通常标识为所谓的“1"状态，如图所示。
“1"状态“0”状态“-1”状态（2）当Sa2、Sa3导通，Sa1、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从O点顺序流过箱位二极管D a1，主开关管Sa2:，该相输出端电位等同与0点电位，输出电压U=O;若负载电流为负方向，则电流顺序流过主开关管Sa3和箱位二极管D a2,电流注入O 点，该相输出端电位等同于O点电位，输出电压U=0,电源对电容C2充电。
即通常标识的“0”状态,如图所示。
（3）当Sa3、Sa4导通,Sa1、Sa2关断时，若负载电流为正方向，则电流从负极点流过与主开关Sa3、Sa4反并联的续流二极管对电容C2进行充电,该相输出端电位等同于负极点电位,输出电压U=—V dc/2;若负载电流为负方向，则电源对电容C2充电,电流流过主开关管Sa3、Sa4注入负极点，该相输出端电位仍然等同于负极点电位，输出电压U=-V dc/2。
三电平逆变器的主电路结构及其工作原理
三电平逆变器的主电路结构及其工作原理半桥逆变电路由两个IGBT和两个反并联二极管组成。
其中，IGBT被作为开关，用于控制电流的通断。
两个IGBT分别连接到一个中点上，而输出端连接到电源和负载。
在正半周，一个IGBT打开，另一个IGBT关闭，电流经过打开的IGBT和输出端，然后流回电源。
在负半周，两个IGBT都关闭，电流通过两个反并联二极管和输出端，然后流回电源。
通过控制两个IGBT的通断，可以改变输出电压的电平。
全桥逆变电路由四个IGBT和四个反并联二极管组成。
其中，两个IGBT连接到电源的负极，两个IGBT连接到电源的正极。
输出端连接到负载。
在正半周，位于负极的两个IGBT打开，位于正极的两个IGBT关闭，电流经过打开的IGBT和输出端，然后流回电源。
在负半周，位于负极的两个IGBT关闭，位于正极的两个IGBT打开，电流通过输出端和打开的IGBT，然后流回电源。
通过控制四个IGBT的通断，可以得到更高级别的输出电压。
1.通过控制电路对IGBT进行开关控制，在适当的时间点切换IGBT的通断状态。
2.在正半周，当一个IGBT打开时，贞反二极管会反向导通，通过输出端向电源回流。
当另一个IGBT关闭时，电流只能通过打开的IGBT和输出端。
3.在负半周，当两个IGBT都关闭时，贞反二极管反向导通，通过输出端向电源回流。
当两个IGBT都打开时，电流只能通过贞反二极管和输出端。
4.通过控制每个IGBT的定时开关，可以实现不同电平的输出电压。
具体的控制方法可以是PWM（脉宽调制）技术，通过调整PWM的占空比来改变输出电压的电平。
总的来说，三电平逆变器能够实现多种不同电平的输出电压，从而使其适用于不同的应用场景。
其主要优点包括输出电压波形更加接近正弦波、谐波含量低、输出电压平稳性好等。
同时，三电平逆变器还具有较高的能效和可靠性，被广泛应用于电力电子领域，特别是在可再生能源发电系统和工业电机驱动系统中。
三相逆变器电路原理和工作过程图文说明
三相逆变器电路原理和⼯作过程图⽂说明三相逆变器电路原理和⼯作过程图⽂说明单相逆变器电路由于受到功率开关器件的容量、零线（中性线）电流、电⽹负载平衡要求和⽤电负载性质等的限制，容量⼀般都在100kV A以下，⼤容量的逆变电路⼤多采⽤三相形式。
三相逆变器按照直流电源的性质不同分为三相电压型逆变器和三相电流型逆变器。
1.三相电压型逆变器。
电压型逆变器就是逆变电路中的输⼊直流能量由⼀个稳定的电压源提供，其特点是逆变器在脉宽调制时的输出电压的幅值等于电压源的幅值，⽽电流波形取决于实际的负载阻抗。
三相电压型逆变器的基本电路如图6-15所⽰。
该电路主要由6只功率开关器件和6只续流⼆板管以及带中性点的直流电源构成。
图中负载L和R表⽰三相负载的各路相电感和相电阻。
图6-15 三相电压型逆变器电路原理图图6-15三相电压型逆变器电路原理图功率开关器件VT1～VT6在控制电路的作⽤下，控制信号为三相互差1200的脉冲信号时，可以控制每个功率开关器件导通180度或120度，相邻两个开关器件的导通时间互差60度逆变器三个桥臂中上部和下部开关元件以180度间隔交替开通和关断，VT1～VT6以60度的电位差依次开通和关断，在逆变器输出端形成a、b、c三相电压。
控制电路输出的开关控制信号可以是⽅波、阶梯波、脉宽调制⽅波、脉宽调制三⾓波和锯齿波等，其中后三种脉宽调制的波形都是以基础波作为载波，正弦波作为调制波，最后输出正弦波波形。
普通⽅波和被正弦波调制的⽅波的区别如图6-16所⽰，与普通⽅波信号相⽐，被调制的⽅波信号是按照正弦波规律变化的系列⽅波信号，即普通⽅波信号是连续导通的，⽽被调制的⽅波信号要在正弦波调制的周期内导通和关断N次。
⽅波调制波形图6-16 ⽅波与被调制⽅波波形⽰意图2.三相电流型逆变器。
电流型逆变器的直流输⼊电源是⼀个恒定的直流电流源，需要调制的是电流，若⼀个矩形电流注⼊负载，电压波形则是在负载阻抗的作⽤下⽣成的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三电平逆变器的主电路结构及其工作原理
所谓三电平是指逆变器交流侧每相输出电压相对于直流侧有三种取值，正端电压(+Vdc/2)、负端电压(-Vdc/2)、中点零电压(0)。
二极管箱位型三电平逆变器主电路结构如图所示。
逆变器每一相需要4个IGBT开关管、4个续流二极管、2个箱位二极管;整个三相逆变器直流侧由两个电容C1、C2串联起来来支撑并均衡直流侧电压，C1=C2。
通过一定的开关逻辑控制，交流侧产生三种电平的相电压，在输出端合成正弦波。
三电平逆变器的工作原理
以输出电压A相为例，分析三电平逆变器主电路工作原理，并假设器件为理想器件，不计其导通管压降。
定义负载电流由逆变器流向电机或其它负载时的方向为正方向。
(l) 当Sa1，、Sa2导通，Sa3、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从正极点流过主开关Sa1、Sa2，该相输出端电位等同于正极点电位，输出电压U=+V dc/2;
若负载电流为负方向，则电流流过与主开关管Sa1、Sa2反并联的续流二极管对电容C1充电，电流注入正极点，该相输出端电位仍然等同于正极点电位，输出电压U=+V dc/2。
通常标识为所谓的“1”状态，如图所示。
“1”状态“0”状态
“-1”状态
(2) 当Sa2、Sa3导通，Sa1、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流
从O点顺序流过箱位二极管D a1，主开关管Sa2:，该相输出端电位等同与0点电位，输出电压U=O;若负载电流为负方向，则电流顺序流过主开关管Sa3和箱位二极管D a2，电流注入O点，该相输出端电位等同于O点电位，输出电压U=0，电源对电容C2充电。
即通常标识的“0”状态，如图所示。
(3) 当Sa3、Sa4导通，Sa1、Sa2关断时，若负载电流为正方向，则电流从负极点流过与主开
关Sa3、Sa4反并联的续流二极管对电容C2进行充电，该相输出端电位等同于负极点电位，输出电压U=-V dc/2;若负载电流为负方向，则电源对电容C2充电，电流流过主开关管Sa3、Sa4注入负极点，该相输出端电位仍然等同于负极点电位，输出电压U=-V dc/2。
通常标识为“-1”状态，如图所示。
三电平逆变器工作状态间的转换
相邻状态之间转换时有一定的时间间隔，称之为死区时间(DeadTime)，即从“l”到“0”的过程是:先关断Sa1，当一段死区时间后Sal截止，然后再开通Sa3;从“0”到“-1”的过程是:先关断Sa2，当一段死区时间后Sa2截止，再开通Sa4。
“-l”到“0”以及“0”到“l”的转换与上述类似。
如果在Sa1，没有完全被关断时就开通Sa3，则Sa1、Sa2、Sa3串联直通，从而直流母线高压直接加在Sa4上，导致Sa4毁坏。
所以在开关器件的触发控制上，一定的死区时间间隔是必要的。
同时需要注意的是，这三种状态间的转换只能在“1”与“0”以及“0”与“-1”之间进行。
决不允许在“1”与“-1”之间直接转换，否则在死区时间里，一相四个开关容易同时连通，从而将直流母线短接，后果十分严重。
同时，这样操作也会增加开关次数，导致开关损耗的增加。
所以，“1”和“-1”之间的转换必须以“0”为过渡。
